Система для маркування нелюдського біологічного об’єкта і відбору зразка біологічного об’єкта

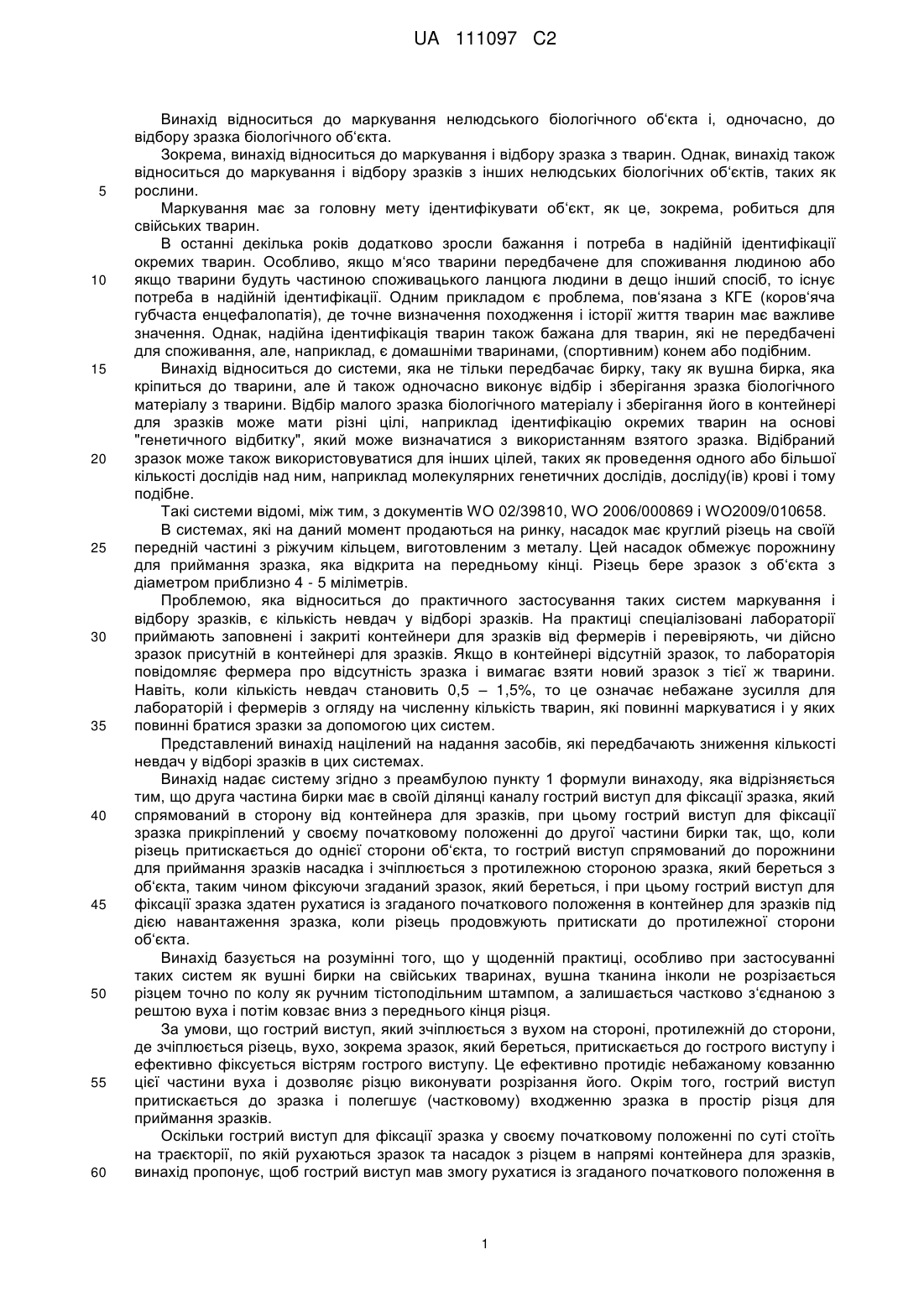

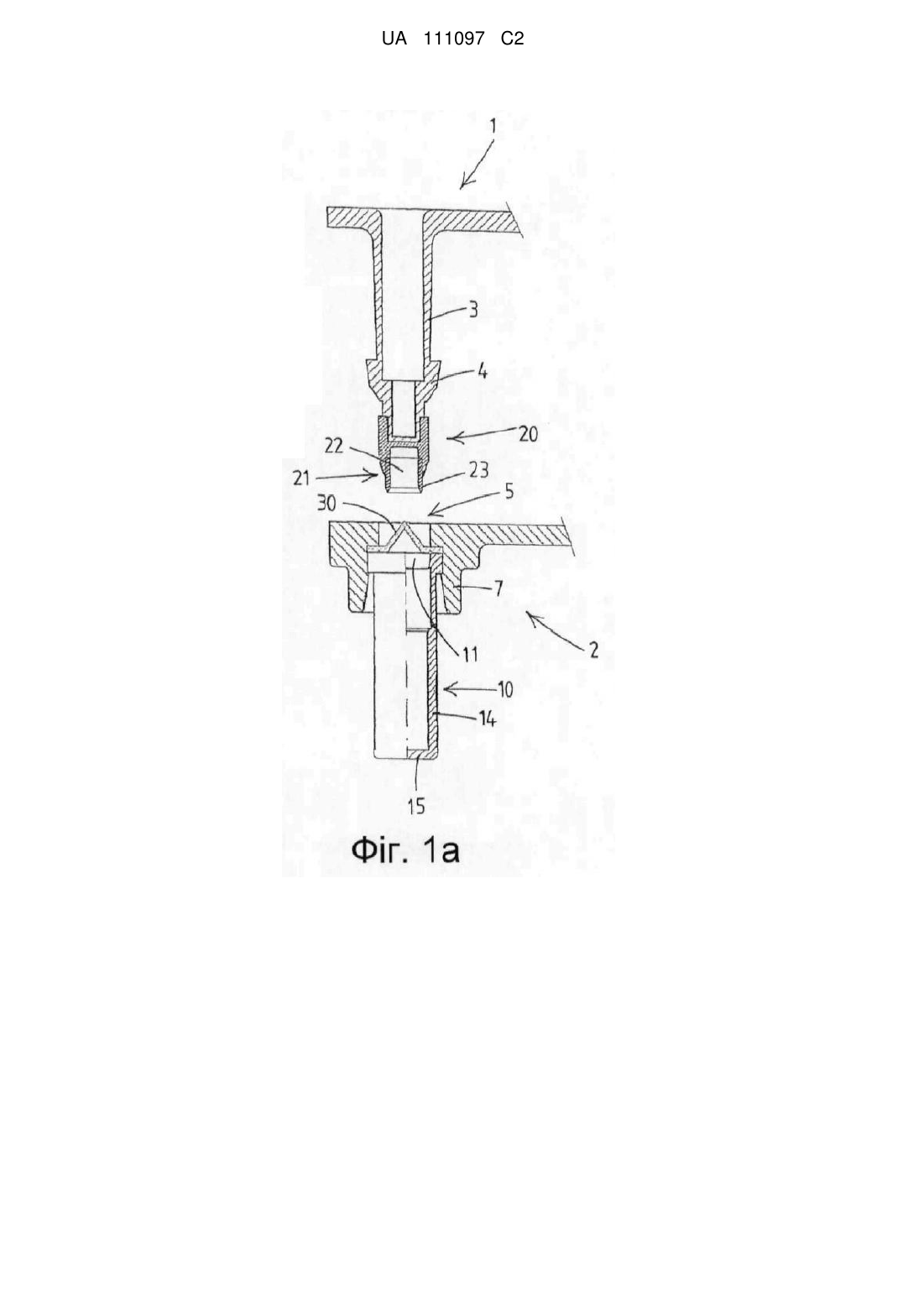

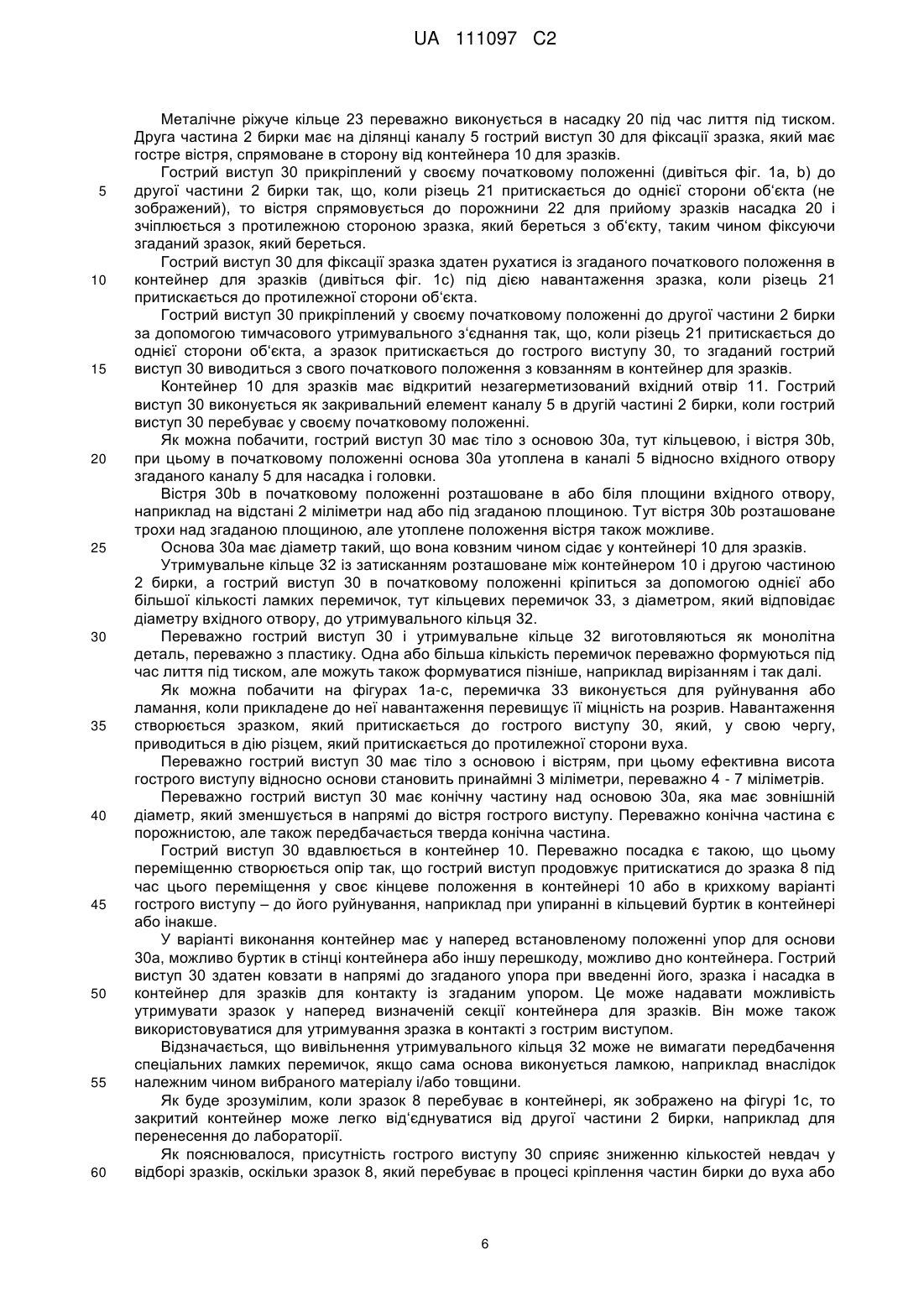

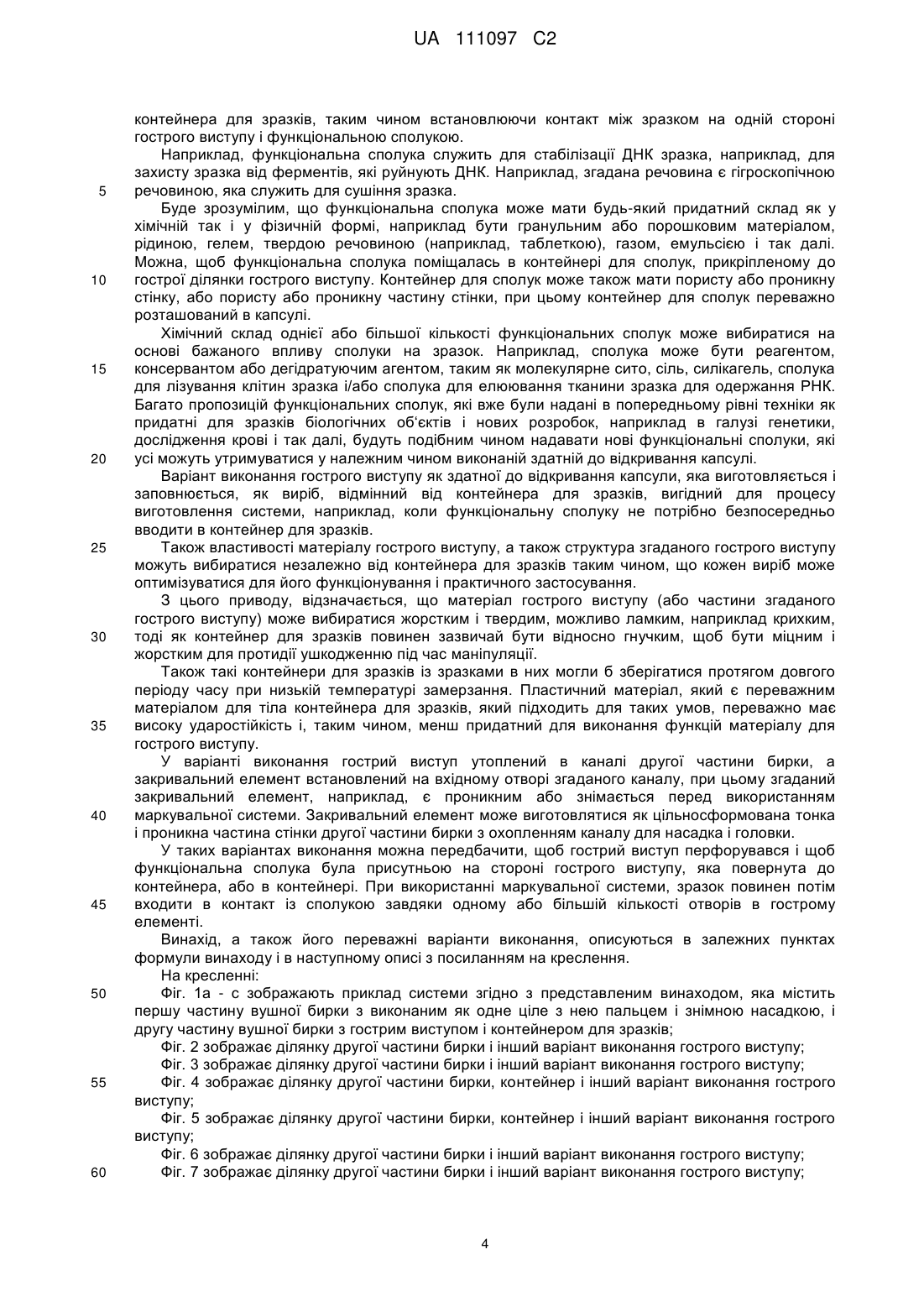

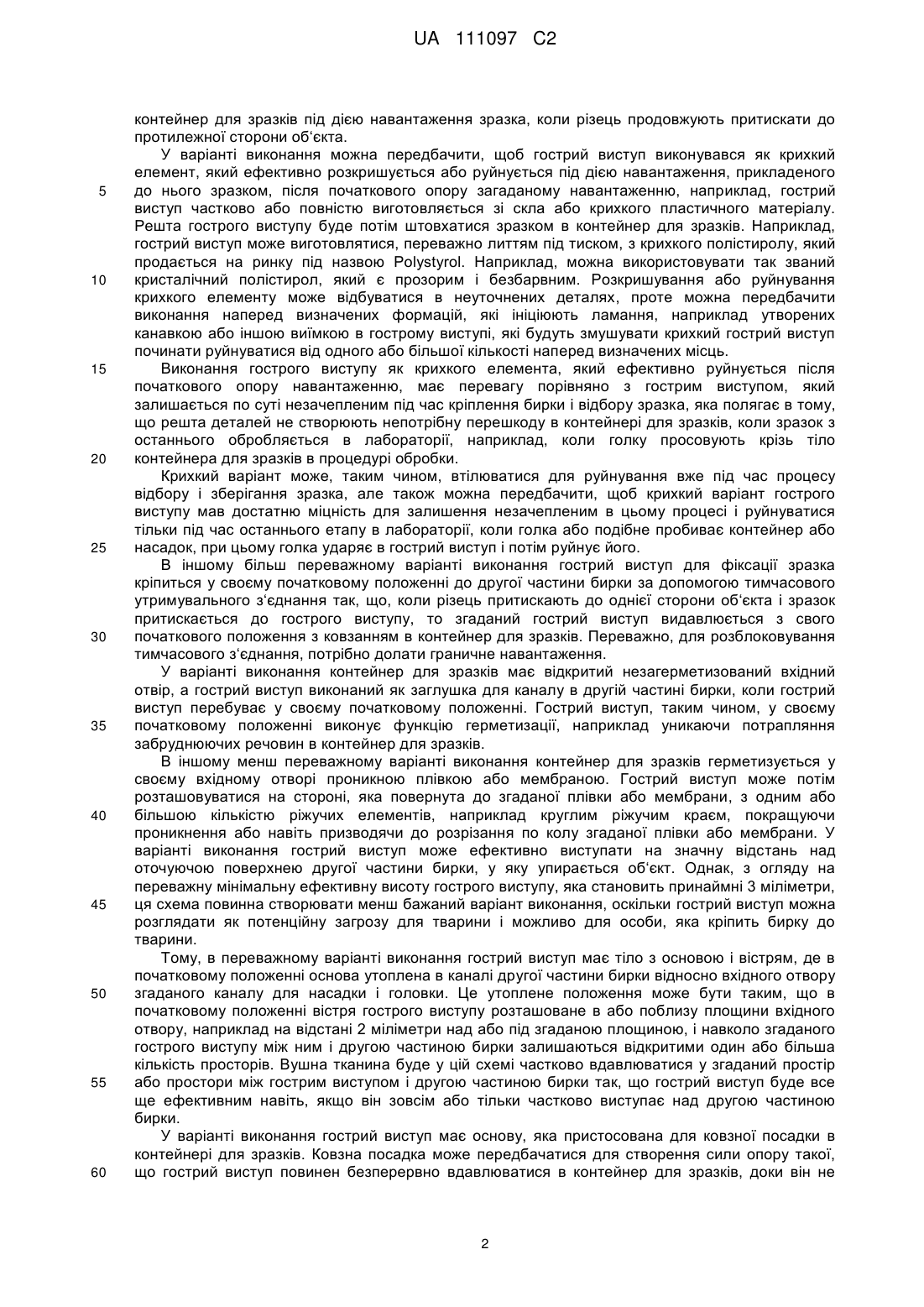

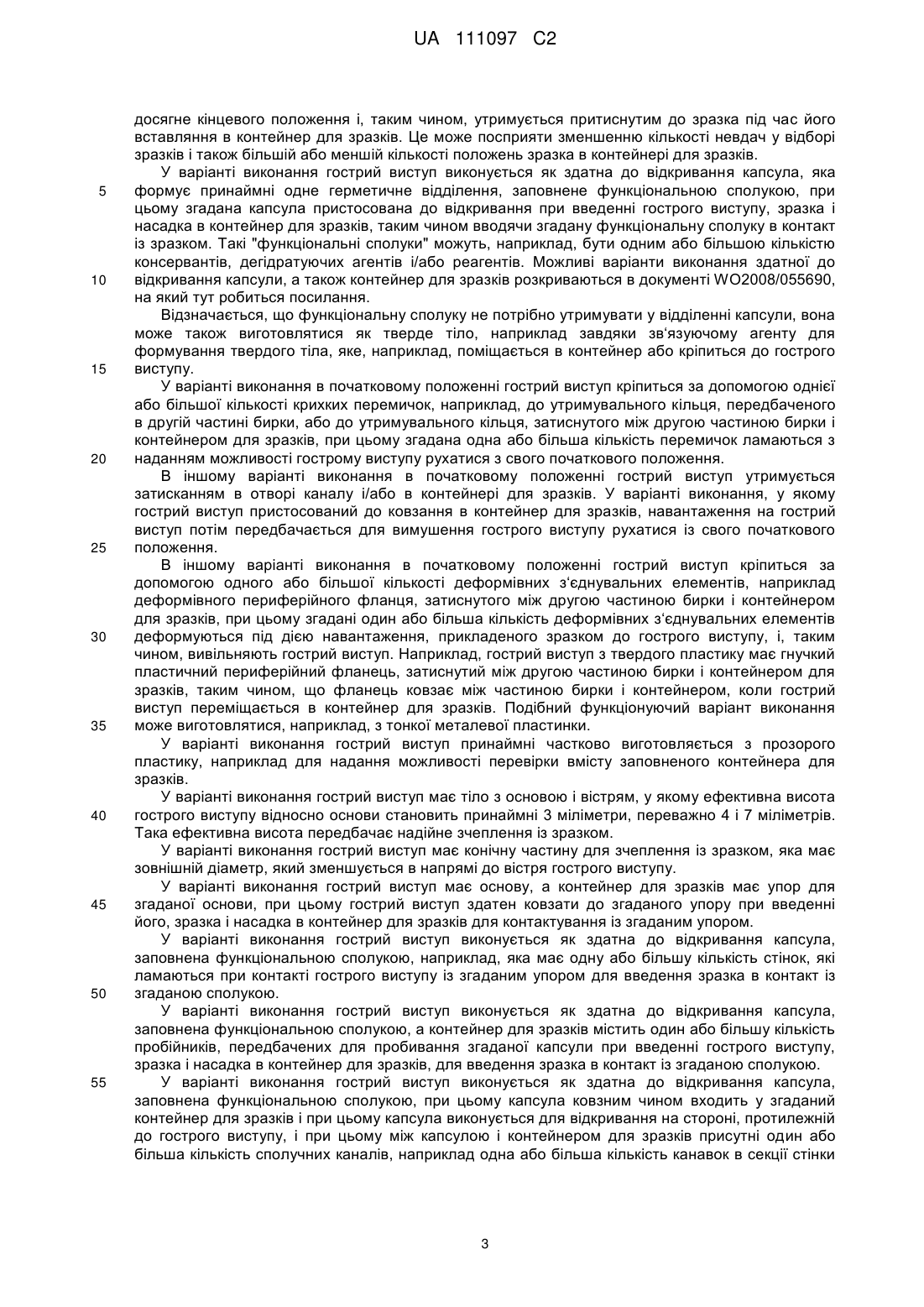

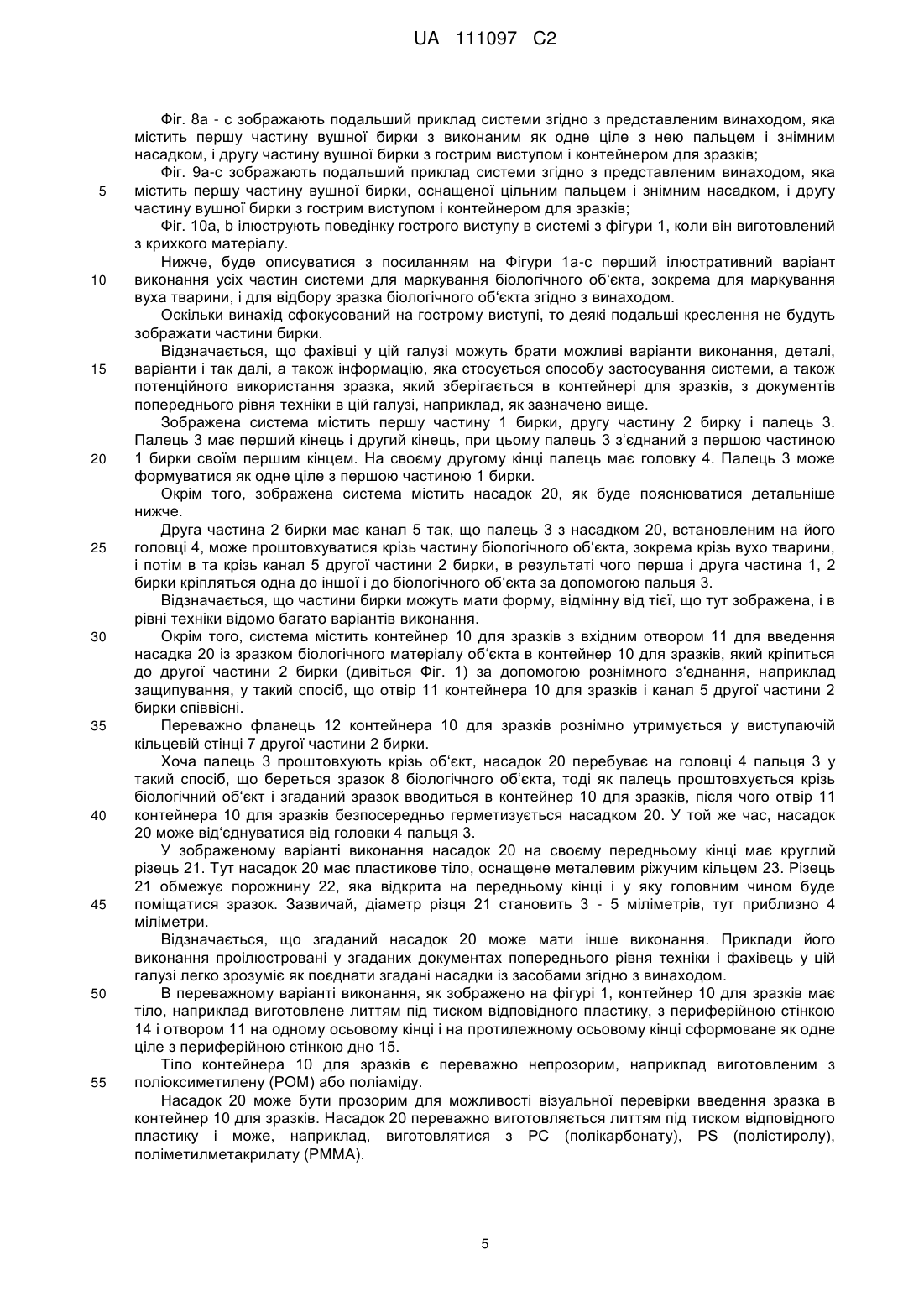

Реферат: Система для маркування нелюдського біологічного об'єкта і відбору зразка біологічного об'єкта, який є, зокрема, твариною, при цьому система містить першу частину (1) бирки, другу частину (2) бирки, палець (3), з'єднаний з першою частиною бирки своїм першим кінцем, і має головку (4) на своєму другому кінці, насадок (20) для відбору зразків, який, при кріпленні частин бирки на біологічному об'єкті і відбору з нього зразка, встановлюється на головці пальця. Насадок має різець на своїй передній частині (21), який обмежує порожнину (22) для приймання зразка. Друга частина бирки має канал (5) для насадка і головки пальця. Система також має контейнер (10) для зразків з вхідним отвором (11) для введення насадка і відрізаного різцем насадка зразка об'єкта в контейнер для зразків, при цьому контейнер для зразків прикріплений до другої частини бирки за допомогою рознімного з'єднання. Друга частина бирки має на ділянці свого каналу гострий виступ (30) для фіксації зразка. UA 111097 C2 (12) UA 111097 C2 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до маркування нелюдського біологічного об‘єкта і, одночасно, до відбору зразка біологічного об‘єкта. Зокрема, винахід відноситься до маркування і відбору зразка з тварин. Однак, винахід також відноситься до маркування і відбору зразків з інших нелюдських біологічних об‘єктів, таких як рослини. Маркування має за головну мету ідентифікувати об‘єкт, як це, зокрема, робиться для свійських тварин. В останні декілька років додатково зросли бажання і потреба в надійній ідентифікації окремих тварин. Особливо, якщо м‘ясо тварини передбачене для споживання людиною або якщо тварини будуть частиною споживацького ланцюга людини в дещо інший спосіб, то існує потреба в надійній ідентифікації. Одним прикладом є проблема, пов‘язана з КГЕ (коров‘яча губчаста енцефалопатія), де точне визначення походження і історії життя тварин має важливе значення. Однак, надійна ідентифікація тварин також бажана для тварин, які не передбачені для споживання, але, наприклад, є домашніми тваринами, (спортивним) конем або подібним. Винахід відноситься до системи, яка не тільки передбачає бирку, таку як вушна бирка, яка кріпиться до тварини, але й також одночасно виконує відбір і зберігання зразка біологічного матеріалу з тварини. Відбір малого зразка біологічного матеріалу і зберігання його в контейнері для зразків може мати різні цілі, наприклад ідентифікацію окремих тварин на основі "генетичного відбитку", який може визначатися з використанням взятого зразка. Відібраний зразок може також використовуватися для інших цілей, таких як проведення одного або більшої кількості дослідів над ним, наприклад молекулярних генетичних дослідів, досліду(ів) крові і тому подібне. Такі системи відомі, між тим, з документів WO 02/39810, WO 2006/000869 і WО2009/010658. В системах, які на даний момент продаються на ринку, насадок має круглий різець на своїй передній частині з ріжучим кільцем, виготовленим з металу. Цей насадок обмежує порожнину для приймання зразка, яка відкрита на передньому кінці. Різець бере зразок з об‘єкта з діаметром приблизно 4 - 5 міліметрів. Проблемою, яка відноситься до практичного застосування таких систем маркування і відбору зразків, є кількість невдач у відборі зразків. На практиці спеціалізовані лабораторії приймають заповнені і закриті контейнери для зразків від фермерів і перевіряють, чи дійсно зразок присутній в контейнері для зразків. Якщо в контейнері відсутній зразок, то лабораторія повідомляє фермера про відсутність зразка і вимагає взяти новий зразок з тієї ж тварини. Навіть, коли кількість невдач становить 0,5 – 1,5%, то це означає небажане зусилля для лабораторій і фермерів з огляду на численну кількість тварин, які повинні маркуватися і у яких повинні братися зразки за допомогою цих систем. Представлений винахід націлений на надання засобів, які передбачають зниження кількості невдач у відборі зразків в цих системах. Винахід надає систему згідно з преамбулою пункту 1 формули винаходу, яка відрізняється тим, що друга частина бирки має в своїй ділянці каналу гострий виступ для фіксації зразка, який спрямований в сторону від контейнера для зразків, при цьому гострий виступ для фіксації зразка прикріплений у своєму початковому положенні до другої частини бирки так, що, коли різець притискається до однієї сторони об‘єкта, то гострий виступ спрямований до порожнини для приймання зразків насадка і зчіплюється з протилежною стороною зразка, який береться з об‘єкта, таким чином фіксуючи згаданий зразок, який береться, і при цьому гострий виступ для фіксації зразка здатен рухатися із згаданого початкового положення в контейнер для зразків під дією навантаження зразка, коли різець продовжують притискати до протилежної сторони об‘єкта. Винахід базується на розумінні того, що у щоденній практиці, особливо при застосуванні таких систем як вушні бирки на свійських тваринах, вушна тканина інколи не розрізається різцем точно по колу як ручним тістоподільним штампом, а залишається частково з‘єднаною з рештою вуха і потім ковзає вниз з переднього кінця різця. За умови, що гострий виступ, який зчіплюється з вухом на стороні, протилежній до сторони, де зчіплюється різець, вухо, зокрема зразок, який береться, притискається до гострого виступу і ефективно фіксується вістрям гострого виступу. Це ефективно протидіє небажаному ковзанню цієї частини вуха і дозволяє різцю виконувати розрізання його. Окрім того, гострий виступ притискається до зразка і полегшує (частковому) входженню зразка в простір різця для приймання зразків. Оскільки гострий виступ для фіксації зразка у своєму початковому положенні по суті стоїть на траєкторії, по якій рухаються зразок та насадок з різцем в напрямі контейнера для зразків, винахід пропонує, щоб гострий виступ мав змогу рухатися із згаданого початкового положення в 1 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 контейнер для зразків під дією навантаження зразка, коли різець продовжують притискати до протилежної сторони об‘єкта. У варіанті виконання можна передбачити, щоб гострий виступ виконувався як крихкий елемент, який ефективно розкришується або руйнується під дією навантаження, прикладеного до нього зразком, після початкового опору загаданому навантаженню, наприклад, гострий виступ частково або повністю виготовляється зі скла або крихкого пластичного матеріалу. Решта гострого виступу буде потім штовхатися зразком в контейнер для зразків. Наприклад, гострий виступ може виготовлятися, переважно литтям під тиском, з крихкого полістиролу, який продається на ринку під назвою Polystyrol. Наприклад, можна використовувати так званий кристалічний полістирол, який є прозорим і безбарвним. Розкришування або руйнування крихкого елементу може відбуватися в неуточнених деталях, проте можна передбачити виконання наперед визначених формацій, які ініціюють ламання, наприклад утворених канавкою або іншою виїмкою в гострому виступі, які будуть змушувати крихкий гострий виступ починати руйнуватися від одного або більшої кількості наперед визначених місць. Виконання гострого виступу як крихкого елемента, який ефективно руйнується після початкового опору навантаженню, має перевагу порівняно з гострим виступом, який залишається по суті незачепленим під час кріплення бирки і відбору зразка, яка полягає в тому, що решта деталей не створюють непотрібну перешкоду в контейнері для зразків, коли зразок з останнього обробляється в лабораторії, наприклад, коли голку просовують крізь тіло контейнера для зразків в процедурі обробки. Крихкий варіант може, таким чином, втілюватися для руйнування вже під час процесу відбору і зберігання зразка, але також можна передбачити, щоб крихкий варіант гострого виступу мав достатню міцність для залишення незачепленим в цьому процесі і руйнуватися тільки під час останнього етапу в лабораторії, коли голка або подібне пробиває контейнер або насадок, при цьому голка ударяє в гострий виступ і потім руйнує його. В іншому більш переважному варіанті виконання гострий виступ для фіксації зразка кріпиться у своєму початковому положенні до другої частини бирки за допомогою тимчасового утримувального з‘єднання так, що, коли різець притискають до однієї сторони об‘єкта і зразок притискається до гострого виступу, то згаданий гострий виступ видавлюється з свого початкового положення з ковзанням в контейнер для зразків. Переважно, для розблоковування тимчасового з‘єднання, потрібно долати граничне навантаження. У варіанті виконання контейнер для зразків має відкритий незагерметизований вхідний отвір, а гострий виступ виконаний як заглушка для каналу в другій частині бирки, коли гострий виступ перебуває у своєму початковому положенні. Гострий виступ, таким чином, у своєму початковому положенні виконує функцію герметизації, наприклад уникаючи потрапляння забруднюючих речовин в контейнер для зразків. В іншому менш переважному варіанті виконання контейнер для зразків герметизується у своєму вхідному отворі проникною плівкою або мембраною. Гострий виступ може потім розташовуватися на стороні, яка повернута до згаданої плівки або мембрани, з одним або більшою кількістю ріжучих елементів, наприклад круглим ріжучим краєм, покращуючи проникнення або навіть призводячи до розрізання по колу згаданої плівки або мембрани. У варіанті виконання гострий виступ може ефективно виступати на значну відстань над оточуючою поверхнею другої частини бирки, у яку упирається об‘єкт. Однак, з огляду на переважну мінімальну ефективну висоту гострого виступу, яка становить принаймні 3 міліметри, ця схема повинна створювати менш бажаний варіант виконання, оскільки гострий виступ можна розглядати як потенційну загрозу для тварини і можливо для особи, яка кріпить бирку до тварини. Тому, в переважному варіанті виконання гострий виступ має тіло з основою і вістрям, де в початковому положенні основа утоплена в каналі другої частини бирки відносно вхідного отвору згаданого каналу для насадки і головки. Це утоплене положення може бути таким, що в початковому положенні вістря гострого виступу розташоване в або поблизу площини вхідного отвору, наприклад на відстані 2 міліметри над або під згаданою площиною, і навколо згаданого гострого виступу між ним і другою частиною бирки залишаються відкритими один або більша кількість просторів. Вушна тканина буде у цій схемі частково вдавлюватися у згаданий простір або простори між гострим виступом і другою частиною бирки так, що гострий виступ буде все ще ефективним навіть, якщо він зовсім або тільки частково виступає над другою частиною бирки. У варіанті виконання гострий виступ має основу, яка пристосована для ковзної посадки в контейнері для зразків. Ковзна посадка може передбачатися для створення сили опору такої, що гострий виступ повинен безперервно вдавлюватися в контейнер для зразків, доки він не 2 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 досягне кінцевого положення і, таким чином, утримується притиснутим до зразка під час його вставляння в контейнер для зразків. Це може посприяти зменшенню кількості невдач у відборі зразків і також більшій або меншій кількості положень зразка в контейнері для зразків. У варіанті виконання гострий виступ виконується як здатна до відкривання капсула, яка формує принаймні одне герметичне відділення, заповнене функціональною сполукою, при цьому згадана капсула пристосована до відкривання при введенні гострого виступу, зразка і насадка в контейнер для зразків, таким чином вводячи згадану функціональну сполуку в контакт із зразком. Такі "функціональні сполуки" можуть, наприклад, бути одним або більшою кількістю консервантів, дегідратуючих агентів і/або реагентів. Можливі варіанти виконання здатної до відкривання капсули, а також контейнер для зразків розкриваються в документі WО2008/055690, на який тут робиться посилання. Відзначається, що функціональну сполуку не потрібно утримувати у відділенні капсули, вона може також виготовлятися як тверде тіло, наприклад завдяки зв‘язуючому агенту для формування твердого тіла, яке, наприклад, поміщається в контейнер або кріпиться до гострого виступу. У варіанті виконання в початковому положенні гострий виступ кріпиться за допомогою однієї або більшої кількості крихких перемичок, наприклад, до утримувального кільця, передбаченого в другій частині бирки, або до утримувального кільця, затиснутого між другою частиною бирки і контейнером для зразків, при цьому згадана одна або більша кількість перемичок ламаються з наданням можливості гострому виступу рухатися з свого початкового положення. В іншому варіанті виконання в початковому положенні гострий виступ утримується затисканням в отворі каналу і/або в контейнері для зразків. У варіанті виконання, у якому гострий виступ пристосований до ковзання в контейнер для зразків, навантаження на гострий виступ потім передбачається для вимушення гострого виступу рухатися із свого початкового положення. В іншому варіанті виконання в початковому положенні гострий виступ кріпиться за допомогою одного або більшої кількості деформівних з‘єднувальних елементів, наприклад деформівного периферійного фланця, затиснутого між другою частиною бирки і контейнером для зразків, при цьому згадані один або більша кількість деформівних з‘єднувальних елементів деформуються під дією навантаження, прикладеного зразком до гострого виступу, і, таким чином, вивільняють гострий виступ. Наприклад, гострий виступ з твердого пластику має гнучкий пластичний периферійний фланець, затиснутий між другою частиною бирки і контейнером для зразків, таким чином, що фланець ковзає між частиною бирки і контейнером, коли гострий виступ переміщається в контейнер для зразків. Подібний функціонуючий варіант виконання може виготовлятися, наприклад, з тонкої металевої пластинки. У варіанті виконання гострий виступ принаймні частково виготовляється з прозорого пластику, наприклад для надання можливості перевірки вмісту заповненого контейнера для зразків. У варіанті виконання гострий виступ має тіло з основою і вістрям, у якому ефективна висота гострого виступу відносно основи становить принаймні 3 міліметри, переважно 4 і 7 міліметрів. Така ефективна висота передбачає надійне зчеплення із зразком. У варіанті виконання гострий виступ має конічну частину для зчеплення із зразком, яка має зовнішній діаметр, який зменшується в напрямі до вістря гострого виступу. У варіанті виконання гострий виступ має основу, а контейнер для зразків має упор для згаданої основи, при цьому гострий виступ здатен ковзати до згаданого упору при введенні його, зразка і насадка в контейнер для зразків для контактування із згаданим упором. У варіанті виконання гострий виступ виконується як здатна до відкривання капсула, заповнена функціональною сполукою, наприклад, яка має одну або більшу кількість стінок, які ламаються при контакті гострого виступу із згаданим упором для введення зразка в контакт із згаданою сполукою. У варіанті виконання гострий виступ виконується як здатна до відкривання капсула, заповнена функціональною сполукою, а контейнер для зразків містить один або більшу кількість пробійників, передбачених для пробивання згаданої капсули при введенні гострого виступу, зразка і насадка в контейнер для зразків, для введення зразка в контакт із згаданою сполукою. У варіанті виконання гострий виступ виконується як здатна до відкривання капсула, заповнена функціональною сполукою, при цьому капсула ковзним чином входить у згаданий контейнер для зразків і при цьому капсула виконується для відкривання на стороні, протилежній до гострого виступу, і при цьому між капсулою і контейнером для зразків присутні один або більша кількість сполучних каналів, наприклад одна або більша кількість канавок в секції стінки 3 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 контейнера для зразків, таким чином встановлюючи контакт між зразком на одній стороні гострого виступу і функціональною сполукою. Наприклад, функціональна сполука служить для стабілізації ДНК зразка, наприклад, для захисту зразка від ферментів, які руйнують ДНК. Наприклад, згадана речовина є гігроскопічною речовиною, яка служить для сушіння зразка. Буде зрозумілим, що функціональна сполука може мати будь-який придатний склад як у хімічній так і у фізичній формі, наприклад бути гранульним або порошковим матеріалом, рідиною, гелем, твердою речовиною (наприклад, таблеткою), газом, емульсією і так далі. Можна, щоб функціональна сполука поміщалась в контейнері для сполук, прикріпленому до гострої ділянки гострого виступу. Контейнер для сполук може також мати пористу або проникну стінку, або пористу або проникну частину стінки, при цьому контейнер для сполук переважно розташований в капсулі. Хімічний склад однієї або більшої кількості функціональних сполук може вибиратися на основі бажаного впливу сполуки на зразок. Наприклад, сполука може бути реагентом, консервантом або дегідратуючим агентом, таким як молекулярне сито, сіль, силікагель, сполука для лізування клітин зразка і/або сполука для елюювання тканини зразка для одержання РНК. Багато пропозицій функціональних сполук, які вже були надані в попередньому рівні техніки як придатні для зразків біологічних об‘єктів і нових розробок, наприклад в галузі генетики, дослідження крові і так далі, будуть подібним чином надавати нові функціональні сполуки, які усі можуть утримуватися у належним чином виконаній здатній до відкривання капсулі. Варіант виконання гострого виступу як здатної до відкривання капсули, яка виготовляється і заповнюється, як виріб, відмінний від контейнера для зразків, вигідний для процесу виготовлення системи, наприклад, коли функціональну сполуку не потрібно безпосередньо вводити в контейнер для зразків. Також властивості матеріалу гострого виступу, а також структура згаданого гострого виступу можуть вибиратися незалежно від контейнера для зразків таким чином, що кожен виріб може оптимізуватися для його функціонування і практичного застосування. З цього приводу, відзначається, що матеріал гострого виступу (або частини згаданого гострого виступу) може вибиратися жорстким і твердим, можливо ламким, наприклад крихким, тоді як контейнер для зразків повинен зазвичай бути відносно гнучким, щоб бути міцним і жорстким для протидії ушкодженню під час маніпуляції. Також такі контейнери для зразків із зразками в них могли б зберігатися протягом довгого періоду часу при низькій температурі замерзання. Пластичний матеріал, який є переважним матеріалом для тіла контейнера для зразків, який підходить для таких умов, переважно має високу ударостійкість і, таким чином, менш придатний для виконання функцій матеріалу для гострого виступу. У варіанті виконання гострий виступ утоплений в каналі другої частини бирки, а закривальний елемент встановлений на вхідному отворі згаданого каналу, при цьому згаданий закривальний елемент, наприклад, є проникним або знімається перед використанням маркувальної системи. Закривальний елемент може виготовлятися як цільносформована тонка і проникна частина стінки другої частини бирки з охопленням каналу для насадка і головки. У таких варіантах виконання можна передбачити, щоб гострий виступ перфорувався і щоб функціональна сполука була присутньою на стороні гострого виступу, яка повернута до контейнера, або в контейнері. При використанні маркувальної системи, зразок повинен потім входити в контакт із сполукою завдяки одному або більшій кількості отворів в гострому елементі. Винахід, а також його переважні варіанти виконання, описуються в залежних пунктах формули винаходу і в наступному описі з посиланням на креслення. На кресленні: Фіг. 1a - c зображають приклад системи згідно з представленим винаходом, яка містить першу частину вушної бирки з виконаним як одне ціле з нею пальцем і знімною насадкою, і другу частину вушної бирки з гострим виступом і контейнером для зразків; Фіг. 2 зображає ділянку другої частини бирки і інший варіант виконання гострого виступу; Фіг. 3 зображає ділянку другої частини бирки і інший варіант виконання гострого виступу; Фіг. 4 зображає ділянку другої частини бирки, контейнер і інший варіант виконання гострого виступу; Фіг. 5 зображає ділянку другої частини бирки, контейнер і інший варіант виконання гострого виступу; Фіг. 6 зображає ділянку другої частини бирки і інший варіант виконання гострого виступу; Фіг. 7 зображає ділянку другої частини бирки і інший варіант виконання гострого виступу; 4 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8a - c зображають подальший приклад системи згідно з представленим винаходом, яка містить першу частину вушної бирки з виконаним як одне ціле з нею пальцем і знімним насадком, і другу частину вушної бирки з гострим виступом і контейнером для зразків; Фіг. 9a-c зображають подальший приклад системи згідно з представленим винаходом, яка містить першу частину вушної бирки, оснащеної цільним пальцем і знімним насадком, і другу частину вушної бирки з гострим виступом і контейнером для зразків; Фіг. 10a, b ілюструють поведінку гострого виступу в системі з фігури 1, коли він виготовлений з крихкого матеріалу. Нижче, буде описуватися з посиланням на Фігури 1а-с перший ілюстративний варіант виконання усіх частин системи для маркування біологічного об‘єкта, зокрема для маркування вуха тварини, і для відбору зразка біологічного об‘єкта згідно з винаходом. Оскільки винахід сфокусований на гострому виступі, то деякі подальші креслення не будуть зображати частини бирки. Відзначається, що фахівці у цій галузі можуть брати можливі варіанти виконання, деталі, варіанти і так далі, а також інформацію, яка стосується способу застосування системи, а також потенційного використання зразка, який зберігається в контейнері для зразків, з документів попереднього рівня техніки в цій галузі, наприклад, як зазначено вище. Зображена система містить першу частину 1 бирки, другу частину 2 бирку і палець 3. Палець 3 має перший кінець і другий кінець, при цьому палець 3 з‘єднаний з першою частиною 1 бирки своїм першим кінцем. На своєму другому кінці палець має головку 4. Палець 3 може формуватися як одне ціле з першою частиною 1 бирки. Окрім того, зображена система містить насадок 20, як буде пояснюватися детальніше нижче. Друга частина 2 бирки має канал 5 так, що палець 3 з насадком 20, встановленим на його головці 4, може проштовхуватися крізь частину біологічного об‘єкта, зокрема крізь вухо тварини, і потім в та крізь канал 5 другої частини 2 бирки, в результаті чого перша і друга частина 1, 2 бирки кріпляться одна до іншої і до біологічного об‘єкта за допомогою пальця 3. Відзначається, що частини бирки можуть мати форму, відмінну від тієї, що тут зображена, і в рівні техніки відомо багато варіантів виконання. Окрім того, система містить контейнер 10 для зразків з вхідним отвором 11 для введення насадка 20 із зразком біологічного матеріалу об‘єкта в контейнер 10 для зразків, який кріпиться до другої частини 2 бирки (дивіться Фіг. 1) за допомогою рознімного з‘єднання, наприклад защипування, у такий спосіб, що отвір 11 контейнера 10 для зразків і канал 5 другої частини 2 бирки співвісні. Переважно фланець 12 контейнера 10 для зразків рознімно утримується у виступаючій кільцевій стінці 7 другої частини 2 бирки. Хоча палець 3 проштовхують крізь об‘єкт, насадок 20 перебуває на головці 4 пальця 3 у такий спосіб, що береться зразок 8 біологічного об‘єкта, тоді як палець проштовхується крізь біологічний об‘єкт і згаданий зразок вводиться в контейнер 10 для зразків, після чого отвір 11 контейнера 10 для зразків безпосередньо герметизується насадком 20. У той же час, насадок 20 може від‘єднуватися від головки 4 пальця 3. У зображеному варіанті виконання насадок 20 на своєму передньому кінці має круглий різець 21. Тут насадок 20 має пластикове тіло, оснащене металевим ріжучим кільцем 23. Різець 21 обмежує порожнину 22, яка відкрита на передньому кінці і у яку головним чином буде поміщатися зразок. Зазвичай, діаметр різця 21 становить 3 - 5 міліметрів, тут приблизно 4 міліметри. Відзначається, що згаданий насадок 20 може мати інше виконання. Приклади його виконання проілюстровані у згаданих документах попереднього рівня техніки і фахівець у цій галузі легко зрозуміє як поєднати згадані насадки із засобами згідно з винаходом. В переважному варіанті виконання, як зображено на фігурі 1, контейнер 10 для зразків має тіло, наприклад виготовлене литтям під тиском відповідного пластику, з периферійною стінкою 14 і отвором 11 на одному осьовому кінці і на протилежному осьовому кінці сформоване як одне ціле з периферійною стінкою дно 15. Тіло контейнера 10 для зразків є переважно непрозорим, наприклад виготовленим з поліоксиметилену (POM) або поліаміду. Насадок 20 може бути прозорим для можливості візуальної перевірки введення зразка в контейнер 10 для зразків. Насадок 20 переважно виготовляється литтям під тиском відповідного пластику і може, наприклад, виготовлятися з PC (полікарбонату), PS (полістиролу), поліметилметакрилату (PMMA). 5 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 Металічне ріжуче кільце 23 переважно виконується в насадку 20 під час лиття під тиском. Друга частина 2 бирки має на ділянці каналу 5 гострий виступ 30 для фіксації зразка, який має гостре вістря, спрямоване в сторону від контейнера 10 для зразків. Гострий виступ 30 прикріплений у своєму початковому положенні (дивіться фіг. 1a, b) до другої частини 2 бирки так, що, коли різець 21 притискається до однієї сторони об‘єкта (не зображений), то вістря спрямовується до порожнини 22 для прийому зразків насадка 20 і зчіплюється з протилежною стороною зразка, який береться з об‘єкту, таким чином фіксуючи згаданий зразок, який береться. Гострий виступ 30 для фіксації зразка здатен рухатися із згаданого початкового положення в контейнер для зразків (дивіться фіг. 1c) під дією навантаження зразка, коли різець 21 притискається до протилежної сторони об‘єкта. Гострий виступ 30 прикріплений у своєму початковому положенні до другої частини 2 бирки за допомогою тимчасового утримувального з‘єднання так, що, коли різець 21 притискається до однієї сторони об‘єкта, а зразок притискається до гострого виступу 30, то згаданий гострий виступ 30 виводиться з свого початкового положення з ковзанням в контейнер для зразків. Контейнер 10 для зразків має відкритий незагерметизований вхідний отвір 11. Гострий виступ 30 виконується як закривальний елемент каналу 5 в другій частині 2 бирки, коли гострий виступ 30 перебуває у своєму початковому положенні. Як можна побачити, гострий виступ 30 має тіло з основою 30a, тут кільцевою, і вістря 30b, при цьому в початковому положенні основа 30a утоплена в каналі 5 відносно вхідного отвору згаданого каналу 5 для насадка і головки. Вістря 30b в початковому положенні розташоване в або біля площини вхідного отвору, наприклад на відстані 2 міліметри над або під згаданою площиною. Тут вістря 30b розташоване трохи над згаданою площиною, але утоплене положення вістря також можливе. Основа 30a має діаметр такий, що вона ковзним чином сідає у контейнері 10 для зразків. Утримувальне кільце 32 із затисканням розташоване між контейнером 10 і другою частиною 2 бирки, а гострий виступ 30 в початковому положенні кріпиться за допомогою однієї або більшої кількості ламких перемичок, тут кільцевих перемичок 33, з діаметром, який відповідає діаметру вхідного отвору, до утримувального кільця 32. Переважно гострий виступ 30 і утримувальне кільце 32 виготовляються як монолітна деталь, переважно з пластику. Одна або більша кількість перемичок переважно формуються під час лиття під тиском, але можуть також формуватися пізніше, наприклад вирізанням і так далі. Як можна побачити на фігурах 1a-c, перемичка 33 виконується для руйнування або ламання, коли прикладене до неї навантаження перевищує її міцність на розрив. Навантаження створюється зразком, який притискається до гострого виступу 30, який, у свою чергу, приводиться в дію різцем, який притискається до протилежної сторони вуха. Переважно гострий виступ 30 має тіло з основою і вістрям, при цьому ефективна висота гострого виступу відносно основи становить принаймні 3 міліметри, переважно 4 - 7 міліметрів. Переважно гострий виступ 30 має конічну частину над основою 30a, яка має зовнішній діаметр, який зменшується в напрямі до вістря гострого виступу. Переважно конічна частина є порожнистою, але також передбачається тверда конічна частина. Гострий виступ 30 вдавлюється в контейнер 10. Переважно посадка є такою, що цьому переміщенню створюється опір так, що гострий виступ продовжує притискатися до зразка 8 під час цього переміщення у своє кінцеве положення в контейнері 10 або в крихкому варіанті гострого виступу – до його руйнування, наприклад при упиранні в кільцевий буртик в контейнері або інакше. У варіанті виконання контейнер має у наперед встановленому положенні упор для основи 30a, можливо буртик в стінці контейнера або іншу перешкоду, можливо дно контейнера. Гострий виступ 30 здатен ковзати в напрямі до згаданого упора при введенні його, зразка і насадка в контейнер для зразків для контакту із згаданим упором. Це може надавати можливість утримувати зразок у наперед визначеній секції контейнера для зразків. Він може також використовуватися для утримування зразка в контакті з гострим виступом. Відзначається, що вивільнення утримувального кільця 32 може не вимагати передбачення спеціальних ламких перемичок, якщо сама основа виконується ламкою, наприклад внаслідок належним чином вибраного матеріалу і/або товщини. Як буде зрозумілим, коли зразок 8 перебуває в контейнері, як зображено на фігурі 1c, то закритий контейнер може легко від‘єднуватися від другої частини 2 бирки, наприклад для перенесення до лабораторії. Як пояснювалося, присутність гострого виступу 30 сприяє зниженню кількостей невдач у відборі зразків, оскільки зразок 8, який перебуває в процесі кріплення частин бирки до вуха або 6 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 іншого об‘єкта, фіксується, наприклад наколюється на гострий виступ, таким чином перешкоджаючи або послаблюючи бічне переміщення, що повинно не давати можливість зразку належним чином видалятися і вводитися в контейнер 10. В конструкції гострого виступу 30 як закривального елемента на контейнері 10 у вхідному отворі не потрібен закривальний елемент. Це полегшує процес виготовлення системи. Також усуваються недоліки відомої плівкової кришки, такі як погіршення належної герметизації насадком 20, оскільки плівка може приварюватися між кришкою і насадком. В альтернативному варіанті виконання в початковому положенні гострий виступ 30 кріпиться за допомогою одного або більшої кількості деформівних з‘єднувальних елементів, наприклад, якщо кільце 32 виконується як деформівний периферійний фланець гострого виступу, який затискається між другою частиною бирки і контейнером для зразків. Цей один або більша кількість деформівних з‘єднувальних елементів потім передбачаються для деформування під дією навантаження, яке прикладається зразком до гострого виступу, і, таким чином, для вивільнення гострого виступу для переміщення в контейнер 10 для зразків. Наприклад, периферійний фланець 32 гострого виступу виконується як гнучка частина, наприклад виготовляючи його з відносно гнучкого пластику, а основа і вістря гострого виступу як відносно твердий пластик, наприклад в процесі лиття під тиском 2К пластика. На фігурі 2 зображений варіант виконання, у якому гострий виступ 30 перфорується для надання можливості сполучення між його передньою і задньою стороною. Це, наприклад, передбачається для варіанта виконання, де описана плівкова кришка передбачена на контейнері, або у варіантах виконання, у яких ця перфорація дозволяє контакт між зразком 8 і сполукою, поміщеною в контейнер. Перфорації можуть бути одним або більшою кількістю каналів, сформованих в гострому виступі під час лиття під тиском. Фігура 2 також показує ідею для виконання утримувального кільця 32 (сформованого тут як одне ціле з гострим виступом 30) в другій частині 2 бирки, переважно під час лиття під тиском другої частини бирки. Гострий виступ 30, який можливо має утримувальне кільце 32, може виконуватися як цільний (пластиковий) елемент з підсилювальним фланцем, який повинен виконуватися в другій частині бирки для підсилення однієї або більшої кількості ділянок другої частини бирки, наприклад її манжети 7, коли вона присутня. На фігурі 3 показується, що гострий виступ 30 у початковому положенні утримується затиснутим в каналі 5, наприклад гострий виступ 30 виготовлений з відносно твердого матеріалу. Наприклад, гострий виступ 30 встановлюється пресовою посадкою в канал 5 другої частини 2 бирки. Фігура 4 показує, що гострий виступ 30 встановлюється у початковому положенні як в канал 5 так і в контейнер 10 для зразків. Тут гострий виступ 30 має основу, виконану як юбка, яка входить як в канал 5 так і в контейнер 10. Гострий виступ 30 може мати конічну основу 30a (як, наприклад, на фігурі 4), яка у початковому положенні входить у відповідне гніздо другої частини бирки і/або контейнера, при цьому звуження створює деякий опір гострому виступу 30, який вдавлюється (далі) в контейнер 10. Подібний ефект може одержуватися іншими конструкціями, у яких гострий виступ має ділянку більшого діаметра, що повинна долати ділянку меншого діаметра гнізда або в каналі так і/або в контейнері. Фігура 5 зображає гострий виступ 30, виконаний як здатна до відкривання капсула, яка формує принаймні одне герметичне відділення 31, заповнене функціональною сполукою. Ця капсула пристосована до відкривання при введенні гострого виступу, зразка і насадка в контейнер для зразків, таким чином вводячи згадану функціональну сполуку в контакт із зразком. У цьому прикладі передбачається, що тиск на гострий виступ буде після початкового періоду опору призводити до ламання тіла гострого виступу і вивільнення його з утримувального кільця 32. Наприклад, пластинка 35 основи, яка розташована знизу під конічним простором 31, буде згинатися і ламатися, також призводячи до руйнувань в конічній стінці гострого виступу і/або вздовж периферійного фланця основи 30a. Фігура 6 зображає варіант виконання гострого виступу 30 з пальцем, який входить в канал і має конічний кінець з гострим вістрям. Палець виступає з основи 30a в напрямі порожнини 22, коли маркувальна система кріпиться до вуха тварини або іншого об‘єкта. Як зображено на фігурі 6, в просторі між пальцем і стінкою, яка формує канал 5, можуть передбачатися одне або більша кількість ребер 36 для стабілізації пальця, наприклад три або чотири ребра в різних кутових положеннях. Ребра 36 можуть мати гострий край, який повернутий від контейнера. Палець виступає за ребра 36 для одержання бажаної фіксації. 7 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 Фігура 7 зображає гострий виступ 30, який у своїй верхівці має виїмку у формі оберненого конусу. Фігури 8a - c зображають систему, у якій гострий виступ 30 виконаний як здатна до відкривання капсула, яка містить функціональну сполуку і переважно також функціонує як кришка каналу 5; контейнер 10 не має плівки або іншого герметизуючого засобу. Тут гострий виступ 30 має відділення 31, яке закривається на стороні контейнера 10 ламкою стінкою 35 - тут фольгою – для вміщення функціональної сполуки в гострому виступі. В початковому положенні гострий виступ 30 кріпиться до утримувального кільця 32. Гострий виступ 30, тепер виконаний як капсула, ковзним чином входить в контейнер 10 для зразків. Капсула 30 виконується для відкривання на стороні, протилежній до гострого виступу, шляхом ламання стінки 35. Тут показується, що контейнер має пробійник 16, передбачений для пробивання капсули 30 - тут стінки 35 – при введенні гострого виступу, зразка і насадка в контейнер для зразків. Для встановлення контакту між зразком 8 на одній стороні гострого виступу 30 і функціональною сполукою на іншій стороні, між капсулою і контейнером для зразків - тут одна або більша кількість канавок 17 в секції стінки 14 контейнера для зразків - присутні один або більша кількість сполучних каналів. Переважно гострий виступ 30 принаймні частково виготовляється з прозорого пластику. В іншому варіанті виконання капсули (не зображена) капсула буде упиратися в кінцевому положенні в упор контейнера 10, наприклад дно, перед досяганням свого кінцевого положення в насадку. Подальший тиск на капсулу може потім змушувати капсулу ламатися, наприклад вістря вдавлюється далі в контейнер для спричинення ламання навколо основи вістря і для введення сполуки в контакт із зразком 8. На фігурі 9a вхідний отвір каналу 5 загерметизований закривальним елементом 60 - тут адгезивний закривальний елемент, який здатен видалятися користувачем (з підйомним вушком для полегшення видалення). Закривальний елемент ефективно приховує гострий виступ 30 з виду. В альтернативному варіанті закривальний елемент є проникним закривальним елементом, наприклад плівкою, яка розривається, коли встановлюється маркувальна система і вухо вдавлює плівку в канал 5. Гострий виступ 30 потім допомагає у розриванні закривального елемента. Якщо закривальний елемент 60 виконується як повітронепроникний закривальний елемент, то можна передбачити (як тут вказано), щоб гострий виступ 30 був перфорованим так, щоб простори на його передній частині і задній частині сполучалися за допомогою отворів. В контейнері також може потім бути присутньою функціональна сполука. В іншому варіанті виконання, як тут зображено, гострий виступ 30 має відділення, яке містить функціональну сполуку (дивіться позицію 37), яке потім перебуває у відкритому сполученні зі стороною вістря, яка повернута до зразка 8. У варіантах виконання, зображених на кресленнях, гострий виступ може виготовлятися з крихкого матеріалу, наприклад з крихкого полістиролу, і виконуватися так, що він руйнується на визначених або невизначених ділянках після початкового періоду спокою для виконання своєї функції фіксації. Решта гострого виступу буде потім штовхатися зразком в контейнер для зразків. Ця ідея проілюстрована у вигляді прикладу тільки на фігурах 10a, b, на яких гострий виступ 30 після виконання своєї функції фіксації принаймні під час відрізання зразка 8 від вуха, руйнується на фрагменти (дивіться дно контейнера на фіг. 10b). Руйнування є наслідком навантаження на гострий виступ, коли він проштовхується глибше в контейнер під час процесу відбору зразка. Це руйнування може покращуватися шляхом створення перешкоди в каналі в контейнері 10, що змушує гострий виступ напружуватися з перевищенням межі його міцності на розрив. Наприклад, це може виконуватися буртиком 10a в контейнері в положенні, віддаленому від відкритого кінця, наприклад тим же буртиком 10a, який служить для блокування насадка 20 з перешкоджанням подальшому руху в контейнер 10 після повного поміщення насадка в контейнері 10. Інша бажана перешкода контейнера, розташована на шляху гострого виступу, може виконувати ту ж саму функцію, наприклад локальний орієнтований всередину зубець або подібне. ФОРМУЛА ВИНАХОДУ 60 1. Система для маркування нелюдського біологічного об'єкта і відбору зразка біологічного об'єкта, при цьому об'єкт є, зокрема, твариною, при цьому система містить: 8 UA 111097 C2 5 10 15 20 25 30 35 40 45 50 55 60 першу частину (1) бирки, другу частину (2) бирки, палець (3), який має перший кінець і другий кінець, при цьому палець з'єднаний з першою частиною бирки своїм першим кінцем і має головку (4) на своєму другому кінці, насадок (20) для відбору зразків, який, при кріпленні частин бирки на біологічному об'єкті і відборі з нього зразка, встановлений на головці (4) пальця (3), при цьому насадок має кільцевий, переважно круглий, різець (21) на свої передній частині, переважно з ріжучим кільцем, виготовленим з металу, при цьому різець обмежує порожнину (22) для приймання зразка, яка відкрита на передній частині, при цьому друга частина бирки має канал (5) для насадка і головки (4) пальця, - контейнер (10) для зразків з вхідним отвором (11) для введення в контейнер для зразків насадка і зразка об'єкта, який був відрізаний різцем, при цьому контейнер (10) для зразків прикріплений до другої частини (2) бирки за допомогою рознімного з'єднання у такий спосіб, що вхідний отвір (11) контейнера для зразків і канал (5) другої частини бирки співвісні, при цьому система під час використання виконана з можливістю просування пальця крізь частину біологічного об'єкта, зокрема крізь вухо тварини, з відрізанням різцем зразка (8) від об'єкта, при цьому згаданий зразок принаймні частково поміщений в порожнині (22) для приймання зразків, а насадок і головка виконані з можливістю проходження крізь канал (5) другої частини (2) бирки, в результаті чого перша і друга частина бирки здатні кріпитися між собою і до біологічного об'єкта за допомогою пальця, при цьому насадок і зразок здатні вводитися в контейнер для зразків, при цьому згаданий насадок виконаний з можливістю герметизації вхідного отвору контейнера для зразків, яка відрізняється тим, що друга частина (2) бирки має на ділянці свого каналу (5) гострий виступ (30) для фіксації зразка, який має вістря, орієнтоване в сторону від контейнера для зразків, при цьому гострий виступ для фіксації зразка прикріплений у своєму початковому положенні до другої частини (2) бирки так, що, під час притискання різця (21) до однієї сторони об'єкта, вістря спрямоване до порожнини (22) для приймання зразків насадка (20) і виконане з можливістю зчеплення з протилежною стороною зразка, взятого з об'єкта, таким чином з фіксацією згаданого взятого зразка, і при цьому гострий виступ (30) для фіксації зразка виконаний з можливістю переміщення із згаданого початкового положення в контейнер (10) для зразків під дією навантаження зразка при притисканні різця до протилежної сторони об'єкта. 2. Система за п. 1, яка відрізняється тим, що гострий виступ (30) для фіксації зразка прикріплений у своєму початковому положенні до другої частини бирки за допомогою тимчасового утримувального з'єднання (32) так, що, при притисканні різця до однієї сторони об'єкта і притисканні зразка до гострого виступу, згаданий гострий виступ виконаний з можливістю переведення із свого початкового положення з ковзанням в контейнер для зразків. 3. Система за п. 1 або п. 2, яка відрізняється тим, що контейнер для зразків має відкритий незагерметизований вхідний отвір і при цьому гострий виступ (30) виконаний як закривальний елемент каналу в другій частині бирки, коли гострий виступ перебуває у своєму початковому положенні. 4. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ має тіло з основою (30а) і вістрям (30b), при цьому у початковому положенні основа (30а) утоплена в каналі (5) відносно вхідного отвору згаданого каналу (5) для насадка і головки. 5. Система за п. 4, яка відрізняється тим, що в початковому положенні вістря (30b) гострого виступу розташоване в або поблизу площини вхідного отвору, наприклад на відстані 2 міліметри над або під згаданою площиною, переважно трохи над згаданою площиною. 6. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ має основу (30а), яка пристосована для ковзної посадки в контейнері для зразків. 7. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ (30) виконаний як здатна до відкривання капсула, яка формує принаймні одне загерметизоване відділення (31), заповнене функціональною сполукою, при цьому згадана капсула пристосована до відкривання при введенні гострого виступу, зразка і насадка в контейнер для зразків, таким чином з введенням згаданої функціональної сполуки в контакт із зразком (8). 8. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що в початковому положенні гострий виступ (30) прикріплений однією або більшою кількістю ламких перемичок (33), наприклад, до утримувального кільця (32), виконаного у другій частині бирки, або до утримувального кільця (32), затиснутого між другою частиною бирки і контейнером для 9 UA 111097 C2 5 10 15 20 25 30 35 40 зразків, причому згадана одна або більша кількість ламких перемичок виконані з можливістю ламання для надання гострому виступу можливості рухатися із свого початкового положення. 9. Система за одним або більшою кількістю пп. 1-7, яка відрізняється тим, що у початковому положенні гострий виступ (30) виконаний з можливістю утримання із затисканням в отворі каналу і/або в контейнері для зразків. 10. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що в початковому положенні гострий виступ закріплений одним або більшою кількістю деформівних з'єднувальних елементів, наприклад деформівним периферійним фланцем, затиснутим між другою частиною бирки і контейнером для зразків, при цьому згаданий один або більша кількість деформівних з'єднувальних елементів виконані з можливістю деформації під дією навантаження, прикладеного зразком до гострого виступу, і таким чином вивільнення гострого виступу. 11. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ (30) принаймні частково виготовлений з прозорого пластику. 12. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ (30) має тіло з основою і вістрям, при цьому ефективна висота гострого виступу відносно основи становить принаймні 3 міліметри, переважно 4-7 міліметрів. 13. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ (30) має конічну частину, яка має зовнішній діаметр, який зменшується до вістря гострого виступу. 14. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ має основу, і при цьому контейнер для зразків має упор для згаданої основи, при цьому гострий виступ виконаний з можливістю ковзання до згаданого упора при введенні гострого виступу, зразка і насадка в контейнер для зразків для контактування із згаданим упором. 15. Система за п. 7 і п. 14, яка відрізняється тим, що згадана капсула виконана для відкривання при контакті гострого виступу із згаданим упором. 16. Система за принаймні п. 7, яка відрізняється тим, що згаданий контейнер для зразків містить один або більшу кількість пробійників (16), передбачених для пробивання згаданої капсули при введенні гострого виступу, зразка і насадка в контейнер для зразків. 17. Система за принаймні п. 7, яка відрізняється тим, що капсула виконана з можливістю ковзної посадки у згаданий контейнер для зразків, і при цьому згадана капсула виконана для відкривання на стороні, протилежній до гострого виступу, і при цьому між капсулою і контейнером для зразків присутній один або більша кількість сполучних каналів, наприклад одна або більша кількість канавок в секції стінки контейнера для зразків, таким чином із встановленням контакту між зразком на одній стороні гострого виступу і функціональною сполукою. 18. Система за одним або більшою кількістю попередніх пунктів, яка відрізняється тим, що гострий виступ (30) виконаний як крихкий елемент, який виконаний з можливістю розкришування або руйнування під дією навантаження, прикладеного до нього зразком, після початкового опору згаданому навантаженню. 19. Спосіб маркування нелюдського біологічного об'єкта і відбору зразка нелюдського біологічного об'єкта, у якому використовують систему за одним або більшою кількістю попередніх пунктів. 10 UA 111097 C2 11 UA 111097 C2 12 UA 111097 C2 13 UA 111097 C2 14 UA 111097 C2 15 UA 111097 C2 16 UA 111097 C2 17 UA 111097 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
