Петля для холодильних камер, обертових бар’єрів або подібного

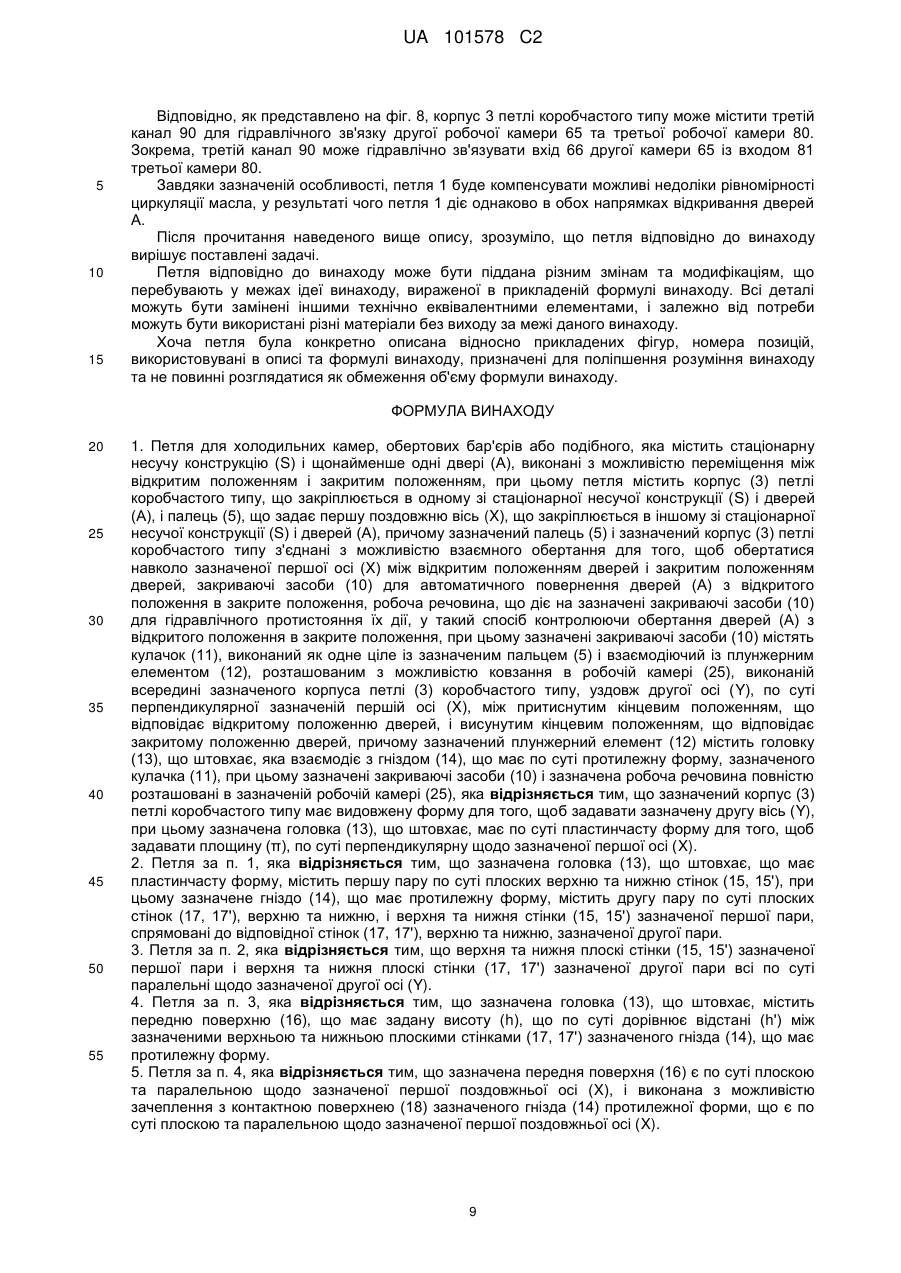

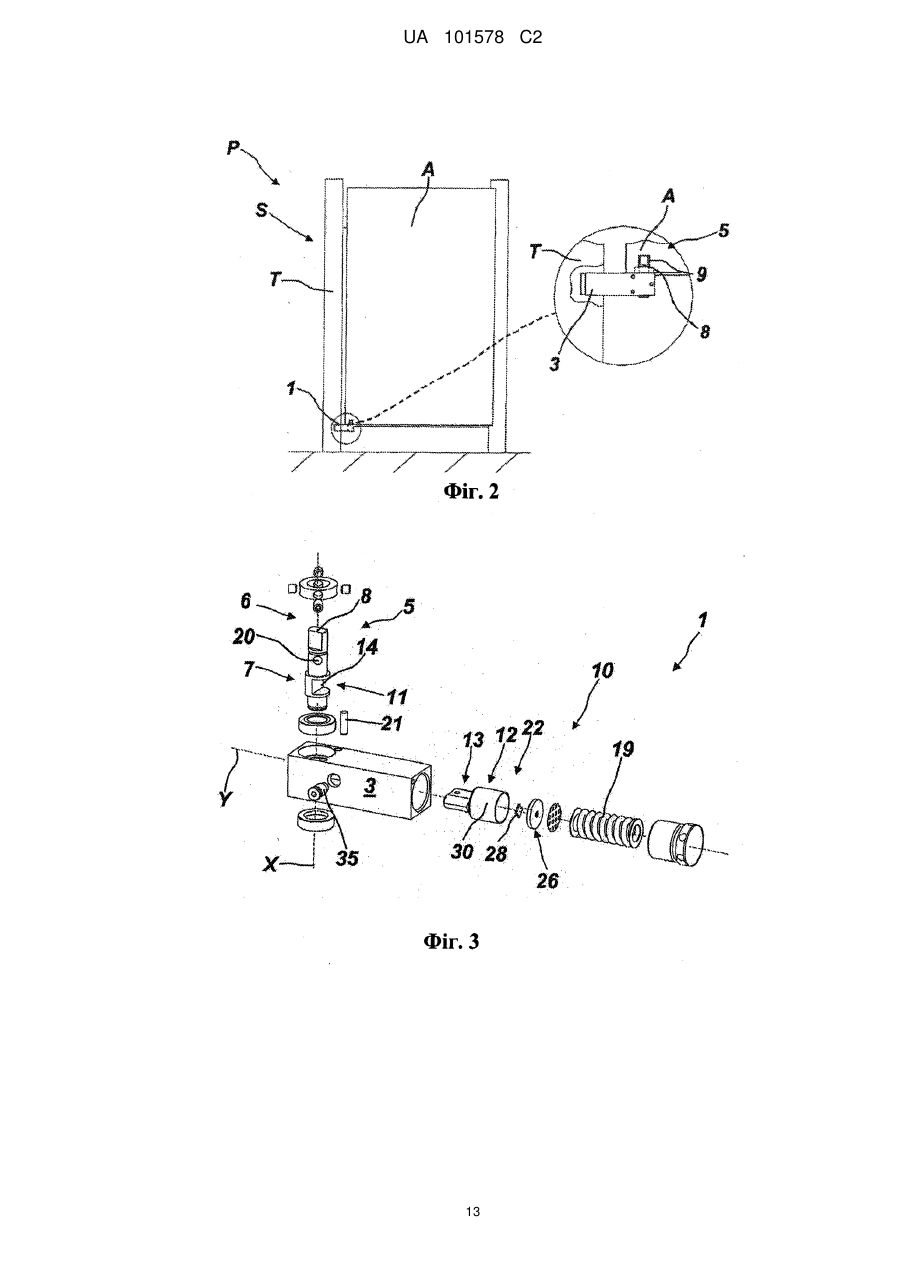

1. Петля для холодильних камер, обертових бар'єрів або подібного, яка містить стаціонарну несучу конструкцію (S) і щонайменше одні двері (А), виконані з можливістю переміщення між відкритим положенням і закритим положенням, при цьому петля містить корпус (3) петлі коробчастого типу, що закріплюється в одному зі стаціонарної несучої конструкції (S) і дверей (А), і палець (5), що задає першу поздовжню вісь (X), що закріплюється в іншому зі стаціонарної несучої конструкції (S) і дверей (А), причому зазначений палець (5) і зазначений корпус (3) петлі коробчастого типу з'єднані з можливістю взаємного обертання для того, щоб обертатися навколо зазначеної першої осі (X) між відкритим положенням дверей і закритим положенням дверей, закриваючі засоби (10) для автоматичного повернення дверей (А) з відкритого положення в закрите положення, робоча речовина, що діє на зазначені закриваючі засоби (10) для гідравлічного протистояння їх дії, у такий спосіб контролюючи обертання дверей (А) з відкритого положення в закрите положення, при цьому зазначені закриваючі засоби (10) містять кулачок (11), виконаний як одне ціле із зазначеним пальцем (5) і взаємодіючий із плунжерним елементом (12), розташованим з можливістю ковзання в робочій камері (25), виконаній всередині зазначеного корпуса петлі (3) коробчастого типу, уздовж другої осі (Y), по суті перпендикулярної зазначеній першій осі (X), між притиснутим кінцевим положенням, що відповідає відкритому положенню дверей, і висунутим кінцевим положенням, що відповідає закритому положенню дверей, причому зазначений плунжерний елемент (12) містить головку (13), що штовхає, яка взаємодіє з гніздом (14), що має по суті протилежну форму, зазначеного кулачка (11), при цьому зазначені закриваючі засоби (10) і зазначена робоча речовина повністю розташовані в зазначеній робочій камері (25), яка відрізняється тим, що зазначений корпус (3) петлі коробчастого типу має видовжену форму для того, щоб задавати зазначену другу вісь (Y), при цьому зазначена головка (13), що штовхає, має по суті пластинчасту форму для того, щоб задавати площину (π), по суті перпендикулярну щодо зазначеної першої осі (X).

2. Петля за п. 1, яка відрізняється тим, що зазначена головка (13), що штовхає, що має пластинчасту форму, містить першу пару по суті плоских верхню та нижню стінок (15, 15'), при цьому зазначене гніздо (14), що має протилежну форму, містить другу пару по суті плоских стінок (17, 17'), верхню та нижню, і верхня та нижня стінки (15, 15') зазначеної першої пари, спрямовані до відповідної стінок (17, 17'), верхню та нижню, зазначеної другої пари.

3. Петля за п. 2, яка відрізняється тим, що верхня та нижня плоскі стінки (15, 15') зазначеної першої пари і верхня та нижня плоскі стінки (17, 17') зазначеної другої пари всі по суті паралельні щодо зазначеної другої осі (Y).

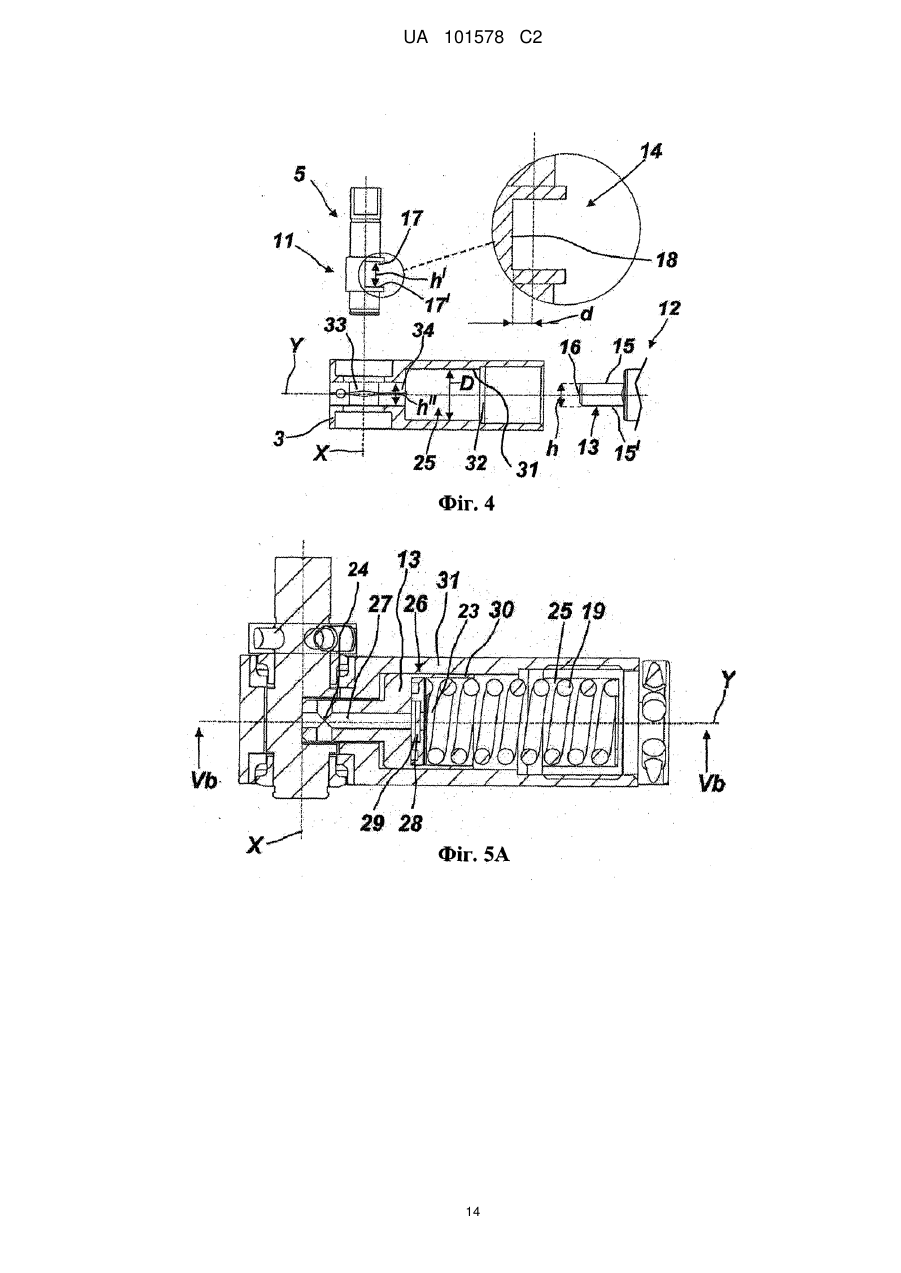

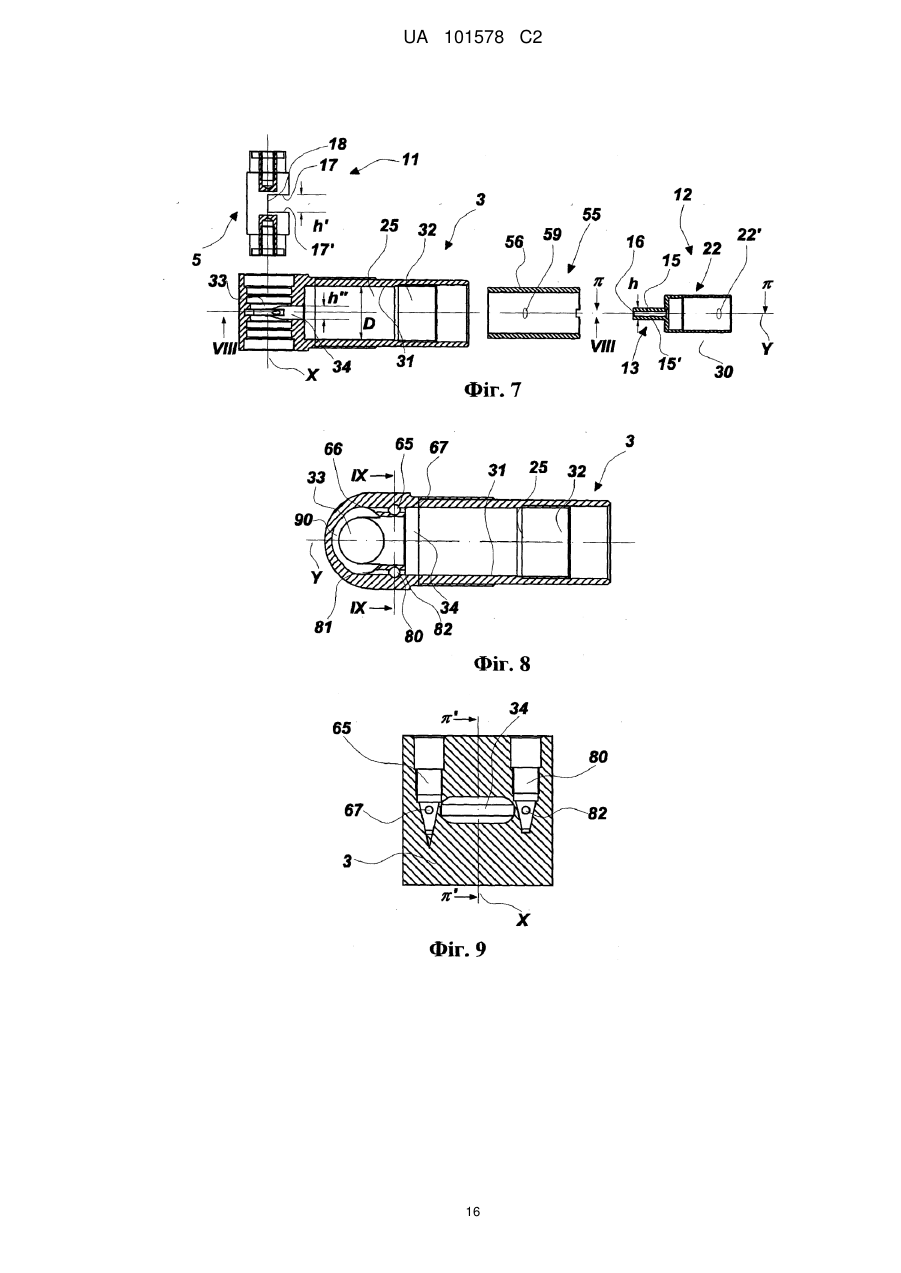

4. Петля за п. 3, яка відрізняється тим, що зазначена головка (13), що штовхає, містить передню поверхню (16), що має задану висоту (h), що по суті дорівнює відстані (h') між зазначеними верхньою та нижньою плоскими стінками (17, 17') зазначеного гнізда (14), що має протилежну форму.

5. Петля за п. 4, яка відрізняється тим, що зазначена передня поверхня (16) є по суті плоскою та паралельною щодо зазначеної першої поздовжньої осі (X), і виконана з можливістю зачеплення з контактною поверхнею (18) зазначеного гнізда (14) протилежної форми, що є по суті плоскою та паралельною щодо зазначеної першої поздовжньої осі (X).

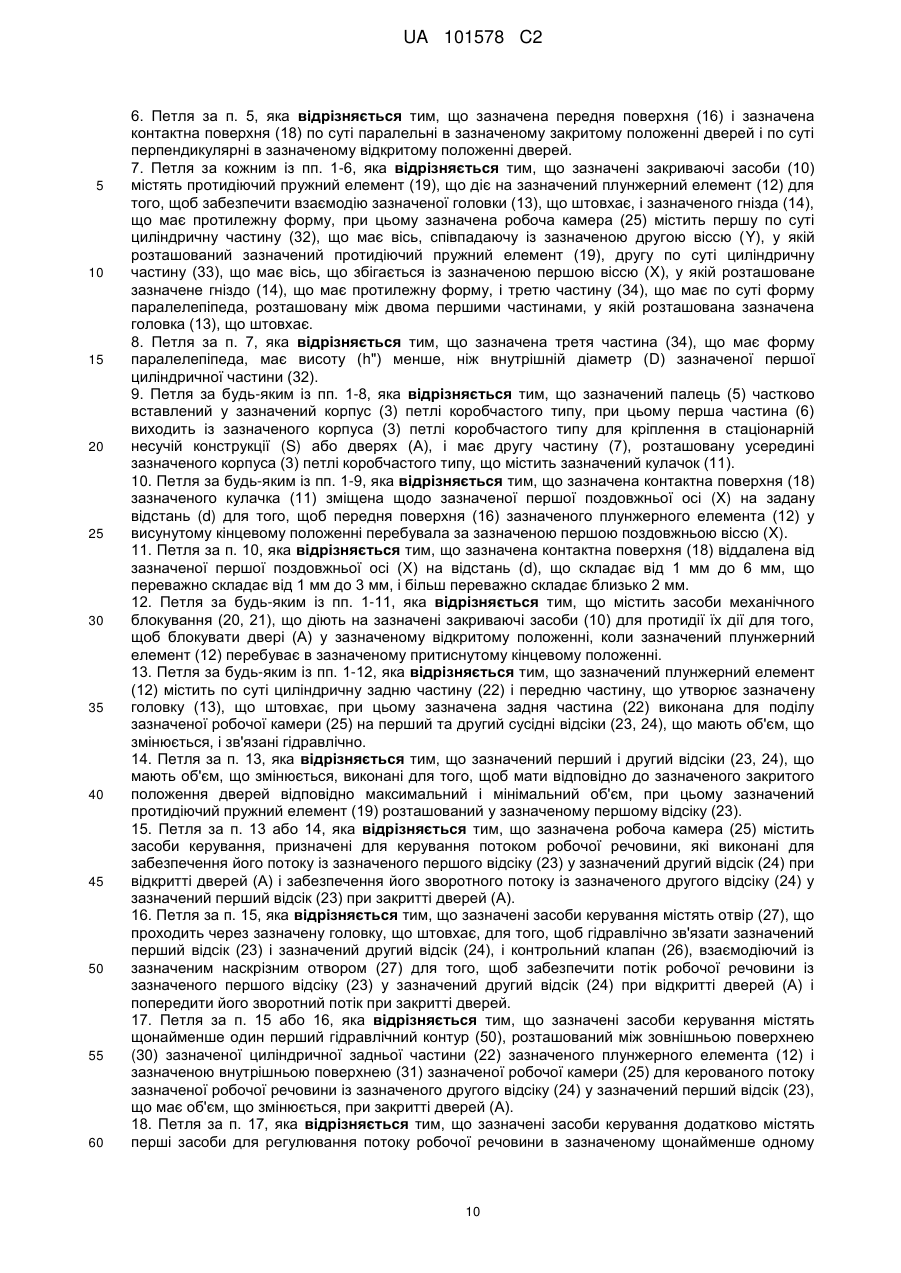

6. Петля за п. 5, яка відрізняється тим, що зазначена передня поверхня (16) і зазначена контактна поверхня (18) по суті паралельні в зазначеному закритому положенні дверей і по суті перпендикулярні в зазначеному відкритому положенні дверей.

7. Петля за кожним із пп. 1-6, яка відрізняється тим, що зазначені закриваючі засоби (10) містять протидіючий пружний елемент (19), що діє на зазначений плунжерний елемент (12) для того, щоб забезпечити взаємодію зазначеної головки (13), що штовхає, і зазначеного гнізда (14), що має протилежну форму, при цьому зазначена робоча камера (25) містить першу по суті циліндричну частину (32), що має вісь, співпадаючу із зазначеною другою віссю (Y), у якій розташований зазначений протидіючий пружний елемент (19), другу по суті циліндричну частину (33), що має вісь, що збігається із зазначеною першою віссю (X), у якій розташоване зазначене гніздо (14), що має протилежну форму, і третю частину (34), що має по суті форму паралелепіпеда, розташовану між двома першими частинами, у якій розташована зазначена головка (13), що штовхає.

8. Петля за п. 7, яка відрізняється тим, що зазначена третя частина (34), що має форму паралелепіпеда, має висоту (h") менше, ніж внутрішній діаметр (D) зазначеної першої циліндричної частини (32).

9. Петля за будь-яким із пп. 1-8, яка відрізняється тим, що зазначений палець (5) частково вставлений у зазначений корпус (3) петлі коробчастого типу, при цьому перша частина (6) виходить із зазначеного корпуса (3) петлі коробчастого типу для кріплення в стаціонарній несучій конструкції (S) або дверях (А), і має другу частину (7), розташовану усередині зазначеного корпуса (3) петлі коробчастого типу, що містить зазначений кулачок (11).

10. Петля за будь-яким із пп. 1-9, яка відрізняється тим, що зазначена контактна поверхня (18) зазначеного кулачка (11) зміщена щодо зазначеної першої поздовжньої осі (X) на задану відстань (d) для того, щоб передня поверхня (16) зазначеного плунжерного елемента (12) у висунутому кінцевому положенні перебувала за зазначеною першою поздовжньою віссю (X).

11. Петля за п. 10, яка відрізняється тим, що зазначена контактна поверхня (18) віддалена від зазначеної першої поздовжньої осі (X) на відстань (d), що складає від 1 мм до 6 мм, що переважно складає від 1 мм до 3 мм, і більш переважно складає близько 2 мм.

12. Петля за будь-яким із пп. 1-11, яка відрізняється тим, що містить засоби механічного блокування (20, 21), що діють на зазначені закриваючі засоби (10) для протидії їх дії для того, щоб блокувати двері (А) у зазначеному відкритому положенні, коли зазначений плунжерний елемент (12) перебуває в зазначеному притиснутому кінцевому положенні.

13. Петля за будь-яким із пп. 1-12, яка відрізняється тим, що зазначений плунжерний елемент (12) містить по суті циліндричну задню частину (22) і передню частину, що утворює зазначену головку (13), що штовхає, при цьому зазначена задня частина (22) виконана для поділу зазначеної робочої камери (25) на перший та другий сусідні відсіки (23, 24), що мають об'єм, що змінюється, і зв'язані гідравлічно.

14. Петля за п. 13, яка відрізняється тим, що зазначений перший і другий відсіки (23, 24), що мають об'єм, що змінюється, виконані для того, щоб мати відповідно до зазначеного закритого положення дверей відповідно максимальний і мінімальний об'єм, при цьому зазначений протидіючий пружний елемент (19) розташований у зазначеному першому відсіку (23).

15. Петля за п. 13 або 14, яка відрізняється тим, що зазначена робоча камера (25) містить засоби керування, призначені для керування потоком робочої речовини, які виконані для забезпечення його потоку із зазначеного першого відсіку (23) у зазначений другий відсік (24) при відкритті дверей (А) і забезпечення його зворотного потоку із зазначеного другого відсіку (24) у зазначений перший відсік (23) при закритті дверей (А).

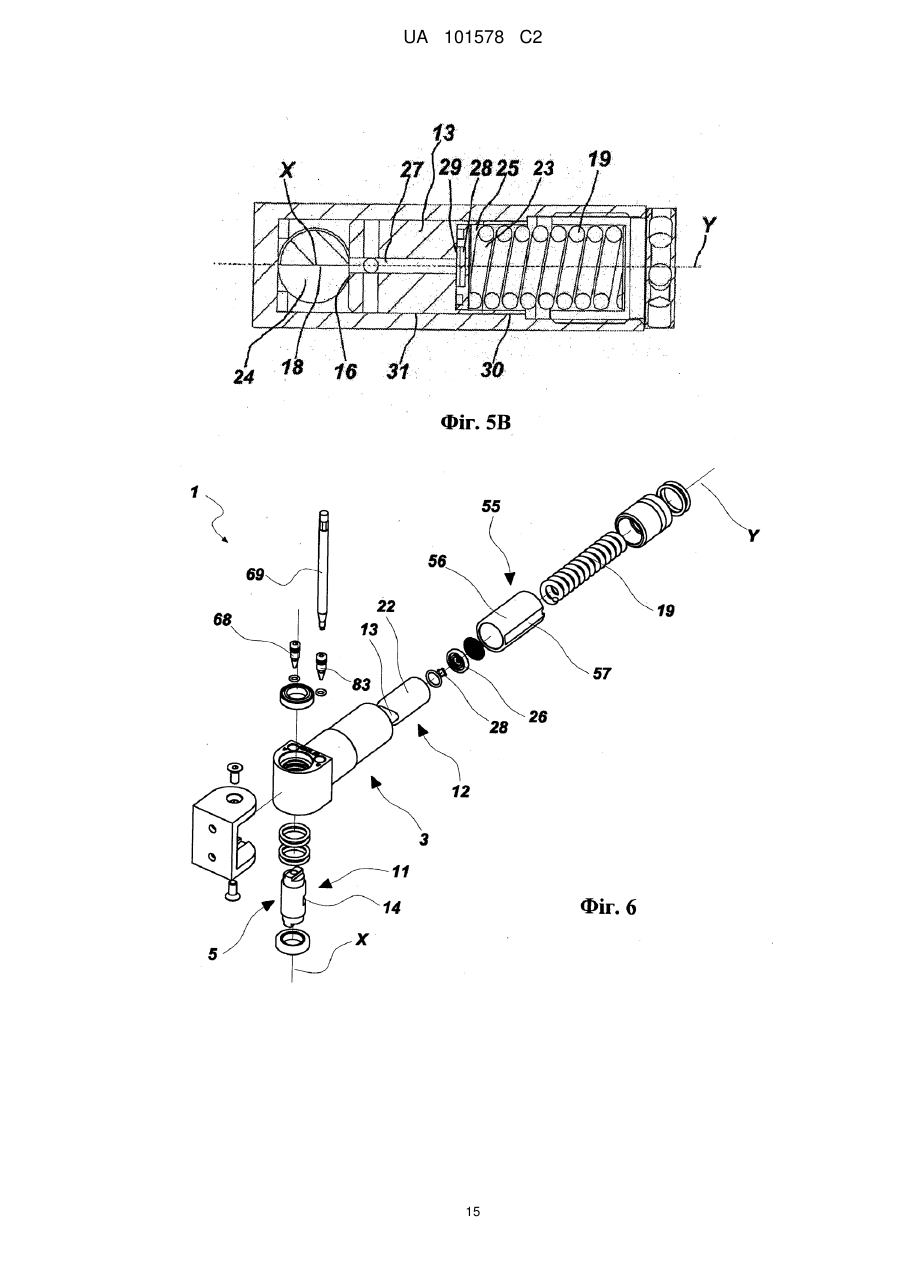

16. Петля за п. 15, яка відрізняється тим, що зазначені засоби керування містять отвір (27), що проходить через зазначену головку, що штовхає, для того, щоб гідравлічно зв'язати зазначений перший відсік (23) і зазначений другий відсік (24), і контрольний клапан (26), взаємодіючий із зазначеним наскрізним отвором (27) для того, щоб забезпечити потік робочої речовини із зазначеного першого відсіку (23) у зазначений другий відсік (24) при відкритті дверей (А) і попередити його зворотний потік при закритті дверей.

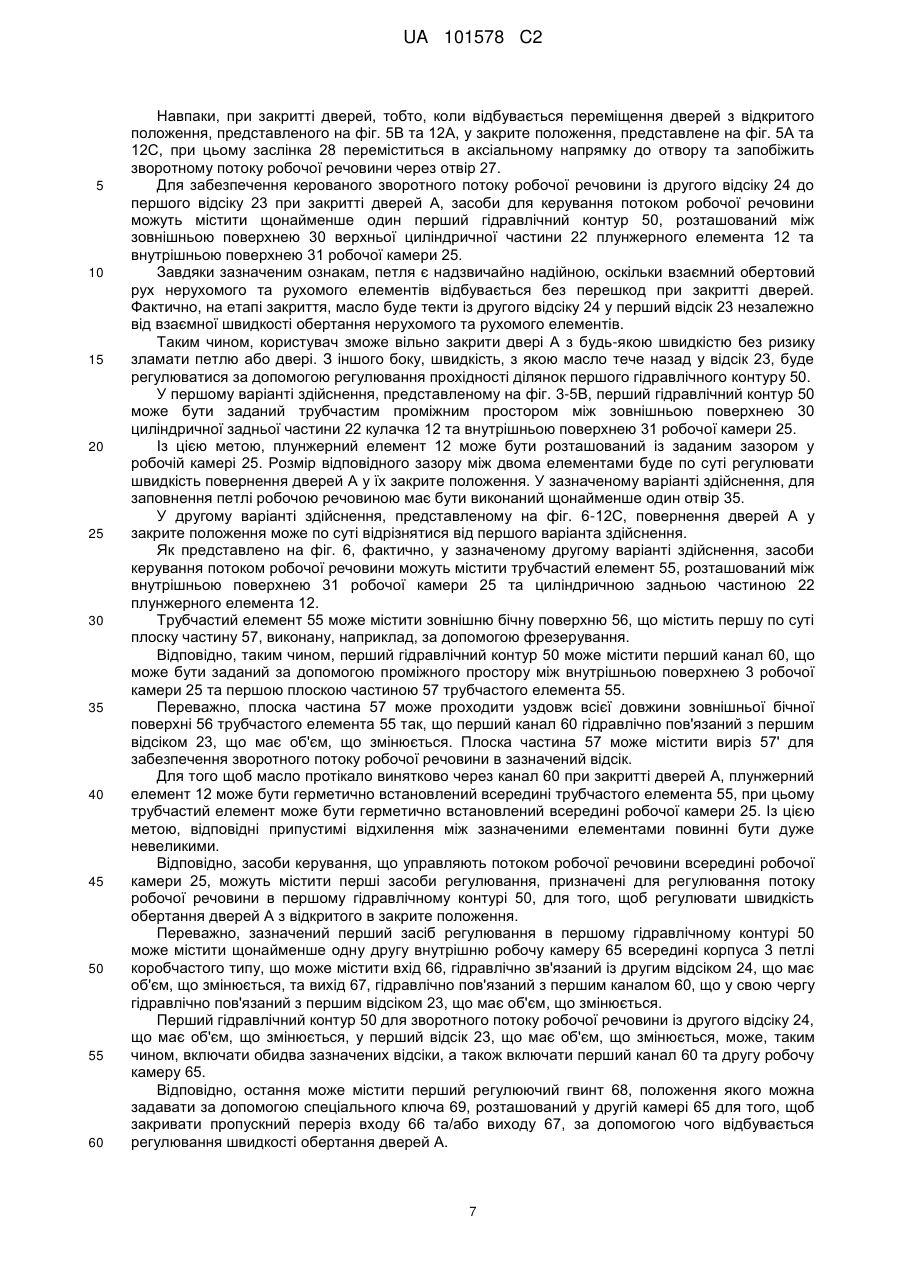

17. Петля за п. 15 або 16, яка відрізняється тим, що зазначені засоби керування містять щонайменше один перший гідравлічний контур (50), розташований між зовнішньою поверхнею (30) зазначеної циліндричної задньої частини (22) зазначеного плунжерного елемента (12) і зазначеною внутрішньою поверхнею (31) зазначеної робочої камери (25) для керованого потоку зазначеної робочої речовини із зазначеного другого відсіку (24) у зазначений перший відсік (23), що має об'єм, що змінюється, при закритті дверей (А).

18. Петля за п. 17, яка відрізняється тим, що зазначені засоби керування додатково містять перші засоби для регулювання потоку робочої речовини в зазначеному щонайменше одному першому гідравлічному контурі (50) таким чином, щоб регулювати швидкість обертання дверей (А) з відкритого в закрите положення.

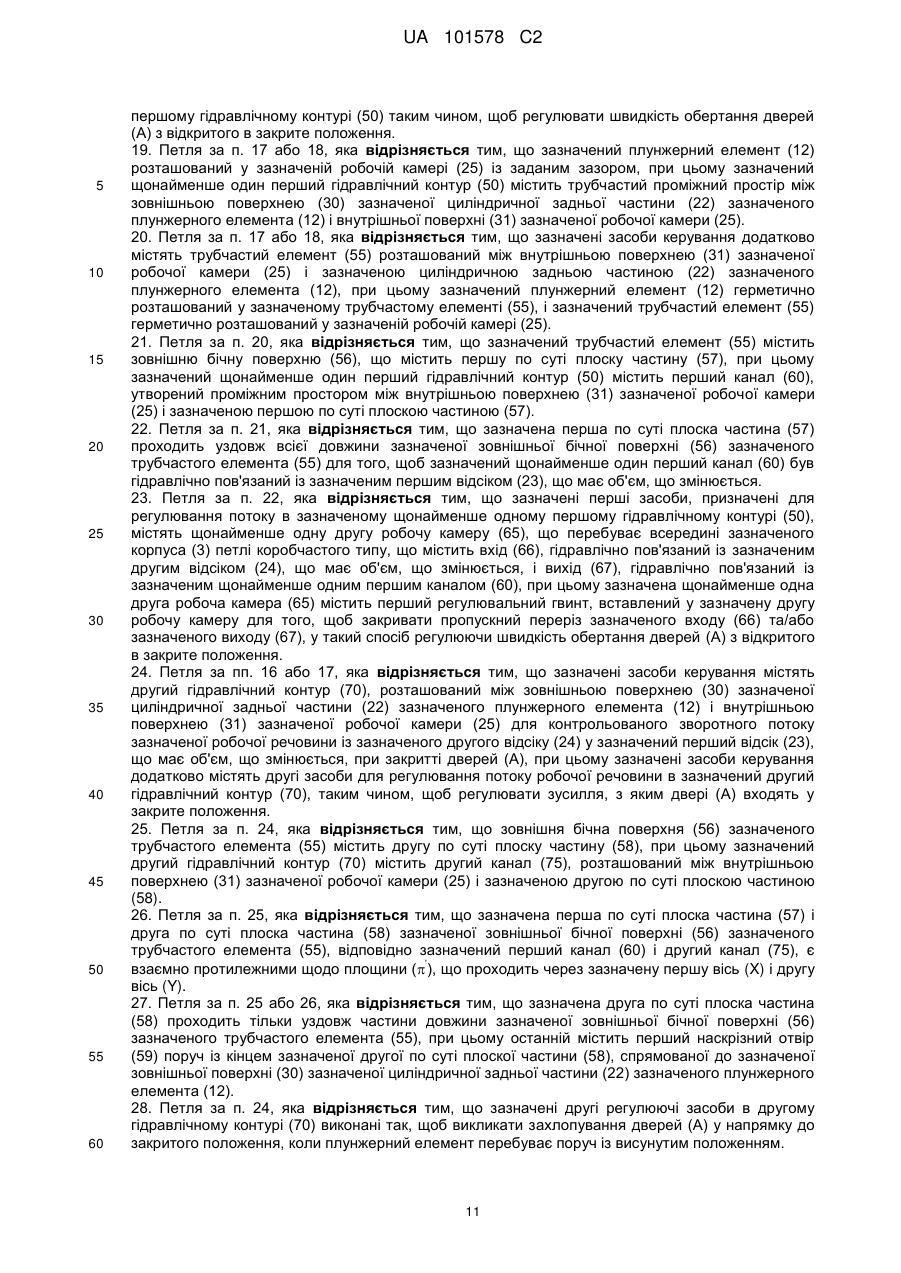

19. Петля за п. 17 або 18, яка відрізняється тим, що зазначений плунжерний елемент (12) розташований у зазначеній робочій камері (25) із заданим зазором, при цьому зазначений щонайменше один перший гідравлічний контур (50) містить трубчастий проміжний простір між зовнішньою поверхнею (30) зазначеної циліндричної задньої частини (22) зазначеного плунжерного елемента (12) і внутрішньої поверхні (31) зазначеної робочої камери (25).

20. Петля за п. 17 або 18, яка відрізняється тим, що зазначені засоби керування додатково містять трубчастий елемент (55) розташований між внутрішньою поверхнею (31) зазначеної робочої камери (25) і зазначеною циліндричною задньою частиною (22) зазначеного плунжерного елемента (12), при цьому зазначений плунжерний елемент (12) герметично розташований у зазначеному трубчастому елементі (55), і зазначений трубчастий елемент (55) герметично розташований у зазначеній робочій камері (25).

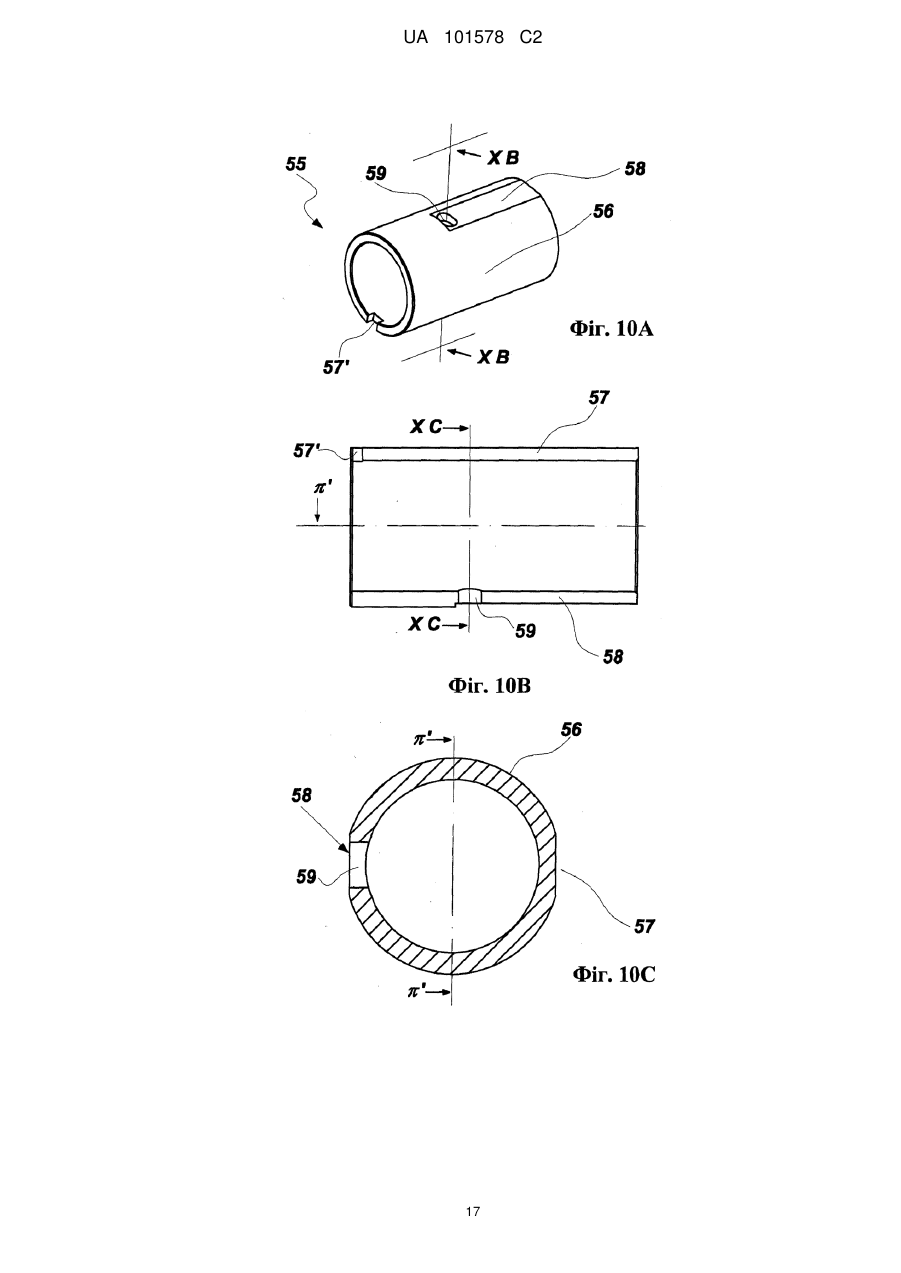

21. Петля за п. 20, яка відрізняється тим, що зазначений трубчастий елемент (55) містить зовнішню бічну поверхню (56), що містить першу по суті плоску частину (57), при цьому зазначений щонайменше один перший гідравлічний контур (50) містить перший канал (60), утворений проміжним простором між внутрішньою поверхнею (31) зазначеної робочої камери (25) і зазначеною першою по суті плоскою частиною (57).

22. Петля за п. 21, яка відрізняється тим, що зазначена перша по суті плоска частина (57) проходить уздовж всієї довжини зазначеної зовнішньої бічної поверхні (56) зазначеного трубчастого елемента (55) для того, щоб зазначений щонайменше один перший канал (60) був гідравлічно пов'язаний із зазначеним першим відсіком (23), що має об'єм, що змінюється.

23. Петля за п. 22, яка відрізняється тим, що зазначені перші засоби, призначені для регулювання потоку в зазначеному щонайменше одному першому гідравлічному контурі (50), містять щонайменше одну другу робочу камеру (65), що перебуває всередині зазначеного корпуса (3) петлі коробчастого типу, що містить вхід (66), гідравлічно пов'язаний із зазначеним другим відсіком (24), що має об'єм, що змінюється, і вихід (67), гідравлічно пов'язаний із зазначеним щонайменше одним першим каналом (60), при цьому зазначена щонайменше одна друга робоча камера (65) містить перший регулювальний гвинт, вставлений у зазначену другу робочу камеру для того, щоб закривати пропускний переріз зазначеного входу (66) та/або зазначеного виходу (67), у такий спосіб регулюючи швидкість обертання дверей(А) з відкритого в закрите положення.

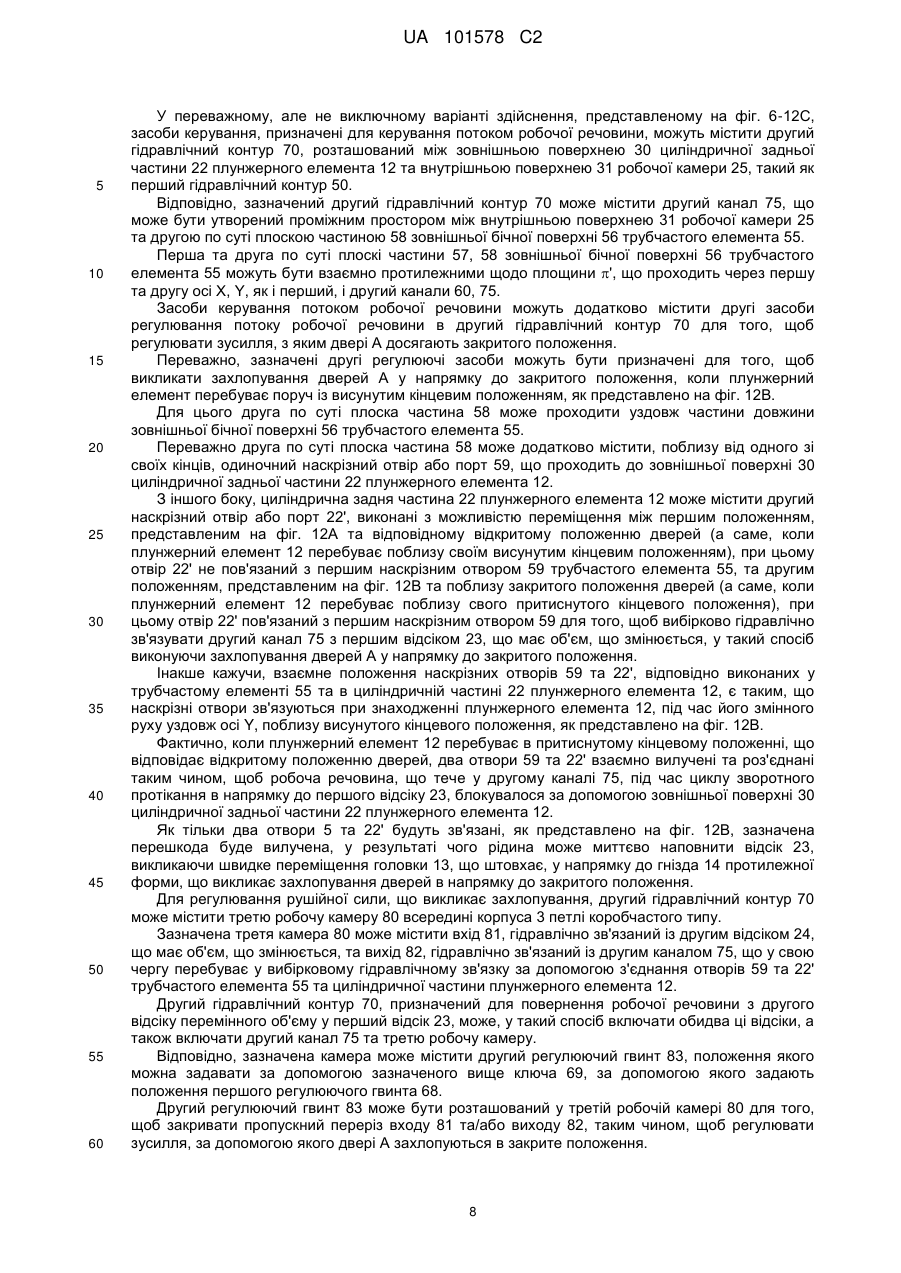

24. Петля за пп. 16 або 17, яка відрізняється тим, що зазначені засоби керування містять другий гідравлічний контур (70), розташований між зовнішньою поверхнею (30) зазначеної циліндричної задньої частини (22) зазначеного плунжерного елемента (12) і внутрішньою поверхнею (31) зазначеної робочої камери (25) для контрольованого зворотного потоку зазначеної робочої речовини із зазначеного другого відсіку (24) у зазначений перший відсік (23), що має об'єм, що змінюється, при закритті дверей (А), при цьому зазначені засоби керування додатково містять другі засоби для регулювання потоку робочої речовини в зазначений другий гідравлічний контур (70), таким чином, щоб регулювати зусилля, з яким двері (А) входять у закрите положення.

25. Петля за п. 24, яка відрізняється тим, що зовнішня бічна поверхня (56) зазначеного трубчастого елемента (55) містить другу по суті плоску частину (58), при цьому зазначений другий гідравлічний контур (70) містить другий канал (75), розташований між внутрішньою поверхнею (31) зазначеної робочої камери (25) і зазначеною другою по суті плоскою частиною (58).

26. Петля за п. 25, яка відрізняється тим, що зазначена перша по суті плоска частина (57) і друга по суті плоска частина (58) зазначеної зовнішньої бічної поверхні (56) зазначеного трубчастого елемента (55), відповідно зазначений перший канал (60) і другий канал (75), є взаємно протилежними щодо площини (p'), що проходить через зазначену першу вісь (X) і другу вісь (Y).

27. Петля за п. 25 або 26, яка відрізняється тим, що зазначена друга по суті плоска частина (58) проходить тільки уздовж частини довжини зазначеної зовнішньої бічної поверхні (56) зазначеного трубчастого елемента (55), при цьому останній містить перший наскрізний отвір (59) поруч із кінцем зазначеної другої по суті плоскої частини (58), спрямованої до зазначеної зовнішньої поверхні (30) зазначеної циліндричної задньої частини (22) зазначеного плунжерного елемента (12).

28. Петля за п. 24, яка відрізняється тим, що зазначені другі регулюючі засоби в другому гідравлічному контурі (70) виконані так, щоб викликати захлопування дверей (А) у напрямку до закритого положення, коли плунжерний елемент перебуває поруч із висунутим положенням.

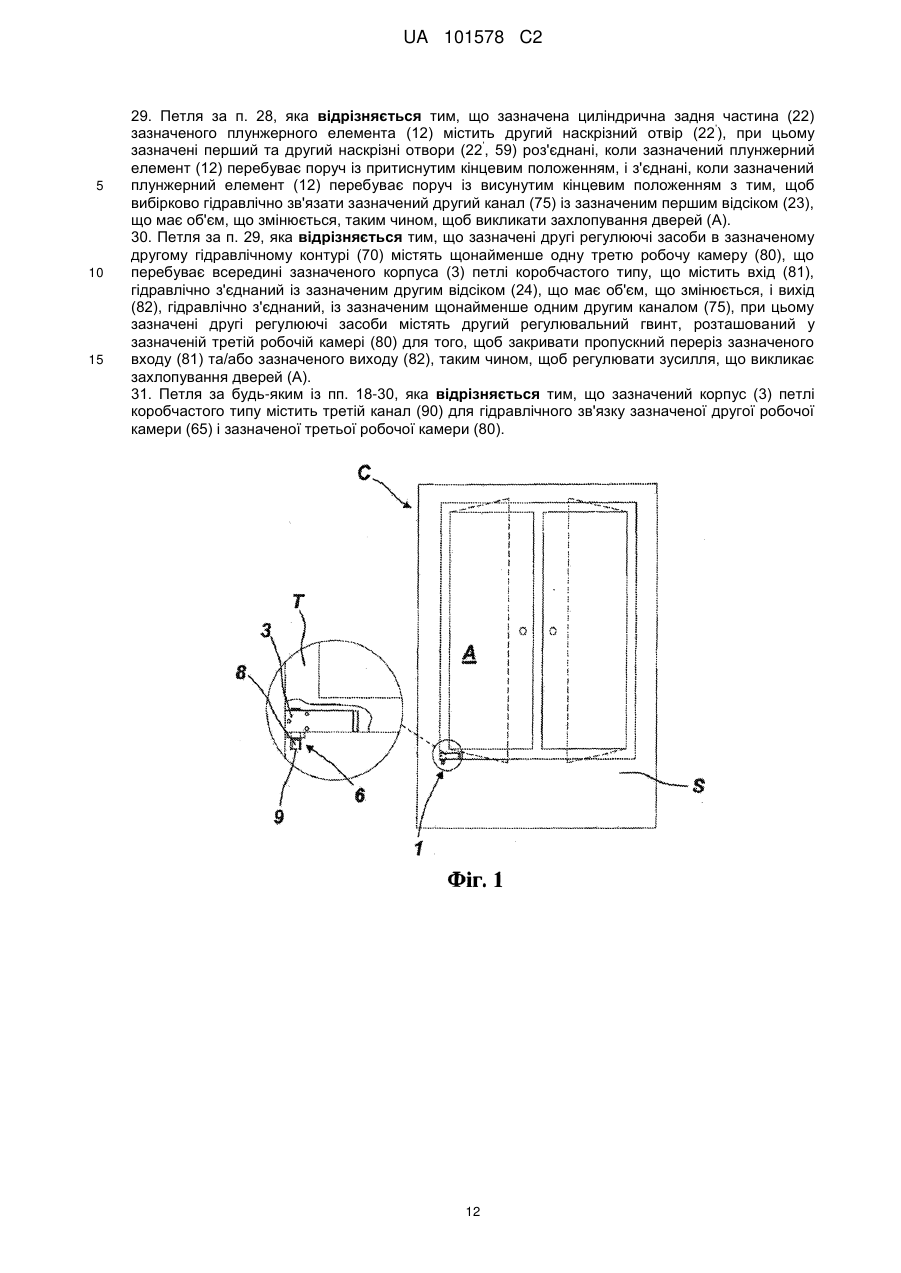

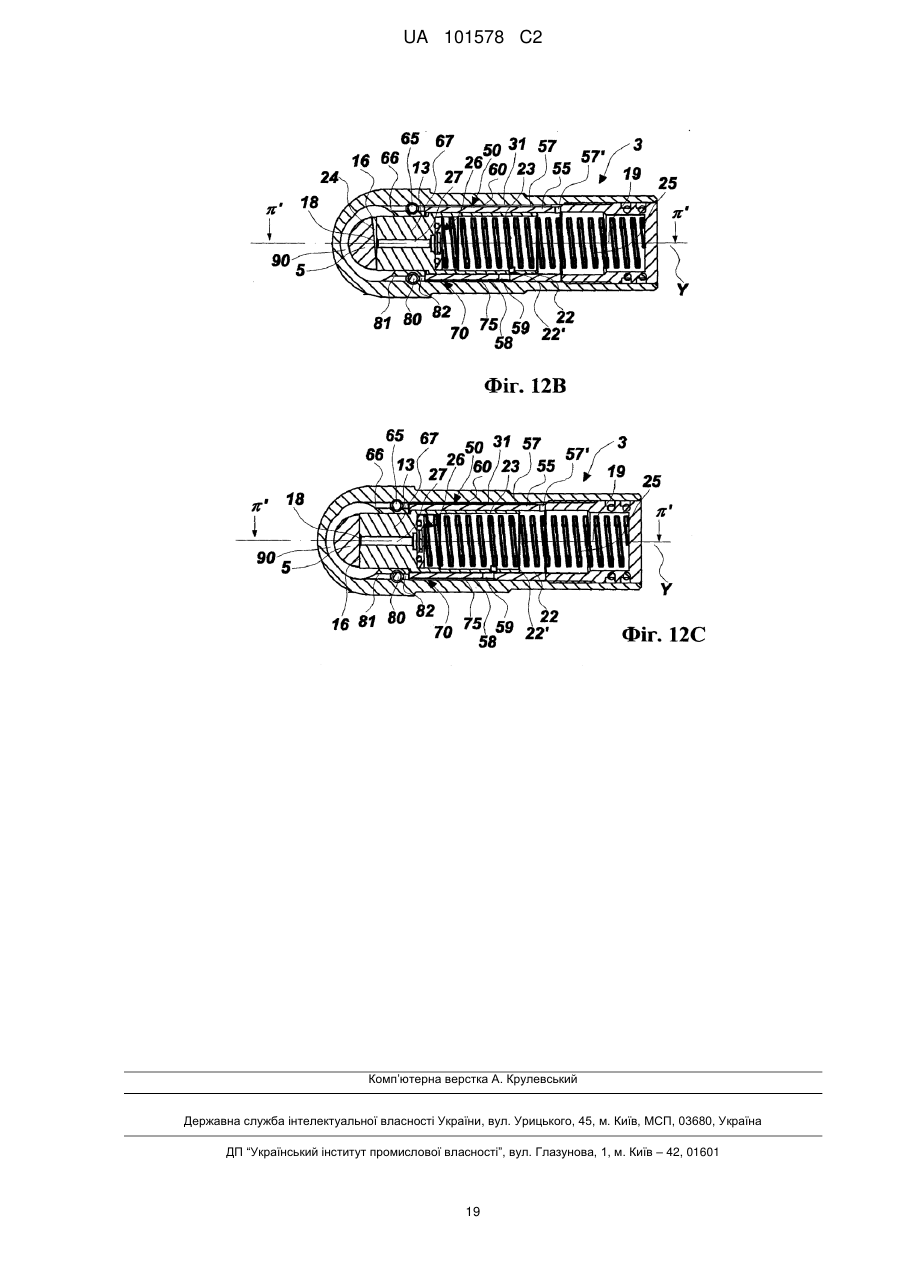

29. Петля за п. 28, яка відрізняється тим, що зазначена циліндрична задня частина (22) зазначеного плунжерного елемента (12) містить другий наскрізний отвір (22'), при цьому зазначені перший та другий наскрізні отвори (22', 59) роз'єднані, коли зазначений плунжерний елемент (12) перебуває поруч із притиснутим кінцевим положенням, і з'єднані, коли зазначений плунжерний елемент (12) перебуває поруч із висунутим кінцевим положенням з тим, щоб вибірково гідравлічно зв'язати зазначений другий канал (75) із зазначеним першим відсіком (23), що має об'єм, що змінюється, таким чином, щоб викликати захлопування дверей (А).

30. Петля за п. 29, яка відрізняється тим, що зазначені другі регулюючі засоби в зазначеному другому гідравлічному контурі (70) містять щонайменше одну третю робочу камеру (80), що перебуває всередині зазначеного корпуса (3) петлі коробчастого типу, що містить вхід (81), гідравлічно з'єднаний із зазначеним другим відсіком (24), що має об'єм, що змінюється, і вихід (82), гідравлічно з'єднаний, із зазначеним щонайменше одним другим каналом (75), при цьому зазначені другі регулюючі засоби містять другий регулювальний гвинт, розташований у зазначеній третій робочій камері (80) для того, щоб закривати пропускний переріз зазначеного входу (81) та/або зазначеного виходу (82), таким чином, щоб регулювати зусилля, що викликає захлопування дверей (А).

31. Петля за будь-яким із пп. 18-30, яка відрізняється тим, що зазначений корпус (3) петлі коробчастого типу містить третій канал (90) для гідравлічного зв'язку зазначеної другої робочої камери (65) і зазначеної третьої робочої камери (80).
