Дверна петля

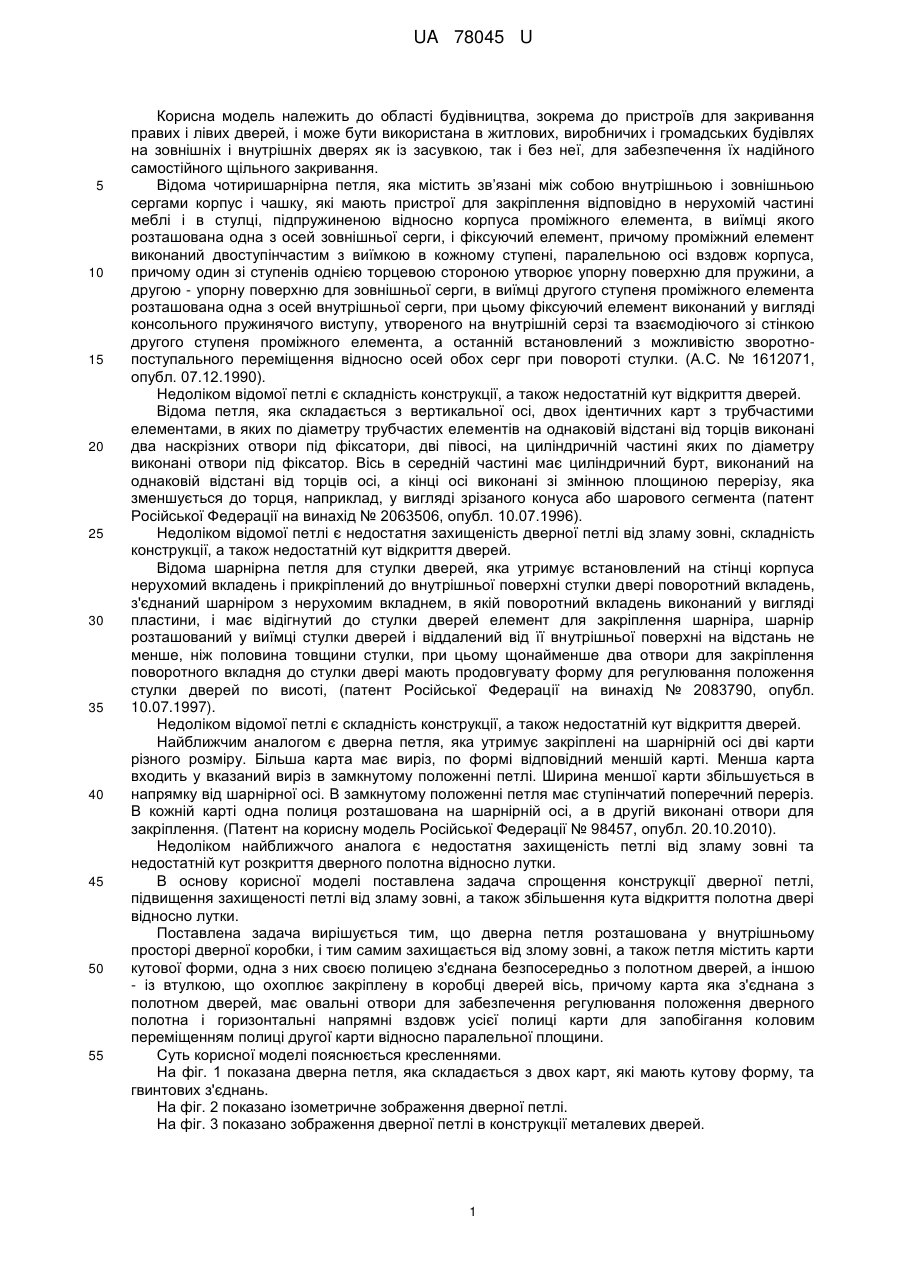

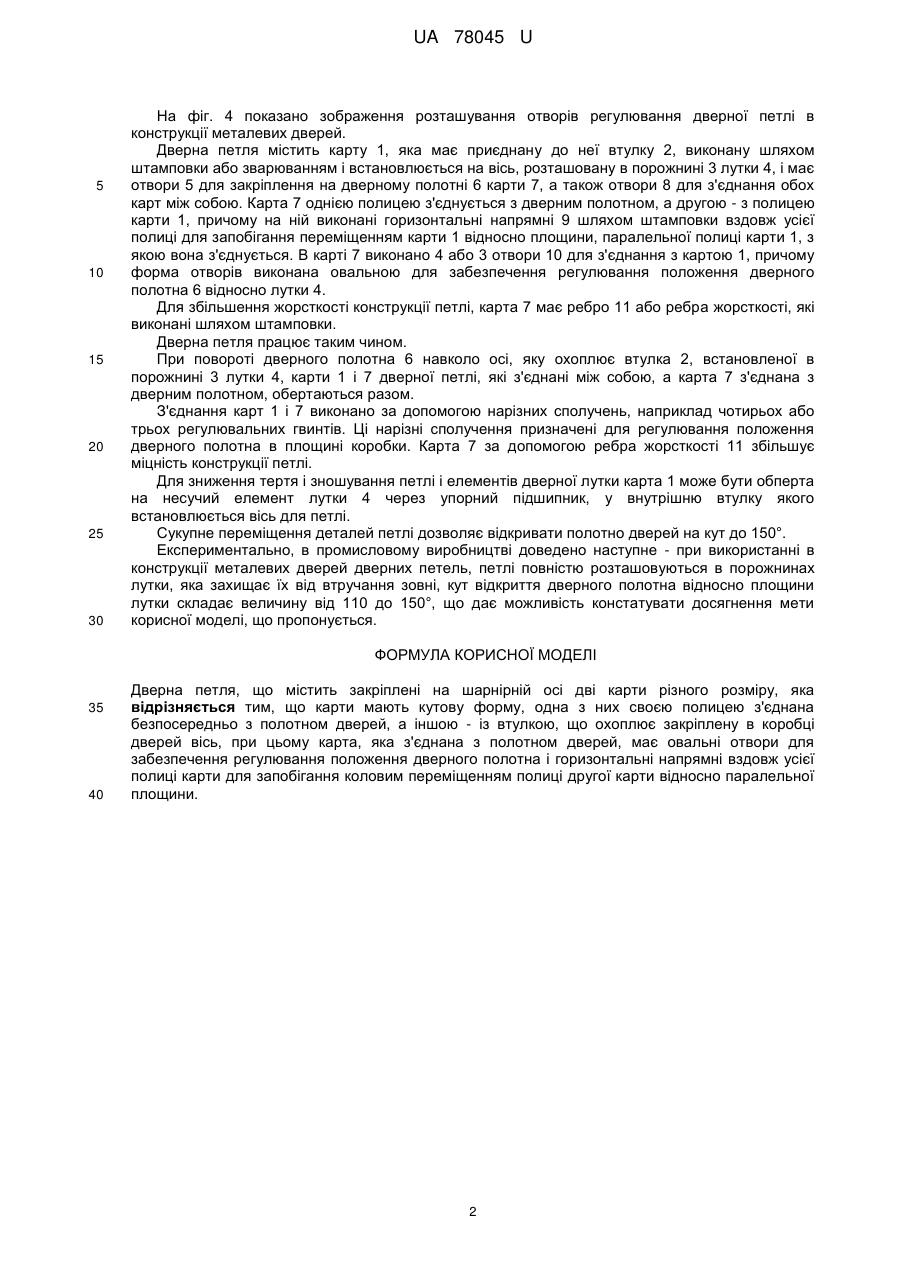

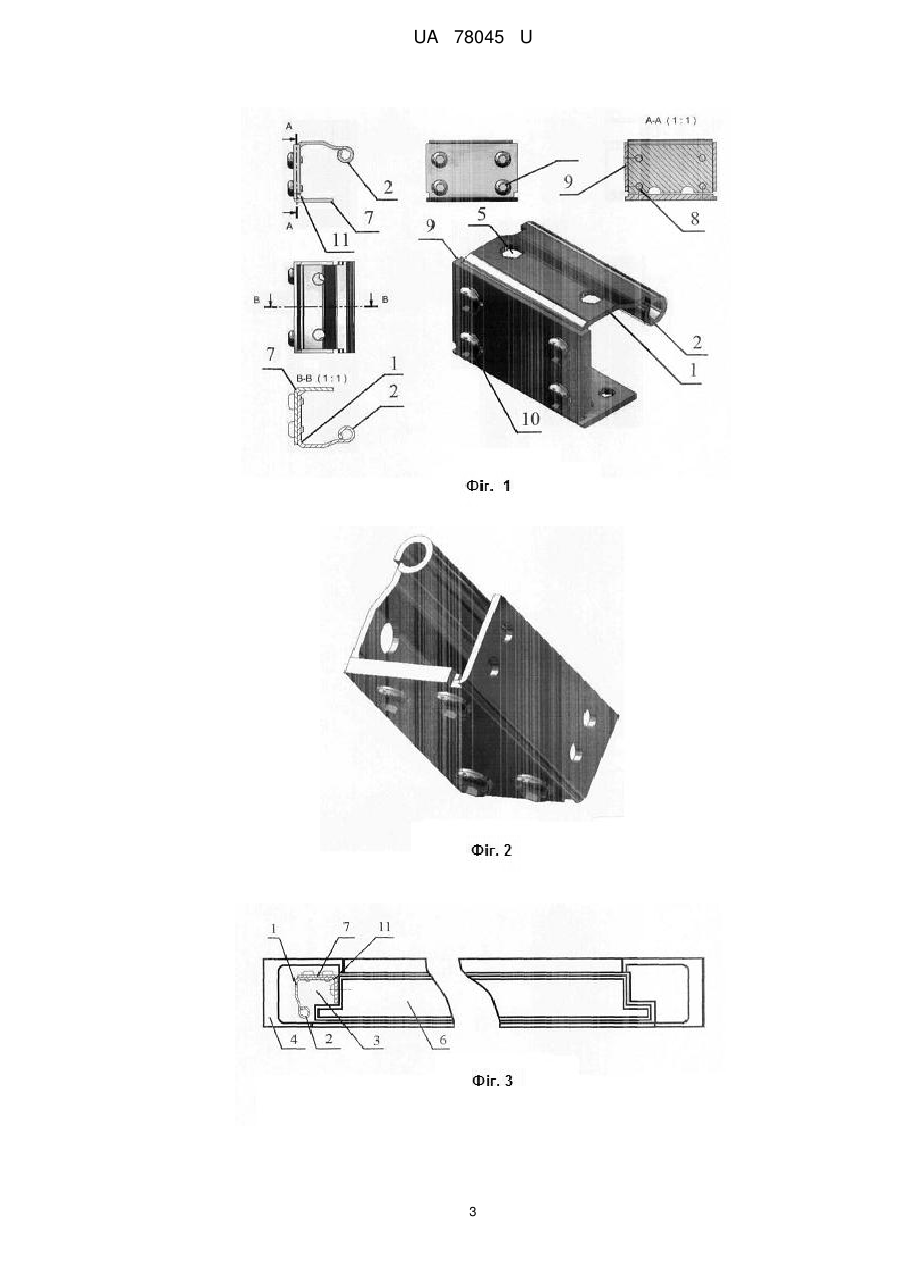

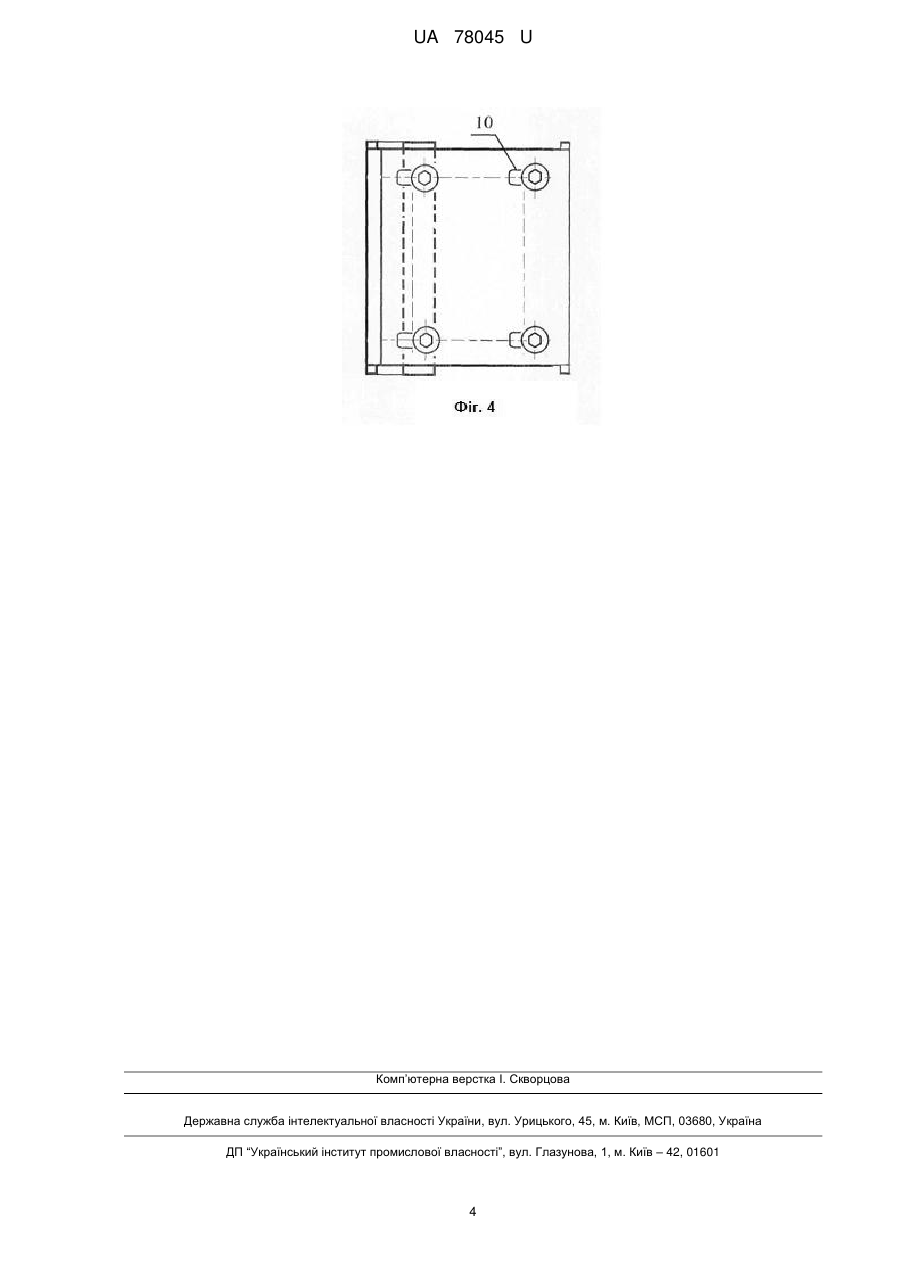

Реферат: UA 78045 U UA 78045 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва, зокрема до пристроїв для закривання правих і лівих дверей, і може бути використана в житлових, виробничих і громадських будівлях на зовнішніх і внутрішніх дверях як із засувкою, так і без неї, для забезпечення їх надійного самостійного щільного закривання. Відома чотиришарнірна петля, яка містить зв’язані між собою внутрішньою і зовнішньою сергами корпус і чашку, які мають пристрої для закріплення відповідно в нерухомій частині меблі і в стулці, підпружиненою відносно корпуса проміжного елемента, в виїмці якого розташована одна з осей зовнішньої серги, і фіксуючий елемент, причому проміжний елемент виконаний двоступінчастим з виїмкою в кожному ступені, паралельною осі вздовж корпуса, причому один зі ступенів однією торцевою стороною утворює упорну поверхню для пружини, а другою - упорну поверхню для зовнішньої серги, в виїмці другого ступеня проміжного елемента розташована одна з осей внутрішньої серги, при цьому фіксуючий елемент виконаний у вигляді консольного пружинячого виступу, утвореного на внутрішній серзі та взаємодіючого зі стінкою другого ступеня проміжного елемента, а останній встановлений з можливістю зворотнопоступального переміщення відносно осей обох серг при повороті стулки. (А.С. № 1612071, опубл. 07.12.1990). Недоліком відомої петлі є складність конструкції, а також недостатній кут відкриття дверей. Відома петля, яка складається з вертикальної осі, двох ідентичних карт з трубчастими елементами, в яких по діаметру трубчастих елементів на однаковій відстані від торців виконані два наскрізних отвори під фіксатори, дві півосі, на циліндричній частині яких по діаметру виконані отвори під фіксатор. Вісь в середній частині має циліндричний бурт, виконаний на однаковій відстані від торців осі, а кінці осі виконані зі змінною площиною перерізу, яка зменшується до торця, наприклад, у вигляді зрізаного конуса або шарового сегмента (патент Російської Федерації на винахід № 2063506, опубл. 10.07.1996). Недоліком відомої петлі є недостатня захищеність дверної петлі від зламу зовні, складність конструкції, а також недостатній кут відкриття дверей. Відома шарнірна петля для стулки дверей, яка утримує встановлений на стінці корпуса нерухомий вкладень і прикріплений до внутрішньої поверхні стулки двері поворотний вкладень, з'єднаний шарніром з нерухомим вкладнем, в якій поворотний вкладень виконаний у вигляді пластини, і має відігнутий до стулки дверей елемент для закріплення шарніра, шарнір розташований у виїмці стулки дверей і віддалений від її внутрішньої поверхні на відстань не менше, ніж половина товщини стулки, при цьому щонайменше два отвори для закріплення поворотного вкладня до стулки двері мають продовгувату форму для регулювання положення стулки дверей по висоті, (патент Російської Федерації на винахід № 2083790, опубл. 10.07.1997). Недоліком відомої петлі є складність конструкції, а також недостатній кут відкриття дверей. Найближчим аналогом є дверна петля, яка утримує закріплені на шарнірній осі дві карти різного розміру. Більша карта має виріз, по формі відповідний меншій карті. Менша карта входить у вказаний виріз в замкнутому положенні петлі. Ширина меншої карти збільшується в напрямку від шарнірної осі. В замкнутому положенні петля має ступінчатий поперечний переріз. В кожній карті одна полиця розташована на шарнірній осі, а в другій виконані отвори для закріплення. (Патент на корисну модель Російської Федерації № 98457, опубл. 20.10.2010). Недоліком найближчого аналога є недостатня захищеність петлі від зламу зовні та недостатній кут розкриття дверного полотна відносно лутки. В основу корисної моделі поставлена задача спрощення конструкції дверної петлі, підвищення захищеності петлі від зламу зовні, а також збільшення кута відкриття полотна двері відносно лутки. Поставлена задача вирішується тим, що дверна петля розташована у внутрішньому просторі дверної коробки, і тим самим захищається від злому зовні, а також петля містить карти кутової форми, одна з них своєю полицею з'єднана безпосередньо з полотном дверей, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, причому карта яка з'єднана з полотном дверей, має овальні отвори для забезпечення регулювання положення дверного полотна і горизонтальні напрямні вздовж усієї полиці карти для запобігання коловим переміщенням полиці другої карти відносно паралельної площини. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показана дверна петля, яка складається з двох карт, які мають кутову форму, та гвинтових з'єднань. На фіг. 2 показано ізометричне зображення дверної петлі. На фіг. 3 показано зображення дверної петлі в конструкції металевих дверей. 1 UA 78045 U 5 10 15 20 25 30 На фіг. 4 показано зображення розташування отворів регулювання дверної петлі в конструкції металевих дверей. Дверна петля містить карту 1, яка має приєднану до неї втулку 2, виконану шляхом штамповки або зварюванням і встановлюється на вісь, розташовану в порожнині 3 лутки 4, і має отвори 5 для закріплення на дверному полотні 6 карти 7, а також отвори 8 для з'єднання обох карт між собою. Карта 7 однією полицею з'єднується з дверним полотном, а другою - з полицею карти 1, причому на ній виконані горизонтальні напрямні 9 шляхом штамповки вздовж усієї полиці для запобігання переміщенням карти 1 відносно площини, паралельної полиці карти 1, з якою вона з'єднується. В карті 7 виконано 4 або 3 отвори 10 для з'єднання з картою 1, причому форма отворів виконана овальною для забезпечення регулювання положення дверного полотна 6 відносно лутки 4. Для збільшення жорсткості конструкції петлі, карта 7 має ребро 11 або ребра жорсткості, які виконані шляхом штамповки. Дверна петля працює таким чином. При повороті дверного полотна 6 навколо осі, яку охоплює втулка 2, встановленої в порожнині 3 лутки 4, карти 1 і 7 дверної петлі, які з'єднані між собою, а карта 7 з'єднана з дверним полотном, обертаються разом. З'єднання карт 1 і 7 виконано за допомогою нарізних сполучень, наприклад чотирьох або трьох регулювальних гвинтів. Ці нарізні сполучення призначені для регулювання положення дверного полотна в площині коробки. Карта 7 за допомогою ребра жорсткості 11 збільшує міцність конструкції петлі. Для зниження тертя і зношування петлі і елементів дверної лутки карта 1 може бути обперта на несучий елемент лутки 4 через упорний підшипник, у внутрішню втулку якого встановлюється вісь для петлі. Сукупне переміщення деталей петлі дозволяє відкривати полотно дверей на кут до 150°. Експериментально, в промисловому виробництві доведено наступне - при використанні в конструкції металевих дверей дверних петель, петлі повністю розташовуються в порожнинах лутки, яка захищає їх від втручання зовні, кут відкриття дверного полотна відносно площини лутки складає величину від 110 до 150°, що дає можливість констатувати досягнення мети корисної моделі, що пропонується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Дверна петля, що містить закріплені на шарнірній осі дві карти різного розміру, яка відрізняється тим, що карти мають кутову форму, одна з них своєю полицею з'єднана безпосередньо з полотном дверей, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, при цьому карта, яка з'єднана з полотном дверей, має овальні отвори для забезпечення регулювання положення дверного полотна і горизонтальні напрямні вздовж усієї полиці карти для запобігання коловим переміщенням полиці другої карти відносно паралельної площини. 2 UA 78045 U 3 UA 78045 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
