Синхронний зв’язок на основі tdm в сценаріях з домінуючими перешкодами

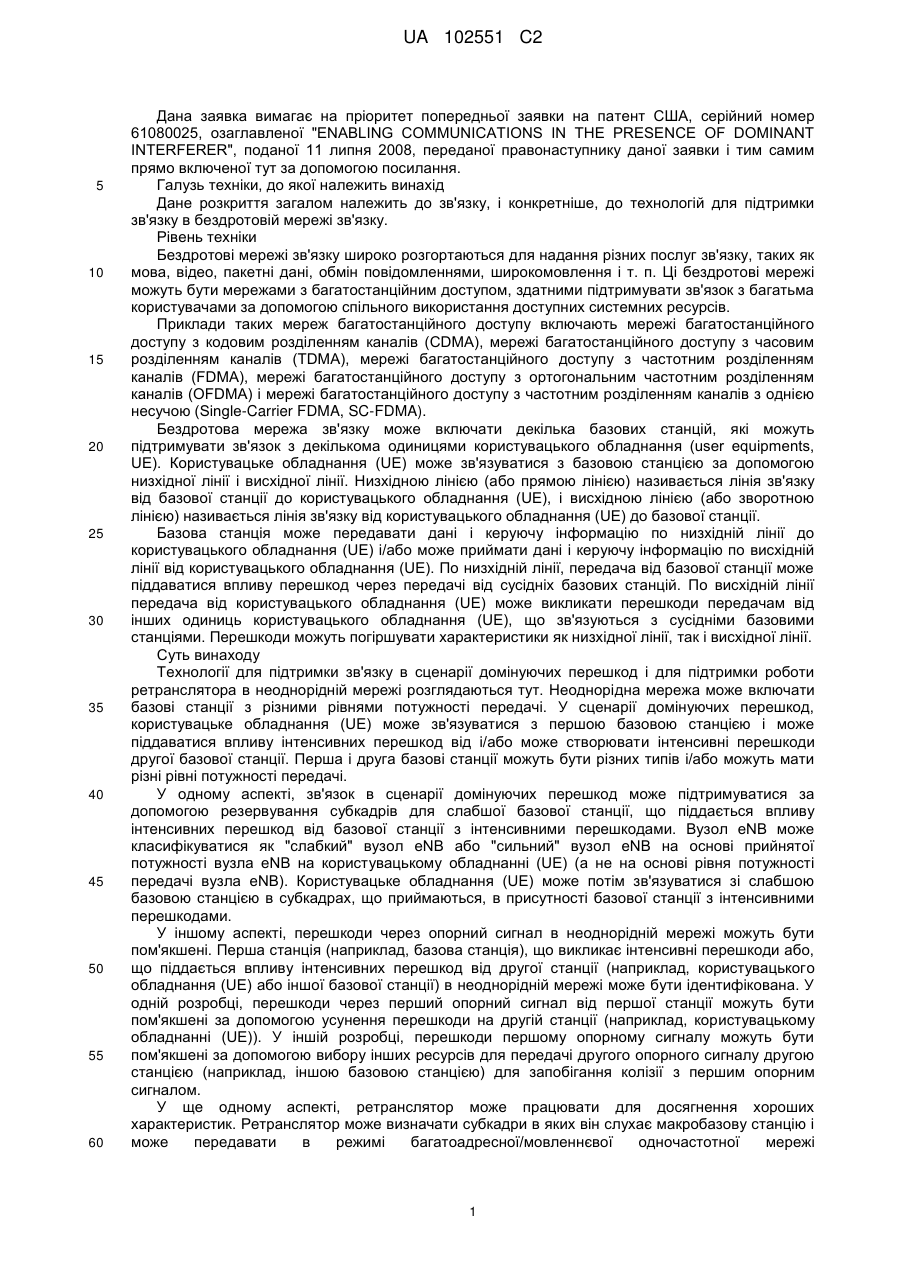

Реферат: Розглядаються технології для підтримки зв’язку в неоднорідній мережі. У одному аспекті, зв’язок в сценарії домінуючих перешкод може підтримуватися за допомогою резервування субкадрів для слабшої базової станції, що піддається впливу інтенсивних перешкод від базової станції з інтенсивними перешкодами. У іншому аспекті, перешкоди через перший опорний сигнал від першої станції (наприклад, базової станції) можуть бути пом’якшені за допомогою усунення перешкод на другій станції (наприклад, користувацькому обладнанні (UE)) або за допомогою вибору інших ресурсів для передачі другого опорного сигналу другою станцією (наприклад, іншою базовою станцією) для запобігання колізії з першим опорним сигналом. У ще одному аспекті, ретранслятор може передавати в MBSFN режимі в субкадрах, в яких він прослуховує макробазову станцію, і в звичайному режимі в субкадрах, в яких він передає користувацькому обладнанню (UE). У ще одному аспекті, станція може передавати більше TDM керуючих символів, ніж домінуюче джерело перешкод. UA 102551 C2 (12) UA 102551 C2 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає на пріоритет попередньої заявки на патент США, серійний номер 61080025, озаглавленої "ENABLING COMMUNICATIONS IN THE PRESENCE OF DOMINANT INTERFERER", поданої 11 липня 2008, переданої правонаступнику даної заявки і тим самим прямо включеної тут за допомогою посилання. Галузь техніки, до якої належить винахід Дане розкриття загалом належить до зв'язку, і конкретніше, до технологій для підтримки зв'язку в бездротовій мережі зв'язку. Рівень техніки Бездротові мережі зв'язку широко розгортаються для надання різних послуг зв'язку, таких як мова, відео, пакетні дані, обмін повідомленнями, широкомовлення і т. п. Ці бездротові мережі можуть бути мережами з багатостанційним доступом, здатними підтримувати зв'язок з багатьма користувачами за допомогою спільного використання доступних системних ресурсів. Приклади таких мереж багатостанційного доступу включають мережі багатостанційного доступу з кодовим розділенням каналів (CDMA), мережі багатостанційного доступу з часовим розділенням каналів (TDMA), мережі багатостанційного доступу з частотним розділенням каналів (FDMA), мережі багатостанційного доступу з ортогональним частотним розділенням каналів (OFDMA) і мережі багатостанційного доступу з частотним розділенням каналів з однією несучою (Single-Carrier FDMA, SC-FDMA). Бездротова мережа зв'язку може включати декілька базових станцій, які можуть підтримувати зв'язок з декількома одиницями користувацького обладнання (user equipments, UE). Користувацьке обладнання (UE) може зв'язуватися з базовою станцією за допомогою низхідної лінії і висхідної лінії. Низхідною лінією (або прямою лінією) називається лінія зв'язку від базової станції до користувацького обладнання (UE), і висхідною лінією (або зворотною лінією) називається лінія зв'язку від користувацького обладнання (UE) до базової станції. Базова станція може передавати дані і керуючу інформацію по низхідній лінії до користувацького обладнання (UE) і/або може приймати дані і керуючу інформацію по висхідній лінії від користувацького обладнання (UE). По низхідній лінії, передача від базової станції може піддаватися впливу перешкод через передачі від сусідніх базових станцій. По висхідній лінії передача від користувацького обладнання (UE) може викликати перешкоди передачам від інших одиниць користувацького обладнання (UE), що зв'язуються з сусідніми базовими станціями. Перешкоди можуть погіршувати характеристики як низхідної лінії, так і висхідної лінії. Суть винаходу Технології для підтримки зв'язку в сценарії домінуючих перешкод і для підтримки роботи ретранслятора в неоднорідній мережі розглядаються тут. Неоднорідна мережа може включати базові станції з різними рівнями потужності передачі. У сценарії домінуючих перешкод, користувацьке обладнання (UE) може зв'язуватися з першою базовою станцією і може піддаватися впливу інтенсивних перешкод від і/або може створювати інтенсивні перешкоди другої базової станції. Перша і друга базові станції можуть бути різних типів і/або можуть мати різні рівні потужності передачі. У одному аспекті, зв'язок в сценарії домінуючих перешкод може підтримуватися за допомогою резервування субкадрів для слабшої базової станції, що піддається впливу інтенсивних перешкод від базової станції з інтенсивними перешкодами. Вузол eNB може класифікуватися як "слабкий" вузол eNB або "сильний" вузол eNB на основі прийнятої потужності вузла eNB на користувацькому обладнанні (UE) (а не на основі рівня потужності передачі вузла eNB). Користувацьке обладнання (UE) може потім зв'язуватися зі слабшою базовою станцією в субкадрах, що приймаються, в присутності базової станції з інтенсивними перешкодами. У іншому аспекті, перешкоди через опорний сигнал в неоднорідній мережі можуть бути пом'якшені. Перша станція (наприклад, базова станція), що викликає інтенсивні перешкоди або, що піддається впливу інтенсивних перешкод від другої станції (наприклад, користувацького обладнання (UE) або іншої базової станції) в неоднорідній мережі може бути ідентифікована. У одній розробці, перешкоди через перший опорний сигнал від першої станції можуть бути пом'якшені за допомогою усунення перешкоди на другій станції (наприклад, користувацькому обладнанні (UE)). У іншій розробці, перешкоди першому опорному сигналу можуть бути пом'якшені за допомогою вибору інших ресурсів для передачі другого опорного сигналу другою станцією (наприклад, іншою базовою станцією) для запобігання колізії з першим опорним сигналом. У ще одному аспекті, ретранслятор може працювати для досягнення хороших характеристик. Ретранслятор може визначати субкадри в яких він слухає макробазову станцію і може передавати в режимі багатоадресної/мовленнєвої одночастотної мережі 1 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 (multicast/broadcast single frequency network, MBSFN) в цих субкадрах. Ретранслятор може також визначати субкадри в яких він передає одиницям користувацького обладнання (UE) і може передавати в звичайному режимі в цих субкадрах. Ретранслятор може передавати опорний сигнал в менших символьних інтервалах в субкадрі в режимі MBSFN, ніж у звичайному режимі. Ретранслятор може також передавати менше керуючих мультиплексованих у часі (time division multiplexed, TDM) символів в субкадрі в режимі MBSFN, ніж у звичайному режимі. У ще одному аспекті, перша станція може передавати більше TDM керуючих символів, ніж домінуюче джерело перешкод для того, щоб поліпшити прийом TDM керуючих символів користувацьким обладнанням (UE). Перша станція (наприклад, пікобазова станція, ретранслятор, і т. п.) може ідентифікувати станцію з інтенсивними перешкодами до першої станції. Перша станція може визначати перше число TDM керуючих символів, що передаються станцією з інтенсивними перешкодами в субкадрі. Перша станція може передавати друге (наприклад, максимальне) число TDM керуючих символів в субкадрі, при цьому друге число TDM керуючих символів більше, ніж перше число TDM керуючих символів. Різні аспекти і функції розкриття розглядаються детальніше нижче. Короткий опис креслень Фіг. 1 показує бездротову мережу зв'язку. Фіг. 2 показує зразкову структуру кадру. Фіг. 3 показує два зразкових формати звичайного субкадру. Фіг. 4 показує два зразкових формати субкадру MBSFN. Фіг. 5 показує зразкову часову шкалу передачі для різних базових станцій. Фіг. 6 і 7 показують процес і пристрій відповідно для пом'якшення перешкод в бездротовій мережі зв'язку. Фіг. 8 і 9 показують процес і пристрій відповідно для роботи ретранслятора. Фіг. 10 і 11 показують процес і пристрій відповідно для передачі керуючої інформації в бездротовій мережі зв'язку. Фіг. 12 показує блок-схему базової станції або ретрансляційної станції і користувацького обладнання (UE). Докладний опис Технології, що розглядаються тут, можуть використовуватися для різних бездротових мереж зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших мереж. Терміни "мережа" і "система" часто використовуються взаємозамінно. Мережа CDMA може здійснювати таку радіотехнологію, як UTRA (Universal Terrestrial Radio Access), cdma2000 і т. п. Технологія UTRA включає широкосмуговий множинний доступ з кодовим розділенням (Wideband CDMA, WCDMA) та інші варіанти CDMA. Технологія cdma2000 покриває стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може здійснювати таку радіотехнологію, як GSM (Global System for Mobile Communications). Мережа OFDMA може здійснювати таку радіотехнологію, як E-UTRA (Evolved UTRA), UMB (Ultra Mobile Broadband), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® і т. п. Технології UTRA і E-UTRA є частиною системи UMTS (Universal Mobile Telecommunication System). Технології 3GPP LTE (Long Term Evolution) і LTE-A (LTE-Advanced) є новими релізами технології UMTS, які використовують технологію E-UTRA. Технології UTRA, EUTRA, UMTS, LTE, LTE-A і GSM розглядаються в документах від організації, що називається "Партнерським проектом по системах 3-го покоління (3rd Generation Partnership Project, 3GPP)". Технології cdma2000 і UMB розглядаються в документах від організації, що називається "Партнерським проектом 2 по системах 3-го покоління (3rd Generation Partnership Project 2, 3GPP2)". Технології, що розглядаються тут, можуть використовуватися для бездротових мереж і радіотехнологій, згаданих вище, а також в інших бездротових мережах і радіотехнологіях. Для ясності, конкретні аспекти технології розглядаються нижче для LTE, і термінологія LTE використовується в основному в описі нижче. Фіг. 1 показує бездротову мережу 100 зв'язку, яка може бути мережею LTE або деякою іншою бездротовою мережею. Бездротова мережа 100 може включати декілька вдосконалених Вузлів В (evolved Node В, eNB) 110, 112, 114 і 116 та інші мережеві об'єкти. Вузол (eNB) може бути станцією, яка зв'язується з користувацьким обладнанням (UE) і може також називатися базовою станцією, Node В, точкою доступу і т. п. Кожний вузол eNB може надавати покриття зв'язку для конкретної географічної зони. У стандарті 3GPP термін "стільник" може належати до зони покриття вузла eNB і/або підсистеми вузлів eNB, що обслуговують цю зону покриття, залежно від контексту, в якому цей термін використовується. Вузол eNB може надавати покриття зв'язку для макростільника, пікостільника, фемтостільника і/або інших типів стільників. Макростільник може покривати відносно велику географічну зону (наприклад, декілька кілометрів в радіусі) і може дозволяти необмежений 2 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступ одиницям користувацького обладнання (UE) з підпискою на обслуговування. Пікостільник може покривати відносно невелику географічну зону і може дозволяти необмежений доступ користувацькому обладнанню (UE) з підпискою на обслуговування. Фемтостільник може покривати відносно невелику географічну зону (наприклад, будинок) і може дозволяти обмежений доступ користувацькому обладнанню (UE), що асоціюється з фемтостільником (наприклад, користувацьке обладнання (UE) в закритій абонентській групі (Closed Subscriber Group, CSG), користувацьке обладнання (UE) для користувачів в будинку і т. п.). Вузол eNB для макростільника може називатися макровузлом eNB. Вузол eNB для пікостільника може називатися піковузлом eNB. Вузол eNB для фемтостільника може називатися фемтовузлом eNB або домашнім вузлом eNB. У прикладі, показаному на фіг. 1, вузол eNB 110 може бути макровузлом eNB для макростільника 102, вузол eNB 112 може бути піковузлом eNB для пікостільника 104, і вузли eNB 114 і 116 можуть бути фемтовузлами eNB для фемтостільників 106 і 108 відповідно. Вузол eNB може підтримувати один або багато (наприклад, три) стільників. Бездротова мережа 100 може також включати ретрансляційні станції. Ретрансляційна станція є станцією, яка приймає передачу даних і/або іншої інформації від висхідної станції (наприклад, вузла eNB або користувацького обладнання (UE)) і передає передачу даних і/або іншої інформації до низхідної станції (наприклад, користувацького обладнання (UE) або вузла eNB). Ретрансляційна станція може також бути користувацьким обладнанням (UE), яке ретранслює передачі для іншого користувацького обладнання (UE). У прикладі, показаному на фіг. 1, ретрансляційна станція 118 може зв'язуватися з макробазовою станцією (eNB) 110 і користувацьким обладнанням (UE) 128 для полегшення зв'язку між вузлом eNB 110 і користувацьким обладнанням (UE) 128. Ретрансляційна станція може також називатися ретрансляційним вузлом eNB, ретранслятором т. п. Бездротова мережа 100 може бути неоднорідною мережею, яка включає вузли eNB різних типів, наприклад, макровузли eNB, піковузли eNB, фемтовузли eNB, ретранслятори і т. п. Ці різні типи вузлів eNB можуть мати різні рівні потужності передачі, різні зони покриття і різний вплив на перешкоди в бездротовій мережі 100. Наприклад, макровузли eNB можуть мати високий рівень потужності передачі (наприклад, 20 Вт), в той час як піковузли eNB, фемтовузли eNB і ретранслятори можуть мати низький рівень потужності передачі (наприклад, 1 Вт). Бездротова мережа 100 може підтримувати синхронну роботу. Для синхронної роботи, вузли eNB можуть мати схожу кадрову синхронізацію, і передачі від різних вузлів eNB можуть бути приблизно вирівняні у часі. Синхронна робота може підтримувати конкретні функції передачі, як розглядається нижче. Мережевий контролер 130 може зв'язуватися з набором вузлів eNB і може надавати координування і керування для цих вузлів eNB. Мережевий контролер 130 може зв'язуватися з вузлами eNB через транспортну мережу. Вузли eNB можуть також зв'язуватися один з одним, наприклад, напряму або не напряму через бездротову або дротову транзитну мережу. Користувацьке обладнання (UE) 122, 124 і 128 може бути розподілене по всій бездротовій мережі 100, і кожна одиниця користувацького обладнання (UE) може бути стаціонарною або рухомою. Користувацьке обладнання (UE) може також називатися терміналом, мобільною станцією, абонентським блоком, станцією і т. п. Користувацьке обладнання (UE) може бути стільниковим телефоном, персональним цифровим помічником (personal digital assistant, PDA), бездротовим модемом, пристроєм бездротового зв'язку, ручним пристроєм, портативним комп'ютером, безшнуровим телефоном, бездротовою станцією WLL (wireless local loop) і т. п. Користувацьке обладнання (UE) може зв'язуватися з макровузлами eNB, піковузлами eNB, фемтовузлами eNB, ретрансляторами і т. п. На фіг. 1, суцільна лінія з подвійними стрілками вказує необхідні передачі між користувацьким обладнанням (UE) і обслуговуючим вузлом eNB, який є вузлом eNB, що призначається для обслуговування користувацького обладнання (UE) по низхідній лінії і/або висхідній лінії. Пунктирна лінія з подвійними стрілками вказує передачі, що заважають, між користувацьким обладнанням (UE) і вузлом eNB. Технологія LTE використовує технологію мультиплексування з ортогональним частотним розділенням (orthogonal frequency division multiplexing, OFDM) на низхідній лінії і технологію мультиплексування з частотним розділенням з однією несучою (single-carrier frequency division multiplexing, SC-FDM) на висхідній лінії. Технології OFDM і SC-FDM розбивають смугу системи на багато які ортогональні піднесучі (K), які також звичайно називаються тональними сигналами і т. п. Кожна піднесуча може модулюватися даними. Загалом, символи модуляції передаються в частотній зоні за допомогою технології OFDM і у часовій зоні за допомогою технології SC-FDM. Рознесення між сусідніми піднесучими може бути фіксованим, і загальне число піднесучих (K) може залежати від смуги система. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 3 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 для смуги системи 1,25, 2,5, 5, 10 або 20 МГц відповідно. Смуга системи може також ділитися на субсмуги. Наприклад, субсмуга може покривати 1.08 МГц, і може бути 1, 2, 4, 8 або 16 субсмуг для смуги системи 1,25, 2,5, 5, 10 або 20 МГц відповідно. Фіг. 2 показує структуру кадру, використовувану в технології LTE. Часова шкала передачі для низхідної лінії може поділятися на одиниці радіокадрів. Кожний радіокадр може мати заздалегідь задану тривалість (наприклад, 10 мілісекунд (мс)) і може поділятися на 10 субкадрів з індексами від 0 до 9. Кожний субкадр може включати два слоти. Кожний радіокадр може таким чином включати 20 слотів з індексами від 0 до 19. Кожний слот може включати L символьних інтервалів, наприклад, L=7 символьних інтервалів для звичайного циклічного префіксу (як показано на фіг. 2) або L=6 символьних інтервалів для розширеного циклічного префіксу. 2L символьним інтервалам в кожному субкадрі можуть бути призначені індекси від 0 до 2L-1. Доступні частотно-часові ресурси можуть поділятися на ресурсні блоки. Кожний ресурсний блок може покривати N піднесучих (наприклад, 12 піднесучих) в одному слоті і може включати декілька ресурсних елементів. Кожний ресурсний елемент може покривати одну піднесучу на одному символьному інтервалі і може використовуватися для передачі одного символу модуляції, який може мати дійсне або комплексне значення. Вузол eNB може передавати один OFDM-символ на кожному символьному інтервалі. Кожний OFDM-символ може включати символи модуляції на піднесучих, використовуваних для передачі, і нульові символи з нульовими значеннями сигналу на піднесучих, що залишилися. У технології LTE, вузол eNB може передавати первинний синхросигнал (primary synchronization signal, PSS) і вторинний синхросигнал (secondary synchronization signal, SSS) в центрі 1.08 МГц смуги системи для кожного стільника в базовій станції (eNB). Первинний і вторинний синхросигнали можуть передаватися на символьних інтервалах 6 і 5 відповідно, в кожному із субкадрів 0 і 5 кожного радіокадру із звичайним циклічним префіксом, як показано на фіг. 2. Синхросигнали можуть використовуватися одиницями користувацького обладнання (UE) для пошуку і збору даних про стільники. Вузол eNB може передавати фізичний широкомовний канал (Physical Broadcast Channel, PBCH) на символьних інтервалах з 0 по 3 в слоті 1 субкадру 0 в конкретних радіокадрах. Канал PBCH може передавати конкретну системну інформацію. Вузол eNB може передавати канал PCFICH (Physical Control Format Indicator Channel) в першому символьному інтервалі кожного субкадру, як показано на фіг. 2. Канал PCFICH може передавати число (M) символьних інтервалів, використовуваних для каналів керування в субкадрі, де M може дорівнювати 1, 2 або 3 і може мінятися від субкадру до субкадру. Число M може також дорівнювати 4 для невеликої смуги системи, наприклад, менше ніж з 10 ресурсними блоками. Вузол eNB може передавати канал PHICH (Physical HARQ Indicator Channel) і фізичний низхідний канал керування (Physical Downlink Control Channel, PDCCH) в перших M символьних інтервалах кожного субкадру (не показано на Фіг. 2). Канал PHICH може передавати інформацію для підтримки гібридної автоматичної повторної передачі (hybrid automatic retransmit, HARQ). Канал PDCCH може передавати інформацію по розподілу ресурсів для одиниць користувацького обладнання (UE) і керуючу інформацію для низхідних каналів. Перші M OFDM-символів субкадру можуть також називатися TDM керуючими символами. TDM керуючий символ може бути OFDM-символом, що передає керуючу інформацію. Вузол eNB може передавати фізичний низхідний загальний канал (Physical Downlink Shared Channel, PDSCH) в символьних інтервалах, що залишилися, кожного субкадру. Канал PDSCH може передавати дані для одиниць користувацького обладнання (UE), даних, що плануються для передачі по низхідній лінії. Різні сигнали і канали в системі LTE розглядаються в документі TS 36.211 стандарту 3GPP, озаглавленому "Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation", який знаходиться у відкритому доступі. Технологія LTE підтримує передачу одноадресної інформації конкретним одиницям користувацького обладнання (UE). Технологія LTE також підтримує передачу широкомовної інформації всім одиницям користувацького обладнання (UE) і багатоадресної інформації групі одиниць користувацького обладнання (UE). Багатоадресна/ широкомовна передача може також називатися MBSFN передачею. Субкадр, використовуваний для передачі одноадресної інформації, може називатися регулярним субкадром. Субкадр, використовуваний для передачі багатоадресної і/або широкомовної інформації, може називатися MBSFN субкадром. Фіг. 3 показує два зразкових формати 310 і 320 звичайного субкадру, які можуть використовуватися для передачі одноадресної інформації конкретним одиницям користувацького обладнання (UE) по низхідній лінії. Для нормального циклічного префіксу в LTE, слот зліва включає сім символьних інтервалів від 0 до 6, і слот праворуч включає сім символьних інтервалів від 7 до 13. 4 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 Формат 310 субкадру може використовуватися вузлом eNB, обладнаним двома антенами. Опорний сигнал для конкретного стільника може передаватися в символьних інтервалах 0, 4, 7 і 11 і може використовуватися одиницями користувацького обладнання (UE) для оцінювання параметрів каналу. Опорним сигналом є апріорно відомий передавачу і приймачу сигнал і може також називатися пілотним сигналом. Опорним сигналом для конкретного стільника є опорний сигнал, який є конкретним для стільника, наприклад, що генерується з однією або більше символьними послідовностями, що визначаються на основі ідентифікатора (identity, ID) стільника. Для простоти, опорний сигнал для конкретного стільника може називатися просто опорним сигналом. На Фіг. 3, для даного ресурсного елементу з поміткою R1, опорний символ може передаватися по цьому ресурсному елементу від антени i, і символи не можуть передаватися по цьому ресурсному елементу від інших антен. Формат 320 субкадру може використовуватися вузлом eNB обладнаним чотирма антенами. Опорний сигнал може передаватися в символьних інтервалах 0, 1, 4, 7, 8 і 11. У прикладі, показаному на фіг. 3, три TDM керуючі символи передаються в частотній зоні в регулярному субкадрі з M=3. Канал PCFICH може передаватися в символьному інтервалі 0, і канали PDCCH і PHICH можуть передаватися в символьних інтервалах з 0 по 2. Канал PDSCH може передаватися в символьних інтервалах, що залишилися, з 3 по 13 субкадру. Фіг. 4 показує два зразкових формати 410 і 420 субкадру MBSFN, які можуть використовуватися для передачі широкомовної/багатоадресної інформації одиницям користувацького обладнання (UE) по низхідній лінії. Формат субкадру 410 може використовуватися базовою станцією (eNB), обладнаною двома антенами. Опорний сигнал може передаватися в символьному інтервалі 0. Для прикладу, показаного на Фіг. 4, M=1 і один TDM керуючий символ може передаватися в MBSFN субкадрі. Формат 420 субкадру може використовуватися вузлом eNB, обладнаним чотирма антенами. Опорний сигнал може передаватися в символьних інтервалах 0 і 1. Для прикладу, показаному на фіг. 4, M=2 і два TDM керуючі символи можуть передаватися в MBSFN субкадрі. Загалом, канал PCFICH може передаватися в символьному інтервалі 0 MBSFN субкадру, і канали PDCCH і PHICH можуть передаватися в символьних інтервалах з 0 по M-1. Широкомовна/багатоадресна інформація може передаватися в символьних інтервалах з M по 13 MBSFN субкадру. Альтернативно, передачі не можуть передаватися в символьних інтервалах з M по 13. Фіг. 3 і 4 показують деякі формати субкадрів, які можуть використовуватися для низхідної лінії. Інші формати субкадрів можуть також використовуватися, наприклад, більше, ніж для двох антен на вузлі eNB. Вузол eNB або ретранслятор може працювати в звичайному режимі, MBSFN режимі і/або інших режимах роботи. Вузол eNB або ретранслятор може перемикати режим від субкадру до субкадру або на нижчій швидкості. У звичайному режимі, вузол eNB або ретранслятор може передавати, використовуючи регулярний формат субкадру, наприклад, як показано на фіг. 3. Звичайний режим може асоціюватися з конкретними характеристиками, такими як конфігуроване число TDM керуючих символів, опорний сигнал, що відправляється від кожної антени в двох або більше символьних інтервалах субкадру і т. п. В MBSFN режимі, вузол eNB або ретранслятор може передавати, використовуючи MBSFN формат субкадру, наприклад, як показано на фіг. 4. MBSFN режим може асоціюватися з конкретними характеристиками, такими як мінімальне число TDM керуючих символів, опорний сигнал, що відправляється від кожної антени на одному символьному інтервалі субкадру, і т. п. Вузол eNB або ретранслятор може передавати керуючу інформацію і опорний сигнал в менших символьних інтервалах в MBSFN режимі, ніж в звичайному режимі, наприклад, як показано на фіг. 3 і 4. Вузол eNB або ретранслятор може також передавати менше TDM керуючих символів в MBSFN режимі, ніж в звичайному режимі. MBSFN режим таким чином може бути бажаним при певних сценаріях роботи, як розглядається нижче. Користувацьке обладнання (UE) може знаходитися в межах покриття декількох вузлів eNB. Один з цих вузлів eNB може бути вибраний для обслуговування користувацького обладнання (UE). Обслуговуючий вузол eNB може бути вибраний на основі різних критеріїв, таких як потужність, що приймається, втрати в тракті, відношення сигнал-шум (signal-to-noise ratio, SNR) і т. п. Користувацьке обладнання (UE) може працювати в сценарії домінуючих перешкод, в якому користувацьке обладнання (UE) може піддаватися впливу інтенсивних перешкод від одного або більше вузлів eNB з перешкодами. Сценарій домінуючих перешкод може відбутися через обмежену асоціацію. Наприклад, на фіг. 1, користувацьке обладнання (UE) 124 може знаходитися близько до фемтовузла eNB 114 і може забезпечувати високу потужність, що 5 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 приймається, для вузла eNB 114. Однак, користувацьке обладнання (UE) 124 може не мати доступу до фемтовузла eNB 114 через обмежену асоціацію і може потім підключитися до макровузла eNB 110 з нижчою потужністю, що приймається, (як показано на фіг. 1) або до фемтовузла eNB 116 також з нижчою потужністю, що приймається, (не показано на фіг. 1). Користувацьке обладнання (UE) 124 може тоді піддаватися впливу інтенсивних перешкод від фемтовузла eNB 114 по низхідній лінії і може також створювати інтенсивні перешкоди вузлу eNB 114 по висхідній лінії. Сценарій домінуючих перешкод може також відбутися через збільшення відстані, що є сценарієм, в якому користувацьке обладнання (UE) з'єднується з вузлом eNB з нижчими втратами в тракті і можливо нижчим SNR серед всіх вузлів eNB, виявлених користувацьким обладнанням (UE). Наприклад, на фіг. 1, користувацьке обладнання (UE) 122 може виявити макровузол eNB 110 і піковузол eNB 112 і може мати нижчу потужність, що приймається, для піковузла eNB 112, ніж для макровузла eNB 110. Проте, може бути бажано для користувацького обладнання (UE) 122 з'єднуватися з піковузлом eNB 112, якщо втрати в тракті для піковузла eNB 112 нижчі, ніж втрати в тракті для макровузла eNB 110. Це може привести до менших перешкод бездротової мережі для даної швидкості даних для користувацького обладнання (UE) 122. У одному аспекті, зв'язок в сценарії домінуючих перешкод може підтримуватися за допомогою резервування субкадрів для слабшого вузла eNB, що піддається впливу інтенсивних перешкод від сильного вузла eNB, що заважає. Користувацьке обладнання (UE) може потім зв'язуватися зі слабшим вузлом eNB в субкадрах, що приймаються, в присутності сильного вузла eNB, що заважає. Вузол eNB може класифікуватися як "слабкий" вузол eNB або "сильний" вузол eNB на основі прийнятої потужності вузла eNB на користувацькому обладнанні (UE) (а не на основі на рівні потужності передачі вузла eNB). Крім того, різні вузли eNB можуть передавати їх синхросигнали так, що перешкоди від домінуючого джерела перешкод можуть бути відвернені. У одній розробці, вузли eNB і ретранслятори можуть розміщуватися в різних групах. Кожна група може включати вузли eNB і/або ретранслятори, які не є домінуючими джерелами перешкод один для одного. Наприклад, одна група може включати макровузли eNB, інша група може включати піковузли eNB і ретранслятори, і одна або більше груп можуть включати фемтовузли eNB. Ретранслятори можуть мати схожий рівень потужності передачі як піковузли eNB і таким чином можуть групуватися з піковузлами eNB. Фемтовузли eNB можуть поділятися на багато які групи, якщо вони є домінуючими джерелами перешкод один для одного. Маючи кожну групу, яка включає вузли eNB, що не є домінуючими джерелами перешкод один одному, outage сценарії можуть бути відвернені і переваги розширення відстані можуть бути реалізовані. У одній розробці, різні групи вузлів eNB можуть асоціюватися з різними зміщеннями субкадрів. Синхронізація вузлів eNB в різних групах може бути зміщена один від одного на ціле число субкадрів. Наприклад, коли макровузли eNB в першій групі передають субкадр 0, піковузли eNB у другій групі можуть передавати субкадр 1, фемтовузли eNB в третій групі можуть передавати субкадр 2 і т. д. Використання зміщення субкадрів може дозволяти вузлам eNB і ретрансляторам в різних групах передавати їх синхросигнали так, що одиниці користувацького обладнання (UE) можуть детектувати ці сигнали. Фіг. 5 показує зразкову часову шкалу передачі для чотирьох груп вузлів eNB і ретранслятора. Перша група може включати макровузол eNB 110, який може мати свій субкадр 0, що починається в момент часу T 0. Друга група може включати піковузол eNB 112 і ретранслятор 118, які можуть мати їх субкадр 0, що починається на один субкадр після часу T0. Третя група може включати фемтовузол eNB 114, який може мати свій субкадр 0, що починається на два субкадри після часу T 0. Четверта група може включати фемтовузол eNB 116, який може мати свій субкадр 0, що починається на три субкадри після T 0. Загалом, будьяке число груп може бути сформоване і кожна група може включати будь-яке число вузлів eNB і/або ретрансляторів. У одній розробці, сильний вузол eNB, що заважає, може резервувати або очищати деякі субкадри для слабшого вузла eNB, щоб дозволити слабшому вузлу eNB зв'язуватися з її одиницями користувацького обладнання (UE). Вузол eNB, що заважає, може передавати як можна менше в субкадрах, що приймаються, для зменшення перешкод слабшого вузла eNB. У одній розробці, вузол eNB, що заважає, може конфігурувати зарезервовані субкадри як MBSFN субкадри. Вузол eNB, що заважає, може передавати тільки канал PCFICH with M=1 і опорний сигнал в першому символьному інтервалі кожного зарезервованого субкадру і може нічого не передавати в символьних інтервалах субкадру, що залишилися, наприклад, як показано на фіг. 4. У іншій розробці, вузол eNB, що заважає, може працювати в режимі 1-Tx з 6 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 однією передавальною антеною або в режимі 2-Tx з двома передавальними антенами. Вузол eNB, що заважає, може передавати канал PCFICH з M=1 і опорний сигнал в кожному зарезервованому субкадрі, наприклад, як показано на фіг. 3. У ще одній розробці, вузол eNB, що заважає, може передавати опорний сигнал, але може уникати передачі каналу PCFICH в субкадрах, що приймаються, для зменшення перешкоди слабшого вузла eNB. Для розглянутих вище розробок, вузол eNB, що заважає, може уникати передачі інших керуючих каналів, таких як канали PHICH і PDCCH, а також даних в кожному зарезервованому субкадрі. У ще одній розробці, вузол eNB, що заважає, може нічого не передавати в кожному зарезервованому субкадрі з тим, щоб уникнути впливу будь-яких перешкод слабшого вузла eNB. Вузол eNB, що заважає, може також передавати в субкадрах, що приймаються, іншими способами. Вузол eNB, що заважає, може передавати найменше число символів модуляції, необхідне стандартом LTE в кожному зарезервованому субкадрі. У прикладі, показаному на фіг. 5, макровузол eNB 110 резервує субкадри 1 і 6 для піковузла eNB 112 і передає один TDM керуючий символ з M=1 для каналу PCFICH в кожному зарезервованому субкадрі. Фемтовузол eNB 114 (femto eNB А) резервує субкадри 3 і 8 для макровузла eNB 110, резервує субкадри 4 і 9 для піковузла eNB 112 і резервує субкадр 1 для фемтовузла eNB 116 (femto eNB В). Фемтовузол eNB 114 передає один TDM керуючий символ з M=1 для каналу PCFICH в кожному зарезервованому субкадрі. Фемтовузол eNB 116 резервує субкадри 2 і 7 для макровузла eNB 110, резервує субкадри 3 і 8 для піковузла eNB 112 і резервує субкадр 9 для фемтовузла eNB 114. Фемтовузол eNB 116 передає один TDM керуючий символ з M=1 для каналу PCFICH в кожному зарезервованому субкадрі. Як показано на фіг. 5, субкадри, зарезервовані для макровузла eNB 110 фемтовузлами eNB 114 і 116, вирівнюються у часі і дозволяють макровузлу eNB передавати в його субкадрах 0 і 5 з невеликими перешкодами від фемтовузлів eNB. Субкадри, зарезервовані для піковузла eNB 112 макровузлом eNB 110 і фемтовузлами eNB 114 і 116, вирівнюються у часі і дозволяють піковузлу eNB передавати в його субкадрах 0 і 5 з невеликими перешкодами від макро і фемтовузлів eNB. Посилаючись знову на фіг. 2, кожний вузол eNB може передавати свої синхросигнали в субкадрах 0 і 5 і може також передавати канал PBCH в субкадрі 0. Користувацьке обладнання (UE) може шукати синхросигнали, коли виявляє вузли eNB, і може приймати канал PBCH від кожного виявленого вузла eNB для зв'язку з вузлом eNB. Щоб дозволити одиницям користувацького обладнання (UE) виявити слабкий вузол eNB, сильний вузол eNB, що заважає, може резервувати або очищати субкадри, в яких синхросигнали і канал PBCH передаються слабшому вузлу eNB. Це очищення може бути зроблене для всіх субкадрів або тільки деяких субкадрів, в яких синхросигнали і канал PBCH передаються слабшому вузлу eNB. Очищення повинно бути зроблене так, щоб одиниці користувацького обладнання (UE) могли визначити слабший вузол eNB в розумні терміни. Посилаючись на приклад, показаний на фіг. 5, субкадри 0 і 5 макровузла eNB 110 очищаються фемтовузлами eNB 114 і 116 для запобігання перешкод синхросигналам і каналу PBCH від макровузла eNB. Субкадри 0 і 5 піковузли eNB 112 очищаються макровузлом eNB 110 і фемтовузлами eNB 114 і 116 для запобігання перешкод синхросигналам і каналу PBCH від піковузла eNB. Субкадр 0 фемтовузла eNB 114 очищається фемтовузлом eNB 116, і субкадр 0 фемтовузла eNB 116 очищається фемтовузлом eNB 114. У одній розробці, вузли eNB можуть зв'язуватися через транзитну мережу для встановлення резервування/очищення субкадрів. У іншій розробці, користувацьке обладнання (UE), бажаючи зв'язуватися зі слабким вузлом eNB, може запитати вузол eNB, що заважає, зарезервувати деякі субкадри для слабшого вузла eNB. У ще одній розробці, призначений мережевий об'єкт може вирішити зарезервувати субкадри для вузлів eNB, наприклад, на основі запитів даних, відправлених одиницям користувацького обладнання (UE) різними вузлами eNB і/або звітів від вузлів eNB. Для всіх розробок, субкадри можуть бути зарезервовані на основі різних критеріїв, таких як завантаження на вузлі eNB, число вузлів eNB поблизу, число одиниць користувацького обладнання (UE) в межах покриття кожного вузла eNB, звіти про вимірювання пілотних сигналів від одиниць користувацького обладнання (UE) і т. п. Наприклад, макровузол eNB може резервувати субкадр, щоб дозволити багатьом піковузлам eNB і/або фемтовузлам eNB зв'язуватися з їх одиницями користувацького обладнання (UE), що може забезпечувати виграш розподілу стільників. Кожний вузол eNB може передавати свій опорний сигнал по набору піднесучих, що визначається на основі ідентифікатора (ID) стільника. У одній розробці, простір ідентифікаторів (ID) стільників сильних вузлів eNB, що заважають, (таких, як макровузли) і слабких вузлів eNB (таких, як піковузли) може визначатися так, що опорні сигнали цих вузлів eNB передаються по 7 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 різних піднесучих і не заважають один одному. Деякі вузли eNB (такі, як фемтовузли і ретранслятори) можуть конфігуруватися самостійно. Ці вузли eNB можуть вибирати їх ідентифікатори (ID) стільників так, щоб їх опорні сигнали не заважали опорним сигналам сильних сусідніх вузлів eNB. Користувацьке обладнання (UE) може зв'язуватися зі слабким вузлом eNB в зарезервованому субкадрі і може піддаватися впливу інтенсивних перешкод через канал PCFICH, опорний сигнал і можливо інші передачі від сильного вузла eNB, що заважає. У одній розробці, користувацьке обладнання (UE) може відкидати кожний TDM керуючий символ з інтенсивними перешкодами від вузла eNB, що заважає, і може обробляти TDM керуючі символи, що залишилися. У іншій розробці, користувацьке обладнання (UE) може відкидати прийняті символи на піднесучих з інтенсивними перешкодами і може обробляти прийняті символи, що залишилися. Користувацьке обладнання (UE) може також обробляти прийняті символи і TDM керуючі символи іншими способами. Користувацьке обладнання (UE) може отримувати оцінювання параметрів каналу для слабшої базової станції (eNB) на основі опорного сигналу, що передається слабшим вузлом eNB. Опорний сигнал слабшого вузла eNB може передаватися по різних піднесучих і може не перекриватися з опорним сигналом сильного вузла eNB, що заважає. У цьому випадку, користувацьке обладнання (UE) може отримувати оцінювання параметрів каналу для слабшого вузла eNB на основі опорного сигналу від цього вузла eNB. Якщо опорний сигнал слабшого вузла eNB заважає опорному сигналу вузла eNB, що заважає, тоді користувацьке обладнання (UE) може виконувати оцінювання параметрів каналу з придушенням перешкод. Користувацьке обладнання (UE) може оцінювати перешкоди через опорний сигнал від вузла eNB, що заважає, на основі відомих опорних символів, що передаються цим вузлом eNB, і відомих піднесучих, по яких опорний сигнал передається. Користувацьке обладнання (UE) може відняти оцінені перешкоди з прийнятого сигналу на користувацькому обладнанні (UE) для видалення перешкод через базову станцію (eNB), що заважає, і може потім отримувати оцінювання параметрів каналу для слабшого вузла eNB на основі сигналу з усуненими перешкодами. Користувацьке обладнання (UE) може також виконувати усунення перешкод для керуючих каналів (наприклад, каналу PCFICH) від вузла eNB, що заважає, який заважає опорному сигналу від слабшого вузла eNB. Користувацьке обладнання (UE) може декодувати кожний такий керуючий канал від вузла eNB, що заважає, оцінювати перешкоди через кожний декодований керуючий канал, відняти оцінені перешкоди з прийнятого сигналу і отримувати оцінювання параметрів каналу для слабшого вузла eNB після віднімання оцінених перешкод. Загалом, користувацьке обладнання (UE) може виконувати усунення перешкод для будь-якої передачі від вузла eNB, що заважає, який може декодуватися для того, щоб поліпшити характеристики оцінювання параметрів каналу. Користувацьке обладнання (UE) може декодувати керуючі канали (наприклад, канали PBCH, PHICH і PDCCH) а також канал даних (наприклад, канал PDSCH) від слабшого вузла eNB на основі оцінювання параметрів каналу. Слабший вузол eNB може передавати керуючу інформацію і дані користувацькому обладнанню (UE) в субкадрі, зарезервованому вузлом eNB, що заважає. Вузол eNB, що заважає, може передавати тільки перший TDM керуючий символ в субкадрі, наприклад, як показано на фіг. 4. У цьому випадку, користувацьке обладнання (UE) може піддаватися впливу інтенсивних перешкод тільки на першому TDM керуючому символі і може не піддаватися впливу перешкод від вузла eNB, що заважає, на TDM керуючих символах в субкадрі, що залишилися. Слабший вузол eNB може передавати керуючу інформацію таким чином, щоб полегшити надійний прийом користувацьким обладнанням (UE) в присутності вузла eNB, що заважає. У одній розробці, слабший вузол eNB може передавати три TDM керуючі символи в зарезервованому субкадрі за допомогою встановлення M=3 для каналу PCFICH. У іншій розробці, слабший вузол eNB може передавати заздалегідь задане число TDM керуючих символів в зарезервованому субкадрі. Для обох розробок, користувацьке обладнання (UE) може знати число TDM керуючих символів, що передаються слабшим вузлом eNB. Користувацькому обладнанню (UE) не потрібно буде декодувати канал PCFICH, що передається слабшим вузлом eNB в першому TDM керуючому символі, який може піддаватися впливу інтенсивних перешкод від вузла eNB, що заважає. Слабший вузол eNB може передавати три передачі каналу PHICH в трьох TDM керуючих символах, одна PHICH передача в кожному TDM керуючому символі. Користувацьке обладнання (UE) може декодувати канал PHICH на основі двох PHICH передач, що передаються у другому і третьому TDM керуючих символах, які можуть не піддаватися впливу перешкод від вузла eNB, що заважає. Користувацьке обладнання (UE) може декодувати канал 8 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 PHICH, який оснований далі на частині PHICH передачі, що передається на піднесучих, не використовуваних вузлом eNB, що заважає, в першому TDM керуючому символі. Слабший вузол eNB може також передавати канал PDCCH в трьох TDM керуючих символах. Слабший вузол eNB може передавати канал PDCCH користувацькому обладнанню (UE) так, що несприятливий вплив через перешкоду від вузла eNB, що заважає, може бути зменшений. Наприклад, слабший вузол eNB може передавати канал PDCCH в TDM керуючих символах без перешкод від вузла eNB, що заважає, на піднесучих, не використовуваних вузлом eNB, що заважає, і т. п. Слабший вузол eNB може знати про перешкоди через вузол eNB, що заважає, і може передавати керуючу інформацію, щоб пом'якшити несприятливі впливи перешкод. У одній розробці, слабший вузол eNB може змінювати потужність передачі каналу PHICH, каналу PDCCH і/або інших керуючих каналів для отримання необхідних характеристик. Зміна потужності може враховуватися для втрати частини керуючої інформації через "проколювання" за допомогою інтенсивних перешкод від вузла eNB, що заважає. Користувацьке обладнання (UE) може декодувати керуючі канали (наприклад, канал PHICH і канал PDCCH) від слабшого вузла eNB, знаючи про те, що деякі символи модуляції в першому TDM керуючому символі можуть бути втрачені або усунені через інтенсивні перешкоди від вузла eNB, що заважає. У одній розробці, користувацьке обладнання (UE) може відкидати прийняті символи з інтенсивними перешкодами від вузла eNB, що заважає, і може декодувати прийняті символи, що залишилися. Усунені символи можуть бути замінені стиранням і заданою нейтральною вагою в процесі декодування. У іншій розробці, користувацьке обладнання (UE) може виконувати декодування з усуненням перешкод для керуючих каналів. Користувацьке обладнання (UE) може оцінювати перешкоди через вузол eNB, що заважає, в TDM керуючих символах, видаляти оцінені перешкоди з прийнятих символів і використовувати прийняті символи після усунення перешкод для декодування керуючих каналів. Користувацьке обладнання (UE) може декодувати канал даних (наприклад, канал PDSCH) від слабшого вузла eNB, можливо знаючи про те, що деякі символи модуляції можуть бути усунені через інтенсивні перешкоди від вузла eNB, що заважає. У одній розробці, користувацьке обладнання (UE) може відкидати прийняті символи інтенсивними перешкодами від вузла eNB, що заважає, і може декодувати прийняті символи, що залишилися, для відновлення даних, що передаються слабшим вузлом eNB. У іншій розробці, користувацьке обладнання (UE) може виконувати декодування з усуненням перешкод для каналу даних. Користувацьке обладнання (UE) також може декодувати канали даних і керування від слабшого вузла eNB на основі інших технологій для поліпшення характеристик в присутності інтенсивних перешкод від вузла eNB, що заважає. Наприклад, користувацьке обладнання (UE) може виконувати детектування і/або декодування шляхом обліку інтенсивних перешкод на конкретних прийнятих символах. Технології, що розглядаються тут, можуть використовуватися для підтримки роботи на ретрансляторах, наприклад, ретрансляторі 118. У низхідному напрямку ретранслятор 118 може приймати дані і керуючу інформацію від макровузла eNB 110 і може повторно передавати дані і керуючу інформацію для користувацького обладнання (UE) 128. У висхідному напрямку ретранслятор 118 може приймати дані і керуючу інформацію від користувацького обладнання (UE) 128 і може повторно передавати дані і керуючу інформацію макровузла eNB 110. Ретранслятор 118 може бути сприйнятий як користувацьке обладнання (UE) для макровузла eNB 110 і як вузол eNB для користувацького обладнання (UE) 128. Лінія між макровузлом eNB 110 і ретранслятором 118 може називатися транзитною лінією, і лінія між ретранслятором 118 і користувацьким обладнанням (UE) 128 може називатися ретрансляційною лінією. Ретранслятор 118 звичайно не може передавати і приймати одночасно на тому ж частотному каналі або в тій же смузі. У низхідному напрямку ретранслятор 118 може призначати деякі субкадри як транзитні низхідні субкадри, в яких він буде прослуховувати макровузол eNB 110, і деякі субкадри як ретрансляційні низхідні субкадри, в яких він буде передавати одиницям користувацького обладнання (UE). У висхідному напрямку ретранслятор 118 може призначати деякі субкадри як ретрансляційні висхідні субкадри, в яких він буде прослуховувати одиниці користувацького обладнання (UE), і деякі субкадри як транзитні висхідні субкадри, в яких він буде передавати макровузлу eNB 110. У прикладі, показаному на фіг. 5, в низхідному напрямку, ретранслятор 118 може передавати своїм одиницям користувацького обладнання (UE) в субкадрах 0 і 5, які можуть бути очищені макровузлом eNB 110, і може прослуховувати макровузол eNB 110 в субкадрах 1, 2, 3, 4 і 9. Субкадри для висхідного напрямку не показані на фіг. 5. 9 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 У сценарії розширення діапазону, макровузол eNВ 110 може бути сильним вузлом eNB, що заважає, для одиниць користувацького обладнання (UE), що з'єднуються з ретранслятором 118, а також нових одиниць користувацького обладнання (UE), які можуть обслуговуватися ретранслятором 118. Для ретрансляційних низхідних субкадрів, в яких ретранслятор 118 передає одиницям користувацького обладнання (UE), синхронізація ретранслятора 118 може зміщатися на ціле число субкадрів (наприклад, на один субкадр на фіг. 5) від синхронізації макровузла eNB 110. Макровузол eNB 110 може очищати деякі субкадри (наприклад, субкадри 1 і 6 на фіг. 5) для ретранслятора 118. Ретранслятор 118 може передавати свої синхросигнали і канал PBCH в ретрансляційних низхідних субкадрах, які співпадають з субкадрами, зарезервованими макробазовим вузлом eNB 110. Одиниці користувацького обладнання (UE) можуть детектувати синхросигнали від ретранслятора 118. Одиниці користувацького обладнання (UE) можуть знати символи, усунені макровузлом eNB 110, і можуть використовувати цю інформацію для декодування керуючих каналів від ретранслятора 118, як розглядається вище. Для транзитних низхідних субкадрів, ретранслятор 118 може бажати тільки прослуховувати макровузол eNB 110 і може не бажати передавати що-небудь одиницям користувацького обладнання (UE) в цих субкадрах. Однак, оскільки ретранслятор 118 є вузлом eNB для своїх одиниць користувацького обладнання (UE), від ретранслятора 118 може очікуватися передача деяких сигналів своїм одиницям користувацького обладнання (UE) в транзитних низхідних субкадрах. У одній розробці, ретранслятор 118 може працювати в MBSFN режимі для транзитних низхідних субкадрів. У MBSFN режимі, ретранслятор 118 може передавати тільки в першому символьному інтервалі транзитного низхідного субкадру і може прослуховувати макровузол eNB 110 в символьних інтервалах субкадру, що залишилися. У прикладі, показаному на Фіг. 5, ретранслятор 118 передає тільки в першому символьному інтервалі субкадрів 1, 2, 3, 4 і 9, які є субкадрами, в яких ретранслятор 118 прослуховує макровузол eNB 110. У одній розробці, макровузол eNB 110 може встановлювати для каналу PCFICH заздалегідь задане значення (наприклад, M=3) субкадрів, в яких макровузол eNB 110 передає ретранслятору 118 (наприклад, субкадри 0 і 5 макровузла eNB 110 на фіг. 5). Ретранслятор 118 може знати заздалегідь задане значення для каналу PCFICH від макровузла eNB 110 і може пропустити декодування каналу PCFICH. Ретранслятор 118 може передавати канал PCFICH своїм одиницям користувацького обладнання (UE) в першому символьному інтервалі і може пропустити декодування каналу PCFICH, переданого макровузлом eNB 110 в тому ж символьному інтервалі. Макровузол eNB 110 може передавати три передачі каналу PHICH, одна передача в кожному TDM керуючому символі. Ретранслятор 118 може декодувати канал PHICH від макровузла eNB 110 на основі передач каналу PHICH у другому і третьому TDM керуючих символах. Макровузол eNB 110 може також передавати канал PDCCH так, що всі або більшість PDCCH передач для ретранслятора 118 передаються у другому і третьому TDM керуючих символах. Ретранслятор 118 може декодувати канал PDCCH на основі частини PDCCH передачі, що приймається у другому і третьому TDM керуючих символах. Макровузол eNB 110 може підвищити потужність передачі керуючих каналів (наприклад, каналів PHICH і/або PDCCH), призначених для ретранслятора 118, для поліпшення якості прийому керуючих каналів ретранслятором 118 на основі частини, що передається у другому і третьому TDM керуючих символах. Макровузол eNB 110 може також пропустити передачу керуючої інформації в першому TDM керуючому символі для ретранслятора 118. Макровузол eNB 110 може передавати дані ретранслятору 118 в символьних інтервалах з 3 по 13. Ретранслятор 118 може відновлювати дані в нормальному режимі. Ретранслятор 118 може бути не здатним прийняти опорний сигнал від макровузла eNB 110 в символьному інтервалі 0. Ретранслятор 118 може діставати оцінки параметрів каналу для макровузла eNB 110 на основі опорного сигналу, який ретранслятор 118 може приймати від макровузла eNB 110. При плануванні ретранслятора 118, макровузол eNB 110 може використовувати інформацію про те, які субкадри ймовірно мають кращі оцінки параметрів каналу, отримані ретранслятором 118. Наприклад, ретранслятор 118 може прослуховувати макровузол eNB 110 в двох суміжних субкадрах. У цьому випадку, оцінювання параметрів каналу для першого субкадру може бути гірше, ніж оцінювання параметрів каналу для другого субкадру, оскільки оцінювання параметрів каналу для першого субкадру може екстраполюватися, в той час як оцінювання параметрів каналу для другого субкадру може інтерполюватися і може мати більше опорних символів навколо. Макровузол eNB 110 може потім передавати дані ретранслятору 118 у другому субкадрі, якщо можливо. 10 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ретранслятор 118 може бути не здатним працювати в MBSFN режимі в своїх субкадрах 0 і 5, в яких передаються синхросигнали. У одній розробці, ретранслятор 118 може пропустити прослуховування макровузла eNB 110 в субкадрах 0 і 5 ретранслятора 118, навіть якщо ці субкадри призначені як транзитні низхідні субкадри, і може замість цього передавати своїм одиницям користувацького обладнання (UE). У іншій розробці, ретранслятор 118 може пропустити передачу своїм одиницям користувацького обладнання (UE) в субкадрах 0 і 5, навіть якщо ці субкадри призначені як ретрансляційні низхідні субкадри, і може замість цього прослуховувати макровузол eNB 110. Ретранслятор 118 може також виконувати поєднання обох розробок і може передавати своїм одиницям користувацького обладнання (UE) в деяких із субкадрів 0 і 5 і може прослуховувати макровузол eNB 110 в деяких інших субкадрах 0 і 5. У висхідному напрямку, ретранслятор 118 може працювати подібно до користувацького обладнання (UE) в транзитних висхідних субкадрах, в яких ретранслятор 118 передає дані і керуючу інформацію макровузла eNB 110. Ретранслятор 118 може працювати подібно до вузла eNB в ретрансляційних висхідних субкадрах, в яких ретранслятор 118 прослуховує дані і керуючу інформацію від користувацького обладнання (UE) 128. Планувальник на макровузлі eNB 110 і/або планувальник на ретрансляторі 118 може забезпечувати відповідне планування висхідної лінії ретранслятора 118 і висхідної лінії одиниць користувацького обладнання (UE), що обслуговуються ретранслятором 118. Фіг. 6 показує розробку процесу 600 для пом'якшення перешкод в бездротовій мережі зв'язку. Процес 600 може виконуватися користувацьким обладнанням (UE), базовою станцією/ вузлом eNB, ретранслятором або яким-небудь іншим об'єктом. Перша станція, що викликає інтенсивні перешкоди або, що піддається впливу інтенсивних перешкод від другої станції в неоднорідній мережі може бути ідентифікована (блок 612). Неоднорідна мережа може містити базові станції з щонайменше двома різними рівнями потужності передачі і/або різними типами зв'язку. Перешкоди через перший опорний сигнал від першої станції можуть бути пом'якшені за допомогою усунення перешкод на другій станції, або перешкоди першому опорному сигналу можуть бути пом'якшені за допомогою вибору інших ресурсів для передачі другого опорного сигналу другою станцією для запобігання колізії з першим опорним сигналом (блок 614). У одній розробці, перша станція може бути базовою станцією або ретранслятором, і друга станція може бути користувацьким обладнанням (UE). Для блоку 614, перешкоди через перший опорний сигнал можуть бути усунені на користувацькому обладнанні (UE). У одній розробці, перешкоди через перший опорний сигнал можуть бути оцінені і усунені з прийнятого сигналу на користувацькому обладнанні (UE) для отримання сигналу з усуненою перешкодою. Сигнал з усуненою перешкодою може потім бути оброблений для отримання оцінок параметрів каналу для базової станції або ретранслятора, з яким з'єднується користувацьке обладнання (UE). Сигнал з усуненою перешкодою може також бути оброблений для отримання даних і/або керуючої інформації, що передаються базовою станцією або ретранслятором користувацькому обладнанню (UE). У іншій розробці, перша і друга станції можуть містити (i) макробазову станцію і пікобазову станцію відповідно, (ii) дві фемтобазові станції або (iii) деякі інші поєднання макро, піко і фемтобазових станцій і ретранслятора. Для блоку 614, перші ресурси, використовувані для передачі першого опорного сигналу першою станцією, можуть бути визначені. Ідентифікатор (ID) стільника, зв'язаний з другими ресурсами для передачі другого опорного сигналу, може бути вибраний так, що другі ресурси відрізняються від перших ресурсів. Перші ресурси можуть містити перший набір піднесучих, і другі ресурси можуть містити другий набір піднесучих, який може відрізнятися від першого набору піднесучих. Другий опорний сигнал може передаватися по других ресурсах другою станцією і може тоді запобігати колізії з першим опорним сигналом. Первинний синхросигнал і вторинний синхросигнал можуть генеруватися на основі вибраного ідентифікатора (ID) стільника і можуть передаватися другою станцією в призначених субкадрах, наприклад, субкадрах 0 і 5. Фіг. 7 показує розробку пристрою 700 для пом'якшення перешкоди. Пристрій 700 включає модуль 712 для ідентифікації першої станції, що викликає інтенсивні перешкоди або, що піддається впливу інтенсивних перешкод від другої станції в неоднорідній мережі, і модуль 714 для пом'якшення перешкод через перший опорний сигнал від першої станції за допомогою усунення перешкод на другій станції або пом'якшення перешкод першому опорному сигналу за допомогою вибору інших ресурсів для передачі другого опорного сигналу другою станцією для запобігання колізії з першим опорним сигналом. Фіг. 8 показує розробку процесу 800 для роботи ретранслятора в бездротовій мережі зв'язку. Ретрансляційна станція може визначати субкадри, в яких він слухає макробазову станцію (блок 812). Ретрансляційна станція може передавати в MBSFN режимі в субкадрах, в яких він слухає 11 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 макробазову станцію (блок 814). Ретрансляційна станція може також визначати субкадри, в яких він передає одиницям користувацького обладнання (UE) (блок 816). Ретрансляційна станція може передавати в звичайному режимі в субкадрах, в яких він передає одиницям користувацького обладнання (UE) (блок 818). Ретрансляційна станція може передавати опорний сигнал в менших символьних інтервалах в заданому субкадрі в MBSFN режимі, ніж в звичайному режимі. У одній розробці, ретрансляційна станція може передавати опорний сигнал від кожної антени на одному символьному інтервалі кожного субкадру, в якому ретрансляційна станція прослуховує макробазову станцію в MBSFN режимі, наприклад, як показано на фіг. 4. Ретрансляційна станція може передавати опорний сигнал від кожної антени на багатьох символьних інтервалах кожного субкадру, в яких ретрансляційна станція передає користувацькому обладнанню (UE) в звичайному режимі, наприклад, як показано на фіг. 3. У одній розробці, ретрансляційна станція може передавати опорний сигнал тільки в першому символьному інтервалі або тільки в перших двох символьних інтервалах кожного субкадру, в яких ретрансляційна станція прослуховує макробазову станцію в MBSFN режимі. Ретрансляційна станція може передавати опорний сигнал у великих символьних інтервалів через кожний субкадр, в якому ретрансляційна станція передає користувацькому обладнанню (UE) в звичайному режимі. Ретрансляційна станція може також передавати опорний сигнал іншими способами в MBSFN режимі і звичайному режимі. У одній розробці блоку 814, ретрансляційна станція може передавати окремий TDM керуючий символ і може не передавати дані в кожному субкадрі, в якому він слухає макробазову станцію. Ретрансляційна станція може приймати максимальне число (наприклад, три) TDM керуючих символів від макробазової станції в кожному субкадрі, в якому макробазова станція передає ретрансляційній станції. Ретрансляційна станція може декодувати щонайменше один керуючий канал (наприклад, канал PHICH і канал PDCCH) від макробазової станції на основі другого і третього TDM керуючих символів. Фіг. 9 показує розробку пристрою 900 для роботи ретрансляційної станції. Пристрій 900 включає модуль 912 для визначення субкадрів, в яких ретрансляційна станція слухає макробазову станцію, модуль 914 для передачі в MBSFN режимі ретрансляційною станцією в субкадрах, в яких ретрансляційна станція слухає макробазову станцію, модуль 916 для визначення субкадрів, в яких ретрансляційна станція здійснює передачу користувацькому обладнанню (UE), і модуль 918, щоб передавати в звичайному режимі за допомогою ретрансляційної станції в субкадрах, в яких ретрансляційна станція передає користувацькому обладнанню (UE). Фіг. 10 показує розробку процесу 1000 для передачі керуючої інформації в бездротовій мережі зв'язку. Процес 1000 може виконуватися першою станцією, яка може бути базовою станцією/вузлом eNB, ретрансляційною станцією або яким-небудь іншим об'єктом. Перша станція може ідентифікувати станцію з інтенсивними перешкодами першої станції (блок 1012). Перша станція може визначати перше число TDM керуючих символів, що передаються станцією з інтенсивними перешкодами в субкадрі (блок 1014). Перша станція може передавати друге число TDM керуючих символів в субкадрі, при цьому друге число TDM керуючих символів є більшим, ніж перше число TDM керуючих символів (блок 1016). Друге число TDM керуючих символів може бути максимальним числом TDM керуючих символів, дозволених для першої станції, і може містити три TDM керуючі символи. Перша станція і станція з інтенсивними перешкодами можуть мати різні рівні потужності передачі. У одній розробці, перша станція може бути пікобазовою станцією, і станція, що заважає, може бути макробазовою станцією. У іншій розробці, перша станція може бути макробазовою станцією, і станція, що заважає, може бути фемтобазовою станцією або навпаки. У ще одній розробці, перша станція може бути фемтобазовою станцією, і станція, що заважає, може бути іншою фемтобазовою станцією. Перша станція і станція з інтенсивними перешкодами можуть також бути іншим поєднанням макробазової станції, пікобазової станції, фемтобазової станції, ретрансляційної станції і т. п. У одній розробці, перша станція може передавати керуючий канал (наприклад, канал PCFICH), що вказує друге число TDM керуючих символів, що передаються в субкадрі, якщо станція з інтенсивними перешкодами не присутня. Перша станція може не передавати керуючий канал, якщо станція з інтенсивними перешкодами присутня. У цьому випадку, заздалегідь задане значення може бути задане для другого числа TDM керуючих символів. У одній розробці блоку 1016, перша станція може передавати керуючий канал (наприклад, канал PHICH або канал PDCCH) в першому TDM керуючому символі на першому рівні потужності передачі. Перша станція може передавати керуючий канал в щонайменше одному додатковому TDM керуючому символі на другому рівні потужності передачі, який може бути 12 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 вищим, ніж перший рівень потужності передачі. У іншій розробці блоку 1016, перша станція може передавати керуючий канал (наприклад, канал PHICH або канал PDCCH) у другому числі TDM керуючих символів на ресурсних елементах, вибраних для запобігання або зменшення колізії з опорним сигналом від станції з інтенсивними перешкодами. Перша станція може також передавати друге число TDM керуючих символів іншими способами для пом'якшення впливів перешкоди від станції з інтенсивними перешкодами. Фіг. 11 показує розробку апаратури 1100 для передачі керуючої інформації. Пристрій 1100 включає модуль 1112 для ідентифікації станції з інтенсивними перешкодами для першої станції, модуль 1114 для визначення першого числа TDM керуючих символів, що передаються станцією з інтенсивними перешкодами в субкадрі, і модуль 1116 для передачі другого числа TDM керуючих символів першою станцією в субкадрі, при цьому друге число TDM керуючих символів більше, ніж перше число TDM керуючих символів. Модулі на фіг. 7, 9 і 11 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пристрої пам'яті, програмні коди, вбудовані програмні коди і т. п. або будь-які їх поєднання. Фіг. 12 показує блок-схему розробки станції 110x і користувацьке обладнання (UE) 120. Станція 110x може бути макробазовою станцією 110, пікобазовою станцією 112, фемтобазовою станцією 114 або 116 або ретрансляційною станцією 118 на фіг. 1. Користувацьке обладнання (UE) 120 може бути будь-яким з одиниць користувацького обладнання (UE) на фіг. 1. Станція 110x може бути обладнана Т антенами з 1234a по 1234t, і користувацьке обладнання (UE) 120 може бути обладнане R антенами з 1252a по 1252r, де в загальному Т≥1 і R≥1. На станції 110x, процесор 1220 передачі може приймати дані від джерела 1212 даних і керуючу інформацію від контролера/процесора 1240. Керуюча інформація може бути для каналів PBCH, PCFICH, PHICH, PDCCH і т. п. Дані можуть бути для каналу PDSCH і т. п. Процесор 1220 може обробляти (наприклад, кодувати і відображати символи) дані і керуючу інформацію для отримання символів даних і керуючих символів відповідно. Процесор 1220 може також генерувати опорні символи, наприклад, для сигналу PSS, сигналу SSS і для опорного сигналу конкретного стільника. Процесор 1230 передачі (TX) MIMO (multiple-input multiple-output, з множинними входами-виходами) може виконувати просторову обробку (наприклад, попереднє кодування) над символами даних, керуючими символами і/або опорними символами, якщо це застосовно, і може надавати Т вихідних потоків символів для модуляторів (MOD) з 1232a по 12321, кожний модулятор 1232 може обробляти відповідний вихідний потік символів (наприклад, для OFDM і т. п.) для отримання вихідного потоку відліків. Кожний модулятор 1232 може далі обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний потік відліків для отримання низхідного сигналу. Т низхідних сигналів від модуляторів з 1232a по 1232t можуть передаватися через Т антен з 1234a по 1234t відповідно. На стороні користувацького обладнання (UE) 120, антени з 1252a по 1252r можуть приймати низхідні сигнали від станції 110x і можуть надавати прийняті сигнали демодуляторам (DEMOD) з 1254a по 1254r відповідно. Кожний демодулятор 1254 може створювати умови обробки (наприклад, фільтрувати, посилювати, перетворювати зі зниженням частоти і піддавати оцифруванню) для відповідного прийнятого сигналу для отримання вхідних вибірок. Кожний демодулятор 1254 може далі обробляти вхідні вибірки (наприклад, для OFDM і т. п.) для отримання прийнятих символів. MIMO детектор 1256 може отримувати прийняті символи від всіх R демодуляторів з 1254a по 1254r, виконувати MIMO детектування над прийнятими символами, якщо це застосовно, і надавати детектовані символи. Процесор 1258 прийому може обробляти (наприклад, демодулювати, здійснювати деперемежовування і декодувати) детектовані символи, надавати декодовані дані для користувацького обладнання (UE) 120 для пристрою 1260 збору даних і надавати декодовану керуючу інформацію контролеру/процесору 1280. По висхідній лінії, на стороні користувацького обладнання (UE) 120, процесор 1264 передачі може приймати і обробляти дані (наприклад, для каналу PUSCH) від джерела 1262 даних і керуючу інформацію (наприклад, для каналу PUCCH) від контролера/процесора 1280. Процесор 1264 може також генерувати опорні символи для опорного сигналу. Символи від процесора 1264 передачі можуть піддаватися попередньому кодуванню за допомогою TX MIMO процесора 1266 якщо це застосовно, далі оброблятися модуляторами з 1254a по 1254r (наприклад, для SC-FDM і т. п.), і передаватися на станцію 110x. На станції 110x, сигнали висхідної лінії від користувацького обладнання (UE) 120 можуть прийматися антенами 1234, оброблятися дeмодуляторами 1232, детектуватися MIMO детектором 1236 якщо це застосовно, і далі оброблятися процесором 1238 прийому для отримання декодованих даних і керуючої 13 UA 102551 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформації, переданої користувацьким обладнанням (UE) 120. Процесор 1238 може надавати декодовані дані пристрою 1239 збору даних і декодовану керуючу інформацію контролеру/процесору 1240. Контролери/процесори 1240 і 1280 можуть керувати роботою на станції 110x і користувацькому обладнанні (UE) 120 відповідно. Процесор 1240 і/або інші процесори і модулі на станції 110x можуть виконувати або керувати процесом 600 на фіг. 6, процесом 800 на фіг. 8, процесом 1000 на фіг. 10, і/або іншими процесами для технологій, що розглядаються тут. Процесор 1280 і/або інші процесори і модулі на стороні користувацького обладнання (UE) 120 можуть виконувати або керувати процесом 600 на фіг. 6 і/або іншими процесами для технологій, що розглядаються тут. Пристрої 1242 і 1282 пам'яті можуть зберігати дані і коди програм для станції 110x і користувацького обладнання (UE) 120 відповідно. Планувальник 1244 може планувати одиниці користувацького обладнання (UE) для передачі даних по низхідній лінії і/або висхідній лінії. Фахівцям в даній галузі техніки буде зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої з різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і чіпи, на які можуть бути посилання по всьому вищезазначеному опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якими їх поєднаннями. Фахівцям в даній галузі техніки буде далі зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, що розглядаються в зв'язку з розкриттям тут, можуть бути здійснені як електронне апаратне забезпечення, комп'ютерне програмне забезпечення або їх поєднання. Для ясної ілюстрації цієї взаємозамінності апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були розглянуті вище загалом в термінах їх функцій. Здійснення таких функцій апаратно або програмно залежить від конкретного застосування і розробки, що накладається на всю систему. Фахівці можуть здійснювати розглянуті функції різними способами для кожного конкретного застосування, але такі рішення по здійсненню не повинні інтерпретуватися як такі, що спричиняють відхилення від галузі даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, розглянуті в зв'язку із згаданим розкриттям тут, можуть бути здійснені або виконані за допомогою процесора загального призначення, цифрового сигнального процесора (digital signal processor, DSP), інтегральної схеми ASIC (application specific integrated circuit), програмованої вентильної матриці FPGA (field programmable gate array) або іншого програмованого логічного пристрою, дискретної вентильної або транзисторної логіки, дискретних апаратних компонентів, або будь-якого їх поєднання, розробленого для виконання функцій, що розглядаються тут. Процесор загального призначення може бути мікропроцесором, але альтернативно, процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або машиною станів. Процесор може також бути здійснений як поєднання обчислювальних пристроїв, наприклад, поєднання процесора DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів в поєднанні з ядром DSP або будь-яка інша така конфігурація. Етапи способу або алгоритм, що розглядаються в зв'язку з розкриттям, тут можуть бути здійснені напряму в апаратурі, в програмному модулі, виконуваному процесором, або в їх поєднанні. Програмний модуль може розміщуватися в пам'яті, пам'яті флеш, пам'яті ROM, пам'яті EPROM, пам'яті EEPROM, регістрах, жорсткому диску, знімному диску, диску CD-ROM або будь-якій іншій формі носія даних, відомого в галузі техніки. Зразковий носій даних зв'язується з процесором так, що процесор може зчитувати інформацію з і записувати інформацію на носій даних. Альтернативно, носій даних може бути складовим з процесором. Процесор і носій даних можуть розміщуватися в схемі ASIC. Схема ASIC може розміщуватися в терміналі користувача. Альтернативно, процесор і носій даних можуть розміщуватися як дискретні компоненти в користувацькому терміналі. У одній або більше зразкових розробках, функції, що розглядаються, можуть здійснюватися в апаратному забезпеченні, в програмному забезпеченні, у вбудованому програмному забезпеченні або їх поєднанні. При здійсненні в програмному забезпеченні, функції можуть зберігатися на або передаватися через одну або більше інструкцій або код на машиночитаному носії. Машиночитаний носій включає як комп'ютерний носій даних, так і середовище зв'язку, що включає будь-який носій, що забезпечує передачу комп'ютерної програми з одного місця на будь-яке інше. Носій даних може бути будь-яким доступним носієм, доступним комп'ютеру загального призначення або комп'ютеру спеціального призначення. Як приклад і без обмеження, такий машиночитаний носій може містити пристрої пам'яті RAM, ROM, EEPROM, 14 UA 102551 C2 5 10 15 20 CD-ROM або інші оптичні диски, магнітні диски або інші магнітні пристрої зберігання або будьякий інший носій, що може використовуватися для передачі або зберігання необхідного засобу програмного коду у формі інструкцій або структур даних, які доступні комп'ютеру загального призначення або комп'ютеру спеціального призначення або доступні процесору загального призначення або процесору спеціального призначення. Також, будь-яке з'єднання правильно називається машиночитаним середовищем. Наприклад, якщо програмне забезпечення передається від веб-сайту, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, "витої пари", цифрової абонентської лінії (digital subscriber line, DSL) або бездротової технології, такої як інфрачервона, радіо і НВЧ, тоді коаксіальний кабель, волоконно-оптичний кабель, "вита пара", DSL або бездротова технологія, така як інфрачервона, радіо і НВЧ включаються у визначення середовища. Диск, використовуваний тут, включає компакт-диск (compact disc, CD), лазерний диск, оптичний диск, цифровий універсальний диск (digital versatile disc, DVD), дискету і blu-ray диск, де диски (disk) звичайно відтворюють дані магнітним способом, в той час як диски (disc) відтворюють дані оптично за допомогою лазерів. Поєднання вищезазначеного повинні також включатися в межі зони дії машиночитаного середовища. Попередній опис розкриття надається, щоб дозволити будь-якому фахівцеві в даній галузі техніки зробити або використати розкриття. Різні зміни розкриття будуть очевидні фахівцям в даній галузі техніки, і загальні принципи, визначені тут, можуть бути застосовані до інших варіацій без відхилення від ідеї або суті розкриття. Таким чином, розкриття не призначене для обмеження прикладами і розробками, що розглядаються тут, але призначене узгоджуватися з найширшим об'ємом відповідно до принципів і нових функцій, описаних тут. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Спосіб бездротового зв'язку, що включає етапи, на яких: визначають субкадри, в яких ретрансляційна станція слухає макробазову станцію; і передають в режимі багатоадресної/широкомовної одночастотної мережі (multicast/broadcast single frequency network, MBSFN) ретрансляційною станцією в субкадрах, в яких ретрансляційна станція слухає макробазову станцію, причому опорний сигнал передається в менших символьних інтервалах в субкадрі в MBSFN режимі, ніж в звичайному режимі. 2. Спосіб за п. 1, що додатково включає: визначення субкадрів, в яких ретрансляційна станція здійснює передачу користувацькому обладнанню (UE); і передачу в звичайному режимі ретрансляційною станцією в субкадрах, в яких ретрансляційна станція передає користувацькому обладнанню (UE). 3. Спосіб за п. 2, в якому передача в MBSFN режимі містить передачу опорного сигналу ретрансляційною станцією від кожної антени на одному символьному інтервалі кожного субкадру, в якому ретрансляційна станція слухає макробазову станцію, і причому передача в звичайному режимі містить передачу опорного сигналу ретрансляційної станції від кожної антени в багатьох символьних інтервалах кожного субкадру, в яких ретрансляційна станція здійснює передачу одиницям користувацького обладнання (UE). 4. Спосіб за п. 1, в якому передача в MBSFN режимі містить передачу опорного сигналу ретрансляційною станцією тільки в першому символьному інтервалі кожного субкадру, в якому ретрансляційна станція слухає макробазову станцію. 5. Спосіб за п. 1, в якому передача в MBSFN режимі містить передачу керуючого символу TDM (single time division multiplexed) і не містить даних в кожному субкадрі, в якому ретрансляційна станція слухає макробазову станцію. 6. Спосіб за п. 1, що додатково включає: прийом максимального числа керуючих символів TDM (time division multiplexed) від макробазової станції в кожному субкадрі, в якому макробазова станція передає ретрансляційній станції. 7. Спосіб за п. 5, в якому окремий TDM керуючий символ передається в першому символьному інтервалі кожного субкадру, в якому ретрансляційна станція слухає макробазову станцію, спосіб, що додатково включає: прийом TDM керуючих символів у другому і третьому символьних інтервалах кожного субкадру, в яких ретрансляційна станція слухає макробазову станцію, і декодування щонайменше одного каналу керування від макробазової станції на основі прийнятих TDM керуючих символів. 8. Пристрій для бездротового зв'язку, що містить: 15 UA 102551 C2 5 10 15 засіб для визначення субкадрів, в яких ретрансляційна станція слухає макробазову станцію; і засіб для передачі в режимі багатоадресної/широкомовної одночастотної мережі (multicast/broadcast single frequency network, MBSFN) ретрансляційною станцією в субкадрах, в яких ретрансляційна станція слухає макробазову станцію, причому опорний сигнал передається в менших символьних інтервалах в субкадрі в MBSFN режимі, ніж в звичайному режимі. 9. Пристрій за п. 8, що далі містить: засіб для визначення субкадрів, в яких ретрансляційна станція здійснює передачу користувацькому обладнанню (UE); і засіб для передачі в звичайному режимі ретрансляційною станцією в субкадрах, в яких ретрансляційна станція здійснює передачу користувацькому обладнанню (UE). 10. Пристрій за п. 8, в якому передача в MBSFN режимі містить передачу опорного сигналу ретрансляційною станцією тільки в першому символьному інтервалі кожного субкадру, в якому ретрансляційна станція слухає макробазову станцію. 11. Пристрій за п. 8, в якому передача в MBSFN режимі містить передачу окремого керуючого символу TDM (time division multiplexed) і не містить даних в кожному субкадрі, в якому ретрансляційна станція слухає макробазову станцію. 16 UA 102551 C2 17 UA 102551 C2 18 UA 102551 C2 19 UA 102551 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
