Монтажний модуль щогли

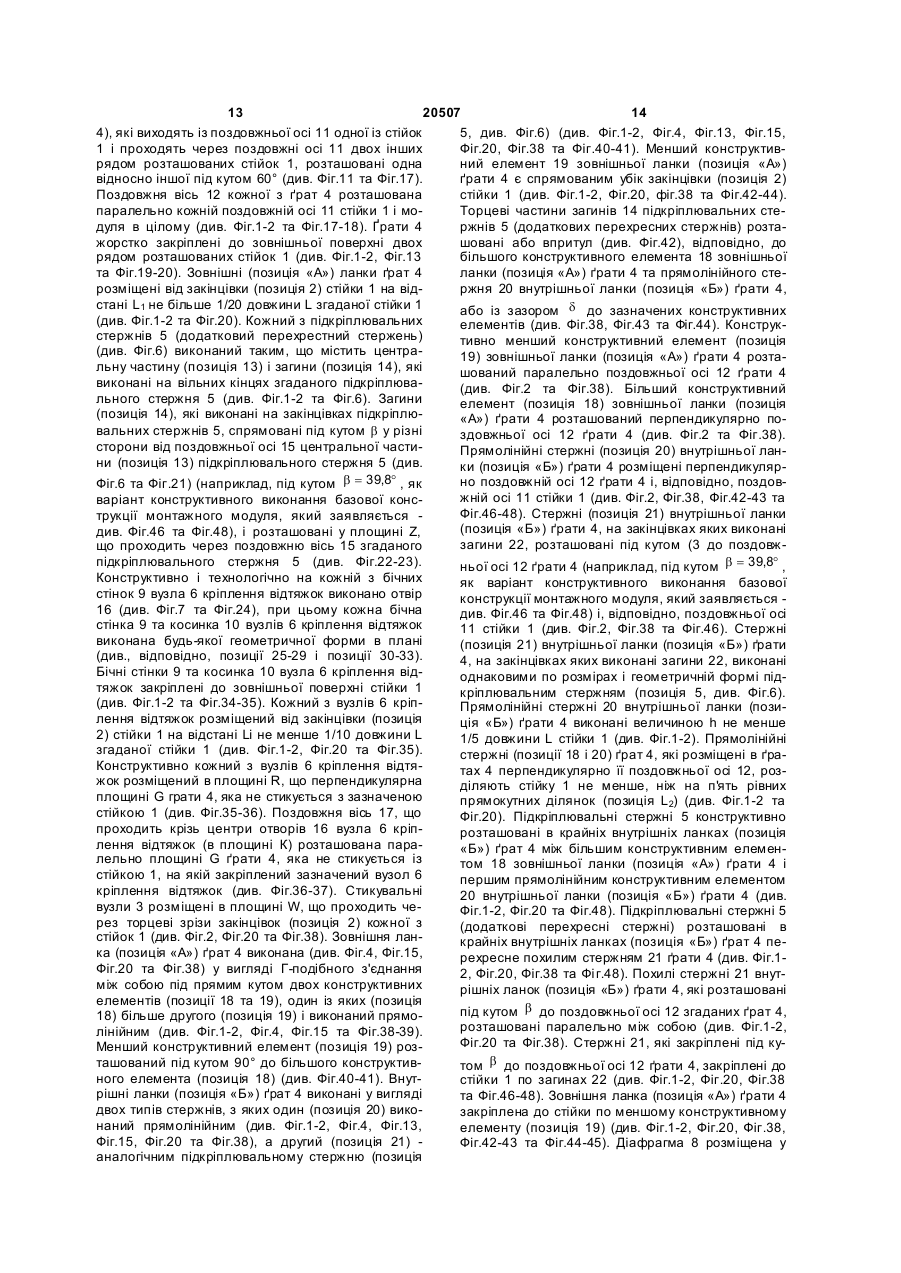

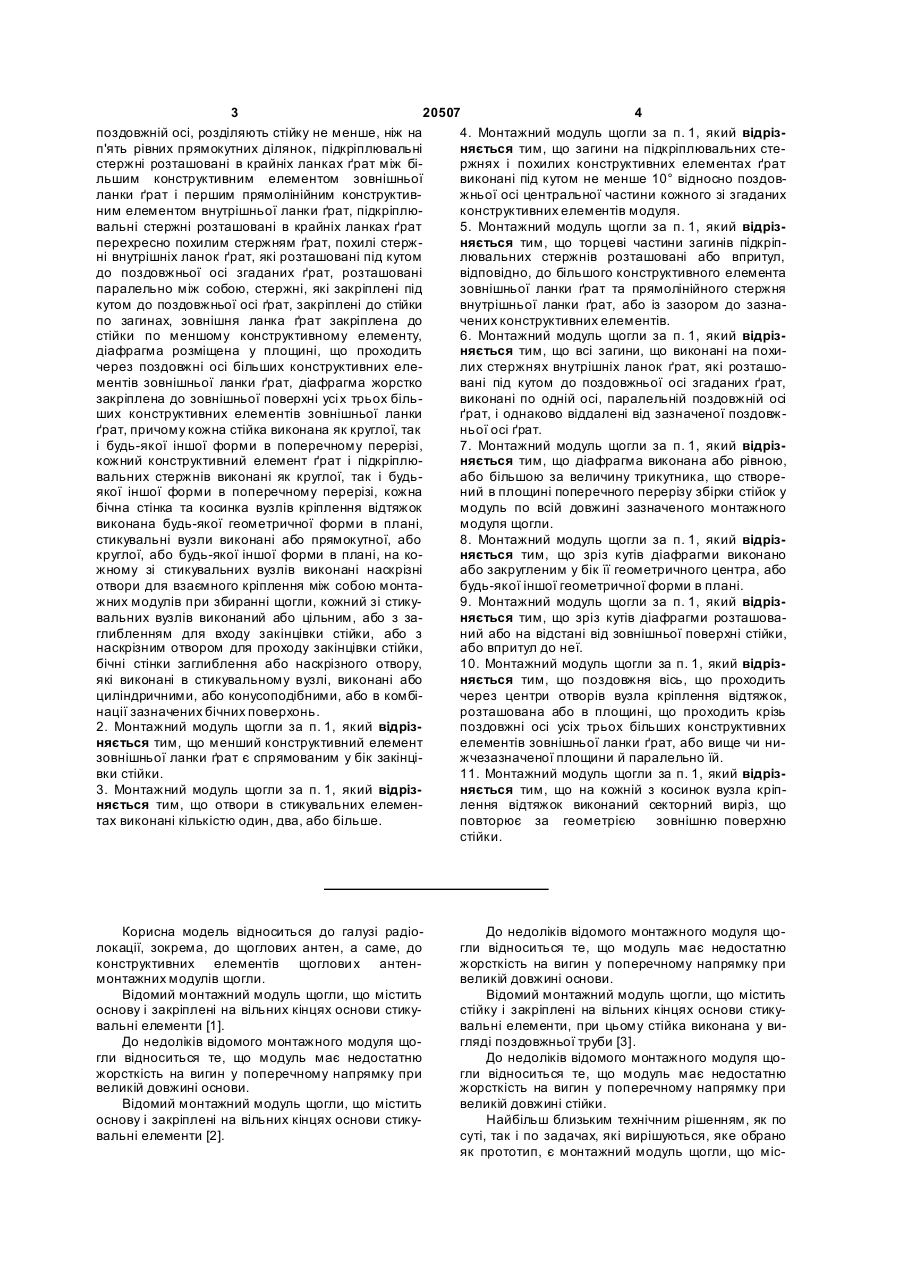

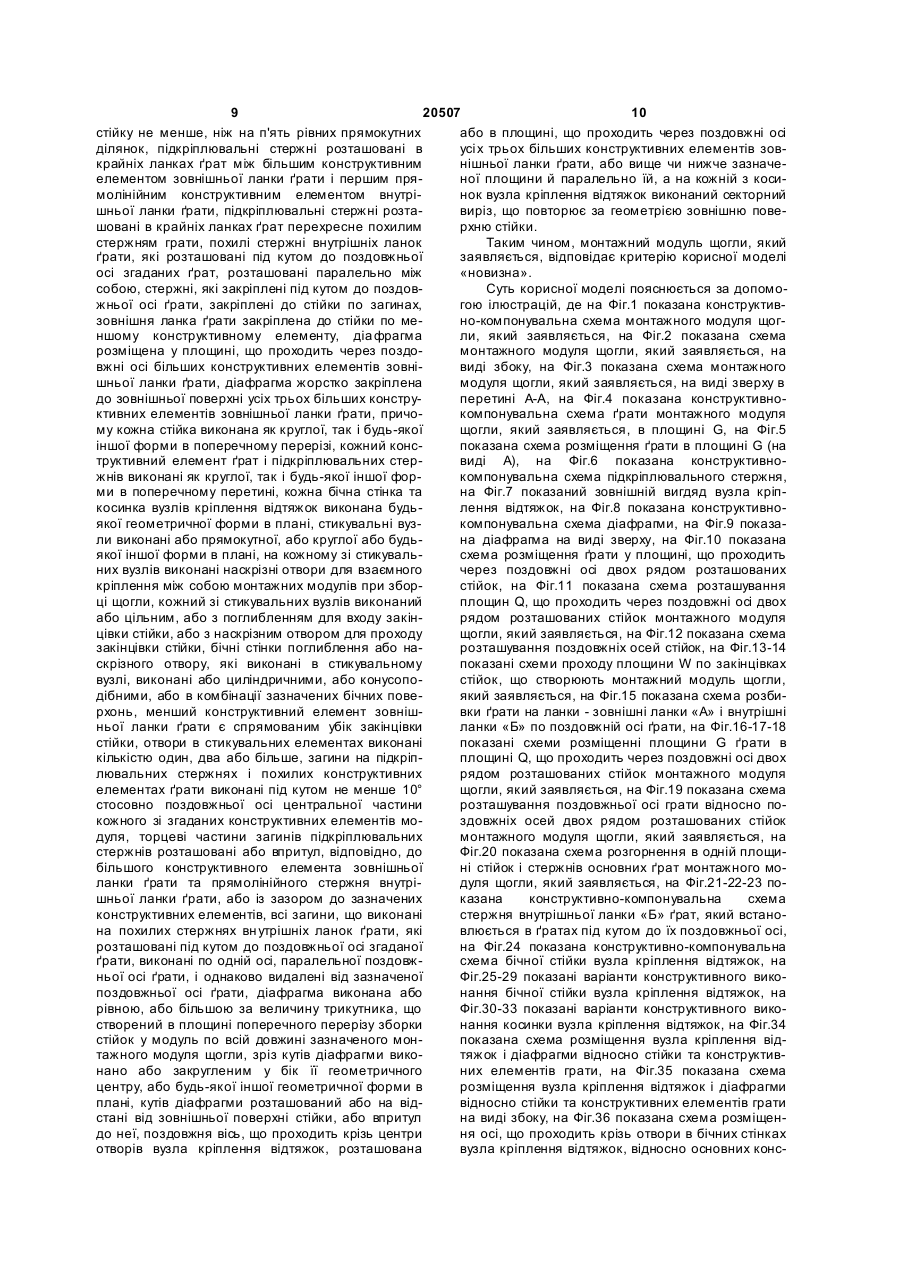

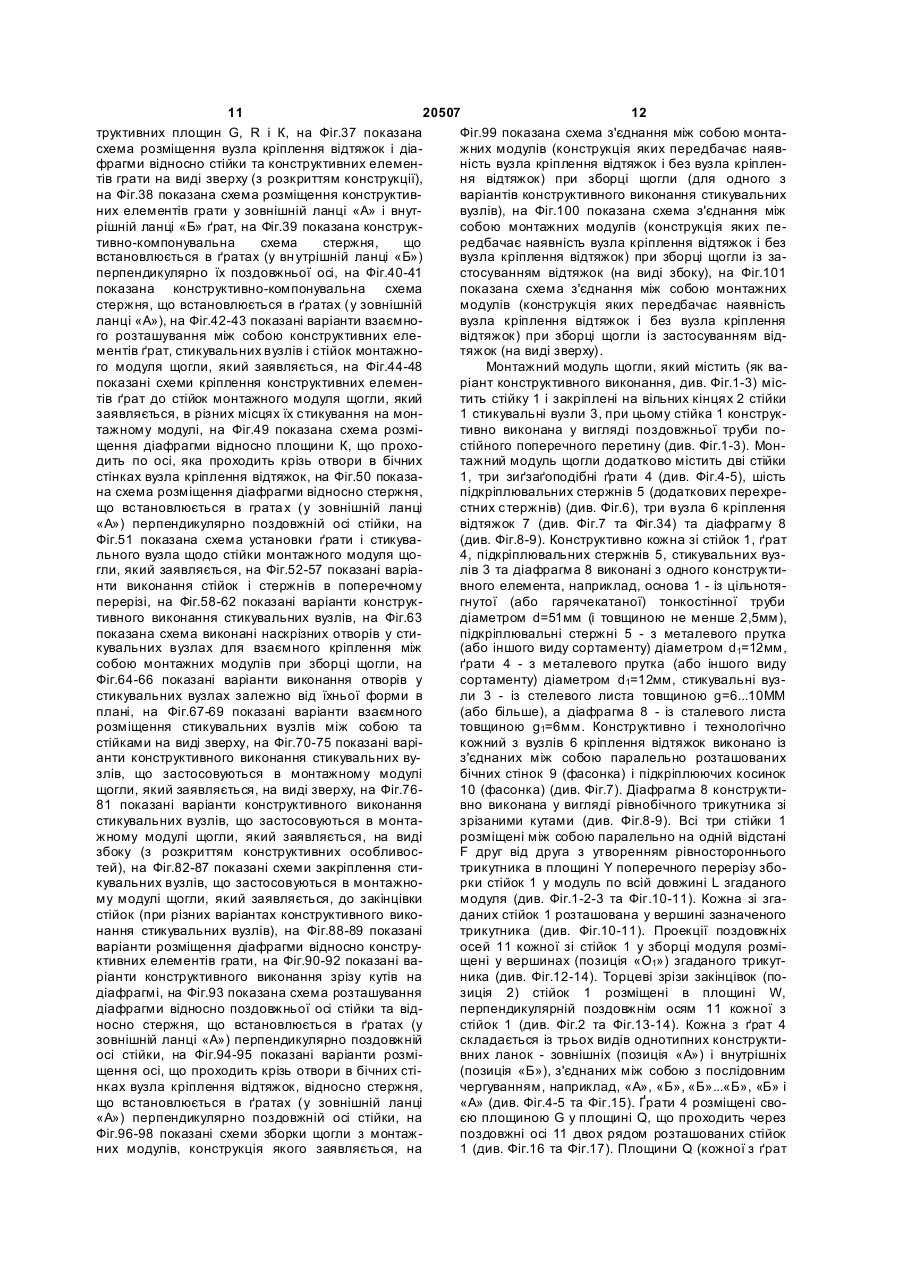

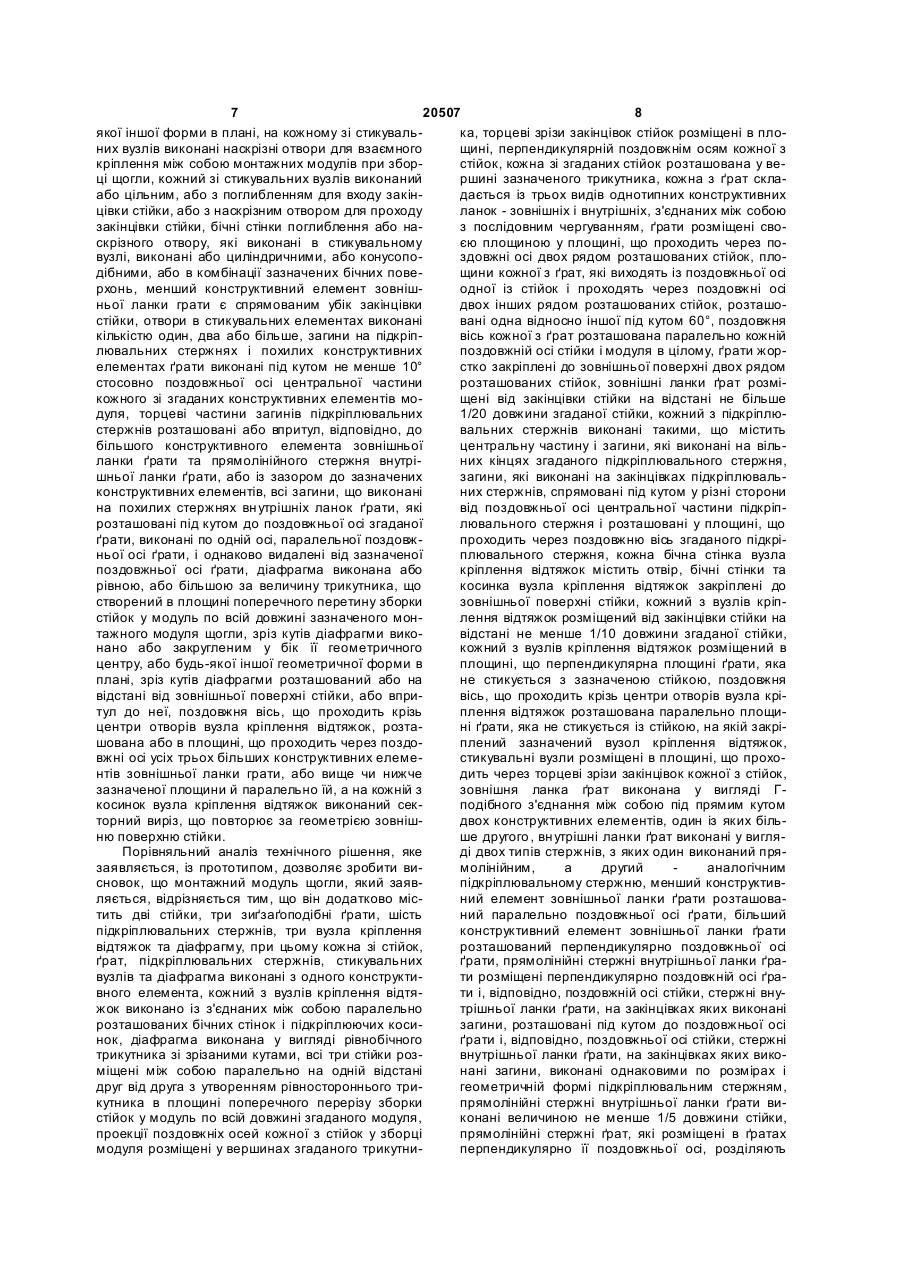

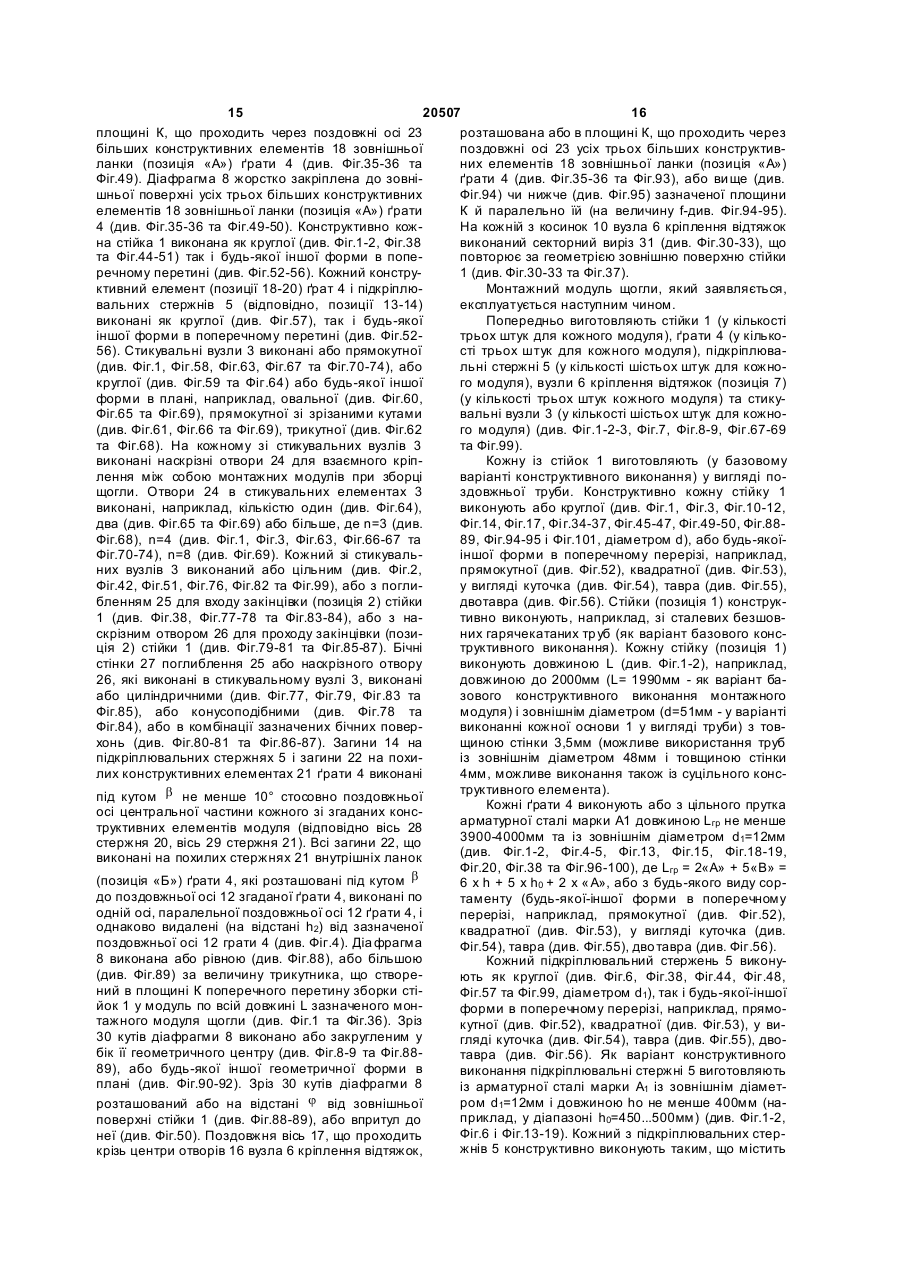

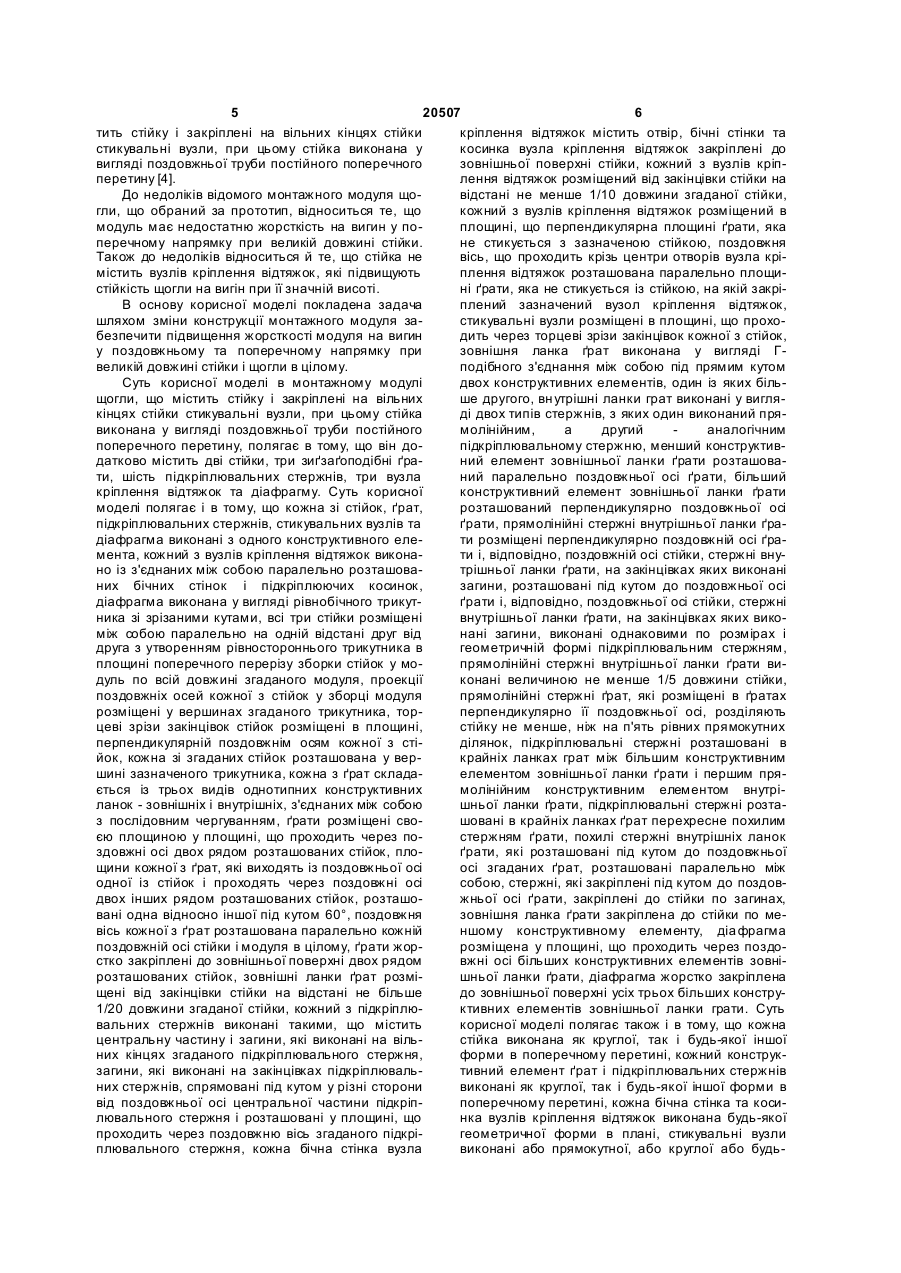

1. Монтажний модуль щогли, що містить стійку і закріплені на вільних кінцях стійки стикувальні вузли, при цьому стійка виконана у вигляді поздовжньої труби постійного поперечного перерізу, який відрізняється тим, що він додатково містить дві стійки, троє зиґзаґоподібних ґрат, шість підкріплювальних стержнів, три вузли кріплення відтяжок та діафрагму, при цьому кожна зі стійок, ґрат, підкріплювальних стержнів, стикувальних вузлів та діафрагма виконані з одного конструктивного елемента, кожний з вузлів кріплення відтяжок виконано із з'єднаних між собою паралельно розташованих бічних стінок і підкріплювальних косинок, діафрагма виконана у вигляді рівнобічного трикутника зі зрізаними кутами, всі три стійки розміщені між собою паралельно на одній відстані один від одної з утворенням рівнобічного трикутника в площині поперечного перерізу збірки стійок у модуль по всій довжині згаданого модуля, проекції поздовжніх осей кожної із стійок у збірці модуля розміщені у вершинах згаданого трикутника, торцеві зрізи закінцівок стійок розміщені в площині, перпендикулярній поздовжнім осям кожної з стійок, кожна зі згаданих стійок розташована у вершині зазначеного трикутника, кожні з ґрат складаються із трьох видів однотипних конструктивних ланок - зовнішніх і внутрішніх, з'єднаних між собою з послідовним чергуванням, ґрат розміщені своєю площиною у площині, що проходить через поздовжні осі двох поряд розташованих стійок, площини кожних з ґрат, які виходять із поздовжньої осі одної із стійок і проходять через поздовжні осі двох інших поряд розташованих стійок, розташовані одна відносно іншої під кутом 60°, поздовжня вісь кожних з ґрат розташована паралельно кожній поздовжній осі стійки і модуля в цілому, ґрат жорстко закріплені до зовнішньої поверхні двох поряд розташованих стійок, зовнішні ланки ґрат розміщені від закінцівки стійки на відстані не більше 2 (19) 1 3 20507 4 поздовжній осі, розділяють стійку не менше, ніж на 4. Монтажний модуль щогли за п. 1, який відрізп'ять рівних прямокутних ділянок, підкріплювальні няється тим, що загини на підкріплювальних стестержні розташовані в крайніх ланках ґрат між біржнях і похилих конструктивних елементах ґрат льшим конструктивним елементом зовнішньої виконані під кутом не менше 10° відносно поздовланки ґрат і першим прямолінійним конструктивжньої осі центральної частини кожного зі згаданих ним елементом внутрішньої ланки ґрат, підкріплюконструктивних елементів модуля. вальні стержні розташовані в крайніх ланках ґрат 5. Монтажний модуль щогли за п. 1, який відрізперехресно похилим стержням ґрат, похилі стержняється тим, що торцеві частини загинів підкріпні внутрішніх ланок ґрат, які розташовані під кутом лювальних стержнів розташовані або впритул, до поздовжньої осі згаданих ґрат, розташовані відповідно, до більшого конструктивного елемента паралельно між собою, стержні, які закріплені під зовнішньої ланки ґрат та прямолінійного стержня кутом до поздовжньої осі ґрат, закріплені до стійки внутрішньої ланки ґрат, або із зазором до зазнапо загинах, зовнішня ланка ґрат закріплена до чених конструктивних елементів. стійки по меншому конструктивному елементу, 6. Монтажний модуль щогли за п. 1, який відріздіафрагма розміщена у площині, що проходить няється тим, що всі загини, що виконані на похичерез поздовжні осі більших конструктивних елелих стержнях внутрішніх ланок ґрат, які розташоментів зовнішньої ланки ґрат, діафрагма жорстко вані під кутом до поздовжньої осі згаданих ґрат, закріплена до зовнішньої поверхні усі х трьох більвиконані по одній осі, паралельній поздовжній осі ших конструктивних елементів зовнішньої ланки ґрат, і однаково віддалені від зазначеної поздовжґрат, причому кожна стійка виконана як круглої, так ньої осі ґрат. і будь-якої іншої форми в поперечному перерізі, 7. Монтажний модуль щогли за п. 1, який відрізкожний конструктивний елемент ґрат і підкріплюняється тим, що діафрагма виконана або рівною, вальних стержнів виконані як круглої, так і будьабо більшою за величину трикутника, що створеякої іншої форми в поперечному перерізі, кожна ний в площині поперечного перерізу збірки стійок у бічна стінка та косинка вузлів кріплення відтяжок модуль по всій довжині зазначеного монтажного виконана будь-якої геометричної форми в плані, модуля щогли. стикувальні вузли виконані або прямокутної, або 8. Монтажний модуль щогли за п. 1, який відрізкруглої, або будь-якої іншої форми в плані, на коняється тим, що зріз кутів діафрагми виконано жному зі стикувальних вузлів виконані наскрізні або закругленим у бік її геометричного центра, або отвори для взаємного кріплення між собою монтабудь-якої іншої геометричної форми в плані. жних модулів при збиранні щогли, кожний зі стику9. Монтажний модуль щогли за п. 1, який відрізвальних вузлів виконаний або цільним, або з заняється тим, що зріз кутів діафрагми розташоваглибленням для входу закінцівки стійки, або з ний або на відстані від зовнішньої поверхні стійки, наскрізним отвором для проходу закінцівки стійки, або впритул до неї. бічні стінки заглиблення або наскрізного отвору, 10. Монтажний модуль щогли за п. 1, який відрізякі виконані в стикувальному вузлі, виконані або няється тим, що поздовжня вісь, що проходить циліндричними, або конусоподібними, або в комбічерез центри отворів вузла кріплення відтяжок, нації зазначених бічних поверхонь. розташована або в площині, що проходить крізь 2. Монтажний модуль щогли за п. 1, який відрізпоздовжні осі усіх трьох більших конструктивних няється тим, що менший конструктивний елемент елементів зовнішньої ланки ґрат, або вище чи низовнішньої ланки ґрат є спрямованим у бік закінціжчезазначеної площини й паралельно їй. вки стійки. 11. Монтажний модуль щогли за п. 1, який відріз3. Монтажний модуль щогли за п. 1, який відрізняється тим, що на кожній з косинок вузла кріпняється тим, що отвори в стикувальних елеменлення відтяжок виконаний секторний виріз, що тах виконані кількістю один, два, або більше. повторює за геометрією зовнішню поверхню стійки. Корисна модель відноситься до галузі радіолокації, зокрема, до щоглових антен, а саме, до конструктивних елементів щоглови х антенмонтажних модулів щогли. Відомий монтажний модуль щогли, що містить основу і закріплені на вільних кінцях основи стикувальні елементи [1]. До недоліків відомого монтажного модуля щогли відноситься те, що модуль має недостатню жорсткість на вигин у поперечному напрямку при великій довжині основи. Відомий монтажний модуль щогли, що містить основу і закріплені на вільних кінцях основи стикувальні елементи [2]. До недоліків відомого монтажного модуля щогли відноситься те, що модуль має недостатню жорсткість на вигин у поперечному напрямку при великій довжині основи. Відомий монтажний модуль щогли, що містить стійку і закріплені на вільних кінцях основи стикувальні елементи, при цьому стійка виконана у вигляді поздовжньої труби [3]. До недоліків відомого монтажного модуля щогли відноситься те, що модуль має недостатню жорсткість на вигин у поперечному напрямку при великій довжині стійки. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано як прототип, є монтажний модуль щогли, що міс 5 20507 6 тить стійку і закріплені на вільних кінцях стійки кріплення відтяжок містить отвір, бічні стінки та стикувальні вузли, при цьому стійка виконана у косинка вузла кріплення відтяжок закріплені до вигляді поздовжньої труби постійного поперечного зовнішньої поверхні стійки, кожний з вузлів кріпперетину [4]. лення відтяжок розміщений від закінцівки стійки на До недоліків відомого монтажного модуля щовідстані не менше 1/10 довжини згаданої стійки, гли, що обраний за прототип, відноситься те, що кожний з вузлів кріплення відтяжок розміщений в модуль має недостатню жорсткість на вигин у поплощині, що перпендикулярна площині ґрати, яка перечному напрямку при великій довжині стійки. не стикується з зазначеною стійкою, поздовжня Також до недоліків відноситься й те, що стійка не вісь, що проходить крізь центри отворів вузла крімістить вузлів кріплення відтяжок, які підвищують плення відтяжок розташована паралельно площистійкість щогли на вигін при її значній висоті. ні ґрати, яка не стикується із стійкою, на якій закріВ основу корисної моделі покладена задача плений зазначений вузол кріплення відтяжок, шляхом зміни конструкції монтажного модуля застикувальні вузли розміщені в площині, що прохобезпечити підвищення жорсткості модуля на вигин дить через торцеві зрізи закінцівок кожної з стійок, у поздовжньому та поперечному напрямку при зовнішня ланка ґрат виконана у вигляді Гвеликій довжині стійки і щогли в цілому. подібного з'єднання між собою під прямим кутом Суть корисної моделі в монтажному модулі двох конструктивних елементів, один із яких більщогли, що містить стійку і закріплені на вільних ше другого, вн утрішні ланки грат виконані у виглякінцях стійки стикувальні вузли, при цьому стійка ді двох типів стержнів, з яких один виконаний прявиконана у вигляді поздовжньої труби постійного молінійним, а другий аналогічним поперечного перетину, полягає в тому, що він допідкріплювальному стержню, менший конструктивдатково містить дві стійки, три зиґзаґоподібні ґраний елемент зовнішньої ланки ґрати розташовати, шість підкріплювальних стержнів, три вузла ний паралельно поздовжньої осі ґрати, більший кріплення відтяжок та діафрагму. Суть корисної конструктивний елемент зовнішньої ланки ґрати моделі полягає і в тому, що кожна зі стійок, ґрат, розташований перпендикулярно поздовжньої осі підкріплювальних стержнів, стикувальних вузлів та ґрати, прямолінійні стержні внутрішньої ланки ґрадіафрагма виконані з одного конструктивного елети розміщені перпендикулярно поздовжній осі ґрамента, кожний з вузлів кріплення відтяжок виконати і, відповідно, поздовжній осі стійки, стержні внуно із з'єднаних між собою паралельно розташоватрішньої ланки ґрати, на закінцівках яких виконані них бічних стінок і підкріплюючих косинок, загини, розташовані під кутом до поздовжньої осі діафрагма виконана у вигляді рівнобічного трикутґрати і, відповідно, поздовжньої осі стійки, стержні ника зі зрізаними кутами, всі три стійки розміщені внутрішньої ланки ґрати, на закінцівках яких викоміж собою паралельно на одній відстані друг від нані загини, виконані однаковими по розмірах і друга з утворенням рівностороннього трикутника в геометричній формі підкріплювальним стержням, площині поперечного перерізу зборки стійок у мопрямолінійні стержні внутрішньої ланки ґрати видуль по всій довжині згаданого модуля, проекції конані величиною не менше 1/5 довжини стійки, поздовжніх осей кожної з стійок у зборці модуля прямолінійні стержні ґрат, які розміщені в ґратах розміщені у вершинах згаданого трикутника, торперпендикулярно її поздовжньої осі, розділяють цеві зрізи закінцівок стійок розміщені в площині, стійку не менше, ніж на п'ять рівних прямокутних перпендикулярній поздовжнім осям кожної з стіділянок, підкріплювальні стержні розташовані в йок, кожна зі згаданих стійок розташована у веркрайніх ланках грат між більшим конструктивним шині зазначеного трикутника, кожна з ґрат складаелементом зовнішньої ланки ґрати і першим пряється із трьох видів однотипних конструктивних молінійним конструктивним елементом внутріланок - зовнішніх і внутрішніх, з'єднаних між собою шньої ланки ґрати, підкріплювальні стержні розтаз послідовним чергуванням, ґрати розміщені свошовані в крайніх ланках ґрат перехресне похилим єю площиною у площині, що проходить через постержням ґрати, похилі стержні внутрішніх ланок здовжні осі двох рядом розташованих стійок, плоґрати, які розташовані під кутом до поздовжньої щини кожної з ґрат, які виходять із поздовжньої осі осі згаданих ґрат, розташовані паралельно між одної із стійок і проходять через поздовжні осі собою, стержні, які закріплені під кутом до поздовдвох інших рядом розташованих стійок, розташожньої осі ґрати, закріплені до стійки по загинах, вані одна відносно іншої під кутом 60°, поздовжня зовнішня ланка ґрати закріплена до стійки по мевісь кожної з ґрат розташована паралельно кожній ншому конструктивному елементу, діа фрагма поздовжній осі стійки і модуля в цілому, ґрати жоррозміщена у площині, що проходить через поздостко закріплені до зовнішньої поверхні двох рядом вжні осі більших конструктивних елементів зовнірозташованих стійок, зовнішні ланки ґрат розмішньої ланки ґрати, діафрагма жорстко закріплена щені від закінцівки стійки на відстані не більше до зовнішньої поверхні усіх трьох більших констру1/20 довжини згаданої стійки, кожний з підкріплюктивних елементів зовнішньої ланки грати. Суть вальних стержнів виконані такими, що містить корисної моделі полягає також і в тому, що кожна центральну частину і загини, які виконані на вільстійка виконана як круглої, так і будь-якої іншої них кінцях згаданого підкріплювального стержня, форми в поперечному перетині, кожний конструкзагини, які виконані на закінцівках підкріплювальтивний елемент ґрат і підкріплювальних стержнів них стержнів, спрямовані під кутом у різні сторони виконані як круглої, так і будь-якої іншої форми в від поздовжньої осі центральної частини підкріппоперечному перетині, кожна бічна стінка та косилювального стержня і розташовані у площині, що нка вузлів кріплення відтяжок виконана будь-якої проходить через поздовжню вісь згаданого підкрігеометричної форми в плані, стикувальні вузли плювального стержня, кожна бічна стінка вузла виконані або прямокутної, або круглої або будь 7 20507 8 якої іншої форми в плані, на кожному зі стикувалька, торцеві зрізи закінцівок стійок розміщені в плоних вузлів виконані наскрізні отвори для взаємного щині, перпендикулярній поздовжнім осям кожної з кріплення між собою монтажних модулів при зборстійок, кожна зі згаданих стійок розташована у веці щогли, кожний зі стикувальних вузлів виконаний ршині зазначеного трикутника, кожна з ґрат склаабо цільним, або з поглибленням для входу закіндається із трьох видів однотипних конструктивних цівки стійки, або з наскрізним отвором для проходу ланок - зовнішніх і внутрішніх, з'єднаних між собою закінцівки стійки, бічні стінки поглиблення або наз послідовним чергуванням, ґрати розміщені своскрізного отвору, які виконані в стикувальному єю площиною у площині, що проходить через повузлі, виконані або циліндричними, або конусопоздовжні осі двох рядом розташованих стійок, плодібними, або в комбінації зазначених бічних повещини кожної з ґрат, які виходять із поздовжньої осі рхонь, менший конструктивний елемент зовнішодної із стійок і проходять через поздовжні осі ньої ланки грати є спрямованим убік закінцівки двох інших рядом розташованих стійок, розташостійки, отвори в стикувальних елементах виконані вані одна відносно іншої під кутом 60°, поздовжня кількістю один, два або більше, загини на підкріпвісь кожної з ґрат розташована паралельно кожній лювальних стержнях і похилих конструктивних поздовжній осі стійки і модуля в цілому, ґрати жорелементах ґрати виконані під кутом не менше 10° стко закріплені до зовнішньої поверхні двох рядом стосовно поздовжньої осі центральної частини розташованих стійок, зовнішні ланки ґрат розмікожного зі згаданих конструктивних елементів мощені від закінцівки стійки на відстані не більше дуля, торцеві частини загинів підкріплювальних 1/20 довжини згаданої стійки, кожний з підкріплюстержнів розташовані або впритул, відповідно, до вальних стержнів виконані такими, що містить більшого конструктивного елемента зовнішньої центральну частину і загини, які виконані на вільланки ґрати та прямолінійного стержня внутріних кінцях згаданого підкріплювального стержня, шньої ланки ґрати, або із зазором до зазначених загини, які виконані на закінцівках підкріплювальконструктивних елементів, всі загини, що виконані них стержнів, спрямовані під кутом у різні сторони на похилих стержнях вн утрішніх ланок ґрати, які від поздовжньої осі центральної частини підкріпрозташовані під кутом до поздовжньої осі згаданої лювального стержня і розташовані у площині, що ґрати, виконані по одній осі, паралельної поздовжпроходить через поздовжню вісь згаданого підкріньої осі ґрати, і однаково видалені від зазначеної плювального стержня, кожна бічна стінка вузла поздовжньої осі ґрати, діафрагма виконана або кріплення відтяжок містить отвір, бічні стінки та рівною, або більшою за величину трикутника, що косинка вузла кріплення відтяжок закріплені до створений в площині поперечного перетину зборки зовнішньої поверхні стійки, кожний з вузлів кріпстійок у модуль по всій довжині зазначеного монлення відтяжок розміщений від закінцівки стійки на тажного модуля щогли, зріз кутів діафрагми виковідстані не менше 1/10 довжини згаданої стійки, нано або закругленим у бік її геометричного кожний з вузлів кріплення відтяжок розміщений в центру, або будь-якої іншої геометричної форми в площині, що перпендикулярна площині ґрати, яка плані, зріз кутів діафрагми розташований або на не стикується з зазначеною стійкою, поздовжня відстані від зовнішньої поверхні стійки, або впривісь, що проходить крізь центри отворів вузла крітул до неї, поздовжня вісь, що проходить крізь плення відтяжок розташована паралельно площицентри отворів вузла кріплення відтяжок, розтані ґрати, яка не стикується із стійкою, на якій закрішована або в площині, що проходить через поздоплений зазначений вузол кріплення відтяжок, вжні осі усіх трьох більших конструктивних елеместикувальні вузли розміщені в площині, що прохонтів зовнішньої ланки грати, або вище чи нижче дить через торцеві зрізи закінцівок кожної з стійок, зазначеної площини й паралельно їй, а на кожній з зовнішня ланка ґрат виконана у вигляді Гкосинок вузла кріплення відтяжок виконаний секподібного з'єднання між собою під прямим кутом торний виріз, що повторює за геометрією зовнішдвох конструктивних елементів, один із яких більню поверхню стійки. ше другого , вн утрішні ланки ґрат виконані у вигляПорівняльний аналіз технічного рішення, яке ді двох типів стержнів, з яких один виконаний прязаявляється, із прототипом, дозволяє зробити вимолінійним, а другий аналогічним сновок, що монтажний модуль щогли, який заявпідкріплювальному стержню, менший конструктивляється, відрізняється тим, що він додатково місний елемент зовнішньої ланки ґрати розташоватить дві стійки, три зиґзаґоподібні ґрати, шість ний паралельно поздовжньої осі ґрати, більший підкріплювальних стержнів, три вузла кріплення конструктивний елемент зовнішньої ланки ґрати відтяжок та діафрагму, при цьому кожна зі стійок, розташований перпендикулярно поздовжньої осі ґрат, підкріплювальних стержнів, стикувальних ґрати, прямолінійні стержні внутрішньої ланки ґравузлів та діафрагма виконані з одного конструктити розміщені перпендикулярно поздовжній осі ґравного елемента, кожний з вузлів кріплення відтяти і, відповідно, поздовжній осі стійки, стержні внужок виконано із з'єднаних між собою паралельно трішньої ланки ґрати, на закінцівках яких виконані розташованих бічних стінок і підкріплюючих косизагини, розташовані під кутом до поздовжньої осі нок, діафрагма виконана у вигляді рівнобічного ґрати і, відповідно, поздовжньої осі стійки, стержні трикутника зі зрізаними кутами, всі три стійки розвнутрішньої ланки ґрати, на закінцівках яких викоміщені між собою паралельно на одній відстані нані загини, виконані однаковими по розмірах і друг від друга з утворенням рівностороннього тригеометричній формі підкріплювальним стержням, кутника в площині поперечного перерізу зборки прямолінійні стержні внутрішньої ланки ґрати вистійок у модуль по всій довжині згаданого модуля, конані величиною не менше 1/5 довжини стійки, проекції поздовжніх осей кожної з стійок у зборці прямолінійні стержні ґрат, які розміщені в ґратах модуля розміщені у вершинах згаданого трикутниперпендикулярно її поздовжньої осі, розділяють 9 20507 10 стійку не менше, ніж на п'ять рівних прямокутних або в площині, що проходить через поздовжні осі ділянок, підкріплювальні стержні розташовані в усі х трьох більших конструктивних елементів зовкрайніх ланках ґрат між більшим конструктивним нішньої ланки ґрати, або вище чи нижче зазначеелементом зовнішньої ланки ґрати і першим пряної площини й паралельно їй, а на кожній з косимолінійним конструктивним елементом внутрінок вузла кріплення відтяжок виконаний секторний шньої ланки ґрати, підкріплювальні стержні розтавиріз, що повторює за геометрією зовнішню повешовані в крайніх ланках ґрат перехресне похилим рхню стійки. стержням грати, похилі стержні внутрішніх ланок Таким чином, монтажний модуль щогли, який ґрати, які розташовані під кутом до поздовжньої заявляється, відповідає критерію корисної моделі осі згаданих ґрат, розташовані паралельно між «новизна». собою, стержні, які закріплені під кутом до поздовСуть корисної моделі пояснюється за допоможньої осі ґрати, закріплені до стійки по загинах, гою ілюстрацій, де на Фіг.1 показана конструктивзовнішня ланка ґрати закріплена до стійки по мено-компонувальна схема монтажного модуля щогншому конструктивному елементу, діа фрагма ли, який заявляється, на Фіг.2 показана схема розміщена у площині, що проходить через поздомонтажного модуля щогли, який заявляється, на вжні осі більших конструктивних елементів зовнівиді збоку, на Фіг.3 показана схема монтажного шньої ланки ґрати, діафрагма жорстко закріплена модуля щогли, який заявляється, на виді зверху в до зовнішньої поверхні усіх трьох більших конструперетині А-А, на Фіг.4 показана конструктивноктивних елементів зовнішньої ланки ґрати, причокомпонувальна схема ґрати монтажного модуля му кожна стійка виконана як круглої, так і будь-якої щогли, який заявляється, в площині G, на Фіг.5 іншої форми в поперечному перерізі, кожний конспоказана схема розміщення ґрати в площині G (на труктивний елемент ґрат і підкріплювальних стервиді А), на Фіг.6 показана конструктивножнів виконані як круглої, так і будь-якої іншої форкомпонувальна схема підкріплювального стержня, ми в поперечному перетині, кожна бічна стінка та на Фіг.7 показаний зовнішній вигдяд вузла кріпкосинка вузлів кріплення відтяжок виконана будьлення відтяжок, на Фіг.8 показана конструктивноякої геометричної форми в плані, стикувальні вузкомпонувальна схема діафрагми, на Фіг.9 показали виконані або прямокутної, або круглої або будьна діафрагма на виді зверху, на Фіг.10 показана якої іншої форми в плані, на кожному зі стикувальсхема розміщення ґрати у площині, що проходить них вузлів виконані наскрізні отвори для взаємного через поздовжні осі двох рядом розташованих кріплення між собою монтажних модулів при зборстійок, на Фіг.11 показана схема розташування ці щогли, кожний зі стикувальних вузлів виконаний площин Q, що проходить через поздовжні осі двох або цільним, або з поглибленням для входу закінрядом розташованих стійок монтажного модуля цівки стійки, або з наскрізним отвором для проходу щогли, який заявляється, на Фіг.12 показана схема закінцівки стійки, бічні стінки поглиблення або нарозташування поздовжніх осей стійок, на Фіг.13-14 скрізного отвору, які виконані в стикувальному показані схеми проходу площини W по закінцівках вузлі, виконані або циліндричними, або конусопостійок, що створюють монтажний модуль щогли, дібними, або в комбінації зазначених бічних повеякий заявляється, на Фіг.15 показана схема розбирхонь, менший конструктивний елемент зовнішвки ґрати на ланки - зовнішні ланки «А» і внутрішні ньої ланки ґрати є спрямованим убік закінцівки ланки «Б» по поздовжній осі ґрати, на Фіг.16-17-18 стійки, отвори в стикувальних елементах виконані показані схеми розміщенні площини G ґрати в кількістю один, два або більше, загини на підкріпплощині Q, що проходить через поздовжні осі двох лювальних стержнях і похилих конструктивних рядом розташованих стійок монтажного модуля елементах ґрати виконані під кутом не менше 10° щогли, який заявляється, на Фіг.19 показана схема стосовно поздовжньої осі центральної частини розташування поздовжньої осі грати відносно покожного зі згаданих конструктивних елементів моздовжніх осей двох рядом розташованих стійок дуля, торцеві частини загинів підкріплювальних монтажного модуля щогли, який заявляється, на стержнів розташовані або впритул, відповідно, до Фіг.20 показана схема розгорнення в одній площибільшого конструктивного елемента зовнішньої ні стійок і стержнів основних ґрат монтажного моланки ґрати та прямолінійного стержня внутрідуля щогли, який заявляється, на Фіг.21-22-23 пошньої ланки ґрати, або із зазором до зазначених казана конструктивно-компонувальна схема конструктивних елементів, всі загини, що виконані стержня внутрішньої ланки «Б» ґрат, який встанона похилих стержнях вн утрішніх ланок ґрати, які влюється в ґратах під кутом до їх поздовжньої осі, розташовані під кутом до поздовжньої осі згаданої на Фіг.24 показана конструктивно-компонувальна ґрати, виконані по одній осі, паралельної поздовжсхема бічної стійки вузла кріплення відтяжок, на ньої осі ґрати, і однаково видалені від зазначеної Фіг.25-29 показані варіанти конструктивного викопоздовжньої осі ґрати, діафрагма виконана або нання бічної стійки вузла кріплення відтяжок, на рівною, або більшою за величину трикутника, що Фіг.30-33 показані варіанти конструктивного викостворений в площині поперечного перерізу зборки нання косинки вузла кріплення відтяжок, на Фіг.34 стійок у модуль по всій довжині зазначеного монпоказана схема розміщення вузла кріплення відтажного модуля щогли, зріз кутів діафрагми викотяжок і діафрагми відносно стійки та конструктивнано або закругленим у бік її геометричного них елементів грати, на Фіг.35 показана схема центру, або будь-якої іншої геометричної форми в розміщення вузла кріплення відтяжок і діафрагми плані, кутів діафрагми розташований або на відвідносно стійки та конструктивних елементів грати стані від зовнішньої поверхні стійки, або впритул на виді збоку, на Фіг.36 показана схема розміщендо неї, поздовжня вісь, що проходить крізь центри ня осі, що проходить крізь отвори в бічних стінках отворів вузла кріплення відтяжок, розташована вузла кріплення відтяжок, відносно основних конс 11 20507 12 труктивних площин G, R і К, на Фіг.37 показана Фіг.99 показана схема з'єднання між собою монтасхема розміщення вузла кріплення відтяжок і діажних модулів (конструкція яких передбачає наявфрагми відносно стійки та конструктивних елеменність вузла кріплення відтяжок і без вузла кріплентів грати на виді зверху (з розкриттям конструкції), ня відтяжок) при зборці щогли (для одного з на Фіг.38 показана схема розміщення конструктивваріантів конструктивного виконання стикувальних них елементів грати у зовнішній ланці «А» і внутвузлів), на Фіг.100 показана схема з'єднання між рішній ланці «Б» ґрат, на Фіг.39 показана конструксобою монтажних модулів (конструкція яких петивно-компонувальна схема стержня, що редбачає наявність вузла кріплення відтяжок і без встановлюється в ґратах (у вн утрішній ланці «Б») вузла кріплення відтяжок) при зборці щогли із заперпендикулярно їх поздовжньої осі, на Фіг.40-41 стосуванням відтяжок (на виді збоку), на Фіг.101 показана конструктивно-компонувальна схема показана схема з'єднання між собою монтажних стержня, що встановлюється в ґратах (у зовнішній модулів (конструкція яких передбачає наявність ланці «А»), на Фіг.42-43 показані варіанти взаємновузла кріплення відтяжок і без вузла кріплення го розташування між собою конструктивних елевідтяжок) при зборці щогли із застосуванням відментів ґрат, стикувальних вузлів і стійок монтажнотяжок (на виді зверху). го модуля щогли, який заявляється, на Фіг.44-48 Монтажний модуль щогли, який містить (як вапоказані схеми кріплення конструктивних елеменріант конструктивного виконання, див. Фіг.1-3) містів ґрат до стійок монтажного модуля щогли, який тить стійку 1 і закріплені на вільних кінцях 2 стійки заявляється, в різних місцях їх стикування на мон1 стикувальні вузли 3, при цьому стійка 1 конструктажному модулі, на Фіг.49 показана схема розмітивно виконана у вигляді поздовжньої труби пощення діафрагми відносно площини К, що прохостійного поперечного перетину (див. Фіг.1-3). Мондить по осі, яка проходить крізь отвори в бічних тажний модуль щогли додатково містить дві стійки стінках вузла кріплення відтяжок, на Фіг.50 показа1, три зиґзаґоподібні ґрати 4 (див. Фіг.4-5), шість на схема розміщення діафрагми відносно стержня, підкріплювальних стержнів 5 (додаткових перехрещо встановлюється в грата х (у зовнішній ланці стних стержнів) (див. Фіг.6), три вузла 6 кріплення «А») перпендикулярно поздовжній осі стійки, на відтяжок 7 (див. Фіг.7 та Фіг.34) та діафрагму 8 Фіг.51 показана схема установки ґрати і стикува(див. Фіг.8-9). Конструктивно кожна зі стійок 1, ґрат льного вузла щодо стійки монтажного модуля що4, підкріплювальних стержнів 5, стикувальних вузгли, який заявляється, на Фіг.52-57 показані варіалів 3 та діафрагма 8 виконані з одного конструктинти виконання стійок і стержнів в поперечному вного елемента, наприклад, основа 1 - із цільнотяперерізі, на Фіг.58-62 показані варіанти конструкгнутої (або гарячекатаної) тонкостінної труби тивного виконання стикувальних вузлів, на Фіг.63 діаметром d=51мм (і товщиною не менше 2,5мм), показана схема виконані наскрізних отворів у стипідкріплювальні стержні 5 - з металевого прутка кувальних вузлах для взаємного кріплення між (або іншого виду сортаменту) діаметром d1=12мм, собою монтажних модулів при зборці щогли, на ґрати 4 - з металевого прутка (або іншого виду Фіг.64-66 показані варіанти виконання отворів у сортаменту) діаметром d1=12мм, стикувальні вузстикувальних вузлах залежно від їхньої форми в ли 3 - із стелевого листа товщиною g=6...10MM плані, на Фіг.67-69 показані варіанти взаємного (або більше), а діафрагма 8 - із сталевого листа розміщення стикувальних вузлів між собою та товщиною g1=6мм. Конструктивно і технологічно стійками на виді зверху, на Фіг.70-75 показані варікожний з вузлів 6 кріплення відтяжок виконано із анти конструктивного виконання стикувальних вуз'єднаних між собою паралельно розташованих злів, що застосовуються в монтажному модулі бічних стінок 9 (фасонка) і підкріплюючих косинок щогли, який заявляється, на виді зверху, на Фіг.7610 (фасонка) (див. Фіг.7). Діафрагма 8 конструкти81 показані варіанти конструктивного виконання вно виконана у вигляді рівнобічного трикутника зі стикувальних вузлів, що застосовуються в монтазрізаними кутами (див. Фіг.8-9). Всі три стійки 1 жному модулі щогли, який заявляється, на виді розміщені між собою паралельно на одній відстані збоку (з розкриттям конструктивних особливосF друг від друга з утворенням рівностороннього тей), на Фіг.82-87 показані схеми закріплення ститрикутника в площині Y поперечного перерізу збокувальних вузлів, що застосовуються в монтажнорки стійок 1 у модуль по всій довжині L згаданого му модулі щогли, який заявляється, до закінцівки модуля (див. Фіг.1-2-3 та Фіг.10-11). Кожна зі згастійок (при різних варіантах конструктивного викоданих стійок 1 розташована у вершині зазначеного нання стикувальних вузлів), на Фіг.88-89 показані трикутника (див. Фіг.10-11). Проекції поздовжніх варіанти розміщення діафрагми відносно конструосей 11 кожної зі стійок 1 у зборці модуля розміктивних елементів грати, на Фіг.90-92 показані ващені у вершинах (позиція «О1») згаданого трикутріанти конструктивного виконання зрізу кутів на ника (див. Фіг.12-14). Торцеві зрізи закінцівок (подіафрагмі, на Фіг.93 показана схема розташування зиція 2) стійок 1 розміщені в площині W, діафрагми відносно поздовжньої осі стійки та відперпендикулярній поздовжнім осям 11 кожної з носно стержня, що встановлюється в ґратах (у стійок 1 (див. Фіг.2 та Фіг.13-14). Кожна з ґрат 4 зовнішній ланці «А») перпендикулярно поздовжній складається із трьох видів однотипних конструктиосі стійки, на Фіг.94-95 показані варіанти розмівних ланок - зовнішніх (позиція «А») і внутрішніх щення осі, що проходить крізь отвори в бічних сті(позиція «Б»), з'єднаних між собою з послідовним нках вузла кріплення відтяжок, відносно стержня, чергуванням, наприклад, «А», «Б», «Б»...«Б», «Б» і що встановлюється в ґратах (у зовнішній ланці «А» (див. Фіг.4-5 та Фіг.15). Ґрати 4 розміщені сво«А») перпендикулярно поздовжній осі стійки, на єю площиною G у площині Q, що проходить через Фіг.96-98 показані схеми зборки щогли з монтажпоздовжні осі 11 двох рядом розташованих стійок них модулів, конструкція якого заявляється, на 1 (див. Фіг.16 та Фіг.17). Площини Q (кожної з ґрат 13 20507 14 4), які виходять із поздовжньої осі 11 одної із стійок 5, див. Фіг.6) (див. Фіг.1-2, Фіг.4, Фіг.13, Фіг.15, 1 і проходять через поздовжні осі 11 двох інших Фіг.20, Фіг.38 та Фіг.40-41). Менший конструктиврядом розташованих стійок 1, розташовані одна ний елемент 19 зовнішньої ланки (позиція «А») відносно іншої під кутом 60° (див. Фіг.11 та Фіг.17). ґрати 4 є спрямованим убік закінцівки (позиція 2) Поздовжня вісь 12 кожної з ґрат 4 розташована стійки 1 (див. Фіг.1-2, Фіг.20, фіг.38 та Фіг.42-44). паралельно кожній поздовжній осі 11 стійки 1 і моТорцеві частини загинів 14 підкріплювальних стедуля в цілому (див. Фіг.1-2 та Фіг.17-18). Ґрати 4 ржнів 5 (додаткових перехресних стержнів) розтажорстко закріплені до зовнішньої поверхні двох шовані або впритул (див. Фіг.42), відповідно, до рядом розташованих стійок 1 (див. Фіг.1-2, Фіг.13 більшого конструктивного елемента 18 зовнішньої та Фіг.19-20). Зовнішні (позиція «А») ланки ґрат 4 ланки (позиція «А») ґрати 4 та прямолінійного стерозміщені від закінцівки (позиція 2) стійки 1 на відржня 20 внутрішньої ланки (позиція «Б») ґрати 4, стані L1 не більше 1/20 довжини L згаданої стійки 1 або із зазором d до зазначених конструктивних (див. Фіг.1-2 та Фіг.20). Кожний з підкріплювальних елементів (див. Фіг.38, Фіг.43 та Фіг.44). Конструкстержнів 5 (додатковий перехрестний стержень) тивно менший конструктивний елемент (позиція (див. Фіг.6) виконаний таким, що містить центра19) зовнішньої ланки (позиція «А») ґрати 4 розтальну частину (позиція 13) і загини (позиція 14), які шований паралельно поздовжньої осі 12 ґрати 4 виконані на вільних кінцях згаданого підкріплюва(див. Фіг.2 та Фіг.38). Більший конструктивний льного стержня 5 (див. Фіг.1-2 та Фіг.6). Загини елемент (позиція 18) зовнішньої ланки (позиція (позиція 14), які виконані на закінцівках підкріплю«А») ґрати 4 розташований перпендикулярно повальних стержнів 5, спрямовані під кутом b у різні здовжньої осі 12 ґрати 4 (див. Фіг.2 та Фіг.38). сторони від поздовжньої осі 15 центральної частиПрямолінійні стержні (позиція 20) внутрішньої ланни (позиція 13) підкріплювального стержня 5 (див. ки (позиція «Б») ґрати 4 розміщені перпендикулярно поздовжній осі 12 ґрати 4 і, відповідно, поздовФіг.6 та Фіг.21) (наприклад, під кутом b = 39,8° , як жній осі 11 стійки 1 (див. Фіг.2, Фіг.38, Фіг.42-43 та варіант конструктивного виконання базової консФіг.46-48). Стержні (позиція 21) внутрішньої ланки трукції монтажного модуля, який заявляється (позиція «Б») ґрати 4, на закінцівках яких виконані див. Фіг.46 та Фіг.48), і розташовані у площині Z, загини 22, розташовані під кутом (3 до поздовжщо проходить через поздовжню вісь 15 згаданого підкріплювального стержня 5 (див. Фіг.22-23). ньої осі 12 ґрати 4 (наприклад, під кутом b = 39,8° , Конструктивно і технологічно на кожній з бічних як варіант конструктивного виконання базової стінок 9 вузла 6 кріплення відтяжок виконано отвір конструкції монтажного модуля, який заявляється 16 (див. Фіг.7 та Фіг.24), при цьому кожна бічна див. Фіг.46 та Фіг.48) і, відповідно, поздовжньої осі стінка 9 та косинка 10 вузлів 6 кріплення відтяжок 11 стійки 1 (див. Фіг.2, Фіг.38 та Фіг.46). Стержні виконана будь-якої геометричної форми в плані (позиція 21) внутрішньої ланки (позиція «Б») ґрати (див., відповідно, позиції 25-29 і позиції 30-33). 4, на закінцівках яких виконані загини 22, виконані Бічні стінки 9 та косинка 10 вузла 6 кріплення відоднаковими по розмірах і геометричній формі підтяжок закріплені до зовнішньої поверхні стійки 1 кріплювальним стержням (позиція 5, див. Фіг.6). (див. Фіг.1-2 та Фіг.34-35). Кожний з вузлів 6 кріпПрямолінійні стержні 20 внутрішньої ланки (позилення відтяжок розміщений від закінцівки (позиція ція «Б») ґрати 4 виконані величиною h не менше 2) стійки 1 на відстані Li не менше 1/10 довжини L 1/5 довжини L стійки 1 (див. Фіг.1-2). Прямолінійні згаданої стійки 1 (див. Фіг.1-2, Фіг.20 та Фіг.35). стержні (позиції 18 і 20) ґрат 4, які розміщені в ґраКонструктивно кожний з вузлів 6 кріплення відтятах 4 перпендикулярно її поздовжньої осі 12, розжок розміщений в площині R, що перпендикулярна діляють стійку 1 не менше, ніж на п'я ть рівних площині G грати 4, яка не стикується з зазначеною прямокутних ділянок (позиція L2) (див. Фіг.1-2 та стійкою 1 (див. Фіг.35-36). Поздовжня вісь 17, що Фіг.20). Підкріплювальні стержні 5 конструктивно проходить крізь центри отворів 16 вузла 6 кріпрозташовані в крайніх внутрішніх ланках (позиція лення відтяжок (в площині К) розташована пара«Б») ґрат 4 між більшим конструктивним елеменлельно площині G ґрати 4, яка не стикується із том 18 зовнішньої ланки (позиція «А») ґрати 4 і стійкою 1, на якій закріплений зазначений вузол 6 першим прямолінійним конструктивним елементом кріплення відтяжок (див. Фіг.36-37). Стикувальні 20 внутрішньої ланки (позиція «Б») ґрати 4 (див. вузли 3 розміщені в площині W, що проходить чеФіг.1-2, Фіг.20 та Фіг.48). Підкріплювальні стержні 5 рез торцеві зрізи закінцівок (позиція 2) кожної з (додаткові перехресні стержні) розташовані в стійок 1 (див. Фіг.2, Фіг.20 та Фіг.38). Зовнішня ланкрайніх внутрішніх ланках (позиція «Б») ґрат 4 пека (позиція «А») ґрат 4 виконана (див. Фіг.4, Фіг.15, рехресне похилим стержням 21 ґрати 4 (див. Фіг.1Фіг.20 та Фіг.38) у вигляді Г-подібного з'єднання 2, Фіг.20, Фіг.38 та Фі г.48). Похилі стержні 21 внутміж собою під прямим кутом двох конструктивних рішніх ланок (позиція «Б») ґрати 4, які розташовані елементів (позиції 18 та 19), один із яких (позиція під кутом b до поздовжньої осі 12 згаданих ґрат 4, 18) більше другого (позиція 19) і виконаний пряморозташовані паралельно між собою (див. Фіг.1-2, лінійним (див. Фіг.1-2, Фіг.4, Фіг.15 та Фіг.38-39). Фіг.20 та Фіг.38). Стержні 21, які закріплені під куМенший конструктивний елемент (позиція 19) розташований під кутом 90° до більшого конструктивтом b до поздовжньої осі 12 ґрати 4, закріплені до ного елемента (позиція 18) (див. Фіг.40-41). Внутстійки 1 по загинах 22 (див. Фіг.1-2, Фіг.20, Фіг.38 рішні ланки (позиція «Б») ґрат 4 виконані у вигляді та Фіг.46-48). Зовнішня ланка (позиція «А») ґрати 4 двох типів стержнів, з яких один (позиція 20) викозакріплена до стійки по меншому конструктивному наний прямолінійним (див. Фіг.1-2, Фіг.4, Фіг.13, елементу (позиція 19) (див. Фіг.1-2, Фіг.20, Фіг.38, Фіг.15, Фіг.20 та Фіг.38), а другий (позиція 21) Фіг.42-43 та Фіг.44-45). Діафрагма 8 розміщена у аналогічним підкріплювальному стержню (позиція 15 20507 16 площині К, що проходить через поздовжні осі 23 розташована або в площині К, що проходить через більших конструктивних елементів 18 зовнішньої поздовжні осі 23 усіх трьох більших конструктивланки (позиція «А») ґрати 4 (див. Фіг.35-36 та них елементів 18 зовнішньої ланки (позиція «А») Фіг.49). Діафрагма 8 жорстко закріплена до зовніґрати 4 (див. Фіг.35-36 та Фіг.93), або ви ще (див. шньої поверхні усіх трьох більших конструктивних Фіг.94) чи нижче (див. Фіг.95) зазначеної площини елементів 18 зовнішньої ланки (позиція «А») ґрати К й паралельно їй (на величину f-див. Фіг.94-95). 4 (див. Фіг.35-36 та Фіг.49-50). Конструктивно кожНа кожній з косинок 10 вузла 6 кріплення відтяжок на стійка 1 виконана як круглої (див. Фіг.1-2, Фіг.38 виконаний секторний виріз 31 (див. Фіг.30-33), що та Фіг.44-51) так і будь-якої іншої форми в попеповторює за геометрією зовнішню поверхню стійки речному перетині (див. Фіг.52-56). Кожний констру1 (див. Фіг.30-33 та Фіг.37). ктивний елемент (позиції 18-20) ґрат 4 і підкріплюМонтажний модуль щогли, який заявляється, вальних стержнів 5 (відповідно, позиції 13-14) експлуатується наступним чином. виконані як круглої (див. Фіг.57), так і будь-якої Попередньо виготовляють стійки 1 (у кількості іншої форми в поперечному перетині (див. Фіг.52трьох штук для кожного модуля), ґрати 4 (у кілько56). Стикувальні вузли 3 виконані або прямокутної сті трьох штук для кожного модуля), підкріплюва(див. Фіг.1, Фіг.58, Фіг.63, Фіг.67 та Фіг.70-74), або льні стержні 5 (у кількості шістьох штук для кожнокруглої (див. Фіг.59 та Фіг.64) або будь-якої іншої го модуля), вузли 6 кріплення відтяжок (позиція 7) форми в плані, наприклад, овальної (див. Фіг.60, (у кількості трьох штук кожного модуля) та стикуФіг.65 та Фіг.69), прямокутної зі зрізаними кутами вальні вузли 3 (у кількості шістьох штук для кожно(див. Фіг.61, Фіг.66 та Фіг.69), трикутної (див. Фіг.62 го модуля) (див. Фіг.1-2-3, Фіг.7, Фіг.8-9, Фіг.67-69 та Фіг.68). На кожному зі стикувальних вузлів 3 та Фіг.99). виконані наскрізні отвори 24 для взаємного кріпКожну із стійок 1 виготовляють (у базовому лення між собою монтажних модулів при зборці варіанті конструктивного виконання) у вигляді пощогли. Отвори 24 в стикувальних елементах 3 здовжньої труби. Конструктивно кожну стійку 1 виконані, наприклад, кількістю один (див. Фіг.64), виконують або круглої (див. Фіг.1, Фіг.3, Фіг.10-12, два (див. Фіг.65 та Фіг.69) або більше, де n=3 (див. Фіг.14, Фіг.17, Фі г.34-37, Фіг.45-47, Фіг.49-50, Фіг.88Фіг.68), n=4 (див. Фіг.1, Фіг.3, Фіг.63, Фіг.66-67 та 89, Фіг.94-95 і Фіг.101, діаметром d), або будь-якоїФіг.70-74), n=8 (див. Фіг.69). Кожний зі стикувальіншої форми в поперечному перерізі, наприклад, них вузлів 3 виконаний або цільним (див. Фіг.2, прямокутної (див. Фіг.52), квадратної (див. Фіг.53), Фіг.42, Фіг.51, Фіг.76, Фіг.82 та Фіг.99), або з поглиу вигляді куточка (див. Фіг.54), тавра (див. Фіг.55), бленням 25 для входу закінцівки (позиція 2) стійки двотавра (див. Фіг.56). Стійки (позиція 1) конструк1 (див. Фіг.38, Фіг.77-78 та Фіг.83-84), або з нативно виконують, наприклад, зі сталевих безшовскрізним отвором 26 для проходу закінцівки (позиних гарячекатаних тр уб (як варіант базового консція 2) стійки 1 (див. Фіг.79-81 та Фіг.85-87). Бічні труктивного виконання). Кожну стійку (позиція 1) стінки 27 поглиблення 25 або наскрізного отвору виконують довжиною L (див. Фіг.1-2), наприклад, 26, які виконані в стикувальному вузлі 3, виконані довжиною до 2000мм (L= 1990мм - як варіант баабо циліндричними (див. Фіг.77, Фіг.79, Фіг.83 та зового конструктивного виконання монтажного Фіг.85), або конусоподібними (див. Фіг.78 та модуля) і зовнішнім діаметром (d=51мм - у варіанті Фіг.84), або в комбінації зазначених бічних повервиконанні кожної основи 1 у вигляді труби) з товхонь (див. Фіг.80-81 та Фіг.86-87). Загини 14 на щиною стінки 3,5мм (можливе використання труб підкріплювальних стержнях 5 і загини 22 на похиіз зовнішнім діаметром 48мм і товщиною стінки лих конструктивних елементах 21 ґрати 4 виконані 4мм, можливе виконання також із суцільного конструктивного елемента). b не менше 10° стосовно поздовжньої під кутом Кожні ґрати 4 виконують або з цільного прутка осі центральної частини кожного зі згаданих консарматурної сталі марки А1 довжиною Lгp не менше труктивних елементів модуля (відповідно вісь 28 3900-4000мм та із зовнішнім діаметром d1=12мм стержня 20, вісь 29 стержня 21). Всі загини 22, що (див. Фіг.1-2, Фіг.4-5, Фіг.13, Фіг.15, Фіг.18-19, виконані на похилих стержнях 21 внутрішніх ланок Фіг.20, Фіг.38 та Фіг.96-100), де Lгp = 2«A» + 5«B» = (позиція «Б») ґрати 4, які розташовані під кутом b 6 x h + 5 x h0 + 2 x « A», або з будь-якого виду сордо поздовжньої осі 12 згаданої ґрати 4, виконані по таменту (будь-якої-іншої форми в поперечному одній осі, паралельної поздовжньої осі 12 ґрати 4, і перерізі, наприклад, прямокутної (див. Фіг.52), однаково видалені (на відстані h2) від зазначеної квадратної (див. Фіг.53), у вигляді куточка (див. поздовжньої осі 12 грати 4 (див. Фіг.4). Діа фрагма Фіг.54), тавра (див. Фіг.55), дво тавра (див. Фіг.56). 8 виконана або рівною (див. Фіг.88), або більшою Кожний підкріплювальний стержень 5 викону(див. Фіг.89) за величину трикутника, що створеють як круглої (див. Фіг.6, Фіг.38, Фіг.44, Фіг.48, ний в площині К поперечного перетину зборки стіФіг.57 та Фіг.99, діаметром d1), так і будь-якої-іншої йок 1 у модуль по всій довжині L зазначеного монформи в поперечному перерізі, наприклад, прямотажного модуля щогли (див. Фіг.1 та Фіг.36). Зріз кутної (див. Фіг.52), квадратної (див. Фіг.53), у ви30 кутів діафрагми 8 виконано або закругленим у гляді куточка (див. Фіг.54), тавра (див. Фіг.55), двобік її геометричного центру (див. Фіг.8-9 та Фіг.88тавра (див. Фіг.56). Як варіант конструктивного 89), або будь-якої іншої геометричної форми в виконання підкріплювальні стержні 5 виготовляють плані (див. Фіг.90-92). Зріз 30 кутів діафрагми 8 із арматурної сталі марки А1 із зовнішнім діаметром d1=12мм і довжиною ho не менше 400мм (нарозташований або на відстані j від зовнішньої приклад, у діапазоні h0=450...500мм) (див. Фіг.1-2, поверхні стійки 1 (див. Фіг.88-89), або впритул до Фіг.6 і Фіг.13-19). Кожний з підкріплювальних стернеї (див. Фіг.50). Поздовжня вісь 17, що проходить жнів 5 конструктивно виконують таким, що містить крізь центри отворів 16 вузла 6 кріплення відтяжок, 17 20507 18 центральну частину (позиція 13) і загини (позиція нання між собою під прямим кутом двох конструк14), які виконані на вільних кінцях згаданого підкрітивних елементів, один із яких (позиція 18) є не плювального стержня 5 (див. Фіг.6). менше, ніж у п'ять разів більшим іншого (позиція Загини (позиція 14), які виконують на закінців19) (див. Фіг.1-2, Фіг.4, Фіг.15 та Фіг.38). Внутрішні ках підкріплювальних стержнів 5, те хнологічно і ланки «Б» ґрат 4 виконують у вигляді двох типів стержнів, з яких один виконаний прямолінійним конструктивно спрямовують під кутом b у різні (позиція 20) (див. Фіг.1-2, Фіг.4, Фіг.15 та Фіг.38), а сторони від поздовжньої осі 15 центральної частидругий (позиція 21, див., як аналогічна конструкція, ни (позиція 13) підкріплювального стержня 5 і розФіг.6, а також - Фіг.1-2, Фіг.4, Фіг.13, Фіг.15, Фіг.18ташовують їх в у площині Z (аналогічно, що пока19-20, Фіг.21-23 та Фіг.38) - аналогічним підкріплюзано на Фіг.22-23), що проходить через поздовжню вальному стержню 5 (див. Фіг.6). Конструктивно вісь 15 згаданого підкріплювального стержня 5 і менший конструктивний елемент (позиція 19) зовйого загини 14, при цьому довжину h 1 загину 14 нішньої ланки «А» ґрати 4 розташовують паралевиконують не більше 1/10 довжини h0 стержня 5 льно поздовжній осі 12 ґрати 4 (див. Фіг.1-2, Фіг.4 (див. Фіг.6), наприклад, довжиною h1=40...50мм. та Фіг.15), більший конструктивний елемент (позиСтикувальні вузли 3 виконують або прямокутція 18) зовнішньої ланки «А» ґрати 4 розташовуної (див. Фіг.1, Фіг.3, Фіг.49-50, Фіг.58, Фіг.63, ють перпендикулярно поздовжній осі 12 ґрати 4 Фіг.67, Фіг.70-74 та Фіг.101, товщиною g), або круг(див. Фіг.1-2, Фіг.4 та Фіг.15), а конструктивний лої (див. Фіг.59 і Фіг.64) або будь-якої-іншої форми елемент (позиція 20) ґрати 4 розташовують його в плані, наприклад, у вигляді еліпса (див. Фіг.60, поздовжньою віссю 28 перпендикулярно поздовжФіг.65 і Фіг.69), багатокутника (див. Фіг.61, Фіг.66 і ній осі 12 ґрати 4 (див. Фіг.15) та поздовжній осі 11 Фіг.75), трикутника (див. Фіг.62 та Фіг.68). Як варістійки 1 (див. Фіг.17-18 та Фіг.38). Конструктивно і ант базового конструктивного виконання стикуватехнологічно прямолінійні стержні 20 внутрішньої льні вузли 3 виконують прямокутної форми в плаланки «Б» ґрати 4 розміщують перпендикулярно ні, наприклад, у вигляді квадрата зі сторонами поздовжній осі 12 ґрати 4 і, відповідно, поздовжній 100х100мм і товщиною g не менше 5мм, наприосі 11 стійки 1 (див. Фіг.1-2, Фіг.4, 17-18 та Фіг.38) клад, товщиною g=6...10мм (див. Фіг.1, Фіг.3, (при закріпленні ґрат 4 до стійки 1). Конструктивно Фіг.49-50, Фіг.58, Фіг.63, Фіг.67, Фіг.70-74 та стержні 21 внутрішньої ланки «Б» ґрати 4, на закіФіг.101). Кожний зі стикувальних вузлів 3 виготовнцівках яких виконані загини 22, розташовують під ляють або цільним (див. Фіг.2, Фіг.42, Фіг.51, Фіг.70, Фіг.76, Фіг.82 та Фіг.99), або з поглибленням кутом b до поздовжньої осі 12 ґрати 4 і, відповід25 (див. Фіг.38, Фіг.77-78 та Фіг.83-84) для входу но, поздовжньої осі 11 стійки 1 (при закріпленні закінцівки 2 стійки 1, або з наскрізним отвором 26 ґрат 4 до стійки 1) (див. Фіг.1-2, Фіг.18-19-20, (див. Фіг.79-81 та Фіг.85-87) для проходу закінцівки Фіг.35, Фіг.38, Фіг.42-44, Фіг.46, Фіг.48, Фіг.51 та 2 стійки 1 (див. Фіг.85-87). Конструктивно і техноФіг.99). Стержні 21 внутрішньої ланки «Б» ґрати 4, логічно бічні стінки 27 поглиблення 25 або наскрізна закінцівках яких виконані загини 22, виконують ного отвору 26, які виконують в стикувальному однаковими по розмірах (h0, h 1 і d1 - див. Фіг.4, вузлі 3, те хнологічно і конструктивно виконують Фіг.15 та Фіг.21-23) і геометричній формі (див. або циліндричними (див. Фіг.38, Фіг.77, Фіг.79, Фіг.1-2) підкріплювальним стержням 5 (див. Фіг.6). Фіг.83, Фіг.85), або конусоподібними (див. Фіг.78 та Конструктивно прямолінійні стержні 20 внутрішньої Фіг.84), або в комбінації зазначених бічних стінок ланки «Б» ґрати 4 виконують величиною не менше 27 (див. Фіг.80-81 та Фіг.86-87). Після виготовлен1/5 довжини L стійки 1. Конструктивно всі загини ня стикувальних вузлів 3 у них виконують наскрізні 22, що виконані на похилих стержнях 21 внутрішніх отвори 24, при цьому в залежності від форми в ланок «Б» ґрати 4, які розташовані під кутом b до плані стикувальних вузлів 3, в них виконують напоздовжньої осі 12 згаданої ґрати 4, виконують по скрізні отвори 24 кількістю один (див. Фіг.64), два одній осі, паралельної поздовжньої осі 12 ґрати 4, і (див. Фіг.65 та Фіг.69), три (див. Фіг.68), чотири однаковій далекості (на відстані h2 - див. Фіг.2, (див. Фіг.1, Фіг.3, Фіг.49-50, Фіг.63, Фіг.66-67 та Фіг.4, Фіг.15, Фіг.18-19-20 та Фіг.38) від зазначеної Фіг.70-74) або більше, наприклад, вісім (див. поздовжньої осі 12 ґрати (це необхідно для параФіг.75). лельного розташування між собою двох поруч Конструктивно кожну з ґрат 4 виконують зиґзарозташованих стійок 1 модуля). ґоподібною (див. Фіг.1-2 та Фіг.4-5) з одного прутка Конструктивно прямолінійні стержні 20 внутріарматурної сталі марки А1 (довжиною не менше шньої ланки «Б» ґрат 4, які розміщені в ґратах 4 3900-4000мм) із зовнішнім діаметром d1=12мм і перпендикулярно її поздовжньої осі 12, розділяють (див. Фіг.1-2, Фіг.4-5, Фіг.13, Фіг.15-20, Фіг.38, стійку 1 не менше, ніж на п'ять рівних прямокутних Фіг.96-98 і Фіг.100), або з будь-якого виду сортаділянок (L2) (див. Фіг.1-2, Фіг.4, Фіг.15, Фіг.20, менту (будь-якої іншої форми в поперечному пеФіг.96-98 та Фіг.100). рерізі, наприклад, круглої (див. Фіг.57), прямокутКонструктивно кожній з вузлів 6 кріплення відної (див. Фіг.52), квадратної (див. Фіг.53), у вигляді тяжок 7 (див. Фіг.1-2, Фіг.7, Фіг.18 та Фіг.34) викокуточка (див. Фіг.54), тавра (див. Фіг.55), двотавра нують у вигляді жорстко з'єднаних між собою двох (див. Фіг.56)). Кожну з ґрат 4 виготовляють такою, бічних стінок 9 (фасонок) і двох косинок 10 (фасощо вона складається із трьох видів однотипних нок), при цьому зазначені бічні стінки 9 і косинки 10 конструктивних ланок - зовнішніх «А» і внутрішніх розташовують або паралельно між собою у парі «Б», з'єднаних між собою з послідовним чергуван(див. Фіг.7, Фіг.34-35 та Фіг.37), або непаралельно. ням, наприклад, «А», «Б», «Б»...«Б», «Б» і «А» Бічні стінки 9 вузла 6 кріплення відтяжок 7 викону(див. Фіг.1-2, Фіг.4, Фіг.15 та Фіг.18). Зовнішню ланють або за формою, показаною на Фіг.1-2, Фіг.7, ку «А» ґрат 4 виконують у вигляді Г-подібного з'єд 19 20507 20 Фіг.24, Фіг.34-35 та Фіг.37), або будь-якої іншої фо(див. Фіг.1-2), при цьому ґрати 4 жорстко фіксують рми в плані (див. Фіг.25-29). Бічні стінки 9 (фасон(наприклад, за технологією зварювання) до зовніка) виготовляють, як варіант конструктивного вишньої поверхні стійок 1 по загинах 22, що виконані конання, з металевого листа товщиною gбс (де gбс на стержнях 21 внутрішньої ланки «Б» та по мен= 6..12мм). Косинки 10 (фасонка) вузла 6 кріпленшому конструктивному елементу 19 зовнішньої ня відтяжок 7 виконують або за формою, показаланки «А» ґрати 4 (див. Фіг.1-2, Фіг.38). Конструкною на Фіг.1-2, Фіг.7 та Фіг.34), або за будь-якою тивно і технологічно зовнішні ланки «А» ґрат 4 іншою формою в плані (див. Фіг.30-33), яка передрозміщують (при закріпленні ґрат 4 до згаданої бачає секторний виріз 31, що аналогічно за форстійки 1) на відстані L1 від закінцівки (позиція 2) мою частки зовнішньої поверхні стійки 1 (див. Фіг.7 стійки 1 не більше 1/20 довжини L згаданої стійки 1 та Фіг.34). Косинки 10 вузла 6 кріплення відтяжок 7 (див. Фіг.1-2, Фіг.18, Фіг.20, Фіг.38 та Фіг.99) (навиготовляють, як варіант конструктивного викоприклад, на відстані L1=90мм - на відстані між понання, з металевого листа товщиною gк (де gк = здовжньою віссю 23 конструктивного елемента 18 і 6...12мм). Косинки 10 та бічні стінки 9 жорстко торцевим зрізом закінцівки (позиція 2) стійки 1 - як з'єднують між собою у конструкцію, що представваріант базової конструкції монтажного модуля лена на Фіг.7, наприклад, за допомогою зварки. щогли, який заявляється), а поздовжню вісь 12 Після з'єднання (або до цього) між собою косинок кожної з ґрат 4 розташовують паралельно кожній 10 та бічних стінок 9, в бічних стінках 9 виконують поздовжній осі 11 стійки 1 і модуля в цілому (див. наскрізні отвори 16 (див. Фіг.7 та Фіг.24), які повиФіг.1-2). нні бути розташовані на одній осі 17 (див. Фіг.1-2, Після виконання технологічних операцій по Фіг.7 та Фіг.34). жорсткій фіксації ґрат 4 до стійок 1, жорстко (наКонструктивно діафрагму 8 виконують у виприклад, за технологією зварювання) закріплюють гляді рівнобічного трикутника зі зрізаними кутами до стійок 1 і підкріплювальні стержні 5. При цьому (див. Фіг.8-9, Фіг.37 49-50, Фіг.88-89 та Фіг.90-92), підкріплювальні стержні 5 конструктивно і технолопри цьому зріз 30 кутів діафрагми 8 технологічно і гічно розташовують в крайніх ланках («Б») ґрат 4 конструктивно виконують або за радіусом r (див. між більшим конструктивним елементом (позиція Фіг.8-9, Фіг.37, Фіг.88-89), або будь-якої іншої фор18) зовнішньої ланки «А» ґрати 4 і першим прямоми в плані (див. Фіг.90-92). Діафрагму 8 виготовлінійним конструктивним елементом 20 внутріляють, як варіант конструктивного виконання, з шньої ланки «Б» ґрати 4 (див. Фіг.1-2, Фіг.13, металевого листа товщиною gд (де gд=6...12мм). Фіг.16-20, Фіг.38, Фіг.42-43-44, Фіг.48, Фіг.94-95 та Діафрагму 8 виготовляють, як варіант конструктиФіг.99). Підкріплювальні стержні 5 конструктивно вного виконання, такою, що за розмірами є або розташовують в крайніх ланках «Б» ґрат 4 перерівною величині трикутника, що створений поздохресне похилим стержням (позиція 21) ґрати 4 вжніми осями 11 (позиція О1) стійки 1 (див. Фіг.10(див. Фіг.1-2 та Фіг.38), (наприклад, під кутом 11, Фіг.12, Фіг.14 та Фіг.88), або більшою за велиb = 39,8° , як варіант конструктивного виконання чину трикутника, що створений поздовжніми осями базової конструкції монтажного модуля, який за11 (позиція О1) стійки 1 (див. Фіг.89). Діафрагму 8 являється - див. Фіг.46 та Фіг.48) також виготовляють, як варіант конструктивного Далі до торцевих зрізів закінцівки (позиція 2) виконання, такою, що за розмірами або торкається кожної зі стійок 1 жорстко (наприклад, за технолозрізами 30 кутів до зовнішньої поверхні стійок 1 гією зварювання) закріплюють стикувальні вузли 3, при цьому стикувальні вузли 3 конструктивно роз(див. Фіг.50), або розміщена із зазором j між зрізом 30 діафрагми 8 і зовнішньою поверхнею стійок міщують в площині W, що проходить через торцеві 1 (див. Фіг.1-2, Фіг.18, Фіг.34-35, Фіг.37, Фіг.49 та зрізи закінцівки (позиція 2) кожної зі стійок 1 (див. Фіг.88-89). Фіг.2, Фіг.18, Фіг.38, Фіг.42-43 та Фіг.51). Стикувальні вузли 3 (які конструктивно виконано у вигляді Після виготовлення конструктивних елементів фланців) закріплюються до торцевих зрізів закінцімонтажного модуля виконують його зборку із зазначених елементів (див. Фіг.1-2-3, Фіг.18-19-20, вки (позиція 2) кожної зі стійок 1 або в стик до поФіг.96-98 та Фіг.99-101). верхні зазначеного стикувального вузла 3 (при При цьому конструктивно і технологічно всі три виконанні стикувального вузла 3 цільним - див. Фіг.2, Фіг.Фіг.42, Фіг.51, Фіг.70, Фіг.76, Фіг.82 та стійки 1 розміщують між собою паралельно на Фіг.99), або з поглибленням 25 (див. Фіг.38, Фіг.77одній відстані F одна від другої з утворенням рівностороннього трикутника в площі поперечного 78 та Фіг.83-84) для входу закінцівки 2 стійки 1, або перерізу зборки стійок 1 у модуль по всій довжині з наскрізним отвором 26 (див. Фіг.79-81 та Фіг.85L згаданого модуля (див. Фіг.1-3 і Фіг.20). Проекції 87) для проходу закінцівки 2 стійки 1 (див. Фіг.8587). У всіх трьох зазначених випадках стикування поздовжніх осей 6 кожної зі стійок 1 у зборці модустійки 1 із стикувальним вузлом 3, жорстку фіксаля розміщують у вершинах згаданого трикутника (див. Фіг.12 і Фіг.14), а торцеві зрізи закінцівки (поцію стикувального вузла 3 до торцевого зрізу закізиція 2) стійок 1 розміщують в площині W, перпеннцівки (позиція 2) стійки 1 здійснюють зварювандикулярної поздовжнім осям 11 згаданих стійок 1 ням як по зовнішньому контур у основи 1 (включаючи накладення зварного шва в конусну (див. Фіг.2, Фіг.38, Фіг.42-43 та Фіг.51). щілину поглиблення 25 або отвору 26), так і через Далі стійки 1 з'єднують між собою в монтажний модуль за допомогою ґрат 4 та підкріплювальних нижній вхід отвору 26, який виконано в стикувальстержнів 5 (див. Фіг.1-2-3, Фіг.18 та Фіг.20). ному вузлі 3 (див. Фіг.85-87). При цьому грати 4 жорстко закріплюють до Конструктивно і технологічно кожній з вузлів 6 кріплення відтяжок 7 (див. Фіг.1-2, Фіг.7, Фіг.18 та стінок стійок 1 у площині Q, що проходить через Фіг.34) закріплюють, наприклад, за технологією поздовжні осі 11 двох поряд розташованих основ 1 21 20507 22 зварювання, до зовнішньої поверхні стійки 1 на монтажних модулів по осях отворів 24, які виконані відстані L1 від закінцівки (позиція 2) зазначеної в стикувальних вузла х 3, і закріплюють верхній стійки 1 не менше 1/10 довжини L зазначеної стіймонтажний модуль щогли до нижнього монтажного ки 1 (див. Фіг.1-2 та Фіг.20). При цьому кожний з модуля за допомогою болтів 34 (див. Фіг.97 і вузлів 6 кріплення відтяжок конструктивно розміФіг.98). щують в площині R, що перпендикулярна площині Для збільшення висоти щогли до другого (у G ґрати 4, яка не стикується з зазначеною стійкою зв'язуванні) монтажного модуля приєднують за 1 (див. Фіг.35-36). При такому кріпленні вузлів 6 вищевказаною технологією третій за рахунком кріплення відтяжок поздовжня вісь 17, що прохомонтажний модуль (див. Фіг.7), наприклад, модить крізь центри отворів 16 вузла 6 кріплення дуль, що містить вузли 6 кріплення відтяжок 7 і відтяжок (в площині К) буде розташована параледіафрагми 8 (див. Фіг.1-2 і Фіг.97), який технологічльно площині G ґрати 4, яка не стикується із стійно жорстко фіксують на верхніх стикувальних вузкою 1, на якій закріплений зазначений вузол 6 крілах 3 друго го за рахунком монтажного модуля за плення відтяжок (див. Фіг.36-37). Поздовжні осі 17 допомогою болтів 34 (див. Фіг.98 та Фіг.99). До отворів 16, що виконані в бічних стінках 9 вузла б вузлів 6 кріплення відтяжок приєднують зазначені кріплення відтяжок, повинні знаходитись в площині відтяжки 7, які, після фіксації даного модуля до К (див. Фіг.35-36 та Фіг.93), що проходить по поіншого, що знаходиться нижче, закріплюють до здовжній осі 23 прямолінійних стержнів 18 зовнішопор 35 і натягують (див. Фіг.100 та Фіг.101), при ньої ланки (позиція «А») грати 4 (див. Фіг.1-2, цьому опори 35 розміщують в площині R, яка перФіг.20 та Фіг.99). Можливі варіанти конструктивнопендикулярна площині G грати 4, що проходить го виконання, коли поздовжні осі 17 отворів 16, що через поздовжні осі 11 стійок 1, і яка не стикується виконані в бічних стінках 9 вузла 6 кріплення відз зазначеною стійкою 1 (див. Фіг.35-36-37 та тяжок, знаходяться або вище площини К, що проФіг.101). Розтяжки 7 при цьому будуть розміщені ходить по осі 23 прямолінійних стержнів 18 зовніпід кутом 60° (у вертикальній площині) до зазначешньої ланки (позиція «А») грати 4 (див. Фіг.94) на ної площини R (див. Фіг.101). відстані f - див. Фіг.94, або нижче (див. Фіг.95) заКількість установлених один на другий монтазначеної площини К й паралельно їй (на величину жних модулів може бути один, два, три або більf - див. Фіг.95). У всіх варіантах закріплення вузлів ше, наприклад, п'я ть, десять, двадцять (залежно 6 кріплення відтяжок 7 до зовнішньої поверхні від необхідної висоти щогли (щогло вої антени), на стійки 1 (див. Фіг.34) площини бічних стінок 9 заякій буде встановлена антена). При цьому викоризначеного вузла 6 розташовані паралельно поздостовують монтажні модулі двох типів - без вузлів вжній осі 11 стійки 1 та осі, що лежить в площині кріплення відтяжок (див. Фіг.96-97) і таких, що місR, яка перпендикулярна площині G грати 4, що тять вузли кріплення відтяжок і діафрагми (див. проходить через поздовжні осі 11 стійок 1, і яка не Фіг.1-2 і Фіг.98), причому модулі (конструкція яких стикується з зазначеною стійкою 1 (див. Фіг.35-36 заявляється), які містять зазначені вузли 6 кріпта Фіг.37). лення відтяжок 7 і діафрагми 8 (див. Фіг.1-2), встаДіафрагму 8, як варіант конструктивного виконовлюють у щоглі у визначеній розрахунками чернання, закріплюють на прямолінійних стержнях 18 говості, наприклад, через два модуля, які не зовнішньої ланки (позиція «А») грати 4, наприклад, містять вузлів кріплення відтяжок і діафрагм (див. за технологією зварювання. При цьому діафрагму Фіг.98 та Фіг.100) або через більшу кількість моду8 розміщують так, що вона або торкається зрізами лів, які не містять вузлів кріплення відтяжок і діаф30 кутів до зовнішньої поверхні стійок 1 (див. рагм. j між зрізом 30 Підвищення ефективності застосування монФіг.50), або розміщена із зазором тажного модуля щогли, у порівнянні із прототипом, діафрагми 8 і зовнішньою поверхнею стійок 1 (див. досягається шляхом зміни конструкції модуля, а Фіг.1-2, Фіг.18, Фіг.34-35, Фіг.37, Фіг.49 та Фіг.88саме, додаванням двох стійок і з'єднанням всіх 89). трьох стійок у єдин у конструкцію за допомогою Після зборки монтажні модулі застосовують ґрат і підкріплювальних стержнів з утворенням для зборки щогли (щоглової антени), при цьому ферми трикутної форми в поперечному перерізі. використовують монтажні модулі двох типів - без Підвищення ефективності застосування монтажновузлів кріплення відтяжок (див. Фіг.96-97) і таких, го модуля щогли, у порівнянні із прототипом, досящо містять зазначені вузли кріплення відтяжок і гається також шляхом розміщення на стійках модіафрагми (див. Фіг.1-2 і Фіг.97). дуля вузлів кріплення відтяжок та розміщення між Для цього нижню частину монтажного модуля стійками діафрагми. закріплюють по стикувальних вузлах 3 до опор 32, Джерела інформації установлених у місці встановлення щогли, напри1. Журнал «Military Parade». The magazine of клад, на поверхні землі 33 (див. Фіг.96), при цьому the military industrial complex. Ma y-June №3 (21), первісне використовують монтажні модулі без вуз1997, M.: Издатель «Military Parade Ltd.», стор.131 лів кріплення відтяжок (див. Фіг.96-97). Для закріп- аналог. лення монтажного модуля стикувальні вузли 3 2. М.З.Згуровский, М.Е.Ильченко, С.А.Кравчук установлюють на опори 32 і через отвори 24 закріи др. «Микроволновые устройства телекоммуниплюють стикувальні вузли 3 (і відповідно, монтажкационных систем». В двух томах. Том 1. «Распний модуль) до опор 32, наприклад, за допомогою ространение радиоволн. Антенные и частотноболтів 34 (див. Фіг.96). Далі на верхні стикувальні избирательные устройства». Киев. ІВЦ „Видавницвузли 3 першого монтажного модуля установлютво „Політехніка", 2003, стор.258, мал.2.131, ють другий монтажний модуль (див. Фіг.97), сполучають стикувальні вузли 3 нижнього і верхнього 23 20507 24 стор.238, мал.2.103, стор.255, мал.2.125 та 2.127 тво „Політехніка", 2003, стор.237, мал.2.102 - анааналог. лог. 3. М.З.Згуровский, М.Е.Ильченко, С.А.Кравчук 4. Журнал «Wojskowy Przeglad Techniczny» и др. «Микроволновые устройства телекоммуниWydawany przez Ministerstwo obrony narodowej. кационных систем». В двух томах. Том 1. «РаспPolska. Warszawa. №6 (188), 1984, стор.1 та ространение радиоволн. Антенные и частотностор.270 - прототип. избирательные устройства». Киев. ІВЦ „Видавниц 25 20507 26 27 20507 28 29 20507 30 31 20507 32 33 20507 34 35 20507 36 37 20507 38 39 20507 40 41 20507 42 43 20507 44 45 Комп’ютерна в ерстка В. Мацело 20507 Підписне 46 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
