Пористий вуглецевий матеріал (варіанти), димоуловлюючий фільтр, що містить такий матеріал, і виріб для паління (варіанти)

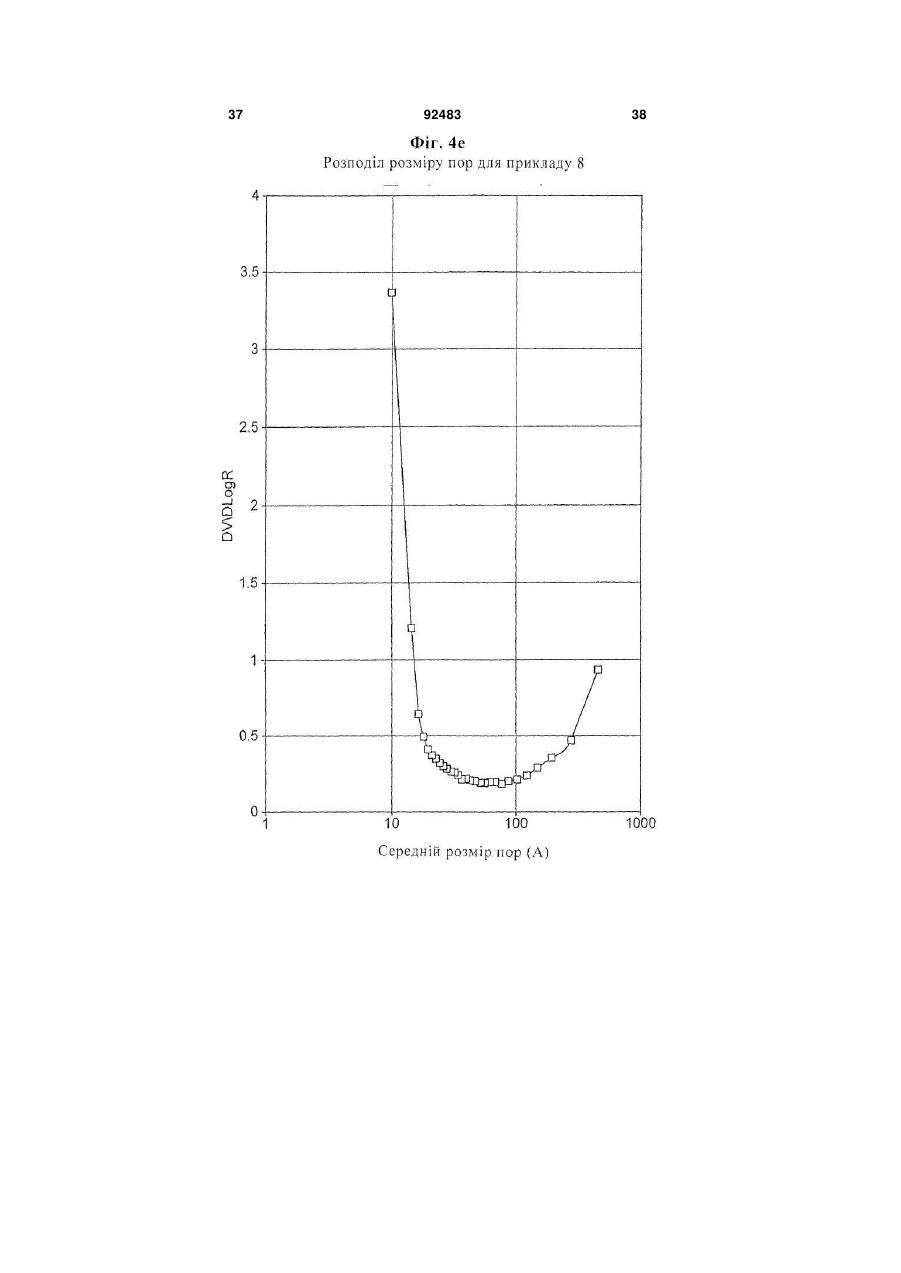

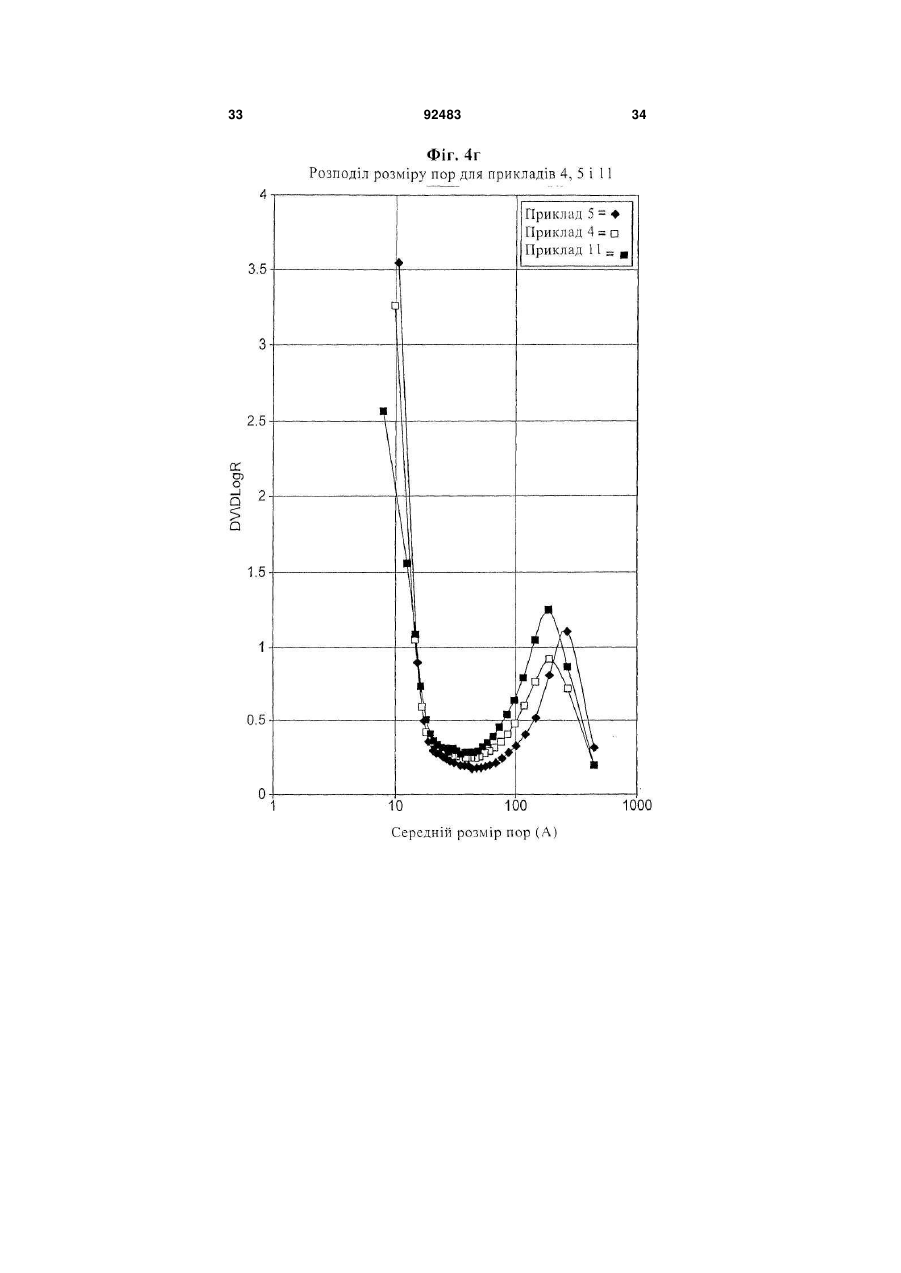

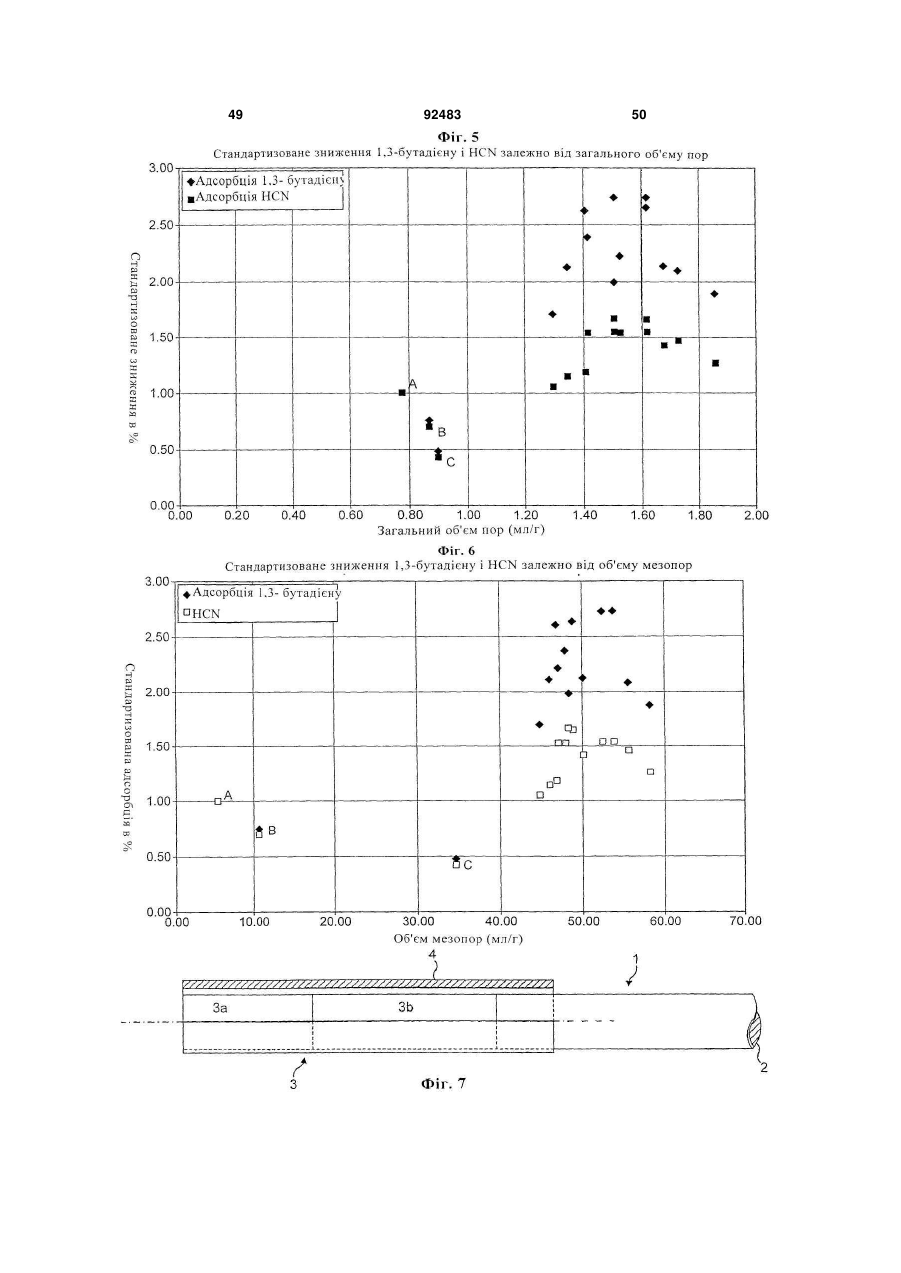

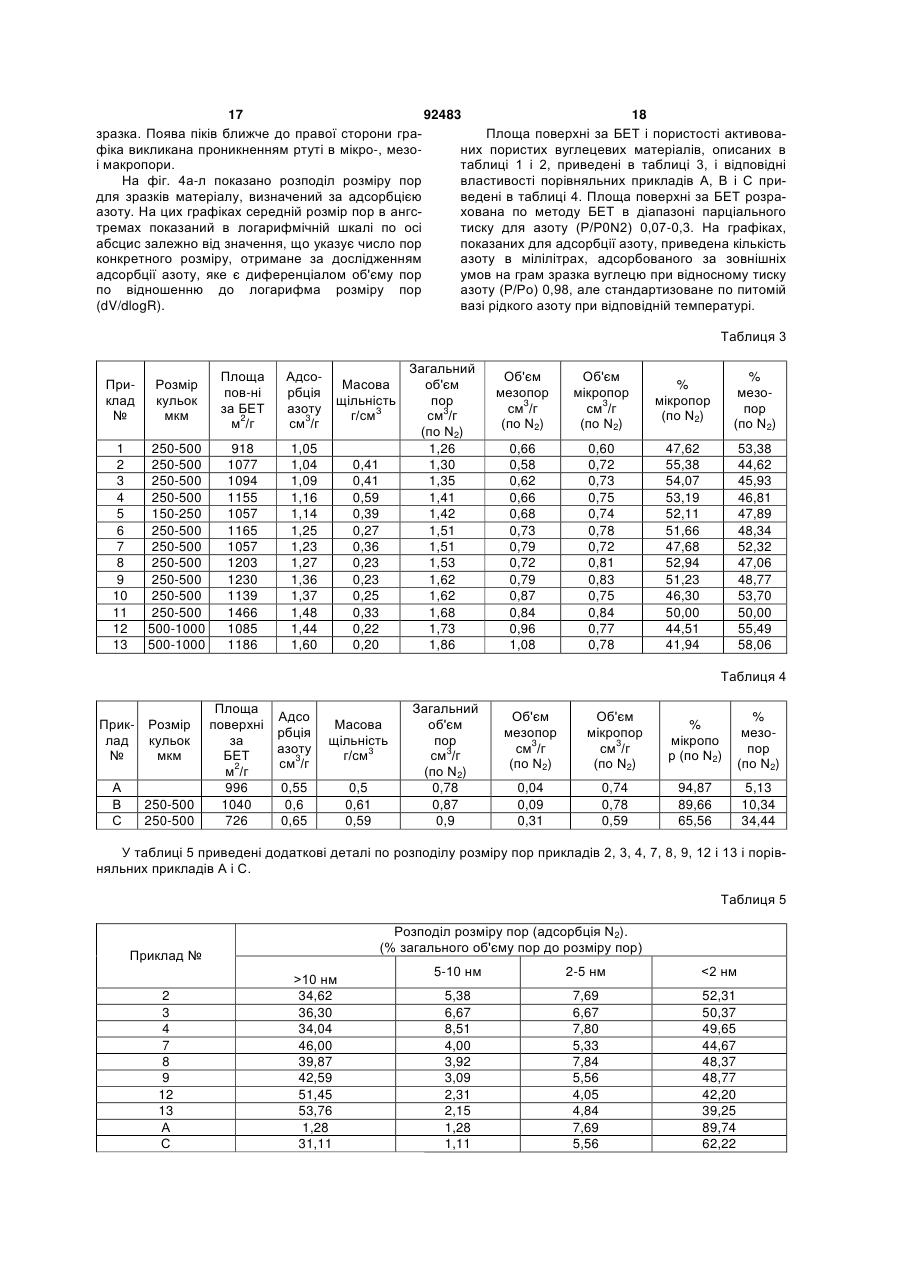

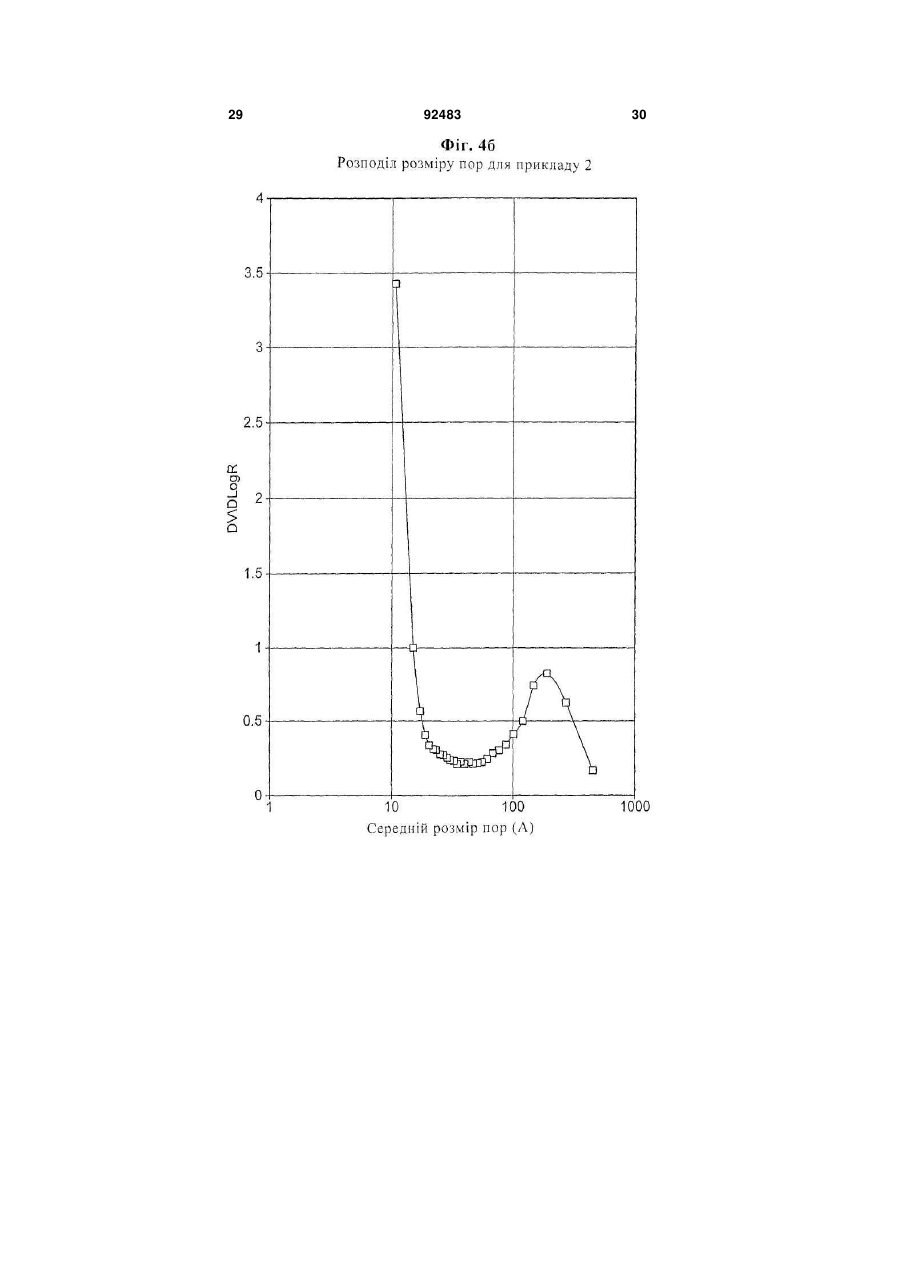

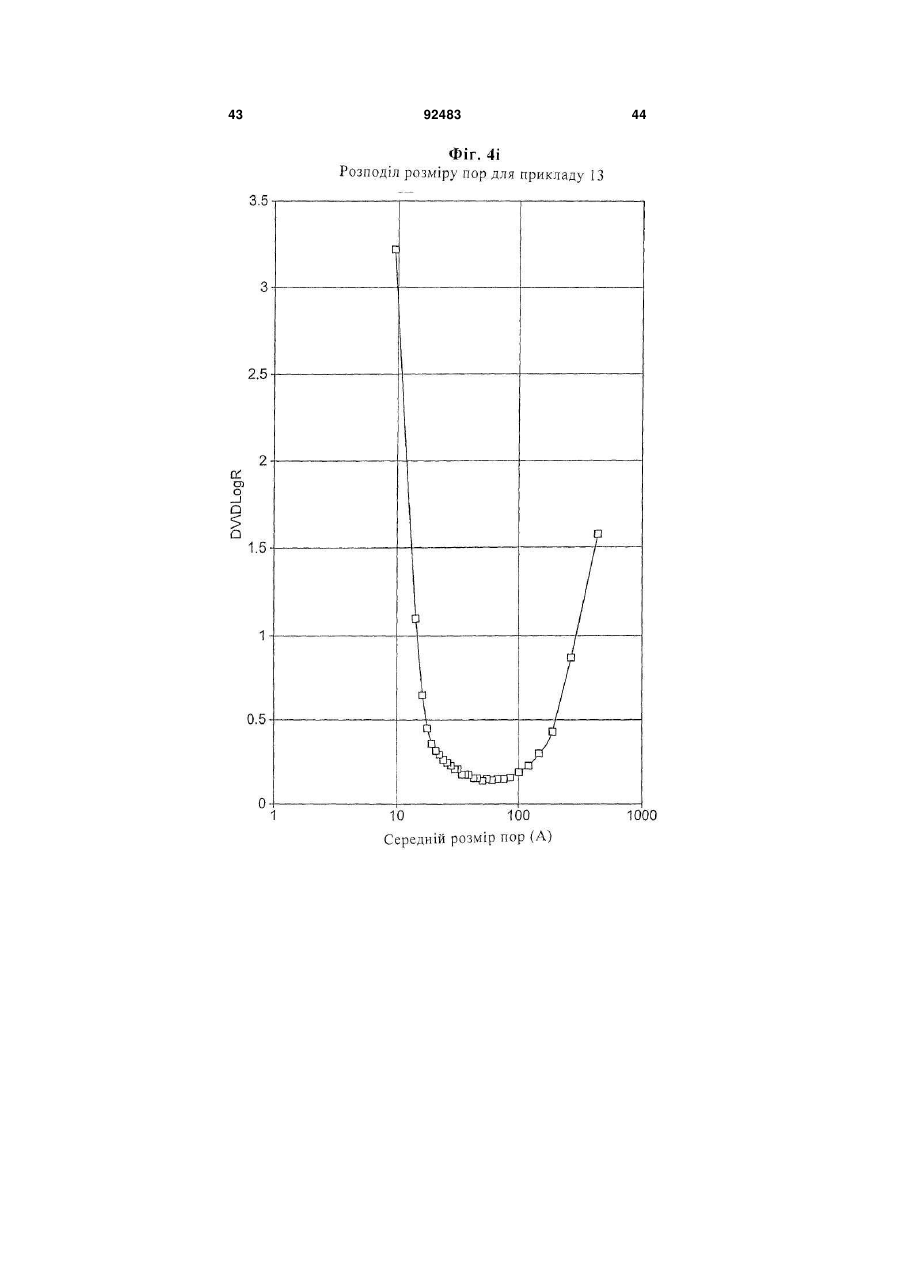

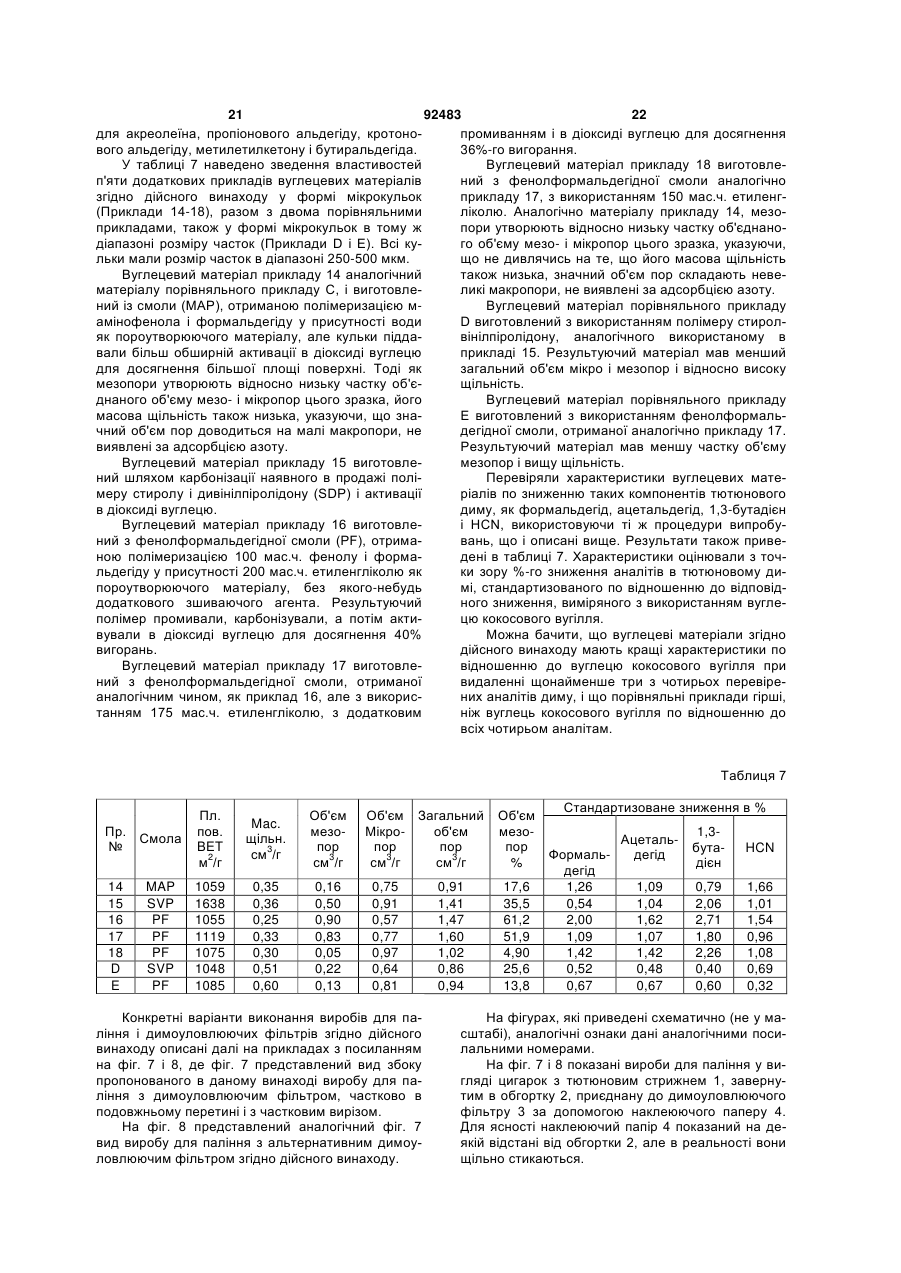

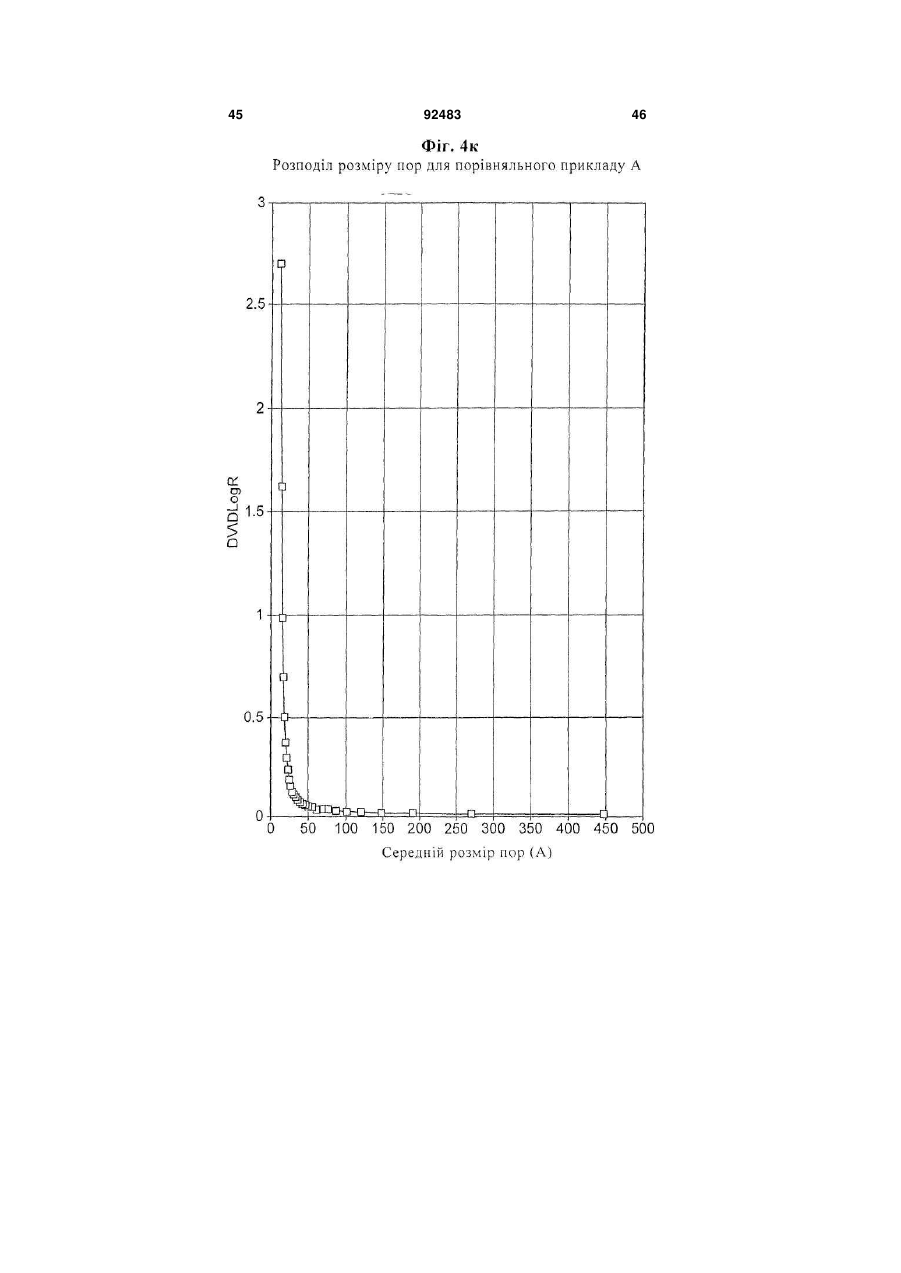

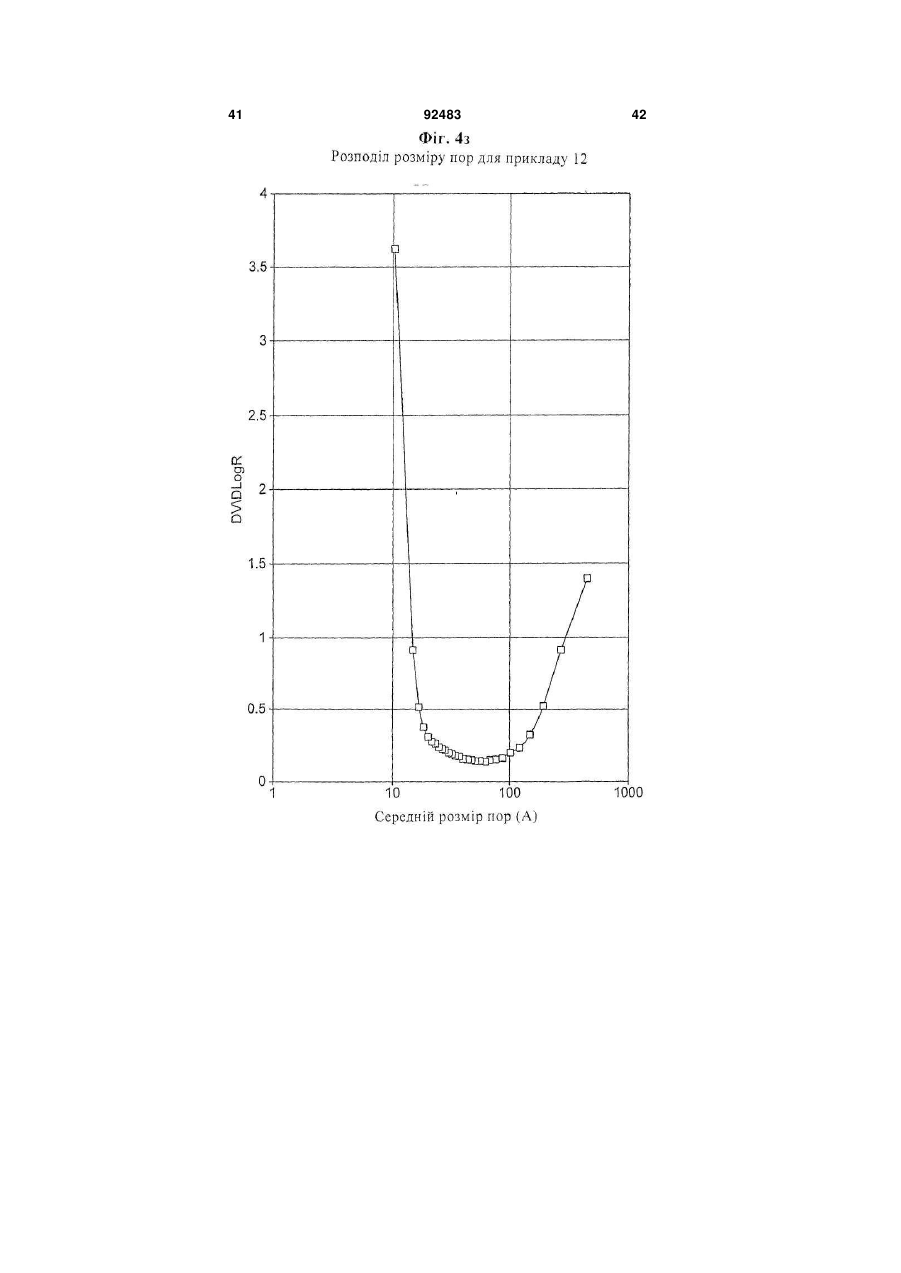

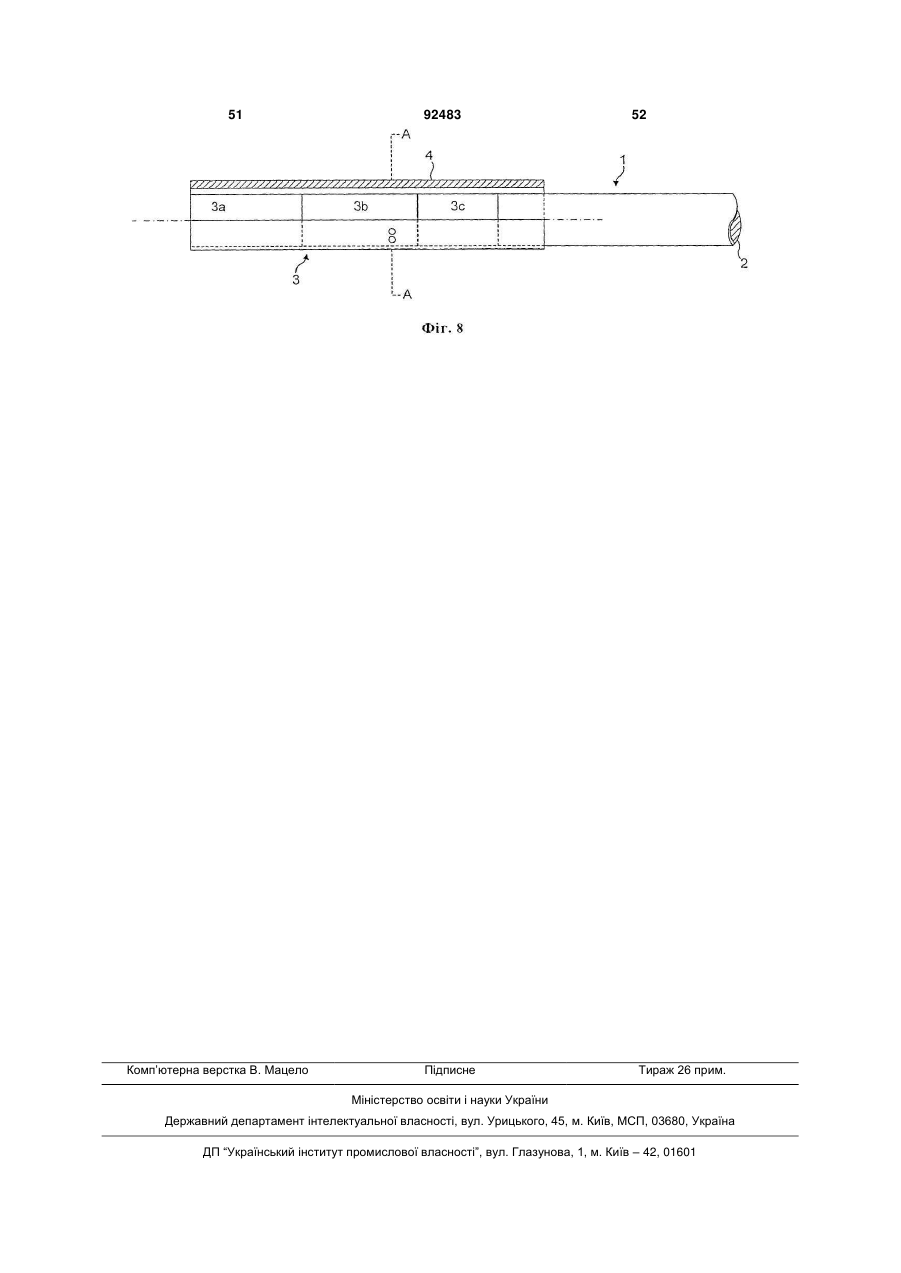

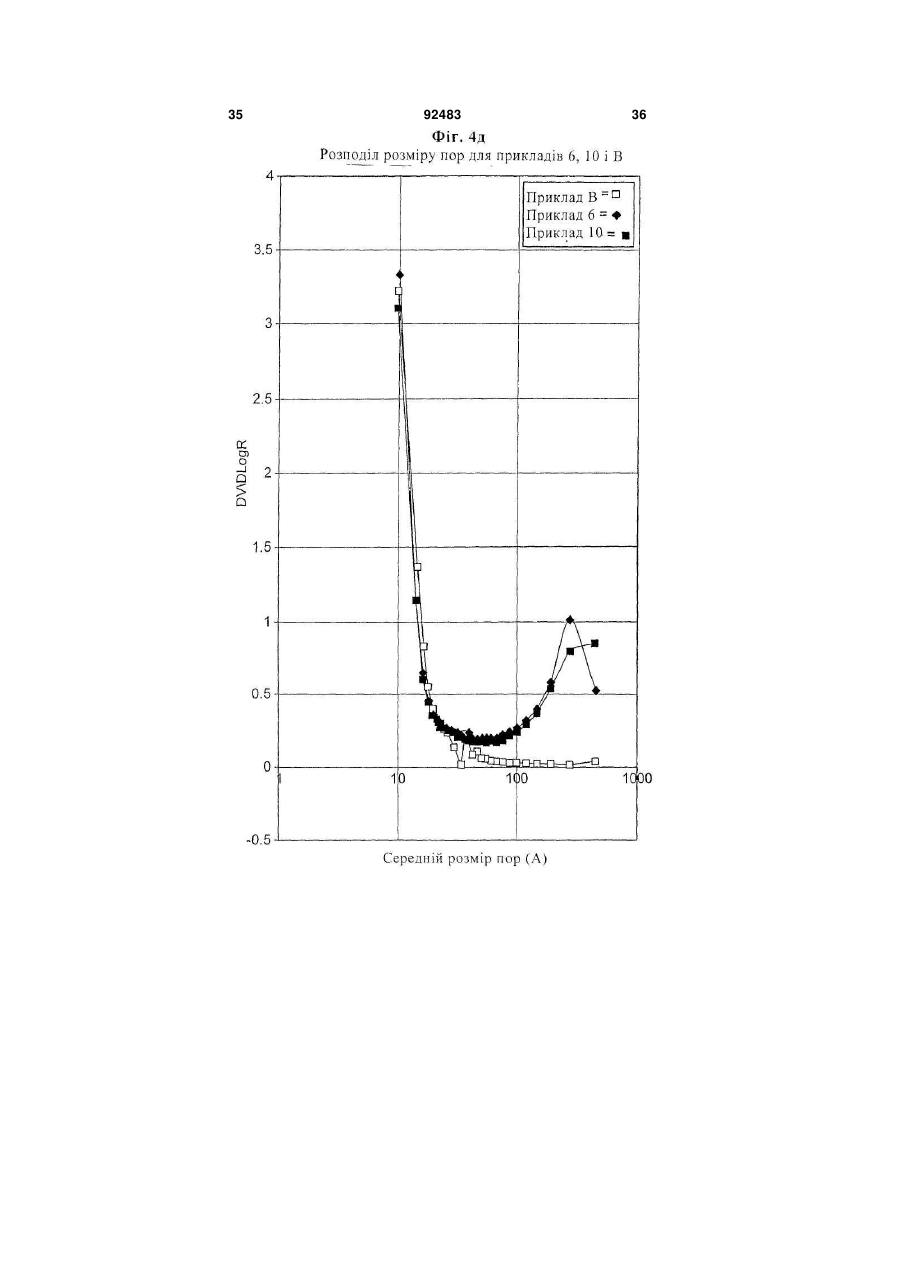

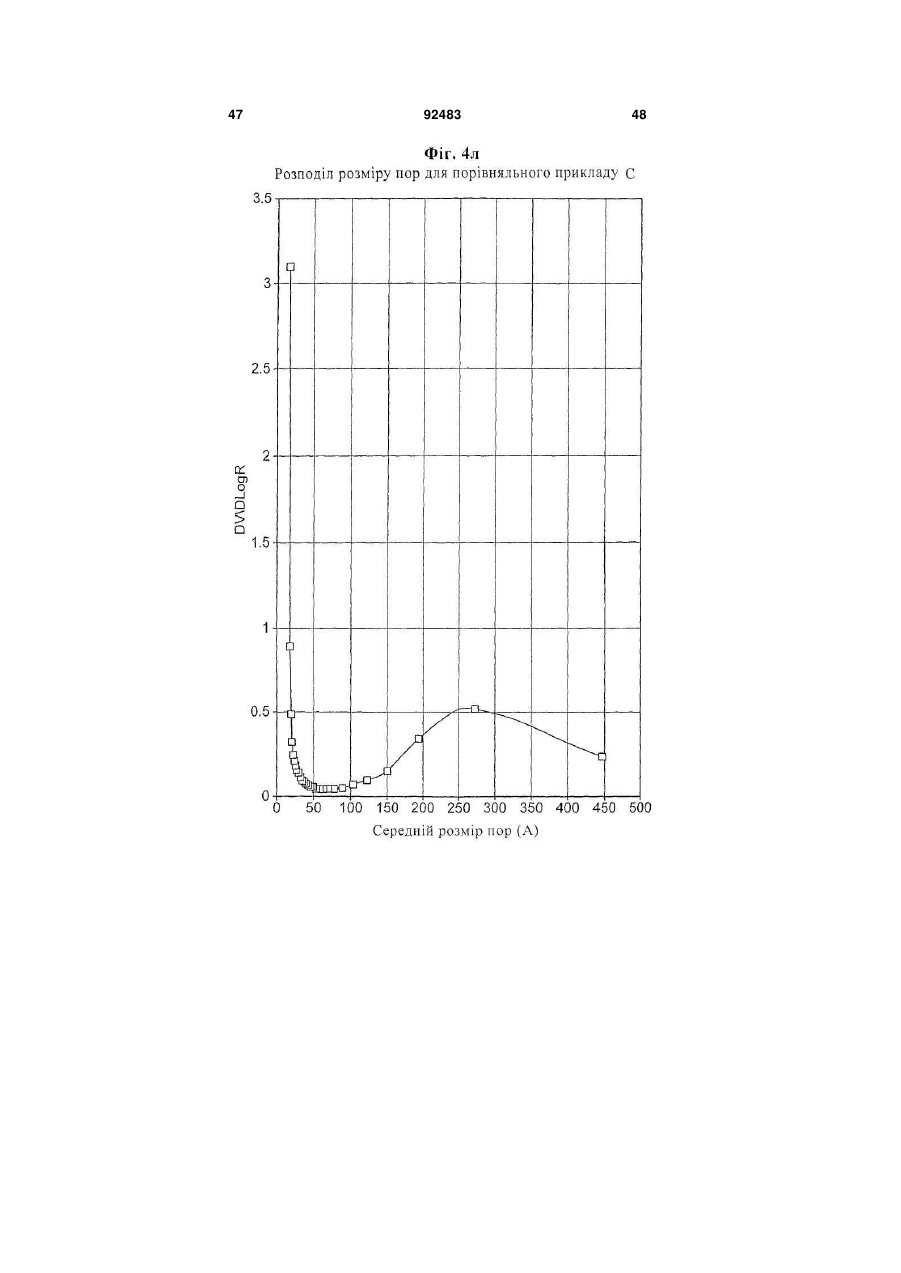

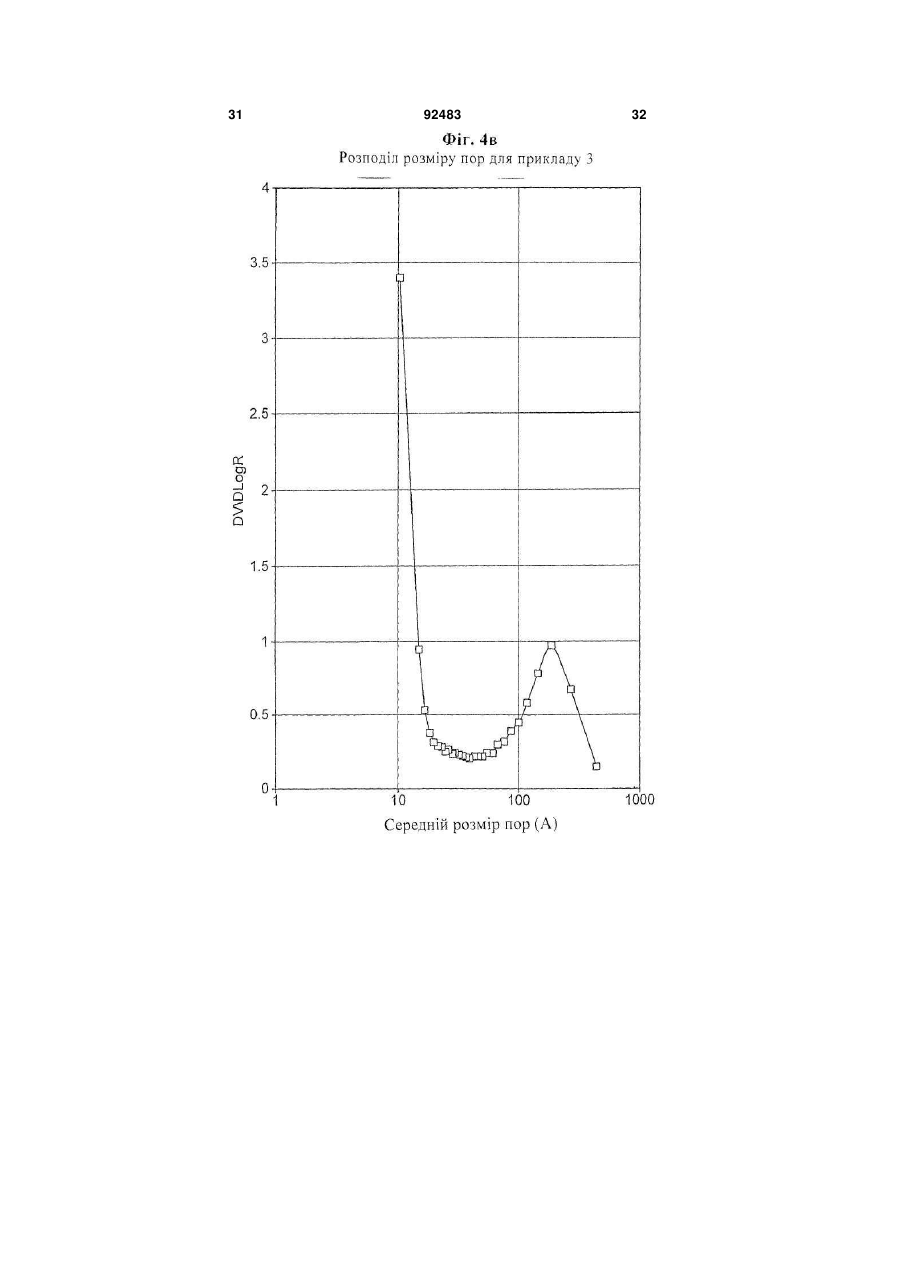

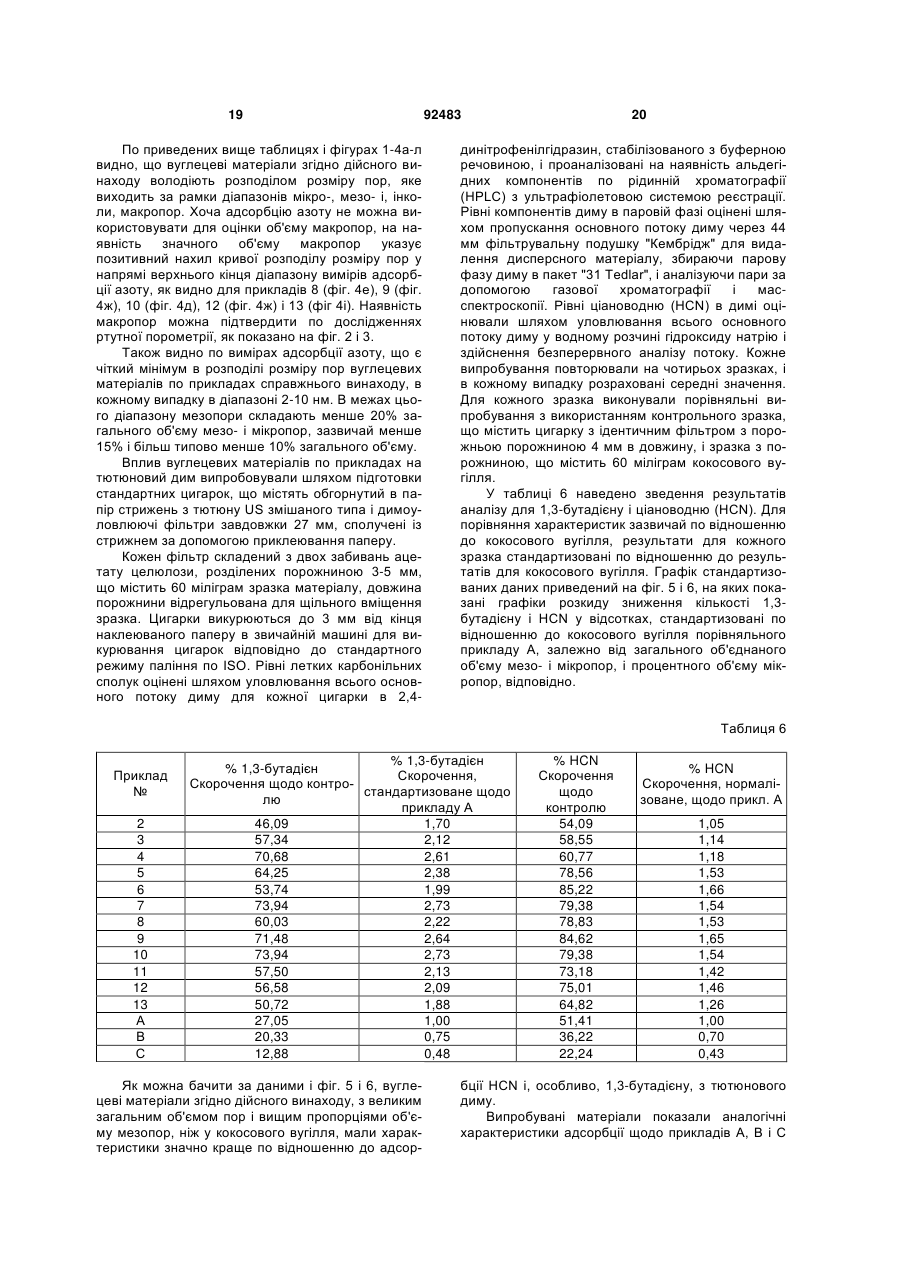

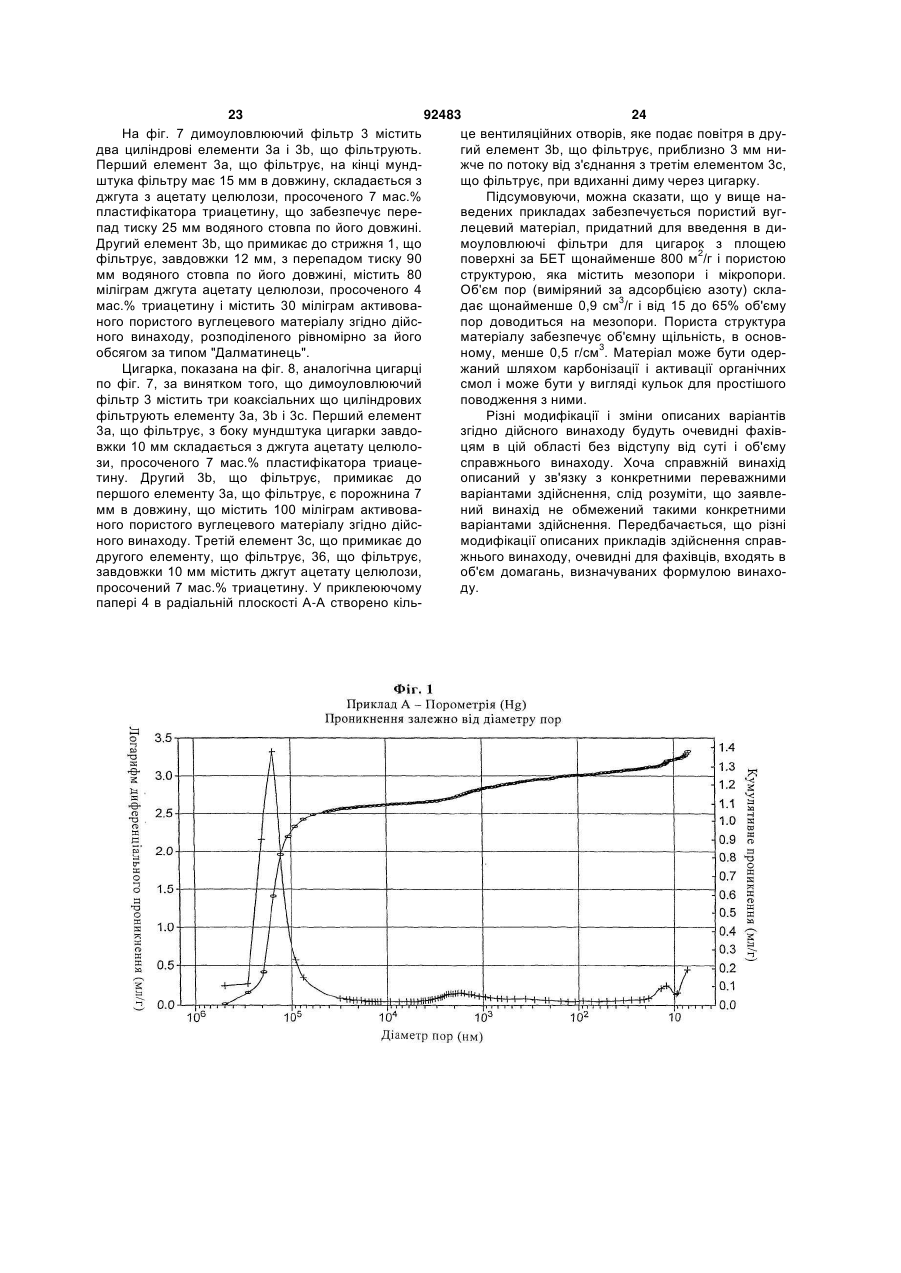

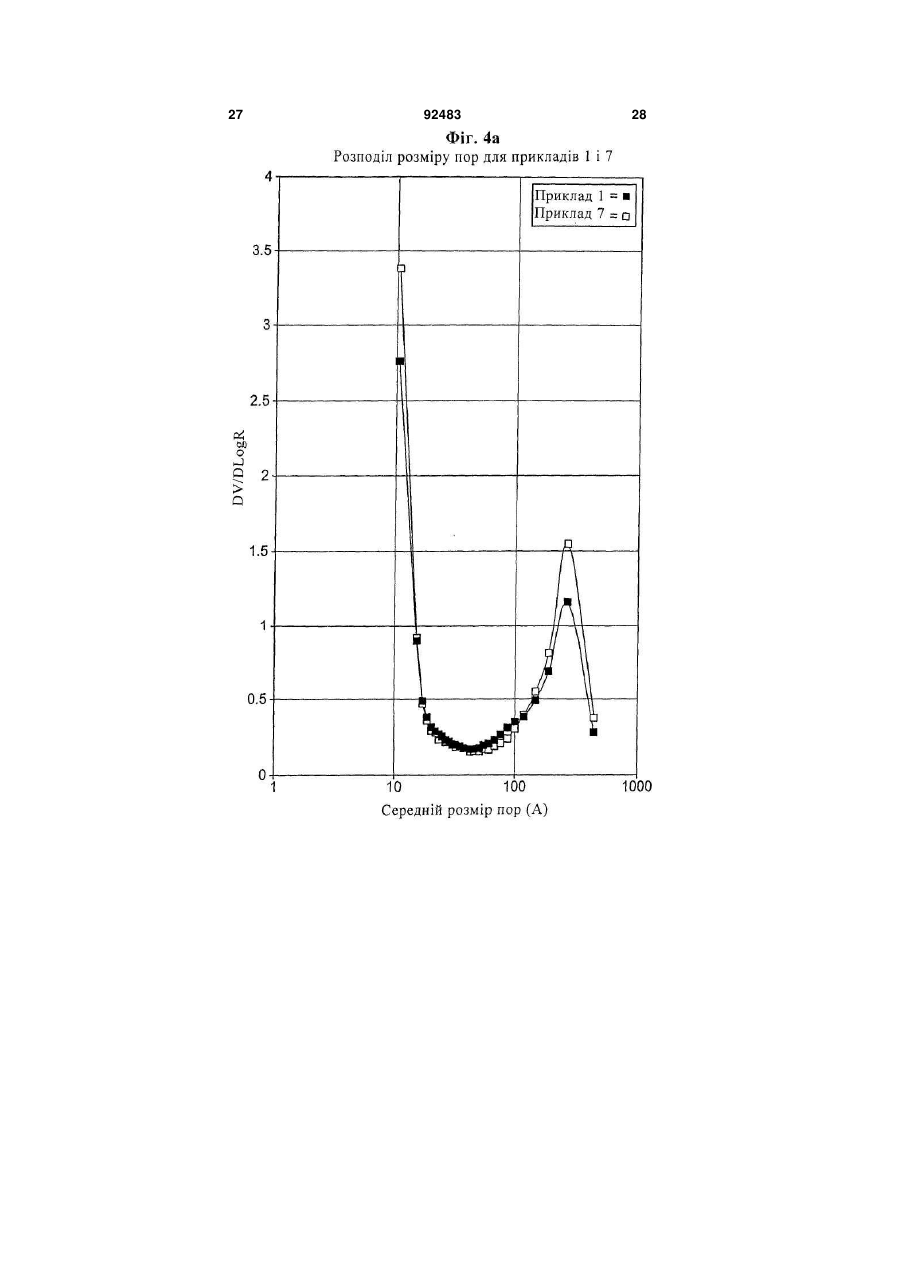

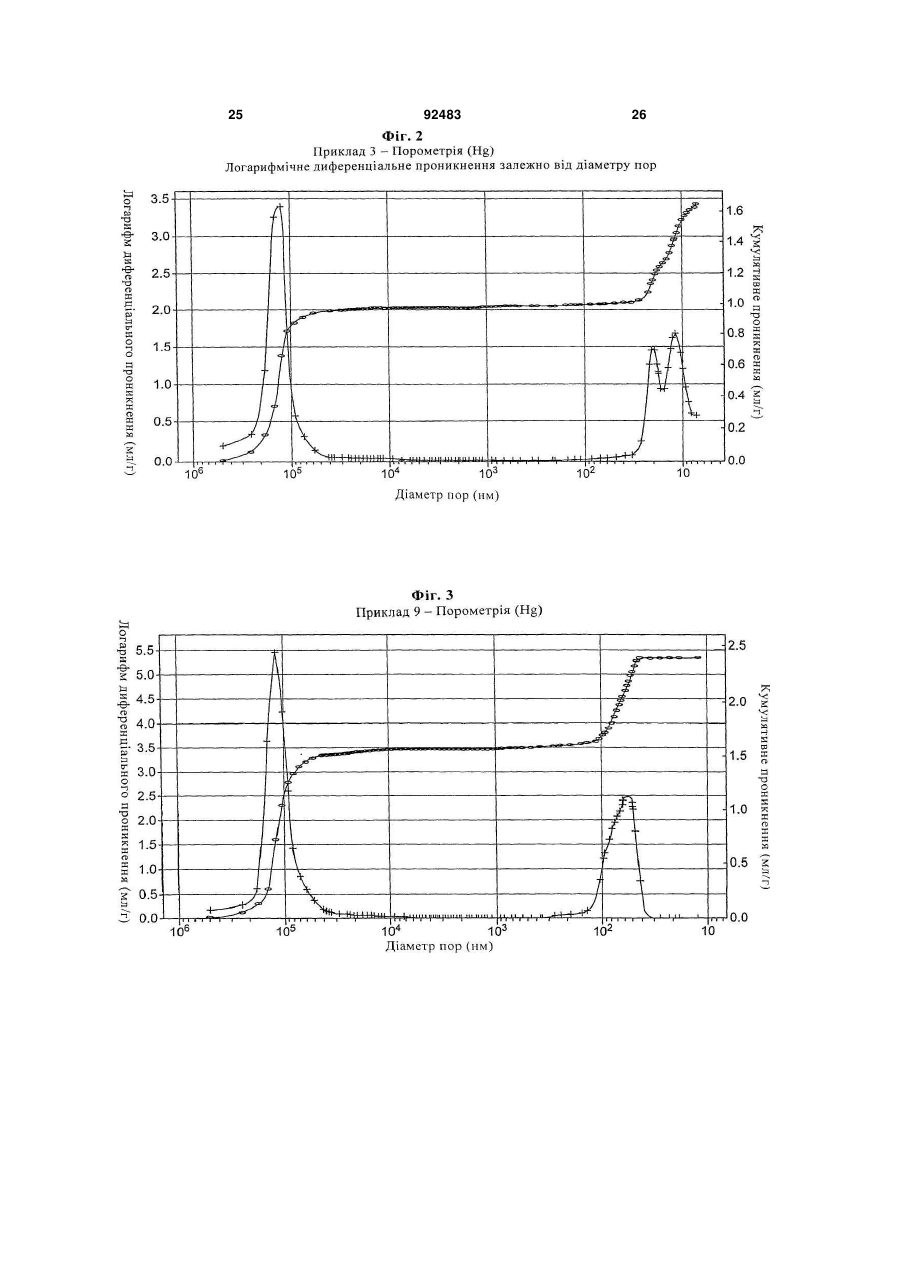

1. Димоуловлюючий фільтр для виробу для паління, що містить пористий вуглецевий матеріал, що має питому площу поверхні за БЕТ щонайменше 800 м2/г, пористу структуру, що включає мезопори і мікропори, та об'єм пор пористого вуглецевого матеріалу, виміряний за адсорбцією азоту, складає щонайменше 0,9 см3/г, в якому: а) пористий вуглецевий матеріал має об'ємну щільність не більше 0,5 г/см3 і/або б) від 15 до 65 % об'єму пор пористого вуглецевого матеріалу, виміряного за адсорбцією азоту, доводиться на мезопори. 2. Димоуловлюючий фільтр за п. 1, в якому об'єм пор пористого вуглецевого матеріалу, виміряний за адсорбцією азоту, складає щонайменше 1,0 см3/г і від 30 до 65 % об'єму пор пористого вуглецевого матеріалу доводиться на мезопори. 3. Димоуловлюючий фільтр за п. 1 або 2, в якому менше 20 % об'єму пор пористого вуглецевого матеріалу складають пори діаметром в діапазоні 2-10 нм. 4. Димоуловлюючий фільтр за будь-яким з пп. 1-3, в якому пористий вуглецевий матеріал має об'ємну щільність не більше 0,5 г/см3. 2 (19) 1 3 92483 4 18. Димоуловлюючий фільтр за п. 17, в якому нук37. Пористий вуглецевий матеріал за будь-яким з леофільний компонент або зшиваючий агент є пп. 33-36, в якому пороутворюючий матеріал місорганічною азотною сполукою. тить етиленгліколь. 19. Димоуловлюючий фільтр за п. 17 або 18, в 38. Пористий вуглецевий матеріал придатний для якому нуклеофільний компонент містить новолак. застосування у фільтрації диму, який має питому 2 20. Димоуловлюючий фільтр за будь-яким з пп. 17площу поверхні за БЕТ щонайменше 800 м /г, по19, в якому зшиваючий агент містить гексаметилеристу структуру, що включає мезопори і мікропори, нтетрамін. і об’єм пор, виміряний за адсорбцією азоту, скла21. Димоуловлюючий фільтр за будь-яким з пп. 17дає щонайменше 0,9 см3/г, від 15 до 65 % якого 20, в якому пороутворюючий матеріал містить доводиться на мезопори, який характеризується етиленгліколь. дисперсною формою, що має середній розмір час22. Пористий вуглецевий матеріал придатний для тинок від 50 до 1000 мкм. застосування у фільтрації диму, який має питому 39. Пористий вуглецевий матеріал за п. 38, який площу поверхні за БЕТ щонайменше 800 м2/г, повиконаний у вигляді мікрокульок. ристу структуру, що включає мезопори і мікропори, 40. Пористий вуглецевий матеріал за п. 38 або 39, об'єм пор, виміряний за адсорбцією азоту, складає який має середній розмір частинок від 50 до щонайменше 0,9 см3/г, від 15 до 65 % якого дово700мкм. диться на мезопори, який характеризується моно41. Пористий вуглецевий матеріал за п. 40, який літною структурою. має середній розмір частинок від 150 до 500 мкм. 23. Пористий вуглецевий матеріал за п. 22, який 42. Пористий вуглецевий матеріал за будь-яким з має форму циліндрового елемента, що фільтрує, з пп. 38-41, який має розподіл розміру частинок осьовим каналом, який здатний забезпечувати D90/D10 щонайменше 10. прохід через нього об'ємного потоку диму для кон43. Пористий вуглецевий матеріал за будь-яким з такту диму з матеріалом. пп. 38-42, який є по суті вільним від частинок мен24. Пористий вуглецевий матеріал за п. 22 або 23, ше 10 мкм. в якому об'єм пор, виміряний за адсорбцією азоту, 44. Пористий вуглецевий матеріал за будь-яким з складає щонайменше 1,0 см3/г і від 30 до 65 % пп. 38-43, в якому об'єм пор, виміряний за адсорбоб'єму пор доводиться на мезопори. цією азоту, складає щонайменше 1,0 см3/г і від 30 25. Пористий вуглецевий матеріал за будь-яким з до 65 % об'єму пор доводиться на мезопори. пп. 22-24, в якому менше 20 % об'єму пор склада45. Пористий вуглецевий матеріал за будь-яким з ють пори діаметром в діапазоні 2-10 нм. пп. 38-44, в якому менше 20 % об'єму пор склада26. Пористий вуглецевий матеріал за будь-яким з ють пори діаметром в діапазоні 2-10 нм. пп. 22-25, який має об'ємну щільність не більше 46. Пористий вуглецевий матеріал за будь-яким з 0,5 г/см3. пп. 38-45, який має об'ємну щільність не більше 27. Пористий вуглецевий матеріал за будь-яким з 0,5 г/см3. пп. 22-26, який має питому площу поверхні за БЕТ 47. Пористий вуглецевий матеріал за будь-яким з від 900 до 1300 м2/г. пп. 38-46, який має питому площу поверхні за БЕТ 28. Пористий вуглецевий матеріал за п. 27, який від 900 до 1300 м2/г. має питому площу поверхні за БЕТ від 1000 до 48. Пористий вуглецевий матеріал за п. 47, який 1250 м2/г. має питому площу поверхні за БЕТ від 1000 до 29. Пористий вуглецевий матеріал за будь-яким з 1250 м2/г. пп. 22-28, в якому об'єм пор у вигляді мікропор і 49. Пористий вуглецевий матеріал за будь-яким з мезопор складає від 1,1 до 2 см3/г. пп. 38-48, в якому об'єм пор у вигляді мікропор і 30. Пористий вуглецевий матеріал за будь-яким з мезопор складає від 1,1 до 2 см3/г. пп. 22-29, в якому від 35 до 55 % об'єму пор дово50. Пористий вуглецевий матеріал за будь-яким з диться на мезопори. пп. 38-49, в якому від 35 до 55 % об'єму пор дово31. Пористий вуглецевий матеріал за будь-яким з диться на мезопори. пп. 22-30, який містить карбонізовану органічну 51. Пористий вуглецевий матеріал за будь-яким з смолу. пп. 38-50, який містить карбонізовану органічну 32. Пористий вуглецевий матеріал за п. 31, в якосмолу. му органічна смола містить азот. 52. Пористий вуглецевий матеріал за п. 51, в яко33. Пористий вуглецевий матеріал за п. 31 або 32, му органічна смола містить азот. в якому смола одержана шляхом конденсації нук53. Пористий вуглецевий матеріал за п. 51 або 52, леофільного компоненту з електрофільним зшив якому смола одержана шляхом конденсації нукваючим агентом у присутності пороутворюючого леофільного компоненту з електрофільним зшиматеріалу. ваючим агентом у присутності пороутворюючого 34. Пористий вуглецевий матеріал за п. 33, в якоматеріалу. му нуклеофільний компонент або зшиваючий 54. Пористий вуглецевий матеріал за п. 53, в якоагент є органічною азотною сполукою. му нуклеофільний компонент або зшиваючий 35. Пористий вуглецевий матеріал за п. 33 або 34, агент є органічною азотною сполукою. в якому нуклеофільний компонент містить ново55. Пористий вуглецевий матеріал за п. 53 або 54, лак. в якому нуклеофільний компонент містить ново36. Пористий вуглецевий матеріал за будь-яким з лак. пп. 33-35, в якому зшиваючий агент містить гекса56. Пористий вуглецевий матеріал за будь-яким з метилентетрамін. пп. 53-55, в якому зшиваючий агент містить гексаметилентетрамін. 5 92483 6 57. Пористий вуглецевий матеріал за будь-яким з 59. Виріб для паління, що містить матеріал для пп. 53-56, в якому пороутворюючий матеріал міспаління, фільтр і пористий вуглецевий матеріал за тить етиленгліколь. будь-яким з пп. 22-57. 58. Виріб для паління, що містить матеріал для 60. Виріб для паління за п. 59, в якому пористий паління і димоуловлюючий фільтр за будь-яким з вуглецевий матеріал введено у фільтр. пп. 1-21. Дійсний винахід відноситься до пористих вуглецевих матеріалів, виробів для паління та їх димоуловлюючих фільтрів (тобто використовуваних при палінні), що містять такі матеріали. Добре відоме використання пористих вуглецевих матеріалів у виробах для паління і їх фільтрів для зниження рівня деяких шкідливих речовин у димі. Пористі вуглецеві матеріали можна отримати багатьма способами. Фізичні властивості пористих вуглецевих матеріалів, включаючи форму і розмір часток, розподіл розмірів часток в зразку, інтенсивність зменшення розміру часток (рівень відсіву), розмір пор, розподіл розміру пор і площу поверхні, змінюються в широкому діапазоні залежно від способу, яким вони одержані. Ці зміни сильно впливають на характеристики або придатність матеріалу як адсорбенту в різних зовнішніх умовах. Загалом, чим більша площа поверхні пористого матеріалу, тим він більш ефективний при адсорбції. Площа поверхні пористих матеріалів оцінюється шляхом виміру розкиду об'єму азоту, адсорбованого матеріалом з парціальним тиском азоту при постійній температурі. Аналіз результатів за математичними моделями, створеними Брункером, Емметом і Теллером (Brunauer, Emmett і Teller) дає значення, відоме як питома площа поверхні за БЕТ або BET (площа поверхні твердих тіл за адсорбцією газу, виміряна із застосуванням методу Брункера, Еммета і Теллера). Вуглецеві матеріали можуть бути оброблені для збільшення їх площі поверхні по методу, відомому як активація. На активацію можна впливати, наприклад, шляхом нагріву вуглецю, обробленого метафосфорною кислотою або хлоридом цинку, або шляхом нагріву вуглецю парою або діоксидом вуглецю. Активація за допомогою діоксиду вуглецю інколи супроводиться додатковим етапом повітряної модифікації, який включає нагрів вуглецю на повітрі. При активації матеріал видаляється з внутрішньої поверхні часток вуглецю, що призводить до зниження маси, причому втрата маси пропорційна тимчасовому періоду обробки. Розподіл розміру пор в пористому вуглецевому матеріалі також впливає на його характеристики адсорбції. У даному описі і відповідно до номенклатури, використовуваної фахівцями, пори в адсорбенті називаються "мікропорами", якщо розмір пор менше 2 нм (10 нм 34,62 36,30 34,04 46,00 39,87 42,59 51,45 53,76 1,28 31,11 5-10 нм 2-5 нм
