Панель підлоги

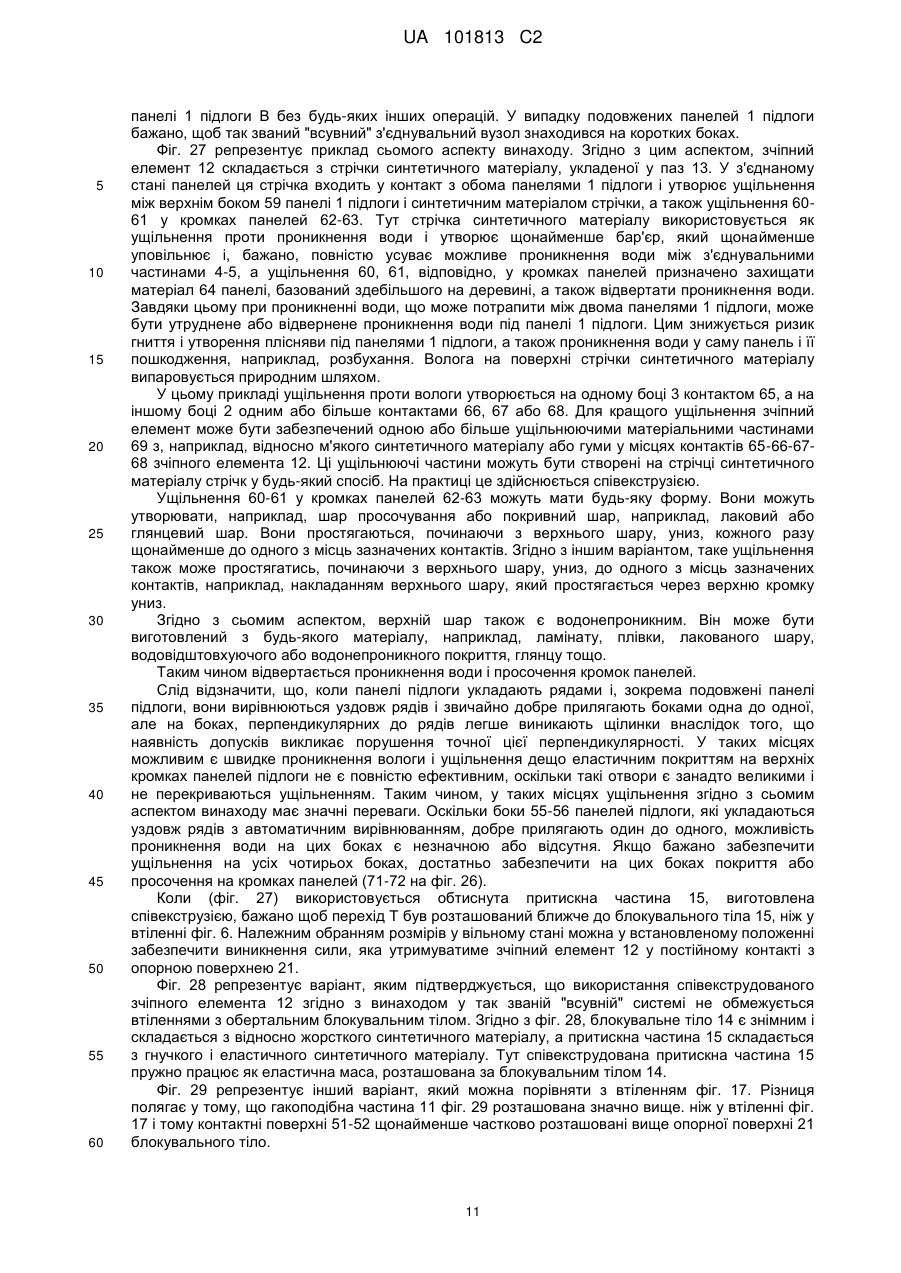

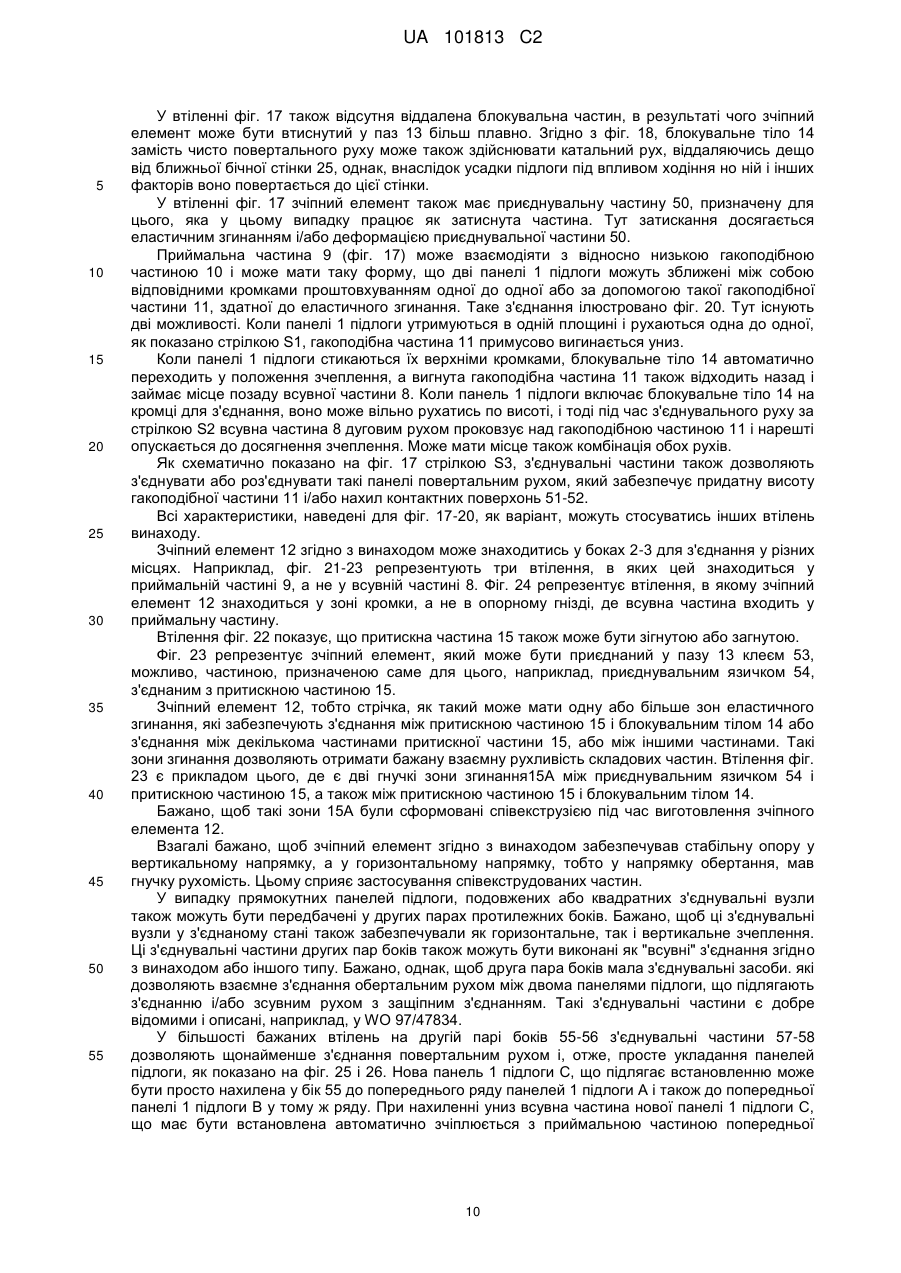

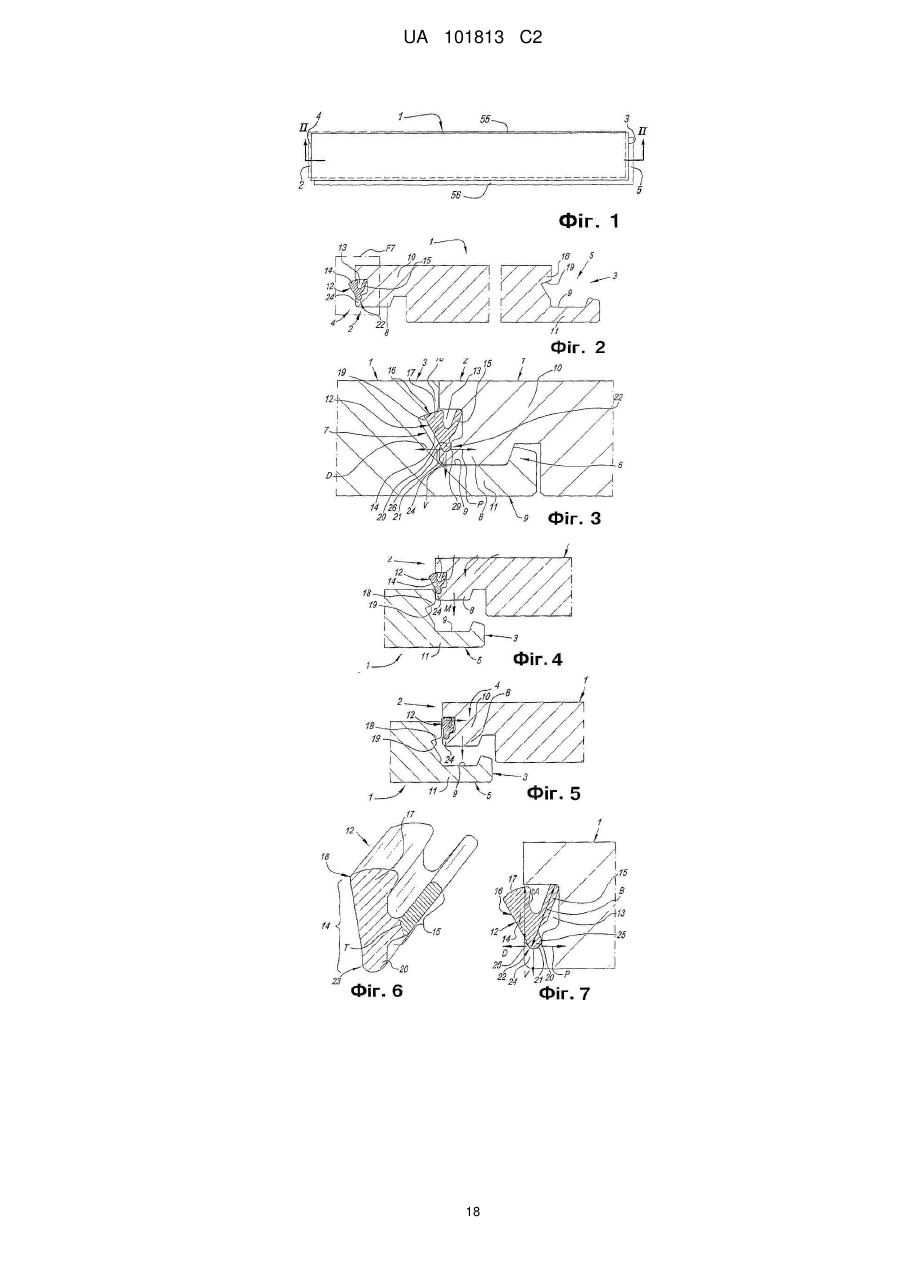

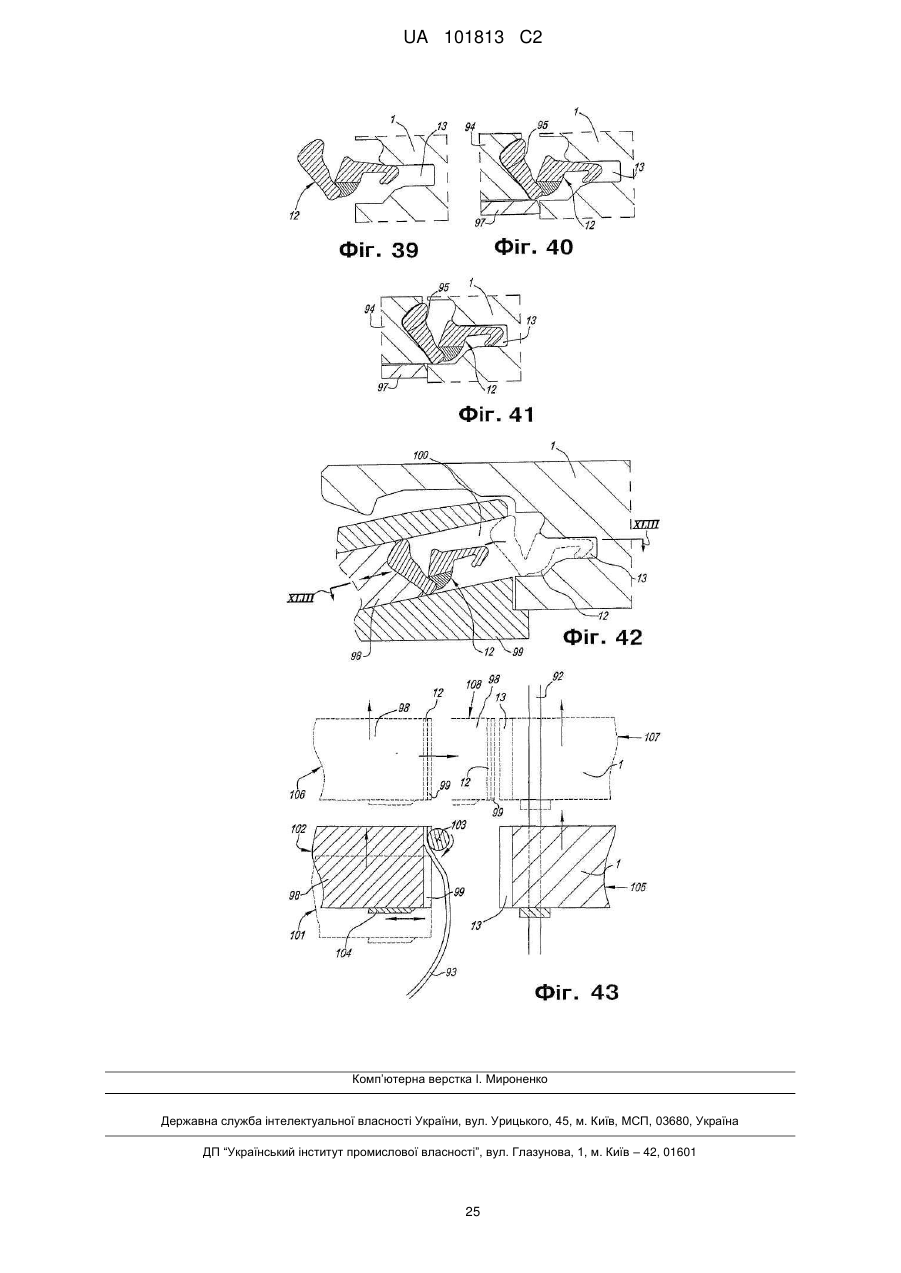

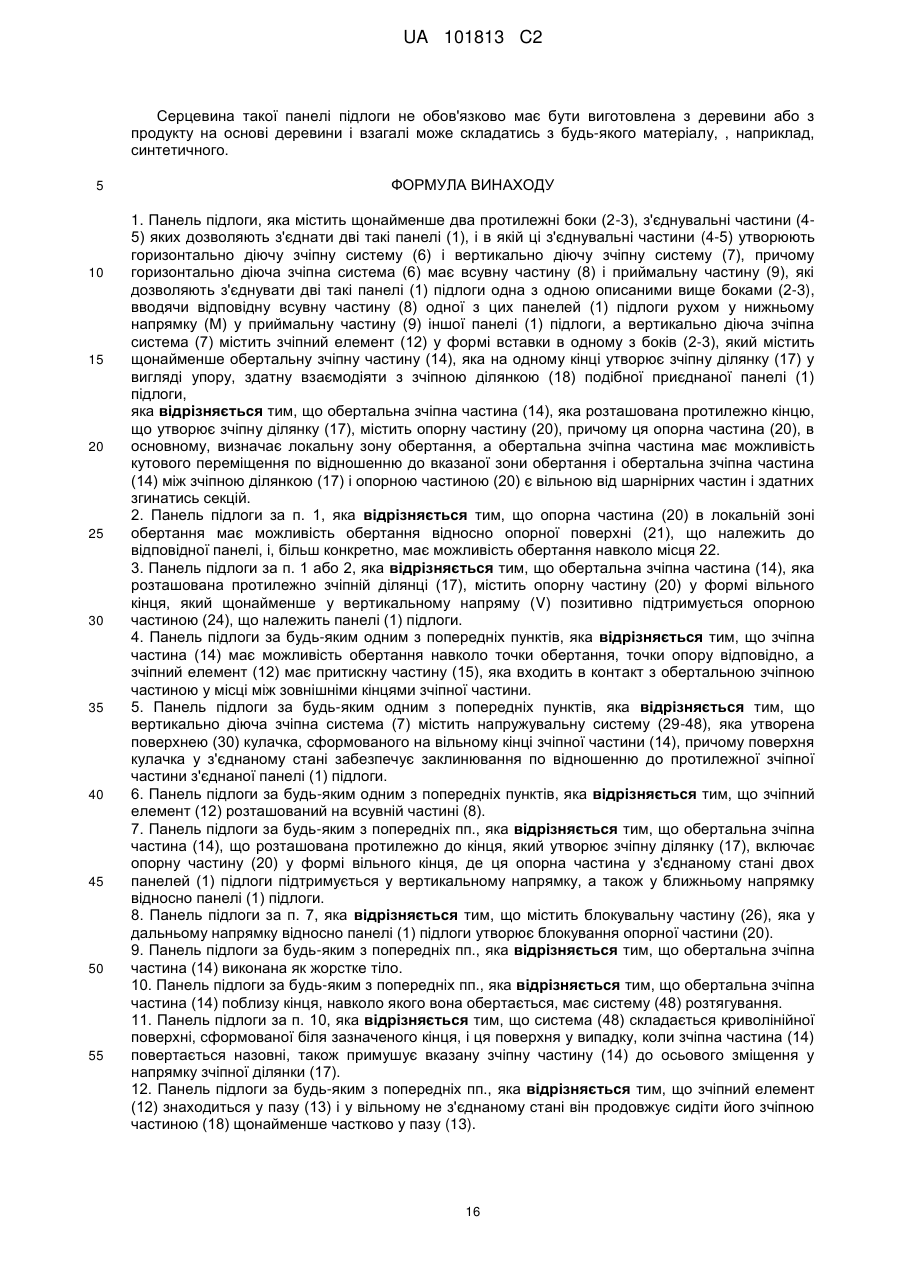

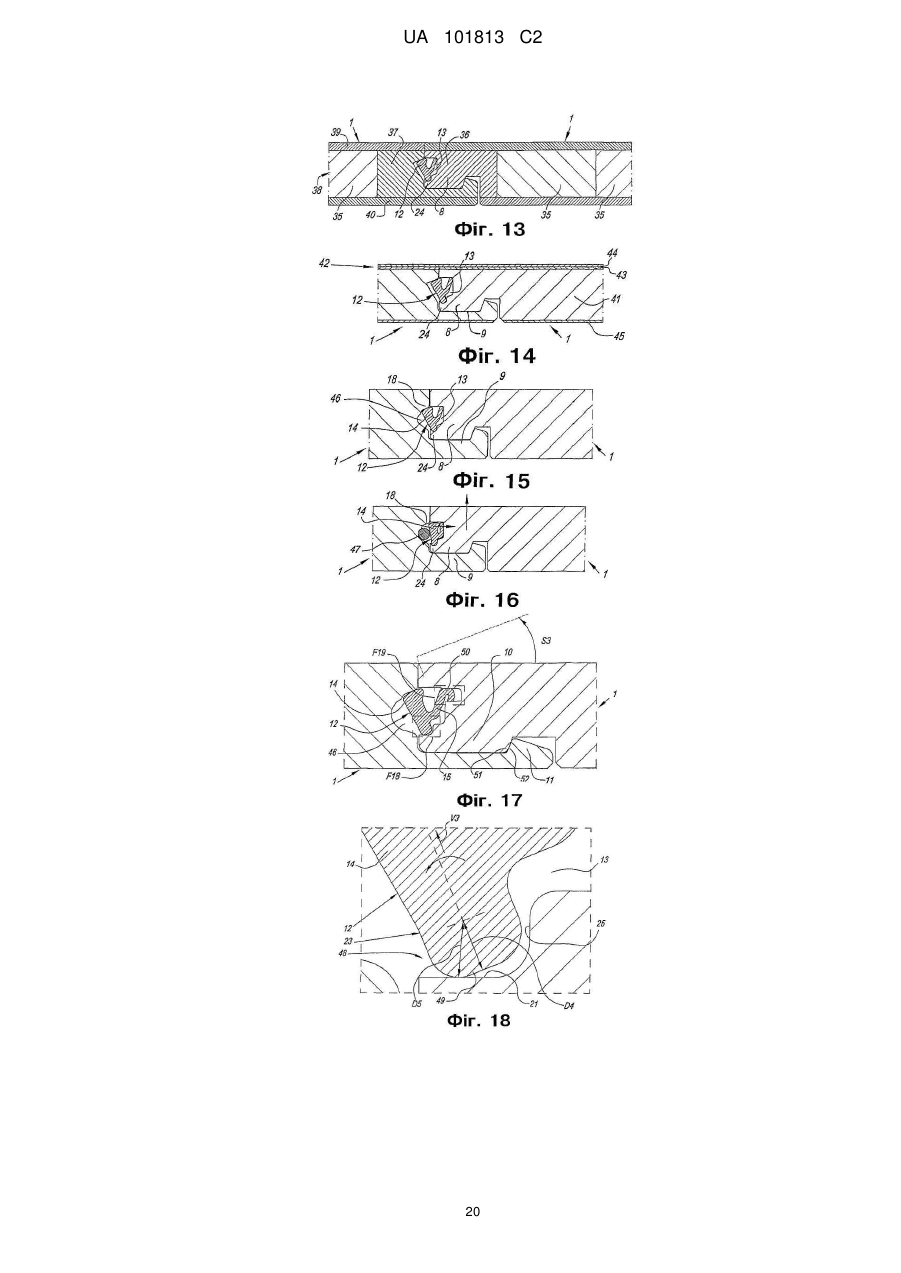

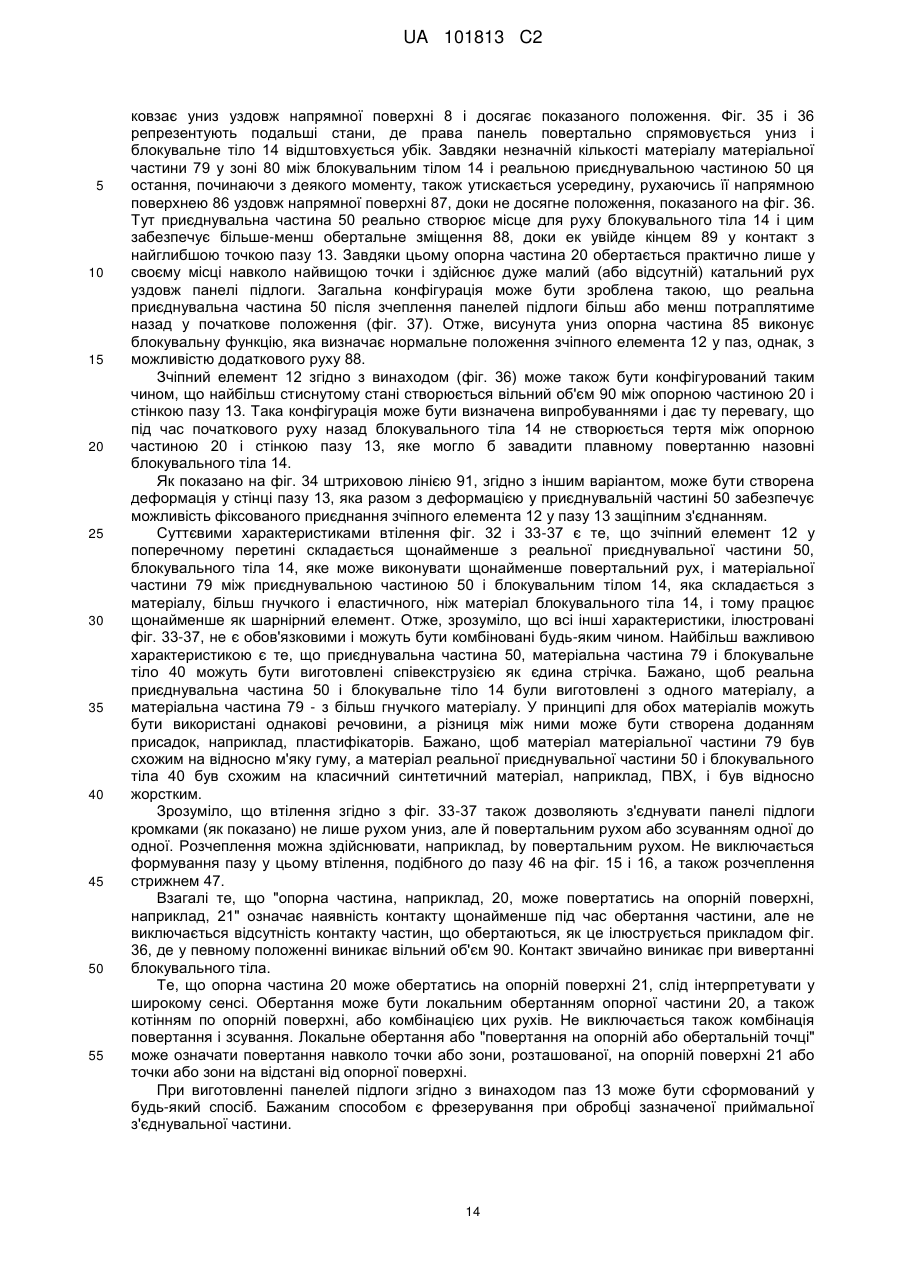

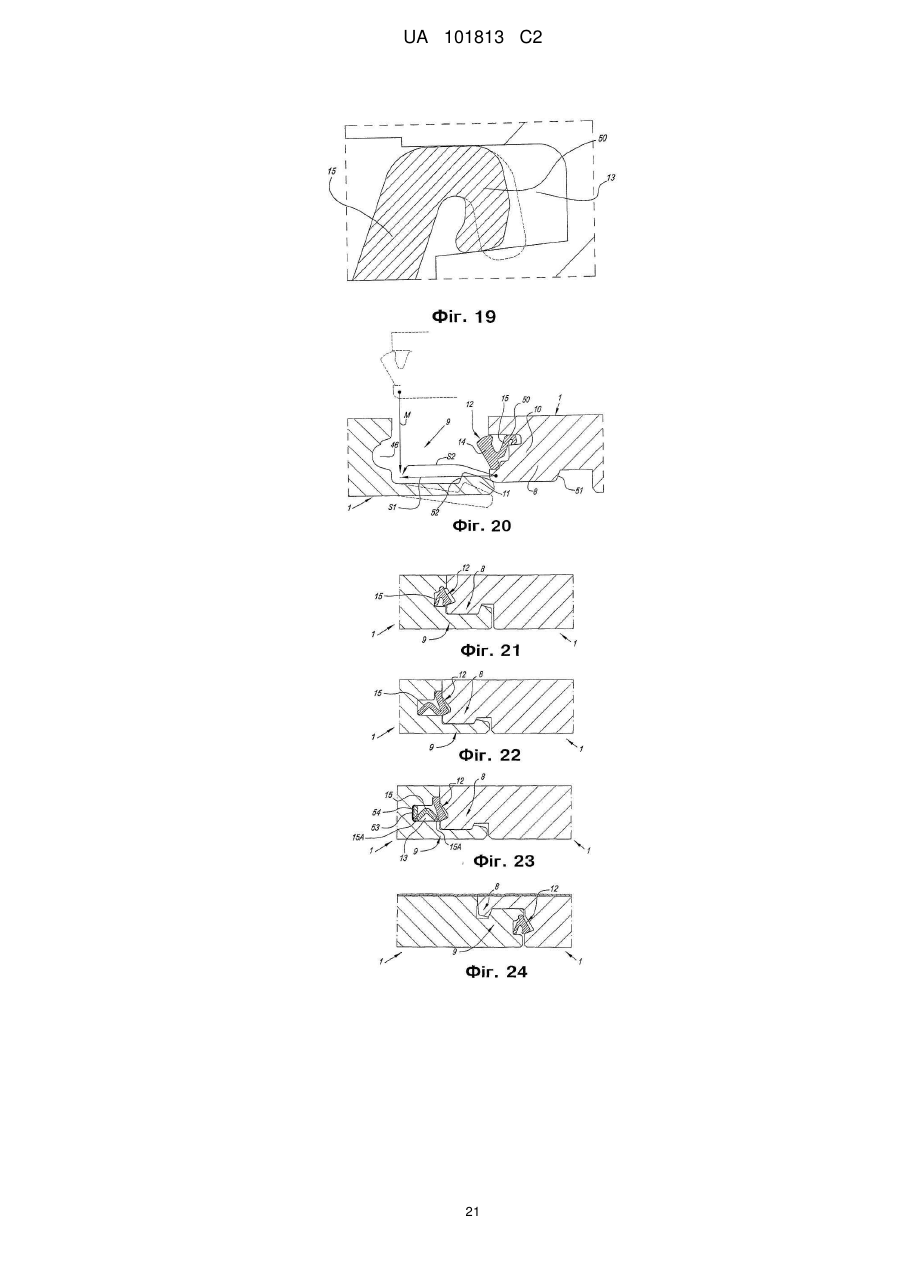

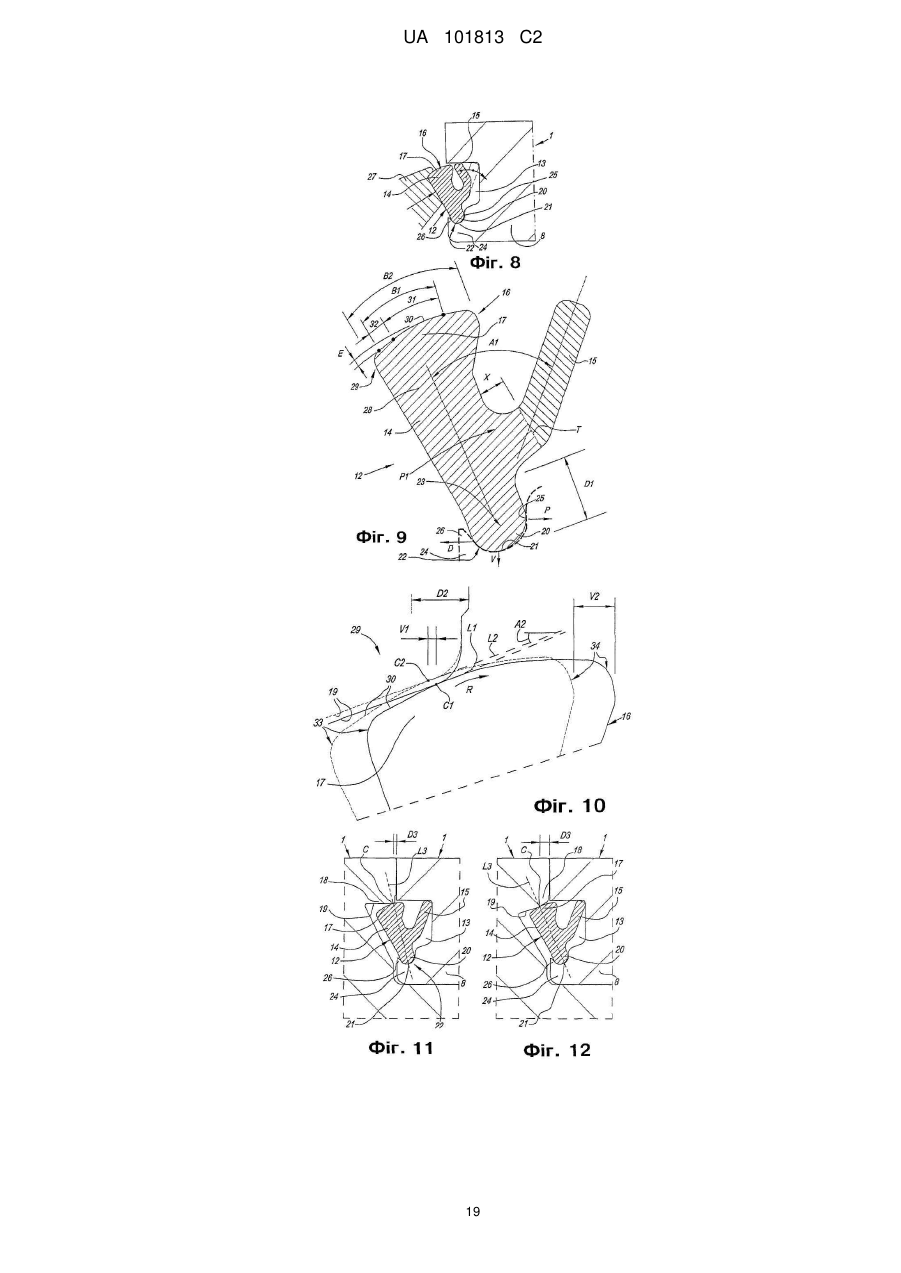

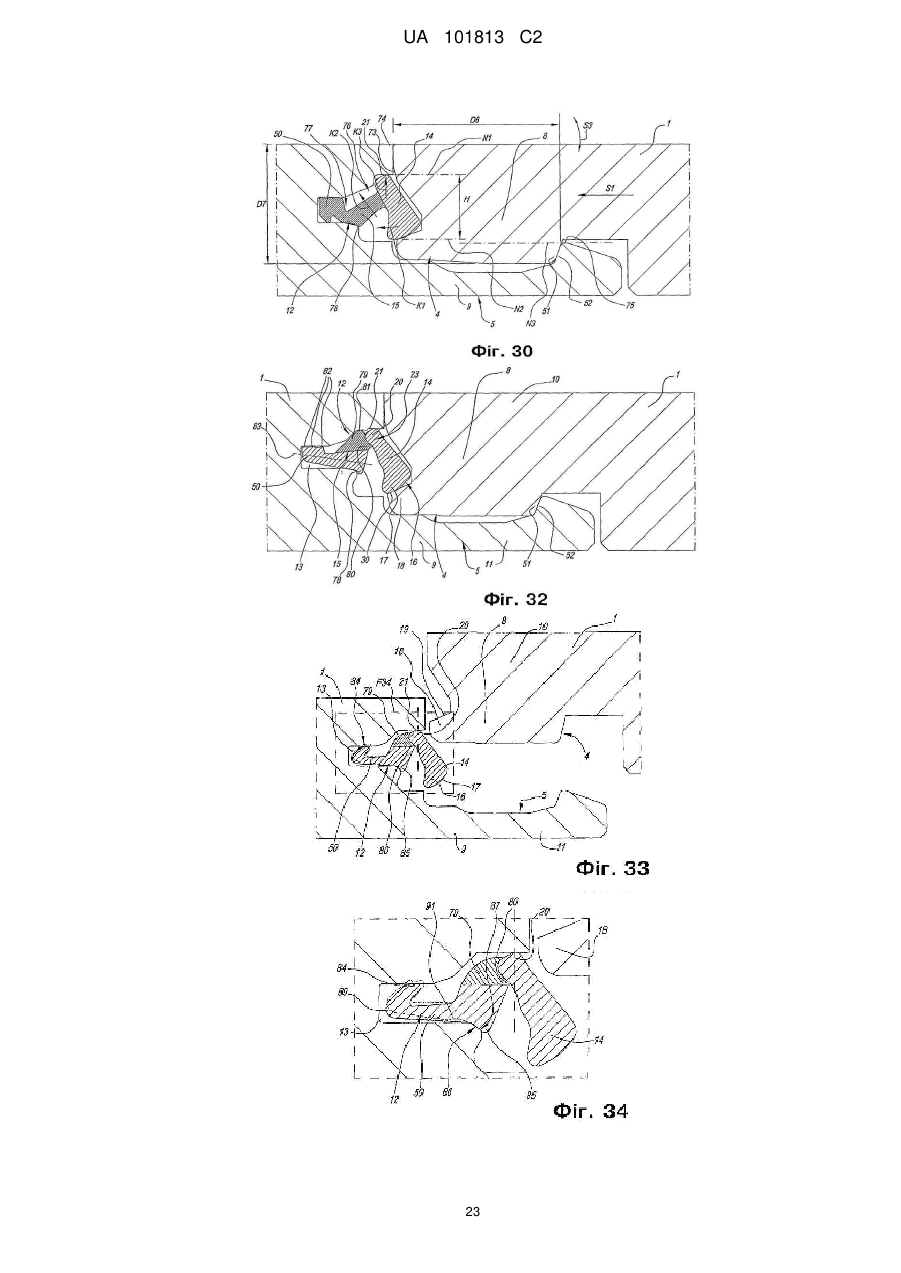

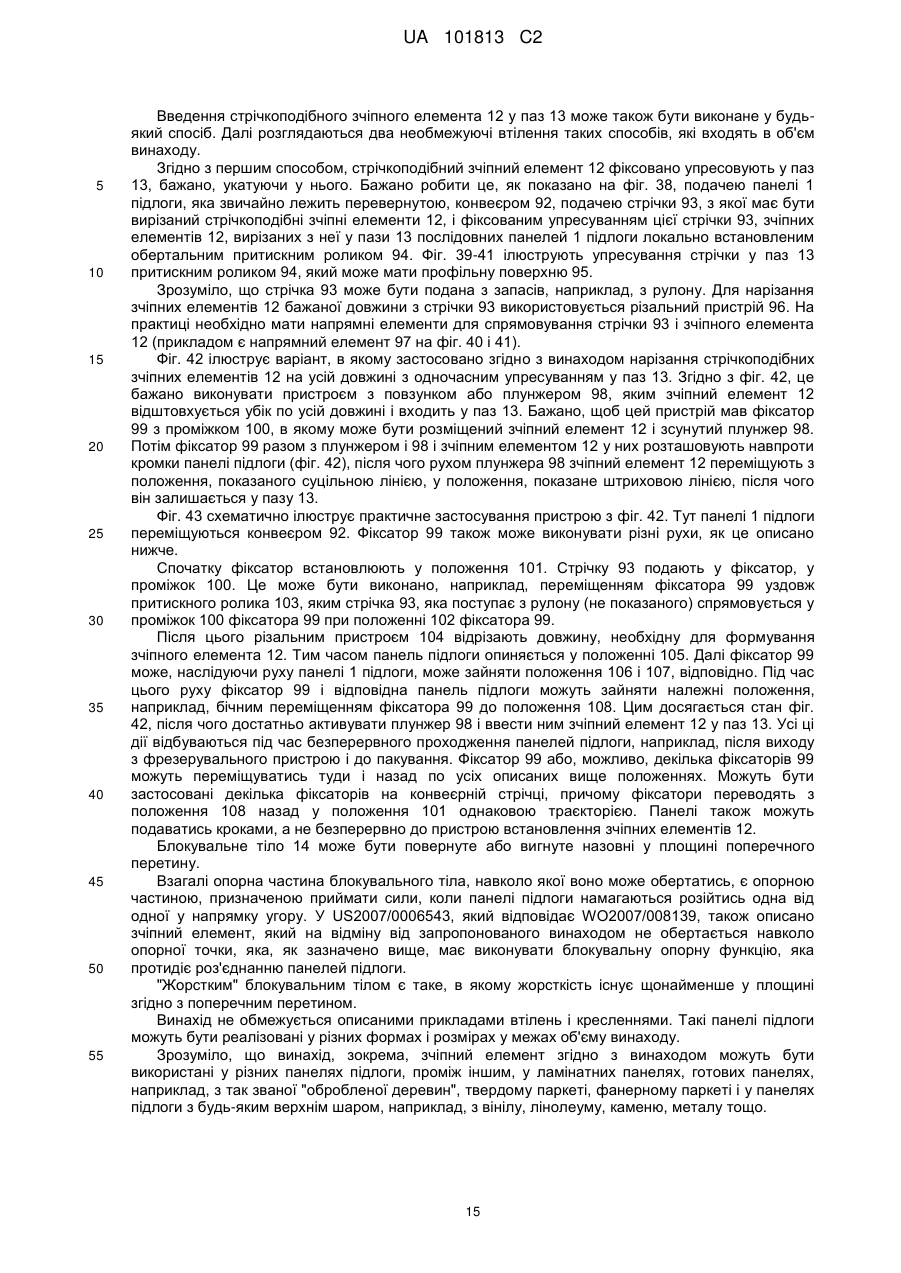

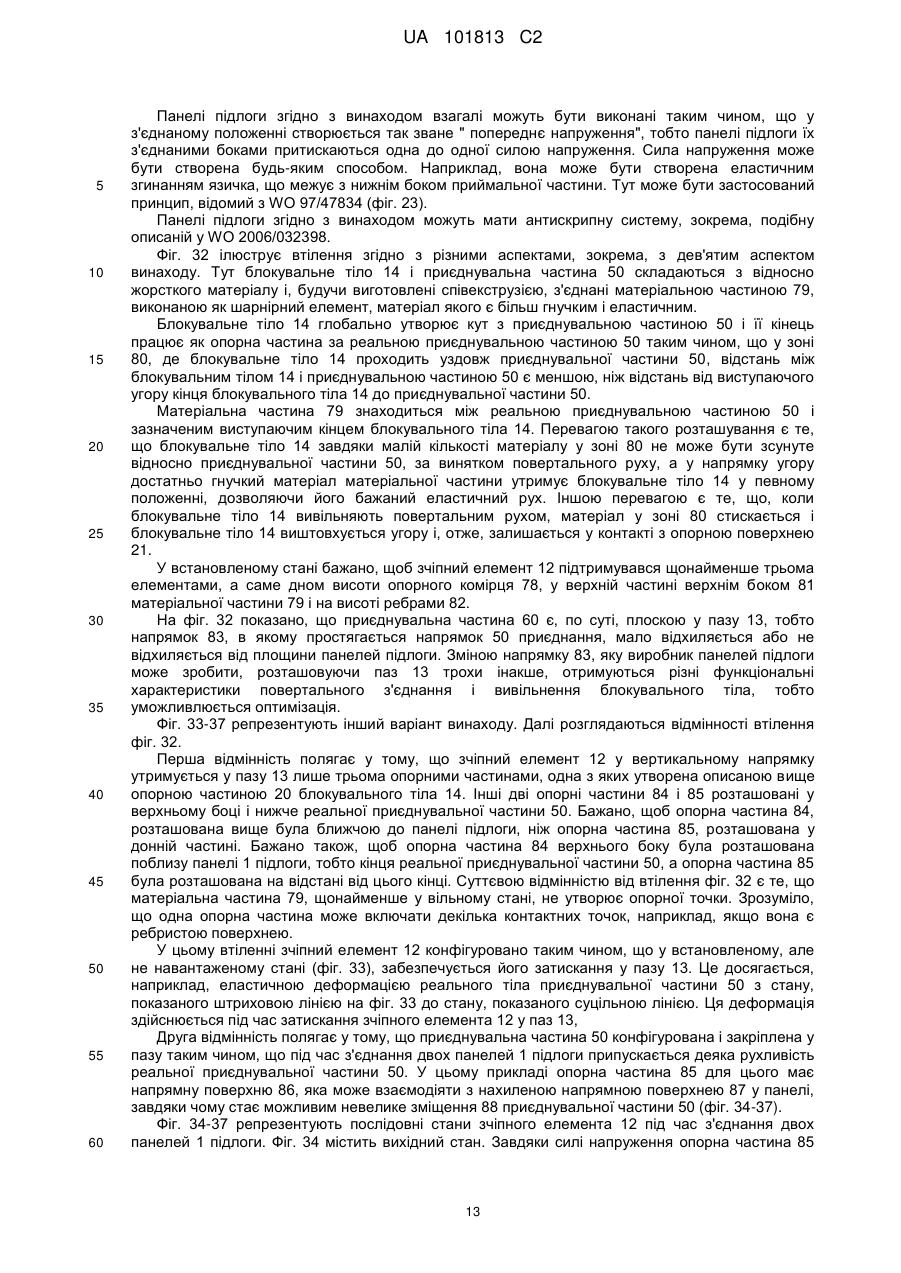

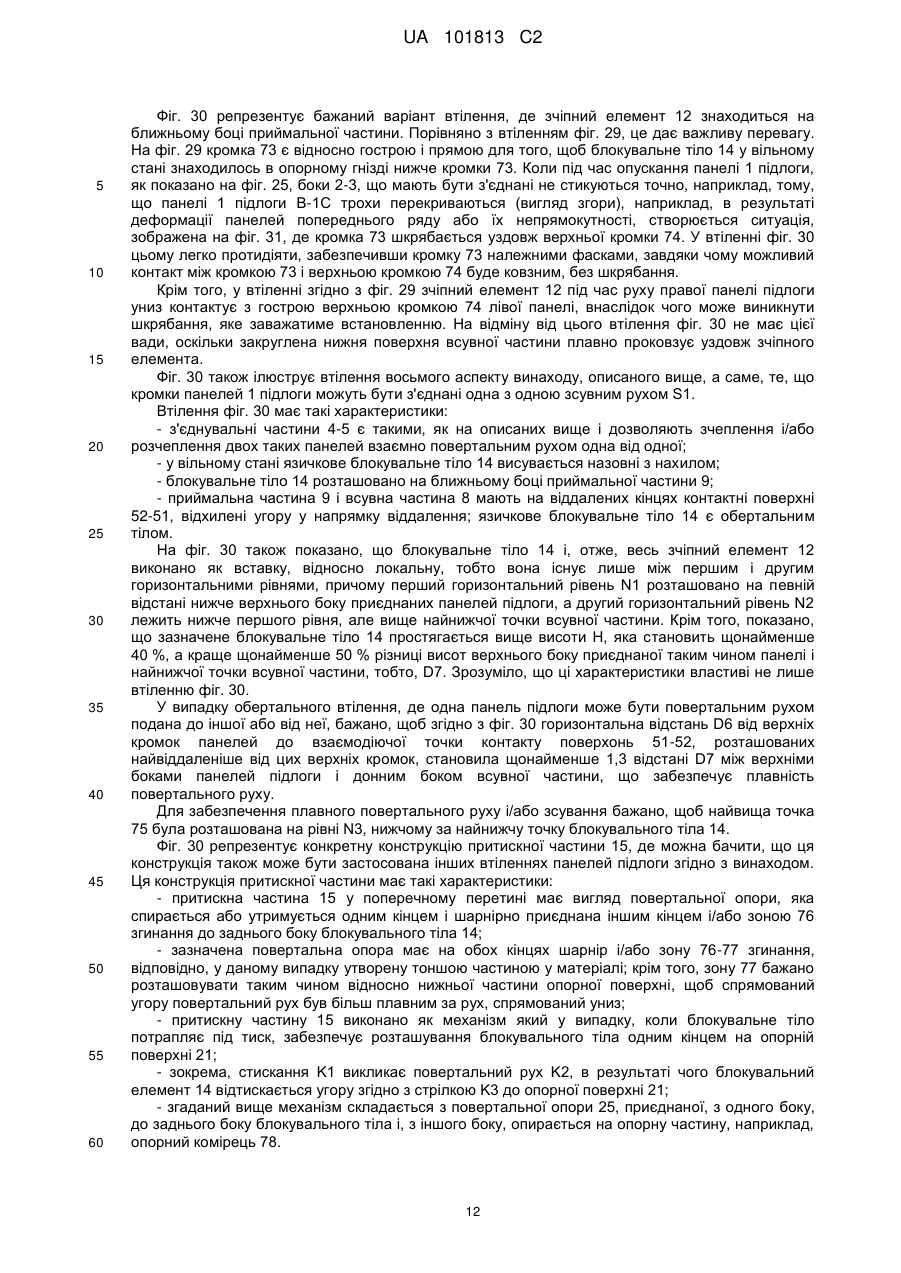

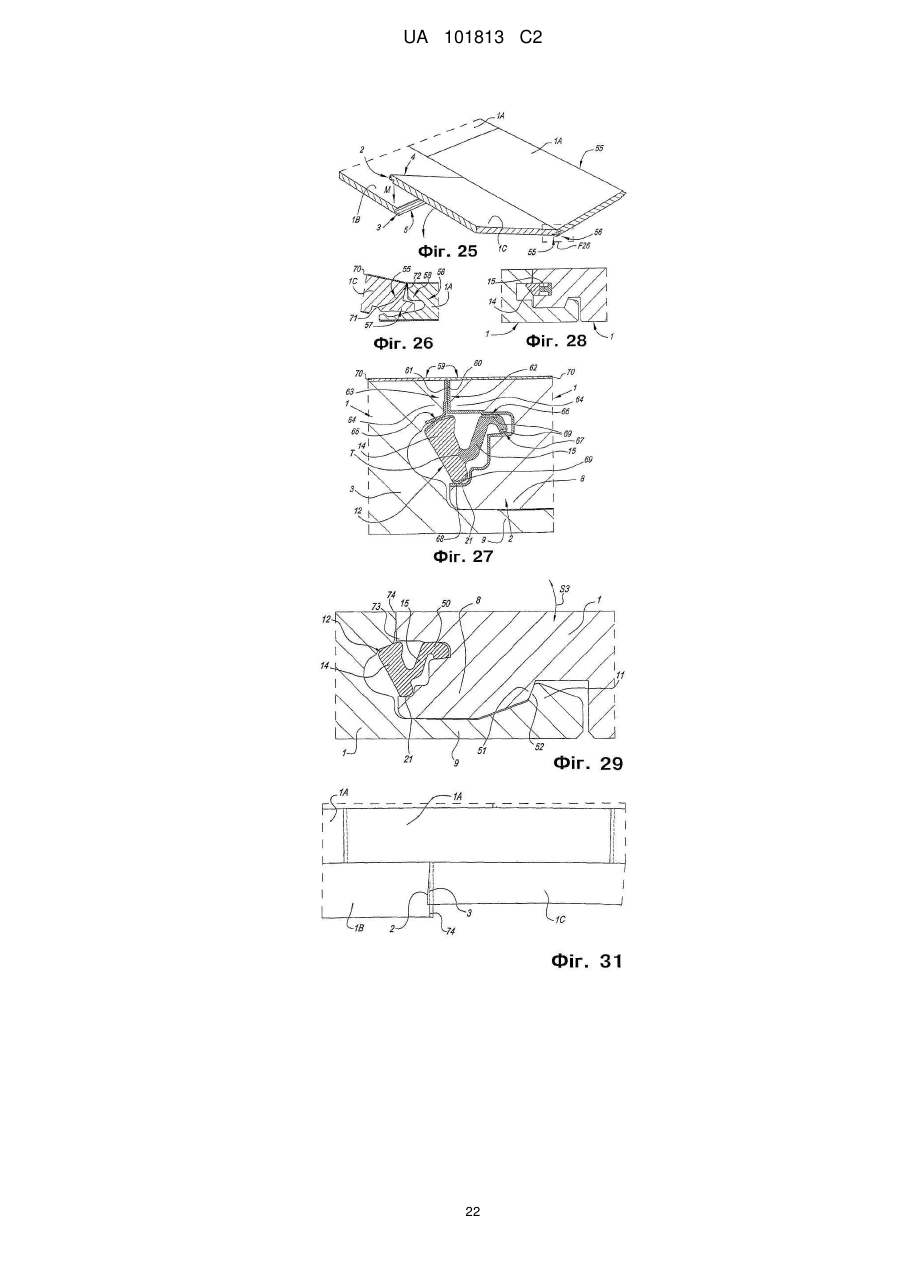

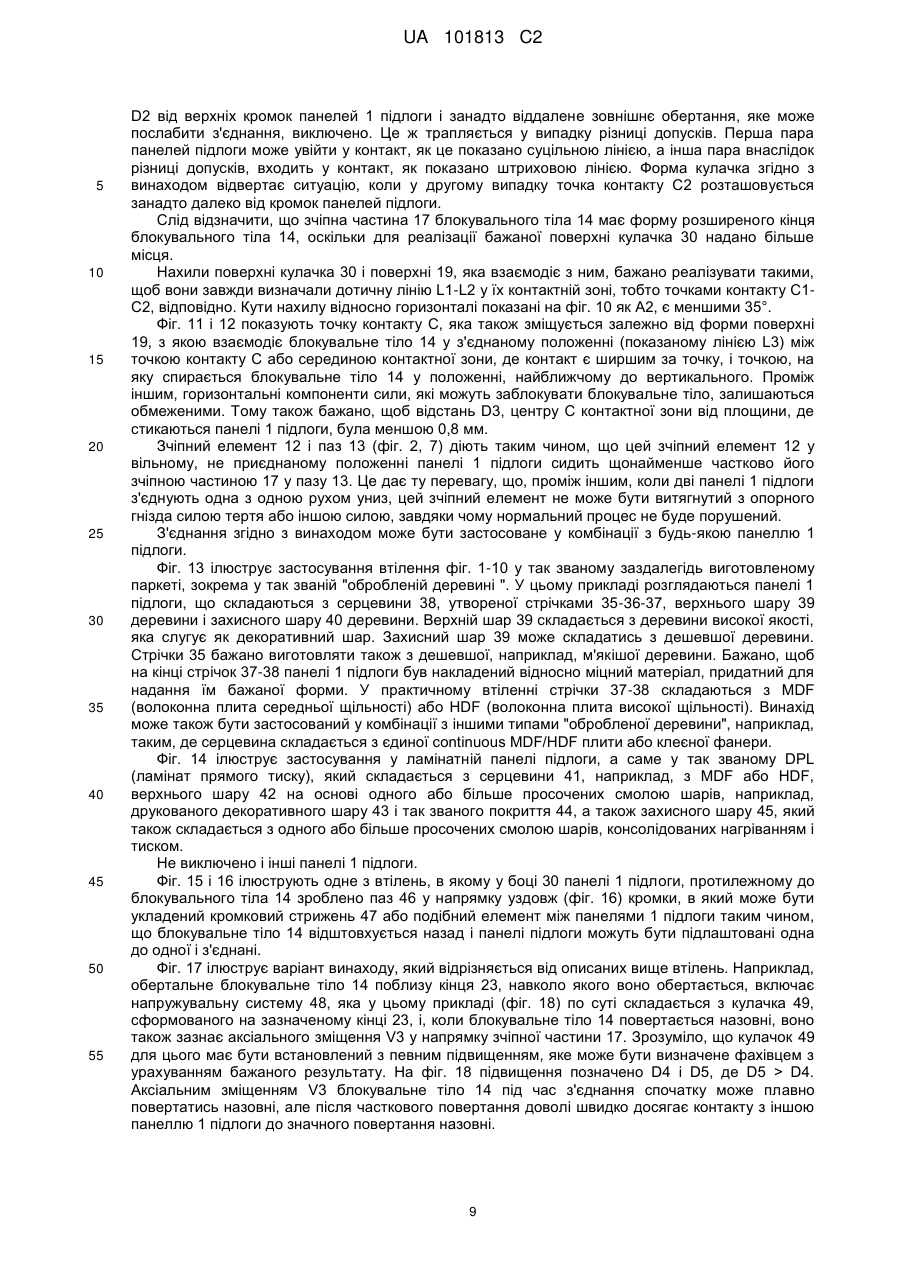

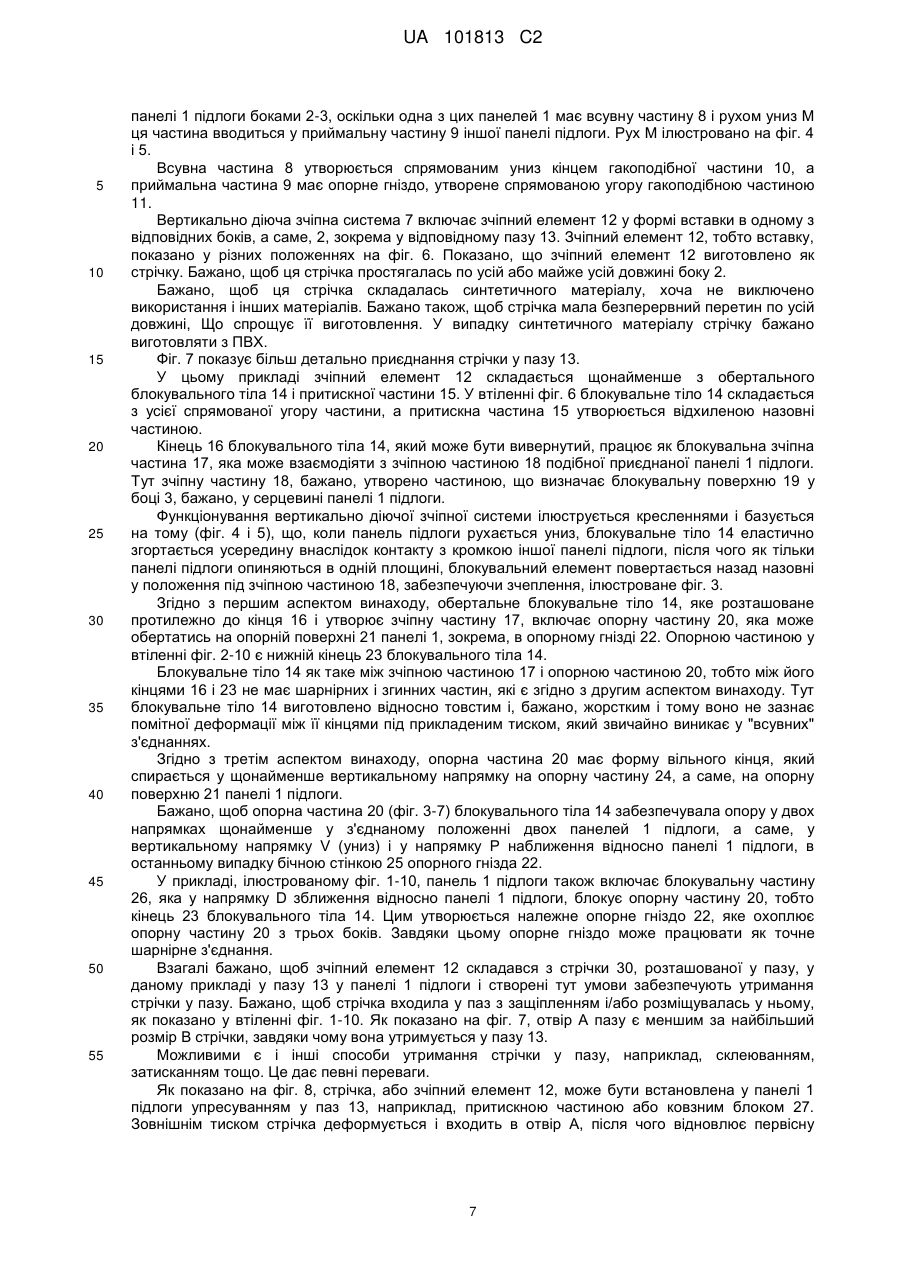

Реферат: Панель підлоги з горизонтально і вертикально діючими зчіпними системами (6-7), які дозволяють з'єднувати одна з одною дві такі панелі (1) підлоги боками (2-3) рухом одної з цих панелей (1) підлоги рухом (М) униз в іншу панель (1) підлоги; причому вертикально діюча зчіпна система (7) має зчіпний елемент (12) у формі вставки, який включає щонайменше обертальне блокувальне тіло (14); ця панель підлоги відрізняється тим, що обертальне блокувальне тіло (14) містить опорну частину (20), здатну повертатись на опорній поверхні (21), зокрема, в опорному гнізді (22), що належить до панелі (1) підлоги. UA 101813 C2 (12) UA 101813 C2 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується панелей підлоги, зокрема, панелі підлоги, що включає з'єднувальні частини на щонайменше двох протилежних боках у формі всувних з'єднувальних частин і приймальних з'єднувальних частин, відповідно, які дозволяють з'єднувати між собою дві такі панелі підлоги зазначеними боками, рухаючи відповідну всувну з'єднувальну частину одної з цих панелей униз в приймальну з'єднувальну частину іншої панелі підлоги з забезпеченням щонайменше скріплення у горизонтальному напрямку. З'єднувальні вузли, які дозволяють з'єднувати дві панелі підлоги приєднанням одної панелі підлоги з іншою рухом, спрямованим униз, на практиці розділяють на два типи, а саме, перший тип, в якому з'єднувальні вузли забезпечують лише горизонтальне зчеплення, без будь-якого зчеплення у вертикальному напрямку, і другий тип, де забезпечуються як горизонтальне, так і вертикальне зчеплення. З'єднувальні вузли першого типу також відомі як так звані "вставні" системи. Панелі підлоги, оснащені ними на двох протилежних боках, описано, між іншим, у CA 991.373 і JP 07-300979. Як можна бачити з цих документів, такі "вставні" системи часто застосовують лише у першій парі протилежних боків панелей підлоги, а у другій парі протилежних боків передбачено з'єднувальні частини, які у з'єднаному стані двох панелей підлоги забезпечують як вертикальне, так і горизонтальне зчеплення і дозволяє з'єднувати між собою дві такі панелі повертальним рухом. Перевагою панелей підлоги з такою комбінацією з'єднувальних вузлів є легкість їх встановлення послідовно рядами простим з'єднанням кожної нової панелі з попереднім рядом панелей підлоги повертальним рухом, а також те, що після такого приєднання панель підлоги одночасно з'єднується з вже встановленими попередніми панелями підлоги того ж ряду. Отже, встановлення такої панелі підлоги потребує лише повертального руху і руху униз, що є дуже зручним. Вадою панелей підлоги з такими з'єднувальними вузлами полягає у тому, що внаслідок відсутності зчеплення у вертикальному напрямку різниця висот панелей може виявитись помітною на верхній поверхні. Так, наприклад, такі панелі підлоги у першому або останньому рядку покриття можуть піднятись угору від їх плоского положення, якщо вони не будуть утримані плінтусом або подібним елементом. Навіть якщо такі панелі підлоги будуть забезпечені "вставною" системою лише в одній парі боків при зчепленні іншої пари боків як у горизонтальному, так і вертикальному напрямках, різниця висот може виявитись між суміжними панелями підлоги на боках, з'єднаних "вставною" системою, і, крім того, це може статись, коли дві суміжні панелі підлоги мають різне навантаження або коли одна панель підлоги має певну деформацію і вигин відносно іншої. З'єднувальні вузли зазначеного другого типу, які також називають "всувною" системою, намагаються усунути зазначену ваду забезпеченням вертикального зчеплення. Такі "всувні" системи можуть бути розділені на дві категорії, а саме, нероз'ємні втілення і втілення, які включають окремий зчіпний елемент, виготовлений як вставка і фіксовано або рухомо приєднаний до панелі підлоги. Нероз'ємні втілення описано, наприклад, у патентах DE 29924454, DE 20008708, DE 20112474, DE 102004001363, DE 102004055951, EP 1.282.752 і EP 1.350.904. Вадою відомих нероз'ємних втілень є відносна жорсткість і відсутність гарантії надійного з'єднання двох панелей підлоги. Відомими є окремі зчіпні елементи, які допомагають у вертикальному і, можливо, також горизонтальному зчепленні панелей підлоги (DE 202007000310, DE 10200401363, DE 102005002297, EP 1.159.497, EP 1.415.056B1, EP 1.818.478, WO 2004/079130, WO 2005/054599, WO 2006/043893, WO 2006/104436, WO 2007/008139, WO 2007/079845 і SE 515324. Перевагою окремих зчіпних елементів є незалежність їх матеріалу від панелей підлоги і можливість його обрання, оптимального для їх функціонального застосування. Такі вставки можуть бути виготовлені синтетичного матеріалу або металу і бути відносно жорсткими, однак, можуть забезпечувати легко рухомі зчеплення, які, маючи мінімальні контактні поверхні, можуть витримувати відносно великі сили. Винахід стосується панелей підлоги, оснащених "всувною" системою останньої категорії, тобто таких, що можуть або не можуть бути включають фіксовано приєднані окремі вставки. Задачею винаходу є подальша оптимізація цих "всувних" систем у панелях підлоги. Ці поліпшення, по суті, складаються з семи аспектів, які розглядаються далі. Перші 5 аспектів, зокрема, забезпечують приєднання до панелей підлоги типу, який характеризується тим, що: - щонайменше два протилежні боки, з'єднувальними частинами яких можуть бути з'єднані між собою дві такі панелі підлоги; 1 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 - ці з'єднувальні частини утворюють горизонтально діючу зчіпну систему і вертикально діючу зчіпну систему; де горизонтально діюча зчіпна система включає всувну частину і приймальну частину, які забезпечують з'єднання між собою таких панелей підлоги зазначеними боками рухом униз відповідної всувної частини панелі у приймальну частину іншої панелі підлоги; де вертикально діюча зчіпна система включає зчіпний елемент має форму вставки в одному з відповідних боків і щонайменше включає обертальне блокувальне тіло; і де блокувальне тіло на одному кінці утворює обмежувальну зчіпну частину, яка може взаємодіяти з зчіпною частиною подібної приєднаної панелі підлоги. Панелі підлоги цього типу ілюстровано, проміж іншим, фіг. 5-7, 8 і 9-11 EP 1.415.056B1. У цих втіленнях зчіпну частину реалізовано у формі вставки, яка складається з стрічки синтетичного матеріалу з еластичним згинним язичком, який при згинанні діє як обертальне блокувальне тіло. Перевагою цих рішень є відносно проста конструкція, тобто "всувне" з'єднання, яке може бути реалізоване по усій довжині синтетичної стрічки. Однак, практика показала, що це відоме втілення не завжди функціонує задовільно і допуски при реалізації з'єднань іноді важко контролювати. Згідно першими п'ятьма аспектами, об'єктом винаходу є панелі підлоги згаданого вище конкретного типу, удосконалені у порівнянні з описаними вище відомими втіленнями. Ці удосконалення, по суті, складаються з п'яти аспектів, які можуть бути застосовані окремо або у будь-яких уявних комбінаціях. Винахід згідно з першим аспектом стосується панелі підлоги описаного вище типу, яка відрізняється тим, що обертальне блокувальне тіло, протилежне до кінця, що утворює зчіпну частину, включає опорну частину, яка може обертатись на опорній поверхні цієї панелі підлоги, зокрема, може обертатись в опорному гнізді. Оскільки блокувальне тіло має опорну частину, здатну обертатись на опорній поверхні, зокрема, в опорному гнізді, обертальний рух блокувального визначено краще, ніж у відомих втіленнях, і з'єднання може бути більш точним, ніж, наприклад, у втіленнях фіг. 5-7, 8 і 9-11 зазначеного EP 1.415.056B1. У цьому відомому втіленні обертальне блокувальне тіло виконане як продовження приєднувальної частини, завдяки чому шарнірна функція реалізується у матеріалі вставки, але точний обертальний рух важко передбачити, що знижує оптимальність функціонування. Згідно з другим незалежним аспектом, винахід стосується панелі підлоги згаданого вище типу, яка відрізняється тим, що обертальне блокувальне тіло, протилежне до кінця, що утворює зчіпну частину, включає опорну частину, і блокувальне тіло між зчіпною частиною і опорною частиною не має шарнірних частин і згинних секцій. Оскільки блокувальне тіло не має шарнірних частин і вигинів, їх можливий вплив на форму і довжину блокувального тіла виключено. Цим гарантується фіксована корисна довжина блокувального тіла і, проміж іншим, можуть бути забезпечені малі допуски при виготовленні і, отже, точне з'єднання. У зв'язку з цим бажано, щоб блокувальне тіло діяло як жорсткий елемент. Згідно з третім незалежним аспектом, винах стосується панелі підлоги згаданого вище типу, яка відрізняється тим, що обертальне блокувальне тіло, протилежне до кінця, що утворює зчіпну частину, включає опорну частину у формі вільного кінця, який щонайменше у вертикальному напрямку спирається на опорну частину панелі підлоги. Оскільки опорна частина виготовлена як вільний кінець, вона не зазнає впливу суміжних частин у її опорній частині, і це сприяє плавному шарнірному руху блокувального тіла. Вільний кінець є, по суті, просто виступаючою підпоркою без будь-яких приєднаних елементів. Згідно з четвертим незалежним аспектом, винахід стосується панелі підлоги згаданого вище типу, яка відрізняється тим, що блокувальне тіло може обертатись навколо точки обертання, тобто опорної точки і зчіпний елемент включає притискну частину, що зчіплюється з блокувальним тілом на певній відстані від опорної точки. Завдяки цьому можна прикладати належну силу через притискний елемент до обертального блокувального тіла, навіть якщо цей притискний елемент не є міцним. Згідно з п'ятим незалежним аспектом, винахід стосується панелі підлоги згаданого вище типу, яка відрізняється тим, що вертикально діюча зчіпна система включає напружувальну систему, утворену поверхнею кулачка, яка сформованого на кінці зчіпної частини блокувального тіла, причому ця поверхня кулачка у приєднаному стані створює розклинювальну дію на протилежну зчіпну частину приєднаної панелі підлоги. Завдяки такій конфігурації блокувальну тіло у з'єднаному стані завжди добре узгоджується з зчіпної частиною іншої панелі підлоги. Завдяки малим рухам, якими зближують панелі підлоги, блокувальне тіло внаслідок розклинювальної дії просувається далі під зчіпну частину іншої панелі підлоги, забезпечуючи 2 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 міцніше з'єднання. Слід зазначити, що п'ятий аспект може бути застосований з усіма формами обертальних зчіпних частин і, наприклад, також з втіленням, описаним у EP1.415.056B1. Згідно з шостим незалежним аспектом, винахід стосується панелі підлоги, яка має щонайменше на двох протилежних боках з'єднувальні вузли, якими можуть бути з'єднані між собою дві такі панелі підлоги; причому ці з'єднувальні вузли утворюють горизонтально діючу зчіпну системи і вертикально діючу зчіпну систему, де горизонтально діюча зчіпна система включає всувну частину і приймальну частину, які дозволяють з'єднувати між собою дві такі панелі підлоги зазначеними вище боками рухом всувної частини одної з цих панелей підлоги yниз у приймальну частину іншої панелі підлоги, а вертикально діюча зчіпна система включає зчіпний елемент, який має форму вставки в одному з боків, і яка відрізняється тим, що складається з співекструдованої стрічки синтетичного матеріалу, яку вводять у паз і яка у поперечному перетині складається з двох або більше зон, утворених синтетичними матеріалами різних властивостей. Інакше кажучи, існують щонайменше дві зони матеріалів з різними характеристиками, хоча не виключено існування деяких зон з однаковими характеристиками матеріалу. Використання такої співекструдованої стрічки синтетичного матеріалу дає ту перевагу, що її властивості можуть бути обрані залежно від функцій, які мають виконувати частини цієї стрічки. Наприклад, частини, які мають створювати сили стискання або розтягування, можуть бути виготовлені з еластичного синтетичного матеріалу, а частини, що нерухомо сприймають зусилля, виготовлені з жорсткого синтетичного матеріалу. Бажано використовувати синтетичні матеріали з різною гнучкістю і еластичнiстю. Синтетичні матеріали можуть бути також використані для виготовлення рухомих з'єднань між різними частинами стрічки. Крім того, співекструдовані зони можуть бути виготовлені для забезпечення кращої герметизації або підвищеної стійкості до тертя. Отже, різними синтетичними матеріалами функціонально забезпечуються бажана рухливість і/або бажана здатність до стискання, і/або бажана здатність герметизувати. Зрозуміло, що шостий аспект стосується усіх "всувних" систем з окремими зчіпними елементами у пазу у кромці панелі підлоги, а не лише зчіпних елементів з обертальним блокувальним тілом. Згідно з сьомим незалежним аспектом, винах стосується панелі підлоги, яка має щонайменше на двох протилежних боках з'єднувальні вузли, якими дві такі панелі підлоги можуть бути з'єднані між собою; причому ці з'єднувальні вузли утворюють горизонтально діючу зчіпну системи і вертикально діючу зчіпну систему, де горизонтально діюча зчіпна система включає всувну частину і приймальну частину, які дозволяють з'єднувати між собою дві такі панелі підлоги зазначеними вище боками рухом всувної частини одної з цих панелей підлоги yниз у приймальну частину іншої панелі підлоги, а вертикально діюча зчіпна система включає зчіпний елемент, який має форму вставки в одному з боків, і яка відрізняється тим, що складається з введеної у паз стрічки синтетичного матеріалу, яка у стані з'єднання двох панелей підлоги входить у контакт з обома панелями підлоги і утворює таким чином перемичку, і при цьому між верхнім боком панелі підлоги і стрічкою синтетичного матеріалу також забезпечується перемичка на кромках панелі. Важливість і переваги цього аспекту розглядаються далі. Слід відзначити, що можуть бути використані будь-які комбінації описаних вище семи аспектів. Далі розглядаються характеристики і зумовлені ними переваги на прикладах втілень, ілюстрованих кресленнями. Ці характеристики не обов'язково комбінують, як це показано на кресленнях. Кожна характеристика може бути комбінована з одним незалежних аспектів, якщо така характеристика не є несумісною з характеристиками відповідного незалежного аспекту. Винахід бажано застосовувати як втілення, в якому зчіпний елемент виготовлено як вставку і він слугує як зчіпний елемент для вертикального зчеплення, але не у горизонтальному зчепленні. Горизонтальне зчеплення бажано здійснювати з використанням таких елементів, як, наприклад, описані вище всувна частина і приймальна частина, реально виготовлені, зокрема, механічним формуванням з матеріалу панелі. Винахід, бажано, стосується втілень, де вставку виготовлено окремо і встановлено у кромці панелі підлоги, фіксовано або не фіксовано. Зокрема, винахід бажано використовувати у втіленнях, де зазначений зчіпний елемент забезпечує блокування у напрямку угору, тобто відвертає вивільнення всувної частини з приймального елемент у цьому напрямку. Блокування в іншому напрямку, тобто униз і у горизонтальному напрямку, забезпечується конструкцією кромок панелі, тобто з'єднувальними частинами механічно сформованими у матеріалі панелі. 3 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 Бажаними є втілення винаходу, де щонайменше блокувальне тіло, а краще, навіть весь зчіпний елемент виконано як локальну вставку, зокрема, лише між першим і другим горизонтальними рівнями. Перший горизонтальний рівень знаходиться на певній відстані нижче верхнього боку з'єднаних панелей підлоги, а другий горизонтальний рівень розташовано нижче першого, але вище найнижчої точки всувної частини. Крім того, бажано, щоб зазначений блокувальний елемент проходив вище на щонайменше 40 %, краще щонайменше 50 % різниці висот верхнього боку таких з'єднаних панелей підлоги і найнижчої точки всувної частини. Забезпечення цих щонайменше 40 % або щонайменше 50 % цієї висоти у комбінації з зазначеним розташуванням між зазначеними першим і другим рівнями дають певні переваги. Перевагою таких втілень є корисний компроміс між достатньою компактністю з точки зору можливості легкого застосування у кромці панелі підлоги і вартістю з одного боку і достатніми розмірами для оптимізації конструкції і форми зчіпного елементу з іншого боку. Іншою перевагою порівняно з відомими втіленнями панелей підлоги приблизно такої ж повної товщини і з висотою блокувального тіла, що не відповідає відношенню щонайменше 40 %, є те, що щонайменше у випадку обертального блокувального тіла, навіть найменше обертання цього блокувального тіла викликає відносно велике відхилення на вільному кінці і забезпечує добре зчеплення легкою операцією. Завдяки цьому блокувальним елементом у відносно вертикальному положенні, тобто з відхиленням від вертикалі менше 45 %, забезпечуються більшість режимів зчеплення. Це також дозволяє використовувати блокувальне тіло з виступаючим зовнішнім боком у відносно вертикальному положенні, завдяки чому це тіло під час з'єднання може бути відштовхнуте убік більше плавно іншою панеллю. Оскільки блокувальний елемент у блокованому стані стоїть точно вертикально, точки контакту блокувального тіла з приєднаними панелями підлоги розташовуються поблизу кромок панелей, забезпечуючи краще зчеплення. Винахід включає втілення, в яких зазначений зчіпний елемент утворює єдине ціле з всувною частиною, а також втілення, в яких зазначений елемент утворює єдине ціле з приймальною частино. У першому випадку зчіпний елемент бажано розташовувати на віддаленому боці цією частини, хоча не виключається і інший бік. У другому випадку зчіпний елемент бажано розташовувати у ближчому боці, хоча не виключається і інший бік. Бажано, щоб конфігурація з'єднувальних вузлів панелей підлоги винаходу дозволяла роз'єднувати їх обертальним рухом, відповідно згідно з описаними вище аспектами. Згідно з одним з втілень, з'єднувальні вузли мають конфігурацію, яка дозволяє їх роз'єднання також повертальним рухом. Згідно з іншим втіленням, всувна і приймальна частини зазначених панелей підлоги конфігуровано таким чином, що зазначені панелі можуть бути зведені боками зсувом одної до одної, бажано, по суті в одній площині, наприклад, зсуванням по розташованій нижче поверхні. Зчеплення бажано здійснювати як защіпне з'єднання, при якому гакоподібна частина приймальної частини еластично згинається у процесі з'єднання. Згідно з іншим варіантом, боки зазначених панелей підлоги виконано такими, що нарізно від зчеплення рухом униз, зчеплення можна здійснювати, зсуваючи панелі підлоги одну до одної, а також зчеплення і/або розчеплення панелей повертальним рухом. Конфігурація, яка дозволяє з'єднувати дві панелі підлоги одними кромками рухом униз згідно з "всувним" принципом, а також зсуванням в одній площині згідно з защіпним принципом, є більш загальною і не потребує комбінування з одним з зазначених семи аспектів. Внаслідок цього згідно з восьмим аспектом винахід також включає панель підлоги з щонайменше двома протилежними боками, з'єднувальні вузли яких можуть бути зчеплені таким чином, що вони утворюють горизонтально діючу зчіпну систему і вертикально діючу зчіпну систему, причому горизонтально діюча зчіпна система має всувну частину і приймальну частину і дозволяє з'єднувати між собою дві такі панелі підлоги зазначеними боками, рухаючи одну з цих панелей підлоги відповідною всувною частиною униз у приймальну частину іншої панелі підлоги, а вертикально діюча зчіпна система включає зчіпний елемент, який має форму вставки в один з відповідних боків і включає блокувальне тіло, яке має форму язичка і на одному кінці утворює блокувальну зчіпну частину, здатну взаємодіяти зчіпним вузлом подібної приєднаної панелі підлоги, і яка відрізняється тим, що всувна частина і приймальна частина конфігуровані таким чином, що дві такі панелі підлоги можуть бути з'єднані одна з одною боками зсуванням їх боками одну до одної в одній площині. Перевагою такого рішення є зручність встановлення таких панелей підлоги, оскільки з'єднання рухом униз дозволяє швидке складання, а можливість з'єднання панелей зсуванням одну до одної дозволяє виконувати з'єднання у місцях, де рух униз не є можливим і єдиним способом з'єднання є зсування, наприклад, там, де панель підлоги 4 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 частково знаходиться під нависаючим елементом, наприклад, дверною рамою, і у цьому положенні має бути з'єднана з іншою панеллю підлоги. Винахід також включає комбінації восьмого аспекту з одним або більше попередніми аспектами. Бажано, щоб панелі підлоги згідно з восьмим аспектом мали одну або більше таких характеристик: - з'єднувальні вузли виконано як було описано вище, і вони дозволяють виконувати зчеплення і/або розчеплення двох таких панелей підлоги повертальним рухом одної відносно одної; - у вільному стані блокувальне тіло у формі язичка висувається назовні з нахилом; - блокувальне тіло знаходиться на ближньому боці приймальної частини; - приймальна частина і всувна частина мають контактні поверхні на їх віддалених кінцях, які вигнуто назовні у віддаленому напрямку; - блокувальне тіло є обертальним тілом. Згідно з бажаним втіленням, панелі підлоги восьмого аспекту є прямокутними (подовженими або квадратними) панелями з парою протилежних боків з зазначеними з'єднувальними вузлами, і з другою парою протилежних боків з з'єднувальними вузлами, які також можуть забезпечувати вертикальне і горизонтальне зчеплення, які забезпечують з'єднання між собою таких панелей підлоги цими (останніми) боками зсуванням їх одна до одної в одній площині. Ця комбінація можливостей забезпечує навіть ще більшу зручність при встановленні у складних умовах. Згідно з додатковими бажаними характеристиками з'єднувальні вузли на другій парі протилежних боків також конфігуровано таким чином, що вони дозволяють повертальним рухом з'єднувати і роз'єднувати панелі. Приклади таких з'єднувальних вузлів можна знайти, наприклад, на фіг. 23 WO 97/47834. Згідно з ще одним втіленням, з'єднувальні вузли восьмого аспекту встановлено на обох парах боків. Далі винахід згідно з дев'ятим аспектом включає панель підлоги, яка має щонайменше на двох протилежних боках з'єднувальні вузли, якими дві такі панелі можуть бути з'єднані одна з одною відповідними кромками, причому ці з'єднувальні вузли утворюють горизонтально діючу зчіпну систему і вертикально діючу зчіпну систем і щонайменше одна з цих зчіпних систем включає зчіпний елемент у формі окремої вставки в одній з кромок, який має щонайменше рухоме блокувальне тіло, яке на одному кінці утворює блокувальну зчіпну частину, здатну взаємодіяти з зчіпним вузлом подібної приєднаної панелі підлоги, а зчіпний елемент відрізняється тим, що є стрічкою синтетичного матеріалу, поперечний перетин якої складається з щонайменше двох зон матеріалів з різними матеріальними характеристиками. Використання окремої вставки, виготовленої з різних матеріалів дає ту перевагу, що різні частини вставки можуть бути оптимізовані згідно з їх функціями. Наприклад, блокувальне тіло може бути виконане відносно жорстким для протидії силам, що виникають, а одна або більше інших частин можуть забезпечувати рухомість блокувального тіла і тому є відносно гнучкими. Бажано, щоб панель підлоги згідно з дев'ятим аспектом відрізнялась також тим, що блокувальне тіло приєднано прямо або непрямо до матеріальної частини, що належить зчіпному елементу або утворює з ним єдине ціле і забезпечує еластичний рух блокувального тіла, причому ця матеріальна частина складається з матеріалу, більш гнучкого і здатного до згинання, ніж базовий матеріал блокувального тіла. Згідно з іншою бажаною характеристикою, описана вище матеріальна частина працює як локальний шарнірний елемент, який забезпечує дуже точний обертальний рух. Бажано, щоб зазначена матеріальна частина утворювала з'єднання між блокувальним тілом і приєднувальною частин, де блокувальне тіло і приєднувальна частина виготовлені з матеріалу, менш гнучкого, ніж у зазначеній матеріальній частині. Цим забезпечується адекватне зчеплення за допомогою відносно жорсткого блокувального тіла, яке забезпечує відносно стабільне позиціонування зчіпного елемента у пазу у кромці панелі підлоги. У бажаному втіленні дев'ятого аспекту винаходу приєднувальна частина складається з приєднувального тіла у пазу плоского або майже плоского, по суті, у площині панелі. Така приєднувальна частина дозволяє досягти адекватного з'єднання відносно тонких панелей підлоги. Іншою перевагою є те, що зміною напрямку встановлення цієї приєднувальної частини у панелі підлоги можна забезпечити різні функціональні характеристики і, отже, досягти оптимізації. Крім того, згідно з дев'ятим аспектом, панель підлоги відрізняється тим, що блокувальне тіло може бути еластично вивільнене повертальним рухом кінця і взагалі утворює кут з 5 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 приєднувальною частиною. Блокувальне тіло кінцем протилежним до кінця, який може бути вивільнений повертальним рухом, висувається за приєднувальну частину, а зазначена матеріальна частина утворює з'єднання між зазначеним висунутим кінцем і суміжною частиною приєднувальної частини як такої, причому у місці де блокувальне тіло проходить уздовж приєднувальної частини відстань між блокувальним тілом і приєднувальною частиною є меншою за відстань від висунутого кінця блокувального тіла до приєднувальної частини. Це дає певні переваги, які розглядаються нижче. У найбільш бажаному втіленні зчіпний елемент дев'ятого аспекту винаходу виготовлено співекструзією. Дев'ятий аспект є особливо корисним з панелями підлоги типу, який характеризується тим, що горизонтально діючий зчіпний вузол включає всувну частину і приймальну частин, що дозволяє з'єднувати одна з одною такі панелі підлоги зазначеними боками, встановлюючи в одній з цих панелей підлоги відповідну всувну частину і вводячи її рухом униз у приймальну частину іншої панелі підлоги, тобто з панелями підлоги так званого всувного тип. Слід зазначити, що дев'ятий аспект не обмежено цим типом панелей підлоги і він у принципі може бути застосований з кожним типом з'єднання панелей підлоги, в якому використано горизонтально діючу і вертикально діючу зчіпні системи. Наприклад, можна інтегрувати дев'ятий аспект у стрічкоподібні зчіпні елементи типу, наприклад, описаного у WO 2006/104436 (фіг. 9c, 9e і 9f). Характеристики дев'ятого аспекту також можуть бути комбіновані з характеристиками перших восьми аспектів. Далі описано декілька необмежуючих прикладів бажаних втілень з посиланнями на креслення, в яких: фіг. 1 - схематичний вигляд згори панелі підлоги згідно з винаходом; фіг. 2 - перетин по лінії ll-ll фіг. 1; фіг. 3 - поперечний перетин двох панелей підлоги згідно з фіг. 2 у з'єднаному положенні; фіг. 4 і 5 - панелі підлоги з фіг. 3 у різних положеннях під час з'єднання; фіг. 6 - зчіпний елемент у втіленні фіг. 2-5; фіг. 7 - частина F7 фіг.2; фіг. 8 - схема встановлення зчіпного елемента фіг. 7 у панелі підлоги; фіг. 9 - зчіпний елемент фіг. 6 у поперечному перетині у збільшеному масштабі; фіг. 10 - верхній кінець зчіпного елемента фіг. 9 разом з зчіпною частиною з якою він контактує; фіг. 11 і 12 - два варіанти; фіг. 13 і 14 - два втілення; фіг. 15 і 16 - одне з втілень; фіг. 17 - інше втілення винаходу; фіг. 18 і 19 - частини F18 і F19 фіг. 17; фіг. 20 - варіант з'єднання двох панелей згідноз фіг. 17; фіг. 21-24 - інші 4 втілення винаходу; фіг. 25 - панелі підлоги згідно з винаходом; фіг. 26 - частина F26 з фіг. 25; фіг. 27 і 28 - поперечні перетини інших двох втілень винаходу; фіг. 29 і 30 - інші два втілення винаходу; фіг. 31 - схематичний вигляд згори панелей підлоги, з'єднаних згідно з фіг. 25; фіг. 32 - поперечний перетин іншого втілення винаходу; фіг. 33 - поперечний перетин ще одного втілення винаходу; фіг. 34 - частина F34 фіг. 33; фіг. 35-37 - частина з фіг. 34 для різних варіантів з'єднання двох панелей підлоги; фіг. 38 - схема виготовлення зчіпного елементу як вставки, яка, згідно з винаходом, може бути приєднана у кромці панелі підлоги; фіг. 39-41 - поперечні перетини по лініях XXXIX-XXXIX, XL-XL і XLI-XLI, відповідно, фіг. 38; фіг. 42 - поперечний перетин іншого втілення винаходу, згідно з яким зчіпний елемент, виготовлений як вставка, може бути приєднаний у кромці of панелі підлоги; фіг. 43 - схема поперечного перетину по лініях XLIІI-XLIII фіг. 42. Фіг. 1-5 містять панель 1 підлоги, яка включає щонайменше на двох протилежних боках 2-3 з'єднувальні вузли 4-5, якими можуть бути з'єднані дві такі панелі. Показані у з'єднаному стані на фіг. 3 ці з'єднувальні вузли 4-5 включають горизонтально діючу зчіпну систему 6 і вертикально діючу зчіпну систему 7. Горизонтально діюча зчіпна система 6 має всувну частину 8 і приймальну частину 9, які дозволяють з'єднувати дві такі 6 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 панелі 1 підлоги боками 2-3, оскільки одна з цих панелей 1 має всувну частину 8 і рухом униз M ця частина вводиться у приймальну частину 9 іншої панелі підлоги. Рух M ілюстровано на фіг. 4 і 5. Всувна частина 8 утворюється спрямованим униз кінцем гакоподібної частини 10, а приймальна частина 9 має опорне гніздо, утворене спрямованою угору гакоподібною частиною 11. Вертикально діюча зчіпна система 7 включає зчіпний елемент 12 у формі вставки в одному з відповідних боків, а саме, 2, зокрема у відповідному пазу 13. Зчіпний елемент 12, тобто вставку, показано у різних положеннях на фіг. 6. Показано, що зчіпний елемент 12 виготовлено як стрічку. Бажано, щоб ця стрічка простягалась по усій або майже усій довжині боку 2. Бажано, щоб ця стрічка складалась синтетичного матеріалу, хоча не виключено використання і інших матеріалів. Бажано також, щоб стрічка мала безперервний перетин по усій довжині, Що спрощує її виготовлення. У випадку синтетичного матеріалу стрічку бажано виготовляти з ПВХ. Фіг. 7 показує більш детально приєднання стрічки у пазу 13. У цьому прикладі зчіпний елемент 12 складається щонайменше з обертального блокувального тіла 14 і притискної частини 15. У втіленні фіг. 6 блокувальне тіло 14 складається з усієї спрямованої угору частини, а притискна частина 15 утворюється відхиленою назовні частиною. Кінець 16 блокувального тіла 14, який може бути вивернутий, працює як блокувальна зчіпна частина 17, яка може взаємодіяти з зчіпною частиною 18 подібної приєднаної панелі 1 підлоги. Тут зчіпну частину 18, бажано, утворено частиною, що визначає блокувальну поверхню 19 у боці 3, бажано, у серцевині панелі 1 підлоги. Функціонування вертикально діючої зчіпної системи ілюструється кресленнями і базується на тому (фіг. 4 і 5), що, коли панель підлоги рухається униз, блокувальне тіло 14 еластично згортається усередину внаслідок контакту з кромкою іншої панелі підлоги, після чого як тільки панелі підлоги опиняються в одній площині, блокувальний елемент повертається назад назовні у положення під зчіпною частиною 18, забезпечуючи зчеплення, ілюстроване фіг. 3. Згідно з першим аспектом винаходу, обертальне блокувальне тіло 14, яке розташоване протилежно до кінця 16 і утворює зчіпну частину 17, включає опорну частину 20, яка може обертатись на опорній поверхні 21 панелі 1, зокрема, в опорному гнізді 22. Опорною частиною у втіленні фіг. 2-10 є нижній кінець 23 блокувального тіла 14. Блокувальне тіло 14 як таке між зчіпною частиною 17 і опорною частиною 20, тобто між його кінцями 16 і 23 не має шарнірних і згинних частин, які є згідно з другим аспектом винаходу. Тут блокувальне тіло 14 виготовлено відносно товстим і, бажано, жорстким і тому воно не зазнає помітної деформації між її кінцями під прикладеним тиском, який звичайно виникає у "всувних" з'єднаннях. Згідно з третім аспектом винаходу, опорна частина 20 має форму вільного кінця, який спирається у щонайменше вертикальному напрямку на опорну частину 24, а саме, на опорну поверхню 21 панелі 1 підлоги. Бажано, щоб опорна частина 20 (фіг. 3-7) блокувального тіла 14 забезпечувала опору у двох напрямках щонайменше у з'єднаному положенні двох панелей 1 підлоги, а саме, у вертикальному напрямку V (униз) і у напрямку P наближення відносно панелі 1 підлоги, в останньому випадку бічною стінкою 25 опорного гнізда 22. У прикладі, ілюстрованому фіг. 1-10, панель 1 підлоги також включає блокувальну частину 26, яка у напрямку D зближення відносно панелі 1 підлоги, блокує опорну частину 20, тобто кінець 23 блокувального тіла 14. Цим утворюється належне опорне гніздо 22, яке охоплює опорну частину 20 з трьох боків. Завдяки цьому опорне гніздо може працювати як точне шарнірне з'єднання. Взагалі бажано, щоб зчіпний елемент 12 складався з стрічки 30, розташованої у пазу, у даному прикладі у пазу 13 у панелі 1 підлоги і створені тут умови забезпечують утримання стрічки у пазу. Бажано, щоб стрічка входила у паз з защіпленням і/або розміщувалась у ньому, як показано у втіленні фіг. 1-10. Як показано на фіг. 7, отвір A пазу є меншим за найбільший розмір B стрічки, завдяки чому вона утримується у пазу 13. Можливими є і інші способи утримання стрічки у пазу, наприклад, склеюванням, затисканням тощо. Це дає певні переваги. Як показано на фіг. 8, стрічка, або зчіпний елемент 12, може бути встановлена у панелі 1 підлоги упресуванням у паз 13, наприклад, притискною частиною або ковзним блоком 27. Зовнішнім тиском стрічка деформується і входить в отвір A, після чого відновлює первісну 7 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 форму і охоплюється пазом. Притискна частина 15 згинається, як показано, щоб зрештою потрапити у належне місце. Втілення фіг. 1-10 також відповідають четвертому аспекту винаходу, оскільки блокувальне тіло 14 може обертатись навколо точки обертання, тобто опорної точки, а притискна частина 15 знаходиться на відстані D1 від реальної опорної точки і зчіплюється на блокувальному тілі 14. "Точка" може також означати "зона", тобто "опорна точка" може простягатись через "зону". 20 Бажано, щоб притискна частина 15, якщо розглядати її у перетині прилягає до задньої частини блокувального тіла 14 і у вільному положенні простягається косо відносно блокувального тіла 14, від місця P1, розташованого між двома кінцями блокувального тіла. Бажано, щоб ця частина глобально простягалась під кутом A1 D4. Аксіальним зміщенням V3 блокувальне тіло 14 під час з'єднання спочатку може плавно повертатись назовні, але після часткового повертання доволі швидко досягає контакту з іншою панеллю 1 підлоги до значного повертання назовні. 9 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 У втіленні фіг. 17 також відсутня віддалена блокувальна частин, в результаті чого зчіпний елемент може бути втиснутий у паз 13 більш плавно. Згідно з фіг. 18, блокувальне тіло 14 замість чисто повертального руху може також здійснювати катальний рух, віддаляючись дещо від ближньої бічної стінки 25, однак, внаслідок усадки підлоги під впливом ходіння но ній і інших факторів воно повертається до цієї стінки. У втіленні фіг. 17 зчіпний елемент також має приєднувальну частину 50, призначену для цього, яка у цьому випадку працює як затиснута частина. Тут затискання досягається еластичним згинанням і/або деформацією приєднувальної частини 50. Приймальна частина 9 (фіг. 17) може взаємодіяти з відносно низькою гакоподібною частиною 10 і може мати таку форму, що дві панелі 1 підлоги можуть зближені між собою відповідними кромками проштовхуванням одної до одної або за допомогою такої гакоподібної частини 11, здатної до еластичного згинання. Таке з'єднання ілюстровано фіг. 20. Тут існують дві можливості. Коли панелі 1 підлоги утримуються в одній площині і рухаються одна до одної, як показано стрілкою S1, гакоподібна частина 11 примусово вигинається униз. Коли панелі 1 підлоги стикаються їх верхніми кромками, блокувальне тіло 14 автоматично переходить у положення зчеплення, а вигнута гакоподібна частина 11 також відходить назад і займає місце позаду всувної частини 8. Коли панель 1 підлоги включає блокувальне тіло 14 на кромці для з'єднання, воно може вільно рухатись по висоті, і тоді під час з'єднувального руху за стрілкою S2 всувна частина 8 дуговим рухом проковзує над гакоподібною частиною 11 і нарешті опускається до досягнення зчеплення. Може мати місце також комбінація обох рухів. Як схематично показано на фіг. 17 стрілкою S3, з'єднувальні частини також дозволяють з'єднувати або роз'єднувати такі панелі повертальним рухом, який забезпечує придатну висоту гакоподібної частини 11 і/або нахил контактних поверхонь 51-52. Всі характеристики, наведені для фіг. 17-20, як варіант, можуть стосуватись інших втілень винаходу. Зчіпний елемент 12 згідно з винаходом може знаходитись у боках 2-3 для з'єднання у різних місцях. Наприклад, фіг. 21-23 репрезентують три втілення, в яких цей знаходиться у приймальній частині 9, а не у всувній частині 8. Фіг. 24 репрезентує втілення, в якому зчіпний елемент 12 знаходиться у зоні кромки, а не в опорному гнізді, де всувна частина входить у приймальну частину. Втілення фіг. 22 показує, що притискна частина 15 також може бути зігнутою або загнутою. Фіг. 23 репрезентує зчіпний елемент, який може бути приєднаний у пазу 13 клеєм 53, можливо, частиною, призначеною саме для цього, наприклад, приєднувальним язичком 54, з'єднаним з притискною частиною 15. Зчіпний елемент 12, тобто стрічка, як такий може мати одну або більше зон еластичного згинання, які забезпечують з'єднання між притискною частиною 15 і блокувальним тілом 14 або з'єднання між декількома частинами притискної частини 15, або між іншими частинами. Такі зони згинання дозволяють отримати бажану взаємну рухливість складових частин. Втілення фіг. 23 є прикладом цього, де є дві гнучкі зони згинання15A між приєднувальним язичком 54 і притискною частиною 15, а також між притискною частиною 15 і блокувальним тілом 14. Бажано, щоб такі зони 15A були сформовані співекструзією під час виготовлення зчіпного елемента 12. Взагалі бажано, щоб зчіпний елемент згідно з винаходом забезпечував стабільну опору у вертикальному напрямку, а у горизонтальному напрямку, тобто у напрямку обертання, мав гнучку рухомість. Цьому сприяє застосування співекструдованих частин. У випадку прямокутних панелей підлоги, подовжених або квадратних з'єднувальні вузли також можуть бути передбачені у других парах протилежних боків. Бажано, щоб ці з'єднувальні вузли у з'єднаному стані також забезпечували як горизонтальне, так і вертикальне зчеплення. Ці з'єднувальні частини других пар боків також можуть бути виконані як "всувні" з'єднання згідно з винаходом або іншого типу. Бажано, однак, щоб друга пара боків мала з'єднувальні засоби. які дозволяють взаємне з'єднання обертальним рухом між двома панелями підлоги, що підлягають з'єднанню і/або зсувним рухом з защіпним з'єднанням. Такі з'єднувальні частини є добре відомими і описані, наприклад, у WO 97/47834. У більшості бажаних втілень на другій парі боків 55-56 з'єднувальні частини 57-58 дозволяють щонайменше з'єднання повертальним рухом і, отже, просте укладання панелей підлоги, як показано на фіг. 25 і 26. Нова панель 1 підлоги C, що підлягає встановленню може бути просто нахилена у бік 55 до попереднього ряду панелей 1 підлоги A і також до попередньої панелі 1 підлоги B у тому ж ряду. При нахиленні униз всувна частина нової панелі 1 підлоги C, що має бути встановлена автоматично зчіплюється з приймальною частиною попередньої 10 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 панелі 1 підлоги B без будь-яких інших операцій. У випадку подовжених панелей 1 підлоги бажано, щоб так званий "всувний" з'єднувальний вузол знаходився на коротких боках. Фіг. 27 репрезентує приклад сьомого аспекту винаходу. Згідно з цим аспектом, зчіпний елемент 12 складається з стрічки синтетичного матеріалу, укладеної у паз 13. У з'єднаному стані панелей ця стрічка входить у контакт з обома панелями 1 підлоги і утворює ущільнення між верхнім боком 59 панелі 1 підлоги і синтетичним матеріалом стрічки, а також ущільнення 6061 у кромках панелей 62-63. Тут стрічка синтетичного матеріалу використовується як ущільнення проти проникнення води і утворює щонайменше бар'єр, який щонайменше уповільнює і, бажано, повністю усуває можливе проникнення води між з'єднувальними частинами 4-5, а ущільнення 60, 61, відповідно, у кромках панелей призначено захищати матеріал 64 панелі, базований здебільшого на деревині, а також відвертати проникнення води. Завдяки цьому при проникненні води, що може потрапити між двома панелями 1 підлоги, може бути утруднене або відвернене проникнення води під панелі 1 підлоги. Цим знижується ризик гниття і утворення плісняви під панелями 1 підлоги, а також проникнення води у саму панель і її пошкодження, наприклад, розбухання. Волога на поверхні стрічки синтетичного матеріалу випаровується природним шляхом. У цьому прикладі ущільнення проти вологи утворюється на одному боці 3 контактом 65, а на іншому боці 2 одним або більше контактами 66, 67 або 68. Для кращого ущільнення зчіпний елемент може бути забезпечений одною або більше ущільнюючими матеріальними частинами 69 з, наприклад, відносно м'якого синтетичного матеріалу або гуми у місцях контактів 65-66-6768 зчіпного елемента 12. Ці ущільнюючі частини можуть бути створені на стрічці синтетичного матеріалу стрічк у будь-який спосіб. На практиці це здійснюється співекструзією. Ущільнення 60-61 у кромках панелей 62-63 можуть мати будь-яку форму. Вони можуть утворювати, наприклад, шар просочування або покривний шар, наприклад, лаковий або глянцевий шар. Вони простягаються, починаючи з верхнього шару, униз, кожного разу щонайменше до одного з місць зазначених контактів. Згідно з іншим варіантом, таке ущільнення також може простягатись, починаючи з верхнього шару, униз, до одного з місць зазначених контактів, наприклад, накладанням верхнього шару, який простягається через верхню кромку униз. Згідно з сьомим аспектом, верхній шар також є водонепроникним. Він може бути виготовлений з будь-якого матеріалу, наприклад, ламінату, плівки, лакованого шару, водовідштовхуючого або водонепроникного покриття, глянцу тощо. Таким чином відвертається проникнення води і просочення кромок панелей. Слід відзначити, що, коли панелі підлоги укладають рядами і, зокрема подовжені панелі підлоги, вони вирівнюються уздовж рядів і звичайно добре прилягають боками одна до одної, але на боках, перпендикулярних до рядів легше виникають щілинки внаслідок того, що наявність допусків викликає порушення точної цієї перпендикулярності. У таких місцях можливим є швидке проникнення вологи і ущільнення дещо еластичним покриттям на верхніх кромках панелей підлоги не є повністю ефективним, оскільки такі отвори є занадто великими і не перекриваються ущільненням. Таким чином, у таких місцях ущільнення згідно з сьомим аспектом винаходу має значні переваги. Оскільки боки 55-56 панелей підлоги, які укладаються уздовж рядів з автоматичним вирівнюванням, добре прилягають один до одного, можливість проникнення води на цих боках є незначною або відсутня. Якщо бажано забезпечити ущільнення на усіх чотирьох боках, достатньо забезпечити на цих боках покриття або просочення на кромках панелей (71-72 на фіг. 26). Коли (фіг. 27) використовується обтиснута притискна частина 15, виготовлена співекструзією, бажано щоб перехід T був розташований ближче до блокувального тіла 15, ніж у втіленні фіг. 6. Належним обранням розмірів у вільному стані можна у встановленому положенні забезпечити виникнення сили, яка утримуватиме зчіпний елемент 12 у постійному контакті з опорною поверхнею 21. Фіг. 28 репрезентує варіант, яким підтверджується, що використання співекструдованого зчіпного елемента 12 згідно з винаходом у так званій "всувній" системі не обмежується втіленнями з обертальним блокувальним тілом. Згідно з фіг. 28, блокувальне тіло 14 є знімним і складається з відносно жорсткого синтетичного матеріалу, а притискна частина 15 складається з гнучкого і еластичного синтетичного матеріалу. Тут співекструдована притискна частина 15 пружно працює як еластична маса, розташована за блокувальним тілом 14. Фіг. 29 репрезентує інший варіант, який можна порівняти з втіленням фіг. 17. Різниця полягає у тому, що гакоподібна частина 11 фіг. 29 розташована значно вище. ніж у втіленні фіг. 17 і тому контактні поверхні 51-52 щонайменше частково розташовані вище опорної поверхні 21 блокувального тіло. 11 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 30 репрезентує бажаний варіант втілення, де зчіпний елемент 12 знаходиться на ближньому боці приймальної частини. Порівняно з втіленням фіг. 29, це дає важливу перевагу. На фіг. 29 кромка 73 є відносно гострою і прямою для того, щоб блокувальне тіло 14 у вільному стані знаходилось в опорному гнізді нижче кромки 73. Коли під час опускання панелі 1 підлоги, як показано на фіг. 25, боки 2-3, що мають бути з'єднані не стикуються точно, наприклад, тому, що панелі 1 підлоги B-1C трохи перекриваються (вигляд згори), наприклад, в результаті деформації панелей попереднього ряду або їх непрямокутності, створюється ситуація, зображена на фіг. 31, де кромка 73 шкрябається уздовж верхньої кромки 74. У втіленні фіг. 30 цьому легко протидіяти, забезпечивши кромку 73 належними фасками, завдяки чому можливий контакт між кромкою 73 і верхньою кромкою 74 буде ковзним, без шкрябання. Крім того, у втіленні згідно з фіг. 29 зчіпний елемент 12 під час руху правої панелі підлоги униз контактує з гострою верхньою кромкою 74 лівої панелі, внаслідок чого може виникнути шкрябання, яке заважатиме встановленню. На відміну від цього втілення фіг. 30 не має цієї вади, оскільки закруглена нижня поверхня всувної частини плавно проковзує уздовж зчіпного елемента. Фіг. 30 також ілюструє втілення восьмого аспекту винаходу, описаного вище, а саме, те, що кромки панелей 1 підлоги можуть бути з'єднані одна з одною зсувним рухом S1. Втілення фіг. 30 має такі характеристики: - з'єднувальні частини 4-5 є такими, як на описаних вище і дозволяють зчеплення і/або розчеплення двох таких панелей взаємно повертальним рухом одна від одної; - у вільному стані язичкове блокувальне тіло 14 висувається назовні з нахилом; - блокувальне тіло 14 розташовано на ближньому боці приймальної частини 9; - приймальна частина 9 і всувна частина 8 мають на віддалених кінцях контактні поверхні 52-51, відхилені угору у напрямку віддалення; язичкове блокувальне тіло 14 є обертальним тілом. На фіг. 30 також показано, що блокувальне тіло 14 і, отже, весь зчіпний елемент 12 виконано як вставку, відносно локальну, тобто вона існує лише між першим і другим горизонтальними рівнями, причому перший горизонтальний рівень N1 розташовано на певній відстані нижче верхнього боку приєднаних панелей підлоги, а другий горизонтальний рівень N2 лежить нижче першого рівня, але вище найнижчої точки всувної частини. Крім того, показано, що зазначене блокувальне тіло 14 простягається вище висоти H, яка становить щонайменше 40 %, а краще щонайменше 50 % різниці висот верхнього боку приєднаної таким чином панелі і найнижчої точки всувної частини, тобто, D7. Зрозуміло, що ці характеристики властиві не лише втіленню фіг. 30. У випадку обертального втілення, де одна панель підлоги може бути повертальним рухом подана до іншої або від неї, бажано, щоб згідно з фіг. 30 горизонтальна відстань D6 від верхніх кромок панелей до взаємодіючої точки контакту поверхонь 51-52, розташованих найвіддаленіше від цих верхніх кромок, становила щонайменше 1,3 відстані D7 між верхніми боками панелей підлоги і донним боком всувної частини, що забезпечує плавність повертального руху. Для забезпечення плавного повертального руху і/або зсування бажано, щоб найвища точка 75 була розташована на рівні N3, нижчому за найнижчу точку блокувального тіла 14. Фіг. 30 репрезентує конкретну конструкцію притискної частини 15, де можна бачити, що ця конструкція також може бути застосована інших втіленнях панелей підлоги згідно з винаходом. Ця конструкція притискної частини має такі характеристики: - притискна частина 15 у поперечному перетині має вигляд повертальної опори, яка спирається або утримується одним кінцем і шарнірно приєднана іншим кінцем і/або зоною 76 згинання до заднього боку блокувального тіла 14; - зазначена повертальна опора має на обох кінцях шарнір і/або зону 76-77 згинання, відповідно, у даному випадку утворену тоншою частиною у матеріалі; крім того, зону 77 бажано розташовувати таким чином відносно нижньої частини опорної поверхні, щоб спрямований угору повертальний рух був більш плавним за рух, спрямований униз; - притискну частину 15 виконано як механізм який у випадку, коли блокувальне тіло потрапляє під тиск, забезпечує розташування блокувального тіла одним кінцем на опорній поверхні 21; - зокрема, стискання K1 викликає повертальний рух K2, в результаті чого блокувальний елемент 14 відтискається угору згідно з стрілкою K3 до опорної поверхні 21; - згаданий вище механізм складається з повертальної опори 25, приєднаної, з одного боку, до заднього боку блокувального тіла і, з іншого боку, опирається на опорну частину, наприклад, опорний комірець 78. 12 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 60 Панелі підлоги згідно з винаходом взагалі можуть бути виконані таким чином, що у з'єднаному положенні створюється так зване " попереднє напруження", тобто панелі підлоги їх з'єднаними боками притискаються одна до одної силою напруження. Сила напруження може бути створена будь-яким способом. Наприклад, вона може бути створена еластичним згинанням язичка, що межує з нижнім боком приймальної частини. Тут може бути застосований принцип, відомий з WO 97/47834 (фіг. 23). Панелі підлоги згідно з винаходом можуть мати антискрипну систему, зокрема, подібну описаній у WO 2006/032398. Фіг. 32 ілюструє втілення згідно з різними аспектами, зокрема, з дев'ятим аспектом винаходу. Тут блокувальне тіло 14 і приєднувальна частина 50 складаються з відносно жорсткого матеріалу і, будучи виготовлені співекструзією, з'єднані матеріальною частиною 79, виконаною як шарнірний елемент, матеріал якого є більш гнучким і еластичним. Блокувальне тіло 14 глобально утворює кут з приєднувальною частиною 50 і її кінець працює як опорна частина за реальною приєднувальною частиною 50 таким чином, що у зоні 80, де блокувальне тіло 14 проходить уздовж приєднувальної частини 50, відстань між блокувальним тілом 14 і приєднувальною частиною 50 є меншою, ніж відстань від виступаючого угору кінця блокувального тіла 14 до приєднувальної частини 50. Матеріальна частина 79 знаходиться між реальною приєднувальною частиною 50 і зазначеним виступаючим кінцем блокувального тіла 14. Перевагою такого розташування є те, що блокувальне тіло 14 завдяки малій кількості матеріалу у зоні 80 не може бути зсунуте відносно приєднувальної частини 50, за винятком повертального руху, а у напрямку угору достатньо гнучкий матеріал матеріальної частини утримує блокувальне тіло 14 у певному положенні, дозволяючи його бажаний еластичний рух. Іншою перевагою є те, що, коли блокувальне тіло 14 вивільняють повертальним рухом, матеріал у зоні 80 стискається і блокувальне тіло 14 виштовхується угору і, отже, залишається у контакті з опорною поверхнею 21. У встановленому стані бажано, щоб зчіпний елемент 12 підтримувався щонайменше трьома елементами, а саме дном висоти опорного комірця 78, у верхній частині верхнім боком 81 матеріальної частини 79 і на висоті ребрами 82. На фіг. 32 показано, що приєднувальна частина 60 є, по суті, плоскою у пазу 13, тобто напрямок 83, в якому простягається напрямок 50 приєднання, мало відхиляється або не відхиляється від площини панелей підлоги. Зміною напрямку 83, яку виробник панелей підлоги може зробити, розташовуючи паз 13 трохи інакше, отримуються різні функціональні характеристики повертального з'єднання і вивільнення блокувального тіла, тобто уможливлюється оптимізація. Фіг. 33-37 репрезентують інший варіант винаходу. Далі розглядаються відмінності втілення фіг. 32. Перша відмінність полягає у тому, що зчіпний елемент 12 у вертикальному напрямку утримується у пазу 13 лише трьома опорними частинами, одна з яких утворена описаною вище опорною частиною 20 блокувального тіла 14. Інші дві опорні частини 84 і 85 розташовані у верхньому боці і нижче реальної приєднувальної частини 50. Бажано, щоб опорна частина 84, розташована вище була ближчою до панелі підлоги, ніж опорна частина 85, розташована у донній частині. Бажано також, щоб опорна частина 84 верхнього боку була розташована поблизу панелі 1 підлоги, тобто кінця реальної приєднувальної частини 50, а опорна частина 85 була розташована на відстані від цього кінці. Суттєвою відмінністю від втілення фіг. 32 є те, що матеріальна частина 79, щонайменше у вільному стані, не утворює опорної точки. Зрозуміло, що одна опорна частина може включати декілька контактних точок, наприклад, якщо вона є ребристою поверхнею. У цьому втіленні зчіпний елемент 12 конфігуровано таким чином, що у встановленому, але не навантаженому стані (фіг. 33), забезпечується його затискання у пазу 13. Це досягається, наприклад, еластичною деформацією реального тіла приєднувальної частини 50 з стану, показаного штриховою лінією на фіг. 33 до стану, показаного суцільною лінією. Ця деформація здійснюється під час затискання зчіпного елемента 12 у паз 13, Друга відмінність полягає у тому, що приєднувальна частина 50 конфігурована і закріплена у пазу таким чином, що під час з'єднання двох панелей 1 підлоги припускається деяка рухливість реальної приєднувальної частини 50. У цьому прикладі опорна частина 85 для цього має напрямну поверхню 86, яка може взаємодіяти з нахиленою напрямною поверхнею 87 у панелі, завдяки чому стає можливим невелике зміщення 88 приєднувальної частини 50 (фіг. 34-37). Фіг. 34-37 репрезентують послідовні стани зчіпного елемента 12 під час з'єднання двох панелей 1 підлоги. Фіг. 34 містить вихідний стан. Завдяки силі напруження опорна частина 85 13 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 ковзає униз уздовж напрямної поверхні 8 і досягає показаного положення. Фіг. 35 і 36 репрезентують подальші стани, де права панель повертально спрямовується униз і блокувальне тіло 14 відштовхується убік. Завдяки незначній кількості матеріалу матеріальної частини 79 у зоні 80 між блокувальним тілом 14 і реальною приєднувальною частиною 50 ця остання, починаючи з деякого моменту, також утискається усередину, рухаючись її напрямною поверхнею 86 уздовж напрямної поверхні 87, доки не досягне положення, показаного на фіг. 36. Тут приєднувальна частина 50 реально створює місце для руху блокувального тіла 14 і цим забезпечує більше-менш обертальне зміщення 88, доки ек увійде кінцем 89 у контакт з найглибшою точкою пазу 13. Завдяки цьому опорна частина 20 обертається практично лише у своєму місці навколо найвищою точки і здійснює дуже малий (або відсутній) катальний рух уздовж панелі підлоги. Загальна конфігурація може бути зроблена такою, що реальна приєднувальна частина 50 після зчеплення панелей підлоги більш або менш потраплятиме назад у початкове положення (фіг. 37). Отже, висунута униз опорна частина 85 виконує блокувальну функцію, яка визначає нормальне положення зчіпного елемента 12 у паз, однак, з можливістю додаткового руху 88. Зчіпний елемент 12 згідно з винаходом (фіг. 36) може також бути конфігурований таким чином, що найбільш стиснутому стані створюється вільний об'єм 90 між опорною частиною 20 і стінкою пазу 13. Така конфігурація може бути визначена випробуваннями і дає ту перевагу, що під час початкового руху назад блокувального тіла 14 не створюється тертя між опорною частиною 20 і стінкою пазу 13, яке могло б завадити плавному повертанню назовні блокувального тіла 14. Як показано на фіг. 34 штриховою лінією 91, згідно з іншим варіантом, може бути створена деформація у стінці пазу 13, яка разом з деформацією у приєднувальній частині 50 забезпечує можливістьфіксованого приєднання зчіпного елемента 12 у пазу 13 защіпним з'єднанням. Суттєвими характеристиками втілення фіг. 32 і 33-37 є те, що зчіпний елемент 12 у поперечному перетині складається щонайменше з реальної приєднувальної частини 50, блокувального тіла 14, яке може виконувати щонайменше повертальний рух, і матеріальної частини 79 між приєднувальною частиною 50 і блокувальним тілом 14, яка складається з матеріалу, більш гнучкого і еластичного, ніж матеріал блокувального тіла 14, і тому працює щонайменше як шарнірний елемент. Отже, зрозуміло, що всі інші характеристики, ілюстровані фіг. 33-37, не є обов'язковими і можуть бути комбіновані будь-яким чином. Найбільш важливою характеристикою є те, що приєднувальна частина 50, матеріальна частина 79 і блокувальне тіло 40 можуть бути виготовлені співекструзією як єдина стрічка. Бажано, щоб реальна приєднувальна частина 50 і блокувальне тіло 14 були виготовлені з одного матеріалу, а матеріальна частина 79 - з більш гнучкого матеріалу. У принципі для обох матеріалів можуть бути використані однакові речовини, а різниця між ними може бути створена доданням присадок, наприклад, пластифікаторів. Бажано, щоб матеріал матеріальної частини 79 був схожим на відносно м'яку гуму, а матеріал реальної приєднувальної частини 50 і блокувального тіла 40 був схожим на класичний синтетичний матеріал, наприклад, ПВХ, і був відносно жорстким. Зрозуміло, що втілення згідно з фіг. 33-37 також дозволяють з'єднувати панелі підлоги кромками (як показано) не лише рухом униз, але й повертальним рухом або зсуванням одної до одної. Розчеплення можна здійснювати, наприклад, by повертальним рухом. Не виключається формування пазу у цьому втілення, подібного до пазу 46 на фіг. 15 і 16, а також розчеплення стрижнем 47. Взагалі те, що "опорна частина, наприклад, 20, може повертатись на опорній поверхні, наприклад, 21" означає наявність контакту щонайменше під час обертання частини, але не виключається відсутність контакту частин, що обертаються, як це ілюструється прикладом фіг. 36, де у певному положенні виникає вільний об'єм 90. Контакт звичайно виникає при вивертанні блокувального тіла. Те, що опорна частина 20 може обертатись на опорній поверхні 21, слід інтерпретувати у широкому сенсі. Обертання може бути локальним обертанням опорної частини 20, а також котінням по опорній поверхні, або комбінацією цих рухів. Не виключається також комбінація повертання і зсування. Локальне обертання або "повертання на опорній або обертальній точці" може означати повертання навколо точки або зони, розташованої, на опорній поверхні 21 або точки або зони на відстані від опорної поверхні. При виготовленні панелей підлоги згідно з винаходом паз 13 може бути сформований у будь-який спосіб. Бажаним способом є фрезерування при обробці зазначеної приймальної з'єднувальної частини. 14 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 Введення стрічкоподібного зчіпного елемента 12 у паз 13 може також бути виконане у будьякий спосіб. Далі розглядаються два необмежуючі втілення таких способів, які входять в об'єм винаходу. Згідно з першим способом, стрічкоподібний зчіпний елемент 12 фіксовано упресовують у паз 13, бажано, укатуючи у нього. Бажано робити це, як показано на фіг. 38, подачею панелі 1 підлоги, яка звичайно лежить перевернутою, конвеєром 92, подачею стрічки 93, з якої має бути вирізаний стрічкоподібні зчіпні елементи 12, і фіксованим упресуванням цієї стрічки 93, зчіпних елементів 12, вирізаних з неї у пази 13 послідовних панелей 1 підлоги локально встановленим обертальним притискним роликом 94. Фіг. 39-41 ілюструють упресування стрічки у паз 13 притискним роликом 94, який може мати профільну поверхню 95. Зрозуміло, що стрічка 93 може бути подана з запасів, наприклад, з рулону. Для нарізання зчіпних елементів 12 бажаної довжини з стрічки 93 використовується різальний пристрій 96. На практиці необхідно мати напрямні елементи для спрямовування стрічки 93 і зчіпного елемента 12 (прикладом є напрямний елемент 97 на фіг. 40 і 41). Фіг. 42 ілюструє варіант, в якому застосовано згідно з винаходом нарізання стрічкоподібних зчіпних елементів 12 на усій довжині з одночасним упресуванням у паз 13. Згідно з фіг. 42, це бажано виконувати пристроєм з повзунком або плунжером 98, яким зчіпний елемент 12 відштовхується убік по усій довжині і входить у паз 13. Бажано, щоб цей пристрій мав фіксатор 99 з проміжком 100, в якому може бути розміщений зчіпний елемент 12 і зсунутий плунжер 98. Потім фіксатор 99 разом з плунжером і 98 і зчіпним елементом 12 у них розташовують навпроти кромки панелі підлоги (фіг. 42), після чого рухом плунжера 98 зчіпний елемент 12 переміщують з положення, показаного суцільною лінією, у положення, показане штриховою лінією, після чого він залишається у пазу 13. Фіг. 43 схематично ілюструє практичне застосування пристрою з фіг. 42. Тут панелі 1 підлоги переміщуються конвеєром 92. Фіксатор 99 також може виконувати різні рухи, як це описано нижче. Спочатку фіксатор встановлюють у положення 101. Стрічку 93 подають у фіксатор, у проміжок 100. Це може бути виконано, наприклад, переміщенням фіксатора 99 уздовж притискного ролика 103, яким стрічка 93, яка поступає з рулону (не показаного) спрямовується у проміжок 100 фіксатора 99 при положенні 102 фіксатора 99. Після цього різальним пристроєм 104 відрізають довжину, необхідну для формування зчіпного елемента 12. Тим часом панель підлоги опиняється у положенні 105. Далі фіксатор 99 може, наслідуючи руху панелі 1 підлоги, може зайняти положення 106 і 107, відповідно. Під час цього руху фіксатор 99 і відповідна панель підлоги можуть зайняти належні положення, наприклад, бічним переміщенням фіксатора 99 до положення 108. Цим досягається стан фіг. 42, після чого достатньо активувати плунжер 98 і ввести ним зчіпний елемент 12 у паз 13. Усі ці дії відбуваються під час безперервного проходження панелей підлоги, наприклад, після виходу з фрезерувального пристрою і до пакування. Фіксатор 99 або, можливо, декілька фіксаторів 99 можуть переміщуватись туди і назад по усіх описаних вище положеннях. Можуть бути застосовані декілька фіксаторів на конвеєрній стрічці, причому фіксатори переводять з положення 108 назад у положення 101 однаковою траєкторією. Панелі також можуть подаватись кроками, а не безперервно до пристрою встановлення зчіпних елементів 12. Блокувальне тіло 14 може бути повернуте або вигнуте назовні у площині поперечного перетину. Взагалі опорна частина блокувального тіла, навколо якої воно може обертатись, є опорною частиною, призначеною приймати сили, коли панелі підлоги намагаються розійтись одна від одної у напрямку угору. У US2007/0006543, який відповідає WO2007/008139, також описано зчіпний елемент, який на відміну від запропонованого винаходом не обертається навколо опорної точки, яка, як зазначено вище, має виконувати блокувальну опорну функцію, яка протидіє роз'єднанню панелей підлоги. "Жорстким" блокувальним тілом є таке, в якому жорсткість існує щонайменше у площині згідно з поперечним перетином. Винахід не обмежується описаними прикладами втілень і кресленнями. Такі панелі підлоги можуть бути реалізовані у різних формах і розмірах у межах об'єму винаходу. Зрозуміло, що винахід, зокрема, зчіпний елемент згідно з винаходом можуть бути використані у різних панелях підлоги, проміж іншим, у ламінатних панелях, готових панелях, наприклад, з так званої "обробленої деревин", твердому паркеті, фанерному паркеті і у панелях підлоги з будь-яким верхнім шаром, наприклад, з вінілу, лінолеуму, каменю, металу тощо. 15 UA 101813 C2 Серцевина такої панелі підлоги не обов'язково має бути виготовлена з деревини або з продукту на основі деревини і взагалі може складатись з будь-якого матеріалу, , наприклад, синтетичного. 5 10 15 20 25 30 35 40 45 50 55 ФОРМУЛА ВИНАХОДУ 1. Панель підлоги, яка містить щонайменше два протилежні боки (2-3), з'єднувальні частини (45) яких дозволяють з'єднати дві такі панелі (1), і в якій ці з'єднувальні частини (4-5) утворюють горизонтально діючу зчіпну систему (6) і вертикально діючу зчіпну систему (7), причому горизонтально діюча зчіпна система (6) має всувну частину (8) і приймальну частину (9), які дозволяють з'єднувати дві такі панелі (1) підлоги одна з одною описаними вище боками (2-3), вводячи відповідну всувну частину (8) одної з цих панелей (1) підлоги рухом у нижньому напрямку (М) у приймальну частину (9) іншої панелі (1) підлоги, а вертикально діюча зчіпна система (7) містить зчіпний елемент (12) у формі вставки в одному з боків (2-3), який містить щонайменше обертальну зчіпну частину (14), яка на одному кінці утворює зчіпну ділянку (17) у вигляді упору, здатну взаємодіяти з зчіпною ділянкою (18) подібної приєднаної панелі (1) підлоги, яка відрізняється тим, що обертальна зчіпна частина (14), яка розташована протилежно кінцю, що утворює зчіпну ділянку (17), містить опорну частину (20), причому ця опорна частина (20), в основному, визначає локальну зону обертання, а обертальна зчіпна частина має можливість кутового переміщення по відношенню до вказаної зони обертання і обертальна зчіпна частина (14) між зчіпною ділянкою (17) і опорною частиною (20) є вільною від шарнірних частин і здатних згинатись секцій. 2. Панель підлоги за п. 1, яка відрізняється тим, що опорна частина (20) в локальній зоні обертання має можливість обертання відносно опорної поверхні (21), що належить до відповідної панелі, і, більш конкретно, має можливість обертання навколо місця 22. 3. Панель підлоги за п. 1 або 2, яка відрізняється тим, що обертальна зчіпна частина (14), яка розташована протилежно зчіпній ділянці (17), містить опорну частину (20) у формі вільного кінця, який щонайменше у вертикальному напряму (V) позитивно підтримується опорною частиною (24), що належить панелі (1) підлоги. 4. Панель підлоги за будь-яким одним з попередніх пунктів, яка відрізняється тим, що зчіпна частина (14) має можливість обертання навколо точки обертання, точки опору відповідно, а зчіпний елемент (12) має притискну частину (15), яка входить в контакт з обертальною зчіпною частиною у місці між зовнішніми кінцями зчіпної частини. 5. Панель підлоги за будь-яким одним з попередніх пунктів, яка відрізняється тим, що вертикально діюча зчіпна система (7) містить напружувальну систему (29-48), яка утворена поверхнею (30) кулачка, сформованого на вільному кінці зчіпної частини (14), причому поверхня кулачка у з'єднаному стані забезпечує заклинювання по відношенню до протилежної зчіпної частини з'єднаної панелі (1) підлоги. 6. Панель підлоги за будь-яким одним з попередніх пунктів, яка відрізняється тим, що зчіпний елемент (12) розташований на всувній частині (8). 7. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що обертальна зчіпна частина (14), що розташована протилежно до кінця, який утворює зчіпну ділянку (17), включає опорну частину (20) у формі вільного кінця, де ця опорна частина у з'єднаному стані двох панелей (1) підлоги підтримується у вертикальному напрямку, а також у ближньому напрямку відносно панелі (1) підлоги. 8. Панель підлоги за п. 7, яка відрізняється тим, що містить блокувальну частину (26), яка у дальньому напрямку відносно панелі (1) підлоги утворює блокування опорної частини (20). 9. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що обертальна зчіпна частина (14) виконана як жорстке тіло. 10. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що обертальна зчіпна частина (14) поблизу кінця, навколо якого вона обертається, має систему (48) розтягування. 11. Панель підлоги за п. 10, яка відрізняється тим, що система (48) складається криволінійної поверхні, сформованої біля зазначеного кінця, і ця поверхня у випадку, коли зчіпна частина (14) повертається назовні, також примушує вказану зчіпну частину (14) до осьового зміщення у напрямку зчіпної ділянки (17). 12. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що зчіпний елемент (12) знаходиться у пазу (13) і у вільному не з'єднаному стані він продовжує сидіти його зчіпною частиною (18) щонайменше частково у пазу (13). 16 UA 101813 C2 5 10 15 20 25 30 35 40 45 50 55 13. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що містить стисливу частину (15), яка діє у бічному напрямку на обертальну зчіпну частину (14). 14. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що стислива частина (15) має одну або більше таких ознак: - вона виконана з еластичного матеріалу; - вона виконана з еластичного матеріалу, який є більш гнучким, ніж матеріал зчіпної частини (14), і, бажано, співекструзією виконаний як єдине ціле з обертальною зчіпною частиною (14); - вона має здатну до згортання або згинання ділянку; - вона має кріпильну ділянку (50); - вона має кріпильну ділянку (50) у формі затиснутої частини; - вона має ділянку, якою вона приклеєна до панелі (1) підлоги; - вона, як показано у поперечному перерізі, має здатні до еластичного згинання підпірки; - вона має одну або більше еластичних згинальних зон, які утворюють або з'єднання між реальною стисливою частиною (15) і зчіпною частиною (14), або з'єднання між декількома ділянками стисливої частини (15); - стислива частина (15) у поперечному перерізі виконана як поворотний важіль, який поблизу одного кінця має опору або утримується, а на протилежному кінці приєднаний до заднього боку зчіпної частини (14) за допомогою шарніра і/або згинальної зони (76); - зазначений поворотний важіль містить шарнір і/або згинальну зону (76-77) на обох кінцях; - стислива частина (15) виконана як механізм, який у випадку, коли зачіпна частина стискається, забезпечує, щоб ця зачіпна частина контактувала одним кінцем з опорною поверхнею (21); - описаний вище механізм складається з поворотного важеля, з'єднаного, з одного боку, з заднім боком зчіпної частини і, з іншого боку, підтриманого за допомогою опорної частини, наприклад, опорним виступом (78). 15. Панель підлоги за п. 13, яка відрізняється тим, що стислива частина (15) має щонайменше у поперечному перерізі підпірку, яка примикає до заднього боку зчіпної частини (14) і яка у вільному стані простягається під нахилом відносно зчіпної частини (14), починаючи з місця, розташованого між двома кінцями зчіпної частини (14), і під кутом менше 70° до ділянки зчіпної частини (14), що лежить між зазначеним місцем і зчіпною ділянкою (17). 16. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що вставка виконана у вигляді планки з синтетичного матеріалу. 17. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що зчіпний елемент (12) складається з планки, закріпленої у пазу (13) у панелі (1) підлоги, і що є засоби кріплення, які утримують планку у пазу (13). 18. Панель підлоги за п. 17, яка відрізняється тим, що планку закріплено у пазу (13) защіпним закріпленням. 19. Панель підлоги за будь-яким з пп. 16-18, яка відрізняється тим, що зчіпний елемент (12) виконаний у вигляді планки з співекструдованого синтетичного матеріалу, яка у поперечному перерізі має зони синтетичних матеріалів з різними властивостями, зокрема, з різною гнучкістю. 20. Панель підлоги за будь-яким з попередніх пп., яка відрізняється тим, що вертикально діюча зчіпна система (7) містить систему (29) розтягування, утворену криволінійною поверхнею (30), яка сформована на кінці зчіпної частини (18), зчіпної частини (14), і яка у з'єднаному стані створює розклинювальну дію на протилежній зчіпній ділянці (18) з'єднаної панелі (1) підлоги, причому система (29) розтягування має одну або більше таких властивостей: - криволінійна поверхня (30) простягається таким чином, що у напрямку (R) від найбільш зовнішньої кромки до найбільш внутрішньої кромки поверхні кулачка (30), ця поверхня має зростаючу висоту (Е), завдяки чому ефективна довжина зчіпної частини (14) для послідовних точок поверхні кулачка (30) зростає; - криволінійна поверхня (30) складається щонайменше з діючої контактної зони і, можливо, вхідної зони і простягається на щонайменше 60 % загальної ширини зчіпної частини (14); - криволінійна поверхня (30) і поверхня (19), що призначена взаємодіяти з поверхнею (30) у з'єднаному стані двох таких панелей, виготовлені таким чином, що зміщення поверхні (30) не викликає зміщення або викликає менше зміщення контактної зони між обома зчепленими ділянками; - поверхня (30) і відповідна поверхня (19) спрямовані таким чином, що вони у з'єднаному стані двох панелей підлоги забезпечують контакт, дотичні лінії якого утворюють кут горизонталлю менше 35°; - зчіпна частина має розширену головку на висоті криволінійної поверхні. 17 UA 101813 C2 18 UA 101813 C2 19 UA 101813 C2 20 UA 101813 C2 21 UA 101813 C2 22 UA 101813 C2 23 UA 101813 C2 24 UA 101813 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
