Єднальний провідник молекулярного рівня

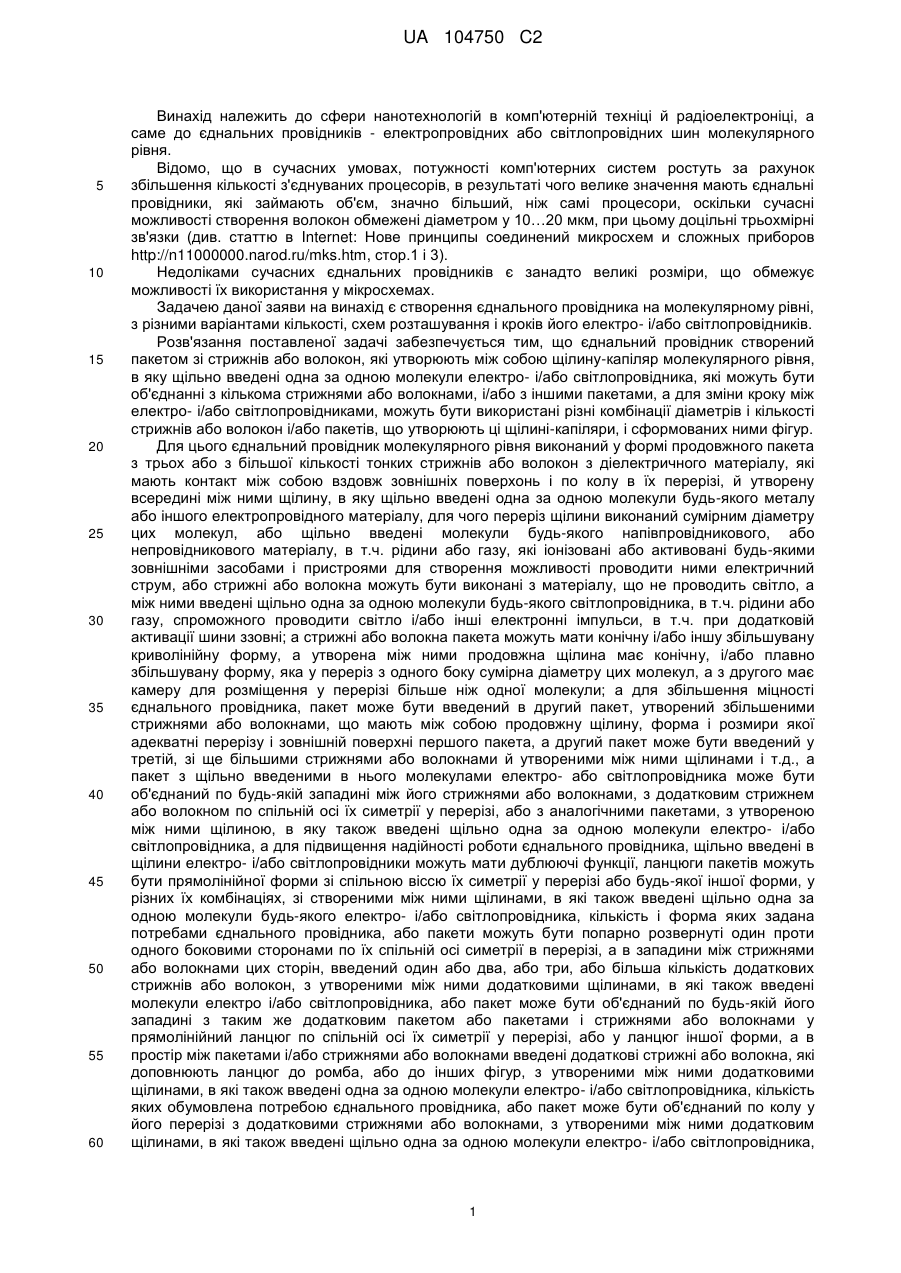

Реферат: Єднальний провідник молекулярного рівня належить до сфери нанотехнологій в комп'ютерній техніці й радіоелектроніці, а саме до єднальних провідників - електропровідних або світлопровідних шин молекулярного рівня Провідник виконаний у формі продовжного пакета з трьох або з більшої кількості тонких стрижнів або волокон з діелектричного матеріалу, які мають контакт між собою вздовж зовнішніх поверхонь і по колу в їх перерізі, й утворену всередині між ними щілину, в яку щільно введені одна за одною молекули будь-якого металу, або іншого електропровідного матеріалу, для чого переріз щілини виконаний сумірним діаметру цих молекул. Технічним результатом є зменшення розміру єднального провідника. UA 104750 C2 (12) UA 104750 C2 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сфери нанотехнологій в комп'ютерній техніці й радіоелектроніці, а саме до єднальних провідників - електропровідних або світлопровідних шин молекулярного рівня. Відомо, що в сучасних умовах, потужності комп'ютерних систем ростуть за рахунок збільшення кількості з'єднуваних процесорів, в результаті чого велике значення мають єднальні провідники, які займають об'єм, значно більший, ніж самі процесори, оскільки сучасні можливості створення волокон обмежені діаметром у 10…20 мкм, при цьому доцільні трьохмірні зв'язки (див. статтю в Internet: Нове принципы соединений микросхем и сложных приборов http://n11000000.narod.ru/mks.htm, стор.1 і 3). Недоліками сучасних єднальних провідників є занадто великі розміри, що обмежує можливості їх використання у мікросхемах. Задачею даної заяви на винахід є створення єднального провідника на молекулярному рівні, з різними варіантами кількості, схем розташування і кроків його електро- і/або світлопровідників. Розв'язання поставленої задачі забезпечується тим, що єднальний провідник створений пакетом зі стрижнів або волокон, які утворюють між собою щілину-капіляр молекулярного рівня, в яку щільно введені одна за одною молекули електро- і/або світлопровідника, які можуть бути об'єднанні з кількома стрижнями або волокнами, і/або з іншими пакетами, а для зміни кроку між електро- і/або світлопровідниками, можуть бути використані різні комбінації діаметрів і кількості стрижнів або волокон і/або пакетів, що утворюють ці щілині-капіляри, і сформованих ними фігур. Для цього єднальний провідник молекулярного рівня виконаний у формі продовжного пакета з трьох або з більшої кількості тонких стрижнів або волокон з діелектричного матеріалу, які мають контакт між собою вздовж зовнішніх поверхонь і по колу в їх перерізі, й утворену всередині між ними щілину, в яку щільно введені одна за одною молекули будь-якого металу або іншого електропровідного матеріалу, для чого переріз щілини виконаний сумірним діаметру цих молекул, або щільно введені молекули будь-якого напівпровідникового, або непровідникового матеріалу, в т.ч. рідини або газу, які іонізовані або активовані будь-якими зовнішніми засобами і пристроями для створення можливості проводити ними електричний струм, або стрижні або волокна можуть бути виконані з матеріалу, що не проводить світло, а між ними введені щільно одна за одною молекули будь-якого світлопровідника, в т.ч. рідини або газу, спроможного проводити світло і/або інші електронні імпульси, в т.ч. при додатковій активації шини ззовні; а стрижні або волокна пакета можуть мати конічну і/або іншу збільшувану криволінійну форму, а утворена між ними продовжна щілина має конічну, і/або плавно збільшувану форму, яка у переріз з одного боку сумірна діаметру цих молекул, а з другого має камеру для розміщення у перерізі більше ніж одної молекули; а для збільшення міцності єднального провідника, пакет може бути введений в другий пакет, утворений збільшеними стрижнями або волокнами, що мають між собою продовжну щілину, форма і розмири якої адекватні перерізу і зовнішній поверхні першого пакета, а другий пакет може бути введений у третій, зі ще більшими стрижнями або волокнами й утвореними між ними щілинами і т.д., а пакет з щільно введеними в нього молекулами електро- або світлопровідника може бути об'єднаний по будь-якій западині між його стрижнями або волокнами, з додатковим стрижнем або волокном по спільній осі їх симетрії у перерізі, або з аналогічними пакетами, з утвореною між ними щілиною, в яку також введені щільно одна за одною молекули електро- і/або світлопровідника, а для підвищення надійності роботи єднального провідника, щільно введені в щілини електро- і/або світлопровідники можуть мати дублюючі функції, ланцюги пакетів можуть бути прямолінійної форми зі спільною віссю їх симетрії у перерізі або будь-якої іншої форми, у різних їх комбінаціях, зі створеними між ними щілинами, в які також введені щільно одна за одною молекули будь-якого електро- і/або світлопровідника, кількість і форма яких задана потребами єднального провідника, або пакети можуть бути попарно розвернуті один проти одного боковими сторонами по їх спільній осі симетрії в перерізі, а в западини між стрижнями або волокнами цих сторін, введений один або два, або три, або більша кількість додаткових стрижнів або волокон, з утвореними між ними додатковими щілинами, в які також введені молекули електро і/або світлопровідника, або пакет може бути об'єднаний по будь-якій його западині з таким же додатковим пакетом або пакетами і стрижнями або волокнами у прямолінійний ланцюг по спільній осі їх симетрії у перерізі, або у ланцюг іншої форми, а в простір між пакетами і/або стрижнями або волокнами введені додаткові стрижні або волокна, які доповнюють ланцюг до ромба, або до інших фігур, з утвореними між ними додатковими щілинами, в які також введені одна за одною молекули електро- і/або світлопровідника, кількість яких обумовлена потребою єднального провідника, або пакет може бути об'єднаний по колу у його перерізі з додатковими стрижнями або волокнами, з утвореними між ними додатковим щілинами, в які також введені щільно одна за одною молекули електро- і/або світлопровідника, 1 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 або пакет може бути об'єднаний по його западинах з додатковими стрижнями або волокнами, або по будь-якій стороні з шаром додаткових стрижнів або волокон, у трикутник в перерізі, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і/або світлопровідника, а для забезпечення продовжного зигзагоподібного контакту у перерізі пакетів з іншими такими ж пакетами, кількість стрижнів або волокон у пакетах виконана непарною, або пакет може бути об'єднаний по западинах у шаховому порядку у перерізі з такими ж додатковими пакетами і/або зі стрижнями або волокнами у ромб, або у паралелограм, або трапецію, з утвореними між ними додатковими щілинами, в які також введені одна за одною молекули електро- і/або світлопровідника, при цьому пакети можуть мати у перерізі два і/або більше шарів або пакети можуть мати у перерізі форму лінійних і/або зигзагоподібних, і/або колових, і/або інших комбінацій ланцюгів з трикутників, і/або паралелограмів, і/або ромбів, і або з інших фігур, з утвореними між ними додатковими щілинами, в які також введені одна за одною молекули електро- і/або світлопровідника, а для збільшення кроку між ними у перерізі, проміж зовнішніх поверхонь стрижнів або волокон, і/або їх пакетів, введений проміжний шар або шари стрижнів або волокон меншого діаметра з діелектрика і/або з матеріалу, що не проводить світло, або для забезпечення прямолінійного контакту у перерізі пакетів з іншими такими ж пакетами, кількість їх стрижнів або волокон виконана парною, ці пакети можуть бути об'єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, а в створені між ними щілини також щільно введені одна за одною молекули будь-якого електро- і/або світлопровідника, а для збільшення кількості шарів щілин з введеними в них молекулами електро- і/або світлопровідника, на площині виконаний додатковий шар або шари зі стрижнів або волокон, і/або з їх пакетів, і/або з їх комбінацій, а для збільшення кроку між їх шарами електро- і/або світлопровідників, додаткові шари стрижнів або волокон, і/або їх пакетів, зміщені відносно попереднього шару на крок, у половину діаметра цих стрижнів або волокон, а для зменшення кроку між їх шарами, пакети зі стрижнів або волокон у шарі в їх перерізі розвернуті між собою по діагоналі з їх зсувом на крок у половину діаметра цих стрижнів або волокон і можуть утворювати квадрат або прямокутник, і/або їх комбінацій, а з додатковими і/або проміжними стрижнями або волокнами, введеними між пакетами у перерізі, утворюють прямокутник або ромб, або паралелограм, або трапецію, або трикутник, і/або їх комбінації, а для довільного зменшення кроку між провідниками у поперечному напрямку, площина у перерізі розвернута на кут, адекватний необхідному і фактичному крокам стрижнів або волокон, що мають продовжний контакт між собою, або пакети об'єднані між собою у їх перерізі зі зсувом лінійно, або у шаховому порядку відносно попереднього пакета на крок у половину діаметра стрижнів або волокон, з яких утворені ці пакети, а для збільшення кроку між електро- і/або світлопровідниками, між пакетами додатково введені стрижні або волокна, з утвореним розворотом наступного пакета відносно попереднього, а для створення додаткових шарів електро- і/або світлопровідників, між пакетами додатково введені стрижні або волокна, і/або їх пакети, і/або їх шари у різних комбінаціях і напрямках, або пакети можуть бути об'єднані між собою у їх перерізі у кільце з чотирьох пакетів, які розвернуті відносно один одного за рахунок введених між ними додаткових стрижнів або волокон, з утвореними між ними щілинами, в які додатково введені молекули електро- і/або світлопровідника, а для створення додаткових шарів електро- і/або світлопровідників, між пакетами розміщені додаткові стрижні або волокна і/або їх пакети і їх шари, а зовні можуть бути додатково приєднані стрижні або волокна, і/або їх пакети, і/або їх шари у різних комбінаціях і напрямках, або пакети можуть бути об'єднані між собою у їх перерізі у кільце з шести і більшої їх кількості, які розвернуті відносно один одного введеними між ними додатковими стрижнями або волокнами, а для зміцнення кільця, у отвір в його середині додатково введений стрижень або волокно, форма і розмір якого у перерізі сумірні формі і розміру отвору кільця пакетів, а для збільшення кількості електро- і/або світлопровідників, які також можуть мати у єднальному провіднику дублюючі функції, у отвір всередині кільця введений додатковий пакет зі стрижнів або волокон, кількість і розташування яких у його верхньому шарі і в центрі обумовлені кількістю і розташуванням пакетів у зовнішньому кільці, а контакт додаткового пакета з пакетами зовнішнього кільця може бути по западинах між стрижнями цих пакетів або по западинах між ними, для збільшення варіантів розташування і кроків щілин і введених молекул в них електроі/або світлопровідників, а для спрощення конструкції єднального провідника, стрижні або волокна об'єднані у пакети трикутної форми по три, шість і більше штук у їх перерізі, які об'єднані між собою виступами стрижнів або волокон у шаховому порядку і/або лінійно вздовж осі симетрії пакета, і/або зигзагоподібно, і/або в інших комбінаціях, а в щілини, утворені між стрижнями або волокнами цих пакетів, щільно введені молекули електро- і/або світлопровідника, або трикутні пакети можуть бути об'єднані між собою у кільце з шести і 2 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 більшої кількості пакетів зі спільним центральним стрижнем або волокном, а в щілини, утворені між стрижнями або волокнами цих пакетів, введені молекули електро- і/або світлопровідника, а для збільшення кількості їх кілець, пакети можуть мати адекватно збільшену кількість власних шарів зі стрижнів або волокон, з введеними в щілини між ними молекулами електро- і/або світлопровідника, або для уніфікації конструкції єднального провідника, стрижні або волокна об'єднані у їх перерізі у пакети шестигранної форми з середнім стрижнем або волокном, а також об'єднані між собою по виступах стрижнів або волокон у ланцюги прямолінійної і/або зигзагоподібної, і/або будь-якої іншої форми і комбінації, з утвореними між цими пакетами щілинами, в які щільно введені одна за одною молекули електро- і/або світлопровідника, або пакети можуть бути об'єднані між собою по виступах їх стрижнів або волокон у кільце з шести пакетів з утвореними між ними щілинами, в які введені одна за одною молекули електро- і/або світлопровідника, а всередину цього кільця введений такий же додатковий пакет, який має контакт з пакетами кільця, або по западинах їх стрижнів або волокон, або по западинах між пакетами кільця, з утвореними між ними щілинами, в які щільно введені молекули електро- і/або світлопровідника, а для збільшення міцності пакетів, вони мають власні додаткові кільця з таких же стрижнів або волокон, та об'єднані між собою по їх виступах прямолінійно, і/або зигзагоподібно, і/або в інших комбінаціях, з утвореними між цими пакетами щілинами, в які щільно введені молекули електро і/або світлопровідника, або такі пакети можуть бути об'єднані між собою по їх виступах у кільце з шести і з більшої кількості пакетів, з утвореними між ними щілинами, в які щільно введені молекули електро і/або світлопровідника, а всередину кільця введений адекватний їй центральний пакет, що має контакт з пакетами кільця, або по западинах їх стрижнів або волокон, або по западинах між пакетами кільця, з утвореними між ними додатковими щілинами, в які щільно введені молекули електро- і/або світлопровідника, а для збільшення варіантів компоновки розташування і кроків електро- і/або світлопровідників, кількість кілець з шестигранних пакетів може бути збільшена за рахунок виконання нових кілець з введенням в кожне нове кільце додаткових шести таких пакетів, і/або кільця можуть бути повернуті на 90°, і/або до них додатково приєднані у різних комбінаціях і напрямках стрижні або волокна, і/або додаткові пакети та їх шари з такою ж, і/або іншою кількістю стрижнів-волокон, що утворюють додаткові пакети, а в щілини, утворені між ними, також щільно введені одна за одною молекули електро- і/або світлопровідника. Запропоновані технічні рішення показані на кресленнях. Оскільки вони пов'язані лише з різною формою, кількістю та зі спеціальним розташуванням пакетів зі стрижнів або волокон, з додатковими стрижнями або волокнами і/або з їх пакетами, об'єднаних у різні форми ланцюги і/або геометричні фігури та їх комбінації, і сформованих при цьому щілин, в які щільно введені одна за одною молекули електро- і/або світлопровідника, тому на кресленнях приведені лише пакети, їх стрижні і утворені між ними щілини. На фіг. 1, 2, 3 показані єднальні провідники молекулярного рівня, які виконані у формі пакета з тонких стрижнів або волокон 1 з діелектричного або світлонепроникного матеріалу, які мають між собою контакт вздовж їх зовнішніх поверхонь по колу D у їх перерізі, і утворюють між собою щілину 2, розмір якої сумірний діаметру d введених в неї щільно одна за одною молекул з будьякого металу або іншого електропровідного матеріалу, або напівпровідникового, або непровідникового матеріалу, в т.ч. рідини або газу, які введені в щілину 2 в умовах надтекучості, або іншим способом, а для створення можливості проводити електричний струм, останні іонізовані будь-якими зовнішніми засобами, наприклад наведенням зовні електромагнітних полів, електролітичної дисоціації за рахунок ЕРС і різниці електричних потенціалів і/або зовнішнього рентгенівського, і/або α, і/або β, і/або γ, і/або нейтронного, і/або іншого виду радіаційного опромінення, та ін. Молекули, що введені в щілину 2 пакета зі світлонепровідних стрижнів або волокон, можуть бути виконані з будь-якого світлопровідного матеріалу, який передає світлові або електронні, або інші імпульси і активований зовні відповідними засобами. Для зменшення розмірів єднального провідника у його перерізі, при незмінному діаметрі d молекул, введених у щілину 2, кількість стрижнів або волокон 1, що утворюють щілину 2 при їх контакті по колу діаметром D, може бути збільшена. Стрижні або волокна 1 і створена ними щілина 2 можуть бути конічної або іншої плавної криволінійної форми, переріз якої з одного боку сумірний діаметру молекул d, а з другого - має камеру для розміщення у перерізі більше ніж одної такої молекули. На фіг. 4 і 5 показані єднальні провідники зі стрижнів або волокон 1, які об'єднані у пакети, а для збільшення їх міцності, пакет зі стрижнів або волокон 1 введений в другий пакет, утворений стрижнями або волокнами 3 збільшеного діаметра Dз, які контактують між собою вздовж та по колу у перерізі і утворюють між собою продовжну щілину, форма і розміри якої адекватні 3 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішнім параметрам першого пакета, при цьому другий пакет, за принципом матрьошки, може бути введений у третій пакет, зі ще більшими стрижнями або волокнами й утвореними між ними щілинами і т.д. На фіг. 6, 7, 8 показані єднальні провідники зі стрижнів або волокон 1, які об'єднані у пакети зі щілинами 2, в які щільно введені молекули електро- і/або світлопровідників, а для збільшення їх кількості, пакет зі стрижнів або волокон 1 має по їх западинах у перерізі лінійний контакт з додатковим стрижнем або волокном 4, або з аналогічним пакетом по їх спільній осі симетрії, з утворенням між ними додаткової щілини 2, в яку також щільно введені одна за одною молекули будь-якого електро- і/або світлопровідника. Ланцюг з пакетів може бути завершений кінцевим додатковим стрижнем 4. Подвоєння кількості електро- і/або світлопровІдників у єднальному провіднику, забезпечує дублювання струмопровідних функцій, що підвищує його надійність. Окрім цього, подвоєння і подальше збільшення кількості електро- і/або світлопровідників, збільшує продуктивність системи та інші її можливості, для чого формування додаткових щілин 2 можливе шляхом об'єднання у ланцюг будь-якої кількості додаткових пакетів, яка обумовлена потребами конкретного єднального провідника. На фіг. 9-11 показані нові компоновки пакетів зі стрижнів або волокон 1 зі щілиною 2 між ними, при цьому пакети попарно розвернуті один проти одного боковими сторонами по їх спільній осі симетрії в перерізі, а в западини між стрижнями або волокнами цих сторін, введений один, або два, або три додаткові стрижні або волокна 4, з утворенням між ними додаткових щілин 2, в які також щільно введені молекули електро- і/або світлопровідника. На фіг. 12 показана нова компоновка пакетів зі стрижнів або волокон 1 зі щілиною 2 між ними. Пакет об'єднаний по його западині у перерізі, по спільній осі симетрії з таким же додатковим пакетом, а у простір між ними введені додаткові стрижні або волокна 4, які доповнюють пакети до ромба з утвореними між ними додатковими щілинами 2, в які також щільно введені молекули електро- і/або світлопровідника. Можливі інші комбінації з пакетів і додаткових волокон 4, а також виконання фігур інших форм, обумовлених потребами конкретного єднального провідника. На фіг 13 показане нове виконання пакета зі стрижнів або волокон 1 зі щілиною 2 між ними. Пакет об'єднаний у перерізі по колу з додатковими стрижнями або волокнами 4, з утвореними між ними додатковими щілинами 2, в які також щільно введені молекули електро- і/або світлопровідника. На фіг. 14, 15 показані нові компоновки пакетів зі стрижнів або волокон 1, зі щілиною 2 між ними. Пакети об'єднані у їх перерізі у трикутник з додатковими стрижнями або волокнами 4, що мають контакт по западинах між стрижнями або волокнами пакета з усіх сторін, або з однієї сторони із шаром додаткових стрижнів 4, з утворенням між ними додаткових щілин 2, в які також щільно введені молекули електро- і/або світлопровідника. На фіг. 16, 17 показані нові компоновки пакетів зі стрижнів або волокон 1, зі щілиною 2 між ними, які у їх перерізі утворюють трапеції або ромби, або паралелограми, у одношаровій і багатошарових компоновках пакетів, з утворенням додаткових щілин 2 між ними, шляхом їх комбінацій у шаховому порядку, і/або введенням додаткових стрижнів або волокон 4 у різних їх комбінаціях, а для створення зигзагоподібного ланцюга щілин 2, кількість стрижнів або волокон у пакетах виконана непарною. При цьому комбінації ланцюгів з пакетів і форма самих пакетів, в щілини між якими щільно введені молекули електро- і/або світлопровідника, можуть бути будьякими, згідно з потребами конкретного єднального провідника. На фіг. 18 показані пакети зі стрижнів або волокон 1, з утвореними між ними щілинами 2, в які щільно введені одна за одною молекули електро- і/або світлопровідника, а для збільшення кроку L між ними у перерізі, між пакетами введений проміжний шар або шари Інших стрижнів або волокон 5 меншого діаметра. На фіг. 19 показаний пакет зі стрижнів або волокон 1, з утвореною між ними щілиною 2, який об'єднаний у площину з такими ж пакетами по виступах стрижнів або волокон 1, з утворенням між ними додаткових щілин 2, в які також щільно введені молекули електро- і/або світлопровідника, а для забезпечення прямолінійного контакту пакетів у перерізі, кількість їх стрижнів або волокон виконана парною. На фіг. 20, 21, 22 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2, у яких, для збільшення кількості шарів щілин, на площині виконаний з кроком L додатковий шар або шари зі стрижнів або волокон, з утвореними між ними додатковими щілинами 2, в які можуть бути введені молекули електро- і/або світлопровідника, а для збільшення кроку L1 між шарами щілин 2, додатковий шар пакетів відносно попереднього шару може бути зміщений на крок, що дорівнює половині діаметра стрижнів або волокон 1. Для подальшого збільшення кроку 4 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 L2 між шарами щілин 2, між шарами пакетів виконаний додатковий шар стрижнів або волокон 4, який зміщений відносно попереднього шару на крок, рівний половині діаметру цих стрижнів або волокон. Можливі також комбінації з шарів пакетів, і/або стрижнів або волокон, в залежності від потреб конкретного єднального провідника. На фіг. 23, 24, 25 і 26 показані пакети зі стрижнів або волокон 1, з утвореними між ними щілинами 2, з щільно введеними в них молекулами електро- і/або світлопровідника. Пакети, для зменшення кроку L3 між шарами щілин, розвернуті між собою у їх перерізі по діагоналі і з їх зсувом на половину діаметра стрижнів або волокон 1, і можуть мати форму квадрата або прямокутника, а разом з додатковими і/або проміжними стрижнями або волокнами 4, введеними по краях між пакетами, у перерізі - можуть мати форму ромба або паралелограма, або трапеції, або трикутника, або інших похідних від них фігур, в будь-якій їх комбінації. На фіг. 27 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2. які об'єднані з такими ж пакетами у площину, лінійну в перерізі, з утворенням між ними додаткових щілин 2, а для довільного зменшення кроку U між шарами щілин з щільно введеними в них молекулами електро- і/або світлопровідника, площина у перерізі розвернута на кут , адекватний потрібному l4 і фактичному 7 крокам стрижнів або волокон 1, що контактують між собою, в рамках залежності =arcsin(l4/l). На фіг. 28 і 29 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2, з щільно введеними в них молекулами електро- і/або світлопровідника, які з'єднані з аналогічними пакетами у їх перерізі лінійно, або у шаховому поряду, зі зсувом відносно попереднього пакета на крок L3, який дорівнює половині діаметру стрижнів або волокон 1. На фіг. 30, 31, 32 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2, які об'єднані у шаховому порядку з такими ж пакетами у їх перерізі, зі зсувом відносно попереднього пакета на крок, що дорівнює половині діаметра стрижнів або волокон 1, а для збільшення кроку l5 між шарами щілин 2, між пакетами додатково введені стрижні або волокна 4, які створюють розворот наступного пакета відносно попереднього, а для створення додаткових шарів щілин 2, зміщених на крок L6 і l від їх попередніх шарів, між пакетами додатково розміщені стрижні або волокна 4 і/або їх пакети, і/або їх шари у різних комбінаціях. На фіг. 33 і 34 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2, які розвернуті відносно один одного введеними між пакетами додатковими стрижнями або волокнами 4 і об'єднані між собою у перерізі у кільце з чотирьох пакетів, і мають крок 2L5 між шарами їх власних щілин 2 та кроки L5, L6, L3, L між додатковими щілинами 2, що утворені введеними всередину кільця додатковими стрижнями або волокнами 4. Для утворення додаткових шарів щілин 2, зміщених на крок L5 і L7 від попередніх шарів з кроками L5, L6, L3, L, зовні до кільця можуть бути додатково приєднані стрижні або волокна 4, і/або пакети зі стрижнів і волокон 1, і/або їх шари в різних комбінаціях і напрямках, в щілини між якими щільно введені одна за одною молекули електро- і/або світлопровідника. На фіг. 35, 36, 37 показані пакети зі стрижнів або волокон 1, з утвореною між ними щілиною 2, які об'єднані між собою у їх перерізі у кільце з шести пакетів, розвернутих відносно один одного введенням між ними додаткових стрижнів або волокон 4, які утворюють кроки L5 і L8, між шарами їх власних щілин 2, а для зміцнення кільця пакетів, у отвір в його середині додатково введений стрижень або волокно 6, розміри якого сумірні діаметру отвору кільця. Для збільшення кількості щілин-капілярів 2, у отвір всередині кільця пакетів введений додатковий пакет 7 з розміщених по колу шести додаткових стрижнів або волокон 4, які охоплюють середній стрижень або волокно 4, і утворюють між кільцем і додатковим пакетом 7 нове кільце додаткових щілин-капілярів 2, які мають кроки L6, L9 при контакті додаткового пакета 7 по западинах між стрижнями 1 пакетів кільця, або кроки L8=2L10 при контакті додаткового пакета 7 по западинах між пакетами кільця, що додатково збільшує варіанти кроків і розташування щілин 2. Кількість пакетів у кільці може бути більше 6 (8, 10, 12 і т.д.), (фіг. 38) з відповідною зміною у перерізі форми і розміру отвору кільця та введеного в нього додаткового стрижня, або пакета 8, зі збільшеною кількістю стрижнів або волокон 4 у його зовнішньому шарі та охоплюваних ними середніх стрижнів або волокон 4, з утвореними новими кроками L10, L6, L шарів щілин 2. На фіг. 39 і 40 показані пакети, у яких, для спрощення їх конструкції, стрижні або волокна 1, у кількості трьох, шести, або більше, щільно об'єднані у пакети трикутної форми у їх перерізі, а між собою ці пакети об'єднані у кільце з шести штук, зі спільним центральним стрижнем або волокном 4, з утворенням між пакетами щілин 2, які мають кроки L5, L8, L6, L9. Для збільшення кількості кілець електро- і/або світлопровідників, пакети трикутної форми мають відповідно збільшену кількість шарів зі стрижнів або волокон 1, які доповнюють кроки L5, L8, L6, L9 шарів 5 UA 104750 C2 5 10 15 20 25 30 35 40 молекул електро- і/або світлопровідників 2, кроками L11, L12, що можуть мати функції дублюючих провідників Окрім кільцевої компоновки трикутних пакетів, можлива також їх компоновка зигзагами і/або у шаховому порядку лінійно вздовж осі симетрії пакета, і/або в інших комбінаціях, з утворенням між виступами їх стрижнів або волокон 1 щілин-капілярів 2, в які введені молекули. На фіг. 41, 42 показані нові пакети, які для уніфікації їх конструкції, у перерізі об'єднані у шестигранники зі стрижнів або волокон 1, які щільно охоплюють свій середній стрижень або волокно 4 та об'єднані між собою у кільце з шести таких пакетів навколо спільного центрального пакета, що має з пакетами кільця контакт по западинах стрижнів або волокон 1, з утворенням між ними щілин 2, які мають кроки L5, L8, L6, L9, або центральний пакет має контакт з пакетами кільця по западинам між цими пакетами, з утворенням щілин 2, які мають кроки L13, L6, L9. Окрім кільцевої компоновки шестигранних пакетів, можлива також їх компоновка у шаховому порядку і/або лінійно вздовж осі симетрії пакета, і/або в інших комбінаціях для утворення додаткових щілин-капілярів. Для збільшення варіантів компоновки кроків і розташування щілин-капілярів, кількість кілець з шестигранних пакетів може бути збільшена за рахунок введення в кожне нове кільце додаткових шести пакетів, а кільця можуть бути повернуті на 90° і/або до них додатково приєднані у різних комбінаціях стрижні або волокна, і/або додаткові пакети та їх шари з цією і/або іншою кількістю стрижнів-волокон, що їх утворюють. Для реалізації запропонованих шин, розміщення у щілині-капілярі одна за одною молекул електро- або світлопровідників здійснюють використанням: 1) додаткового конічного капіляра, який потім може бути відрізаний, з введеною в нього речовиною, молекули якого активують додатковим тиском і/або індукційними електромагнітними потоками, або електромагнітним і/або іншим опроміненням частота, сила і напрям яких створює потрібний імпульс для зсуву молекул; 2) сильного електричного струму і/або електричної напруги, і/або ЕРС, і/або різниці електричних потенціалів між молекулами, введеними в додатковий конічний капіляр і капіляром; 3) додатковою іонізацією молекул у капілярі електромагнітним і/або хімічним способом, і/або рентгенівським, і/або , β, γ опроміненням, або іншими видами радіаційного опромінення; 4) явища надтекучості, що виникає при охолодженні рідини до дуже низьких температур; Для цього можливе застосування у різних комбінаціях раніше відомих пристроїв. Виготовлення стрижнів-волокон можливе: 1) витягуванням їх з розплавів матеріалів; 2) вирощуванням нитковидних кристалів; 3) травленням або розчиненням зовнішніх поверхонь розчинами; 4) електрохімічними процесами травлення, та іншими. Таким чином, є всі умови для промислової реалізації запропонованих нових технічних рішень в реальних умовах, при використанні базових нанотехнологій, шляхом їх удосконалення і нового комбінування. Суттєві особливості виробництва не виходять за рамки вже існуючих можливостей сучасної промисловості в галузі провідникових і волоконних матеріалів, що не приведе до значних витрат на їх виробництво і впровадження. Наприклад, для молекул діаметром d, потрібна щілина, яка утворена з трьох волокон діаметром Dкв.  45 50 55       Dв  3d / 4  cos 60  3  3  d / 2  3  3  3 / 2  3  d  6,464  d  6,4  d -9 Оскільки щілина може бути в 1,6 разу більше діаметра введених в неї молекул, то при d=10 -9 -8 м діаметр волокон складе Dк≈6,4∙1,6∙10 ≈10 м, або 0,01 мкм. Цей діаметр буде рости для -9 більших ніж d=10 м діаметрів молекул, тому виготовлення запропонованих стрижнів реально можливе в умовах нанотехнологій сучасного виробництва. Подолання складностей виробництва пропонованих пакетів єднальних провідників забезпечує суттєві нові можливості мініатюризації і підвищення продуктивності електронних схем в комп'ютерній техніці та інших сферах радіоелектроніці, що забезпечує значний технікоекономічний ефект. Однак остаточна його оцінка залежить від конкретних виробничих умов, які важко передбачити до впровадження пропонованого винаходу, тому на даному етапі прибуток може бути визначений орієнтовно від 10 у.о. до 10 млн. у.о. на один пристрій. Впровадження нових технічних рішень можливе у всіх відповідних їм нанотехнологіях, на всіх виробництвах, де вони можуть використовуватися. Сукупність наведених даних підтверджує доцільність їх широкого впровадження. 6 UA 104750 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Єднальний провідник молекулярного рівня, який відрізняється тим, що виконаний у формі продовжного пакета з трьох або з більшої кількості стрижнів або волокон з діелектричного матеріалу, які мають контакт між собою вздовж зовнішніх поверхонь і по колу в їх перерізі, й утворену всередині між ними щілину, в яку введені щільно одна за одною молекули будь-якого металу або іншого електропровідного матеріалу, для чого переріз щілини виконаний сумірним діаметру цих молекул. 2. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що у щілину між стрижнями або волокнами введені щільно одна за одною молекули будь-якого напівпровідникового або непровідникового матеріалу, в т. ч. рідини або газу, які іонізовані або активовані будь якими зовнішніми засобами і пристроями для утворення спроможності проводити ними електричний струм. 3. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що стрижні або волокна, які утворюють щілину, виконані з матеріалу, що не проводить світло, а в неї щільно одна за одною введені молекули будь-якого матеріалу, в т. ч. рідини або газу, які спроможні проводити світло і інші електронні імпульси, в т. ч. при додатковій активації шини ззовні. 4. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що стрижні або волокна пакета виконані конічної і/або збільшуваної криволінійної форми, а утворена між ними продовжна щілина також має конічну і/або іншу плавно збільшувану форму, переріз якої з одного боку сумірний діаметру молекул, що введені в неї, а з другого - має камеру для розміщення у перерізі більше ніж одної такої молекули. 5. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для збільшення його міцності, пакет зі стрижнів або волокон з щільно введеними у щілину між ними молекулами електро- і світлопровідника, введений в другий пакет, утворений збільшеними стрижнями або волокнами, що мають між собою продовжну щілину, форма і розміри якої відповідні зовнішній поверхні і перерізу першого пакета, а другий пакет може бути введений у третій, зі ще більшими стрижнями або волокнами і утвореними між ними щілинами. 6. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон, зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по будь-якій западині між його стрижнями або волокнами, з додатковим стрижнем або волокном по спільній осі їх симетрії у перерізі, з утвореною між ними щілиною, в яку також введені щільно одна за одною молекули електро- і світлопровідника, а для підвищення надійності функціонування єднального провідника, введені в його щілини електро- і світлопровідники можуть мати дублюючі функції. 7. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по будь-якій його западині з таким же додатковим пакетом або пакетами і стрижнями або волокнами у прямолінійний ланцюг по спільній осі їх симетрії у перерізі, або у ланцюг іншої форми, з утвореними між ними додатковими щілинами, кількість і форма яких обумовлена потребами даного єднального провідника. 8. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, попарно розвернуті один проти одного боковими сторонами по їх спільній осі симетрії в перерізі, а в западини між стрижнями або волокнами цих сторін, введений один або два, або три, або більша кількість додаткових стрижнів або волокон, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і світлопровідника. 9. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по будь-якій його западині з таким же додатковим пакетом або пакетами і стрижнями або волокнами у прямолінійний ланцюг по спільній осі їх симетрії у перерізі, або у ланцюг іншої форми, а в простір між пакетами і/або стрижнями або волокнами введені додаткові стрижні або волокна, які доповнюють ланцюг до ромба, або до інших фігур, з утвореними між ними додатковими щілинами, в які також введені одна за одною молекули електро- і світлопровідника, кількість яких обумовлена потребою даного єднального провідника. 10. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по колу у його перерізі з додатковими стрижнями або волокнами, з 7 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 утвореними між ними додатковими щілинами, в які також введені щільно одна за одною молекули електро- і світлопровідника. 11. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по западинах з додатковими стрижнями або волокнами у трикутник в перерізі, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і світлопровідника. 12. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний будь-якою своєю стороною по її западинах, з шаром додаткових стрижнів або волокон у трикутник в перерізі, з утвореними між ними додатковими щілинами, в які щільно введені одна за одною молекули електро- і світлопровідника. 13. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для забезпечення продовжного зигзагоподібного контакту у перерізі пакетів зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, з іншими такими ж пакетами, кількість стрижнів або волокон у пакетах виконана непарною. 14. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по западинах у шаховому порядку у перерізі з такими ж додатковими пакетами і/або зі стрижнями або волокнами у ромб, або у паралелограм, або у трапецію, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і світлопровідника. 15. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакет зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднаний по западинах у шаховому порядку у перерізі у два і/або більше шарів з такими ж пакетами у ромб, або паралелограм, або трапецію, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і світлопровідника. 16. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, які об′єднані по западинах з додатковими стрижнями або волокнами і/або їх пакетами з утвореними між ними додатковими щілинами і введеними в них щільно одна за одною молекулами будь-якого електро- і світлопровідника, виконані у перерізі у формі лінійних і/або зигзагоподібних, і/або колових, і/або інших комбінацій ланцюгів з ромбів, і/або з паралелограмів, і/або з трикутників, і або з інших фігур, з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули електро- і світлопровідника. 17. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро-і світлопровідника, які об′єднані по западинах з додатковими стрижнями або волокнами і/або з їх пакетами з утвореними між ними додатковими щілинами, в які також щільно введені одна за одною молекули будь-якого електро- і світлопровідника, а для збільшення кроку між ними у перерізі, проміж зовнішніх поверхонь стрижнів або волокон і/або їх пакетів, введений проміжний шар або шари стрижнів або волокон меншого діаметра з діелектрика і/або з матеріалу, що не проводить світло. 18. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для забезпечення прямолінійного контакту у перерізі пакетів зі стрижнів або волокон зі щілиною між ними, в яку щільно введені одна за одною молекули будь-якого електро- і світлопровідника, з іншими такими ж пакетами, кількість стрижнів або волокон у пакетах виконана парною. 19. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, а в створені між ними щілини також щільно введені одна за одною молекули будь-якого електро- і світлопровідника. 20. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, з утвореними між пакетами додатковими щілинами, в які додатково щільно введені молекули електро- і світлопровідника, а для збільшення кількості шарів щілин з введеними в них молекулами електро- і світлопровідника, на площині виконаний додатковий шар або шари зі стрижнів або волокон, і/або з їх пакетів, і/або з їх комбінацій. 8 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 21. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро-і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, на якій виконаний додатковий шар або шари зі стрижнів або волокон, і/або з їх пакетів, і/або їх комбінацій з утвореними між ними додатковими щілинами, в які додатково щільно введені молекули електро- і світлопровідника, а для збільшення кроку між їх шарами, додаткові шари стрижнів або волокон і/або їх пакетів, зміщені відносно їх попереднього шару на крок, у половину діаметра цих стрижнів або волокон. 22. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, на якій виконаний додатковий шар або шари зі стрижнів або волокон, і/або з їх пакетів, і/або їх комбінацій з утвореними між ними додатковими щілинами, в які додатково щільно введені молекули електро- і світлопровідника, а для зменшення кроку між їх шарами, пакети зі стрижнів або волокон у шарі в їх перерізі розвернуті між собою по діагоналі з їх зсувом на крок у половину діаметра цих стрижнів або волокон. 23. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, на якій виконаний додатковий шар або шари зі стрижнів або волокон, і/або з їх пакетів, і/або їх комбінацій з утвореними між ними додатковими щілинами, в які додатково щільно введені молекули електро- і світлопровідника, а для зменшення кроку між їх шарами, пакети зі стрижнів або волокон у шарі в їх перерізі розвернуті між собою по діагоналі, з утвореним квадратом або прямокутником, і/або будь-яких їх комбінацій. 24. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, з утвореними між ними додатковими щілинами, в які щільно введені одна за одною молекули будь-якого електро- і світлопровідника, а для зменшення кроку між їх шарами, пакети зі стрижнів або волокон у їх шарі в перерізі розвернуті між собою по діагоналі, з утвореним за допомогою додаткових стрижнів або волокон ромбом, або паралелограмом, або прямокутником, або трикутником, або трапецією, і/або іншою фігурою і різних їх комбінацій. 25. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані з іншими такими пакетами і/або стрижнями або волокнами у площину, прямолінійну в перерізі, з утвореними між ними додатковими щілинами, в які щільно введені одна за одною молекули будь-якого електро- і світлопровідника, а для довільного зменшення кроку між ними у поперечному напрямку, площина у перерізі розвернута на кут, адекватний необхідному і фактичному крокам стрижнів або волокон, що мають контакт між собою у шарі у продовжному напрямку. 26. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі лінійно, зі зсувом відносно попереднього пакета на крок у половину діаметра стрижнів або волокон, з яких утворені ці пакети. 27. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у шаховому порядку, зі зсувом відносно попереднього пакета на крок, у половину діаметра стрижнів або волокон, з яких утворені ці пакети. 28. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у шаховому порядку, зі зсувом відносно попереднього пакета на крок, у половину діаметра стрижнів або волокон, з яких утворені ці пакети, а для збільшення кроку між електро- і світлопровідниками та між пакетами додатково введені стрижні або волокна, з утвореним розворотом наступного пакета відносно попереднього. 29. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у шаховому порядку, зі зсувом відносно попереднього пакета на крок, у половину діаметра стрижнів або волокон, з яких утворені ці 9 UA 104750 C2 5 10 15 20 25 30 35 40 45 50 55 60 пакети, а для збільшення кроку між електро- і світлопровідниками, між пакетами додатково введені стрижні або волокна, з утвореним розворотом наступного пакета відносно попереднього, а для утворення додаткових шарів електро- і світлопровідників, між пакетами додатково введені стрижні або волокна, і/або їх пакети, і/або їх шари у різних комбінаціях і напрямках. 30. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у кільце з чотирьох пакетів, які розвернуті відносно один одного за рахунок введених між ними додаткових стрижнів або волокон, з утвореними між ними щілинами, в які додатково введені електро- і світлопровідники. 31. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у кільце з чотирьох пакетів, розвернутих відносно один одного введеними між ними додатковими стрижнями або волокнами, з утвореними між ними щілинами, в які додатково введені електро- і світлопровідники, а для утворення додаткових шарів електро-і світлопровідників, всередині кільця розміщені додаткові стрижні або волокна, а зовні - їх шари і/або їх пакети і їх шари, і/або їх ланцюги у різних комбінаціях і напрямках. 32. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у кільце з шести і більшої кількості пакетів, які розвернуті відносно один одного введеними між ними додатковими стрижнями або волокнами. 33. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у кільце з шести і більшої кількості пакетів, що розвернуті відносно один одного введеними між ними додатковими стрижнями або волокнами, а для зміцнення кільця, у отвір в його середині додатково введений стрижень або волокно, форма і розмір якого у перерізі адекватні формі і розміру отвору цього кільця. 34. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що пакети зі стрижнів або волокон зі щільно введеними у щілину між ними молекулами електро- і світлопровідника, об′єднані між собою у їх перерізі у кільце з шести і більшої кількості пакетів, що розвернуті відносно один одного введеними між ними додатковими стрижнями або волокнами, а для збільшення кількості електро- і світлопровідників, які можуть мати у єднальному провіднику дублюючі функції, у отвір всередині кільця введений додатковий пакет зі стрижнів або волокон, кількість і розташування яких у його верхньому шарі і в центрі залежить від розташування і кількості пакетів у зовнішньому кільці, а для збільшення кількості варіантів розташування і кроків щілин з введеними в них молекулами електро-і світлопровідника, контакт додаткового пакета з пакетами зовнішнього кільця може бути, або по западинах між стрижнями цих пакетів, або по западинах між цими пакетами. 35. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для спрощення його конструкції, стрижні або волокна у кількості трьох, або шести і більше штук, щільно об′єднані між собою у пакети трикутної форми у їх перерізі, а ці пакети, для утворення між ними щілин-капілярів, об′єднані між собою боковими сторонами по виступах їх стрижнів або волокон, у шаховому порядку у лінію і/або зигзагоподібно, і/або в інших комбінаціях, а в щілини, утворені між стрижнями або волокнами цих пакетів, щільно введені одна за одною молекули електро- і світлопровідника. 36. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для спрощення його конструкції, стрижні або волокна об′єднані у пакети трикутної форми у їх перерізі, а пакети об′єднані між собою у кільце з шести і більшої кількості пакетів зі спільним центральним стрижнем або волокном, а в щілини, утворені між стрижнями або волокнами цих пакетів, щільно введені молекули електро- і світлопровідника. 37. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для спрощення його конструкції, стрижні або волокна об′єднані у пакети трикутної форми у їх перерізі, і з′єднані між собою у кільце з шести пакетів зі спільним центральним стрижнем або волокном, а для збільшення кількості кілець електро-і світлопровідників, пакети мають адекватно збільшену кількість своїх шарів зі стрижнів або волокон, з щільно введеними в щілини між пакетами молекулами електро- і світлопровідника. 38. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для уніфікації його конструкції, стрижні або волокна об′єднані у їх перерізі у пакети шестигранної форми з 10 UA 104750 C2 5 10 15 20 25 30 середнім стрижнем або волокном, а пакети об′єднані між собою по виступах стрижнів або волокон у ланцюги прямолінійної і/або зигзагоподібної, і/або будь-якої іншої форми і комбінації, з утвореними між цими пакетами щілинами, в які щільно введені одна за одною молекули електро- і світлопровідника. 39. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для уніфікації його конструкції, стрижні або волокна об′єднані у їх перерізі у пакети шестигранної форми, з середнім стрижем або волокном, а пакети об′єднані між собою по виступах їх стрижнів або волокон у кільце з шести пакетів з утвореними між ними щілинами, в які щільно введені одна за одною молекули електро- і світлопровідника, а всередину цього кільця введений такий же додатковий пакет, який має контакт з пакетами кільця, або по западинах їх стрижнів або волокон, або по западинах між пакетами кільця, з утвореними між цими пакетами щілинами, в які щільно введені молекули електро- і світлопровідника. 40. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що його стрижні або волокна об′єднані у пакети шестигранної форми з середнім стрижнем або волокном у їх перерізі, а для збільшення міцності пакетів, на них виконані додаткові кільця з таких же стрижнів або волокон, а пакети об′єднані між собою по виступах стрижнів або волокон прямолінійно, і/або зигзагоподібно, і/або в будь-яких інших комбінаціях, з утвореними між ними щілинами, в які щільно введені одна за одною молекули електро- і світлопровідника. 41. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що стрижні або волокна, які у перерізі об′єднані у пакети шестигранної форми з середнім стрижнем або волокном, і мають додаткові кільця з тих же стрижнів або волокон для збільшення міцності пакета, об′єднані між собою по їх виступах у кільце з шести і більшої кількості пакетів з утвореними між ними щілинами, в які введені молекули електро- і світлопровідника, а всередину кільця введений адекватний їй центральний пакет, що має контакт з пакетами кільця, або по западинах їх стрижнів або волокон, або по западинах між пакетами кільця, з утвореними між ними додаткових щілинами, в які щільно введені молекули електро- і світлопровідника. 42. Єднальний провідник молекулярного рівня за п. 1, який відрізняється тим, що для збільшення варіантів компоновки кроків і розташування електро- і світлопровідників, кількість кілець з шестигранних пакетів може бути збільшена за рахунок виконання нових кілець з введеними в кожне нове кільце додаткових шести таких пакетів і/або кільця можуть бути о повернуті на 90 , і/або до них додатково приєднані у різних комбінаціях і напрямках стрижні або волокна, і/або додаткові пакети та їх шари з такою ж і/або іншою кількістю стрижнів-волокон, що утворюють додаткові пакети, а в щілини, утворені між ними, також щільно введені одна за одною молекули електро- і світлопровідника. 11 UA 104750 C2 12 UA 104750 C2 13 UA 104750 C2 14 UA 104750 C2 15 UA 104750 C2 16 UA 104750 C2 17 UA 104750 C2 18 UA 104750 C2 19 UA 104750 C2 20 UA 104750 C2 21 UA 104750 C2 22 UA 104750 C2 23 UA 104750 C2 24 UA 104750 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
