Гантель

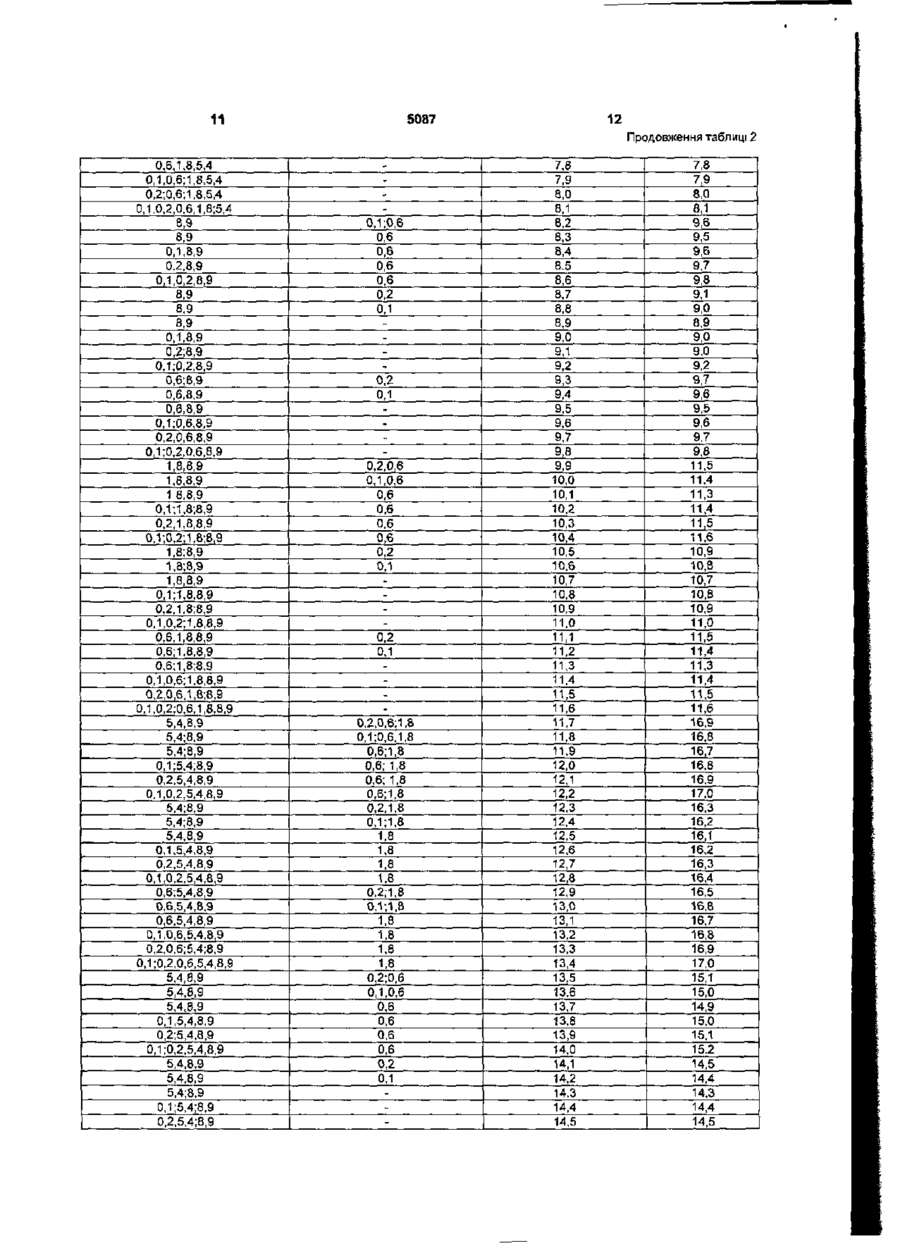

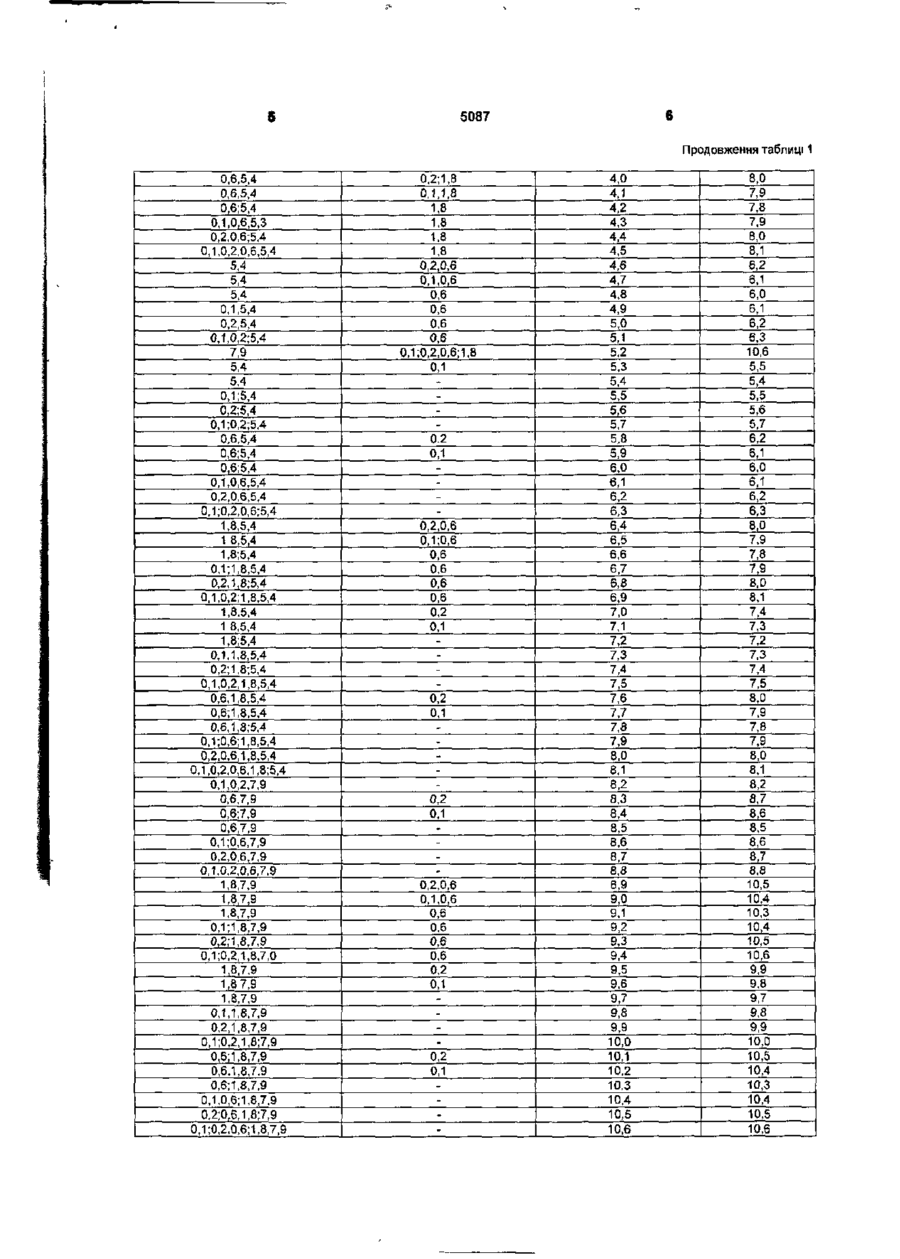

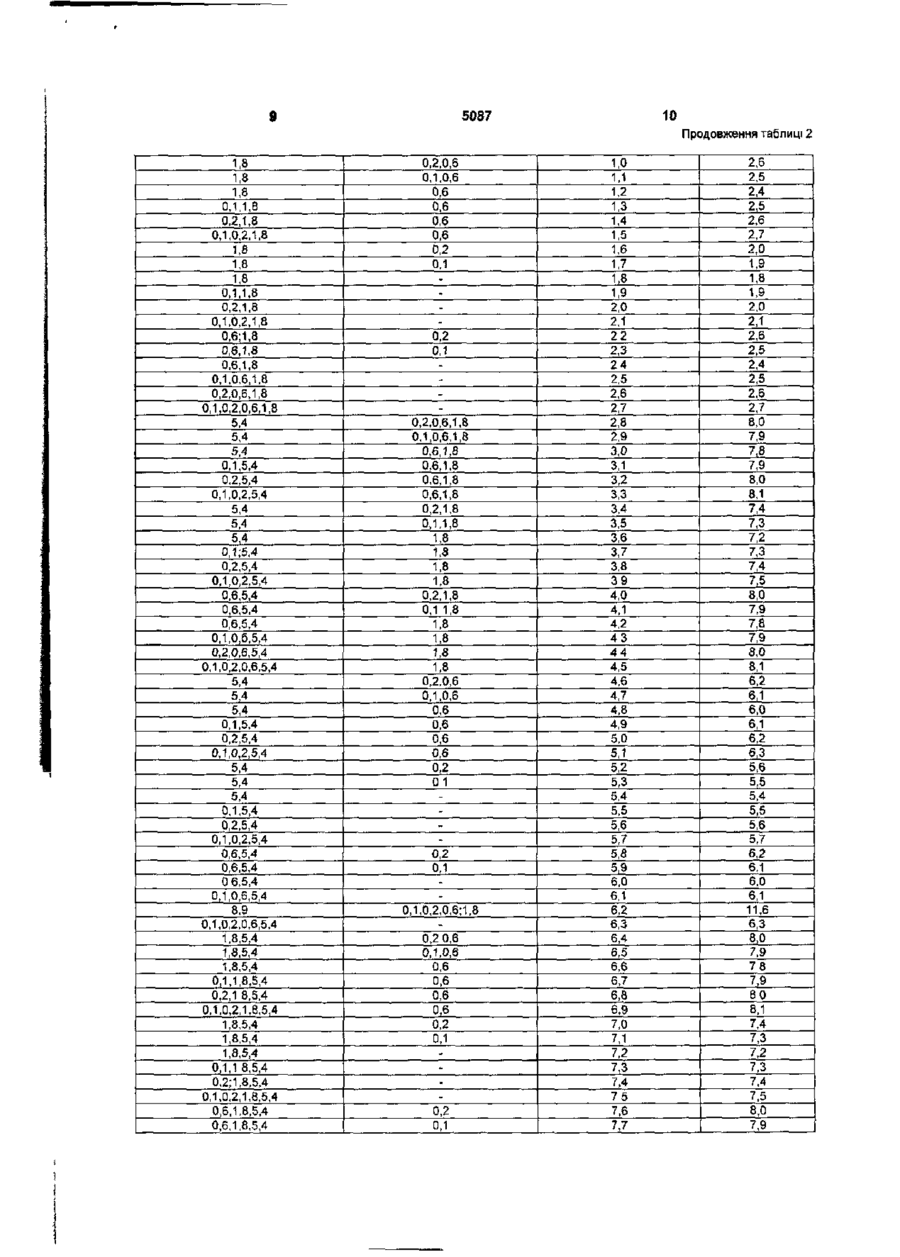

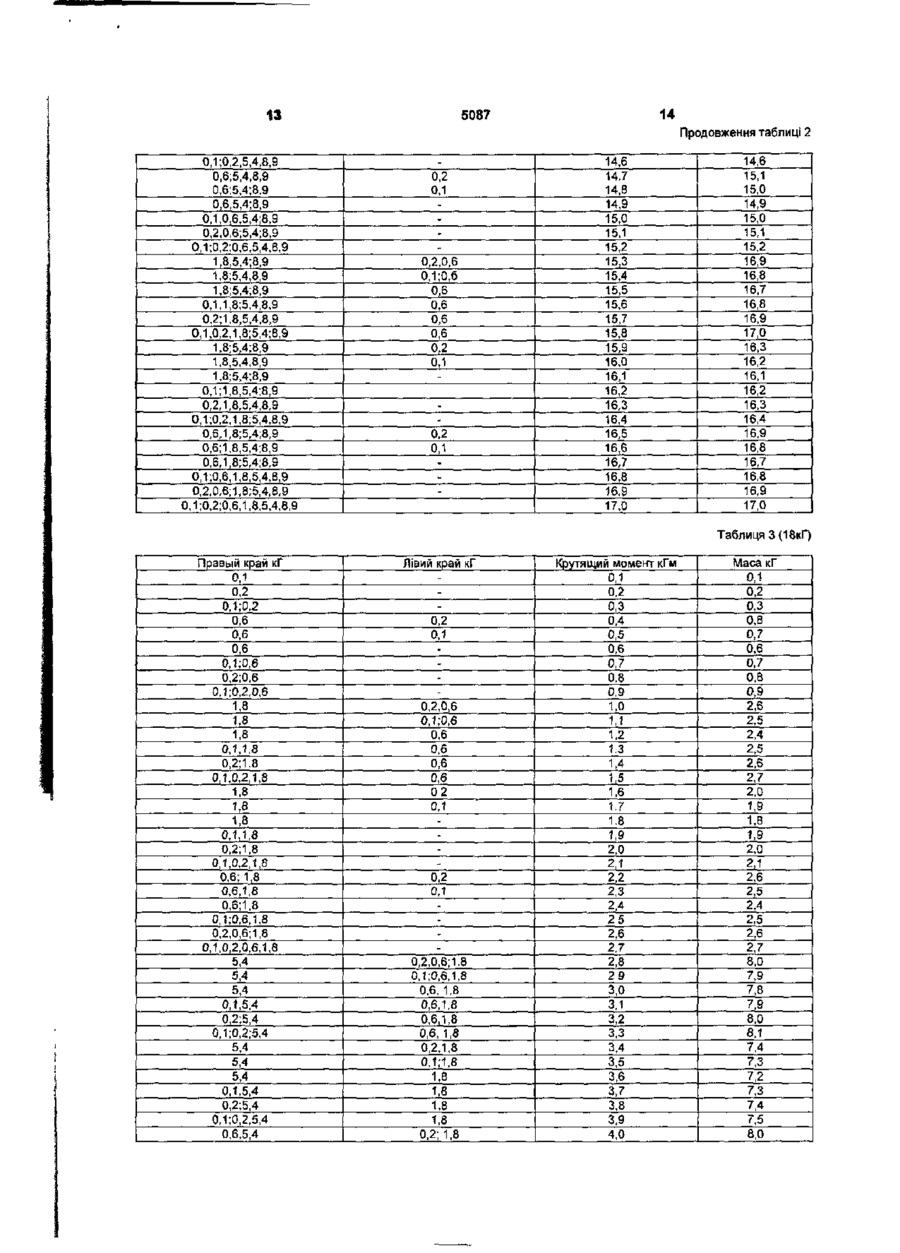

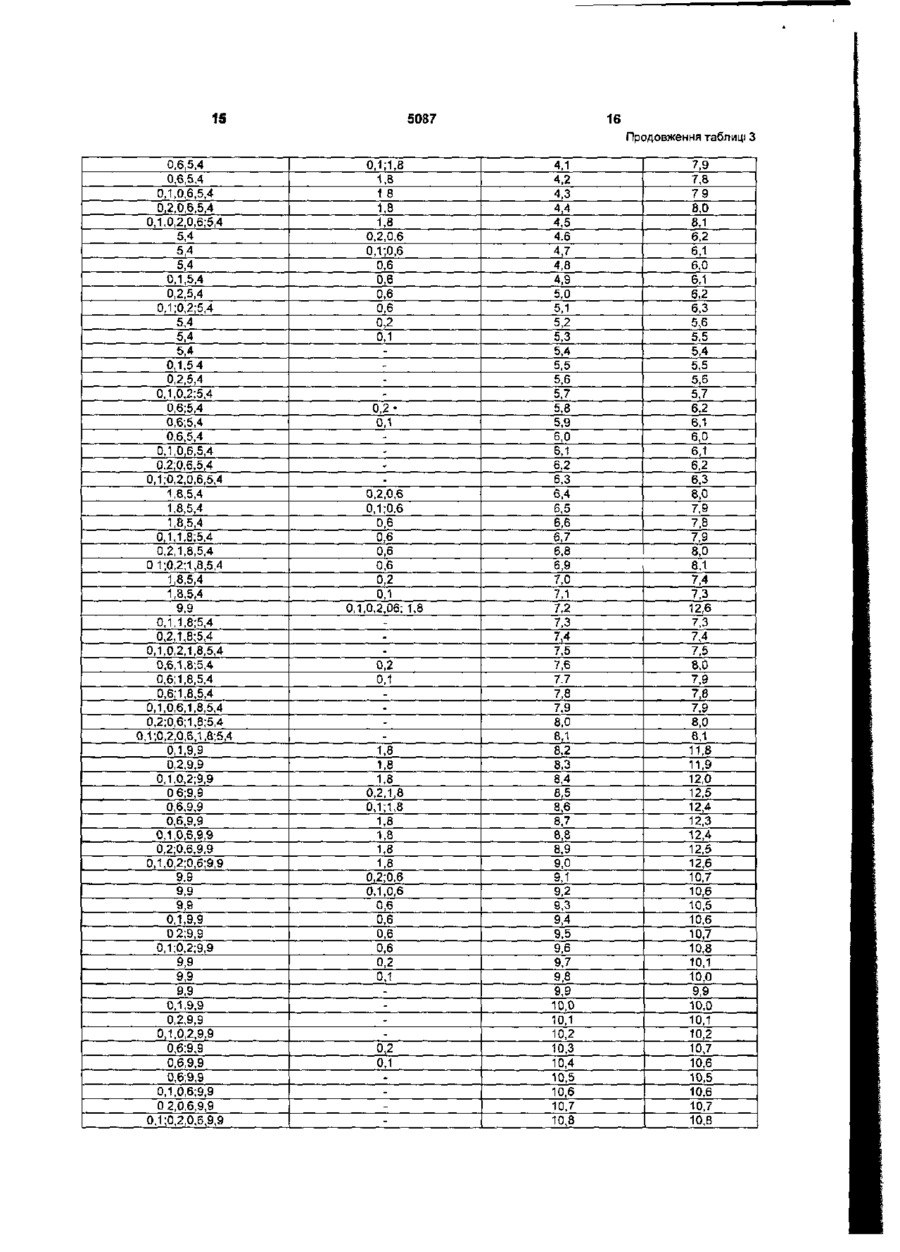

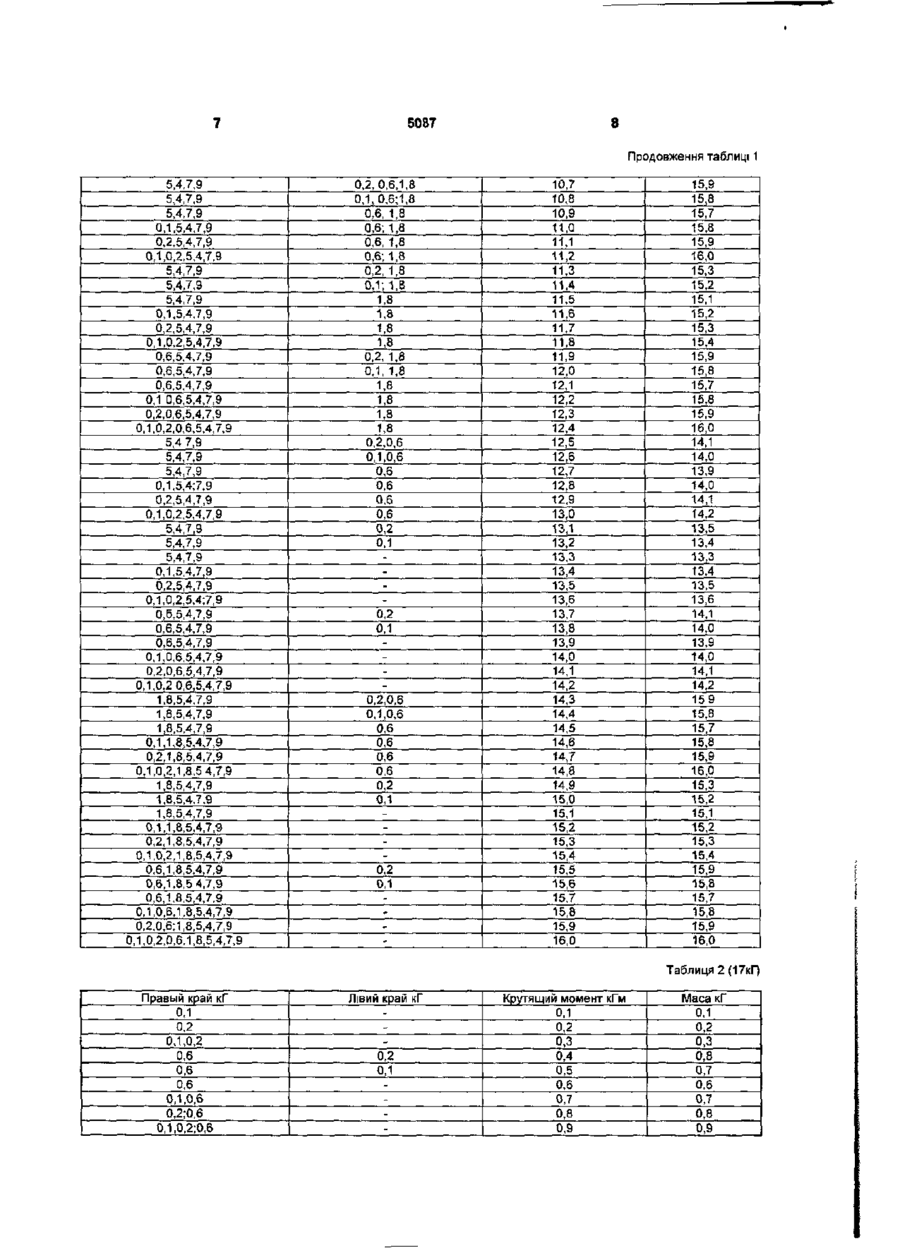

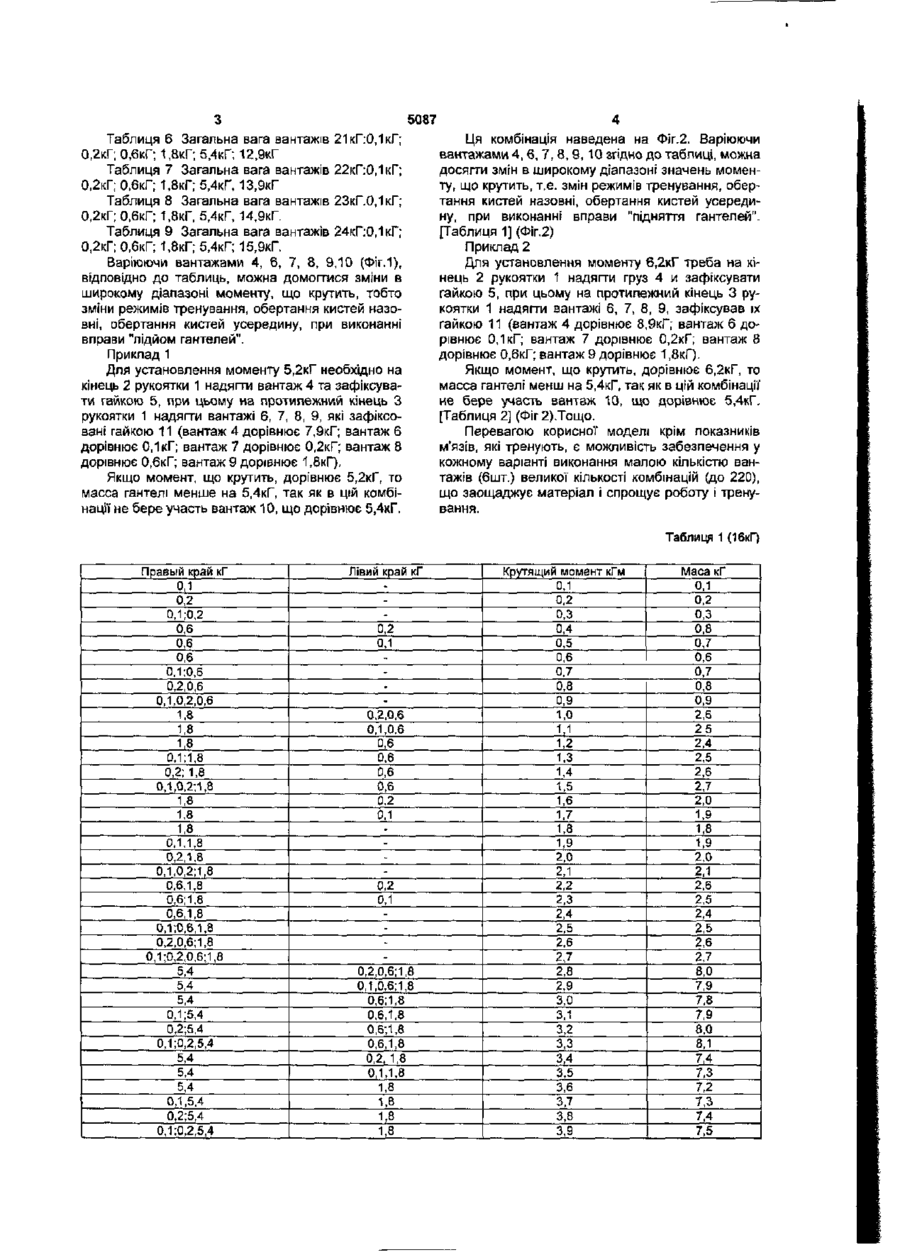

Гантель, що містить рукоятку з наконечниками для встановлення вантажів, фіксатори і пакет з шести дисків, яка відрізняється тим, що маси п'ятьох дисків кратні числам 0,1. 0,2, 0,6, 1,8 та 5,4, а маси шостих дисків кратні числам 7,9 або 8,9, або 9,9, або 10,9, або 11,9, або 12,9, або 13,9, або 14,9, або 15,9. Корисна модель відноситься до пристроїв прикладної гімнастики для вправ локального і тотального впливу і може бути використаний для тренування м'язів. Аналогами корисно/ моделі є: Патент Німеччини №75544, кл. А63В11/02, 1983 і Патент Російської Федерації №2013100, кл А63В11/072, 1994, що вирішують аналогічну задачу, та гантель (патент Російської Федерації №2043130 кл. А63В21/072, 1995) де пакет вантажних дисків складається з п'яти дисків різної ваги. Найбільш близьким аналогом, обраним як прототип, є гантель ("деклараційний патент України №65909 на винахід "Гантель", заявка №2003066009, пріоритет 27.06.2003) Недоліком даного винаходу є низька ефективність тренування тому, що в робочому положенні (гантель у руці) створюваний момент, що крутить, у лицьовій вертикальній площині обмежений кількістю комбінацій вантажів, у зв'язку з чим обмежена можливість розширення діапазону м'язів, які тренують, І характеру їх активності В основу корисної моделі поставлено задачу удосконалення гантелі, у якій шляхом збільшення кількості комбінацій вантажів, розширення діапазону м'язів, щодо яких проводять тренування, і характеру їхньої активності, забезпечується підвищення ефективності тренування Поставлена задача зважується тим, що гантель містить рукоятку з наконечниками для установлювання вантажів, фіксатори і пакет з шости дисків, ваги яких кратні числам 0,1; 0,2; 0,6; 1,8, 5,4, 7,9, або числам 0,1; 0,2; 0,6; 1,8, 5,4; 8,9, або числам 0,1; 0,2, 0,6; 1,8; 5,4; 9,9, або числам 0,1; 0,2; 0,6; 1,8; 5,4; 10,9, або числам 0,1; 0,2; 0,6; 1,8; 5,4; 11,9, або числам 0,1; 0,2; 0,6; 1,8, 5,4; 12,9, або числам 0,1; 0,2; 0,6; 1,8; 5,4; 13,9, або числам 0,1; 0,2; 0,6; 1,8; 5,4; 14,9, або числам 0,1; 0,2; 0,6; 1,8; 5,4; 15,9. Технічним результатом корисної моделі є розширення функціональних можливостей гантелі за рахунок зміни числа комбінацій вантажів та зміни моменту, що крутить, і підвищення за рахунок цього ефективності тренування. На Фіг.1 представлена гантель, загальний вид. Гантель складається з рукоятки 1, на краях 2,3 якої розташовано шість вантажів, на краю 2 - вантаж 4, зафіксований гайкою 5, а на краю 3 вантажі 6, 7, 8, 9, 10, зафіксовані гайкою 11 (розташування І комбінація вантажів на краях гантелі визначається величиною необхідного режиму моменту, що крутить) (Фіг.1). Гантеллю користуються таким чином. Той, хто займається, обирає співвідношення вантажів на лівому та правому кінцях рукоятки, згідно з однією із таблиць, які додаються, що забезпечуює необхідні моменти, що крутять, та виконують вправи з підйому гантелей Комбінації вантажів наведені в таблицях (1-5}. Таблиця 1. Загальна вага вантажів 16кГ:0,1кГ; 0,2кГ; 0,6кГ, 1,8кГ; 5,4кГ; 7,9кҐ Таблиця 2 Загальна вага вантажів 17кГ:0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кГ, 8,9кГ Таблиця 3. Загальна вага вантажів 18кГ.0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кГ, 9,9кГ Таблиця 4. Загальна вага вантажів 19кГ0,1кГ; 0,2кГ; О.бкГ; 1,8кГ; 5,4кГ; 10,9кГ Таблиця 5. Загальна вага вантажів 20кГ:0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кГ; 11,9кГ h 00 о ю 5087 Таблиця 6 Загальна вага вантажів 21кГ:0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кҐ; 12,9кГ Таблиця 7 Загальна вага вантажів 22кГ:0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кГ, 13,9кГ Таблиця 8 Загальна вага вантажів 23кГ.0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ, 5,4кГ, 14,9кГ. Таблиця 9 Загальна вага вантажів 24кГ:0,1кГ; 0,2кГ; 0,6кГ; 1,8кГ; 5,4кГ; 15,9кГ. Варіюючи вантажами 4, 6, 7, 8, 9,10 (Фіг.1), відповідно до таблиць, можна домогтися зміни в широкому діапазоні моменту, що крутить, тобто зміни режимів тренування, обертання кистей назовні, обертання кистей усередину, при виконанні вправи "підйом гантелей". Приклад 1 Для установлення моменту 5,2кГ необхідно на кінець 2 рукоятки 1 надягти вантаж 4 та зафіксувати гайкою 5, при цьому на протилежний кінець З рукоятки 1 надягти вантажі 6, 7, 8, 9, які зафіксовані гайкою 11 (вантаж 4 дорівнює 7,9кГ; вантаж 6 дорівнює 0,1 кГ; вантаж 7 дорівнює 0,2кГ; вантаж 8 дорівнює 0,6кГ; вантаж 9 дорівнює 1,8кГ). Якщо момент, що крутить, дорівнює 5,2кГ, то масса гантелі менше на 5,4кГ, так як в цій комбінації не бере участь вантаж 10, що дорівнює 5,4кГ. Ця комбінація наведена на Фіг.2. Варіюючи вантажами 4, 6, 7, 8, 9,10 згідно до таблиці, можна досягти змін в широкому діапазоні значень моменту, що крутить, т.е. змін режимів тренування, обертання кистей назовні, обертання кистей усередину, при виконанні вправи "підняття гантелей". П~аблиця 1] (Фіг.2) Приклад 2 Для установлення моменту 6,2кГ треба на кінець 2 рукоятки 1 надягти груз 4 и зафіксувати гайкою 5, при цьому на протилежний кінець 3 рукоятки 1 надягти вантажі 6, 7, 8, 9,зафіксував їх гайкою 11 (вантаж 4 дорівнює 8,9кГ; вантаж 6 дорівнює 0,1 кГ; вантаж 7 дорівнює 0,2кГ; вантаж 8 дорівнює 0,6кГ; вантаж 9 дорівнює 1,8кГ)Якщо момент, що крутить, дорівнює 6,2кГ, то масса гантелі менш на 5,4кГ, так як в цій комбінації не бере участь вантзж 10, що дорівнює 5,4кГ, [Таблиця 2] (Фіг2).Тощо. Перевагою корисної моделі крім показників м'язів, які тренують, є можливість забезпечення у кожному варіанті виконання малою кількістю вантажів (6шт.) великої кількості комбінацій (до 220), що заощаджує матеріал І спрощує роботу і тренування. Таблиця 1 (16кГ) Правый край кГ 0,1 0,2 0,1:0,2 0,6 0,6 0,6 о,і;о,б 0,2,0,6 0,1,0,2,0,6 1,8 1,8 1,8 0,1:1,8 0,2; 1,8 0,1,0,2,1,8 1,8 1,8 1,8 0,1.1,8 0,2,1,8 0,1,0,2;1,8 0,6.1,8 0,6;1,8 0,6,1,8 0,1:0,6,1,8 0,2,0,6;1,8 0,1:0,2,0,6:1,8 5,4 5,4 5,4 0,1;5,4 0,2;5,4 0,1:0,2,5,4 5,4 5,4 5,4 0,1,5,4 0,2;5,4 0,1:0,2,5,4 Лівий край кГ 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0.6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6:1,8 0,1,0,6:1,8 0,6:1,8 0,6,1.8 0,6;1,8 0,6,1,8 0,2, 1,8 0,1,1,8 1,8 1.8 1,8 1,8 Крутящий момент кГм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1.7 1,8 1,9 2.0 2,1 2,2 2.3 2,4 2,5 2,6 27 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 L Маса кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 25 2,4 2,5 2.6 2,7 2,0 1,9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7.8 7,9 8.0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 5087 Продовження таблиці 1 0,6,5,4 0,6,5,4 0,6;5,4 0,1,0,6,5,3 0,2,0,6;5,4 0,1,0,2,0,6,5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1,0,2;5,4 7,9 5,4 5,4 0,1;5,4 0,2:5,4 0,1;0,2;5,4 0,6,5,4 0,6:5,4 0,6:5,4 0,1,0,6,5,4 0,2,0,6,5,4 0,1;0,2,0,6;5,4 1,8,5,4 1 8,5,4 1,8:5,4 0,1:1,8,5,4 0,2,1,8;5,4 0,1,0,2:1,8,5,4 1,8.5,4 1 8,5,4 1,8;5,4 0,1,1,8,5,4 0,2:1,8;5,4 0,1,0,2,1,8,5,4 0,6,1,8,5,4 0,6;1,8,5,4 0,6,1,8:5,4 0,1:0,6:1,8,5,4 0,2,0,6,1,8,5,4 0,1,0,2,0,6,1,8:5,4 0,1,0,2,7,9 0,6,7,9 0,6;7,9 0,6,7,9 0,1:0,6,7,9 0,2,0,6,7,9 0,1,0,2,0,6,7,9 1,8,7,9 1,8,7,9 1,8,7,9 0,1:1,8,7,9 0,2;1,8,7,9 0,1:0,2,1,8,7,0 1,8,7,9 1,8 7,9 1,8,7,9 0,1,1,8,7,9 0,2,1,8,7,9 0,1;0,2,1,8;7,9 0,6;1,8,7,9 0,6,1,8,7,9 0,6;1,8,7,9 0,1,0,6:1,8,7,9 0,2;0,6,1,8;7,9 0,1;0,2,0,6;1,8,7,9 ._ 0,2;1,8 0,1,1,8 1,8 1.8 1,8 1 8 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,1;0,2,0,6;1,8 0,1 0.2 0,1 0,2,0,6 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 7,1 7,2 7,3 7,4 7,5 7,6 7,7 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 10,1 10,2 10,3 10,4 10,5 10,6 8,0 7,9 7,8 7,9 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 10,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6,2 6,3 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 8,2 8,7 8,6 8,5 8,6 8,7 8,8 10,5 10,4 10,3 10,4 10,5 10,6 9,9 9,8 9,7 9,8 9,9 10,0 10,5 10,4 10,3 10,4 10,5 10,6 5087 Продовження таблиці 1 5,4,7,9 5,4,7,9 5,4,7,9 0,1,5,4,7,9 0,2,5,4,7,9 0,1,0,2,5,4,7,9 5,4,7,9 5,4,7,9 5,4,7,9 0,1,5,4,7,9 0,2,5,4,7,9 0,1,0,2,5,4,7,9 0,6,5,4,7,9 0,6,5,4,7,9 0,6,5,4,7,9 0,1 0,6,5,4,7,9 0,2,0,6,5,4,7,9 0,1,0,2,0,6,5,4,7,9 5,4 7,9 5,4,7,9 5,4,7,9 0,1,5,4;7,9 0,2,5,4,7,9 0,1,0,2,5,4,7,9 5,4,7,9 5,4,7,9 5,4,7,9 0,1,5,4,7,9 0,2,5,4,7,9 0,1,0,2,5,4:7,9 0,6,5,4,7,9 0,6,5,4,7,9 0,6,5,4,7,9 0,1,0,6,5,4,7,9 0,2,0,6,5,4,7,9 0,1,0,2 0,6,5,4,7,9 1,8,5,4,7,9 1,8,5,4,7,9 1,8,5,4,7,9 0,1,1,8,5,4,7,9 0,2,1,8,5,4,7,9 0,1,0,2,1,8,5 4,7,9 1,8,5,4,7,9 1,8,5,4,7,9 1,8,5,4,7,9 0,1,1.8,5,4,7,9 0,2,1,8,5,4,7,9 0,1,0,2,1,8,5,4,7,9 0,6,1,8,5.4,7,9 0,6,1,8,5 4,7,9 0,6,1,8,5,4,7,9 0,1,0,6,1.8,5,4,7,9 0,2.0,6;1,8,5,4,7,9 0,1,0,2,0,6,1,8,5,4,7,9 0,2,0,6,1,8 0,1,0,6;1,8 0,6, 1,8 0.6; 1,8 0,6, 1,8 0,6; 1,8 0,2, 1,8 0,1; 1,8 1,8 1,8 1,8 1,8 0,2, 1,8 0,1, 1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 10,7 10,8 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12.9 13,0 13,1 13,2 13.3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 15,9 15,8 15,7 15,8 15,9 16,0 15,3 15,2 15,1 15,2 15,3 15,4 15,9 15,8 15,7 15,8 15,9 16,0 14,1 14,0 13,9 14,0 14,1 14,2 13,5 13,4 13,3 13,4 13,5 13,6 14,1 14,0 13,9 14,0 14,1 14,2 159 15,8 15,7 15,8 15,9 16,0 15,3 15,2 15,1 15,2 15,3 15,4 15,9 15,8 15,7 15,8 15,9 16,0 Таблиця 2 (17кГ) Правый край кГ 0,1 0,2 0,1,0,2 0,6 0,6 0,6 0,1,0,6 0,2;0,6 о,і,о,2;О,б Лівий край кГ 0,2 0,1 Крутящий момент кГм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 Маса кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 10 5087 Продовження таблиці 2 18 , 18 , 18 , 0,1,1,8 0,2,1,8 0,1,0,2,1,8 1,8 18 , 18 . 0,1,1,8 0,2,1,8 0,1,0,2,1,8 0,6;1,8 0,6,1,8 0,6,1,8 0,1,0.6,1,8 0,2,0,6,1,8 0,1,0,2,0,6,1,8 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1,0,2,5,4 5,4 5,4 5,4 0,1."5,4 0,2,5,4 0,1,0,2,5,4 0.6,5.4 0,6,5,4 0,6,5,4 0,1,0,6,5,4 0,2,0,6,5,4 0,1,0,2,0,6,5.4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1,0,2,5,4 5,4 5Г4 5,4 0,1,5,4 0,2,5,4 0,1,0,2.5,4 0,6,5,4 0,6,5,4 0 6,5,4 0,1,0,6,5,4 89 , 0,1,0,2,0,6,5.4 1,8,5,4 1,6,5,4 1,8,5,4 0,1,1,8,5,4 0,2,1 8,5,4 0,1,0,2,1,8,5.4 1,8,5,4 1,8,5,4 1,8,5,4 0,1,1 8,5,4 0,2;1,8,5.4 0,1,0,2,1,8,5,4 0,6.1,8,5,4 0.6,1,8,5,4 0,2.0,6 0,1,0,6 06 , 06 , 06 , 06 , 02 , 01 , 02 , 01 , 0,2,0,6,1,8 0,1,0,6,1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,2,1,8 0,1,1,8 18 , 13 , 18 , 18 , 0,2,1,8 0 1 1,8 , 18 , 18 , 1Л 18 , 0,2,0,6 0,1.0,6 06 , 06 , 06 , 06 , 02 , 01 0,2 01 , 0,1,0,2,0.6;1.8 0,2 0,6 0,1,0,6 06 , 06 . 06 , 06 , 02 , 01 , 02 , 01 , 10 , 11 , 12 . 13 , 14 , 15 , 16 , 17 , 18 , 19 , 2,0 21 . 22 2,3 24 2,5 26 , 27 , 2,8 29 , 3,0 31 , 3,2 33 , 3,4 3,5 36 , 3,7 3,8 39 4,0 41 , 4,2 43 44 4,5 4,6 4,7 4.8 4,9 50 , 51 , 5,2 53 , 5,4 55 , 56 , 5,7 58 , 59 , 60 , 61 , 62 , 63 , 64 , 6,5 66 , 6,7 68 , 69 , 7,0 71 , 7,2 7,3 7.4 75 76 . 7,7 2,6 2,5 2,4 2,5 2.6 2,7 2,0 19 , 18 , 19 , 2,0 21 , 2,6 2,5 2,4 2,5 2,6 2,7 80 , 79 , 7,8 79 , 80 , 81 , 7,4 73 , 7,2 7,3 7,4 75 , 80 , 7,9 7,8 7,9 8,0 81 , 6,2 61 , 6,0 61 , 6,2 63 , 56 , 55 , 5,4 55 , 56 , 5,7 6,2 61 , 60 , 61 , 11,6 63 , 80 , 79 , 78 79 , 80 81 , 7,4 7,3 7,2 73 , 7,4 7,5 80 , 7,9 11 5087 12 Продовження таблиці 2 0,6,1,8,5,4 0,1,0,6;1,8,5,4 0,2;0,6;1,8,5,4 0,1,0,2,0,6,1,8;5,4 8,9 8,9 0,1,8,9 0.2,8,9 0,1,0,2,8,9 8,9 8,9 8,9 0,1,8,9 0,2;8,9 0,1:0,2,8,9 0,6;8,9 0,6,8,9 0,6,8,9 0,1:0,6,8,9 0,2,0,6,8,9 0,1:0,2,0,6,8,9 1,8,8,9 1,8,8,9 1 8,8,9 0,1;1,8;8,9 0,2,1,8,8,9 0,1 ;О,2;1,8:8,9 1,8;8,9 1,8;8,9 1,8,8,9 0,1:1,8,8,9 0,2,1,8:8,9 0,1,0,2:1,8,8,9 0,6,1,8,8,9 0,6:1,8,8,9 О,6;1,8;8,9 0,1,0,6;1,8,8,9 0,2,0,6,1,8;8,9 0,1,0,2:0,6,1,8,8,9 5,4,8,9 5,4;8,9 5,4;8,9 0,1;5,4;8,9 0,2,5,4,8,9 0,1,0,2,5,4,8,9 5,4;8,9 5,4;8,9 5,4,8,9 0,1,5,4,8,9 0,2,5,4,8,9 0,1,0,2,5,4,8,9 0,6:5,4,8,9 0,6,5,4,8,9 0,6,5,4,8,9 0,1,0,6,5,4,8,9 0,2,0,6;5,4;8,9 0,1:0,2,0,6,5,4,8,9 5,4,8,9 5,4,8,9 5,4,8,9 0,1,5,4,8,9 Q,2;5,4.8,9 0,1:0,2.5,4,8,9 5,4,В,9 5,4,8,9 5,4;8,9 0,1:5,4:8,9 0,2,5,4;8,9 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6,1,8 0,1:0,6,1,8 0,6;1,8 0,6; 1,8 0,6; 1,8 о,б;і,8 0,2,1,8 0,1;1,8 1,8 1,8 1,8 1,8 0,2:1,8 0,1; 1,8 1,8 1,8 1,8 1,8 0,2;0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8.5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14.3 14,4 14,5 7,8 7,9 8,0 8,1 9,6 9,5 9,6 9,7 9,8 9,1 9,0 8,9 9,0 9.0 9,2 9,7 9,6 9,5 9,6 9,7 9,8 11,5 11.4 11,3 11,4 11,5 11,6 10,9 10,8 10,7 10,8 10,9 11,0 11,5 11,4 11,3 11,4 11,5 11,6 16,9 16.8 16,7 16,8 16,9 17,0 16,3 16,2 16,1 16,2 16,3 16,4 16,5 16,8 16,7 16,8 16,9 17,0 15,1 15,0 14,9 15,0 15,1 15.2 14,5 14,4 14,3 14,4 14,5 14 5087 13 Продовження таблиці 2 0,1:0,2,5,4,8,9 0,6;5,4,8,9 о,б;5,4;8,9 0,6,5,4:8,9 0,1,0,6,5,4;8,9 0,2,0,6:5,4;8,9 0,1;0,2;0,6,5,4,8,9 1,8,5,4;8,9 1,8:5,4,8,9 1,8:5,4:8,9 0,1,1,8:5,4,8,9 0,2:1,8,5,4,8,9 0,1,0,2,1,8:5,4:8,9 1,8;5,4;8,9 1,8,5,4,8,9 1,8;5,4;8,9 0,1;1,8,5,4;8,9 0,2,1,8,5,4,8,9 0,1:0,2,1,8:5,4,8,9 0,6,1,8;5,4:8,9 0,6;1,8,5,4:8,9 0,6,1,8:5,4:8,9 0,1:0,6,1,8,5,4,8,9 0,2,0,6;1,8:5,4,8,9 0,1:0,2;0,6,1,8,5,4,8,9 0,2 0,1 0,2,0,6 0,1;0,б 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 14,6 14.7 14,8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 14,6 15,1 15,0 14,9 15,0 15,1 15,2 16,9 16,8 16,7 16,8 16.9 17,0 16,3 16,2 16,1 16,2 16,3 16,4 16,9 16,8 16,7 16,8 16.9 17,0 Таблиця 3(18кО Правый край кГ 0,1 0,2 0,1,-0,2 0,6 0,6 0,6 0,1Д6 0,2:0,6 1,8 1.8 1,8 0,1,1,8 0,2;1.8 0,1,0,2,1,8 1,8 1,8 1,8 0,1,1,8 0,2;1,8 0,1,0,2,1,8 0,6;1,8 0,6,1,8 0,6:1,8 0,1:0,6,1,8 0,2,0,6;1,8 0,1,0,2,0,6,1,8 5,4 Лівий край кГ 0,2 0,1 0,2,0,6 0,1,"0,6 0,6 0,6 0,6 0,6 02 0,1 0,2 0,1 0,2,0,6;1.8 5,4 о,і;о,в,і,8 о,і;0,2,о,б 5,4 0,1,5,4 0,2:5,4 0,1;0,2;5,4 5,4 5,4 5,4 0,1,5,4 0,2:5,4 0,1:0,2,5,4 0,6,5,4 0.6,1,8 0,6,1,8 0,6,1,8 0,6, 1,8 0,2,1,8 0,1:1,8 1,8 1,8 1.8 1,8 0,2;1,8 Крутящий момент кГм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1.2 1.3 1,4 1,5 1,6 1.7 1.8 1,9 2,0 2,1 2,2 2,3 2,4 25 2,6 2,7 2,8 29 _| 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 Маса кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2,0 1,9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 15 5087 16 Продовження таблиці З 0,6,5,4 0,6,5,4 0,1,0,6,5,4 0,2.0,6,5,4 0,1,0,2,0,6:5,4 5,4 5,4 5,4 0.1,5,4 0,2,5,4 0,1:0,2:5,4 5,4 5,4 5,4 0,1,54 0,2,5,4 0,1,0,2:5,4 0,6;5,4 0,6;5,4 0,6,5,4 0,1,0,6,5,4 0.2:0,6,5,4 0,1;0,2,0,6,5,4 1,8,5,4 1,8,5,4 1,8,5,4 0,1,1,8:5,4 0,2,1,8,5,4 Q1;0,2;1,8,5,4 1,8,5,4 1,3,5,4 9,9 0,1,1,8;5,4 0,2,1,8;5,4 0,1,0,2,1,8,5,4 0,6,1,8;5,4 0,6;1,8,5,4 0,6:1,8,5,4 0,1,0,6,1,8,5,4 0,2;0,6;1,8:5,4 0,1;0,2,0,6,1,8;5,4 0,1,9,9 0,2,9,9 0,1,0,2;9,9 0 6;9,9 0,6,9,9 0,6,9,9 0,1,0,6,9,9 0,2;0,6,9,9 о.і,о,2;о,б;9,9 9,9 9,9 9,9 0,1,9,9 0 2;9,9 0,1:0,2:9,9 9,9 9,9 9,9 0,1,9,9 0,2,9,9 0,1,0,2.9,9 0,6:9,9 0,6,9,9 0,6:9,9 0,1.0,6;9,9 0 2,0,6,9,9 0,1:0,2,0,6,9,9 0.1:1,8 1,8 18 1,8 1,8 0,2,0,6 0,1;0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,20,1 0,2,0,6 о,1;О,б 0,6 0,6 0,6 0,6 0,2 0,1 0,1,0,2,06; 1,8 0,2 0,1 1,8 1,8 1,8 0,2,1,8 0,1:1,8 1,8 1,8 1,8 1,8 о,2;о,б 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 4,1 4,2 4,3 4,4 4,5 4.6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5.4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 7,1 7,2 7,3 7,4 7.5 7,6 7.7 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 7,9 7,8 79 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 5,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6,2 6,3 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 12,6 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 11,8 11,9 12,0 12,5 12,4 12,3 12,4 12,5 12,6 10,7 10,6 10,5 10,6 10,7 10,8 10,1 10,0 9,9 10,0 10,1 10,2 10,7 10,6 10,5 10,6 10,7 10,8 17 5087 18 Продовження таблиці З 1,8;9,9 1,8;9,9 1,8,9,9 0,1;1,8;9,9 0,2,1,8,9,9 0,1.0,2;1,8,9.9 1,8.9,9 1.8,9,9 1,8,9,9 0,1;1,8;9,9 0,2,1,8,9,9 0,1,0,2;1,8,9,9 0,6,1,8,9,9 0,1:0,2,0,6:5,4:9,9 1,8,5,4,9,9 1,8,5,4;9,9 1,8;5,4;9,9 0,1;1,8;5,4;9,9 0,2;1,8;5,4,9,9 0,1,0,2;1,8;5,4;9,9 1,8:5,4,9,9 1,8;5,4,9,9 1,8;5,4;9,9 0,1;1,8;5,4,9,9 0,2;1,8;5,4;9,9 О,1;0,2,1,8,5,4,9,9 0,6:1,8,5,4,9,9 0,6;1,8,5,4;9,9 0,6;1,8;5,4,9,9 0,1,0,6:1,8:5,4,9,9 0,2,0,6,1,8;5,4,9,9 0,1,0,2;0,6,1,8;5,4,9,9 0,2;0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11 9 12,0 12,116,2 16,3 16,4 16,5 16,6 16,7 16.8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 12,5 12,4 12,3 12,4 12,5 12,6 11,9 11,8 11,7 11,8 11,9 12,0 12,5і 16,2 17,9 17,8 17,7 17,8 17,9 18,0 17,3 17,2 17,1 17,2 17,3 17,4 17,9 17,8 17,7 17,8 17,9 18,0 Таблиця 4 (19кГ) Правий край, кґ 0,1 0,2 0,1;0,2 0,6 0,6 0,6 0,1:0,6 о,2;о,б о,і;О,2;О,б 1,8 1,8 1,8 0,1,1,8 0,2, 1,8 0,1,0,2,1,8 1,8 1,8 1,8 0,1,1,8 0,2, 1,8 0,1,0,2,1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,1:0,6:1,8 0,2,0,6;1,8 0,1,0,2:0,6,1,8 5,4 5,4 5,4 0,1;5,4 0,2 5,4 Лівий край, кг 0,2 0,1 0,2,0.6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 01 0,2,0,6;1,8 0,1:0,6,1,8 0,6:1,8 0,6;1,8 0,6,1,8 Крутящий момент, кГм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1.8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 Маса, кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2.0 1,9 1,8 19 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 : 19 5087 20 Продовження таблиці 4 0,1:0,2,5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1;0,2;5,4 0,6,5,4 0,6;5,4 0,6;5,4 0.1,0,6,5,4 0,2,0,6,5,4 0,1,0,2;0.6,5,4 5,4 5,4 5,4 0,1,5,4 0,2;5,4 0,1,0,2,5,4 5,4 5,4 5,4 0,1;5,4 0,2,5,4 0,1;0,2;5,4 0,6,5,4 0,6,5,4 0,6:5,4 0,1;0,6,5,4 0,2:0,б;5,4 о,і;О,2;о,б,5,4 1,8,5,4 1,8,5,4 1,8,5,4 0,1,1,8:5,4 0,2,1,8,5,4 0,1;0,2,1,8,5,4 1,8,5,4 1,8,5 4 1,8,5,4 0,1:1,8,5,4 0,2;1,8,5,4 0,1;0,2,1,8,5,4 0,6,1,8:5,4 0,6;1,8,5,4 0,6,1,8;5.4 0,1,0,6,1,8:5,4 0,2;0.6,1,8,5,4 0,1,0,2,0,б;1,8,5,4 10,9 10,9 10,9 10,9 0,1,10,9 0,2; 10,9 0,1:0,2,10,9 10,9 10,9 10,9 0,1,10,9 0,2; 10,9 0,1;0,2;10,9 0,6, 10,9 0,6;10,9 0,6,10,9 0,1,0,6,10,9 0,2;0,6;10,9 0,1,0,2,0,6,10,9 0,6;1,8 0,2;1,8 0,1:1,8 1,8 1,8 1,8 1,3 0,2;1,8 0,1 ;1,8 1,8 1,8 1,8 1,8 0,2,0,6 0.1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0.1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0.2 0,1 0,1,0,2,0,6:1,8 0,2,0,6,1,8 0,1,0,6;1,8 0,6, 1,8 0,6,1,8 0,6.1,8 0,6,1,8 0,2,1,8 0,1 ;1,8 1,8 1,8 1,8 18 0,2, 1,8 0,1;1,8 1,8 1,8 1,8 1,8 3,3 3.4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 7,1 7,2 7,3 7,4 7,5 7,6 7,7 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8,5 8,6 8.7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 5,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6,2 6,3 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 13,6 13,5 13,4 13,3 13,4 13,5 13,6 12,9 12,8 12,7 12,8 12,9 13,0 13,5 13,4 13,3 13,4 13,5 13,6 21 5087 22 Продовження таблиці 4 10,9 10,9 10,9 0,1,10,9 0,2, 10,9 0,1,0,2,10,9 10,9 10,9 10,9 0,1,10,9 0,2; 10,9 0,1;0,2;10,9 0,6,10,9 0,6; 10,9 0,6; 10,9 0,1,0,6,10,9 0,2;0,6;10,9 0,1;0,2;0,6,10,9 1,8;10,9 1,8;10,9 1,8; 10,9 0,1;1,8;10,9 0,2,1,8,10,9 0,1,0,2,1,8,10,9 1,8;10,9 1,8,10,9 1,8,10,9 0,1,1,8;10,9 0,2;1,8,10,9 0,1,0,2,1,8,10,9 0,6,1,8,10,9 0,6;1,8;10,9 0,6,1,8,10,9 0,1;0,6;1,8,10,9 0,2,0,6;1,8,10,9 0,1:0,2,0,6,1,8,10,9 5,4;10,9 5,4, 10,9 5,4;10,9 0,1;5,4;10,9 0,2,5,4,10,9 0,1;0,2;5,4,10,9 5,4;10,9 5,4; 10,9 5,4,10,9 0,1;5,4,10,9 0,2,5,4,10,9 0,1,0,2,5,4,10,9 0,6,5,4;10,9 0,6,5,4,10,9 0,6,5,4,10,9 0,1,0,6;5,4;10,9 0,2,0,6,5,4,10,9 0,1,0,2;0,6,5,4,10,9 5,4,10,9 5,4,10,9 5,4,10,9 0,1,5,4,10,9 0,2,5,4,10,9 0,1,0,2,5,4,10,9 5,4;10,9 5,4,10,9 5,4;10,9 0,1,5,4,10,9 0,2,5,4:10,9 0,1,0,2:5,4,10,9 0,б;5,4,10,9 0,6,5,4,10,9 0,2;0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2;0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6;1,8 0,1;0,6;1,8 0,6;1,8 0,6; 1,8 0,6, 1,8 0,6;1,8 0,2, 1,8 0,1,1,8 1,8 1,8 1,8 1,8 0,2, 1,8 0,1;1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1;0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 117 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 11,7 11,6 11,5 11,6 11,7 11,8 11,1 11,0 10,9 11,0 11,1 11,2 11,7 11,6 11,5 11,6 11,7 11,8 13,5 13,4 13,3 134 13,5 13,6 12,9 12,8 12,7 12,8 12,9 13,0 13,5 13,4 13,3 13,4 13,5 13,6 18,9 18,8 18,7 18,8 18,9 19,0 18,3 18,2 18,1 18,2 18,3 18,4 18,9 18,8 18,7 18,8 18,9 19,0 17,1 17,0 16,9 17,0 17,1 17,2 16,5 16,4 16,3 16,4 16,5 16,6 17,1 17,0 5087 23 24 Продовження таблиці 4 0,6,5,4:10,9 0,1;0,6;5,4;10,9 0,2,0,6,5,4,10,9 0,1;0,2,0,6,5,4;10,9 1,8;5,4;10,9 1,8;5,4,10,9 1,8,5,4;10,9 0,1;1,В;5,4;109 0,2:1,8:5,4,109 0,1,0,2;1,8,5Д;10,9 1,8;5,4,10,9 1,8;5,4;10,9 1,8,5,4,10,9 0,1,1,8,5,4;10,9 0,2;1,8;5,4;10,9 0,1,0,2;1,8;5,4.10,9 0,6;1,8;5,4,10,9 0,6;1,8:5,4,10,9 0,6,1,8;5,4;10,9 0,1,0,6;1,8,5,4;10,9 0,2;0,6,1,8;5,4;10,9 0,1,0.2;0,6;1,8;5,4,10,9 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 18,1 18,2 18,3 18,4 18,5 18,6 18,7 18,8 18.9 19,0 16,9 17,0 17,1 17,2 18,9 18,8 18,7 18,8 18,9 19,0 18,3 18,2 18,1 18,2 18,3 18,4 18,9 18,8 18,7 18,8 18,9 19,0 Таблиця 5 (20кГ) Правий край, кГ 0,1 0,2 0,1,0,2 0,6 0.6 0,6 0,1.0,6 о,2;о,б 0,1,0,2,0,6 1,8 1,8 1,8 0.1,1,8 0,2;1,8 0,1:0,2:1,8 1,8 1,8 1,8 0,1,1,8 0,2, 1,8 0,1,0,2,1,8 0,6 1,8 0,6,1,8 0,6 1,8 0,1.0,6-1,8 0,2 0,6 1,8 0,1,0,2,0,6:1,8 5,4 5,4 5,4 0,1 5,4 0,2-5,4 0,1 0,2 5,4 5,4 5,4 5,4 0 15,4 0,2.5,4 0,1:0,2 5,4 0,6 5.4 0.6:5,4 0,6,5,4 Лівий край, кГ 0,2 0,1 0,2:0,6 0,1-0,6 0.6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2:0.6.1,8 0,1 0,6 1,8 0,6-1,8 0,6-1,8 0.6.1,8 0,6:1,8 0.2 1,8 0,1:1,8 1,8 1,8 1.8 1,8 0,2*1,8 0,1 1,8 18 Крутящий момент, кґм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1.3 14 1,5 1,6 1,7 1.8 1,9 2,0 2,1 22 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 Маса, кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2,0 1.9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 5087 1,8.-5.4 1,8,5,4 1,8,5,4 Ш 0,6,11,9 26 Продовження таблиці 5 27 28 5087 Продовження таблиці 5 11,9 11,9 11,9 0,1,11,9 0,2;11,9 0,1;0,2;11,9 11,9 11,9 11,9 0,1-11,9 0,2.11,9 0,1,0,2:11,9 0,6; 11,9 0,6, 11,9 0,6,11,9 0,1,0,6,11,9 0,2 0,6, 11,9 0.1:0,2:0,6,11,9 1,8:11,9 1,8,11,9 1,8.11,9 0,1:1,8:11,9 0,2-1,8 11,9 0,1'0,2.1,8:11,9 1,8-11,9 1,8:11,9 1,8.11,9 0,1-1,6:11,9 0,2, 1,8:11,9 0,1"0,2,1,8;11,9 0,6,1,8-11,9 0,6;1,8;11,9 0,6 1,8.11,9 0,1 0,6:1,8:11,9 0,2-0,6.1,8-11,9 0,1,0,2;0,6 1,8;11,9 5,4.11,9 5,4:11,9 5,4.11,9 0,1-5,4:11,9 0,2 5,4.11,9 0,1.0,25,4 11,9 5,4.11,9 5,4 11,9 5.4-11,9 0,1 5,4 11,9 0,2-5,4:11,9 0,1.0,2.5,4.11,9 0,6-5,4:11,9 0,6.5,4 11,9 0,6 5,4 11,9 0,1-0,6 5,4-11,9 0,2,0,6.5,4:11,9 0,1:0,2:0,6:5,4,11,9 5,4-11,9 5,4, 11,9 54;11.9 0,1;5,4;11,9 0,2:5,4.11,9 0,1,0,2,5,4;11,9 5,4.11,9 5,4,11,9 5.4.11,9 0,1;5,4,11,9 0,2.5,4,11,9 0,1,0,2:5,4,11,9 0.6,5,4,11,9 0,6;5,4;11,9 0,2;0,6 0,1;0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2-0,6 0,1.0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2.0,6 1,8 0,1:0,6:1,8 0,6:1,8 0,6:1,8 0,6 1,8 0,6 1,8 0,2:1,8 0,1-1,8 1,8 1,8 1,8 1,8 0,2:1,8 0,1.1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1 0,6 0,6 0.6 0,6 0,6 0,2 0,1 0,2 0,1 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14 5 14,6 14,7 14.8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16.2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 12,7 12,6 12,5 12,6 12,7 12,8 12,1 12,0 11,9 12,0 12,1 12,2 12,7 12,6 12,5 12,6 12,7 12,8 14,5 14,4 14,3 14,4 14,5 14,6 13,9 13,8 13,7 13,8 13,9 14,0 14,5 14,4 14,3 14,4 14,5 14,6 19.9 19,8 19.7 19,8 19,9 20,0 19,3 19,2 19,1 19,2 19,3 19,4 19,9 19,8 19,7 19,8 19,9 20,0 18,1 18,0 17,9 18,0 18,1 18,2 17,5 17,4 17,3 17,4 17,5 17,6 18,1 18,0 29 З О 5087 Продовження таблиці 5 0,6;5,4;11,9 0,1,0,6.5,4,11,9 0,2,0,6;5,4,11,9 0,1;0,6;5,4,11,9 1,8:5,4,11,9 1,8,5,4;11,9 1,8:5,4-11,9 0,1,1,8,5,4;11,9 0,2,1,8,5,4,11,9 0,1,0,2,1,8;5,4,11,9 1,8:5,4,11,9 1,8:5,4:11,9 1,8;5,4;11,9 0,1,1,8,5,4,11,9 0,2,1,8;5,4,11,9 0,1,0,2:1,8,5,4:11,9 0,6; 1,8:5,4, 11,9 0,б;1,8;5,4;11,9 0,6:1,8:5,4:11,9 0,1;0,6;1.8;5,4;11,9 0,2;0,6,1,8;5,4,11,9 0,1;0,2;0,6;1,8,5,4,11,9 0,2 0,6 0,1 0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 17,9 18,0 18.1 18,2 18,3 18,4 18,5 18,6 18,7 18.8 18,9 19,0 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 17,9 18,0 18,1 18,2 19,9 19,8 19,7 19,8 19,9 20,0 19,3 19,2 19,1 19.2 19.3 19.4 19.9 19,8 19,7 19,8 19,9 20,0 Таблиця 6 (21 кГ) Правий край, кГ 0,1 0,2 0,1;0,2 0,6 0,6 0,6 0,1,0,6 0,2:0,6 0,1:0,2:0,6 1,8 1,8 1,8 0,1.1,8 0,2; 1,8 0,1,0,2,1,8 1,8 1,8 1,8 0,1,1,8 0,2,1,8 0,1 0,2,1,8 0,6, 1.8 0,6 1,8 0,6.1,8 0,1.0,6 1,8 0,2.0,6 1,8 0,1 0.2.0,6.1,8 5,4 5,4 5,4 0,1 5,4 0,2 5,4 0,1 0,2-5,4 5,4 5,4 5,4 0,1.5,4 0,2:5,4 0,1 0,2.5,4 0,6 5,4 0.6:5,4 0,6;5,4 Лівий край, кГ 0,2 0,1 0,2 0,6 0,1 0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2 0,6 1,8 0,1 0.6 1,8 0,6-1,8 0,6 1,8 0,6 1,8 0,6 1,8 0,2 1,8 0,1-1,8 18 1,8 1,8 1,8 0,2:1,8 0.1 1,8 1,8 Крутящий момент, кГм 0,1 0.2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1.3 1,4 1.5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2.3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 Маса, кґ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2,0 1,9 1.8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 31 32 5087 Продовження таблиці 6 0,1:0,6,5,4 0,2;0,6;5,4 0,1,0,2,0,6:5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1,0,2;5,4 5,4 5,4 5,4 0,1:5,4 0,2,5,4 0,1,0,2,5,4 0,6,5,4 0,6,5,4 0,6,5,4 0,1,0,6,5,4 0,2;0,6,5,4 0,1;0,2Т0,6,5,4 1,8;5,4 1.8-5,4 1,8;5,4 0,1:1,8,5,4 0,2;1,8,5,4 0,1;0,2;1,8,5,4 1.8,5.4 1,8,5,4 1,8;5,4 0,1,1,8,5,4 0,2,1,8:5,4 0,1:0,2,1,8,5,4 0,6,1,8,5,4 0,6;1,8,5,4 0,6,1,8;5,4 0,1Д6;1,8,5,4 0,2,0,6:1,8,5,4 0,1:0,2,0,6,1,8,5,4 0.1,-0,6,-12,9 0,2:0,6:12,9 0,1;0,2;0,6;12,9 1,8 12,9 1,8 12,9 1,842,9 0,1:1,8:12,9 0,2-1,8-12,9 0,1:0,2,1,8,12,9 1,8 12,9 1,8-12,9 1,8:12,9 0,1,1,8;12,9 0,2 1,8 12,9 0,1,0,2:1,8,12,9 0,6;1,8,12,9 0,6,1,8;12,9 0,6.1,8-12,9 0,1,0,6;1,8;12,9 0,2;0,6;1,8,12,9 12,9 12,9 12,9 12,9 0,1;12,9 0,2, 12,9 0,1,0,2:12,9 12,9 12,9 1,8 1,8 1,8 0,2-0,6 0,1;0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2;0,6 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 5,4 5,4 5,4 0,2,0,6,5,4 0.1,0,6;5,4 0,6.5,4 0,6 5,4 0,6.5,4 0,6:5,4 0,2-5,4 0,1 5,4 5,4 5,4 5,4 5,4 0,2:5,4 0,1 5,4 5,4 5,4 5,4 0,1,0,2,0,6,1,8 0,2 0,6-1,8 0,1 0,6-1,8 0,6.1,8 0,6.1,8 0,6 1,8 0,6 1,8 0,2:1,8 0,1.1,8 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 7,1 7,2 7.3 7,4 7,5 7,6 7,7 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 _| 7,9 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 5,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6,2 6,3 8,0 7.9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 19,0 19,1 19,2 20,9 20,8 20,7 20,8 20,9 21,0 20,3 20,2 20,1 20,2 20,3 20,4 20,9 20,8 20,7 20,8 20,9 15.6 15,5 15,4 15.3 15,4 15,5 15,6 14,9 14,8 34 33 Продовження таблиці 6 12,9 0,1, 12,9 0,2, 12,9 0,1,0,2,12,9 0,6;12,9 0,6;12,9 0,6,12,9 0,1,0,6,12,9 0,2;0,6,12,9 0,1,0,2;0,6;12,9 12,9 12,9 12,9 0,1,12,9 0,2 12,9 0,1:0,2,12,9 12,9 12,9 12,9 0,1,12.9 0,2, 12,9 0.1,0,2,12,9 0,6,12,9 0,6 12,9 0,6, 12,9 0,1,0,6,12,9 0,2,0,6,12,9 0,1-0,2 0,6 12,9 1,8.12,9 1,8.12,9 1,8-12,9 0,1;1,8,12,9 0,2,1,8,12,9 0,1,0,2;1,8;12,9 1,8 12,9 1,8.12,9 1,8,12,9 0,1,1,8;12,9 0,2,1,8:12,9 0,1,0,2,1,8:12,9 0,6,1,8:12,9 0,6,1,8,12,9 0,6;1,8;12,9 0,1;0,6;1,8,12,9 0,2,0,6,1,8,12,9 0,1-0,2 0,6.1,8:12,9 5,4,12,9 5,4,12,9 5,4:12,9 0.1,5,4,12,9 0,2 5,4 12,9 0.1.0,2 5,4 12,9 5,4, 12,9 5,4: 12,9 5,4.12,9 0,1,5,4:12,9 0,2,5,4,12,9 0,1,0,2,5,4:12,9 0,6;5,4;12,9 0,6,5,4:12,9 0,6:5,4:12,9 0,1,0,6,5,4,12,9 0,2,0,6;5,4;12,9 0.1,0.2:0.6,5,4,12,9 5,4, 12,9 5,4, 12,9 5,4;12,9 0,1,5,4,12,9 1,8 1,8 1.8 1,8 0,2-1,8 0,1 1.8 1,8 1,8 1,8 1,8 0,2:0,6 0,1:0,6 0,6 0,6 0,6 0.6 0,2 0.1 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6;1,8 0,1:0,6,1,8 0,6;1.8 0,6,1,8 0,6.1,8 0,6 1,8 0,2 1.8 0,1-1,8 1,8 1,8 1,8 1,8 0,2-1,8 0,П,8 1,8 1,8 1,8 1,8 0,2-0.6 0,1 0,6 0,6 0,6 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 14,7 14,8 14,9 15,0 15,5 15,4 15,3 15,4 15.5 15,6 13,7 13,6 13,5 13,6 13.7 13,8 13,1 13,0 12,9 13,0 13,1 13,1 13,7 13,6 13,5 13,6 13,7 13,8 15,5 15,4 15,3 15,4 15,5 15,6 14,9 14,8 14,7 14,8 14,9 15,0 15,5 15,4 15,3 15,4 15,5 15,6 20,9 20,8 20.7 20,8 20,9 21,0 20,3 20,2 20,1 20,2 20,3 20,4 20,9 20,8 20,7 20,8 20,9 21,0 19 1 19,0 18,9 19,0 35 5087 36 Продовження таблиці 6 0,2.5,4; 12,9 0,Г0,2'5,4І2,9 5,4.12,9 5,412,9 5,4.12,9 0,V5,4;12,9 0,2.5,4:12,9 0,1 0,2-5,4 12,9 0,6 5,4:12,9 0,6:5,4.12,9 0,6-5,4-12,9 0,1.0,6-5,4:12,9 0,2 0,6:5,4.12,9 0,1-0,2.0,6.5,4.12,9 1,8 5,4-12,9 1,8.5 4:12,9 1,8 5,4 12,9 0,1 ;1,8:5,4:12 9 0,2.1,8.5,4.12 9 0,1,0,2,1,8:5,4,12,9 1,8:5,4.12,9 1,8 5,4 12,9 1,6-5,4:12,9 0,1,1,8;5,4,12,9 0,2:1,8:5,4:12,9 0т1;0,2,1,8,5,4;12,9 0,6,1,8,5,4,12,9 0,6;1,8;5,4;12,9 0,6,1,8;5,4;12,9 0,1,0,6;1,8;5,4;12,9 0,2;0,6,1,8;5,4,12,9 0,1;0,2;0,6;1,8;5,4;12,9 0,6 0,6 0,2 0,1 0,2 0,1 0,2-0,6 0,1.0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 17,9 18,0 18,1 18,2 18,3 18,4 18,5 18,6 18,7 18,8 18,9 190 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 20,1 20,2 20,3 20,4 20,5 20,6 20,7 20,8 20,9 21,0 19,1 19,2 18,5 18,4 18,3 18,4 18,5 18,6 19,1 19,0 18,9 19,0 19,1 19,2 20,9 20,8 20,7 20,8 20,9 21,0 20,3 20,2 20,1 20,2 20,3 20,4 20,9 20,8 20,7 20,8 20,9 21,0 Таблиця 7 (22кГ) Правий край, кГ 0,1 0,2 0,1,0,2 0,6 0,6 0,6 0,1,0,6 0,2,0,6 0,1Д2;0,6 1,8 1,8 1,8 0,1.1,8 0,2,1,8 0,1,0,2,1,8 18 1,8 1,8 0,1;1,8 0,2,1,8 0,1,0,2,1,8 0,6:1,8 0,6.1,8 0,6, 1,8 0,1,0,6,1,8 0,2.0,6:1,8 0,1;0,2;0,6;1,8 5,4 5,4 5,4 0,1:5,4 0,2-5,4 Лівий край, кГ 0,2 0,1 0,2 0,6 0,1.0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2.0.6-.1,8 .0,1 0,6 1,8 0,6.1,8 0,6:1,8 0,6.1,8 Крутящий момент, кГм 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 Маса, кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2,0 1,9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 38 5087 37 Продовження таблиці 7 0,1 0,2-5,4 5,4 5,4 5,4 0,1 5,4 0,2 5,4 0,1 0,2:5,4 0,6:5,4 0,6 5,4 0,6;5,4 0,1,0,6:5,4 0,2:0,6:5,4 0,1,0,2,0,6:5 4 5,4 5,4 5,4 0,1:5,4 0,2,5,4 0,1,0,2,5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1:0,2,5,4 0,6,5,4 0,6,5,4 0,6,5,4 0,1;0,6;5,4 0,2,0,6:5,4 0,1,0,2,0,6,5,4 1,8;5,4 1,8;5,4 1,8:5,4 0.1:1,8:5,4 0,2,1,8;5,4 0,1,0,2;1,8і5,4 1 8,5,4 1.8;5,4 1.8;5,4 0,1:1,8,5,4 0,2,1,8,5,4 0,1,0,2,1,8:5,4 0,6:1,8:5,4 0,6,1,8:5,4 0,6:1,8:5,4 0,1:0,6,1,8,5,4 0,2,0,6:1,8,5,4 0,1;0,2,0,6;1,8;5,4 13,9 13,9 13,9 13,9 0,1,13,9 0,2,13,9 0,1,0,2,13,9 0,6,13,9 0,6:13,9 0,6;13,9 0,1,0,6,13,9 0,2,0,6,13,9 0,1;0,2,0,6,13,9 1,8,13,9 1.8,13,9 1,8,13,9 0,1,1,8,13,9 0,2,1,8,13,9 0,1:0,2,1,8:13,9 0,6:1,8 0,2 1,8 0,1 1,8 1,8 1,8 1,8 1,8 0,2-1,8 0,1-1,8 1.8 1,8 1,8 1,8 0,2,0,6 0,1,0,6 06 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2:0,6 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,1,0,2,5,4 0,2,5,4 0,1:5,4 5,4 5,4 5,4 5,4 0,2,5,4 0,1,5,4 5,4 5,4 5,4 5,4 0,2,0,6;5,4 0,1,0,6;5,4 0,6,5,4 0,6,5,4 0,6:5,4 0,6:5,4 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6.7 6,8 6,9 7,0 7,1 7,2 7,3 7,4 7,5 7,6 7,7 7,8 7,9 8,0 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 5,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6,2 6,3 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 8,1 19,6 19,5 19,4 19,3 19,4 19,5 19,6 20,1 20,0 19,9 20,0 20,1 20,2 21,9 21,8 21,7 21,8 21,9 22,0 39 5087 40 Продовження таблиці 7 1,8;13.9 1,8,13,9 1,8;13,9 0.1,1,8:13.9 0,2.1,8:13,9 0,1,0,2;1,8;13,9 О,6;1,8;13,9 0,6;1,8;13,9 0,6,1,8,13,9 0,1,0,6:1,8,13.9 о,2,о,б;і,8;із,9 13,9 13,9 13,9 13,9 о,1;13,9 0,2,13,9 0,1;0,2,13,9 13,9 13,9 13,9 0,1,13,9 0,2,13,9 0,1,0,2,13,9 0,6,13,9 о,б;із,9 0,6:13,9 0,1:0,6,13,9 0,2,0,6,13,9 0,1,0,2,0,6;13,9 13,9 13,9 13,9 0,1,13,9 0,2,13,9 0,1,0,2,13,9 13,9 13,9 13,9 0,1:13,9 0,2;13,9 0,1:0,2,13,9 0,6;13,9 0,6:13,9 0,6:13,9 0.V.0,6,13,9 0,2,0,6,13,9 0,1:0,2,0,6:13,9 1,8;13,9 1.8,13,9 1,8,13,9 0,1;1,8,13,9 0,2,1,8,13,9 0,1;0,2;1,8;13,9 1,8;13,9 1,8,13,9 1,8,13,9 0,1:1,8,13.9 0,2,1,8,139 0,1,0,2,1,8:13,9 0,6,1,8:13,9 0,6,1,8,13,9 0,6,1,8,13,9 0,1:0,6,1,8,13,9 0,2:0,6,1,8:13,9 0,1,0,2,0,6:1,8:13 9 5,4;13,9 5,4,13,9 0,2,5,4 0,1,5,4 5,4 5,4 5,4 5,4 0,2;5,4 0,1;5,4 5,4 5,4 5,4 0,1,0,2:0,6:1,8 0,2;0,6,1,8 0,1;0,6;1,8 0,6;1,8 0,6; 1,8 0,6,1,8 0,6, 1,8 0,2; 1 8 0,1,1.8 1,8 1,8 1,8 1,8 0,2; 1,8 0,1:1,8 1,8 1,8 1,8 1,6 0,2;0,6 0,1;0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6 о,і;о,б 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2;0,6,1,8 0.1:0,6,1,8 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 11.1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3 154 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 21,3 21,2 21,1 21,2 21,3 21,4 21,9 21,8 21,7 21,8 21,9 16,6 16,5 16,4 16,3 16,4 16,5 16,6 15,9 15,8 15,7 15,8 15,9 16,0 16,5 16,4 16,3 16,4 16,5 16,6 14,7 14,6 14,5 14,6 14,7 14,8 14,1 14,0 13,9 14,0 14,1 14,2 14,7 14,6 14,5 14,6 14,7 14,8 16,5 16,4 16,3 16,4 16,5 16,6 15,9 15,8 15,7 15,8 15,9 16,0 16,5 16,4 16,3 16,4 16,5 16,6 21,9 21,8 42 5087 41 Продовження таблиці 7 5,4,13,9 0,1;5,4,13,9 0,2;5,4,13,9 0,1:0,2,5,4;13.9 5,4;13.9 5,4,13.9 5,4;13,9 0,1.5,4;13,9 0,2:5,4:13,9 0,1,0,2,5.4:13,9 о,б;5,4;із,9 0,6;5,4,13,9 0,6;5,4,13,9 0.1,0,6,5,4,13,9 0,2,0,6,5,4,13,9 0,1,0,2,0,6,5,4,13,9 5,4;13 9 5,4;13,9 5,4,13,9 0,1,5,4;13,9 0,2,5,4,13,9 0,1,0,2,5,4,13,9 5,4;13,9 5,4:13.9 5,4;13.9 0,1,5,4,13,9 0,2,5,4,13,9 0,1,0,2,5,4.13,9 0,6;5,4,13,9 0,6;5,4,13,9 0,6,5,4,13,9 0,1,0,6,5,4:13,9 0.2;0,6,5,4;13,9 0,1;0.2;0,6;5,4;13,9 1,8,5,4;13,9 1,8,5,4,13,9 1.8,5,4,139 0,1,1,8,5,4,13,9 0,2,1,8,5.4,13,9 0,1:0,2,1,8.5,4,13,9 1,8:5,4:13,9 1,8;5,4;13,9 1,8:5,4:13,9 0.1,1,8,5,4,13,9 0.2;1,8;5,4;13,9 О,1;О,2:1,8,5.4;13,9 0,6:1,8,5,4,13,9 0,6;1,8;5,4,13,9 0,6:1,8:5,4,13.9 0,1,0,6,1,8,5,4,13.9 0,2,0,6,1,8,5,4,13,9 0,1:0,2,0,6,1,8,5,4,13,9 0,6:1,8 0,6:1,8 0,6,1,8 0,6,1,8 0,2; 1,8 0,1,1,8 1,8 1,8 1,8 1.8 0,2; 1,8 0,1;1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1,0,6 0,6 0,6 0.6 0,6 0,2 0,1 0,2 0,1 0,2;0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 18,1 18,2 18,3 18,4 18.5 18,6 18,7 18,8 18,9 19,0 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 20,1 20,2 20,3 20,4 20,5 20.6 20,7 20,8 20,9 21,0 21,1 21,2 21,3 21,4 21,5 21.6 21,7 21.8 21,9 22,0 21,7 21,8 21,9 22,0 21,3 21,2 21,1 21,2 21,3 21,4 21,9 21,8 21,7 21,8 21,9 22,0 20,1 20,0 19,9 20,0 20,1 20,2 19,5 19,4 19,3 19,4 195 19,6 20,1 20,0 19,9 20,0 20,1 20,2 21,9 21,8 21,7 21,8 21,9 22,0 21,3 21,2 21.1 21,2 21,3 21,4 21,9 21,8 21,7 21,8 21,9 22,0 Таблиця 8 (23кГ) Правий край кГ 0,1 0,2 0,1,0,2 0,6 0,6 0,6 0,1,0,6 0,2,0,6 о,і;о,2,о,б 1,8 1,8 1,8 Лівий край кГ 0,2 0,1 0,2,0,6 0,1;0,6 0,6 Крутящий момент, кГм 0,1 0,2 0,3 0,4 05 0,6 0.7 0,8 0,9 1,0 1,1 1,2 Загальна масса, кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 43 44 5087 Продовження таблиці 8 0,1;1,8 0,2;1,8 0,1,0,2;1,8 1,8 1,8 1,8 0,1,1,8 0,2, 1,8 0,1:0,2,1,8 0,6,1,8 0,6,1 8 0,6:1,8 0,1:0,6,1,8 0,2,0,6,1,8 0,1;0,2;0,6,1,8 5.4 5,4 5,4 0,1;5,4 0,2;5,4 0,1:0,2,5,4 5,4 5,4 5,4 0,1;5,4 0,2;5 4 0,1:0,2:5,4 0,6,5,4 0,6,5,4 0,6:5,4 0,1,0,6:5,4 0,2;0,6,5,4 о,1;О,2;О,б:5,4 5,4 5,4 5,4 0,1;5,4 0,2,5,4 0,1:0,2,5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,1:0,2:5,4 0,6;5,4 0,6:5,4 0.6,5,4 01:0,6,5,4 0,2:0,6,5.4 о,і;о,2,о,б;5.4 1,8:5,4 1,8,5,4 1,8,5,4 0,1,1,8,5,4 0,2;1,8;5.4 0,1,0,2;1,8;5,4 1,8:5,4 1,8,5,4 1,8,5,4 0,1,1.8:5,4 0,2,1,8;5,4 0,1;0,2;1,8,5,4 0,6,1,8,5,4 0,6;1,8;5,4 0,6,1 8;5,4 0,1;0,6,1,8:5.4 0,2,0,6,1.8:5.4 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2;0,6;1,8 0,1,0,6:1,8 0,6:1,8 0,6:1,8 0,6; 1,8 0,6; 1,8 0,2.1,8 О,1;1,8 1,8 1,8 1,8 1,8 0,2; 1,8 0,1:1.8 1,8 1,8 1,8 1,8 0,2,0,6 0,1:0,6 0,6 0,6 0,6 06 0,2 0,1 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 01 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4.3 44 45 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 7,1 7.2 7,3 7,4 7,5 7,6 7,7 7,8 7,9 8,0 2,5 2,6 2,7 2,0 1,9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 7,9 8,0 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8.0 7,9 7,8 7,9 8,0 8,1 6,2 6,1 6,0 6,1 6,2 6,3 5,6 5,5 5,4 5,5 5,6 5,7 6,2 6,1 6,0 6,1 6.2 63 8,0 7,9 7,8 7,9 8,08.1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 8,0 46 5087 45 Продовження таблиці 8 0,1;0 2,0.6,1 8,5,4 0,6,14,9 0,6;14,9 0,1,0,6,14,9 0,2,0,6;14,9 0,1,0,2,0,6,14,9 14,9 14,9 14,9 0,1,14,9 0,2;14,9 0,1,0,2;14,9 14,9 14,9 14,9 0,1,4,9 0,2;14,9 0,1,0,2,14,9 0,6:14,9 0,6,14,9 0,6; 14,9 0,1:0,6:14,9 0,2,0,6;14,9 0,1,0,2,0,6;14,9 1,8;14,9 1,8;14,9 1,8:14,9 0,1:1,8,14,9 0,2,1,8,14,9 0,1,0,2:1,8,14,9 1,8;14,9 1,8,14,9 1,8,14,9 0,1;1,8,14,9 0,2,1,8,14,9 0,1,0,2:1,8;14,9 0,6,1,8:14,9 О,6;1,8;14,9 0,6:1,8,14,9 0,1,0,6:1,8,14,9 0,2,0,6:1,8,14,9 14,9 14,9 14,9 14,9 0,1:14,9 0,2;14,9 0,1,0,2,14,9 14,9 14,9 14,9 0,1,14,9 0,2, 14,9 0,1:0,2,14,9 0,6;14,9 0,6;14,9 0,6;14,9 0,1,0,6,14,9 0,2,0,6:14,9 0,1;0,2;0,6;14,9 14,9 14,9 14,9 0,1;14,9 0,2:14,9 0,1,0,2,14,9 14,9 14,9 0,1,1,8;5,4 1-8,5,4 1,8;5,4 1,8:5,4 1,8,5,4 0,2,0,6,5,4 0,1,0,6,5,4 0,6,5,4 0,6,5,4 0,6;5,4 0,6,5,4 0,2,5,4 0,1,5,4 5,4 5,4 5,4 5.4 0,2,5,4 0,1:5,4 5,4 5,4 5,4 5,4 0,2;0,6,5,4 о,і;о,б:5,4 0,6:5,4 0,6,5,4 0,6,5,4 0,6;5,4 0,2:5,4 0,1:5,4 5,4 5,4 5,4 5,4 0,2;5,4 0,1,5,4 5,4 5,4 5,4 0,1,0,2,0,6,1,8 0,2,0,6,1,8 0,1,0,6:1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,2,1,8 0,1,1,8 1,8 1,8 1,8 1,8 0,2,1,8 0,1,1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9,0 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10,0 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 81 22,8 22,7 22,8 22,9 23,0 21,1 21,0 20,9 21,0 21,1 21,2 20,5 20,4 20,3 20,4 20,5 20,6 21,1 21,0 20,9 21,0 21,1 21,2 22,9 22,8 22,7 22,8 22,9 23,0 22,3 22,2 22,1 22,2 22,3 22,4 22,9 22,8 22,7 22,8 22,9 17,6 17,5 17,4 17,3 17,4 17,5 17,6 16,9 16,8 16,7 16,8 16,9 17,0 17,5 17,4 17,3 17,4 17,5 17,6 15,7 15,6 15,5 15,6 15,7 15,8 15,1 15,0 47 48 5087 Продовження таблиці 8 14,9 0,1;14,9 0,2;14,9 0,1:0,2.14,9 0,6:14,9 0,6;14,9 0,6,14,9 0,1;0,6,14,9 0,2,0,6,14,9 0.1,0,2;0,6;14,9 1,8;14,9 1,8,14,9 1,8;14,9 0,1,1,8,14,9 0,2;1,8;14,9 0,1;0,2;1,8;14,9 1,8,14,9 1,8.14,9 1,8;14,9 0,1,1,8,14,9 0,2,1,8;14,9 0,1;0,2;1,8;14,9 0,6; 1,8; 14,9 0,6,1,8;14,9 0,6;1,8;14,9 0,1,0,6;1,8;14,9 0,2:0,6,1,8.14,9 0,1,0,2;0,6,1,8,14,9 5,4,14,9 5,4,14,9 5,4;14,9 0,1;5,4;14,9 0,2,5,4;14,9 0,1:0,2,5.4:14,9 5,4,14,9 5,4;14,9 5,4;14,9 0,1;5,4;14,9 0,2; 5,4; 14,9 0,1,0,2,5,4:14,9 0,6;5,4,14,9 0,6,5,4;14,9 0,6;5,4;14,9 0,1,0,6;5,4;14,9 0,2,0,6,5,4:14,9 0,1,0,2,0,6,5,4,14,9 5.4;14,9 5,4,14,9 5,4,14,9 0,1,5,4,14,9 0,2:5,4,14,9 0,1,0,2,5,4:14,9 5,4,14,9 5,4;14,9 5,4;14,9 0,1;5,4,14,9 0,2,5,4;14,9 0,1,0,2:5,4:14,9 0,6:5,4,14,9 0,6,5,4,14,9 0,б;5,4;14,9 0,1;0,6,5,4;14,9 0,2,0,6:5,4,14,9 0,1;0,2,0,6,5,4;14,9 1,8,5,4;14,9 1,8;5,4;14,9 1,8,5,4,14,9 0,1 И ,8;5,4,14,9 0,2 0,1 0,2,0,6 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2;0,6;1,8 0,1,0,6;1,8 О,6;1.8 0,6;1,8 0,6,1,8 0,6;1,8 0,2;1,8 0,1,1,8 1.8 1,8 1,8 1,8 0,2, 1,8 0,1;1,8 1,8 1.8 1,8 1,8 0,2,0,6 0,1:0,6 0,6 0,6 0.6 0,6 0,2 0,1 0,2 0.1 0,2;0,6 0,1 Д6 0,6 0,6 14.9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 18,1 18,2 18,3 18,4 18,5 18,6 18,7 18,8 18,9 19,0 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 20,1 20,2 20,3 20,4 20,5 20,6 20,7 20,8 20,9 21,0 21,1 21,2 21,3 21,4 21,5 21,6 14,9 15,0 15,1 15,2 15,7 15,6 15,5 15,6 15,7 15,8 17,5 17,4 17,3 17,4 17,5 17,6 16,9 16,8 16,7 16,8 16,9 17,0 17,5 17,4 17,3 17,4 17,5 17,6 22,9 22,8 22,7 22,8 22,9 23,0 22,3 22,2 22,1 22,2 22,3 22,4 22,9 22,8 22.7 22,8 22,9 23,0 21,1 21,0 20,9 21,0 21,1 21,2 20,5 20,4 20,3 20,4 20,5 20,6 21,1 21,0 20,9 21,0 21,1 21,2 22,9 22,8 22,7 22,8 5087 50 Продовження таблиці З 0,2,1,8,5,4;14,9 0,1,0,2,1 8,5,4,14,9 1,8,5,4,14,9 1,8,5,4;14,9 1,8:5,4,14,9 0,1,1,8,5,4,14,9 0,2,1,8,5.4.14,9 0,1,0,2,1.8,5,4,14,9 0,6,1,8,5,4,14,9 0,6,1,8,5,4,14,9 0,6,1,8,5,4:14,9 0,1,0,6,1,8,5,4,14,9 0,2,0,6,1,8,5,4:14,9 0,1,0,2,0,6,1,8:5,4.14,9 0,6 0,6 0,2 0.1 0,2 0,1 21,7 21,8 21,9 22,0 22,1 22,2 22,3 22,4 22,5 22.6 22,7 22,8 22,9 23,0 22.9 23,0 22,3 22,2 22,1 22,2 22,3 22,4 22,9 22,8 22,7 22,8 22,9 23,0 Таблиця 9 (24кГ) Лівий край, кГ Правий край, кГ Крутящий момент, кГм 0,1 0,2 0,1,0,2 0,6 0,6 0,6 0,1;0,6 0,2:0,6 0,1:0,2,0,6 1,8 1,8 1,8 0,1,1,8 0,2,1,8 0,1:0,2,1,8 1,8 1,8 1,8 0,1,1,8 0,2, 1,8 0,1;0,2,1,8 0,6,1,8 0,6,1,8 0,6,1,8 0,1,0,6,1,8 0,2,0,6,1,8 0,1,0,2,0,6,1,8 5,4 5,4 5,4 0,1,5,4 0.2,5,4 0,1,0,2,5,4 5,4 5,4 54 0,1 5,4 0,2,5,4 0,1,0,2,5,4 0,6,5,4 0,6,5,4 0,6,5,4 0,1,0,6,5,4 0,2,0,6;5,4 0,1,0,2,0,6:5,4 5,4 5,4 5,4 0,1,5,4 0,2,5,4 0,2 0,1 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2,0,6,1,8 0,1,0,6,1,8 0,6.1 8 0,6,1,8 0,6,1,8 0,6,1,8 0,2, 1,8 0,1,1,8 1,8 1,8 1,8 1,8 0,2,1,8 0,1,1,8 1,8 1,8 1,8 1,8 0,2,0,6 0,1,0,6 0,6 0,6 0,6 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 17 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 Загальна маса, кГ 0,1 0,2 0,3 0,8 0,7 0,6 0,7 0,8 0,9 2,6 2,5 2,4 2,5 2,6 2,7 2,0 1,9 1,8 1,9 2,0 2,1 2,6 2,5 2,4 2,5 2,6 2,7 8,0 7,9 7,8 79 8,0 і 8,1 7,4 7,3 7,2 7,3 7,4 7,5 8,0 7,9 7,8 7,9 80 81 6,2 6,1 6,0 6,1 6,2 53 54 5087 Продовження таблиці 9 0,2 1,8 15,9 0,1.0,2 1,815,9 1,8 15,9 1,8.15,9 1,8:15,9 0,1.1,8 15,9 0,2-1,8:15,9 0,1.0,2.1,8-15,9 0,6;1,8;15,9 0,6,1,8,15,9 0,6:1,8,15,9 0,1:0,6; 1,8; 15,9 0,2,0,6,1,8;15,9 0,1;0,2;0,6;1,8 15,9 15,9 15,9 0,1 15,9 0,2; 15,9 0,1,0,2;15,9 15,9 15,9 15,9 0,1;15,9 0,2-15,9 0,1.0,2 15,9 0,6.15,9 0,6-15,9 0,6 15,9 0,1-0,6-15,9 0,2 0,6-15,9 0,1 0,20,6-15,9 15,9 15,9 15,9 0,1:15,9 0,2.15,9 0,1-0,2:15,9 15,9 15,9 15,9 0,1-15,9 0,2-15,9 0,1-0,2:15,9 0,6-15,9 0,6,15,9 0,6, 15,9 0,1;0,6;15,9 0,2,0,6;15,9 0,1,0,2,0,6;15,9 1,8,15,9 1,8;15,9 1,8,15,9 0,1,1,8;15,9 0,2; 1,8, 15,9 0,1.0,2; 1,8; 15,9 1,8.15,9 1,8-15,9 1,8.15,9 0,1-1,8-159 0,2, і ,8, 15,9 0,1.0,2-1,8:15,9 0,6:1,8:15,9 0,6-1,8-15,9 0,6.1,8.15,9 0,1-0,6:1,8-15,9 0,2 0,6-1,8 15,9 0,1.0,2:0,6 1,8 15,9 0,6 5,4 0,6 5,4 0,2.5,4 0,1:5,4 5,4 5,4 5,4 5,4 0,2.5,4 0,1:5,4 5,4 5,4 5,4 15,9 0,2 0,6-1,8 0,1.0,6.1,8 0,6.1,8 0,6:1,8 0,6:1,8 0,6:1,8 0,2 1,8 0,1.1,8 1,8 1,8 1,8 1,8 0,21,8 0,1 1,8 1,8 1,8 1,8 1,8 0,2 0,6 0,1.0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2:0,6 0,1:0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 11,9 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 129 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 18,1 18,2 18,3 18,4 18,5 18,6 23,9 24,0 23,3 23,2 23,1 23,2 23,3 23,4 23,9 23,8 23,7 23,8 23,9 18,6 18,5 18,4 18,3 18,4 18,5 18,6 17,9 17,8 17,7 17,8 17,9 18,0 18,5 18,4 18,3 18,4 18,5 18,6 16,7 16,6 16,5 16,6 16,7 16,8 16,1 16,0 15,9 16,0 16,1 16,2 16,7 16,6 16,5 16,6 16,7 16,8 18,5 18,4 18,3 18,4 18,5 18,6 17,9 17,8 17.7 17,8 17,9 18,0 18,5 18,4 18,3 18,4 185 18,6 55 56 5087 Продовження таблиці 9 5,4.15,9 5,4 15.9 5,4-15,9 0,1 5,4.15.9 0.2.5,4.15,9 0,1 0,2 5.4 15,9 5,4 15,9 5,4.15,9 5,4 15,9 0,1.5,4 15,9 0,2:5,4 15,9 0,1 0,2 5,4-15,9 0,6.5,4.15,9 0,6:5,4 15,9 0,6-5,4-15,9 0,1 0,6:5,4.15,9 0,2,0.6;5,4;15,9 0,1,0,2;0,6'5,4,15,9 5,4; 15,9 5,4; 15,9 5,4; 15,9 0,1,5,4,15,9 0,2;5,4;15.9 0,1,0,2;5,4;15,9 5,4;15,9 5,4; 15,9 5,4,15,9 0,1:5,4;15,9 0,2,5,4:15,9 0,1,0,2,5.4;15,9 0,6,5,4;15,9 0,6,5,4:15,9 0,6-5,4; 15,9 0,1,0,6,5,4,15,9 0,2;0,6,5,4;15,9 0,1,0,2,0,6;5,4,15,9 1,8;5,4,15,9 1,8;5,4,15,9 1,8,5,4,15,9 0,1,1,8;54,15,9 0,2;1,8;5,4;15,9 0,1,0,2,1,8,5,4,15,9 1 8,5,4,15.9 1,8,5,4;15,9 1,8,5,4;15,9 0,1;1,8,5,4;15,9 0,2;1,8,5,4;15,9 0,6;1,8,5,4:15,9 0,6:1,8,5,4:15,9 0,6;1,8;5,4;15,9 0,6, 1,8,5,4; 15,9 0,1,0,6;1,8,5,4;15,9 0,2;0,6;1,8;5,4,15,9 0,1,0,2,0,6;1,8;5,4;15,9 0,20,6:1,8 0,1.0,6:1,8 0,6 1 8 0,6-1.8 0,6 1,8 0,6 1,8 0,2 1,8 0,П,8 1,8 1,8 1,8 1,8 0,2:1,8 0,1-1,8 1,8 1,8 1,8 1,8 0,2 0,6 0,1,0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,2 0,1 0,2:0,6 0,1.0,6 0,6 0,6 0,6 0,6 0,2 0,1 0,1:0,2 0,2 0,1 18,7 18,8 18,9 19,0 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 20,1 20,2 20,3 20,4 20,5 20,6 20,7 20,8 20,9 21,0 21,1 21,2 21,3 21,4 21,5 21,6 21,7 21,8 21,9 22,0 22,1 22,2 22,3 22,4 22,5 22,6 22,7 22,8 22,9 23,0 23,1 23,2 23,3 23,4 23,5 23,6 23,7 23,8 23,9 24,0 23,9 23,8 23,7 23,8 23,9 24,0 23,3 23,2 23,1 23,2 23,3 23,4 23,9 23,8 23,7 23,8 23,9 24,0 22,1 22,0 21,9 22,0 22,1 22,2 21,5 21,4 21,3 21,4 21,5 21,6 22,1 22,0 21,9 22,0 22,1 22,2 23.9 23,8 23,7 23,8 23,9 24,0 23,3 23,2 23,1 23,2 23,3 24,0 23,9 23,8 23,7 23,8 23,9 24,0 «087 57 58 II ) prtr 8 9 10 Фіг. 1 ИL \ 7 8 9 Комп'ютерна верстка Н Лисенко Фіг. 2 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
