Склад заголовка для бездротового сигналу

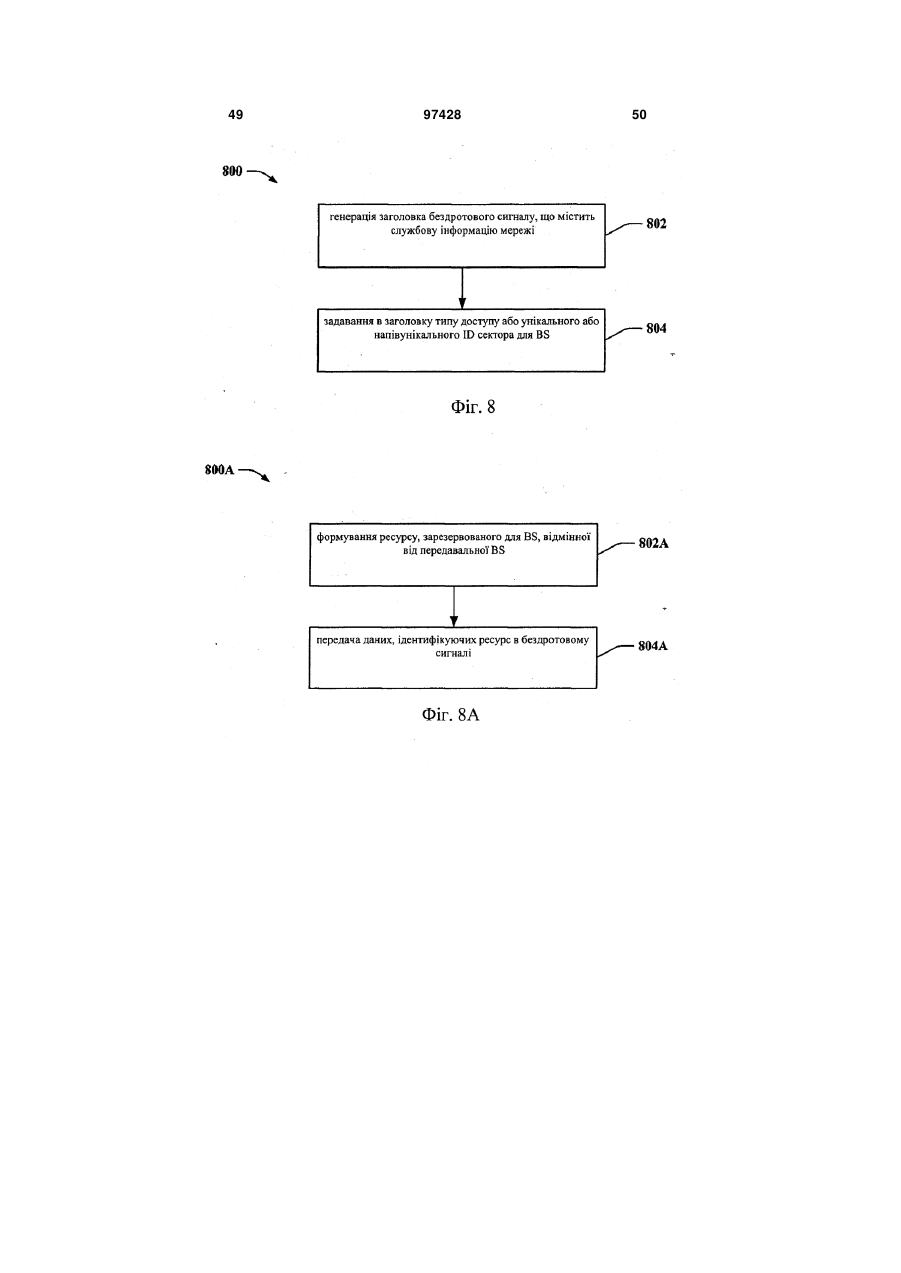

1. Спосіб бездротового зв'язку, який включає етапи, на яких: формують ресурс бездротового сигналу, зарезервованого для базової станції (BS), яка відрізняється від BS, яка передає бездротовий сигнал; і передають інформацію по бездротовому сигналу, яка ідентифікує зарезервований ресурс в межах бездротового сигналу. 2. Спосіб за п. 1, який додатково включає етап бланкування або передачі зі зниженою потужністю по зарезервованому ресурсу. 3. Спосіб за п. 1, який додатково включає етап резервування ресурсу сигналу для BS, яка має відмінний тип доступу, тип потужності передачі або тип повторного використання, ніж передавальна BS. 4. Спосіб за п. 1, який додатково включає етап включення в бездротовий сигнал двійкового відо 2 (19) 1 3 пам'ять, з'єднану з комунікаційним процесором. 13. Пристрій за п. 12, при цьому передавальна BS бланкує або передає на зниженій потужності зарезервований ресурс. 14. Пристрій за п. 12, в якому BS, для якої зарезервований ресурс, має інший тип доступу, тип потужності передачі або тип повторного використання, ніж передавальна BS. 15. Пристрій за п. 12, в якому модуль структури повідомлення виконує вставлення в бездротовий сигнал двійкового відображення, яке явним чином ідентифікує зарезервований ресурс бездротового сигналу. 16. Пристрій за п. 12, в якому модуль структури повідомлення вказує в межах заголовка кількість часових інтервалів, чергувань або частин діапазонів частот, з яких складається зарезервований ресурс, при цьому така кількість неявним чином ідентифікує часові інтервали, чергування або частини діапазонів частот. 17. Пристрій за п. 12, в якому модуль структури повідомлення планує дані, які ідентифікують зарезервований ресурс, у вигляді частини заголовка бездротового сигналу. 18. Пристрій за п. 17, в якому модуль структури повідомлення планує заголовок в чергуванні бездротового сигналу, який використовується передавальною BS. 19. Пристрій за п. 17, в якому модуль структури повідомлення планує подальші HARQ-передачі, асоційовані з заголовком, в послідовних часових кадрах використовуваного чергування. 20. Пристрій за п. 17, в якому модуль структури повідомлення здійснює групування двох часових кадрів використовуваного чергування, при цьому загальна множина ресурсів використовується для планування даних призначення або квітирування для згрупованих кадрів. 21. Пристрій за п. 17, в якому модуль структури повідомлення вносить в заголовок інформацію, яка виконує щонайменше одне з наступного: ідентифікацію відмінного типу передавальної ВS; або ідентифікацію відмінного ID сектора передавальної BS, при цьому відмінний ID сектора є унікальним щонайменше в межах зони прийому сигналів макро-BS, найближчої до передавальної BS. 22. Пристрій за п. 17, в якому модуль структури повідомлення виконує передачу заголовка з застосуванням низького повторного використання ресурсів. 23. Пристрій для бездротового зв'язку, який містить: засіб для формування ресурсу бездротового сигналу, зарезервованого для BS, яка відрізняється від BS, яка передає бездротовий сигнал; і засіб для передачі в бездротовому сигналі інформації, яка ідентифікує зарезервований ресурс в межах бездротового сигналу. 24. Щонайменше один процесор, сконфігурований для здійснення бездротового зв'язку, який містить: перший модуль, сконфігурований з можливістю формування ресурсу бездротового сигналу, зарезервований для BS, яка відрізняється від BS, яка передає бездротовий сигнал; і 97428 4 другий модуль, сконфігурований з можливістю передачі в бездротовому сигналі інформації, яка ідентифікує зарезервований ресурс в межах бездротового сигналу. 25. Машиночитаний носій, який має збережену на ньому комп'ютерну програму, який містить: першу множину кодів для призначення комп'ютеру формувати ресурс бездротового сигналу, зарезервованого для BS, яка відрізняється від BS, яка передає бездротовий сигнал; і другу множину кодів для призначення комп'ютеру здійснювати передачу в бездротовому сигналі інформації, яка ідентифікує зарезервований ресурс в межах бездротового сигналу. 26. Спосіб сприяння здійснюванню бездротового зв'язку, який включає етапи, на яких: одержують бездротовий сигнал з необслуговуючого сектора бездротової AN; здійснюють сканування однієї або більше частин бездротового сигналу на предмет системних даних; і витягують з системних даних інформацію, яка ідентифікує множину ресурсів, зарезервованих для конкретного типу BS. 27. Спосіб за п. 26, в якому конкретний тип BS являє собою щонайменше одне з наступного: конкретний тип доступу; конкретний тип повторного використання; або конкретну потужність передачі. 28. Спосіб за п. 26, який додатково включає етапи визначення типу BS, яка передає бездротовий сигнал, і порівняння типу BS з конкретним типом BS. 29. Спосіб за п. 28, який додатково включає щонайменше одне з наступного: аналіз даних, переданих по множині ресурсів, у випадку, якщо конкретний тип BS співпадає з типом передавальної BS; або ігнорування даних, переданих по множині ресурсів, у випадку, якщо конкретний тип BS не співпадає з типом передавальної BS. 30. Спосіб за п. 26, який додатково включає етап передачі сповіщення другої BS про множину зарезервованих ресурсів, переданих першою BS. 31. Спосіб за п. 26, який додатково включає етапи обчислення якості каналу на множині зарезервованих ресурсів і передачі сповіщення BS про якість каналу. 32. Спосіб за п. 26, який додатково включає етап застосування зарезервованої множини ресурсів для демодуляції даних, переданих другим сектором, який приймає значні перешкоди від необслуговуючого сектора. 33. Спосіб за п. 26, в якому етап витягування інформації додатково включає етап декодування заголовка необслуговуючого сектора. 34. Спосіб за п. 26, в якому етап витягування інформації додатково включає етап декодування системних даних низького повторного використання або заголовка низького повторного використання від необслуговуючого сектора. 35. Спосіб за п. 26, який додатково включає етапи передачі обслуговування на BS конкретного типу і застосування множини ресурсів, щонайменше частково, для здійснення зв'язку з такою BS. 5 97428 6 36. Спосіб за п. 26, в якому ідентифікують множину ресурсів, що додатково включає щонайменше одне з наступного: витягування з бездротового сигналу двійкового відображення, яке явним чином задає множину ресурсів; або одержання числа таких ресурсів з бездротового сигналу, при цьому число неявним чином ідентифікує ресурси. 37. Спосіб за п. 26, який додатково включає етап витягування з бездротового сигналу щонайменше одного з наступного: відмінного ID сектора, з метою сприяння передачі обслуговування в сусідній сектор або для уникнення перешкод від нього, при цьому відмінний ID є унікальним щонайменше в межах зони прийому сигналів макростільника, найближчого до необслуговуючого сектора; або відмінного типу BS, яка передає бездротовий сигнал. 38. Пристрій для сприяння забезпеченню бездротового зв'язку, який містить: приймач, який одержує бездротовий сигнал від необслуговуючого сектора бездротового AN; процесор даних, який здійснює сканування однієї або більше частин бездротового сигналу з метою пошуку системних даних і витягує інформацію з системних даних, яка ідентифікує множину ресурсів, зарезервованих для конкретного типу BS. 39. Пристрій за п. 38, причому конкретний тип BS являє собою щонайменше одне з наступного: конкретний тип доступу; конкретний тип повторного використання; або конкретну потужність передачі. 40. Пристрій за п. 38, в якому процесор даних визначає тип BS, яка передає бездротовий сигнал, і порівнює тип BS з конкретним типом BS. 41. Пристрій за п. 40, в якому процесор даних виконує щонайменше одне з наступного: здійснення доступу до даних, переданих по множині ресурсів, у випадку, якщо конкретний тип BS співпадає з типом передавальної BS; або ігнорування даних, переданих по множині ресурсів, у випадку, якщо конкретний тип BS не співпадає з типом передавальної BS. 42. Пристрій за п. 38, в якому приймач використовує зарезервовану множину ресурсів для демодуляції даних, переданих другим сектором, який приймає значні перешкоди від необслуговуючого сектора. 43. Пристрій за п. 38, в якому процесор даних декодує заголовок необслуговуючого сектора для одержання системних даних. 44. Пристрій за п. 38, в якому процесор даних виконує декодування системних даних низького повторного використання з метою витягування інфо рмації або заголовка низького повторного використання з метою витягування інформації. 45. Пристрій за п. 42, який додатково містить модуль якості, який ініціює уникнення перешкод з необслуговуючим сектором на основі ступеня перешкод. 46. Пристрій за п. 38, який додатково містить модуль передачі обслуговування, який реалізовує передачу обслуговування на BS конкретного типу, при цьому процесор даних використовує множину ресурсів, щонайменше частково, для здійснення зв'язку з такою BS. 47. Пристрій за п. 38, в якому процесор даних ідентифікує множину ресурсів на основі щонайменше одного з наступного: двійкове відображення, включене в системні дані, яке явним чином задає множину ресурсів; або число таких ресурсів, включене в системні дані, при цьому число неявним чином ідентифікує ресурси. 48. Пристрій для сприяння забезпеченню бездротового зв'язку, який містить: засіб для одержання бездротового сигналу від необслуговуючого сектора бездротового AN; засіб для сканування однієї або більше частин бездротового сигналу з метою пошуку системних даних; і засіб для витягування з системних даних інформації, яка ідентифікує множину ресурсів, зарезервованих для конкретного типу BS. 49. Щонайменше один процесор, сконфігурований з можливістю сприяння забезпеченню бездротового зв'язку, який містить: перший модуль, сконфігурований з можливістю одержання бездротового сигналу від необслуговуючого сектора бездротової AN; другий модуль, сконфігурований з можливістю сканування однієї або більше частин бездротового сигналу з метою пошуку системних даних; і третій модуль, сконфігурований з можливістю витягування з системних даних інформації, яка ідентифікує множину ресурсів, зарезервованих для конкретного типу BS. 50. Машиночитаний носій, який має збережену на ньому комп'ютерну програму, який містить: першу множину кодів для призначення комп'ютеру одержувати бездротовий сигнал від необслуговуючого сектора бездротової AN; другу множину кодів для призначення комп'ютеру здійснювати сканування однієї або більше частин бездротового сигналу з метою пошуку системних даних; і третю множину кодів для призначення комп'ютеру витягувати з системних даних інформацію, яка ідентифікує множину ресурсів, зарезервованих для конкретного типу BS. По даній заявці на патент вимагається пріоритет наступних попередніх заявок на патент США: Попередня заявка на патент США № 60/988,665, озаглавлена "FEMTO PREAMBLE DESIGN", подана 16 листопада 2007; Попередня заявка на патент США № 61/028,497, озаглавлена "ADAPTIVE ALGORITHMS FOR INTERFERENCE MANAGEMENT MESSAGING WITH INTER-SECTOR FAIRNESS IN A WIRELESS NETWORK", подана 13 лютого 2008; 7 Попередня заявка на патент США № 60/988,720, озаглавлена "FEMTO PREAMBLE DESIGN", подана 16 листопада 2007; Попередня заявка на патент США № 61/025,670, озаглавлена "AIR-INTERFERENCE AND BACKHAUL SIGNALING APPROACHES FOR INTERFERENCE AVOIDANCE MESSAGES", подана 01 лютого 2008; і Попередня заявка на патент CШA № 61/047,021, озаглавлена "SYSTEMS AND METHODS ТО ENABLE AIR-INTERFERENCE AND BACKHAUL SIGNALING FOR INTERFERENCE AVOIDANCE MESSAGES", подана 22 квітня 2008, кожна з яких переуступлена правовласником по даній заявці і кожна з яких явним чином включена в цей документ за допомогою посилання. Посилання на заявки на патент, що спільно подаються Дана заявка на патент пов'язана з наступними заявками на патент США, що спільно подаються: "SECTOR INTERFERENCE MANAGEMENT BASED ON INTER-SECTOR PERFORMANCE", Aamod Khandekar і співавт., що має реєстраційний номер № 080823, подана одночасно з даною заявкою і переуступлена правовласником по даній заявці, і явним чином включена в цей документ за допомогою посилання; "PREAMBLE DESIGN ДЛЯ БЕЗДРОТОВОГО СИГНАЛУ", Aamod Khandekar і співавт., що має реєстраційний номер № 080269, подана одночасно з даною заявкою і переуступлена правовласником по даній заявці, і явним чином включена в цей документ за допомогою посилання; "BACKHAUL SIGNALING FOR INTERFERENCE AVOIDANCE", Aamod Khandekar і співавт., що має реєстраційний номер № 080694, подана одночасно з даною заявкою і переуступлена правовласником по даній заявці, і явним чином включена в цей документ за допомогою посилання; "PREAMBLE DESIGN ДЛЯ БЕЗДРОТОВОГО СИГНАЛУ", Aamod Khandekar і співавт., що має реєстраційний номер № 080278U1, подана одночасно з даною заявкою і переуступлена правовласником по даній заявці, і явним чином включена в цей документ за допомогою посилання; і "PREAMBLE DESIGN ДЛЯ БЕЗДРОТОВОГО СИГНАЛУ", Aamod Khandekar і співавт., що має реєстраційний номер № 080278U2, подана одночасно з даною заявкою і переуступлена правовласником по даній заявці, і явним чином включена в цей документ за допомогою посилання. I. Галузь техніки, до якої належить винахід Наведене нижче стосується, по суті, бездротового зв'язку і, конкретніше, складу заголовка для бездротового сигналу, сприяючого зниженню перешкод для частково планованих або неплановних мереж бездротового доступу. II. Рівень техніки Системи бездротового зв'язку широко застосовуються для забезпечення передачі різної інформації, такої як голос, дані і т. д. Типові бездротові системи можуть являти собою системи з множинним доступом, здатні до підтримання зв'язку з множиною користувачів шляхом спільного використання доступних системних ресурсів (наприклад, 97428 8 смуги частот і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи довгострокового розвитку 3GPP (LTE), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і т. п. Як правило, система бездротового зв'язку з множинним доступом може одночасно підтримувати взаємодію з множиною мобільних пристроїв. Кожний мобільний пристрій взаємодіє з однією або більше базовими станціями через передачі по прямій і зворотній лініях зв'язку. Пряма (або низхідна) лінія зв'язку стосується лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна (або висхідна) лінія зв'язку стосується лінії зв'язку від мобільних пристроїв до базових станцій. Крім того, взаємодія між мобільними пристроями і базовими станціями може бути організована за допомогою систем з одним входом - одним виходом (SISO), систем з множиною входів - одним виходом (MISO), систем з множиною входів - множиною виходів (MIMO) і т. д. Бездротові повідомлення звичайно поділяються для передачі інформації по часу, частоті, відповідно до кодів і т. п. Наприклад, в ультрамобільній широкосмуговій системі (UMB) повідомлення по прямій лінії зв'язку містять щонайменше один часовий суперкадр (наприклад, довжиною 25 мілісекунд), розбитий на заголовок суперкадру і декілька часових кадрів. У заголовку міститься інформація про комплектування і керуюча інформація, тоді як різні інші часові кадри переносять трафік, такий як голосова інформація, що стосується голосового виклику, пакети даних, що стосуються виклику або сеансу передачі даних, і т. п. Інформація комплектування може використовуватися мобільними терміналами в межах заданого сектора мобільної мережі для ідентифікації передавальних базових станцій в межах сектора. У керуючій інформації містяться команди і інші інструкції для декодування одержаних сигналів. У UMB заголовок суперкадру містить вісім символів мультиплексування з ортогональним частотним розділенням каналів (OFDM). Перший символ звичайно стосується прямого первинного широкомовного каналу керування (F-PBCCH), і наступні чотири символи можуть стосуватися прямого вторинного широкомовного каналу керування (F-SBCCH) і прямого каналу швидкого пейджингу (P-QPCH). F-PBCCH і F-SBCCH звичайно надають інформацію про первинну конфігурацію, яка необхідна терміналам, що входять в систему UMB. Наприклад, канал F-PBCCH може передавати конфігураційну інформацію для всієї розгорнутої системи, яка є загальною для всіх секторів, тоді як F-SBCCH може передавати конфігураційну інформацію, яка є специфічною для секторів. F-QPCH може передавати "швидкі" сторінки, які використовуються для спрямування терміналів в режимі очікування на читання сторінки і відкриття з'єднання у випадку прийому сторінки. 9 Останні три символи OFDM заголовка UMB можуть нести контрольну інформацію про комплектування. Перший з цих трьох символів звичайно стосується незалежного від сектора сигналу, використовуваного для визначення наявності UМВсистеми і для одержання первинної синхронізації і частоти. Другий, залежний від сектора, сигнал може використовуватися для упазнавання передавального сектора і/або базової станції. Третій сигнал, також залежний від сектора, може переносити інформацію, використовувану для визначення первинних системних параметрів, наприклад, чи є система синхронною або асинхронною, який розділ дуплекса з часовим розділенням каналів (TDD) потрібно використовувати і т. д. Хоч вище описується заголовок для UMBсистеми, різні інші системи мобільного зв'язку також можуть використовувати заголовки каналів, або схожі структури, для передачі сигналів, комплектування, керування або подібних функцій бездротового зв'язку. Зокрема, в заголовку можуть передаватися контрольні сигнали синхронізації і/або комплектування, керуюча інформація, яка дозволяє віддаленому терміналу виконувати пошук сектора при вмиканні живлення, можуть визначатися первинні параметри сектора, необхідні для прийняття рішення про передачу обслуговування, установлення зв'язку з мережею і демодуляції каналів, що не стосуються каналів керування. Інші функції можуть включати в себе задавання форматів каналів трафіку для деяких бездротових систем. Звичайно заголовок відділяється від області бездротового сигналу, що стосується трафіку, з метою сприяння розрізненню в приймачі інформації, яка стосується додатка, і керуючої інформації. Таким чином, приймач може відстежувати керуючі області з метою визначення того, чи містить сигнал трафік, що стосується приймального пристрою, при цьому немає необхідності у відстеженні самих областей, що стосуються трафіку. Оскільки керуюча область звичайно складає тільки невелику частку загального сигналу, то приймальні пристрої можуть значно знизити вимоги до обробки і енергоспоживання за допомогою відстеження заголовка сигналу з метою визначення того, чи міститься в сигналі інформація, що стосується них. Використання каналів керування для бездротової передачі сигналів, отже, приводить до підвищення ефективність зв'язку, а також до поліпшення мобільності шляхом продовження часу роботи батареї мобільних пристроїв. Нижче представлений спрощений короткий опис одного або більше аспектів з метою забезпечення базового розуміння цих аспектів. Даний опис не є широким оглядом передбачуваних аспектів і не призначений ні для указания ключових або критичних елементів всіх аспектів, ні для визначення рамок яких-небудь, або всіх, аспектів. Єдина його мета полягає в наданні деяких концепцій одного або більше аспектів в спрощеній формі як вступу до більш докладного опису, представленого нижче. Представлений опис забезпечує керування мобільним зв'язком в гетерогенному середовищі 97428 10 бездротових точок доступу (АР). Заголовок, що передається AP (наприклад, базовою станцією [BS]), може містити інформацію, ідентифікуючу конкретний тип АР. У деяких аспектах інформація може містити розряд, що вказує на обмежений/необмежений тип доступу АР. Відповідно, термінал, що приймає заголовок, може визначити, чи взаємодіяти з AP як обслуговуючою АР, чи включати AP в активну множину для визначення передачі обслуговування, чи розглядати сигнали, відправлені АР, як шум, і т. п. В іншому аспекті інформація може містити унікальний ID сектора для АР, за яким можна ідентифікувати AP навіть в бездротовій мережі доступу (AN), яка містить сотні або тисячі АР. Як альтернатива, або на доповнення, інформація може містити напівунікальний ID сектора, який є різним щонайменше в межах відстежуваної області, області маршрутизації або діапазону частот бездротової AN. Щонайменше в одному з аспектів представленого опису унікальний або напівунікальний ID може містити відмінне від інших значення 64-розрядного коду. Відповідно до інших аспектів, інформація може містити ресурси бездротових каналів, бланковані AP з метою сприяння скороченню перешкод в таких ресурсах. Шляхом застосування аспектів керування бездротовим зв'язком, викладених в цьому документі, у великих гетерогенних мережах AP може бути реалізований ефективний і надійний зв'язок. Відповідно до додаткових аспектів даного опису, представлений спосіб бездротового зв'язку. Спосіб може включати в себе установлення резервування ресурсу бездротового сигналу для базової станції (BS), відмінної від BS, що передає бездротовий сигнал. Спосіб може додатково включати передачу інформації по бездротовому сигналу, яка ідентифікує зарезервований ресурс в межах бездротового сигналу. У інших аспектах описаний пристрій, сприяючий бездротовому зв'язку. Пристрій може містити комунікаційний процесор, який встановлює ресурс бездротового сигналу, зарезервований для BS, відмінної від BS, що передає бездротовий сигнал. Додатково пристрій може містити модуль структури повідомлення, який передає в бездротовому сигналі інформацію по бездротовому сигналу, яка ідентифікує зарезервований ресурс, і пам'ять, сполучену з комунікаційним процесором. Відповідно до інших аспектів, представлений пристрій для бездротового зв'язку. Пристрій містить засоби для установлення резервування ресурсу бездротового сигналу для BS, відмінної від BS, що передає бездротовий сигнал. Крім того, пристрій може містити засоби для включення інформації по бездротовому сигналу, яка ідентифікує зарезервований ресурс, в межі бездротового сигналу. Відповідно до одного або більше додаткових аспектів, представлений щонайменше один процесор, сконфігурований для бездротового зв'язку. Процесор(и) може(уть) містити перший модуль, сконфігурований для установлення резервування ресурсу бездротового сигналу для BS, відмінної від BS, що передає бездротовий сигнал. Проце 11 сор(и) може(уть) додатково містити другий модуль, сконфігурований для включення інформації по бездротовому сигналу, яка ідентифікує зарезервований ресурс, в межі бездротового сигналу. Згідно щонайменше з ще одним аспектом, представлений комп'ютерний програмний продукт, який містить машиночитаний носій. Машиночитаний носій може містити першу множину кодів для виконання комп'ютером установлення резервування ресурсу бездротового сигналу для BS, відмінної від BS, що передає бездротовий сигнал. Крім того, машиночитаний носій може містити другу множину кодів для призначення комп'ютеру включати інформацію по бездротовому сигналу, яка ідентифікує зарезервований ресурс, в межі бездротового сигналу. На доповнення до викладеного вище, представлений спосіб для сприяння бездротовому зв'язку. Спосіб може включати в себе одержання бездротового сигналу з необслуговуючого сектора бездротової AN і сканування однієї або більше частин бездротового сигналу на предмет пошуку системних даних. Спосіб може додатково включати витягання з системних даних інформації, ідентифікуючої множину ресурсів, які зарезервовані для конкретного типу BS. Відповідно до додаткових аспектів, представлений пристрій, сприяючий бездротовому зв'язку. Пристрій може містити приймач для прийому бездротового сигналу з необслуговуючого сектора бездротової AN. Пристрій може додатково містити процесор даних, який здійснює сканування однієї або більше частин бездротового сигналу на предмет пошуку системних даних і витягання з системних даних інформації, ідентифікуючої множину ресурсів, які зарезервовані для конкретного типу BS. Щонайменше в одному іншому аспекті, представлений пристрій, сконфігурований для сприяння бездротовому зв'язку. Пристрій може містити засоби для прийому бездротового сигналу з необслуговуючого сектора бездротової AN і засоби для сканування однієї або більше частин бездротового сигналу на предмет пошуку системних даних. Крім того, пристрій може містити засоби для витягання з системних даних інформації, ідентифікуючої множину ресурсів, які зарезервовані для конкретного типу BS. Відповідно до інших аспектів, представлений щонайменше один процесор, сконфігурований для сприяння бездротовому зв'язку. Процесор(и) може(уть) містити перший модуль, сконфігурований для прийому бездротового сигналу з необслуговуючого сектора бездротової AN, і другий модуль, сконфігурований для сканування однієї або більше частин бездротового сигналу на предмет пошуку системних даних. Крім того, процесор може містити третій модуль, сконфігурований для витягання з системних даних інформації, ідентифікуючої множину ресурсів, які зарезервовані для конкретного типу BS. Відповідно до інших аспектів, представлений комп'ютерний програмний продукт, який містить машиночитаний носій. Машиночитаний носій може містити першу множину кодів для виконання ком 97428 12 п'ютером прийому бездротового сигналу з необслуговуючого сектора бездротової AN. Крім того, машиночитаний носій може містити другу множину кодів для виконання комп'ютером сканування однієї або більше частин бездротового сигналу на предмет пошуку системних даних. Крім того, машиночитаний носій може містити третю множину кодів для виконання комп'ютером витягання з системних даних інформації, ідентифікуючої множину ресурсів, які зарезервовані для конкретного типу BS. З метою досягнення наведених вище і інших відповідних цілей, один або більше варіантів здійснення включають характеристики, повністю описані нижче в даному документі і, зокрема, вказані у формулі винаходу. Наведений нижче опис і прикладені креслення детально описують певні ілюстративні аспекти одного або більше варіантів здійснення. Ці аспекти, однак, вказують тільки не деякі можливі шляхи, за допомогою яких можуть застосовуватися принципи різних варіантів здійснення, і передбачається, що описані варіанти здійснення включають в себе всі такі аспекти і їх еквіваленти. Фіг. 1 ілюструє блокову діаграму типової системи, яка забезпечує бездротовий зв'язок відповідно до аспектів, викладених в цьому документі. Фіг. 2 зображує блокову діаграму типового пристрою зв'язку для застосування в середовищі бездротового зв'язку. Фіг. 3 ілюструє блокову діаграму типової системи, що включає в себе гетерогенну мережу доступу (AN), відповідно до аспектів представленого опису. Фіг. 4 ілюструє блокову діаграму типового пристрою передачі для настроювання заголовка бездротового сигналу відповідно до додаткових аспектів. Фіг. 5 зображує блокову діаграму типових бездротових сигналів, що містять бланковані області, відповідно до деяких аспектів опису. Фіг. 6 ілюструє блокову діаграму типової системи, що включає в себе базову станцію, сконфігуровану для гетерогенної AN, відповідно до додаткових аспектів. Фіг. 7 зображує блокову діаграму типової системи, що включає в себе мобільний термінал, сконфігурований для сприяння поліпшенню зв'язку в гетерогенній AN. Фіг. 8 і 8А ілюструють блок-схеми типових методик для забезпечення поліпшеного бездротового зв'язку в гетерогенній мережі АР. Фіг. 9 зображує блок-схему типової методики для забезпечення поліпшеної мобільності або керування перешкодами в бездротовому зв'язку. Фіг. 10 ілюструє блок-схему типової методики для доступу до інформації BS з бездротового сигналу, відповідно до деяких аспектів, викладених в цьому документі. Фіг. 11 зображує блок-схему типової методики для реалізації поліпшеної мобільності або керування перешкодами відповідно до додаткових аспектів. Фіг. 12 і 12А ілюструють блокові діаграми типових систем, які надають інформацію по бездро 13 тових секторах для поліпшення бездротового зв'язку. Фіг. 13 ілюструє блокову діаграму типової системи, яка використовує тип доступу BS або IDінформацію для поліпшення обміну бездротовими даними. Нижче різні варіанти здійснення будуть описані з посиланням на креслення, при цьому по всьому опису ідентичні цифрові позначення використовуються для посилання на схожі елементи. У наведеному нижче описі, для цілей пояснення, різні конкретні деталі викладені з метою забезпечення повного розуміння одного або більше варіантів здійснення. Однак може бути очевидним, що такі варіанти здійснення можуть застосовуватися на практиці без цих конкретних деталей. У інших випадках добре відомі структури і пристрої показані у формі блокових діаграм з метою сприяння опису одного або більше варіантів здійснення. Нижче розкриті різні аспекти опису. Повинно бути очевидним, що ідеї цього документа можуть бути втілені в широкому ряді форм і що будь-яка конкретна структура і/або функція описані в цьому документі тільки як зразкові. Основуючись на ідеях цього документа, кваліфікований фахівець в даній галузі техніки повинен зрозуміти, що аспект, описаний в цьому документі, може бути реалізований незалежно від будь-яких інших аспектів і що два або більше аспектів можуть бути об'єднані різними способами. Наприклад, пристрій може бути реалізований і/або спосіб може бути здійснений із застосуванням довільної кількості аспектів, викладених в цьому документі. Крім того, такий пристрій може бути реалізований і/або такий спосіб може бути здійснений із застосуванням іншої структури і/або функціональності, на доповнення до одного або більше аспектів, викладених в цьому документі, або замість них. Як приклад, багато які способи, пристрої, системи і апаратура, описані в цьому документі, описані в контексті застосування заголовка сигналу для ідентифікації типу базової станції, що передає бездротовий сигнал. Кваліфікованому фахівцю в даній галузі техніки буде ясно, що подібні методики можуть застосовуватися в інших середовищах зв'язку. При використанні в цьому документі, заголовок бездротової передачі являє собою сигнальне повідомлення, яке надає інформацію контрольного каналу і/або каналу керування для терміналів, що обслуговуються сусідньою базовою станцією (або, наприклад, для будь-якого термінала, що не обслуговується базовою станцією, яка здійснює бездротову передачу). Сусідні термінали можуть здійснювати демодуляцію заголовка з метою одержання операційних даних, що стосуються передавальної базової станції. Відповідно, при використанні в цьому документі, заголовок є відмінним від бездротових передач обслуговуючого стільника, включаючи широкомовні або одноадресні передачі, які містять дані для терміналів, що обслуговуються передавальною базовою станцією. Передачі обслуговуючого стільника демодулюються терміналами, які обслуговуються обслуговуючим стільником, з метою реалізації мобільних операцій, таких як пейджинг, відстежен 97428 14 ня розміщення, передача обслуговування, голосові служби і/або служби даних і т. д. При запланованому розміщенні точок бездротового доступу (АР) в мережі бездротового доступу (AN) звичайно розглядається положення, просторовий розподіл і характеристики передачі/прийому приймально-передавальних пристроїв. Одна з цілей запланованого розміщення полягає в скороченні перешкод між передавачами. Таким чином, наприклад, дві базові станції можуть бути рознесені в просторі на відстань, близьку до максимального діапазону передачі відповідних передавачів. Відповідно, можуть бути мінімізовані перешкоди, створювані однією базовою станцією для іншої базової станції. При непланованих або частково планованих розміщеннях АР, бездротові передавачі часто розміщуються безвідносно їх потужності передачі, напряму передачі і інших подібних характеристик. Навпаки, досить часто дві або більше АР, які передають однаково (наприклад, які передають, по суті, на 360 градусів), можуть знаходитися дуже близько одна до одної. Крім того, в середовищах з гетерогенною потужністю передачі AP з високою потужністю (наприклад, макростільник потужністю 20 ват) може бути розташована поблизу передавача з середньою або низькою потужністю (наприклад, пікостільник, фемтостільник і т. д. зі змінною потужністю передачі, наприклад 1 ват). Передавач з високою потужністю може бути джерелом значних перешкод для передавачів низької потужності. Крім того, залежно від близькості приймача до передавача(ів) низької потужності, також можуть з'являтися значні перешкоди для передавача високої потужності. Відповідно, накладення сигналів в частково планованих або непланованих середовищах і/або середовищах з гетерогенною потужністю передачі часто може являти собою значну проблему в порівнянні із звичайною запланованою AN макро-базових станцій. На доповнення до згаданого вище, BS обмеженого доступу (RA) можуть ускладнювати проблеми, що з'являються в результаті частково планованого або непланованого розміщення АР. RA BS можуть надавати вибірковий доступ для одного або більше термінальних пристроїв. RA BS також можуть називатися приватними BS, станціями закритої групи або деяким іншим схожим терміном. RA BS може бути корисною при приватному розміщенні в будинку, в офісі і т. д., що включає використання приватних мережних ресурсів для індивіда, бізнесу і т. п. Власники такої BS можуть не мати бажання, щоб ці ресурси використовувалися користувачами мобільної мережі із звичайним доступом; відповідно, RA BS може надавати доступ тільки для попередньо визначених пристроїв, зберігаючи ресурси для авторизованих користувачів. Незаплановані, гетерогенні і RA розміщення можуть привести до поганих геометричних характеристик бездротової AN. Навіть за відсутності обмежень на асоціювання, пристрій, який приймає дуже сильний сигнал від макро-BS, може віддати перевагу з'єднанню з піко-BS, оскільки піко-BS знаходиться "ближче" до термінала відносно втрат на трасі. Таким чином, піко-BS може обслуговува 15 ти термінал з порівнянною швидкістю передачі даних, при цьому створюючи менше перешкод в бездротовій AN. Однак термінал, що відстежує сигнал піко-BS (наприклад, заголовок, що містить інформацію керування і комплектування), буде піддаватися значним перешкодам від макро-BS, що приведе до низького відношення сигнал-шум (SNR) на терміналі (наприклад, піко-BS стає невиявлюваною для BS). Додаткові проблеми з'являються при введенні RA BS в середовище BS GA. У цьому випадку термінальний пристрій може розташовуватися дуже близько до BS, з якою він не має можливості з'єднатися. Відповідно, ця BS буде викликати дуже сильні перешкоди (і, наприклад, приводити до дуже низького SNR) для BS, обслуговуючої термінал (наприклад, для найближчої BS, з якою терміналу дозволено встановити з'єднання). У деяких випадках перешкода може бути настільки сильною, що приведе до падіння чутливість аналоговоцифрового перетворювача (AJO) в терміналі. Наприклад, компоненти термінала звичайно можуть настроюватися на основі сумарного рівня прийнятого сигналу плюс перешкоди (який, наприклад, може перевищувати рівень RA BS в наведеному вище сценарії). Рівень сигналу обслуговуючої BS може бути настільки низьким, що він буде нижчим за рівень шуму квантування. У цьому випадку, навіть якщо BS, що викликає перешкоди, присутня в інших частотних ресурсах (наприклад, в іншій поднесучій або множині поднесучих) відносно обслуговуючої BS, BS, що викликає перешкоди, все ще може зробити обслуговуючу BS невиявлюваною для термінала, при цьому остання маскується шумом квантування. З метою зменшення деяких перешкод в гетерогенних AN, деякі BS можуть здійснювати передачу на зниженій потужності в одному або більше діапазонах смуги частот передачі бездротового сигналу (або, наприклад, здійснювати передачу з нульовою потужністю в цих діапазонах, тобто бланкувати їх). У деяких аспектах опису, діапазони смуги частот передачі можуть включати в себе один або більше часових кадрів, частин смуги частот і/або кодових підсекцій бездротового сигналу. Як приклад, чергування бездротового сигналу, яке включає в себе кожний k-й часовий кадр сигналу (наприклад, кожний 8-й кадр може містити чергування в деяких системах), може бути зарезервованим або переважним для BS низької потужності і/або RA BS. Такі BS можуть здійснювати передачу на повній потужності для зарезервованого/переважного чергування. Інші BS, такі як макроі/або GA BS, можуть бланкувати/здійснювати передачу на зниженій потужності для обмеженого/переважного чергування, відповідно. Таким чином, термінали будуть одержувати менше перешкод (або взагалі не одержувати їх) щонайменше від макро-BS для обмеженого/переважного чергування. Це може надати перевагу в розділенні на стільники, оскільки набагато більше піко- і фемто-BS можуть використовувати ту ж саму смугу частот, яку в іншому випадку використовувала б тільки одна макростільникова BS, в результаті 97428 16 чого підвищується швидкість передачі даних, доступна в мережі. BS, що бланкують ділянки смуги частот передачі, можуть, відповідно до деяких аспектів опису, сповіщати про бланковані частини бездротового сигналу або про частини, що передаються на зниженій потужності. У одному з аспектів, в заголовку може здійснюватися широкомовна передача двійкового відображення, що явним чином вказує, які ділянки (наприклад, чергування) бланковані/передані на зниженій потужності. У іншому аспекті BS може вказувати резервовану їй кількість ділянок, при цьому конкретні ділянки неявним чином визначаються терміналом на основі їх кількості. Сповіщення може відправлятися в заголовку бездротового сигналу, в результаті чого термінали можуть одержувати сповіщення з використанням тільки потужності, достатньої для відстеження заголовка повідомлення. Щонайменше в одному з аспектів даного опису, заголовок бездротового сигналу (або, наприклад, інші дані бездротового сигналу, при необхідності) може передаватися з низьким повторним використанням ресурсів (або низьким повторним використанням), що називається заголовком з низьким повторним використанням (або передачею даних з низьким повторним використанням). При використанні в цьому документі, низьке повторне використання стосується використання тільки частини часових, частотних, кодових і/або символьних ресурсів конкретного часового циклу бездротового сигналу. Таким чином, наприклад, низьке повторне використання може включати передачу даних по трьох або менше з чотирьох підсмуг, асоційованих з одним часовим кадром конкретного часового циклу. Повне повторне використання (або, наприклад, відсутність повторного використання), з іншого боку, стосується використання всіх ресурсів щонайменше одного часового кадру конкретного часового циклу (факультативно, з виключенням частот буфера, використовуваних для зниження перешкод в суміжних частотних каналах). Таким чином, в наведеному вище прикладі повне повторне використання включає використання всіх чотирьох підсмуг частот для передачі даних. Інша проблема гетерогенних бездротових AN полягає в тому, що термінали можуть не мати інформації про те, з BS якого типу був одержаний сигнал. Таким чином, тільки на основі параметрів передачі, таких як втрата сигналу, перешкоди, втрати на траєкторії і т. д. для RA BS, термінал може вибрати з'єднання з мобільною мережею через RA BS. Значний час і кількість сигналів можуть бути втрачені при визначенні того, що термінал насправді не має авторизації на використання RA BS або має тільки обмежену авторизацію (наприклад, обмежену смугу частот, обмежену доступність додатків, обмежену мережну доступність і т. д.). Відповідно, додаткова втрата продуктивності може мати місце у випадку, коли RA і GA BS перекриваються в бездротовій AN. З метою розв'язання цієї проблеми, BS може передавати дані, які вказують, що передавальна BS являє собою GA або RA BS. Дані можуть бути включені в заголовок бездротового сигналу і можуть використовуватися 17 терміналом в процесі синхронізації з конкретною BS. На доповнення до вищесказаного, оскільки RA BS і невеликі, з низькою потужністю, GA BS можуть бути розміщені непланованим або частково планованим способом, то велика кількість таких BS може одночасно існувати в конкретній бездротовій AN (наприклад, сотні або навіть тисячі таких BS можуть існувати в густонаселених областях). Наприклад, якщо окремі домовласники встановлюють персональні RA BS для своїх будинків/квартир, аналогічно AP бездротової локальної мережі (WLAN) в своєму житловому приміщенні, то велика кількість таких BS може бути виявлена терміналом в житловому приміщенні (або, наприклад, багатоповерховому житловому будинку). В результаті може мати місце перекривання сигналів синхронізації, які звичайно містять деякі дані для розрізнення AP бездротових AN, що в результаті приводить до конфліктів ID. Для вирішення цієї проблеми в заголовок бездротового сигналу може бути вставлений унікальний або напівунікальний ID сектора. Термінал може відстежувати заголовок з метою одержання ID сектора і використання такого ID при виборі стільника, визначення передачі обслуговування, визначення активної множини BS і т. п. При використанні в цьому документі термін "унікальний" стосується коду або іншого відмітного ідентифікатора, який є унікальним серед всіх точок доступу бездротової мережі оператора або, факультативно, в межах кордонів конкретного штату або країни (наприклад, такий код може, факультативно, повторно використовуватися в різних країнах, в яких оператор розгортає інфраструктуру мережі, але не в межах одного і того ж штату/країни або в межах мережі того ж оператора). З іншого боку, "напівунікальний" стосується коду, який є відмітним щонайменше серед точок доступу в межах загальної зони розміщення або зони маршрутизації мережі або є відмітним щонайменше серед точок доступу, які спільно використовують загальний діапазон частот, застосовуваний в бездротовій мережі. При використанні в даній заявці, передбачається, що терміни "компонент", "модуль", "система" і ним подібні стосуються пов'язаної з комп'ютером сутності, яка являє собою апаратне забезпечення, програмне забезпечення, виконуване програмне забезпечення, апаратнопрограмне забезпечення, проміжне програмне забезпечення, мікрокод і/або довільну комбінацію вищепереліченого. Наприклад, модуль може являти собою процес, виконуваний процесором, процесор, об'єкт, виконуваний файл, потік виконання, програму і/або комп'ютер, але не обмежується перерахованим вище. Один або більше модулів можуть розміщуватися в межах процесу і/або потоку виконання, і модуль може бути локалізований на одному комп'ютері і/або бути розподілений між двома або більше комп'ютерами. Крім того, ці модулі можуть виконуватися з різних машиночитаних носіїв, на яких зберігаються різні структури даних. Модулі можуть взаємодіяти за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що включає один або більше па 97428 18 кетів даних (наприклад, дані від одного компонента, взаємодіючого за допомогою сигналу з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами). Крім того, компоненти або модулі, описані в цьому документі, можуть бути перегруповані і/або доповнені додатковими компонентами/модулями/системами з метою сприяння досягненню різних аспектів, цілей, переваг і т. д., описаних в цьому документі, і не обмежуються конкретними конфігураціями, представленими на конкретному кресленні, що буде ясно кваліфікованому фахівцю в даній галузі техніки. Крім того, різні аспекти описані в цьому документі в зв'язку з користувацьким терміналом (UT). Користувацький термінал також може називатися системою, абонентською установкою, абонентською станцією, мобільною станцією, мобільним телефоном, пристроєм мобільного зв'язку, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу (AT), агентом користувача (UA), користувацьким пристроєм або користувацьким обладнанням (UE). Абонентська станція може являти собою стільниковий телефон, бездротовий телефон, телефон з протоколом встановлення сеансу (SIP), станцію бездротового абонентського шлейфа (WLL), кишеньковий персональний комп'ютер (КПК), портативний пристрій, що має можливість бездротового з'єднання, або інший пристрій обробки, сполучений з бездротовим модемом, або подібним механізмом, що забезпечує бездротовий зв'язок з пристроєм обробки. У одному або більше типових варіантах здійснення описані функції можуть бути реалізовані у формі апаратного забезпечення, програмного забезпечення, апаратно-програмного забезпечення, проміжного програмного забезпечення, мікрокоду і/або довільної комбінації вищепереліченого. У випадку реалізації у вигляді програмного забезпечення, функції можуть зберігатися або передаватися у вигляді однієї або більше інструкцій або коду на машиночитаному носії. Машиночитані носії включають як комп'ютерні накопичувачі, так і середовища передачі, включаючи будь-яке середовище, сприяюче передачі комп'ютерної програми з одного місця в інше. Накопичувач може являти собою будь-який наявний засіб, до якого може мати доступ комп'ютер. Як необмежувальний приклад, такий машиночитаний носій може включати ОЗП, ПЗП, EEPROM, CD-ROM або інший оптичний дисковий носій, магнітний диск або інший магнітний запам'ятовуючий пристрій, смарт-карти і пристрої флеш-пам'яті (наприклад, карта, флешкарта, ключ-накопичувач і т. д.) або будь-який інший носій, який може бути використаний для перенесення або зберігання необхідних кодів програмних засобів у формі команд або структур даних і до якого може здійснюватися доступ комп'ютером. Також будь-яке з'єднання може називатися машиночитаним носієм. Наприклад, у випадку, якщо програмне забезпечення передається через веб-сайт, сервер або інше віддалене джерело з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової 19 абонентської лінії (DSL) або за допомогою бездротових технологій, таких як інфрачервоні хвилі, радіохвилі або мікрохвилі, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоні хвилі, радіохвилі або мікрохвилі, включаються у визначення носія. "Магнітний диск" і "диск" для цілей цього документа включають компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопі-диск і диск blu-ray, при цьому магнітні диски звичайно відтворюють дані магнітним способом, тоді як диски відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також повинні бути включені в рамки машиночитаних носіїв. У випадку реалізації у формі апаратного забезпечення різні ілюстративні логічні пристрої, логічні блоки, модулі і схеми пристроїв обробки, описані в зв'язку з аспектами, викладеними в цьому документі, можуть бути реалізовані або виконані за допомогою однієї або декількох спеціалізованих інтегральних мікросхем (ASIC), процесорів цифрової обробки сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), логічних елементів на дискретних компонентах або транзисторних логічних схем, дискретних апаратних компонентів, процесорів загального призначення, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, розроблених для виконання описаних в цьому документі функцій, або за допомогою комбінації вищепереліченого. Процесор загального призначення може являти собою мікропроцесор, але, як альтернатива, процесор може являти собою будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, у вигляді комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в поєднанні з ядром DSP або будь-якої іншої подібної конфігурації. Крім того, щонайменше один процесор може містити один або більше модулів, здатних виконувати один або більше етапів і/або дій, описаних в цьому документі. Крім того, різні аспекти або характеристики, описані в даному документі, можуть бути реалізовані у вигляді способу, пристрою або промислового виробу із застосуванням стандартних програмувальних і/або інженерних методик. Крім того, етапи і/або дії способу або алгоритму, описаного в зв'язку з викладеними в цьому документі аспектами, можуть бути напряму реалізовані в апаратному забезпеченні, модулі програмного забезпечення, виконуваному процесором, або у вигляді комбінації вищезгаданого. Крім того, в деяких аспектах етапи і/або дії способу або алгоритму можуть включати щонайменше одне з (або довільну комбінацію) множини кодів і/або інструкцій на машиночитаному носії і/або зчитуваному комп'ютером носії, які можуть бути включені в комп'ютерний програмний продукт. Передбачається, що термін "промисловий виріб" при використанні в даному 97428 20 документі охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, носія або засобу. Крім того, слово "типовий" в цьому документі використовується виключно в значенні "слугує як приклад, зразок або ілюстрація". Будь-який аспект, описаний в цьому документі як "типовий", не обов'язково повинен інтерпретуватися як переважний або переважний в порівнянні з іншими аспектами. Навпаки, використання слова "типовий" передбачає представлення концепцій в конкретному вигляді. Крім того, передбачається, що термін "або" означає включне "або", а не виключне "або". Тобто, якщо не вказане зворотне або якщо це не ясно з контексту, то передбачається, що фраза "X включає А або В" означає будь-яку з природно включних перестановок. Тобто, фраза "X включає А або В" є вірною для будь-якого з наступних випадків: X включає А; X включає В; або X включає як А, так і В. Крім того, однина в даній заявці і прикладеній формулі винаходу повинна, як правило, інтерпретуватися як така, що означає "один або більше", якщо не вказане зворотне або якщо не ясно з контексту, що використовується саме однина. При використанні в цьому документі, терміни "виводити" і "висновок" стосуються, по суті, способу міркування або одержання логічних висновків про стани системи, середовища і/або користувача на основі множини спостережень, зафіксованих за допомогою подій і/або даних. Висновок може бути використаний для визначення конкретного контексту або дії, або, наприклад, для генерації розподілу імовірностей по станах. Висновок може бути імовірнісним, тобто являти собою обчислення розподілу імовірностей по досліджуваних станах на основі розглядів даних і подій. "Висновок" також може стосуватися методик, використовуваних для складання подій більш високого рівня з множини подій і/або даних. Такий висновок в результаті дає створення нових подій або дій з множини спостережуваних подій і/або збережуваних даних про події, при цьому події можуть як бути, так і не бути взаємопов'язаними у часовій близькості, і події і дані можуть походити з одного або декількох джерел подій і даних. Тепер звернімося до креслень, де Фіг. 1 ілюструє систему бездротового зв'язку 100 з множиною BS 110 (наприклад, бездротових AP) і множиною терміналів 120 (наприклад, UT), яка може застосовуватися відповідно до одного або більше аспектів. BS (110) звичайно являє собою нерухому станцію, яка взаємодіє з терміналами і яка також може називатися точкою доступу, вузлом В (Node В) або деяким іншим терміном. Кожна BS 110 забезпечує покриття зв'язком конкретної географічної області, або області покриття, проілюстрованої на Фіг. 1 як три географічних області, позначені 102а, 102b і 102с. Термін "стільник" може стосуватися BS і/або її області покриття залежно від контексту, в якому використовується термін. З метою підвищення місткості системи, географічна область/область покриття BS може бути розділена на множину менших за розміром областей (наприклад, три менших за розміром області для стільни 21 ка 102а на Фіг. 1), 104а, 104b і 104с. Кожна область меншого розміру (104а, 104b, 104с) може служити як відповідна базова приймальнопередавальна підсистема (BTS). Термін "сектор" може стосуватися BTS і/або її області покриття залежно від контексту, в якому використовується термін. Для розділеного на сектори стільника BTS для всіх секторів такого стільника звичайно суміщені в межах базової станції цього стільника. Методики передачі, описані в цьому документі, можуть застосовуватися для системи з розділеними на сектори стільниками, а також для системи з не розділеними на сектори стільниками. Для простоти в наведеному нижче описі, якщо не вказане інше, термін "базова станція" використовується для загального позначення нерухомої станції, обслуговуючої стільник. Термінали 120 звичайно розосереджені по системі, і кожний термінал 120 може бути нерухомим або мобільним. Термінали 120 також можуть називатися мобільними станціями, користувацьким обладнанням, пристроями користувача або деяким іншим терміном, відповідно до описаного вище. Термінал 120 може являти собою бездротовий пристрій, кишеньковий персональний комп'ютер (КПК), карту бездротового модема і т. п. Кожний термінал 120 може взаємодіяти з нулем, однією або декількома базовими станціями 110 по низхідній лінії зв'язку (наприклад, FL) і висхідній лінії зв'язку (наприклад, RL) в довільний заданий момент часу. Низхідна лінія зв'язку стосується лінії зв'язку від базових станцій до терміналів і висхідна лінія зв'язку стосується лінії зв'язку від терміналів до базових станцій. При централізованій архітектурі системний контролер 130 сполучається з базовими станціями 110 і забезпечує координування і керування для BS 110. При розподіленій архітектурі BS 110 може взаємодіяти з ним по мірі необхідності (наприклад, за допомогою транзитної мережі, що зв'язує BS 110 і забезпечує можливість їх взаємодії). Передача даних по прямій лінії зв'язку часто має місце від однієї точки доступу до одного термінала доступу на максимальній швидкості передачі даних (або близькій до неї), яка може підтримуватися прямою лінією зв'язку і/або системою зв'язку. Додаткові канали прямої лінії зв'язку (наприклад, керуючий канал) можуть передаватися з декількох точок доступу на один термінал доступу. Передача даних по зворотній лінії зв'язку може мати місце від одного термінала доступу до однієї або більше точок доступу. Фіг. 2 являє собою ілюстрацію самоорганізовного або непланованого/частково планованого середовища бездротового зв'язку 200, відповідно до різних аспектів. Система 200 може включати одну або більше BS 202 в одному або більше стільниках і/або секторах, які приймають, передають, повторюють і т. д. сигнали бездротового зв'язку один одному і/або одному або більше мобільним пристроям 204. Згідно з проілюстрованим, кожна BS 202 може забезпечувати покриття зв'язком конкретної географічної області, проілюстрованої як чотири географічні області, позначені 206а, 206b, 206с і 206d. Кожна BS 202 може містити контур 97428 22 передавача і контур приймача, кожний з яких може, в свою чергу, містити множину компонентів, пов'язаних з передачею і прийомом сигналу (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), як буде ясно кваліфікованому фахівцю в даній галузі техніки. Мобільні пристрої 204 можуть являти собою, наприклад, стільникові телефони, смартфони, ноутбуки, портативні пристрої зв'язку, портативні обчислювальні пристрої, супутникове радіо, системи глобального позиціонування, КПК і/або будь-який інший пристрій, придатний для організації зв'язку через бездротову мережу 200. Система 200 може застосовуватися відповідно до різних аспектів, описаних в цьому документі, з метою сприяння забезпеченню і/або використанню синхронізованої передачі бездротового сигналу в середовищі бездротового зв'язку (200), відповідно до викладеного в цьому документі. Фіг. 3 ілюструє блокову діаграму типової системи 300, що включає гетерогенну AN відповідно до аспектів опису винаходу. Система 300 містить пристрій 302 передачі, який може конфігурувати бездротові сигнали, передані однією або більше AP (310A, 310В, 310С, 310D) бездротової AN. Зокрема, пристрій 302 передачі може конфігурувати заголовок таких бездротових сигналів з включенням інформації, сприяючої взаємодії з пристроями (304) в гетерогенній AN. У одному або більше аспектах даного опису, пристрій 302 передачі може містити комунікаційний процесор 306, який може генерувати заголовок бездротового сигналу. Заголовок може містити інформацію мережних службових сигналів. Така інформація може включати в себе сигнали синхронізації (наприклад, первинний канал синхронізації [PSC] і вторинний канал синхронізації [SSC] системи довгострокового розвитку [LTE] Проекту партнерства по розвитку мереж третього покоління [3GPP], PBCCH і SBCCH ультрамобільної широкосмугової системи [UMB] або інші сигнали синхронізації/комплектування інших мобільних мережних систем і т. д.), сигнали каналу керування (наприклад, прямий первинний широкомовний канал керування [F-PBCCH] і/або прямий вторинний широкомовний канал керування [F-SBCCH], використовувані в системі UMB) і т. п., придатні для конкретного типу бездротової AN (наприклад, LTE, UMB, глобальна система мобільного зв'язку [GSM], універсальна система мобільного зв'язку [UMTS], система широкосмугового множинного доступу з кодовим розділенням каналів [W-CDMA] і т. д.). Крім того, пристрій 302 передачі може містити модуль 308 контексту, який містить інформацію, що стосується визначеного типу передавальної BS (310A, 310В, 310С, 310D) в заголовку бездротового сигналу. Відповідно до деяких аспектів, інформація може містити дані, що вказують тип доступу передавальної BS 310А. Наприклад, один з розрядів може визначати, чи є передавальна BS 310A GA BS або RA BS. Відповідно, приймальний мобільний пристрій 304 може відстежувати заголовок бездротового сигналу з метою визначення того, чи повинен він мати доступ до передавальної BS 310А. Якщо дані вказують, що 23 BS є GA, то мобільний пристрій 304 може вибирати BS для взаємодії. Якщо дані вказують, що BS є RA, то мобільний пристрій 304 може спробувати одержати доступ до BS 310А, одержати додаткову інформацію, ігнорувати BS 310А (наприклад, якщо пристрій 304 визначає, що він не авторизований для доступу до RA BS) або може робити інші необхідні дії. У деяких аспектах опису, модуль 308 контексту може містити дані, ідентифікуючі тип доступу в контрольному сигналі комплектування заголовка бездротового сигналу (наприклад, контрольний сигнал TDM3 системи UMB), використовуваному для передачі інформації визначення системи. У інших аспектах дані можуть містити інформацію каналу керування, внесену в заголовок (наприклад, F-PBCCH, F-SBCCH і т. д.). Однак потрібно розуміти, що інформація, ідентифікуюча тип доступу передавальної BS, може бути внесена в будьяку придатну область заголовка бездротового сигналу відповідно до описаного в цьому документі або відповідно до відомого кваліфікованому фахівцю в даній галузі техніки на основі представленого в цьому документі контексту. Відповідно до деяких аспектів, мобільний пристрій 304 може запитувати передавальну BS 310А на предмет визначення, чи авторизований пристрій 304 для доступу до BS 310A. У запиті може передаватися ID-інформація мобільного пристрою 304 з метою ідентифікації пристрою 304. Як альтернатива, або на доповнення, запит може являти собою запит закритої групи доступу (CAG) RA BS (310A) з метою визначення того, чи авторизований пристрій 304 для доступу до RA BS 310А (310А). У деяких аспектах, у відповіді на запит може вказуватися, що мобільний пристрій 304 авторизований, не авторизований або має обмежений доступ. Обмежений доступ може включати в себе "м'яке" обмеження, яке вказує, що мобільний пристрій 304 може одержувати обмежене обслуговування від RA BS (310А). Обмежене обслуговування може включати, наприклад, тільки голосову службу, обмежені швидкості передачі даних для служб даних, обмежене підтримання додатків, обмежений доступ до мережі і т. д. Відповідь на запит RA BS (310A) може пересилатися за допомогою широкомовної передачі в окремій області заголовка бездротового сигналу або передаватися на мобільний пристрій 304 за допомогою одноадресного повідомлення. Відповідно до одного або більше наступних аспектів, модуль 308 контексту може містити унікальний або напівунікальний ID сектора, відповідно до описаного вище, передавальної BS 310А з інформацією, яка стосується певного типу BS (310А). Унікальний ID сектора може унікальним чином ідентифікувати BS (310A) в бездротовій AN або у всій мережі постачальника послуг (факультативно, обмеженій штатом або країною - в цьому випадку можуть мати місце конфлікти ID сектора в мережі оператора, але ID для цілей цього документа все ще буде вважатися унікальним, оскільки конфлікти не з'являються в одному і тому ж штаті або країні). Напівунікальний ID сектора може бути довільним унікальним ідентифікатором BS (310A) 97428 24 в межах області розміщення або відстежуваній області AN або щонайменше в певному діапазоні частот, використовуваному бездротовою AN. ID сектора може бути включений в заголовок бездротового сигналу з метою виділення передавальної BS 310А з множини інших BS (310А, 310В, 310С, 310D). Наприклад, якщо бездротова AN включає тисячі макро-, мікро-, піко-, фемто- і/або подібних BS, то використання звичайного ID для таких BS може привести до конфліктів ID для однієї або більше BS (наприклад, у випадку, коли звичайний ID має тільки десятки або декілька сотень унікальних значень). У одному з прикладів, як ID сектор може використовуватися 64-розрядний ID сектора. Однак потрібно розуміти, що різні інші кількості розрядів можуть використовуватися в межах рамок даного опису. Відповідно до деяких аспектів, мобільний пристрій 304 може використовувати ID сектора в функціях мобільності і зв'язку, таких як додавання сектора в активну множину, відправлення запитів на керування перешкодами, або в інших функціях, які можуть вимагати унікальної ідентифікації BS (310A, 310В, 310С, 310D) в бездротовій AN. ID сектора може бути вставлений в різні області заголовка бездротового сигналу. У деяких аспектах, бездротовий сигнал може бути відкалібрований за розміром для того, щоб він міг містити ID сектора. У інших аспектах, ID сектора може модулюватися в частинах бездротового сигналу, використовуваних для іншої інформації заголовка. Наприклад, ID може передаватися в почергових заголовках почергових суперкадрів бездротового сигналу. Як конкретний приклад, перший су пер кадр і заголовок можуть містити інформацію каналу керування (наприклад, F-SBCCH) в області (наприклад, кадрі) заголовка, а у другому суперкадрі і заголовку інформація каналу керування може замінятися ID сектора. Відповідно, мобільний пристрій 304 може приймати інформацію каналу керування і ID сектора в почергових суперкадрах бездротового сигналу. Потрібно розуміти, що в рамках даного опису може бути реалізована інша придатна модуляція каналу керування, або подібної інформації, і ID сектора. Щонайменше в деяких аспектах опису пристрій 302 передачі може додатково включати інформацію, ідентифікуючу бланковані області бездротового сигналу, в заголовок повідомлення. Наприклад, якщо макро-BS (310D) бланку є чергування бездротового сигналу з метою скорочення або усунення накладення з RA BS по чергуванню, то основані на часових рамках функції макро-BS (310D) можуть припинятися, якщо мобільний пристрій 304 чекає одержання інформації в бланкованому чергуванні. Такі основані на часових рамках функції можуть включати функції автоматичного запиту на повторення (ARQ), функції гібридного ARQ (HARQ) і т. п. Відповідно, пристрій передачі 302 може мати розклад бланкованих кадрів і ідентифікувати такі кадри, що дозволяє мобільному пристрою 304 розпізнавати такі кадри і відповідати відповідним чином. Як було описано, система 300 забезпечує декілька поліпшень в передачі ефірних (ОТА) пові 25 домлень з метою сприяння бездротовому зв'язку в гетерогенній бездротовій AN. Поліпшення можуть привести до ефективної взаємодії з однією або більше GA або RA BS. Крім того, за допомогою використання заголовка для передачі інформації, що стосується типу BS, ID і/або типу планування, мобільні пристрої 304 можуть брати участь в таких взаємодіях із застосуванням порівняно невеликої обробки (наприклад, тільки обробки, необхідної для аналізу заголовка повідомлення). Така конфігурація може знизити або мінімізувати споживання живлення в таких пристроях 304 і продовжити час роботи їх батареї. Відповідно, за допомогою систем 300 досягаються значні поліпшення в гетерогенній бездротовій AN. Фіг. 4 ілюструє блокову діаграму типової системи 400, що містить пристрій 402 передачі для конфігурування заголовка бездротового сигналу відповідно до додаткових аспектів. Пристрій передачі може містити інформацію, що стосується визначеного типу передавальної BS, відповідно до описаного в цьому документі. Інформація може включати тип доступу, унікальний ідентифікатор BS, інформацію планування і т. п. Така інформація і правила для конфігурування/передачі інформації можуть зберігатися в пам'яті 406. Пристрій передачі може містити комунікаційний процесор 404, який генерує заголовок для бездротового сигналу, переданого BS (414) бездротової AN. Крім того, модуль 412 контексту може містити інформацію, що стосується типу BS в заголовку. Відповідно до деяких аспектів, планувальник 408 контексту може запланувати щонайменше область заголовка, для вставлення у часовий або частотний підрозділ бездротового сигналу, який призначений для конкретного типу (414). Наприклад, чергування, зарезервоване для RA і/або GA BS з низькою/середньою потужністю, може використовуватися у випадку, якщо передавальна BS (414) кваліфікується як передавальна RA або GA BS. Крім того, якщо передавальна BS не кваліфікується як BS такого типу, то планувальник контексту може бланкувати зарезервоване чергування і запланувати вставлення заголовка в інші області бездротового сигналу. У деяких аспектах, модуль 410 структури повідомлення може визначати область бездротового сигналу, зарезервовану для передачі BS, що має тип, відмінний від типу передавальної BS. Як приклад вищезгаданого, якщо передавальна BS (наприклад, макро-GA BS) бланку є область бездротового сигналу (наприклад, чергування), зарезервовану для BS іншого типу (наприклад, RA або GA BS зі середньою/низькою потужністю), то модуль 410 структури повідомлення може ідентифікувати бланковану область в заголовку бездротового сигналу. Відповідно, мобільний пристрій, що стежить за заголовком, може ідентифікувати бланковану область. У деяких аспектах, зарезервована область бездротового сигналу може бути явним чином задана в двійковому відображенні. У інших аспектах, зарезервована область може бути задана неявно шляхом указания кількості часових інтервалів і/або частин діапазонів частот бездротового сигналу, що містять зарезервовану об 97428 26 ласть. Дана величина може неявним чином вказувати, які часові інтервали і/або частини діапазонів частот включені в зарезервовану область. Відповідно до інших аспектів, модуль 410 структури повідомлення може визначати зарезервовану область як частину інформації каналу керування передавальної BS, переданої в заголовку ОТА. У додаткових аспектах, модуль 410 може заміняти підмножину інформації каналу керування ідентифікуючою інформацією (наприклад, двійкове відображення, кількість зарезервованих інтервалів/частини діапазонів). Щонайменше в одному іншому аспекті модуль 410 може включати ідентифікуючу інформацію в сегмент бездротового сигналу, не асоційований з інформацією каналу керування BS. У деяких аспектах опису, модуль 412 контексту може визначати конкретний тип передавальної BS на основі, щонайменше частково, типу доступу такої BS. Наприклад, якщо BS є GA або RA BS, то тип BS може бути визначений як GA або RA (наприклад, персональна фемто-BS). Як альтернатива, або на доповнення, відмітний тип може бути визначений на основі, щонайменше частково, потужності передачі за умовчанням або розміру сектора BS. Наприклад, якщо BS обслуговує мікростільник або пікостільник, то BS може бути визначена як така, що має тип мікро- або піко-BS. Аналогічно, якщо BS передає з потужністю передачі за умовчанням, придатною для мікро- або піко-BS, то тип може бути визначений як мікро- або піко-BS. Тип BS (наприклад, макро-, мікро-, піко-, фемто-, GA, RA і т. д.) може бути вказаний з використанням відповідної інформації (наприклад, 1-розрядний номер, 3-розрядний номер і т. п.), включеної в заголовок бездротового сигналу. На доповнення до наведеного вище, система 400 може включати в себе бездротовий передавач 414, сполучений з пристроєм 402 передачі. Такий передавач 414 може використовуватися щонайменше для відправлення бездротового сигналу (наприклад, широкомовного, одноадресного) на віддалені пристрої (наприклад, мобільний термінал). Бездротовий передавач 414 може містити модулятор і бездротовий приймач-передавач BS бездротової AN. Бездротова AN може бути частиною системи UMB, системи довгострокового розвитку (LTE) Проекту партнерства по розвитку мереж третього покоління (3GPP), системи широкосмугового множинного доступу з кодовим розділенням каналів (W-CDMA) або будь-якої іншої придатної системи доступу до мобільного зв'язку, відповідно до описаного в цьому документі, відомої в техніці або яка буде відома кваліфікованому фахівцю в даній галузі техніки на основі представленого в цьому документі контексту. Фіг. 5 зображує приклад блокової діаграми 500 типових бездротових сигналів 502А, 502В, що містять бланковані області (506А, 506В), відповідно до деяких аспектів опису. Бланковані області (506А, 506В), показані у вигляді заштрихованих областей бездротових сигналів 502А, 502В, можуть сприяти зниженню перешкод в таких областях бездротового сигналу. Наприклад, BS конкретного типу (наприклад, макро-BS) може не 27 включати дані в такі області (506А, 506B) з метою зниження перешкод для BS з низькою потужністю і/або RA BS і надання таким BS можливості використовувати повну смугу частот таких областей (506А, 506B) повідомлень 502А, 502В. У одному з аспектів, бланковані області (506А, 506B) можуть містити єдине чергування (наприклад, в кожному восьмому кадрі) бездротового сигналу 502А, 502В. Як описано в цьому документі, BS може повідомляти про те, які області (506А, 506B) є бланкованими. Відповідно до певних аспектів даного опису, бланковані області 506А бездротового сигналу 502А можуть бути передбачені з постійною кількістю областей даних (наприклад, кадрів 504) між ними. У інших аспектах, бланковані області 506В можуть бути упаковані в кінці одного чергування і на початку іншого чергування, як показано для бездротового сигналу 502В. У останньому випадку основані на часових рамках функції (наприклад, ARQ, HARQ) можуть підтримуватися в послідовних областях бездротового сигналу, наприклад, до і після упакованих бланкованих областей 506В. При іншій організації положення бланкованих кадрів може бути неявним або явним чином визначене в даних, включених в заголовки бездротових сигналів 502А, 502В, з метою інформування приймальних пристроїв про цю організацію. В результаті включення такої інформації в заголовок бездротового сигналу приймальні пристрої можуть витрачати мінімальну потужність обробки для одержання такої інформації, що сприяє підвищенню ефективності бездротового зв'язку. Фіг. 6 зображує блокову діаграму типової системи 600, що включає в себе базову станцію 602, сконфігуровану для гетерогенної AN, і один або більше AT 604 (наприклад, мобільних пристроїв), відповідно до аспектів даного опису. Базова станція 602 може бути сконфігурована для сприяння ефективній взаємодії з AT 604 спільно з іншими BS (не показані) при різних конфігураціях потужності передачі і/або доступу. Наприклад, базова станція 602 може бути сконфігурована для включення в передачу інформації заголовка, ідентифікуючої конкретний тип базової станції 602. Тип може включати загальний або обмежений доступ, розмір стільники, унікальний ID стільника, визначену інформацію про планування і т. п. Базова станція 602 (наприклад, точка доступу, ...) може містити приймач 610, який приймає сигнал(и) і бездротові сигнали від одного або більше AT 604 за допомогою однієї або більше приймальних антен 606, і передавач 626, який передає закодовані/модульовані бездротові сигнали, надані модулятором 624, на один або більше AT 604 за допомогою передавальної(их) антени(н) 608. Приймач 610 може приймати інформацію від приймальних антен 606 і може додатково містити приймач сигналу (не показаний), який приймає дані, передані AT 604 по висхідній лінії зв'язку. Крім того, приймач 610 функціонально зв'язаний з демодулятором 612, який демодулює одержану інформацію. Оброблені демодулятором символи аналізуються комунікаційним процесором 614. Комунікаційний процесор 614 сполучений з пам'ят 97428 28 тю 616, в якій зберігається інформація, що стосується функцій, які надаються базовою станцією 602. У одному з варіантів, збережувана інформація може містити протоколи для розбору бездротових сигналів і планування передач по прямій лінії зв'язку (FL) і RL для однієї або більше часових і/або частотних складових сигналу. Зокрема, збережувана інформація може міститиправила для планування вставлення інформації заголовка в попередньо визначену область бездротового сигналу, бланкування однієї або більше областей бездротового сигналу, ідентифікації визначеного типу BS В заголовку, надання інформації про доступ і т. п., відповідно до описаного в цьому документі. Відповідно до деяких аспектів, комунікаційний процесор 614 може генерувати для бездротових сигналів заголовок повідомлення, що містить щонайменше службову інформацію мережі (наприклад, сигнали синхронізації, інформацію каналу керування). Крім того, комунікаційний процесор 614 може бути сполучений з модулем 618 контексту, який може включати інформацію, що стосується визначеного типу BS, в заголовок, згенерований комунікаційним процесором 614, відповідно до описаного в цьому документі. Така інформація може включати розряд(и), ідентифікуючий(і) тип доступу (наприклад, RA, GA) BS і/або, потужність передачі або розміри стільника BS (наприклад, макро-, мікро-, піко-, фемто-). Інформація може додатково містити ID сектора, використовуваний для ідентифікації базової станції 602 серед великої кількості інших базових станцій в бездротовій AN або в мережі постачальника послуг. Крім того, інформація може включати організацію планування, придатну для успішної комунікації в гетерогенній бездротовій AN. Комунікаційний процесор 614 може бути додатково сполучений з модулем 620 структури повідомлення, який ідентифікує області бездротового сигналу, переданого базовою станцією 602, зарезервовані для передачі іншими типами BS, відповідно до описаного в цьому документі. Ідентифікація може бути явною (наприклад, використання двійкового відображення, яке ідентифікує положення і/або часовий інтервал/частину діапазону частот) або неявною (наприклад, включати кількість таких областей) і може бути включена в області каналу керування заголовка бездротового сигналу. Крім того, комунікаційний процесор 614 може бути сполучений з планувальником 622 контексту, який вставляє одну або більше областей заголовка бездротового сигналу в сегменти повідомлення, призначені для типу базової станції 602. Наприклад, заголовок може бути вставлений в область повідомлення, призначену для RA BS, якщо базова станція є RA BS. За рахунок включення інформації, ідентифікуючої тип базової станції 602, в заголовок бездротового сигналу, AT 604 може(уть) визначати, чи здійснювати доступ до базової станції 602, яким чином одержувати і відповідати на основані на часових рамках функції і яким чином ідентифікувати базову станцію 602, шляхом аналізу тільки заголовка. Відповідно, така інформація, що передається великою кількістю 29 таких базових станцій 602 в гетерогенній бездротовій AN, може бути проаналізована з використанням мінімальної потужності обробки в AT 604. Фіг. 7 зображує блокову діаграму типової системи 700, що включає в себе мобільний термінал 702, сконфігурований для сприяння поліпшенню зв'язку в гетерогенній AN. Мобільний термінал 702 може бути сконфігурований для бездротового з'єднання з однією або більше базовими станціями 704 (наприклад, точками доступу) бездротової AN. Мобільний термінал 702 може приймати бездротові сигнали від базової станції 704 по FL-каналу і відповідати за допомогою бездротових сигналів по RL-каналу, відповідно до відомого в техніці. Крім того, мобільний термінал 702 може одержувати інформацію заголовка, передану базовою станцією 704, шляхом сканування вибраних областей бездротового сигналу, на основі параметрів (наприклад, потужності передачі, GA, RA) базової станції 704. Крім того, мобільний термінал 702 може витягувати із заголовка інформацію, ідентифікуючу конкретний тип базової станції 704. У деяких аспектах, мобільний термінал 702 може використовувати інформацію для одержання статусу доступу мобільного термінала 702 відносно базової станції 704. Мобільний термінал 702 містить щонайменше одну антену 706 (наприклад, приймач передачі або групу таких приймачів, що має вхідний інтерфейс), за допомогою якої приймає сигнал (наприклад, для ефірної [ОТА] передачі), і приймач(і) 708, який(і) виконує(ють) типові дії (наприклад, фільтрує, посилює, перетворює з пониженням частоти і т. д.) над одержаним сигналом. Як правило, антена 706 і передавач 726 (спільно звані приймачем-передавачем) можуть бути сконфігуровані для сприяння обміну бездротовими даними з базовою(ими) станцією(ями) 704. Згідно щонайменше з декількома аспектами, процесор(и) 712 даних може(уть) сканувати одну або більше областей прийнятого повідомлення з метою пошуку заголовка повідомлення. Процесор(и) 712 даних може(уть) витягувати інформацію із заголовка з метою ідентифікації конкретного типу BS 704. Антена 706 і приймач(і) 708 також можуть бути сполучені з демодулятором 710, який демодулює прийняті символи і передає їх процесору(ам) 712 даних для аналізу. Потрібно розуміти, що процесор(и) 712 даних може(уть) керувати і/або звертатися до одного або більше компонентів (706, 708, 710, 714, 716, 718, 720, 722, 724, 726) мобільного термінала 702. Крім того, процесор(и) 712 даних може(уть) виконувати один або більше модулів, додатків, підсистем і т. п. (714, 718, 720, 722), які містять інформацію або засоби керування, що стосуються виконання функцій мобільного термінала 702. Наприклад, такі функції можуть включати в себе сканування прийнятих бездротових сигналів з метою визначення типу базової станції 704, ідентифікатора базової станції 704 і/або планування каналів для базової станції 704. Крім того, функції можуть включати в себе доступ до базової станції 704, включення базової станції 704 в активну множину, запит у базової станції 704 статусу доступу і 97428 30 подібні операції, відповідно до описаного в цьому документі. Мобільний термінал 702 може додатково містити пам'ять 716, функціонально сполучену з процесором(ами) 712 даних. У пам'яті 716 можуть зберігатися дані, призначені для передачі, прийому і т. п., і інструкції, придатні для організації бездротового зв'язку з віддаленим пристроєм (704). Крім того, в пам'яті 716 можуть зберігатися модулі, додатки, підсистеми і т. д. (714, 718, 720, 722), виконувані процесором(ами) 712, відповідно до описаного вище. Відповідно до деяких аспектів, антена(и) 706 може(уть) одержувати бездротовий сигнал з сектора (704) бездротової AN. Процесор(и) 712 даних може(уть) сканувати область бездротового сигналу з метою одержання заголовка повідомлення і інформації, ідентифікуючої тип базової станції 704. Наприклад, процесор(и) 712 даних може(уть) визначати, чи є базова станція 704 RA BS, GA BS або BS з обмеженим доступом (LA), на основі, щонайменше частково, ідентифікуючої тип інформації. У останньому випадку, коли визначено, що базова станція 704 є обмеженою, модуль 718 запиту може використовувати одноадресне повідомлення для одержання статусу доступу мобільного термінала 702 з базової станції 704. Статус може містити інформацію, яка вказує, чи включений мобільний термінал 704 в CAG. Як альтернатива, або на доповнення, відповідь на одноадресне повідомлення може містити CAG. У цьому випадку, процесор(и) 712 даних може(уть) визначати, чи включений мобільний термінал 702 в CAG базової станції 704. Модуль 714 доступу може активувати базову станцію 704 на основі, щонайменше частково, визначеного типу базової станції 704 (наприклад, якщо мобільний термінал 702 включений в CAG). Відповідно до додаткових аспектів, процесор(и) 712 даних може(уть) витягувати ID сектора із заголовка бездротового сигналу. ID сектора може унікальним чином ідентифікувати базову станцію 704 в конкретній відстежуваній області або області розміщення мережі постачальника послуг, або в конкретному діапазоні частот, використовуваному в такій мережі (наприклад, напівунікальний ID сектора, відповідно до визначеного в цьому документі), або може унікальним чином ідентифікувати базову станцію 704 серед всіх інших таких базових станцій в мережі постачальник послуг загалом (наприклад, унікальний ID, відповідно до визначеного в цьому документі). Крім того, модуль 720 якості зв'язку може відправляти ID сектора разом із запитом на зниження перешкод. Наприклад, якщо сигнали від базової станції 704 викликають перешкоди для мобільного термінала 702, то ID сектора може передаватися разом з повідомленням про використання ресурсів (RUM), в якому запитується зниження потужності передачі по одному або більше канальних ресурсах, використовуваних мобільним терміналом 702. У інших аспектах, модуль 722 передачі обслуговування може додавати ID сектора в активну множину BS, керовану мобільним терміналом 702. Крім того, ID сектора також може використовуватися в реаліза 31 ції визначення передачі обслуговування (наприклад, на базову станцію 704 або від неї). Відповідно до одного або більше додаткових аспектів, процесор(и) 712 даних може(уть) сканувати почергові заголовки бездротового сигналу з метою одержання різної інформації. Наприклад, якщо інформація, ідентифікуюча тип базової станції 704, модульована з іншою інформацією (наприклад, інформацією каналу керування), то ідентифікуюча інформація може відстежуватися, наприклад, в заголовках, що мають непарний номер, тоді як інша інформація може прийматися в заголовках, що мають парний номер. Щонайменше в одному аспекті інформація планування, що стосується гетерогенної бездротової AN, може бути витягнута із заголовка(ів) бездротового сигналу. Наприклад, може бути ідентифікована інформація, що визначає бланковані сегменти бездротового сигналу. У одному з аспектів, демодулятор 710 може декодувати двійкове відображення, ідентифікуюче ці бланковані сегменти. У інших аспектах, процесор(и) 712 даних може(уть) неявним чином визначати бланковані сегменти на основі заданого числа таких сегментів, наприклад, шляхом звертання до довідкової таблиці, яка відображає число на конкретні сегменти бездротового сигналу. При ідентифікації бланкованих сегментів основані на часових рамках функції можуть бути проаналізовані відносно інших сегментів бездротового сигналу, таких як попередні сегменти і/або сегменти, що ідуть за бланкованими сегментами. , Вищезазначені системи були описані відносно взаємодії між декількома компонентами, модулями і/або інтерфейсами зв'язку. Потрібно розуміти, що такі системи і компоненти/модулі/інтерфейси можуть включати компоненти і субкомпонента, визначені в цьому відношенні, деякі визначені компоненти або субкомпоненти і/або додаткові компоненти. Наприклад, система могла б містити пристрій 402 передачі, передавач 414 і мобільний пристрій 304, або іншу комбінацію цих і інших компонентів. Субкомпоненти також могли б бути реалізовані як компоненти, комунікаційно сполучені з іншими компонентами, відмінними від тих, що містяться в батьківських компонентах. Крім того, потрібно зазначити, що один або більше компонентів можуть бути об'єднані в один компонент, що забезпечує сумарну функціональність. Наприклад, комунікаційний процесор 306 може містити модуль 308 контексту, або навпаки, з метою сприяння генерації заголовка і включенню інформації, ідентифікуючої тип BS, в заголовок за допомогою одного компонента. Компоненти також можуть взаємодіяти з одним або більше іншими компонентами, не описаними конкретно в цьому документі, але відомими кваліфікованим фахівцям в даній галузі техніки. Крім того, як буде зрозуміло, різні частини описаних вище систем і способів, описаних нижче, можуть включати (або складатися з них) компоненти, субкомпонента, процеси, засоби, методології або механізми на основі штучного інтелекту або знань, або правил (наприклад, метод опорних векторів, нейронні мережі, експертні системи, Байє 97428 32 сівські довірчі системи, нечітка логіка, системи синтезу даних, класифікатори...). Такі компоненти, в числі інших і на доповнення до вже описаних в цьому документі, можуть автоматизувати певні механізми або процеси, виконувані в зв'язку з описаним вище, з метою підвищення адаптивності, ефективності і інтелектуальності частин систем і способів. Беручи до уваги описані вище типові системи, методології, які можуть бути реалізовані відповідно до опису винаходу, стануть зрозуміліші при розгляді блок-схем, представлених на Фіг. 8-11. Хоч для цілей простоти пояснення методології показані і описані як послідовності блоків, потрібно розуміти, що об'єкт винаходу, що заявляється, не обмежується порядком блоків, оскільки деякі блоки можуть виконуватися в іншому порядку і/або одночасно з іншими блоками, що буде відрізнятися від порядку, зображеного і описаного в цьому документі. Більше того, не всі проілюстровані блоки можуть вимагатися для реалізації методологій, описаних нижче в цьому документі. Крім того, потрібно також розуміти, що методології, описані нижче в цьому документі і у всій специфікації, можуть зберігатися на промислових виробах з метою сприяння транспортуванню і передачі таких методологій на комп'ютери. Передбачається, що термін "промисловий виріб" при використанні в цьому документі охоплює комп'ютерну програму, до якої може здійснюватися доступ з будь-якого зчитуваного комп'ютером пристрою, пристрою, об'єднаного з носієм, або запам'ятовуючого пристрою. Фіг. 8 і 8А ілюструють блок-схеми типових способів 800, 800А для забезпечення поліпшення бездротового зв'язку в гетерогенних мережах АР. У способі 800, на етапі 802, може генеруватися заголовок для повідомлення, яке передається через ОТА, при цьому такий заголовок містить щонайменше службову інформацію мережі. Крім того, на етапі 804 в способі 800 може включатися в заголовок інформація, що стосується конкретного типу передавальної BS. Інформація може включати в себе тип доступу BS, ID сектора BS, інформацію планування для BS і т. п., відповідно до описаного в цьому документі. У деяких аспектах, тип доступу може вказувати тип GA або RA для BS або розмір сектора/потужності передачі BS. У певних аспектах, тип доступу може додатково включати в себе CAG для BS, що дозволяє приймальним пристроям визначити, чи авторизовані вони для доступу до BS. Відповідно, інформація, використовувана для сприяння взаємодії в гетерогенній бездротовій AN або зниженню перешкод в такій AN, може бути одержана шляхом відстеження заголовка бездротового сигналу, в результаті чого мінімізується потужність, що витрачається на обробку для терміналів, взаємодіючих з AP в бездротовій AN. У способі 800А, на етапі 802А, може формуватися множина ресурсів бездротового сигналу, зарезервованих для BS, що мають тип, відмінний від типу BS, яка передає бездротовий сигнал. Такі ресурси можуть включати відповідні часові, частотні, кодові, сигнальні і інші подібні ресурси або їх комбінацію. Крім того, зарезервовані ресурси мо 33 жуть являти собою ресурси з повним повторним використанням (наприклад, якщо по встановленому ресурсу передається одна множина даних) або ресурси з частковим повторним використанням (наприклад, які використовують підмножини встановленого ресурсу, а не весь заданий ресурс, для передачі множини даних, що дозволяє, наприклад, множині BS передавати дані з використанням встановленого ресурсу). Відповідно до деяких аспектів, передавальна BS може бути сконфігурована для передачі на зниженій потужності в зарезервованій множині ресурсів або для бланкування таких ресурсів (наприклад, передачі на нульовій потужності). На етапі 804А способу 800А може виконуватися передача даних, ідентифікуючих множину зарезервованих ресурсів в бездротовому сигналі. Відповідно, термінали, що приймають сигнал, можуть визначити ресурси, які передавальна BS буде бланку вати або по яких передача буде здійснюватися на зниженій потужності. Термінали можуть використовувати зарезервовані ресурси, якщо вони обслуговуються BS, відмінною від передавальної BS (або, наприклад, BS з іншим типом доступу, типом потужності передачі, типом повторного використання або іншим відповідним типом BS відносно передавальної BS) з метою керування перешкодами або керування мобільністю. Як приклад, термінал може інформувати обслуговуючу BS про бланковані ресурси. Обслуговуюча BS може потім запланувати передачу даних з високим QoS по зарезервованих ресурсах з метою зниження перешкод від передавальної BS. Крім того, обслуговуюча BS може знизити потужність передачі по таких ресурсах в результаті зниження рівня перешкод, що приведе до зниження рівня перешкод, які викликаються обслуговуючою BS для інших сусідніх терміналів. Фіг. 9 зображує блок-схему типової методології 900 для надання інформації про тип B S B заголовку повідомлення з метою підвищення надійності бездротового зв'язку. На етапі 902 способу 900 в заголовку бездротового сигналу можуть передаватися символи, ідентифікуючі тип передавальної BS. На етапі 904 способу 900 може, факультативно, виконуватися планування щонайменше області заголовка в кадрі бездротового сигналу, спеціально виділеній для типу передавальної BS. Наприклад, заголовок або його частина можуть бути заплановані для передачі в кадрі або кадрах, призначених для RA BS, GA BS, BS з низькою/середньою потужністю і т. п. Таке розміщення може значно знизити перешкоди для віддалених пристроїв щонайменше в призначених областях бездротового сигналу. На етапі 906 способу 900 в заголовок можуть вноситися дані, які ідентифікують тип доступу, тип потужності передачі і тип повторного використання для BS. Наприклад, дані можуть вказувати, чи є BS RA або GA BS. Як альтернатива, або на доповнення, дані можуть вказувати, чи є BS макро-, мікро-, піко- або фемто-BS, або чи застосовує BS повне повторне використання або часткове повторне використання. У додаткових аспектах, дані можуть додатково містити інформацію, що вказує, які при 97428 34 строї мають право на доступ до BS, що зменшує кількість сигналів, яку мобільному терміналу потрібно передати при визначенні авторизації на доступ. На етапі 908 способу 900 в дані заголовка може вноситися інформація унікального або напівунікального ID сектора (відповідно до визначеного в цьому документі). ID сектора може бути запланований для передачі в конкретній області заголовка, призначеній для такої інформації, може модулюватися з іншою інформацією (наприклад, інформацією керуючого каналу) в одному або більше заголовках бездротового сигналу і т. п., відповідно до описаного в цьому документі. Дані ID сектори можуть сприяти визначенню мобільності (наприклад, передачі обслуговування, керуванню активною множиною і т. д.) і/або зниженню перешкод (наприклад, RUM-повідомлення) в гетерогенній бездротовій AN,що включає невелику або велику кількість АР. На етапі 910 способу 900 може проводитися ідентифікація області бездротового сигналу, зарезервованої для BS, що мають тип, відмінний від типу передавальної BS. Наприклад, в заголовку можуть вказуватися визначені області бездротового сигналу, які бланкуються передавальною BS. Таке указания може міститися в двійковому відображенні, що явним чином задає таку(і) область(і) бездротового сигналу, або в одному або більше розрядах, що визначають кількість таких областей, відповідно до описаного в цьому документі. Як було описано, спосіб 900 може сприяти ефективному бездротовому зв'язку в гетерогенних мережах шляхом включення інформації про тип в заголовок повідомлення, звичайно відстежуваний близькорозташованими мобільними пристроями. Фіг. 10 ілюструє блок-схему типової методології 1000 для доступу до інформації про тип BS в бездротовому сигналі, відповідно до деяких аспектів, викладених в цьому документі. На етапі 1002 способу 1000 може виконуватися одержання бездротового сигналу з сектора бездротової AN. На етапі 1004 способу 1000 може виконуватися сканування однієї або більше областей бездротового сигналу з метою пошуку системних даних. На етапі 1006 способу 1000 може виконуватися витягання з системних даних інформації, яка визначає тип доступу, унікальний або напівунікальний ID сектора або зарезервовані ресурси сигналу, що стосуються BS, яка видала бездротовий сигнал. Тип доступу може використовуватися для визначення того, чи дозволений доступ до BS, до відправлення сигналів на BS для запиту такого доступу. Крім того, інформація про визначений тип може використовуватися для ідентифікації BS в бездротовій AN, наприклад, з метою керування мобільністю і/або перешкодами. Крім того, інформація, витягнута з системних даних, може бути використана для висновку про протоколи планування, наприклад, про бланковані області бездротового сигналу або області, передані на зниженій потужності. Такі протоколи планування можуть застосовуватися для керування мобільністю, для уникнення перешкод або, в деяких аспектах, для основаних на часових рамках функцій бездротової AN (наприклад, функ 35 цій HARQ), відповідно до описаного в цьому документі. Фіг. 11 зображує блок-схему типової методології 1100 для доступу до інформації про тип BS в бездротовому сигналі і її використання, відповідно до додаткових аспектів. На етапі 1102 способу 1100 може виконуватися витягання інформації про тип BS із заголовка прийнятого бездротового сигналу. На етапі 1104 способу 1100 може виконуватися доступ до BS, частково на основі інформації про тип BS. Наприклад, якщо інформація про тип вказує, що BS є GA BS, то може бути зроблений висновок про авторизацію на доступ до BS. .Якщо інформація про тип вказує, що BS є RA BS, то на приймальному пристрої може бути визначена авторизація на доступ, або ж для визначення такої авторизації може бути виконаний додатковий обмін сигналами з BS. На етапі 1106 способу 1100 може виконуватися запит BS про статус доступу. У результатах запиту може вказуватися статус авторизації або міра авторизації. Наприклад, міра може вказувати на відсутність авторизації або на обмежену авторизацію. У останньому випадку авторизація може бути обмежена конкретним видом зв'язку (наприклад, тільки голосовий), конкретною швидкістю передачі даних, використанням конкретних додатків, доступом до конкретної мережі і/або подібними параметрами. На етапі 1108 способу 1100 може виконуватися одержання унікального або напівунікального ID сектора із заголовка. ID сектора може використовуватися в керуванні мобільністю і/або керуванні перешкодами, відповідно до описаного в цьому документі. На етапі 1110 способу 1100 може виконуватися ідентифікація області бездротового сигналу, бланкованої передавальною BS. Бланковані області можуть використовуватися, наприклад, для відстеження інших BS зі зниженим рівнем перешкод. У інших аспектах, бланковані області можуть бути ідентифіковані і оброблені спільно з основаними на часових рамках функціями BS. На етапі 1112 способу 1100 може виконуватися використання бланкованої області для керування мобільністю або перешкодами. Наприклад, для терміналів може виконуватися передача обслуговування на обслуговуючу BS, що застосовує бланковані ресурси або ресурси, що передаються на зниженій потужності BS, через більш низький рівень перешкод на цих ресурсах. Як ще один приклад, термінал може повідомляти про бланковану область поточній обслуговуючій BS спільно з керуванням перешкодами (наприклад, для перемикання на бланковані ресурси). Відповідно до описаного, спосіб 1100 може сприяти ефективному зв'язку з бездротовими AP шляхом ідентифікації типу AP із заголовка повідомлення і взаємодії, або утримання від взаємодії, з AP таким чином, який відповідає типу. Фіг. 12 і 12А ілюструють блокові діаграми типових систем 1200, 1200А, які забезпечують поліпшення бездротового зв'язку відповідно до деяких аспектів даного опису. Система 1200 може містити засіб 1202 для генерації заголовка бездротового сигналу. Крім того, система 1200 може міс 97428 36 тити засіб 1204 для включення інформації про тип BS В заголовок. Інформація про тип може включати в себе тип доступу BS, а також інформацію, яка визначає пристрої, авторизовані для доступу до BS. Крім того, інформація може включати в себе інформацію ID, унікальним чином ідентифікуючу BS серед великої кількості інших BS в бездротовій AN, або множині бездротових AN, або інших BS В мережі провайдера. Крім того, інформація може містити інформацію про планування, специфічну для конкретного типу зв'язку і призначену для зниження перешкод в бездротовій AN для різних типів BS (наприклад, RA і GA BS, BS з високою потужністю і низькою потужністю і т. д.). Система 1200А може містити засіб 1202А для установлення множини ресурсів бездротового сигналу, які зарезервовані для BS, що мають тип, відмінний від типу BS, яка передає бездротовий сигнал. Як альтернатива, ресурси можуть бути зарезервовані для типу BS, відмінного від типу передавальної BS (наприклад, інший тип потужності передачі, тип доступу, тип повторного використання). Відповідно до деяких аспектів, передавальна BS, або BS, що має загальну з нею потужність передачі, тип повторного використання або тип доступу, може бути сконфігурована для бланкування або передачі на зниженій потужності в зарезервованих ресурсах. На доповнення до вказаного вище, система 1200А може містити засіб 1204А для включення в бездротовий сигнал даних, які ідентифікують зарезервовані ресурси. Дані можуть бути включені в системні дані, які звичайно доступні терміналам в області покриття передавальної BS. У деяких аспектах, дані можуть бути включені в заголовок бездротового сигналу, факультативно, в заголовок для повторного використання. Фіг. 13 ілюструє блокову діаграму типової системи 1300, яка одержує доступ до інформації про тип BS в заголовку повідомлення і використовує її для поліпшення обміну бездротовими даними. Система 1300 може містити засіб 1302 для одержання бездротового сигналу. Такий засіб 1302 може включати в себе бездротову антену, приймач, демодулятор, процесор(и), пам'ять і/або подібні компоненти для прийому і інтерпретації бездротового сигналу в середовищі бездротового зв'язку. Крім того, система 1300 може містити засіб 1304 для сканування областей бездротового сигналу. Засіб 1304 може містити інструкції для ідентифікації заголовка бездротового сигналу на основі просканованих областей. Крім того, система 1300 може додатково містити засіб 1306 для витягання інформації із заголовка бездротового сигналу. У деяких аспектах, засіб 1306 може бути сконфігурований для вибірного витягання інформації, що ідентифікує тип BS, яка передає бездротовий сигнал. У інших аспектах, засіб 1306 може бути сконфігурований для вибірного витягання із заголовка унікального або напівунікального ID сектора (відповідно до визначеного в цьому документі) передавальної BS. Відповідно до додаткових аспектів, засіб 1306 може бути сконфігурований для вибірного витягання інформації про планування, що стосується бланкованих областей бездротово 37 го сигналу або областей, призначених для BS конкретного типу, і т. п. В одному або більше інших аспектах, засіб 1306 може бути сконфігурований для витягання комбінації вищезгаданої інформації. Описане вище включає в себе приклади одного або більше аспектів заявлюваного винаходу. Очевидно, що неможливо описати всі мислимі комбінації компонентів або методологій з метою опису розкриття, але при цьому фахівець в даній галузі техніки може усвідомлювати можливість різних додаткових комбінацій і перетворень заяв 97428 38 люваного винаходу. Відповідно, передбачається, що описаний заявлюваний винахід охоплює всі подібні зміни, модифікації і варіації, які знаходяться в рамках форми і обсягу прикладеної формули винаходу. Крім того, при використанні терміну "включає в себе" в докладному описі і формулі винаходу передбачається, що цей термін використовується в тому ж значенні, що і термін "містить", відповідно до інтерпретації терміна "містить" при використанні як проміжного слова в пункті формули винаходу. 39 97428 40 41 97428 42 43 97428 44 45 97428 46 47 97428 48 49 97428 50 51 97428 52 53 97428 54 55 97428 56 57 Комп’ютерна верстка Д. Шеверун 97428 Підписне 58 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
