Мікроін’єктор

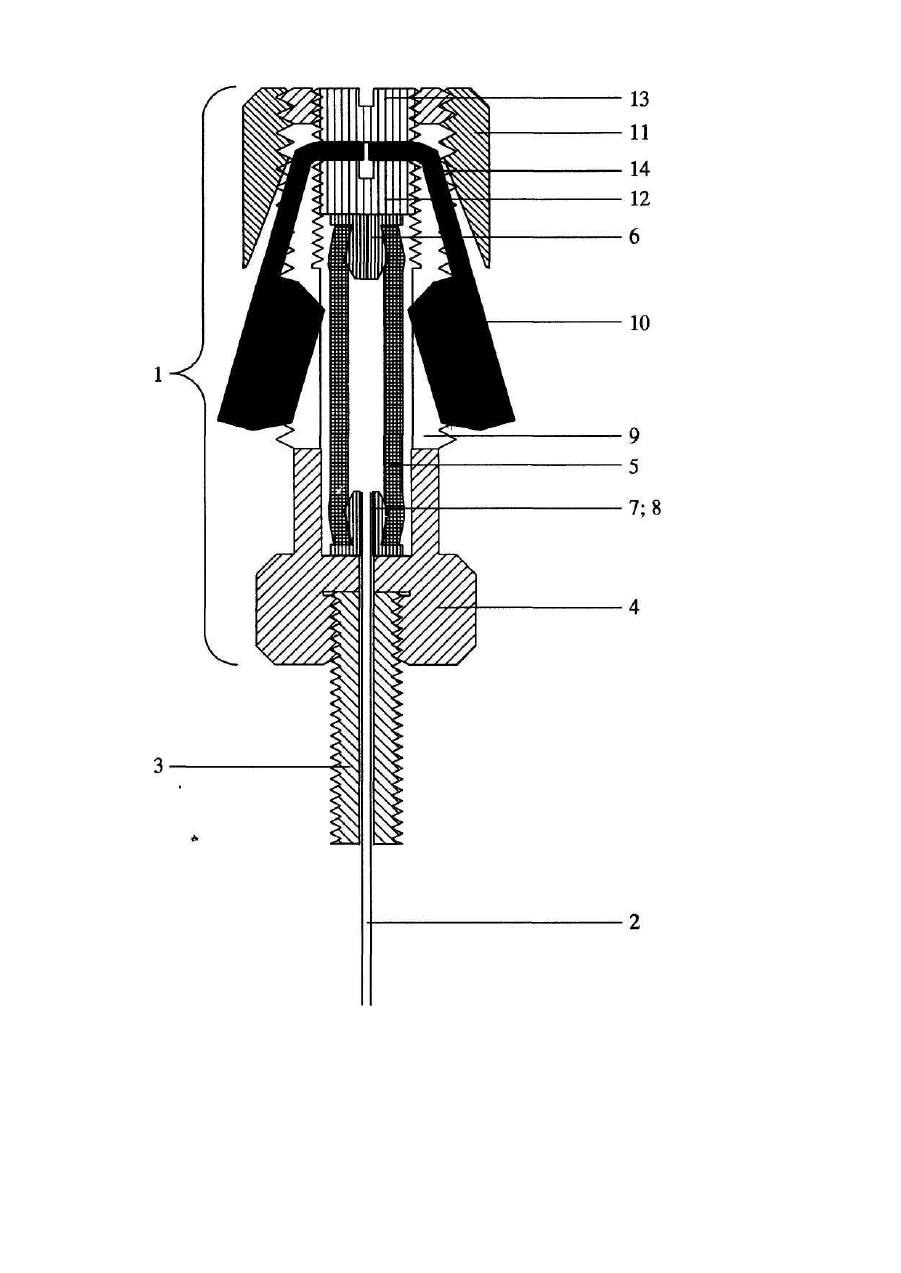

Изобретение относится к области медицины и биологии, в частности к устройствам для микроинъекций химических веществ в мозг свободно движущи хся экспериментальных животных. Известен игольный инъектор, содержащий механизм подачи доз, соединенный с канюлей, вставляемой в мозг экспериментального животного через направляющее основание, закрепленное на черепе животного. В качестве механизма подачи доз используют нагнетающий шприц, который соединяют с канюлей посредством длинной эластичной трубки [1]. Существенными недостатками такого инъектора являются следующие: 1.) Лабораторное животное, в качестве которого используют крыс, посредством эластичной трубки "привязано" к шприцу, что ограничивает подвижность животного и способность выполнения им свободного движения, т.е. животное находится в неестественном положении, что может выявить нежелательные реакции животных и ошибки в эксперименте. 2.) В известном устройстве канюля жестко не закреплена на голове животного, она просто вставлена в направляющее основание. Поэтому при естественном движении (например, чесании головы животным) животное может вырвать канюлю из направляющего основания или перегрызть эластичную тр убку - это снижает надежность и эффективность проведения медико-биологических экспериментов. 3.) Обычно эластичная трубка, связывающая канюлю и шприц, имеет длину не менее 0,3 м, при этом эластичные свойства трубки, необходимые для передвижения животного, препятствуют конечному введению дозы химических веществ в мозг животного (т.к. тр убка демпфирует). 4.) При попытке использования известного устройства одновременно с отведением у того же животного электрической активности нервных клеток головного мозга происходит запутывание эластичной трубки и отводящего электрического кабеля при естественных движениях, что приводит к нарушению эксперимента и сужению функциональных возможностей устройства. В основу изобретения поставлена задача создания компактного миниатюрного микроинъектора путем изменения его конструкции и нового его размещения для исключения из конструкции эластичной трубки и шприца, что обеспечивает повышенные эксплуатационные качества и свободное передвижение животного. Решение поставленной задачи достигается тем, что в микроинъекторе, содержащем механизм подачи доз, соединенный с канюлей, вставляемой в мозг экспериментального животного' через направляющее основание, закрепленное на черепе животного, согласно изобретению, механизм подачи доз непосредственно закреплен на голове животного на направляющем основании. Причем этот механизм выполнен съемным и автономным. К тому же этот механизм выполнен в виде цилиндрического корпуса, вн утри которого смонтирована пипетка, сверху и снизу закрытая пробками, при этом в нижней пробке выполнено сквозное отверстие, соединяющее внутреннюю полость пипетки с канюлей, причем в корпусе/механизма подачи доз выполнены симметричные отверстия, в которые установлены кулачки для сжатия пипетки с помощью нажимной гайки. Приведенная совокупность признаков необходима и достаточна для решения поставленной задачи. Так непосредственное закрепление механизма подачи доз на голове животного на направляющем основании обеспечивает естественную подвижность животного в выполнении им свободного движения, т.к. в устройстве отсутствуе т эластичная трубка и шприц. При этом устраняются нежелательные реакции животных и ошибки в эксперименте, повышается надежность проведения экспериментов. Выполнение механизма подачи доз съемным и автономным обеспечивает удобство в работе с микроинъектором. Выполнение механизма подачи доз в виде цилиндрического корпуса, внутри которого смонтирована пипетка, сверху и снизу закрытая пробками, и то, что в нижней пробке выполнено сквозное отверстие, соединяющее внутреннюю полость пипетки с канюлей, а также то, что в корпусе механизма подачи доз выполнены симметричные отверстия, в которые установлены кулачки для сжатия пипетки с помощью нажимной гайки - обеспечивает компактность, миниатюризацию конструкции и возможность ее размещения на голове животного. Изобретение поясняется чертежом. Микроинъсктор содержит механизм подачи доз (1), соединенный с канюлей (2), вставляемой в мозг животного через направляющее основание (3), закрепленное на черепе животного. Сам механизм подачи доз (1) выполнен в виде цилиндрического корпуса (4), внутри которого смонтирована пипетка (5), сверху и снизу закрытая пробками (6) и (7). В нижней пробке (7) выполнено сквозное центральное отверстие (8), соединяющее внутреннюю полость пипетки*(5) с канюлей (2). В корпусе (4) выполнены симметричные прямоугольные отверстия (9), в которые установлены кулачки (10) для сжатия пипетки (5) с помощью нажимной гайки (11). Кроме того в вер хней части конструкции имеются две винтовые заглушки (12) и (13), между которыми закреплены гибкие хвостовики (14) кулачков (10), изготовленных из тефлона. Микроинъектор работает следующим образом. Перед началом каждого опыта микроинъектор должен быть "заряжен". Для этого сначала собирают пипетку (5). Присоединяют к ней нижнюю пробку (7) с предварительно вклеенной в нее канюлей (2). Пипетку заполняют раствором химического вещества при помощи шприца и тонкой инъекционной иглы. Затем пипетку закрывают верхней пробкой (6). После чего пипетку помещают внутрь корпуса (4) таким образом, что канюля проходит через внутреннее отверстие корпуса. Затем в корпус (4) ввинчивают заглушку (12), присоединяют тефлоновые кулачки (10), закрепляют их второй заглушкой (13) и на'винчивают на корпус нажимную гайку (11) до соприкосновения ее с гибкими хвостовиками (14) кулачков (10). На этом снаряжение микроинъектора заканчивается. Собранный и "заряженный" таким образом микроинъектор навинчивают на основание (3), которое уже предварительно закреплено на черепе животного. Это основание устанавливается над поверхностью мозга в проделанном в черепе животного отверстии и прикрепляется к кости при помощи стоматологических акриловых пломбировочных материалов (на чертеже не показаны). В определенный момент эксперимента нажимную гайку (11) навинчивают на корпус. Эта гайка имеет внутреннюю винтовую нарезку в верхней части для навинчивания ее на корпус, и внутреннюю коническую поверхность в нижней части. Поэтому при навинчивании нажимной гайки на корпус, она вдавливает тефлоновые кулачки (10) в прямоугольные отверстия (9) корпуса (4). Кулачки (10), в свою очередь, сжимают пипетку (5) с двух противоположных сторон, что приводит к выдавливанию из пипетки через канюлю раствора химического вещества в мозг животного. Максимальный объем жидкости, который можно инъецировать в мозг при помощи заявляемого устройства, равен 5 мкл. Для введения меньших дозированных объемов жидкости заряженный микроинъектор должен быть полностью опорожнен в измерительную (химическую) стеклянную пипетку (на чертеже не показано) при помощи полного навинчивания нажимной гайки (11). Затем обратным вращением нажимной гайки (11) необходимое количество жидкости втягивается в микроинъектор через погруженную в измерительную пипетку канюлю. В результате использования предложенного изобретения достигается естественное поведение животного, способность выполнения им свободного движения, что устраняет нежелательные реакции и ошибки в эксперименте. Повышается точность, надежность и эффективность проведения медикобиологических экспериментов. Предлагаемый микроинъектор прост в использовании и обслуживании. Он не требует никаких специальных инструментов. Проведенные с использованием предлагаемого микроинъектора эксперименты на крысах показали, что животные быстро привыкают к нему и не меняют своего обычного поведения и исполнения выработанных ранее условных ре флексов.
