Спосіб виготовлення гвинтової заготовки із відкритою навивкою витків

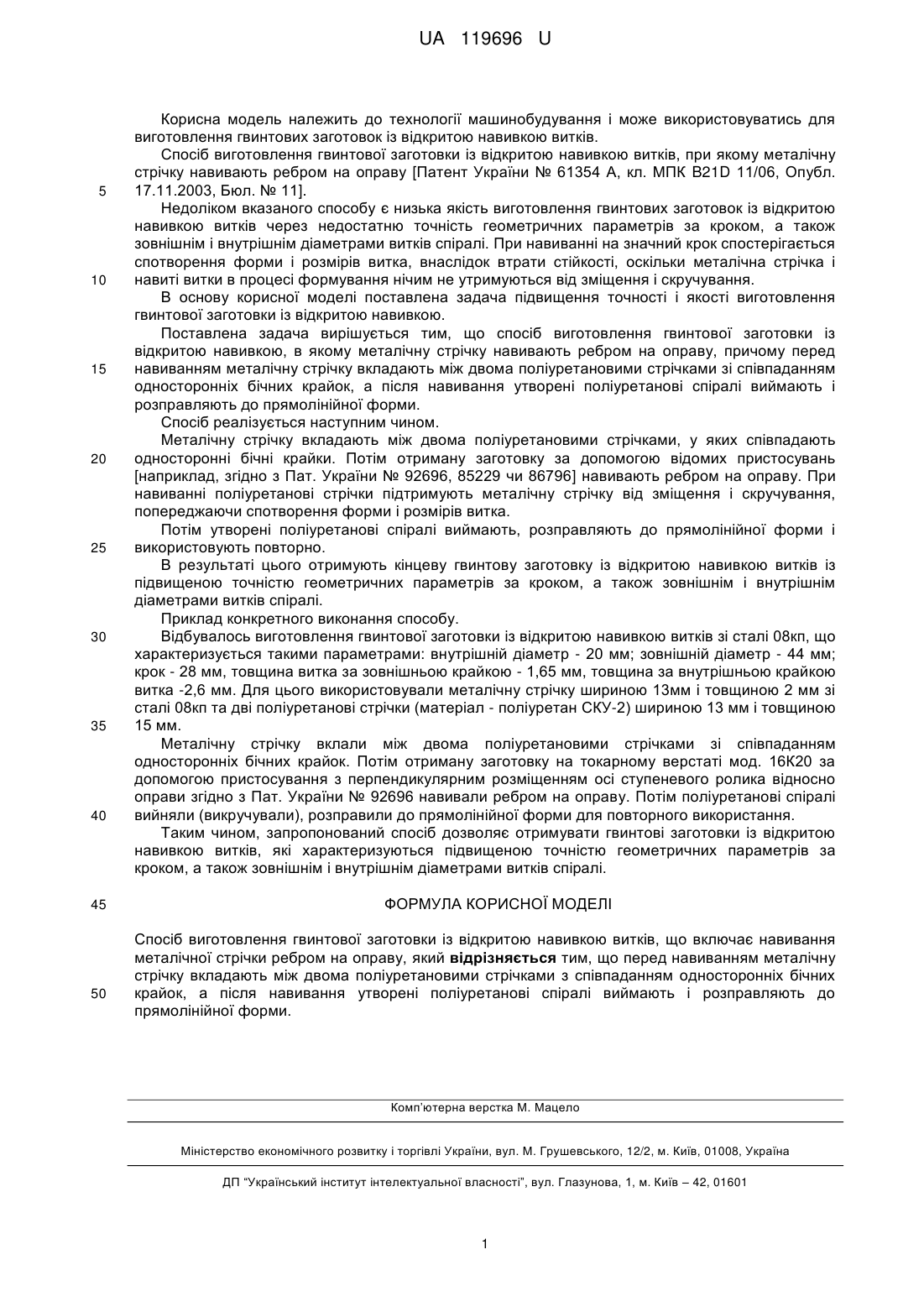

Реферат: UA 119696 U UA 119696 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення гвинтових заготовок із відкритою навивкою витків. Спосіб виготовлення гвинтової заготовки із відкритою навивкою витків, при якому металічну стрічку навивають ребром на оправу [Патент України № 61354 А, кл. МПК B21D 11/06, Опубл. 17.11.2003, Бюл. № 11]. Недоліком вказаного способу є низька якість виготовлення гвинтових заготовок із відкритою навивкою витків через недостатню точність геометричних параметрів за кроком, а також зовнішнім і внутрішнім діаметрами витків спіралі. При навиванні на значний крок спостерігається спотворення форми і розмірів витка, внаслідок втрати стійкості, оскільки металічна стрічка і навиті витки в процесі формування нічим не утримуються від зміщення і скручування. В основу корисної моделі поставлена задача підвищення точності і якості виготовлення гвинтової заготовки із відкритою навивкою. Поставлена задача вирішується тим, що спосіб виготовлення гвинтової заготовки із відкритою навивкою, в якому металічну стрічку навивають ребром на оправу, причому перед навиванням металічну стрічку вкладають між двома поліуретановими стрічками зі співпаданням односторонніх бічних крайок, а після навивання утворені поліуретанові спіралі виймають і розправляють до прямолінійної форми. Спосіб реалізується наступним чином. Металічну стрічку вкладають між двома поліуретановими стрічками, у яких співпадають односторонні бічні крайки. Потім отриману заготовку за допомогою відомих пристосувань [наприклад, згідно з Пат. України № 92696, 85229 чи 86796] навивають ребром на оправу. При навиванні поліуретанові стрічки підтримують металічну стрічку від зміщення і скручування, попереджаючи спотворення форми і розмірів витка. Потім утворені поліуретанові спіралі виймають, розправляють до прямолінійної форми і використовують повторно. В результаті цього отримують кінцеву гвинтову заготовку із відкритою навивкою витків із підвищеною точністю геометричних параметрів за кроком, а також зовнішнім і внутрішнім діаметрами витків спіралі. Приклад конкретного виконання способу. Відбувалось виготовлення гвинтової заготовки із відкритою навивкою витків зі сталі 08кп, що характеризується такими параметрами: внутрішній діаметр - 20 мм; зовнішній діаметр - 44 мм; крок - 28 мм, товщина витка за зовнішньою крайкою - 1,65 мм, товщина за внутрішньою крайкою витка -2,6 мм. Для цього використовували металічну стрічку шириною 13мм і товщиною 2 мм зі сталі 08кп та дві поліуретанові стрічки (матеріал - поліуретан СКУ-2) шириною 13 мм і товщиною 15 мм. Металічну стрічку вклали між двома поліуретановими стрічками зі співпаданням односторонніх бічних крайок. Потім отриману заготовку на токарному верстаті мод. 16К20 за допомогою пристосування з перпендикулярним розміщенням осі ступеневого ролика відносно оправи згідно з Пат. України № 92696 навивали ребром на оправу. Потім поліуретанові спіралі вийняли (викручували), розправили до прямолінійної форми для повторного використання. Таким чином, запропонований спосіб дозволяє отримувати гвинтові заготовки із відкритою навивкою витків, які характеризуються підвищеною точністю геометричних параметрів за кроком, а також зовнішнім і внутрішнім діаметрами витків спіралі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення гвинтової заготовки із відкритою навивкою витків, що включає навивання металічної стрічки ребром на оправу, який відрізняється тим, що перед навиванням металічну стрічку вкладають між двома поліуретановими стрічками з співпаданням односторонніх бічних крайок, а після навивання утворені поліуретанові спіралі виймають і розправляють до прямолінійної форми. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
