Спосіб виготовлення овальних гвинтових заготовок

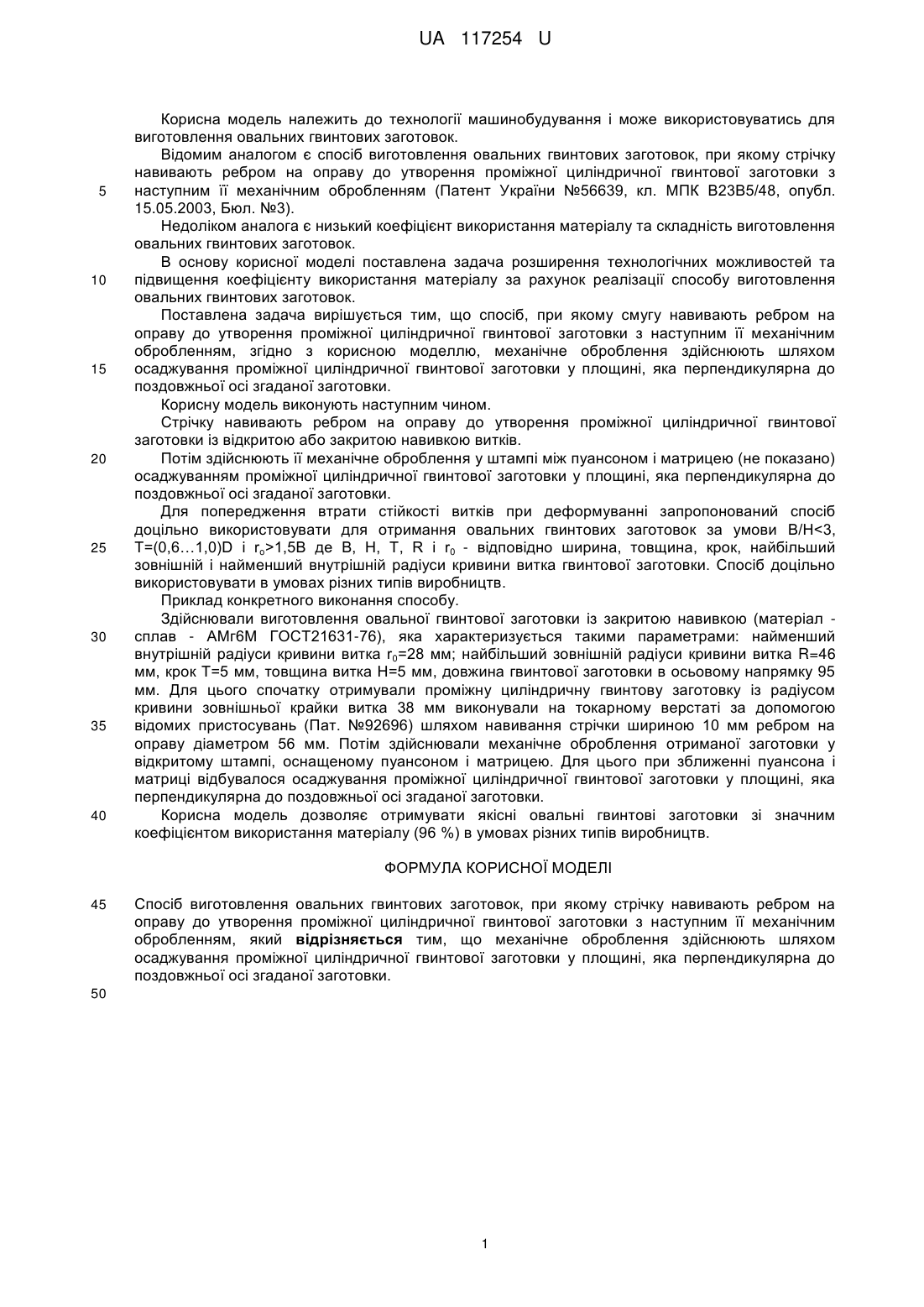

Реферат: Спосіб виготовлення овальних гвинтових заготовок, при якому стрічку навивають ребром на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням. Механічне оброблення здійснюють шляхом осаджування проміжної циліндричної гвинтової заготовки у площині, яка перпендикулярна до поздовжньої осі згаданої заготовки. UA 117254 U (54) СПОСІБ ВИГОТОВЛЕННЯ ОВАЛЬНИХ ГВИНТОВИХ ЗАГОТОВОК UA 117254 U UA 117254 U 5 10 15 20 25 30 35 40 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення овальних гвинтових заготовок. Відомим аналогом є спосіб виготовлення овальних гвинтових заготовок, при якому стрічку навивають ребром на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням (Патент України №56639, кл. МПК В23В5/48, опубл. 15.05.2003, Бюл. №3). Недоліком аналога є низький коефіцієнт використання матеріалу та складність виготовлення овальних гвинтових заготовок. В основу корисної моделі поставлена задача розширення технологічних можливостей та підвищення коефіцієнту використання матеріалу за рахунок реалізації способу виготовлення овальних гвинтових заготовок. Поставлена задача вирішується тим, що спосіб, при якому смугу навивають ребром на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням, згідно з корисною моделлю, механічне оброблення здійснюють шляхом осаджування проміжної циліндричної гвинтової заготовки у площині, яка перпендикулярна до поздовжньої осі згаданої заготовки. Корисну модель виконують наступним чином. Стрічку навивають ребром на оправу до утворення проміжної циліндричної гвинтової заготовки із відкритою або закритою навивкою витків. Потім здійснюють її механічне оброблення у штампі між пуансоном і матрицею (не показано) осаджуванням проміжної циліндричної гвинтової заготовки у площині, яка перпендикулярна до поздовжньої осі згаданої заготовки. Для попередження втрати стійкості витків при деформуванні запропонований спосіб доцільно використовувати для отримання овальних гвинтових заготовок за умови В/Н1,5В де В, Н, Т, R i r0 - відповідно ширина, товщина, крок, найбільший зовнішній і найменший внутрішній радіуси кривини витка гвинтової заготовки. Спосіб доцільно використовувати в умовах різних типів виробництв. Приклад конкретного виконання способу. Здійснювали виготовлення овальної гвинтової заготовки із закритою навивкою (матеріал сплав - АМг6М ГОСТ21631-76), яка характеризується такими параметрами: найменший внутрішній радіуси кривини витка r0=28 мм; найбільший зовнішній радіуси кривини витка R=46 мм, крок Т=5 мм, товщина витка H=5 мм, довжина гвинтової заготовки в осьовому напрямку 95 мм. Для цього спочатку отримували проміжну циліндричну гвинтову заготовку із радіусом кривини зовнішньої крайки витка 38 мм виконували на токарному верстаті за допомогою відомих пристосувань (Пат. №92696) шляхом навивання стрічки шириною 10 мм ребром на оправу діаметром 56 мм. Потім здійснювали механічне оброблення отриманої заготовки у відкритому штампі, оснащеному пуансоном і матрицею. Для цього при зближенні пуансона і матриці відбувалося осаджування проміжної циліндричної гвинтової заготовки у площині, яка перпендикулярна до поздовжньої осі згаданої заготовки. Корисна модель дозволяє отримувати якісні овальні гвинтові заготовки зі значним коефіцієнтом використання матеріалу (96 %) в умовах різних типів виробництв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення овальних гвинтових заготовок, при якому стрічку навивають ребром на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням, який відрізняється тим, що механічне оброблення здійснюють шляхом осаджування проміжної циліндричної гвинтової заготовки у площині, яка перпендикулярна до поздовжньої осі згаданої заготовки. 50 1 UA 117254 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
