Спосіб виготовлення полімерної гвинтової заготовки

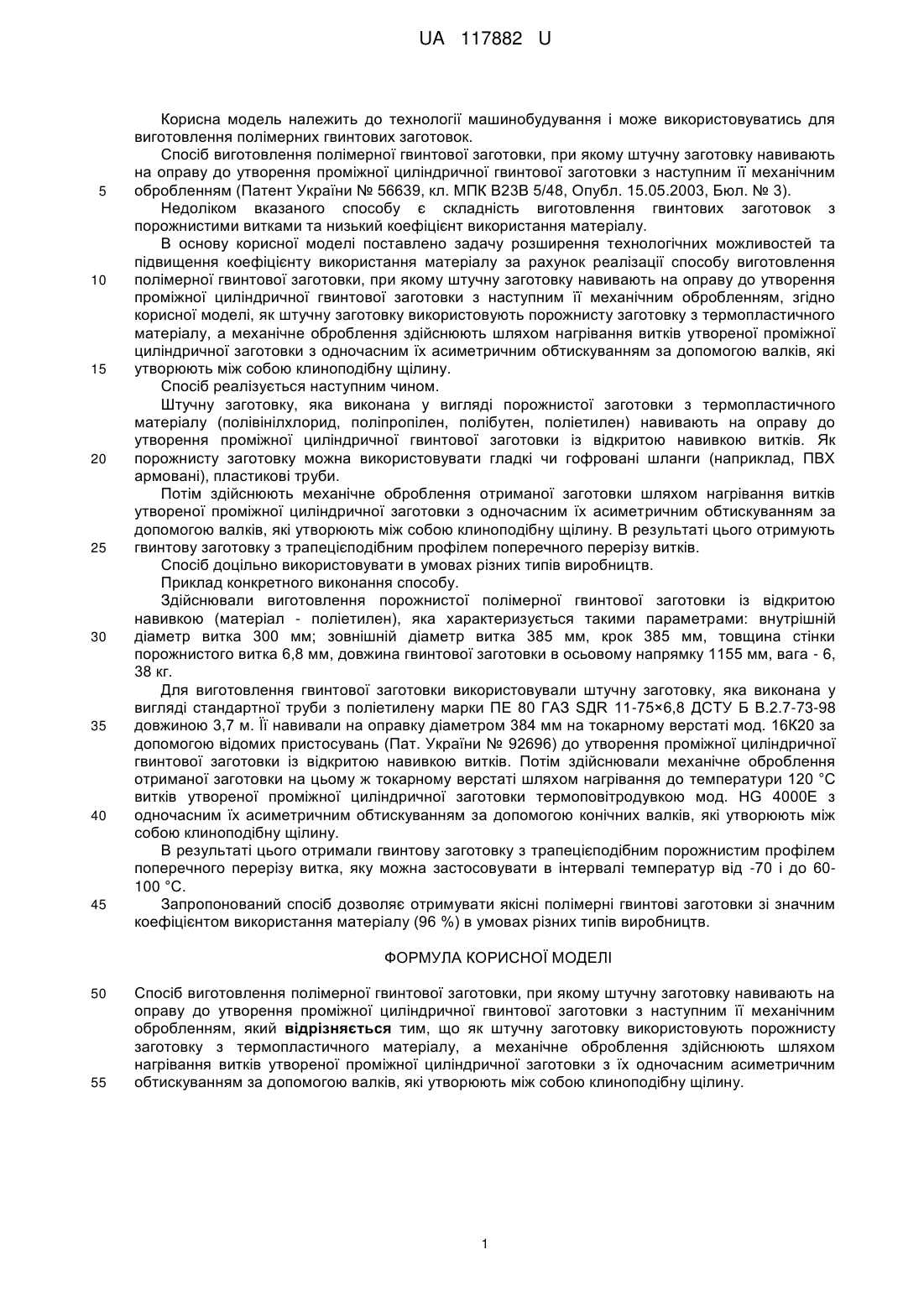

Реферат: Спосіб виготовлення полімерної гвинтової заготовки включає навивання штучної заготовки на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням. Як штучну заготовку використовують порожнисту заготовку з термопластичного матеріалу. Механічне оброблення здійснюють шляхом нагрівання витків утвореної проміжної циліндричної заготовки з їх одночасним асиметричним обтискуванням за допомогою валків, які утворюють між собою клиноподібну щілину. UA 117882 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПОЛІМЕРНОЇ ГВИНТОВОЇ ЗАГОТОВКИ UA 117882 U UA 117882 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення полімерних гвинтових заготовок. Спосіб виготовлення полімерної гвинтової заготовки, при якому штучну заготовку навивають на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням (Патент України № 56639, кл. МПК В23В 5/48, Опубл. 15.05.2003, Бюл. № 3). Недоліком вказаного способу є складність виготовлення гвинтових заготовок з порожнистими витками та низький коефіцієнт використання матеріалу. В основу корисної моделі поставлено задачу розширення технологічних можливостей та підвищення коефіцієнту використання матеріалу за рахунок реалізації способу виготовлення полімерної гвинтової заготовки, при якому штучну заготовку навивають на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням, згідно корисної моделі, як штучну заготовку використовують порожнисту заготовку з термопластичного матеріалу, а механічне оброблення здійснюють шляхом нагрівання витків утвореної проміжної циліндричної заготовки з одночасним їх асиметричним обтискуванням за допомогою валків, які утворюють між собою клиноподібну щілину. Спосіб реалізується наступним чином. Штучну заготовку, яка виконана у вигляді порожнистої заготовки з термопластичного матеріалу (полівінілхлорид, поліпропілен, полібутен, поліетилен) навивають на оправу до утворення проміжної циліндричної гвинтової заготовки із відкритою навивкою витків. Як порожнисту заготовку можна використовувати гладкі чи гофровані шланги (наприклад, ПВХ армовані), пластикові труби. Потім здійснюють механічне оброблення отриманої заготовки шляхом нагрівання витків утвореної проміжної циліндричної заготовки з одночасним їх асиметричним обтискуванням за допомогою валків, які утворюють між собою клиноподібну щілину. В результаті цього отримують гвинтову заготовку з трапецієподібним профілем поперечного перерізу витків. Спосіб доцільно використовувати в умовах різних типів виробництв. Приклад конкретного виконання способу. Здійснювали виготовлення порожнистої полімерної гвинтової заготовки із відкритою навивкою (матеріал - поліетилен), яка характеризується такими параметрами: внутрішній діаметр витка 300 мм; зовнішній діаметр витка 385 мм, крок 385 мм, товщина стінки порожнистого витка 6,8 мм, довжина гвинтової заготовки в осьовому напрямку 1155 мм, вага - 6, 38 кг. Для виготовлення гвинтової заготовки використовували штучну заготовку, яка виконана у вигляді стандартної труби з поліетилену марки ПЕ 80 ГАЗ SДR 11-75×6,8 ДСТУ Б В.2.7-73-98 довжиною 3,7 м. Її навивали на оправку діаметром 384 мм на токарному верстаті мод. 16К20 за допомогою відомих пристосувань (Пат. України № 92696) до утворення проміжної циліндричної гвинтової заготовки із відкритою навивкою витків. Потім здійснювали механічне оброблення отриманої заготовки на цьому ж токарному верстаті шляхом нагрівання до температури 120 °C витків утвореної проміжної циліндричної заготовки термоповітродувкою мод. HG 4000Е з одночасним їх асиметричним обтискуванням за допомогою конічних валків, які утворюють між собою клиноподібну щілину. В результаті цього отримали гвинтову заготовку з трапецієподібним порожнистим профілем поперечного перерізу витка, яку можна застосовувати в інтервалі температур від -70 і до 60100 °C. Запропонований спосіб дозволяє отримувати якісні полімерні гвинтові заготовки зі значним коефіцієнтом використання матеріалу (96 %) в умовах різних типів виробництв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб виготовлення полімерної гвинтової заготовки, при якому штучну заготовку навивають на оправу до утворення проміжної циліндричної гвинтової заготовки з наступним її механічним обробленням, який відрізняється тим, що як штучну заготовку використовують порожнисту заготовку з термопластичного матеріалу, а механічнеоброблення здійснюють шляхом нагрівання витків утвореної проміжної циліндричної заготовки з їх одночасним асиметричним обтискуванням за допомогою валків, які утворюють між собою клиноподібну щілину. 1 UA 117882 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
