Теплообмінник “труба в трубі”

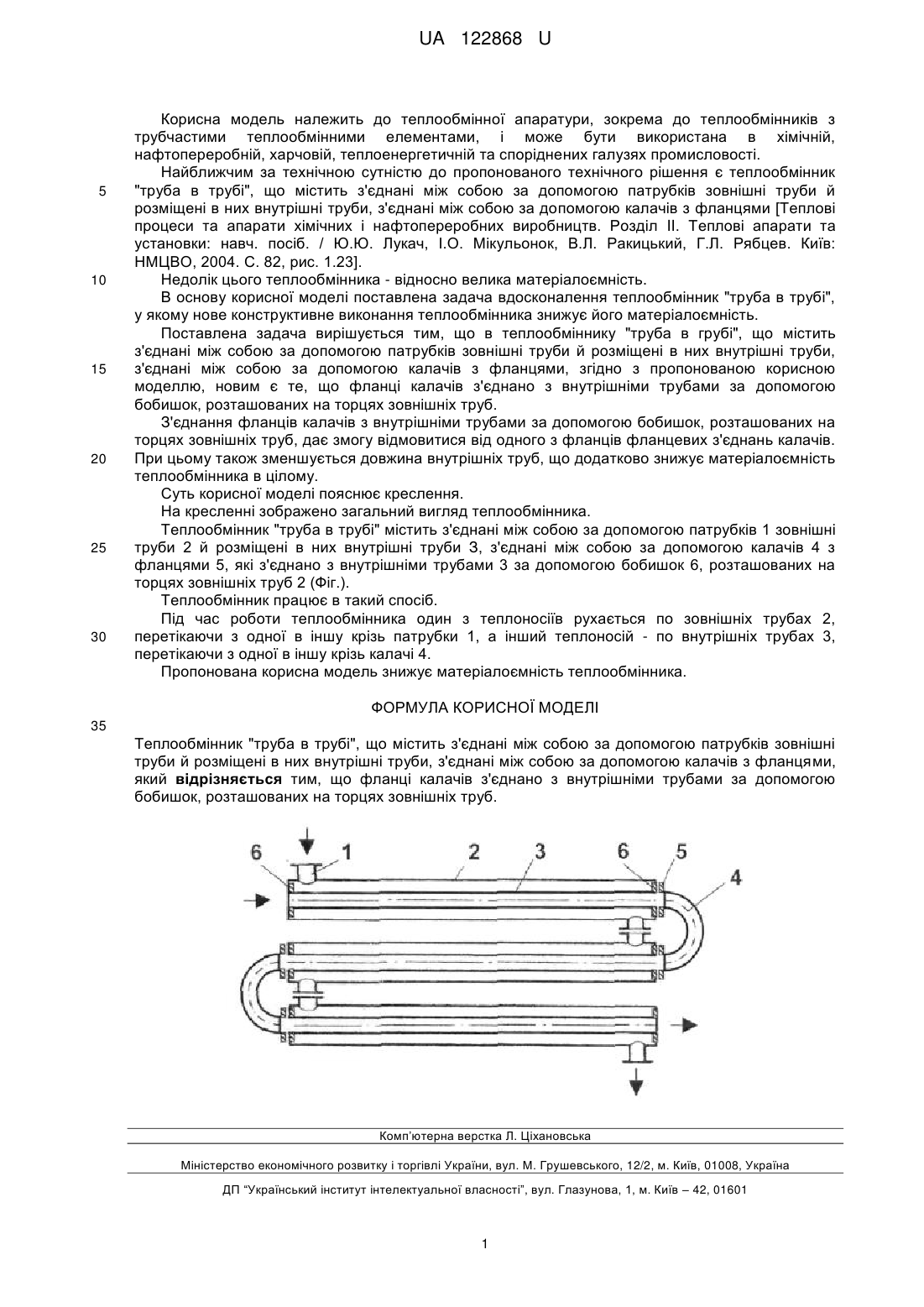

Реферат: Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями. Фланці калачів з'єднано з внутрішніми трубами за допомогою бобишок, розташованих на торцях зовнішніх труб. UA 122868 U (12) UA 122868 U UA 122868 U 5 10 15 20 25 30 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Найближчим за технічною сутністю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. Київ: НМЦВО, 2004. С. 82, рис. 1.23]. Недолік цього теплообмінника - відносно велика матеріалоємність. В основу корисної моделі поставлена задача вдосконалення теплообмінник "труба в трубі", у якому нове конструктивне виконання теплообмінника знижує його матеріалоємність. Поставлена задача вирішується тим, що в теплообміннику "труба в грубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, згідно з пропонованою корисною моделлю, новим є те, що фланці калачів з'єднано з внутрішніми трубами за допомогою бобишок, розташованих на торцях зовнішніх труб. З'єднання фланців калачів з внутрішніми трубами за допомогою бобишок, розташованих на торцях зовнішніх труб, дає змогу відмовитися від одного з фланців фланцевих з'єднань калачів. При цьому також зменшується довжина внутрішніх труб, що додатково знижує матеріалоємність теплообмінника в цілому. Суть корисної моделі пояснює креслення. На кресленні зображено загальний вигляд теплообмінника. Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків 1 зовнішні труби 2 й розміщені в них внутрішні труби З, з'єднані між собою за допомогою калачів 4 з фланцями 5, які з'єднано з внутрішніми трубами 3 за допомогою бобишок 6, розташованих на торцях зовнішніх труб 2 (Фіг.). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 2, перетікаючи з одної в іншу крізь патрубки 1, а інший теплоносій - по внутрішніх трубах 3, перетікаючи з одної в іншу крізь калачі 4. Пропонована корисна модель знижує матеріалоємність теплообмінника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, який відрізняється тим, що фланці калачів з'єднано з внутрішніми трубами за допомогою бобишок, розташованих на торцях зовнішніх труб. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
