Теплообмінник “труба в трубі”

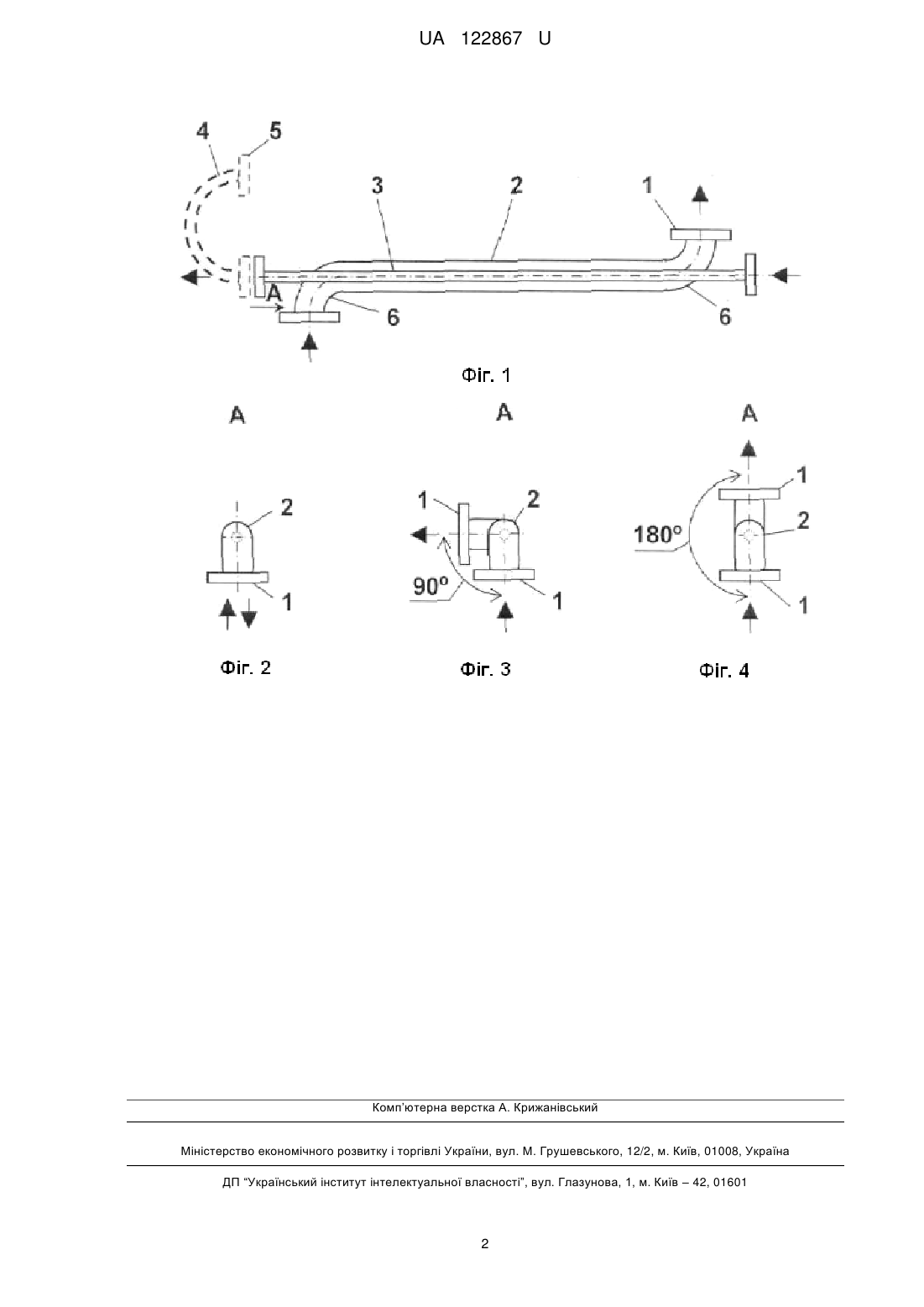

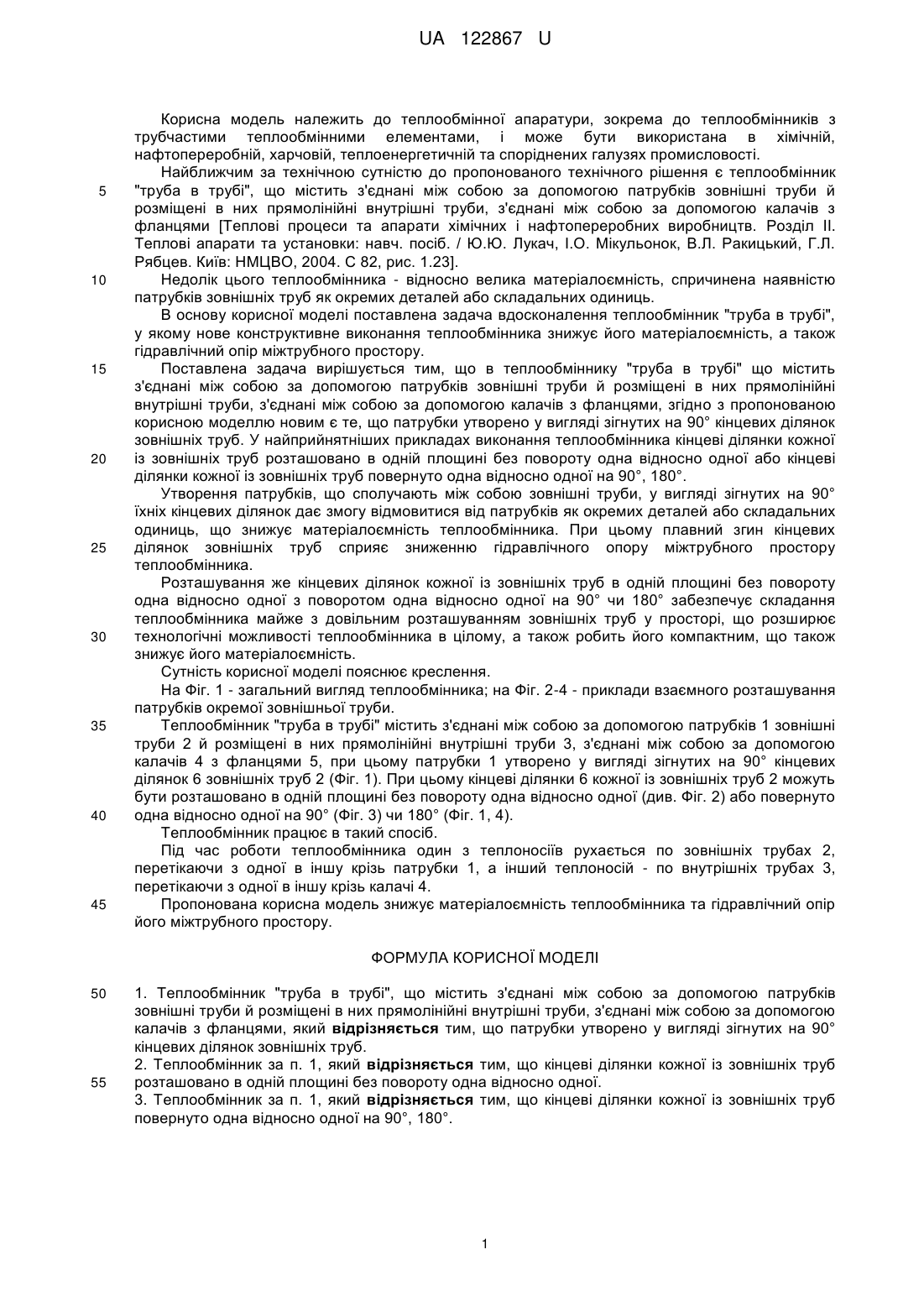

Реферат: Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них прямолінійні внутрішні труби, з'єднані між собою за допомогою калачів з фланцями. Патрубки утворено у вигляді зігнутих на 90° кінцевих ділянок зовнішніх труб. UA 122867 U (12) UA 122867 U UA 122867 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Найближчим за технічною сутністю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них прямолінійні внутрішні труби, з'єднані між собою за допомогою калачів з фланцями [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. Київ: НМЦВО, 2004. С 82, рис. 1.23]. Недолік цього теплообмінника - відносно велика матеріалоємність, спричинена наявністю патрубків зовнішніх труб як окремих деталей або складальних одиниць. В основу корисної моделі поставлена задача вдосконалення теплообмінник "труба в трубі", у якому нове конструктивне виконання теплообмінника знижує його матеріалоємність, а також гідравлічний опір міжтрубного простору. Поставлена задача вирішується тим, що в теплообміннику "труба в трубі" що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них прямолінійні внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, згідно з пропонованою корисною моделлю новим є те, що патрубки утворено у вигляді зігнутих на 90° кінцевих ділянок зовнішніх труб. У найприйнятніших прикладах виконання теплообмінника кінцеві ділянки кожної із зовнішніх труб розташовано в одній площині без повороту одна відносно одної або кінцеві ділянки кожної із зовнішніх труб повернуто одна відносно одної на 90°, 180°. Утворення патрубків, що сполучають між собою зовнішні труби, у вигляді зігнутих на 90° їхніх кінцевих ділянок дає змогу відмовитися від патрубків як окремих деталей або складальних одиниць, що знижує матеріалоємність теплообмінника. При цьому плавний згин кінцевих ділянок зовнішніх труб сприяє зниженню гідравлічного опору міжтрубного простору теплообмінника. Розташування же кінцевих ділянок кожної із зовнішніх труб в одній площині без повороту одна відносно одної з поворотом одна відносно одної на 90° чи 180° забезпечує складання теплообмінника майже з довільним розташуванням зовнішніх труб у просторі, що розширює технологічні можливості теплообмінника в цілому, а також робить його компактним, що також знижує його матеріалоємність. Сутність корисної моделі пояснює креслення. На Фіг. 1 - загальний вигляд теплообмінника; на Фіг. 2-4 - приклади взаємного розташування патрубків окремої зовнішньої труби. Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків 1 зовнішні труби 2 й розміщені в них прямолінійні внутрішні труби 3, з'єднані між собою за допомогою калачів 4 з фланцями 5, при цьому патрубки 1 утворено у вигляді зігнутих на 90° кінцевих ділянок 6 зовнішніх труб 2 (Фіг. 1). При цьому кінцеві ділянки 6 кожної із зовнішніх труб 2 можуть бути розташовано в одній площині без повороту одна відносно одної (див. Фіг. 2) або повернуто одна відносно одної на 90° (Фіг. 3) чи 180° (Фіг. 1, 4). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 2, перетікаючи з одної в іншу крізь патрубки 1, а інший теплоносій - по внутрішніх трубах 3, перетікаючи з одної в іншу крізь калачі 4. Пропонована корисна модель знижує матеріалоємність теплообмінника та гідравлічний опір його міжтрубного простору. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них прямолінійні внутрішні труби, з'єднані між собою за допомогою калачів з фланцями, який відрізняється тим, що патрубки утворено у вигляді зігнутих на 90° кінцевих ділянок зовнішніх труб. 2. Теплообмінник за п. 1, який відрізняється тим, що кінцеві ділянки кожної із зовнішніх труб розташовано в одній площині без повороту одна відносно одної. 3. Теплообмінник за п. 1, який відрізняється тим, що кінцеві ділянки кожної із зовнішніх труб повернуто одна відносно одної на 90°, 180°. 1 UA 122867 U Комп’ютерна версткаА. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
