Теплообмінник “труба в трубі”

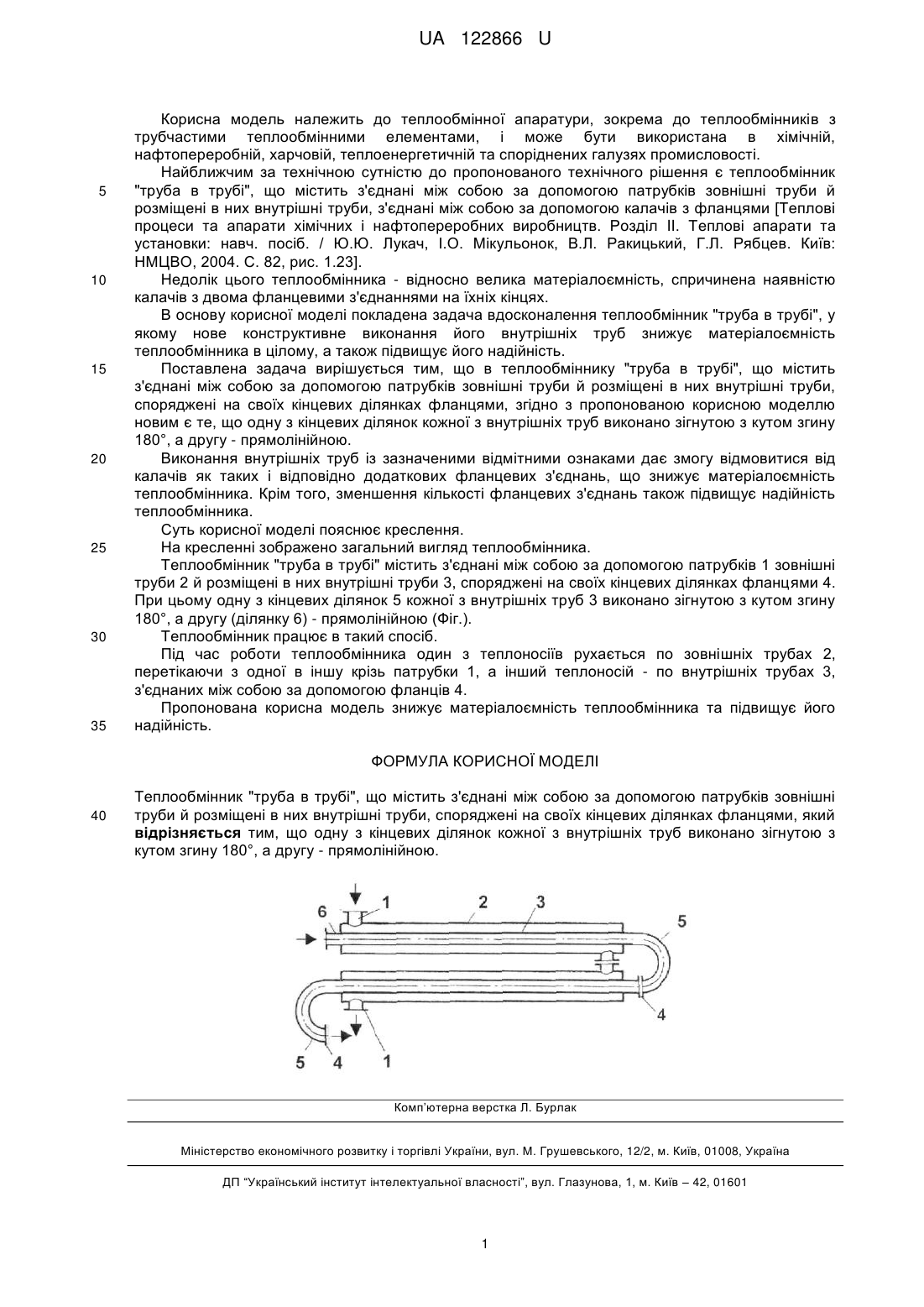

Реферат: Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, споряджені на своїх кінцевих ділянках фланцями. Одну з кінцевих ділянок кожної з внутрішніх труб виконано зігнутою з кутом згину 180°, а другу прямолінійною. UA 122866 U (12) UA 122866 U UA 122866 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та споріднених галузях промисловості. Найближчим за технічною сутністю до пропонованого технічного рішення є теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, з'єднані між собою за допомогою калачів з фланцями [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. Київ: НМЦВО, 2004. С. 82, рис. 1.23]. Недолік цього теплообмінника - відносно велика матеріалоємність, спричинена наявністю калачів з двома фланцевими з'єднаннями на їхніх кінцях. В основу корисної моделі покладена задача вдосконалення теплообмінник "труба в трубі", у якому нове конструктивне виконання його внутрішніх труб знижує матеріалоємність теплообмінника в цілому, а також підвищує його надійність. Поставлена задача вирішується тим, що в теплообміннику "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, споряджені на своїх кінцевих ділянках фланцями, згідно з пропонованою корисною моделлю новим є те, що одну з кінцевих ділянок кожної з внутрішніх труб виконано зігнутою з кутом згину 180°, а другу - прямолінійною. Виконання внутрішніх труб із зазначеними відмітними ознаками дає змогу відмовитися від калачів як таких і відповідно додаткових фланцевих з'єднань, що знижує матеріалоємність теплообмінника. Крім того, зменшення кількості фланцевих з'єднань також підвищує надійність теплообмінника. Суть корисної моделі пояснює креслення. На кресленні зображено загальний вигляд теплообмінника. Теплообмінник "труба в трубі" містить з'єднані між собою за допомогою патрубків 1 зовнішні труби 2 й розміщені в них внутрішні труби 3, споряджені на своїх кінцевих ділянках фланцями 4. При цьому одну з кінцевих ділянок 5 кожної з внутрішніх труб 3 виконано зігнутою з кутом згину 180°, а другу (ділянку 6) - прямолінійною (Фіг.). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника один з теплоносіїв рухається по зовнішніх трубах 2, перетікаючи з одної в іншу крізь патрубки 1, а інший теплоносій - по внутрішніх трубах 3, з'єднаних між собою за допомогою фланців 4. Пропонована корисна модель знижує матеріалоємність теплообмінника та підвищує його надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Теплообмінник "труба в трубі", що містить з'єднані між собою за допомогою патрубків зовнішні труби й розміщені в них внутрішні труби, споряджені на своїх кінцевих ділянках фланцями, який відрізняється тим, що одну з кінцевих ділянок кожної з внутрішніх труб виконано зігнутою з кутом згину 180°, а другу - прямолінійною. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
