Пристрій для ремонту напрямних станини

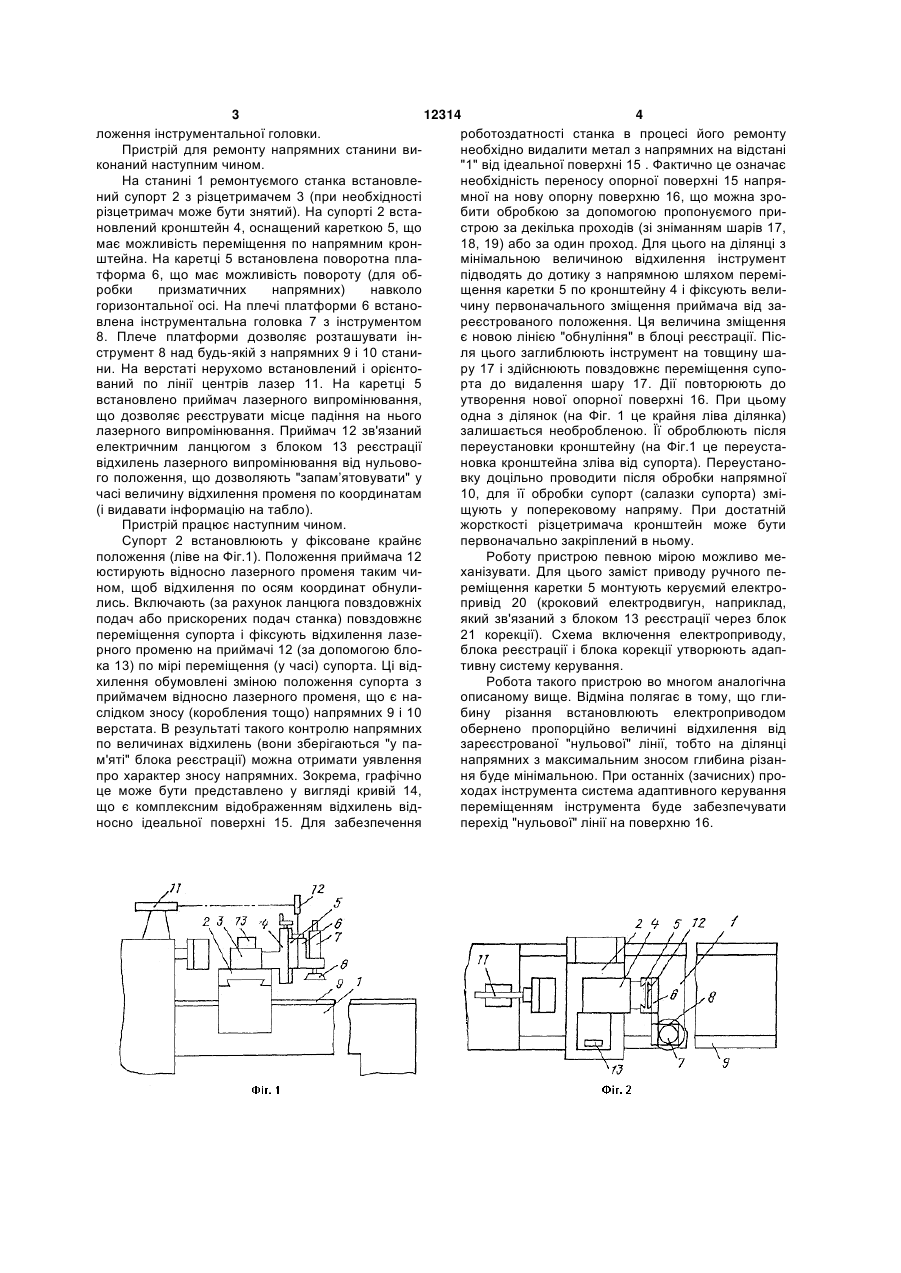

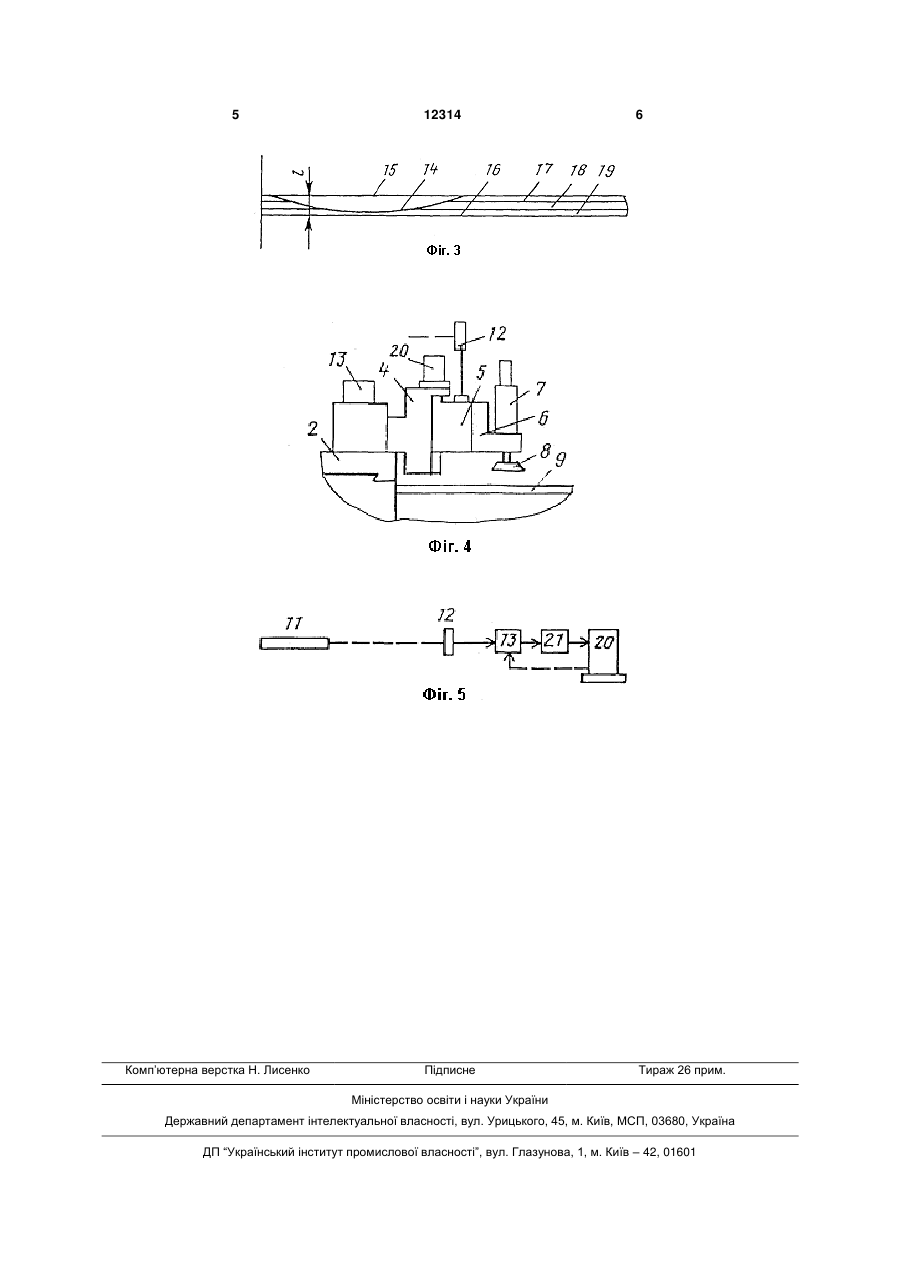

1. Пристрій для ремонту напрямних станини, що містить інструментальну головку, механізми її повороту і переміщення відносно напрямних, засіб контролю її положення, який відрізняється тим, що інструментальна головка встановлена на рухомому відносно ремонтовних напрямних елементі, зв'язаному з ремонтовними напрямними і приводами переміщення ремонтовного станка. 3 12314 4 ложення інструментальної головки. роботоздатності станка в процесі його ремонту Пристрій для ремонту напрямних станини винеобхідно видалити метал з напрямних на відстані конаний наступним чином. "1" від ідеальної поверхні 15 . Фактично це означає На станині 1 ремонтуємого станка встановленеобхідність переносу опорної поверхні 15 напряний супорт 2 з різцетримачем 3 (при необхідності мної на нову опорну поверхню 16, що можна зрорізцетримач може бути знятий). На супорті 2 встабити обробкою за допомогою пропонуємого приновлений кронштейн 4, оснащений кареткою 5, що строю за декілька проходів (зі зніманням шарів 17, має можливість переміщення по напрямним крон18, 19) або за один проход. Для цього на ділянці з штейна. На каретці 5 встановлена поворотна пламінімальною величиною відхилення інструмент тформа 6, що має можливість повороту (для обпідводять до дотику з напрямною шляхом переміробки призматичних напрямних) навколо щення каретки 5 по кронштейну 4 і фіксують велигоризонтальної осі. На плечі платформи 6 встаночину первоначального зміщення приймача від завлена інструментальна головка 7 з інструментом реєстрованого положення. Ця величина зміщення 8. Плече платформи дозволяє розташувати інє новою лінією "обнуління" в блоці реєстрації. Пісструмент 8 над будь-якій з напрямних 9 і 10 станиля цього заглиблюють інструмент на товщину шани. На верстаті нерухомо встановлений і орієнтору 17 і здійснюють повздовжнє переміщення супований по лінії центрів лазер 11. На каретці 5 рта до видалення шару 17. Дії повторюють до встановлено приймач лазерного випромінювання, утворення нової опорної поверхні 16. При цьому що дозволяє реєструвати місце падіння на нього одна з ділянок (на Фіг. 1 це крайня ліва ділянка) лазерного випромінювання. Приймач 12 зв'язаний залишається необробленою. Її оброблюють після електричним ланцюгом з блоком 13 реєстрації переустановки кронштейну (на Фіг.1 це переуставідхилень лазерного випромінювання від нульовоновка кронштейна зліва від супорта). Переустаного положення, що дозволяють "запам’ятовувати" у вку доцільно проводити після обробки напрямної часі величину відхилення променя по координатам 10, для її обробки супорт (салазки супорта) змі(і видавати інформацію на табло). щують у поперековому напряму. При достатній Пристрій працює наступним чином. жорсткості різцетримача кронштейн може бути Супорт 2 встановлюють у фіксоване крайнє первоначально закріплений в ньому. положення (ліве на Фіг.1). Положення приймача 12 Роботу пристрою певною мірою можливо меюстирують відносно лазерного променя таким чиханізувати. Для цього заміст приводу ручного пеном, щоб відхилення по осям координат обнулиреміщення каретки 5 монтують керуємий електролись. Включають (за рахунок ланцюга повздовжніх привід 20 (кроковий електродвигун, наприклад, подач або прискорених подач станка) повздовжнє який зв'язаний з блоком 13 реєстрації через блок переміщення супорта і фіксують відхилення лазе21 корекції). Схема включення електроприводу, рного променю на приймачі 12 (за допомогою блоблока реєстрації і блока корекції утворюють адапка 13) по мірі переміщення (у часі) супорта. Ці відтивну систему керування. хилення обумовлені зміною положення супорта з Робота такого пристрою во многом аналогічна приймачем відносно лазерного променя, що є наописаному вище. Відміна полягає в тому, що глислідком зносу (коробления тощо) напрямних 9 і 10 бину різання встановлюють електроприводом верстата. В результаті такого контролю напрямних обернено пропорційно величині відхилення від по величинах відхилень (вони зберігаються "у пазареєстрованої "нульової" лінії, тобто на ділянці м'яті" блока реєстрації) можна отримати уявлення напрямних з максимальним зносом глибина різанпро характер зносу напрямних. Зокрема, графічно ня буде мінімальною. При останніх (зачисних) проце може бути представлено у вигляді кривій 14, ходах інструмента система адаптивного керування що є комплексним відображенням відхилень відпереміщенням інструмента буде забезпечувати носно ідеальної поверхні 15. Для забезпечення перехід "нульової" лінії на поверхню 16. 5 Комп’ютерна верстка Н. Лисенко 12314 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
