Механізм для примусової подачі відходів у реактор

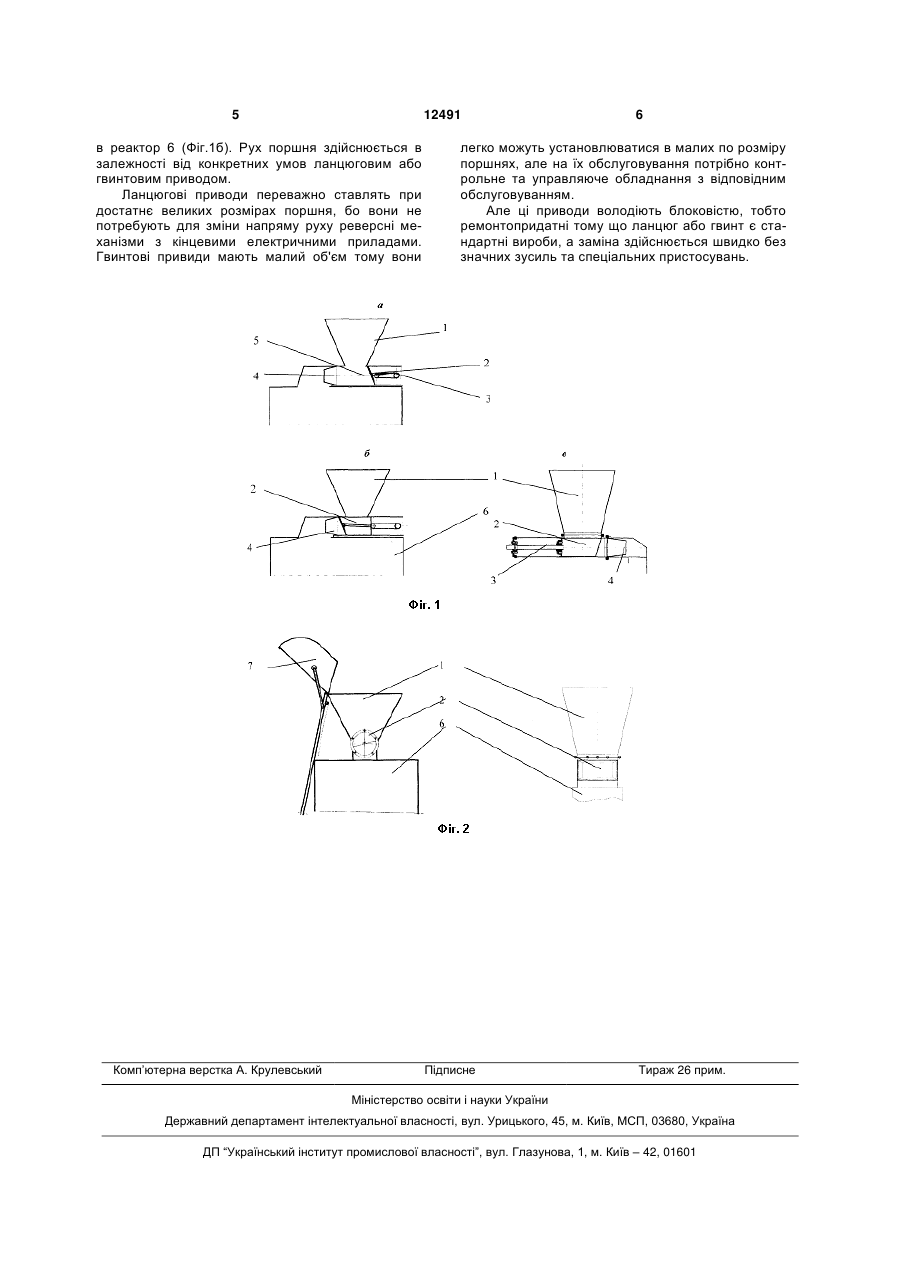

Механізм для примусової подачі відходів у реактор, що містить корпус з робочим органом, 3 Цей реактор використано в якості прототипу. Недоліками такого пристрою є ненадійна робота механізму для примусовою подачі відходів, у реактор, а саме: - складне виготовлення силової конструкції кривошипу. Промислові випробування показали ненадійність вузла з'єднання осі та щеки кривошипа, занадто часто зрізалось місце зварки; - одностороння загрузка на раму на який закріплені зубці приводить до її деформації та виходу з працездатного стану, крім того, не симетрична загрузка всього пристрою приводить до його деформації і виходу з ладу всієї установки; - при закупорюванні пристрою занадто важко його прочистити, тому що відходи щільно зажаті в вихідному отвору і вибивати заклинені відходи необхідно вручну та ще на висоті; - при роботі пристрою необхідно ретельно слідкувати за станом зубців, бо бодай якийсь з них зігнеться та не попаде в прорізь зразу же стопориться увесь механізм та зриває, в кращому випадку, шпонку що з'єднує осі і щеки кривошипу, або вигинає стінку бункера; - при виході зубців з прорізів, частина відходів захвачується нижнім краєм зубців та висмикується з бункера, при цьому не тільки засмічується коло завантажувального бункера, але і забиваються прорізі що приводить до зупинки всього механізму для примусовою подачі відходів. У основу корисної моделі поставлена задача удосконалити установку для утилізації твердих побутових і промислових відходів шляхом зміни конструкції механізму для примусовою подачі відходів, у реактор, запобігання попаданню шкідливих викидів в навколишнє середовище. Таке удосконалення забезпечить підвищення продуктивності не тільки установок по утилізації відходів і запобіганню попадання шкідливих викидів в навколишнє середовище, але і других східних установок де необхідна подача матеріалів в реактори або ємності. Суть корисної моделі полягає в тому, що в установці для утилізації твердих побутових і промислових відходів механізм для примусовою подачі відходів, у реактор, виконаю в вигляді поршня що розташовано у корпусі і який за допомогою возвратно-поступового руху в горизонтальному напрямі здійснює подачу відходів до реактору через насадку в який утворюється газонепроникна пробка що забезпечує запобігання попаданню шкідливих викидів в навколишнє середовище. Ознаки найближчому аналогові, що збігаються з істотними ознаками запропонованої корисної моделі: - наявність возвратно-поступового руху робочого органу; - примусова подача відходів до реактору; - наявність лейки, що утворює пробку; - наявність пробки, що забезпечує повну ізоляцію навколишнього середовища від виходу газів з реактора; - переривиста подача відходів до реактору. Відмітними от прототипу істотними ознаками корисної моделі є: Робочій орган виконаний у вигляді поршня; 12491 4 Поршень здійснює рух в горизонтальному напрямі в корпусі; Корпус має круглий або прямокутний переріз; Стінки корпусу не мають прорізів. Поршень рухається за допомогою товкача що закріплений на цепному або гвинтовому привиду; Лейка виготовлена в вигляді змінного пристосування Сукупність істотних властивостей корисної моделі є необхідною і достатньою для усіх випадків, на які поширюється область використання корисної моделі. Між істотними ознаками корисної моделі і технічним результатом - підвищенням продуктивності, надійності і стабільності роботи установки, запобігання попаданню шкідливих викидів в навколишнє середовище, спрощення обслуговування, існує причинно-наслідковий зв'язок, який пояснюватися наступними доказами. Виготовлення робочого органа в вигляді поршня значно підвищило його надійність тому що відсутні частини які здатні змінити свою форму; Виготовлення корпусу без прорізів та інших отворів підвищує міцність конструкції і не дає відходам засмічувати коло завантажувального бункера, а відсутність зубців забезпечує надійну та безперервну роботу установки в цілому; Виготовлення лейки в вигляді змінного пристосування дозволяє пристосувати установку для утилізації твердих побутових і промислових відходів любих фізичних якостей. наприклад листя дерев, або щільні побутові відходи, текстиль т.п.. Тобто на розпушені відходи пристосовують лейку з більшим кутом зближення, для щільних з меншим кутом, тобто ступень ущільнення у всякому разі однакова і загрузка на робочій орган стабільна; Поршень здійснює рух по прямий траєкторії в горизонтальному напрямі в затисненому 30 всіх боків стінками корпуса, це гарантує від його буріння та зміну напряму руху; Пристосування для здійснення руху поршня гвинта або ланцюга дає змогу зробити установку ремонтопридатною тому що ланцюг або гвинт є стандартні вироби, а заміна здійснюється швидко; Крупні і не м'яті фрагменти, що потрапили, в корпус легко відділяються і доступно витягуються. Коли щось заклинило лейку, то вона також легко змінюється на другу. Запропонований механізм для примусовою подачі відходів, у реактор, показан на Фіг.1 і 2 де показані подовжній та поперечний розріз. Механізм для примусовою подачі відходів, у реактор складається з приємного бункера 1, поршня 2, приводу для здійснення руху поршня 3, лейки 4 що стоїть па вході в реактор 6, подача відходів до приємного бункера відбувається скіповим підземником 7 Механізм для примусовою подачі відходів, у реактор працює наступним чином: Відходи скіпом 7 (Фіг.2) подаються в приємний бункер 1 з відкіля до корпусу 5. Після заповнення корпусу (Фіг.1а), поршень 2 починає двигатися при цьому зминає та проштовхує відходи в сторону лейки 4. В лейки попередньо ущільнені відходи подальше зминаються і ущільнені проштовхуються 5 12491 в реактор 6 (Фіг.1б). Рух поршня здійснюється в залежності від конкретних умов ланцюговим або гвинтовим приводом. Ланцюгові приводи переважно ставлять при достатнє великих розмірах поршня, бо вони не потребують для зміни напряму руху реверсні механізми з кінцевими електричними приладами. Гвинтові привиди мають малий об'єм тому вони Комп’ютерна верстка А. Крулевський 6 легко можуть установлюватися в малих по розміру поршнях, але на їх обслуговування потрібно контрольне та управляюче обладнання з відповідним обслуговуванням. Але ці приводи володіють блоковістю, тобто ремонтопридатні тому що ланцюг або гвинт є стандартні вироби, а заміна здійснюється швидко без значних зусиль та спеціальних пристосувань. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
