Пристрій для зменшення розгойдування вантажу

Номер патенту: 13469

Опубліковано: 17.04.2006

Автор: Дорохов Микола Юрійович

Завантажити PDF файл.

Формула / Реферат

Пристрій для зменшення розгойдування вантажу, що містить електродвигун, гальма, редуктор, кінематично зв'язаний з ходовими колесами, та систему підвішування вантажу, швидкісний вал редуктора виконано наскрізним, на вільному кінці якого встановлено пусковий електродвигун, з'єднаний за допомогою муфти з хвильовим ланцюговим редуктором, ведена зірочка якого з'єднана із швидкісним валом редуктора за допомогою обгінної роликової муфти, який відрізняється тим, що на механізм підйому вантажу, наприклад на зрівняльний блок поліспастової системи, встановлюють датчик маси, сигнал від якого передається на командоапарат, з можливістю регулювання швидкості обертання пускового електродвигуна.

Текст

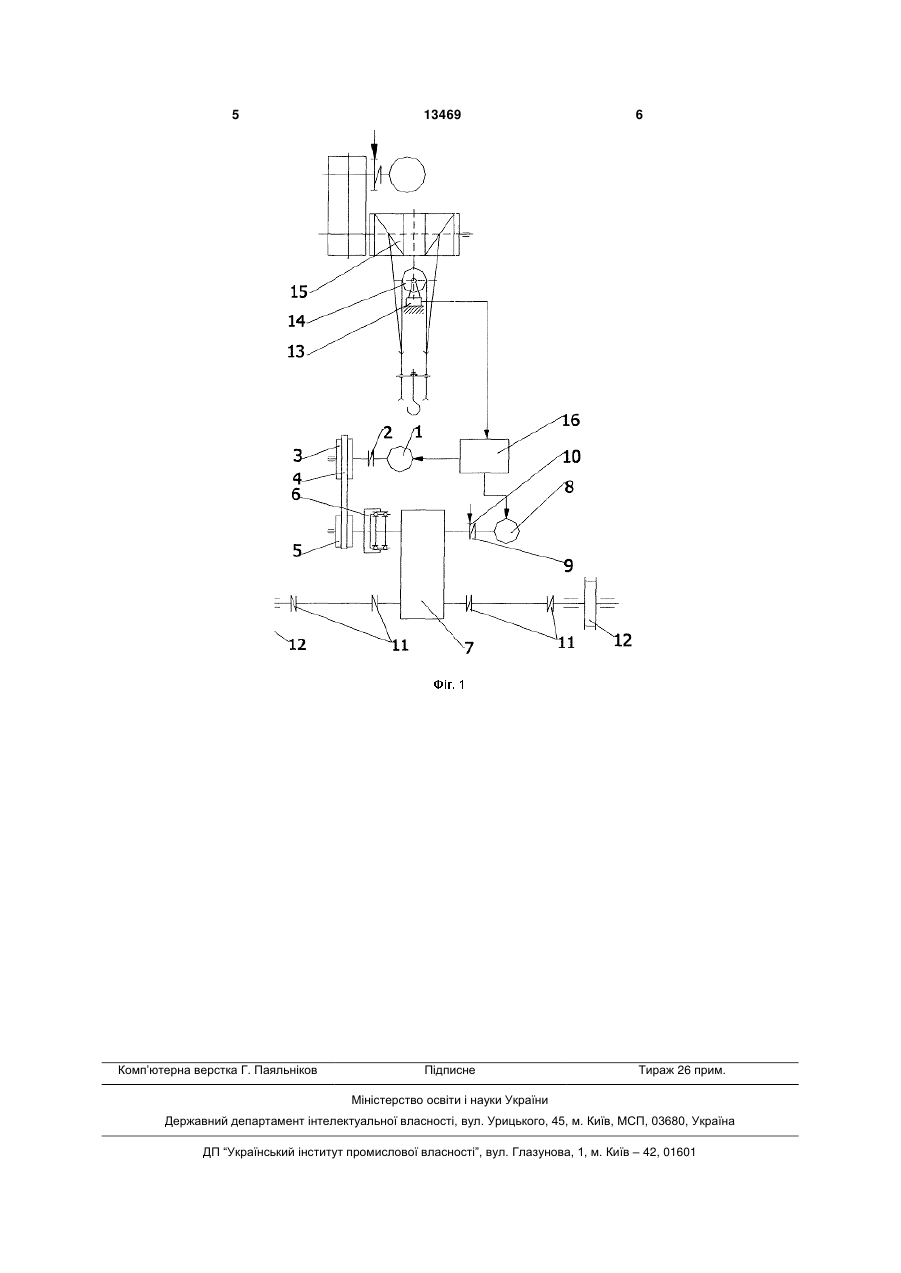

Пристрій для зменшення розгойдування вантажу, що містить електродвигун, гальма, редуктор, кінематично зв'язаний з ходовими колесами, та систему підвішування вантажу, швидкісний вал 3 13469 4 якого буде значно меншою від номінальної вантаз другого боку який з'єднаний із основним електжопідйомності, імовірний випадок, коли власні кородвигуном 8 за допомогою муфти із гальмовим ливання вантажу, та коливання, що виникають при шківом 8, на якому встановлено гальма 10, на вивмиканні пускового електродвигуна, можуть знахідному валу редуктора за допомогою муфт 11 ходитися не у протифазі, а складатися, внаслідок встановлено привідні колеса 12, датчика маси 13, чого коливання вантажу будуть тільки збільшувавстановленого на зрівняльний блок поліспастової тись, що в цілому може значно збільшити небезсистеми 14 механізма підйому вантажу 15, керупечність використання вантажопідйомного механівання електродвигунами відбувається за допомозму. гою командоаппарата 16. В основу корисної моделі поставлена задача При пуску механізму командоаппарат 16, в зазменшення розгойдування вантажу в залежності лежності від величини сигналу, отриманого від від його маси при пересуванні підйомнодатчика маси 13 (в залежності від маси вантажу) транспортним механізмом, і, як наслідок, зменпершим вмикає пусковий електродвигун 1, від якошення динамічних навантажень на механізм та го обертовий рух передається через муфту 2 на кран в цілому, підвищення безпечності та продукхвильовий ланцюговий редуктор 3, який забезпетивності роботи. чує пульсувальний рух багаторядного ланцюга 4, Поставлена задача досягається тим, що на який передається через ведену зірочку 5 та обгінмеханізм підйому вантажу, наприклад, на зрівняну роликову муфту 6 на наскрізний швидкісний вал льний блок поліспастової системи, встановлюєтьредуктора 7 та далі на привідні колеса 12, забезся датчик маси, сигнал від якого передається на печуючи таким чином пульсувальний рух механізкомандоаппарат, регулюючи таким чином швидма пересування в цілому, що викликає коливання кість обертання пускового електродвигуна. вантажу із власною частотою, яки підбираються Запропонована конструкція забезпечує зментаким чином, щоб бути у протифазі частоті колишення розгойдування вантажу при пересуванні вань, які виникають у механізмі пересування від піднімально-транспортними механізмами, і, як маси вантажу, наслідком чого є зменшення частослідство, дає можливість зменшити динамічні нати коливань вантажу. вантаження на механізм та кран в цілому, підвиДалі командоаппарат 16 вмикає основний елещує безпечність та продуктивність роботи. ктродвигун 8, а так як швидкість на його валу виКорисна модель пояснюється на зразку мехаще, ніж на веденій зірочці 5, то обгінна роликова нізму пересування візка мостового крана за допомуфта 6 розмикається, після чого командоаппарат могою креслень. вимикає пусковий електродвигун 1. Фіг.1. Кінематична схема механізму пересуВикористання датчика маси 13 дає можливість вання візка мостового крана із пристроєм для змерегулювання швидкості обертання пускового елекншення розгойдування вантажу. тродвигуна в залежності від маси вантажу, змінюНа фіг.1 зображена кінематична схема крана із ючи таким чином частоту власних коливань ванпристроєм для зменшення розгойдування вантатажу, що виникає при його роботі, буде у жу, який складається із пускового електродвигуна протифазі частоті коливань, які виникають у меха1, з'єднаного за допомогою муфти 2 із хвильовим нізмі пересування від маси вантажу, наслідком ланцюговим редуктором 3, від якого обертовий рух чого буде зменшення коливань вантажу і, як слідспередається за допомогою багаторядного ланцюга тво, дає можливість зменшити динамічні наванта4 на ведену зірочку 5, яка в свою чергу з'єднана за ження на механізм та кран в цілому, підвищує бездопомогою обгінної роликової муфти 6 із наскрізпечність та продуктивність роботи. ним швидкісним валом редуктора 7 з одного боку, 5 Комп’ютерна верстка Г. Паяльніков 13469 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for decrease of load swinging

Автори англійською

Dorokhov Mykola Yuriiovych

Назва патенту російською

Устройство для уменьшения раскачивания груза

Автори російською

Дорохов Николай Юрьевич

МПК / Мітки

МПК: F16G 13/00

Мітки: пристрій, зменшення, вантажу, розгойдування
