Редуктор

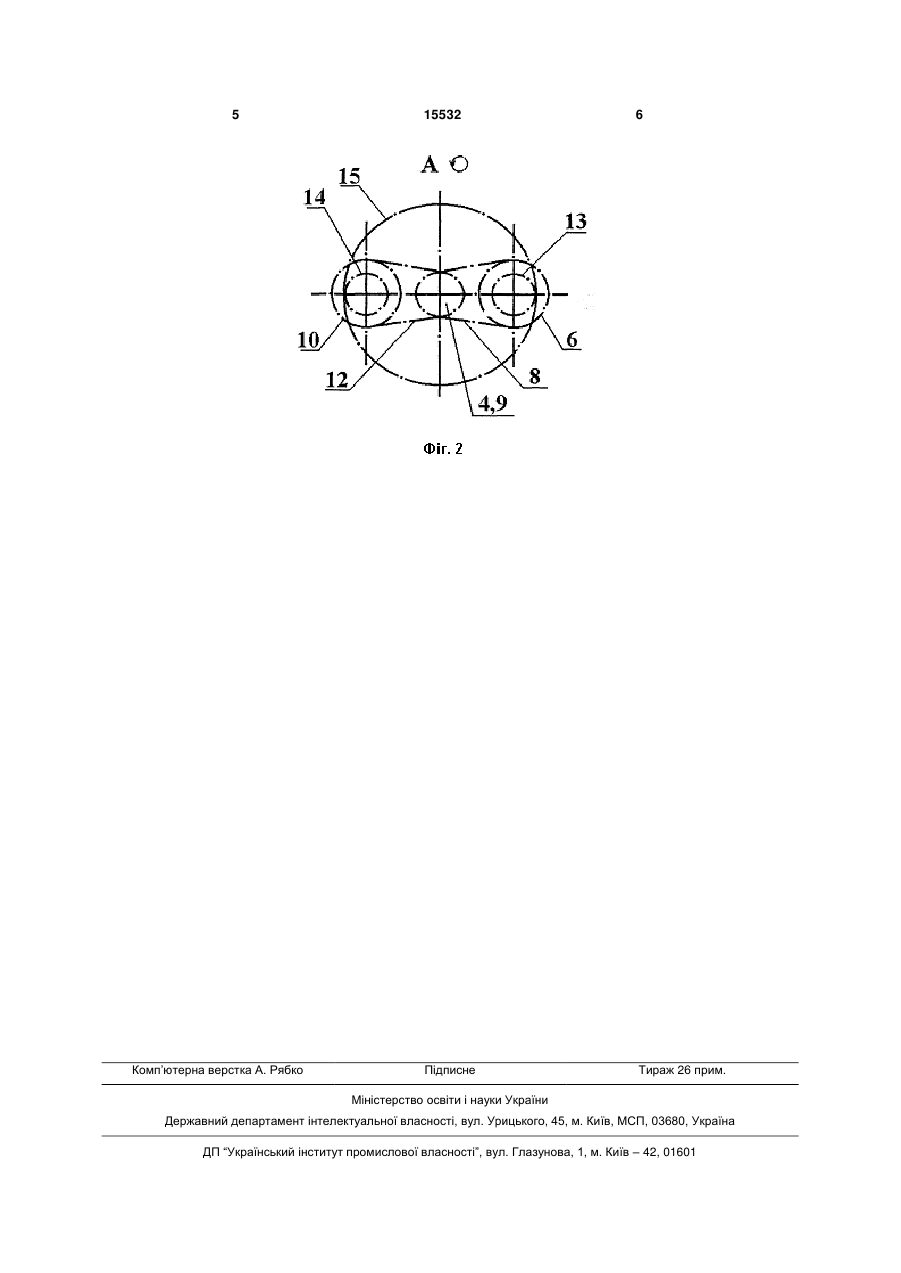

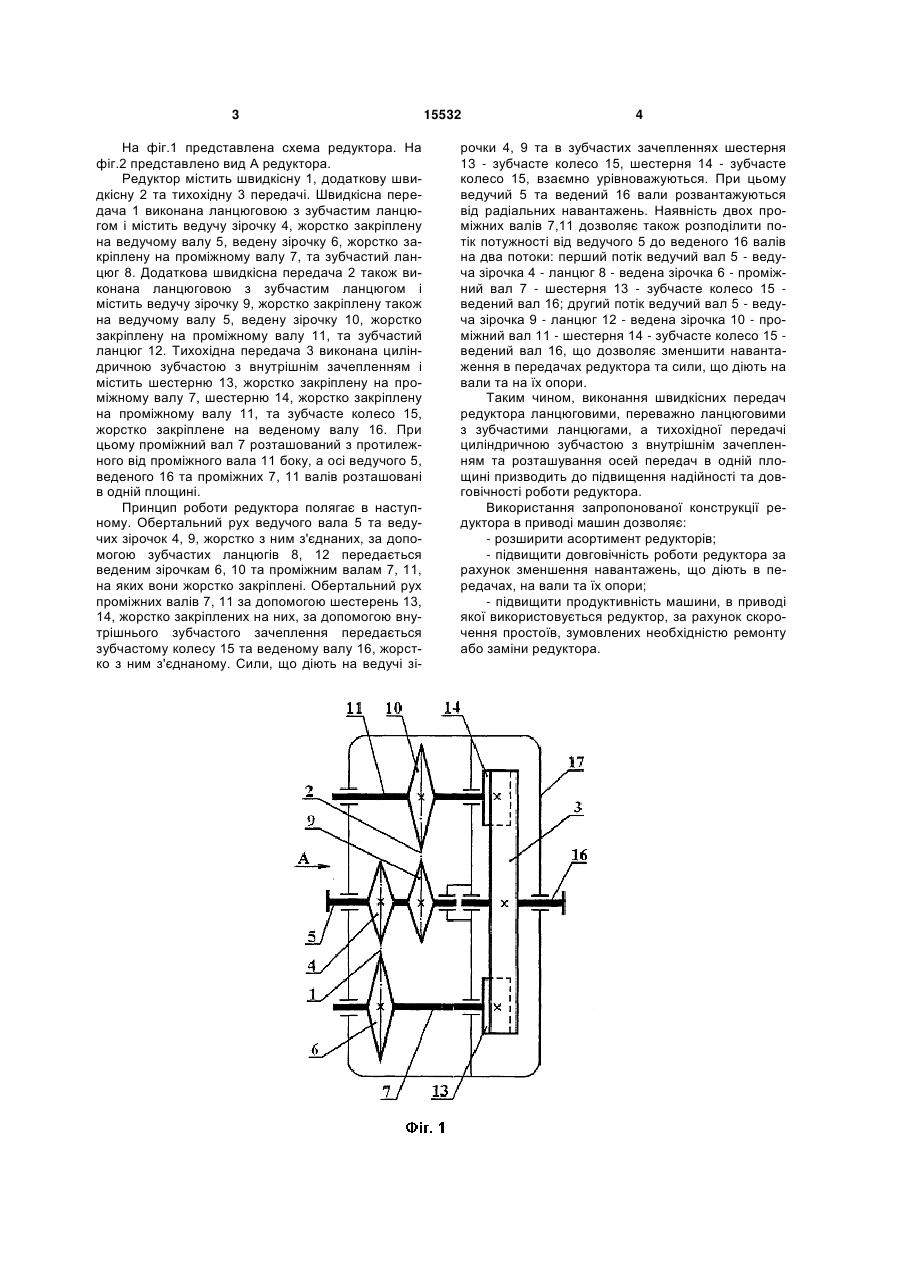

Редуктор, що містить швидкісну та тихохідну передачі, який відрізняється тим, що обладнаний додатковою швидкісною передачею, розташованою паралельно швидкісній передачі, при цьому швидкісні передачі виконано ланцюговими, переважно з зубчастими ланцюгами, тихохідна передача виконана циліндричною зубчастою з внутрішнім зачепленням, а осі передач розташовані в одній площині. (19) (21) u200511470 (22) 02.12.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович, Чабан Віталій Васильович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 На фіг.1 представлена схема редуктора. На фіг.2 представлено вид А редуктора. Редуктор містить швидкісну 1, додаткову швидкісну 2 та тихохідну 3 передачі. Швидкісна передача 1 виконана ланцюговою з зубчастим ланцюгом і містить ведучу зірочку 4, жорстко закріплену на ведучому валу 5, ведену зірочку 6, жорстко закріплену на проміжному валу 7, та зубчастий ланцюг 8. Додаткова швидкісна передача 2 також виконана ланцюговою з зубчастим ланцюгом і містить ведучу зірочку 9, жорстко закріплену також на ведучому валу 5, ведену зірочку 10, жорстко закріплену на проміжному валу 11, та зубчастий ланцюг 12. Тихохідна передача 3 виконана циліндричною зубчастою з внутрішнім зачепленням і містить шестерню 13, жорстко закріплену на проміжному валу 7, шестерню 14, жорстко закріплену на проміжному валу 11, та зубчасте колесо 15, жорстко закріплене на веденому валу 16. При цьому проміжний вал 7 розташований з протилежного від проміжного вала 11 боку, а осі ведучого 5, веденого 16 та проміжних 7, 11 валів розташовані в одній площині. Принцип роботи редуктора полягає в наступному. Обертальний рух ведучого вала 5 та ведучих зірочок 4, 9, жорстко з ним з'єднаних, за допомогою зубчастих ланцюгів 8, 12 передається веденим зірочкам 6, 10 та проміжним валам 7, 11, на яких вони жорстко закріплені. Обертальний рух проміжних валів 7, 11 за допомогою шестерень 13, 14, жорстко закріплених на них, за допомогою внутрішнього зубчастого зачеплення передається зубчастому колесу 15 та веденому валу 16, жорстко з ним з'єднаному. Сили, що діють на ведучі зі 15532 4 рочки 4, 9 та в зубчастих зачепленнях шестерня 13 - зубчасте колесо 15, шестерня 14 - зубчасте колесо 15, взаємно урівноважуються. При цьому ведучий 5 та ведений 16 вали розвантажуються від радіальних навантажень. Наявність двох проміжних валів 7,11 дозволяє також розподілити потік потужності від ведучого 5 до веденого 16 валів на два потоки: перший потік ведучий вал 5 - ведуча зірочка 4 - ланцюг 8 - ведена зірочка 6 - проміжний вал 7 - шестерня 13 - зубчасте колесо 15 ведений вал 16; другий потік ведучий вал 5 - ведуча зірочка 9 - ланцюг 12 - ведена зірочка 10 - проміжний вал 11 - шестерня 14 - зубчасте колесо 15 ведений вал 16, що дозволяє зменшити навантаження в передачах редуктора та сили, що діють на вали та на їх опори. Таким чином, виконання швидкісних передач редуктора ланцюговими, переважно ланцюговими з зубчастими ланцюгами, а тихохідної передачі циліндричною зубчастою з внутрішнім зачепленням та розташування осей передач в одній площині призводить до підвищення надійності та довговічності роботи редуктора. Використання запропонованої конструкції редуктора в приводі машин дозволяє: - розширити асортимент редукторів; - підвищити довговічність роботи редуктора за рахунок зменшення навантажень, що діють в передачах, на вали та їх опори; - підвищити продуктивність машини, в приводі якої використовується редуктор, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни редуктора. 5 Комп’ютерна верстка А. Рябко 15532 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
