Антена секторного сканування

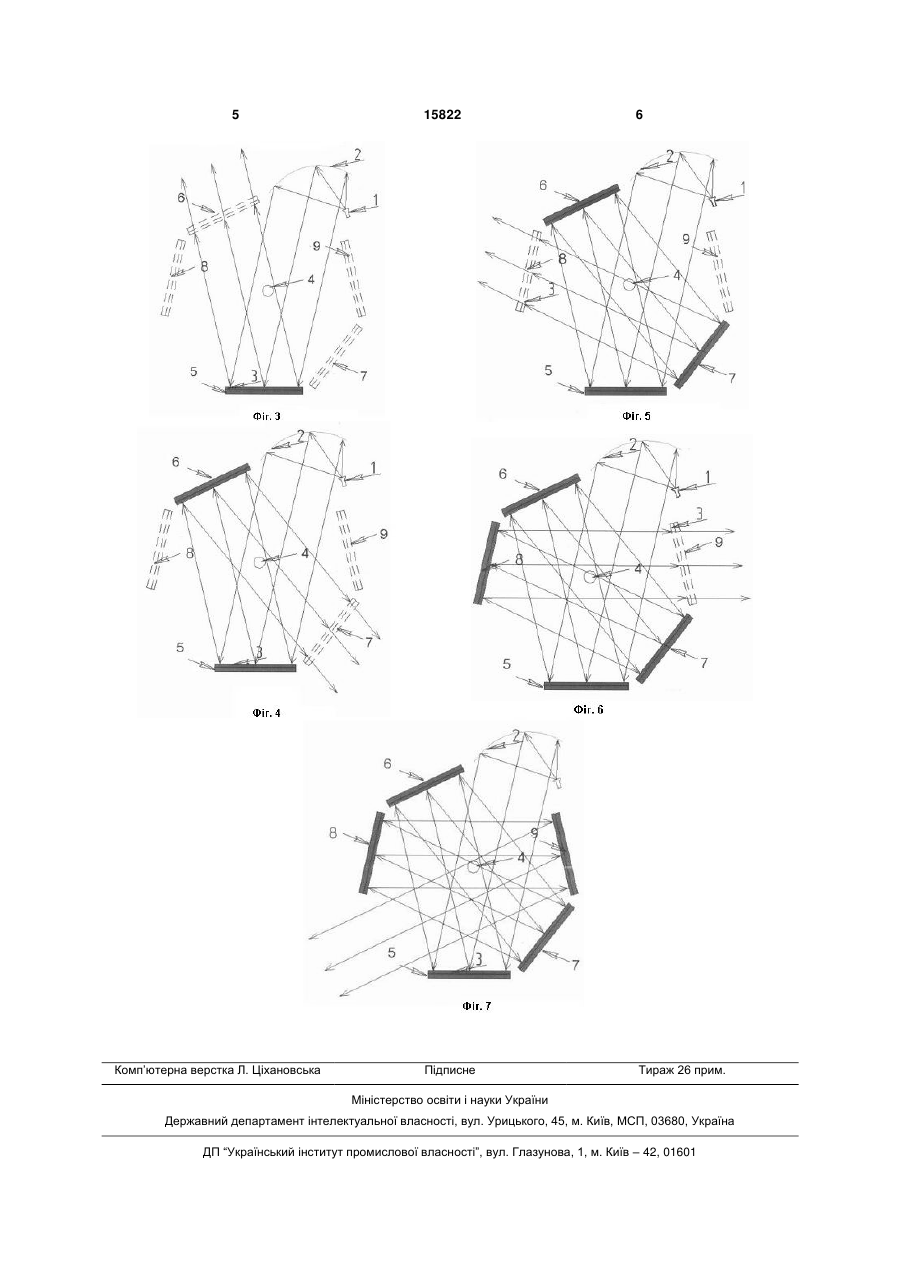

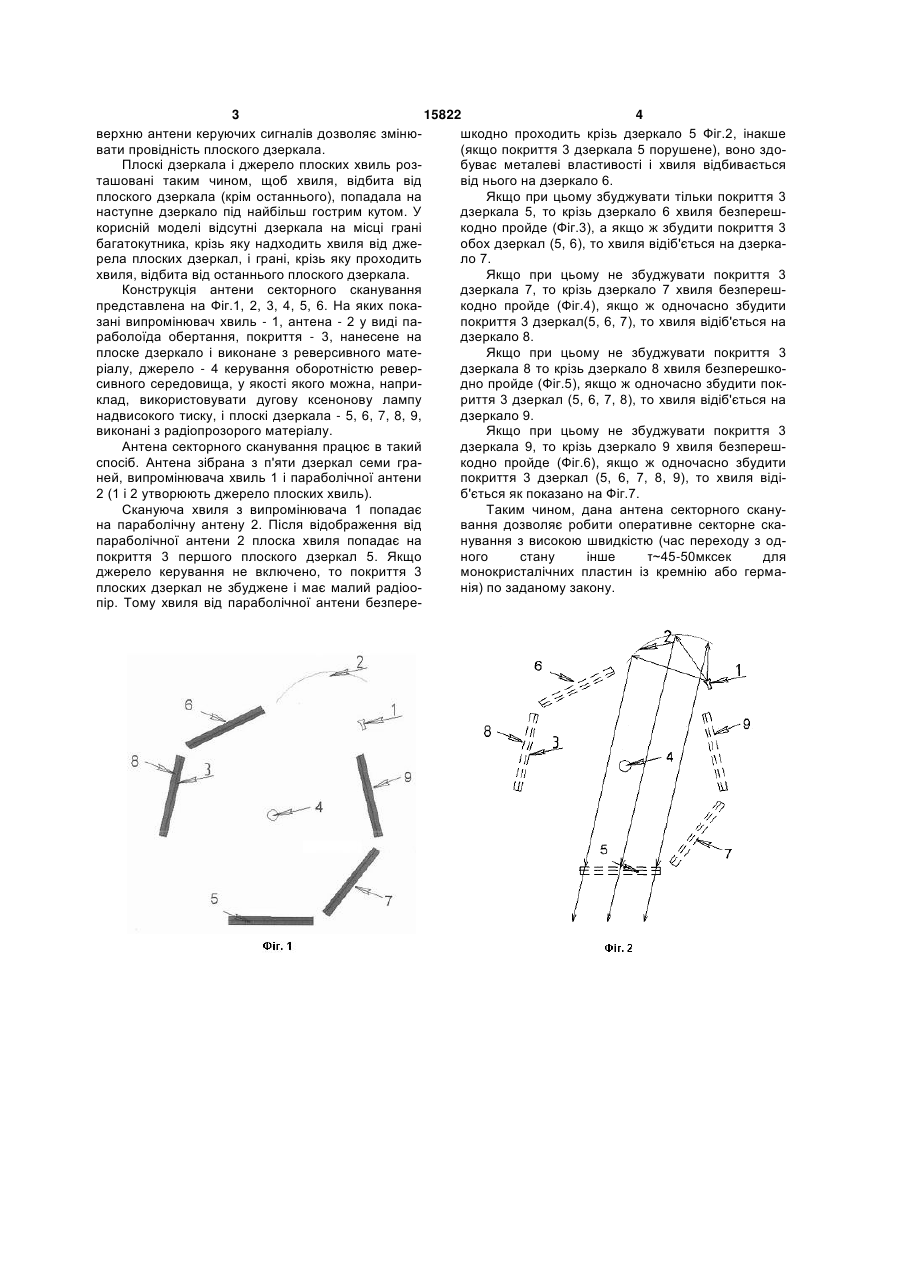

1. Антена секторного сканування, яка містить плоскі дзеркала і джерело плоских хвиль, яка відрізняється тим, що плоскі дзеркала виконані з 3 15822 4 верхню антени керуючих сигналів дозволяє змінюшкодно проходить крізь дзеркало 5 Фіг.2, інакше вати провідність плоского дзеркала. (якщо покриття 3 дзеркала 5 порушене), воно здоПлоскі дзеркала і джерело плоских хвиль розбуває металеві властивості і хвиля відбивається ташовані таким чином, щоб хвиля, відбита від від нього на дзеркало 6. плоского дзеркала (крім останнього), попадала на Якщо при цьому збуджувати тільки покриття 3 наступне дзеркало під найбільш гострим кутом. У дзеркала 5, то крізь дзеркало 6 хвиля безперешкорисній моделі відсутні дзеркала на місці грані кодно пройде (Фіг.3), а якщо ж збудити покриття 3 багатокутника, крізь яку надходить хвиля від джеобох дзеркал (5, 6), то хвиля відіб'ється на дзеркарела плоских дзеркал, і грані, крізь яку проходить ло 7. хвиля, відбита від останнього плоского дзеркала. Якщо при цьому не збуджувати покриття 3 Конструкція антени секторного сканування дзеркала 7, то крізь дзеркало 7 хвиля безперешпредставлена на Фіг.1, 2, 3, 4, 5, 6. На яких покакодно пройде (Фіг.4), якщо ж одночасно збудити зані випромінювач хвиль - 1, антена - 2 у виді папокриття 3 дзеркал(5, 6, 7), то хвиля відіб'ється на раболоїда обертання, покриття - 3, нанесене на дзеркало 8. плоске дзеркало і виконане з реверсивного матеЯкщо при цьому не збуджувати покриття 3 ріалу, джерело - 4 керування оборотністю ревердзеркала 8 то крізь дзеркало 8 хвиля безперешкосивного середовища, у якості якого можна, напридно пройде (Фіг.5), якщо ж одночасно збудити покклад, використовувати дугову ксенонову лампу риття 3 дзеркал (5, 6, 7, 8), то хвиля відіб'ється на надвисокого тиску, і плоскі дзеркала - 5, 6, 7, 8, 9, дзеркало 9. виконані з радіопрозорого матеріалу. Якщо при цьому не збуджувати покриття 3 Антена секторного сканування працює в такий дзеркала 9, то крізь дзеркало 9 хвиля безперешспосіб. Антена зібрана з п'яти дзеркал семи гракодно пройде (Фіг.6), якщо ж одночасно збудити ней, випромінювача хвиль 1 і параболічної антени покриття 3 дзеркал (5, 6, 7, 8, 9), то хвиля віді2 (1 і 2 утворюють джерело плоских хвиль). б'ється як показано на Фіг.7. Скануюча хвиля з випромінювача 1 попадає Таким чином, дана антена секторного скануна параболічну антену 2. Після відображення від вання дозволяє робити оперативне секторне скапараболічної антени 2 плоска хвиля попадає на нування з високою швидкістю (час переходу з одпокриття 3 першого плоского дзеркал 5. Якщо ного стану інше τ~45-50мксек для джерело керування не включено, то покриття 3 монокристалічних пластин із кремнію або гермаплоских дзеркал не збуджене і має малий радіоонія) по заданому закону. пір. Тому хвиля від параболічної антени безпере 5 Комп’ютерна верстка Л. Ціхановська 15822 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
