Автоматичний вимикач ав 2000

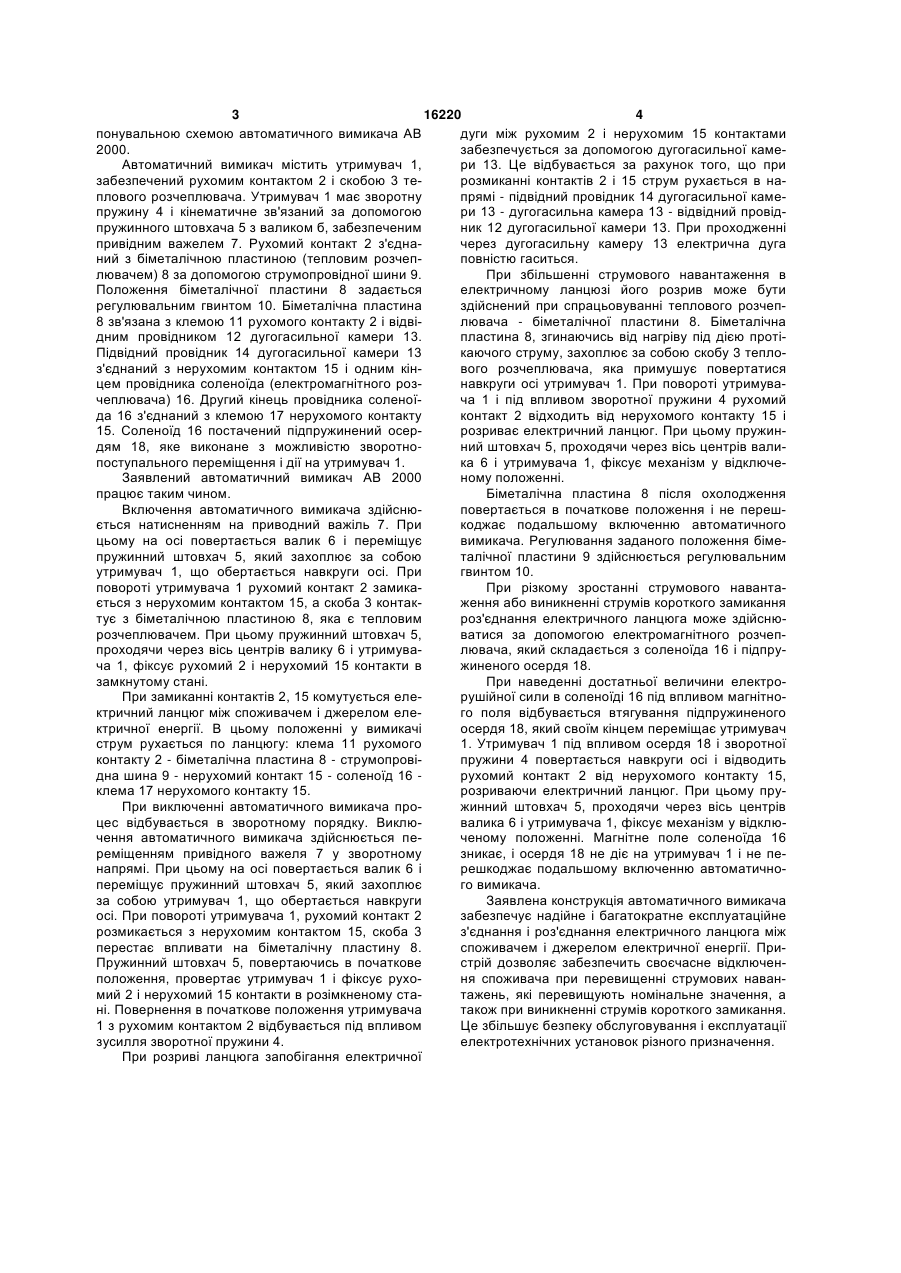

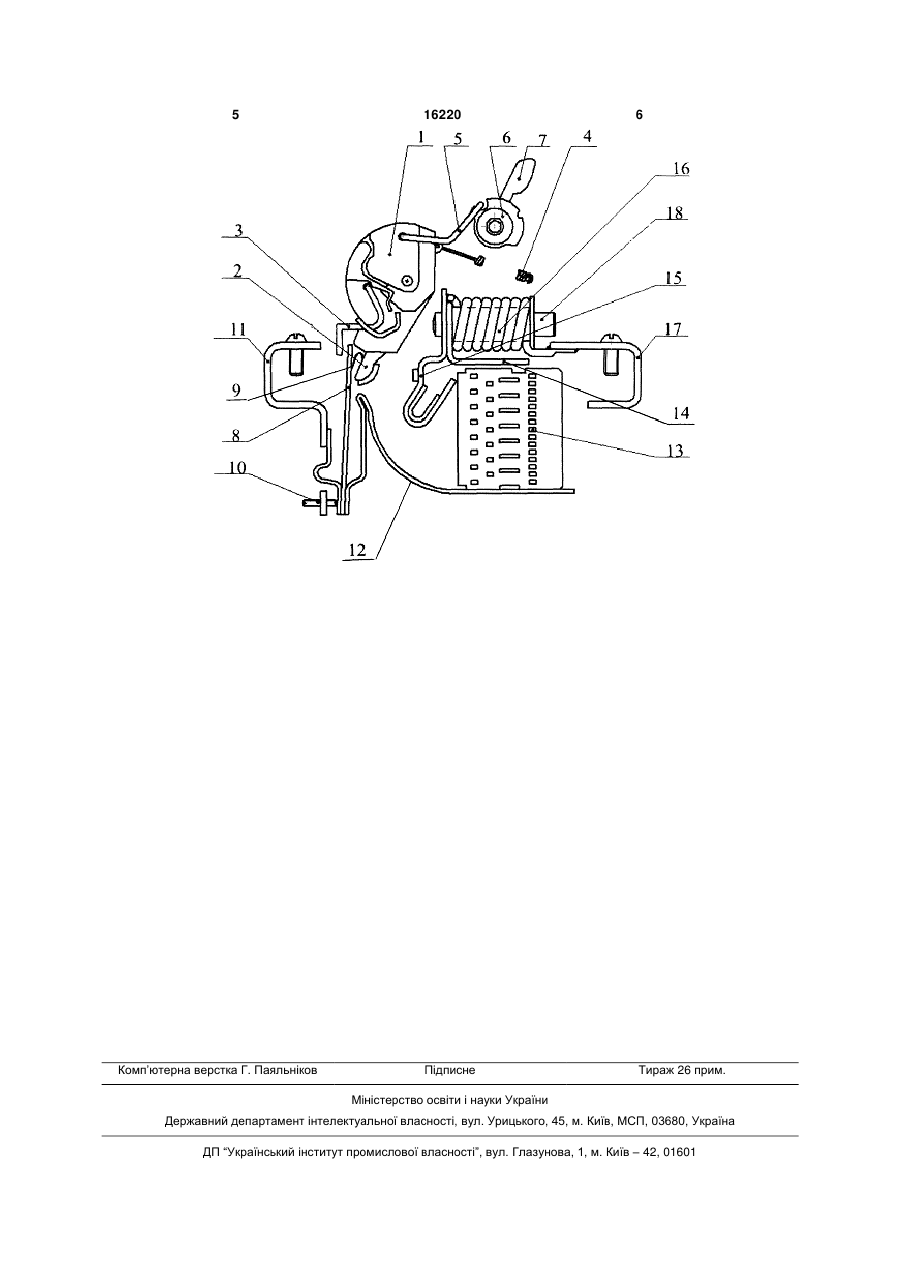

Автоматичний вимикач, що містить привідний важіль, нерухомий контакт, утримувач з рухомим контактом, клеми рухомого і нерухомого контактів, дугогасильну камеру з відвідним і підвідним провідниками, який відрізняється тим, що привідний важіль оснащений валиком, кінематично зв'язаним за допомогою пружинного штовхача з утримува 3 16220 4 понувальною схемою автоматичного вимикача АВ дуги між рухомим 2 і нерухомим 15 контактами 2000. забезпечується за допомогою дугогасильної камеАвтоматичний вимикач містить утримувач 1, ри 13. Це відбувається за рахунок того, що при забезпечений рухомим контактом 2 і скобою 3 терозмиканні контактів 2 і 15 струм рухається в наплового розчеплювача. Утримувач 1 має зворотну прямі - підвідний провідник 14 дугогасильної камепружину 4 і кінематичне зв'язаний за допомогою ри 13 - дугогасильна камера 13 - відвідний провідпружинного штовхача 5 з валиком б, забезпеченим ник 12 дугогасильної камери 13. При проходженні привідним важелем 7. Рухомий контакт 2 з'єдначерез дугогасильну камеру 13 електрична дуга ний з біметалічною пластиною (тепловим розчепповністю гаситься. лювачем) 8 за допомогою струмопровідної шини 9. При збільшенні струмового навантаження в Положення біметалічної пластини 8 задається електричному ланцюзі його розрив може бути регулювальним гвинтом 10. Біметалічна пластина здійснений при спрацьовуванні теплового розчеп8 зв'язана з клемою 11 рухомого контакту 2 і відвілювача - біметалічної пластини 8. Біметалічна дним провідником 12 дугогасильної камери 13. пластина 8, згинаючись від нагріву під дією протіПідвідний провідник 14 дугогасильної камери 13 каючого струму, захоплює за собою скобу 3 теплоз'єднаний з нерухомим контактом 15 і одним кінвого розчеплювача, яка примушує повертатися цем провідника соленоїда (електромагнітного рознавкруги осі утримувач 1. При повороті утримувачеплювача) 16. Другий кінець провідника соленоїча 1 і під впливом зворотної пружини 4 рухомий да 16 з'єднаний з клемою 17 нерухомого контакту контакт 2 відходить від нерухомого контакту 15 і 15. Соленоїд 16 постачений підпружинений осеррозриває електричний ланцюг. При цьому пружиндям 18, яке виконане з можливістю зворотноний штовхач 5, проходячи через вісь центрів валипоступального переміщення і дії на утримувач 1. ка 6 і утримувача 1, фіксує механізм у відключеЗаявлений автоматичний вимикач АВ 2000 ному положенні. працює таким чином. Біметалічна пластина 8 після охолодження Включення автоматичного вимикача здійснюповертається в початкове положення і не перешється натисненням на приводний важіль 7. При коджає подальшому включенню автоматичного цьому на осі повертається валик 6 і переміщує вимикача. Регулювання заданого положення бімепружинний штовхач 5, який захоплює за собою талічної пластини 9 здійснюється регулювальним утримувач 1, що обертається навкруги осі. При гвинтом 10. повороті утримувача 1 рухомий контакт 2 замикаПри різкому зростанні струмового навантається з нерухомим контактом 15, а скоба 3 контакження або виникненні струмів короткого замикання тує з біметалічною пластиною 8, яка є тепловим роз'єднання електричного ланцюга може здійснюрозчеплювачем. При цьому пружинний штовхач 5, ватися за допомогою електромагнітного розчеппроходячи через вісь центрів валику 6 і утримувалювача, який складається з соленоїда 16 і підпруча 1, фіксує рухомий 2 і нерухомий 15 контакти в жиненого осердя 18. замкнутому стані. При наведенні достатньої величини електроПри замиканні контактів 2, 15 комутується елерушійної сили в соленоїді 16 під впливом магнітноктричний ланцюг між споживачем і джерелом елего поля відбувається втягування підпружиненого ктричної енергії. В цьому положенні у вимикачі осердя 18, який своїм кінцем переміщає утримувач струм рухається по ланцюгу: клема 11 рухомого 1. Утримувач 1 під впливом осердя 18 і зворотної контакту 2 - біметалічна пластина 8 - струмопровіпружини 4 повертається навкруги осі і відводить дна шина 9 - нерухомий контакт 15 - соленоїд 16 рухомий контакт 2 від нерухомого контакту 15, клема 17 нерухомого контакту 15. розриваючи електричний ланцюг. При цьому пруПри виключенні автоматичного вимикача прожинний штовхач 5, проходячи через вісь центрів цес відбувається в зворотному порядку. Виклювалика 6 і утримувача 1, фіксує механізм у відключення автоматичного вимикача здійснюється печеному положенні. Магнітне поле соленоїда 16 реміщенням привідного важеля 7 у зворотному зникає, і осердя 18 не діє на утримувач 1 і не пенапрямі. При цьому на осі повертається валик 6 і решкоджає подальшому включенню автоматичнопереміщує пружинний штовхач 5, який захоплює го вимикача. за собою утримувач 1, що обертається навкруги Заявлена конструкція автоматичного вимикача осі. При повороті утримувача 1, рухомий контакт 2 забезпечує надійне і багатократне експлуатаційне розмикається з нерухомим контактом 15, скоба 3 з'єднання і роз'єднання електричного ланцюга між перестає впливати на біметалічну пластину 8. споживачем і джерелом електричної енергії. ПриПружинний штовхач 5, повертаючись в початкове стрій дозволяє забезпечить своєчасне відключенположення, провертає утримувач 1 і фіксує рухоня споживача при перевищенні струмових наванмий 2 і нерухомий 15 контакти в розімкненому статажень, які перевищують номінальне значення, а ні. Повернення в початкове положення утримувача також при виникненні струмів короткого замикання. 1 з рухомим контактом 2 відбувається під впливом Це збільшує безпеку обслуговування і експлуатації зусилля зворотної пружини 4. електротехнічних установок різного призначення. При розриві ланцюга запобігання електричної 5 Комп’ютерна верстка Г. Паяльніков 16220 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
