Установка для сушіння рідких матеріалів

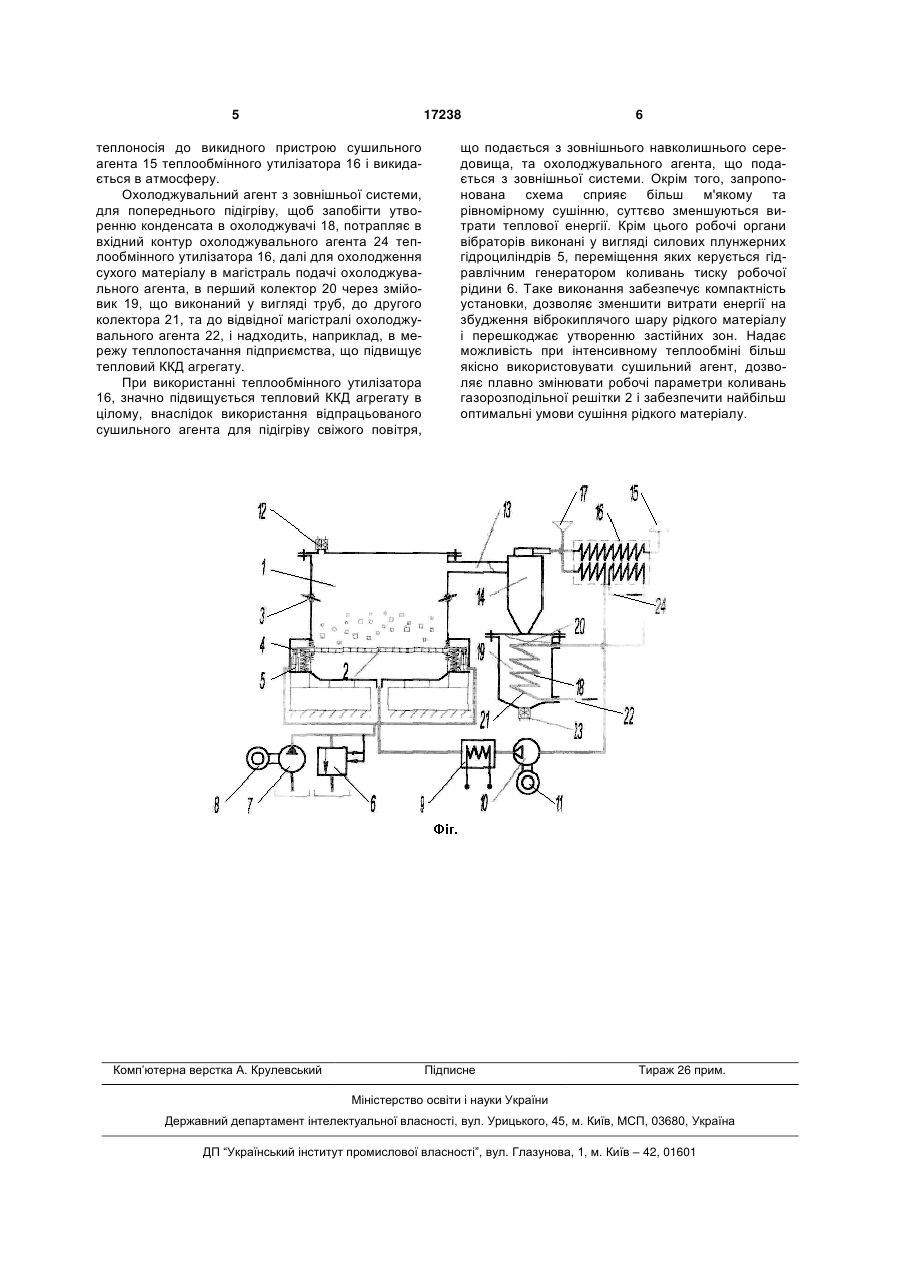

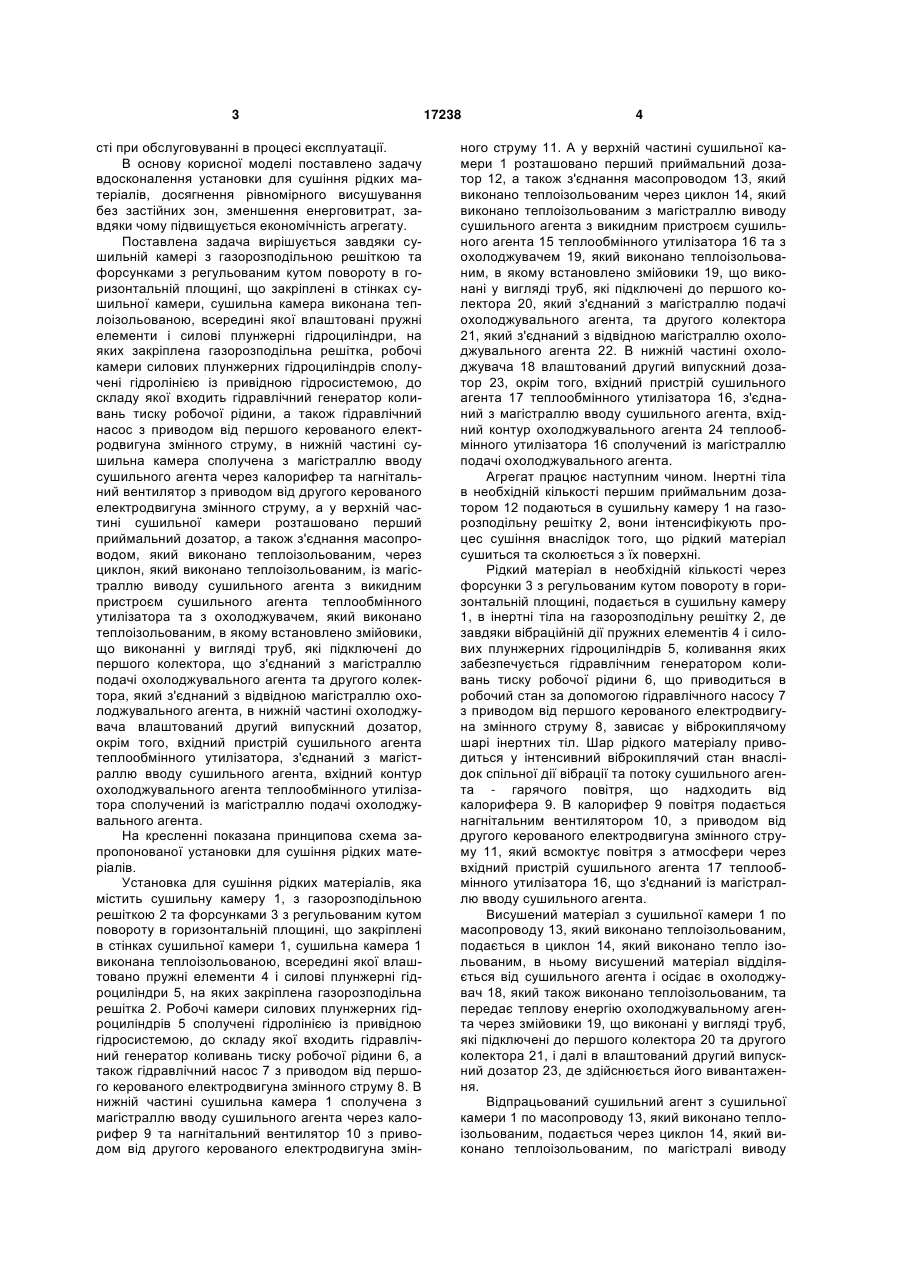

Установка для сушіння рідких матеріалів в віброкиплячому шарі інертних тіл, яка містить сушильну камеру з газорозподільною решіткою та форсунками з регульованим кутом повороту в горизонтальній площині, що закріплені в стінках сушильної камери, яка відрізняється тим, що сушильна камера виконана теплоізольованою, всередині якої влаштовані пружні елементи і силові плунжерні гідроциліндри, на яких закріплена газорозподільна решітка, робочі камери силових плунжерних гідроциліндрів сполучені гідролінією із привідною гідросистемою, до складу якої входить гідравлічний генератор коливань тиску робочої рідини, а також гідравлічний насос з приводом від першого керованого електродвигуна змінного U 2 (19) 1 3 сті при обслуговуванні в процесі експлуатації. В основу корисної моделі поставлено задачу вдосконалення установки для сушіння рідких матеріалів, досягнення рівномірного висушування без застійних зон, зменшення енерговитрат, завдяки чому підвищується економічність агрегату. Поставлена задача вирішується завдяки сушильній камері з газорозподільною решіткою та форсунками з регульованим кутом повороту в горизонтальній площині, що закріплені в стінках сушильної камери, сушильна камера виконана теплоізольованою, всередині якої влаштовані пружні елементи і силові плунжерні гідроциліндри, на яких закріплена газорозподільна решітка, робочі камери силових плунжерних гідроциліндрів сполучені гідролінією із привідною гідросистемою, до складу якої входить гідравлічний генератор коливань тиску робочої рідини, а також гідравлічний насос з приводом від першого керованого електродвигуна змінного струму, в нижній частині сушильна камера сполучена з магістраллю вводу сушильного агента через калорифер та нагнітальний вентилятор з приводом від другого керованого електродвигуна змінного струму, а у верхній частині сушильної камери розташовано перший приймальний дозатор, а також з'єднання масопроводом, який виконано теплоізольованим, через циклон, який виконано теплоізольованим, із магістраллю виводу сушильного агента з викидним пристроєм сушильного агента теплообмінного утилізатора та з охолоджувачем, який виконано теплоізольованим, в якому встановлено змійовики, що виконанні у вигляді труб, які підключені до першого колектора, що з'єднаний з магістраллю подачі охолоджувального агента та другого колектора, який з'єднаний з відвідною магістраллю охолоджувального агента, в нижній частині охолоджувача влаштований другий випускний дозатор, окрім того, вхідний пристрій сушильного агента теплообмінного утилізатора, з'єднаний з магістраллю вводу сушильного агента, вхідний контур охолоджувального агента теплообмінного утилізатора сполучений із магістраллю подачі охолоджувального агента. На кресленні показана принципова схема запропонованої установки для сушіння рідких матеріалів. Установка для сушіння рідких матеріалів, яка містить сушильну камеру 1, з газорозподільною решіткою 2 та форсунками 3 з регульованим кутом повороту в горизонтальній площині, що закріплені в стінках сушильної камери 1, сушильна камера 1 виконана теплоізольованою, всередині якої влаштовано пружні елементи 4 і силові плунжерні гідроциліндри 5, на яких закріплена газорозподільна решітка 2. Робочі камери силових плунжерних гідроциліндрів 5 сполучені гідролінією із привідною гідросистемою, до складу якої входить гідравлічний генератор коливань тиску робочої рідини 6, а також гідравлічний насос 7 з приводом від першого керованого електродвигуна змінного струму 8. В нижній частині сушильна камера 1 сполучена з магістраллю вводу сушильного агента через калорифер 9 та нагнітальний вентилятор 10 з приводом від другого керованого електродвигуна змін 17238 4 ного струму 11. А у верхній частині сушильної камери 1 розташовано перший приймальний дозатор 12, а також з'єднання масопроводом 13, який виконано теплоізольованим через циклон 14, який виконано теплоізольованим з магістраллю виводу сушильного агента з викидним пристроєм сушильного агента 15 теплообмінного утилізатора 16 та з охолоджувачем 19, який виконано теплоізольованим, в якому встановлено змійовики 19, що виконані у вигляді труб, які підключені до першого колектора 20, який з'єднаний з магістраллю подачі охолоджувального агента, та другого колектора 21, який з'єднаний з відвідною магістраллю охолоджувального агента 22. В нижній частині охолоджувача 18 влаштований другий випускний дозатор 23, окрім того, вхідний пристрій сушильного агента 17 теплообмінного утилізатора 16, з'єднаний з магістраллю вводу сушильного агента, вхідний контур охолоджувального агента 24 теплообмінного утилізатора 16 сполучений із магістраллю подачі охолоджувального агента. Агрегат працює наступним чином. Інертні тіла в необхідній кількості першим приймальним дозатором 12 подаються в сушильну камеру 1 на газорозподільну решітку 2, вони інтенсифікують процес сушіння внаслідок того, що рідкий матеріал сушиться та сколюється з їх поверхні. Рідкий матеріал в необхідній кількості через форсунки 3 з регульованим кутом повороту в горизонтальній площині, подається в сушильну камеру 1, в інертні тіла на газорозподільну решітку 2, де завдяки вібраційній дії пружних елементів 4 і силових плунжерних гідроциліндрів 5, коливання яких забезпечується гідравлічним генератором коливань тиску робочої рідини 6, що приводиться в робочий стан за допомогою гідравлічного насосу 7 з приводом від першого керованого електродвигуна змінного струму 8, зависає у віброкиплячому шарі інертних тіл. Шар рідкого матеріалу приводиться у інтенсивний віброкиплячий стан внаслідок спільної дії вібрації та потоку сушильного агента - гарячого повітря, що надходить від калорифера 9. В калорифер 9 повітря подається нагнітальним вентилятором 10, з приводом від другого керованого електродвигуна змінного струму 11, який всмоктує повітря з атмосфери через вхідний пристрій сушильного агента 17 теплообмінного утилізатора 16, що з'єднаний із магістраллю вводу сушильного агента. Висушений матеріал з сушильної камери 1 по масопроводу 13, який виконано теплоізольованим, подається в циклон 14, який виконано тепло ізольованим, в ньому висушений матеріал відділяється від сушильного агента і осідає в охолоджувач 18, який також виконано теплоізольованим, та передає теплову енергію охолоджувальному агента через змійовики 19, що виконані у вигляді труб, які підключені до першого колектора 20 та другого колектора 21, і далі в влаштований другий випускний дозатор 23, де здійснюється його вивантаження. Відпрацьований сушильний агент з сушильної камери 1 по масопроводу 13, який виконано теплоізольованим, подається через циклон 14, який виконано теплоізольованим, по магістралі виводу 5 17238 теплоносія до викидного пристрою сушильного агента 15 теплообмінного утилізатора 16 і викидається в атмосферу. Охолоджувальний агент з зовнішньої системи, для попереднього підігріву, щоб запобігти утворенню конденсата в охолоджувачі 18, потрапляє в вхідний контур охолоджувального агента 24 теплообмінного утилізатора 16, далі для охолодження сухого матеріалу в магістраль подачі охолоджувального агента, в перший колектор 20 через змійовик 19, що виконаний у вигляді труб, до другого колектора 21, та до відвідної магістралі охолоджувального агента 22, і надходить, наприклад, в мережу теплопостачання підприємства, що підвищує тепловий ККД агрегату. При використанні теплообмінного утилізатора 16, значно підвищується тепловий ККД агрегату в цілому, внаслідок використання відпрацьованого сушильного агента для підігріву свіжого повітря, Комп’ютерна верстка А. Крулевський 6 що подається з зовнішнього навколишнього середовища, та охолоджувального агента, що подається з зовнішньої системи. Окрім того, запропонована схема сприяє більш м'якому та рівномірному сушінню, суттєво зменшуються витрати теплової енергії. Крім цього робочі органи вібраторів виконані у вигляді силових плунжерних гідроциліндрів 5, переміщення яких керується гідравлічним генератором коливань тиску робочої рідини 6. Таке виконання забезпечує компактність установки, дозволяє зменшити витрати енергії на збудження віброкиплячого шару рідкого матеріалу і перешкоджає утворенню застійних зон. Надає можливість при інтенсивному теплообміні більш якісно використовувати сушильний агент, дозволяє плавно змінювати робочі параметри коливань газорозподільної решітки 2 і забезпечити найбільш оптимальні умови сушіння рідкого матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
