Супінатор стопи пролонгованої дії

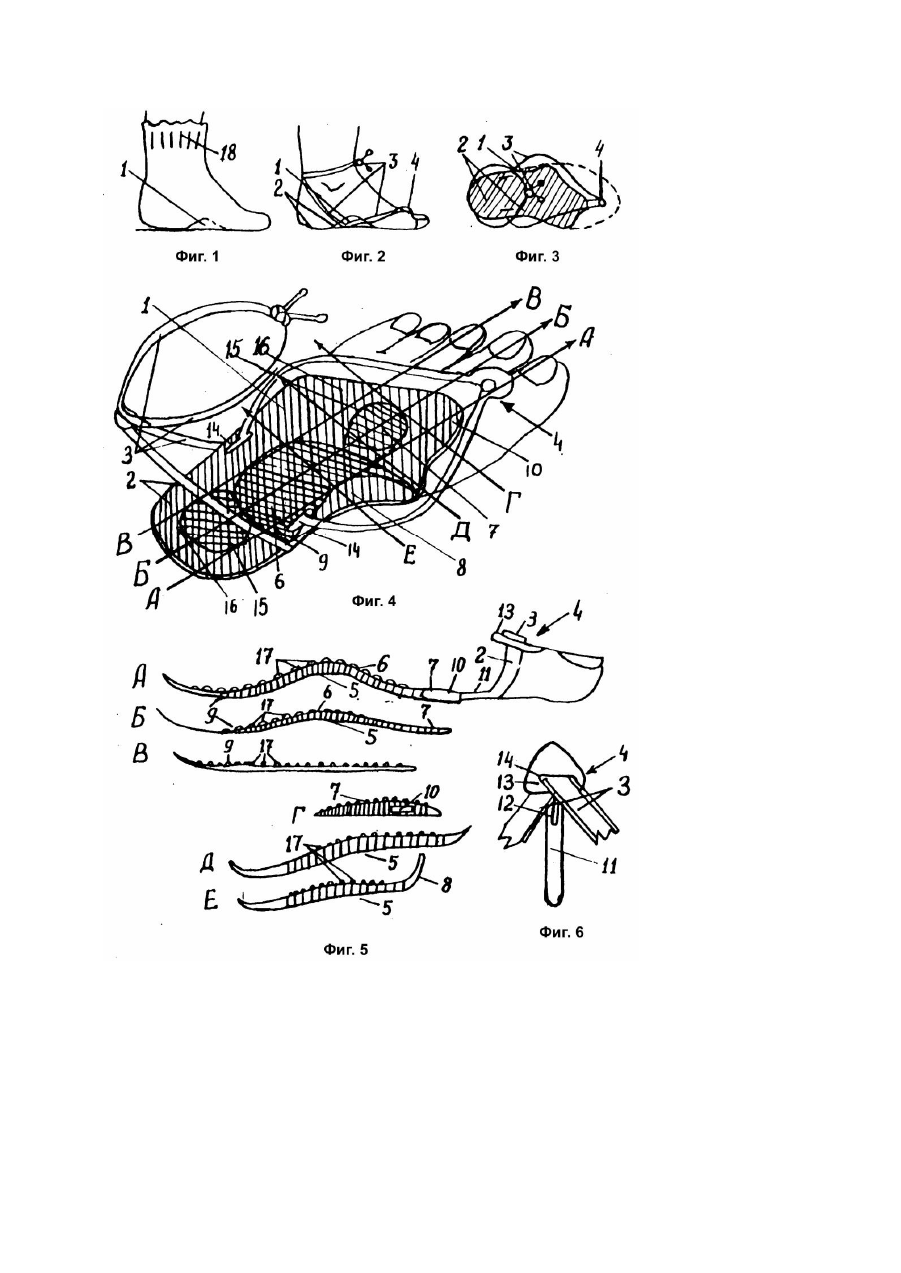

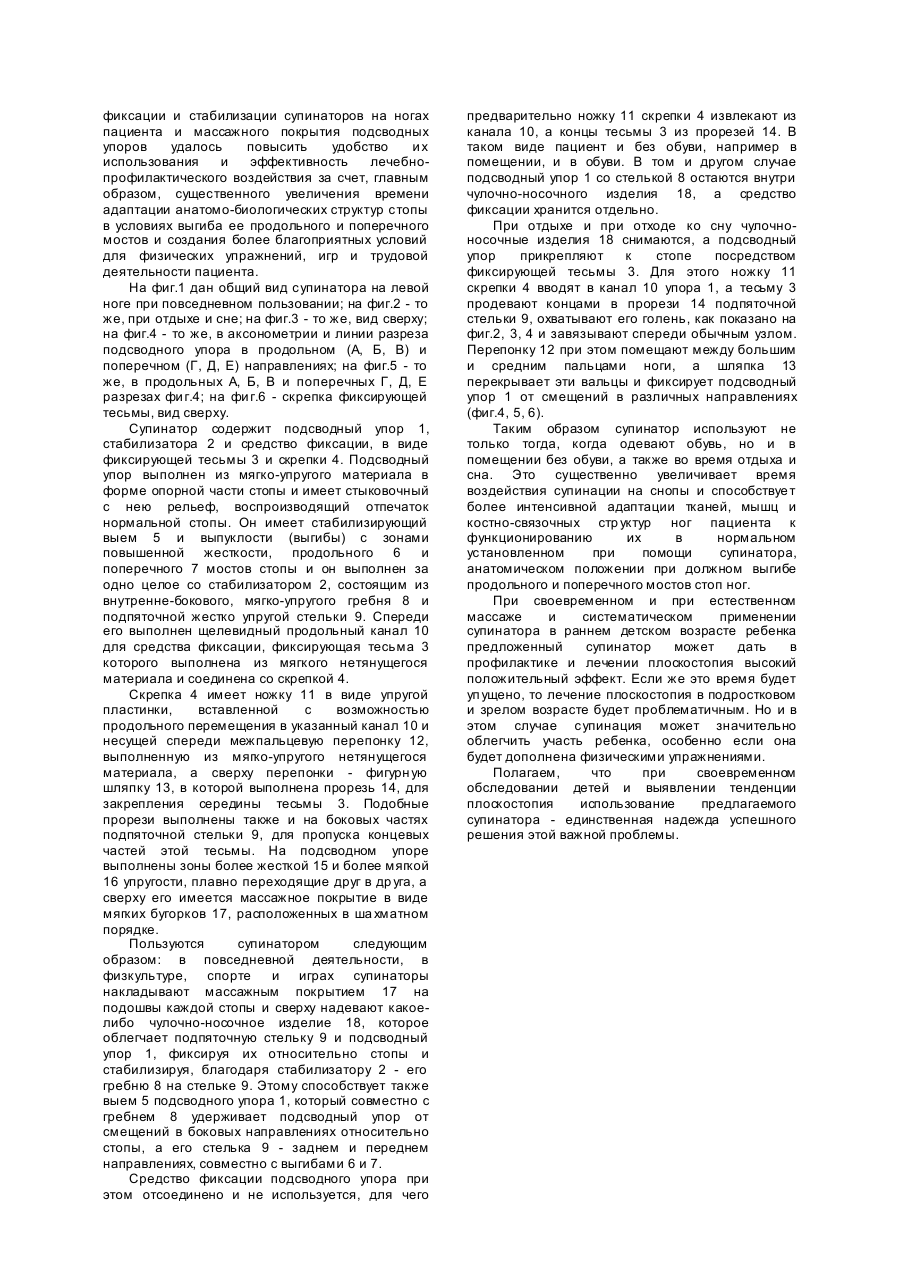

Предполагаемое изобретение относится к медицине, в частности к ортопедии - к приспособлениям профилактики и лечения плоскостопия. Известен "Аппарат для эквинусных стоп", содержащий опору для стоп и механизм крепления, имеющий пружины, шарниры и винтовые шпильки, при этом пружины установлены между опорой и механизмом крепления, а шарниры на оси вращения опоры для стоп, причем механизм крепления выполнен с возможностью перемещения опоры при помощи винтовых шпилек (А.с. №1641321, кл. A61F5/00, Бюл. №14, 1991). Недостаток этого аппарата в том, что воздействие на стопы ног он оказывает лишь при обездвиженности пациента - либо когда он находится в постели, либо в положении сидя. Двигаться и делать какие либо упражнения он не может и подвергает мышцы ног атрофии. К тому же, аппарат не имеет средства для выгиба сводов стоп и его поддержания. Известно средство коррекции стопы в виде подошвы, содержащей наружный слой и внутренний слой в виде стельки, между которыми размещены выступы, снабженные цилиндрическими пружинами, при этом наружный слой выполнен перфорированным с образованием вертикальных каналов для размещения выступов, в каждой из которых размещена резьбовая втулка с элементом регулирования высоты выступа, а наружный слой выполнен из гибкого упругого материала (А.с. №1837822, кл. A63B13/18, Бюл. №32, 1993). Недостаток этой подошвы в том, что супинация осуществляется только при носке обуви, что суживает лечебно-профилактические возможности и ограничивает время супинации. Известна ортопедическая стелька, а также стельки для занятий физкультурой и ортопедическая тренировочная стельки, содержащие вкладные в обувь стельки, на которых расположены рессорные или опорные бугорки различной конфигурации и жесткости (например, из формированной или перфорированной и пустотелой резины), закрепленные в месте подсводного отдела стопы, либо выполненные из единого блока пластины (А.с. №1537246, 1570223, 1503799; A61F5/14, Бюл. №3, 1982; №22, 1990, №32, 1989). Недостаток этих стелек в том, что они могут быть использованы только совместно с обувью и ею фиксируются на ногах пациента. Следовательно супинация сводов стоп может быть осуществлена ими только тогда когда пациент одевает обувь - остальное время остается без воздействия принудительного выгиба стоп, что снижает эффект супинации. К тому же, при использовании обуви различного предназначения требуется и специально подогнанные к ней стельки, что усложняет реализацию супинации. Наиболее близким по технической и практической сущности является "супинатор", содержащий фиксируемый в обуви подсводный упор, выполненный по форме выгиба стопы из упругого материала, имеющий рельеф корригирующей направленности (А.с. №1316670, кл. A61F5/14, Бюл. №22, 1987). Недостаток прототипа в том, что этот супинатор в силу того, что используют его только с обувью, воздействует на свод стопы короткое время - только при ношении обуви, а в домашних условиях, когда обувь снимают во время отдыха и сна, а это более - 2/3 суток, стопы ног остаются без супинации. В силу этого процесс адаптации мышц и костно-связочного аппарата ног к нормальному взаиморасположению и функциональной связи, задаваемых супинатором, в это время нарушается и эффект профилактики и лечения плоскостопия снижается. Особенно это относится к детям дошкольного возраста, для которых подобное лечение наиболее показано, которые больше чем взрослые находятся в помещениях без обуви и, следовательно без супинации, т.е. без должной профилактики и лечения обнаруженного у ни х плоскостопия. В основу изобретения поставлена задача на основе известных супинаторов и, в частности, принятого прототипа разработать и предложить супинатор продленного воздействия для выгиба стоп и повышения возможности адаптации к нормальному положению ее сводов, возможности реализации тренировочных нагрузок на мышцы, обеспечивающие их, и таким образом повышения эффекта профилактики и лечения плоскостопия выявляемого в детском возрасте, а также снятия усталости у взрослых. Это предполагалось достичь за счет оснащения супинаторов средством крепления в виде тесьмы со скрепками, устанавливаемых на супинаторах в периоды игровой, физкультурной и другой деятельности в помещениях и други х условиях, когда принято снимать обувь, а также во время отдыха и сна для увеличения времени супинации и адаптации. Предусмотрено также снятие - отсоединение средства крепления от супинаторов для подсводных упоров - в обуви в обычном порядке, также внутри носочно-чулочных изделий, которые в этом случае служат фиксирующим элементом для супинаторов заменяющим обувь или другие снятые средства крепления. Все это позволило повысить удобство использования супинаторов, а главное - увеличить продолжительность супинации и предоставить более широкие возможности для использования необходимых при этом игровых и други х физических упражнений, обеспечивающих в условиях попутного благоприятного массажа, тренировки мышц, удерживающих своды стопы. Поставленная задача решена тем, что в супинаторе содержащем подсводный упор и средство его фиксации, согласно предлагаемому изобретению, подсводный упор имеет массажное покрытие и снабжен стабилизатором в виде внутренне-бокового мягко-упругого гребня и выема для дополнительного удержания подсводного упора чулочно-носочного изделия и подпяточной жестко-упругой стельки, а средство фиксации подсводного упора выполнено съемным в виде мягкой нетянущейся тесьмы и скрепки, при этом скрепка выполнена в виде свободно вставленной в продольный канал подсводного упора ножки, несущей межпальцевую перепонку с шляпкой, а тесьма продета в прорези, выполненные в шляпке и по бокам подпяточной жестко-упругой стельки. Технический результат, достигнутый от использования совокупности отличительных признаков предложенного устройства, состоит в том, что путем введения съемных средств фиксации и стабилизации супинаторов на ногах пациента и массажного покрытия подсводных упоров удалось повысить удобство их использования и эффективность лечебнопрофилактического воздействия за счет, главным образом, существенного увеличения времени адаптации анатомо-биологических структур стопы в условиях выгиба ее продольного и поперечного мостов и создания более благоприятных условий для физических упражнений, игр и трудовой деятельности пациента. На фиг.1 дан общий вид супинатора на левой ноге при повседневном пользовании; на фиг.2 - то же, при отдыхе и сне; на фиг.3 - то же, вид сверху; на фиг.4 - то же, в аксонометрии и линии разреза подсводного упора в продольном (А, Б, В) и поперечном (Г, Д, Е) направлениях; на фиг.5 - то же, в продольных А, Б, В и поперечных Г, Д, Е разрезах фи г.4; на фи г.6 - скрепка фиксирующей тесьмы, вид сверху. Супинатор содержит подсводный упор 1, стабилизатора 2 и средство фиксации, в виде фиксирующей тесьмы 3 и скрепки 4. Подсводный упор выполнен из мягко-упругого материала в форме опорной части стопы и имеет стыковочный с нею рельеф, воспроизводящий отпечаток нормальной стопы. Он имеет стабилизирующий выем 5 и выпуклости (выгибы) с зонами повышенной жесткости, продольного 6 и поперечного 7 мостов стопы и он выполнен за одно целое со стабилизатором 2, состоящим из внутренне-бокового, мягко-упругого гребня 8 и подпяточной жестко упругой стельки 9. Спереди его выполнен щелевидный продольный канал 10 для средства фиксации, фиксирующая тесьма 3 которого выполнена из мягкого нетянущегося материала и соединена со скрепкой 4. Скрепка 4 имеет ножку 11 в виде упругой пластинки, вставленной с возможностью продольного перемещения в указанный канал 10 и несущей спереди межпальцевую перепонку 12, выполненную из мягко-упругого нетянущегося материала, а сверху перепонки - фигурн ую шляпку 13, в которой выполнена прорезь 14, для закрепления середины тесьмы 3. Подобные прорези выполнены также и на боковых частях подпяточной стельки 9, для пропуска концевых частей этой тесьмы. На подсводном упоре выполнены зоны более жесткой 15 и более мягкой 16 упругости, плавно переходящие друг в др уга, а сверху его имеется массажное покрытие в виде мягких бугорков 17, расположенных в ша хматном порядке. Пользуются супинатором следующим образом: в повседневной деятельности, в физкультуре, спорте и играх супинаторы накладывают массажным покрытием 17 на подошвы каждой стопы и сверху надевают какоелибо чулочно-носочное изделие 18, которое облегчает подпяточную стельку 9 и подсводный упор 1, фиксируя их относительно стопы и стабилизируя, благодаря стабилизатору 2 - его гребню 8 на стельке 9. Этому способствует также выем 5 подсводного упора 1, который совместно с гребнем 8 удерживает подсводный упор от смещений в боковых направлениях относительно стопы, а его стелька 9 - заднем и переднем направлениях, совместно с выгибами 6 и 7. Средство фиксации подсводного упора при этом отсоединено и не используется, для чего предварительно ножку 11 скрепки 4 извлекают из канала 10, а концы тесьмы 3 из прорезей 14. В таком виде пациент и без обуви, например в помещении, и в обуви. В том и другом случае подсводный упор 1 со стелькой 8 остаются внутри чулочно-носочного изделия 18, а средство фиксации хранится отдельно. При отдыхе и при отходе ко сну чулочноносочные изделия 18 снимаются, а подсводный упор прикрепляют к стопе посредством фиксирующей тесьмы 3. Для этого ножку 11 скрепки 4 вводят в канал 10 упора 1, а тесьму 3 продевают концами в прорези 14 подпяточной стельки 9, охватывают его голень, как показано на фиг.2, 3, 4 и завязывают спереди обычным узлом. Перепонку 12 при этом помещают между большим и средним пальцами ноги, а шляпка 13 перекрывает эти вальцы и фиксирует подсводный упор 1 от смещений в различных направлениях (фиг.4, 5, 6). Таким образом супинатор используют не только тогда, когда одевают обувь, но и в помещении без обуви, а также во время отдыха и сна. Это существенно увеличивает время воздействия супинации на снопы и способствуе т более интенсивной адаптации тканей, мышц и костно-связочных стр уктур ног пациента к функционированию их в нормальном установленном при помощи супинатора, анатомическом положении при должном выгибе продольного и поперечного мостов стоп ног. При своевременном и при естественном массаже и систематическом применении супинатора в раннем детском возрасте ребенка предложенный супинатор может дать в профилактике и лечении плоскостопия высокий положительный эффект. Если же это время будет уп ущено, то лечение плоскостопия в подростковом и зрелом возрасте будет проблематичным. Но и в этом случае супинация может значительно облегчить участь ребенка, особенно если она будет дополнена физическими упражнениями. Полагаем, что при своевременном обследовании детей и выявлении тенденции плоскостопия использование предлагаемого супинатора - единственная надежда успешного решения этой важной проблемы.
