Автомат для різання круглого довгомірного матеріалу

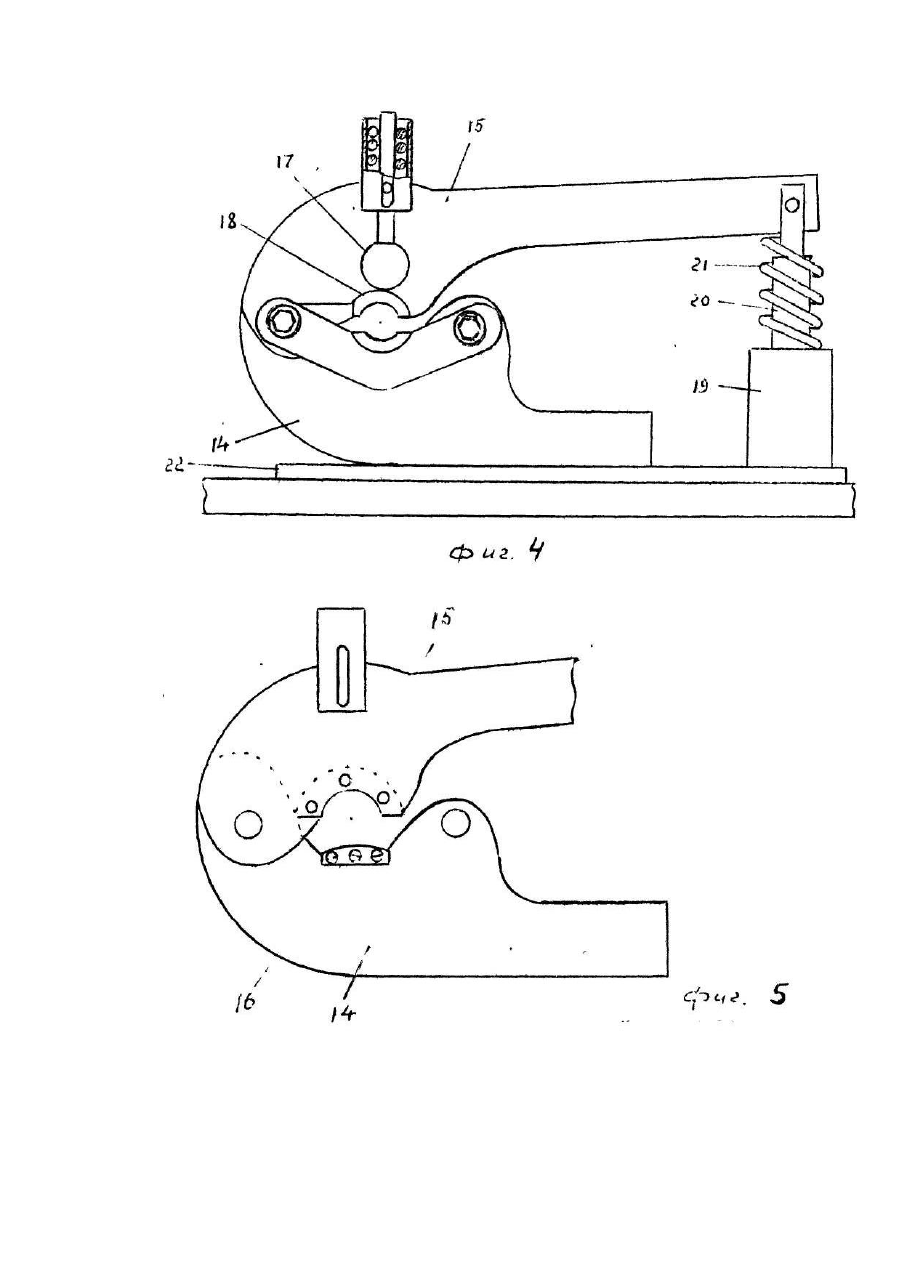

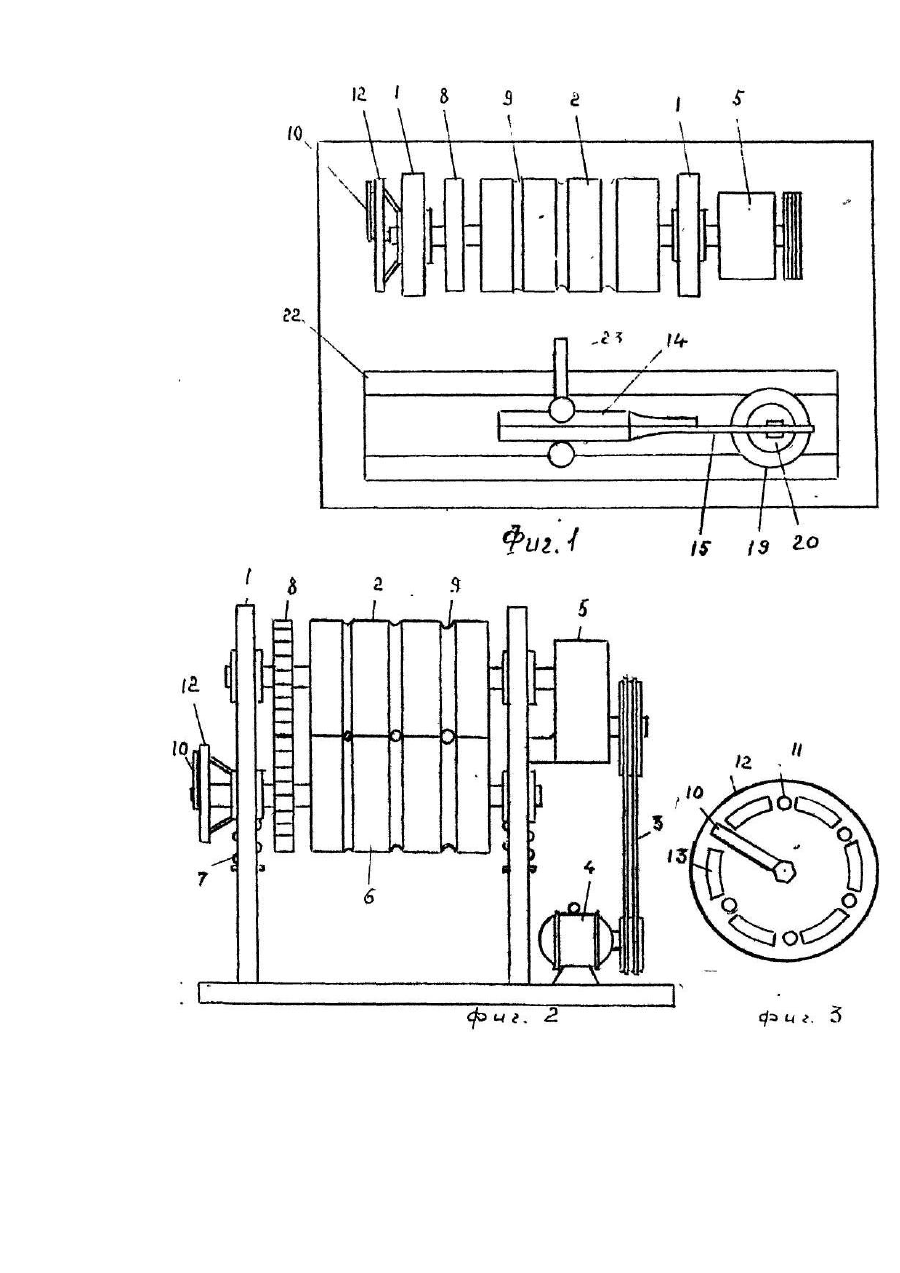

Изобретение относится к области разделения металлических изделий, преимущественно для резки проволоки. Известно устройство для резки прутков, содержащее станину, установленные на станине средство для регулирования длины подаваемой заготовки, режущий инструмент, имеющий шарнирно соединенный с приводом поворотный рычаг с отрезными пластинчатыми ножами и средство для прижима отрезного ножа к заготовке. Недостатком известного устройства является невысокое качество резки, так как при его работе происходит некоторый перекос изделия на первой стадии резки и изгиб на последней. В основу изобретения поставлена задача создания автомата для резки круглого длинномерного материала преимущественно проволоки различной длины и диаметра, в который дополнительно введен сменный коммутатор, определяющий длину отрезков заготовок и электромагнит, обеспечивается получение изделия с плоским торцом и за счет этого улучшается качество отрезанных заготовок. Поставленная задача решается тем, что в автомате для резки круглого длинномерного материала, преимущественно проволоки, содержащем станину, установленные на станине средство для регулирования длины подаваемой проволоки, режущий инструмент, имеющий шарнирно соединенный с приводом поворотный рычаг с отрезными пластинчатыми ножами и средство для прижима отрезного ножа к заготовке при резке последней, согласно изобретению, он снабжен механизмом подачи проволоки, выполненным в виде ведомого и ведущего подающих валков, на наружной поверхности которых выполнены канавки, размеры которых соответствуют диаметру подаваемой проволоки, причем упомянутый привод выполнен в виде электромагнита с катушкой, якорь которого соединен с поворотным рычагом, средство для регулирования длины подаваемой проволоки выполнено в виде электрически связанного с катушкой электромагнита, коммутатора с контактами и закрепленного на конце оси ведомого подающего валка с возможностью взаимодействия с последним ползуна, при этом режущий инструмент выполнен в виде соединенного посредством дополнительной оси с поворотным рычагом дополнительного рычага, установленных на поворотном рычаге подпружиненных кулачков, двух пар зажимных губок, выполненных в виде расположенных с двух сторон относительно пластинчатых отрезных ножей под кулачками полуколец, причем одна из губок в каждой паре установлена, шарнирно на дополнительной оси со стороны соответствующего подпружиненного кулачка с возможностью взаимодействия с ним, а другая - в каждой паре, жестко смонтирована на дополнительном рычаге. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что заготовка в момент реза зажимается расположенными с двух сторон относительно пластинчатых отрезных ножей под кулачками полуколец, а привод выполнен в виде электромагнита с катушкой, якорь которого соединен с поворотным рычагом. Это определяет технический результат - получение изделия с плоским торцом, и за счет этого обеспечиваются потребительские свойства повышение качества отрезанных заготовок. На фиг.1 показан автомат, общий вид сверху (план); на фиг.2 - подающее устройство; на фиг.3 коммутатор с ползуном; на фиг.4 - режущий инструмент; на фиг.5 - рычаги режущего инструмента с пластинчатыми ножами. Автомат для резки круглого длинномерного материала содержит станину 1, на которой размещен механизм подачи проволоки, имеющий ведущий валок 2, приводящийся во вращение клиновыми ремнями 3 от электропривода 4 через редуктор 5. Ведомый подающий валок 6 подпружинен пружинами 7 и приводится во вращение шестернями 8. Валки 2, 6 снабжены канавками 9, соответствующими диаметру проволоки. На конце оси ведомого валка 6 закреплен ползун 10, скользящий по контактам 11 коммутатора 12, закрепленного к станине 1 с возможностью замены. Для плавного перемещения ползуна 10 установлены ламели 13. Режущий инструмент включает в себя два соединенных дополнительной осью рычага, один из которых дополнительный неподвижный 14, а второй - 15 поворотный, несущие отрезные ножи 16. Подпружиненные кулачки 17 установлены на поворотном рычаге 15, и две пары зажимных губок 18, выполненных в виде полуколец, расположенных с двух сторон относительно отрезных ножей 16 под кулачками 17. Одна из губок в каждой паре установлена шарнирно на дополнительной оси со стороны соответствующего подпружиненного кулачка с возможностью взаимодействия с ним. Режущий инструмент приводится в действие электромагнитом 19 с катушкой, включающим в себя якорь 20, шарнирно закрепленный к поворотному рычагу 15, и пружину 21. Катушка электромагнита 19 электрически связана с коммутатором 12. Режущий инструмент ориентируется на салазках 22 напротив выхода проволоки (не показана) из валков 2,6, а проволока ориентируется относительно пластинчатых отрезных ножей 16 трубкой 23 с выходным отверстием против них. Контактное устройство включает неподвижные контакты 24 и подвижные 25, взаимодействующие с якорем 20, Выключатель 26 отключает катушку 27 магнитного пускателя (не показан) электромагнита 19. Автомат можно использовать и для резки длинномерного материала иного сечения, например, шестигранника, для этого следует заменить губки 18 на соответствующие конфигурации заготовки. Автомат работает следующим образом. Режущий инструмент ориентируется на салазках 22 против выхода из валков 2, 6. Устанавливают соответствующий сменный коммутатор 12, заправляют конец проволоки в канавку 9 между валками 2, 6 и в трубку 23 к пластинчатым отрезным ножам 16. Включают выключатель 26 и электропривод 4. Подающие валки 2, б, вращаясь навстречу друг к другу, подают проволоку под ножи 16. При замыкании электрической цепи ползуном 10 на контакт 11, подается напряжение на катушку 27 магнитного пускателя, последний включает электромагнит 19. Якорь 20 втягивается и, взаимодействуя с рычагом 15, поворачивает его. При этом, подпружиненные кулачки 17, взаимодействуя с губками 18, зажимают проволоку с двух сторон реза и при дальнейшем повороте рычага 15, ножи 16 сблизятся и перережут проволоку.
