Пристрій для оброблення скошених рослин

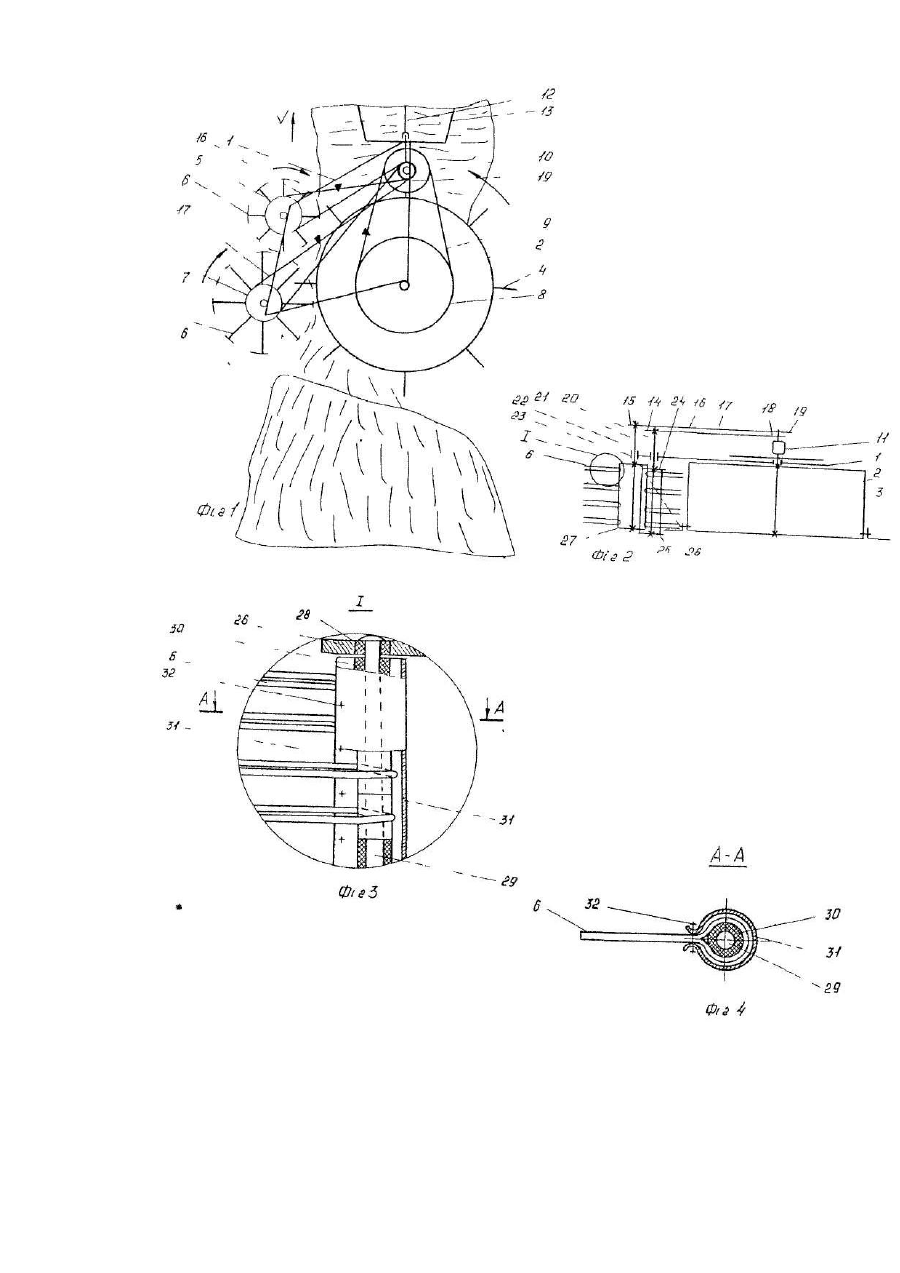

Изобретение может быть использовано в сельскохозяйственном производстве при уборке трав на корм и обеспечивает ускорение сушки растений путем надлома и разрушения наружной части стеблей. Известно устройство для обработки скошенных растений [1], содержащее смонтированные на раме основной ротор, на корпусе которого по окружности ротора установлены захватывающие пальцы, валкообразующий щите измельчающими ножами. Недостатком указанного устройства является недостаточная эффективность обработки, так как в разрезанных частях стеблей скошенных растений не нарушена восковая наружная часть (кутикула), масса поступает порциями и выбрасывается комками. Известна также сеноуборочная машина, включающая установленный на раме ротор, захватывающие пальцы, валкообразователь, снабженный направляющими с переменным шагом, при этом пальцы расположены между направляющими [2] -(прототип). Недостатком является недостаточная эффективность обработки, так как имеет место медленная сушка обработанных скошенных растений из-за того, что масса поступает преимущественно из валков порциями и выбрасывается комками. В основу изобретения поставлена задача создания устройства для обработки скошенных растений, в котором дополнительно установлены передний и задний роторы с рабочими элементами, оси вращения дополнительных роторов параллельны основному ротору и снабжены приводом их вращения в сторону, противоположную вращению основного ротора, чем обеспечивается разрушение оболочки стеблей ударами рабочих элементов и за счет этого повышается скорость сушки обработанных растений на 40-60% или эффективность обработки. Поставленная задача решается тем, что в устройстве для обработки скошенных растений, содержащее смонтированный на раме ротор, с установленными на его корпусе по окружности захватывающими пальцами и направляющие устройство, согласно изобретению последнее выполнено по меньшей мере из двух имеющих по окружности эластичные рабочие элементы роторов, переднего и заднего, оси вращения которого параллельны оси вращения основного ротора, и которые снабжены приводом их вращения в сторону, противоположную вращению основного ротора для обеспечения линейной скорости на концах рабочих элементов переднего ротора больше чем основного, а заднего - больше, чем переднего. Соотношение линейных скоростей на концах рабочих элементов переднего и основного роторов составляет не больше 2:1, а заднего и основного роторов - не больше 3:1. Эластичные рабочие элементы выполнены в виде щетки. Эластичные рабочие элементы переднего ротора растягивают тонким слоем массу, которую подают захватывающие пальцы основного ротора, за счет увеличения скорости на концах рабочих элементов. Обработку ударом стеблей скошенных растений обеспечивают эластичные рабочие элементы заднего ротора, разрушающие восковую оболочку (кутикулу) стеблей, имеющие увеличенную скорость эластичных рабочих элементов, по сравнению с элементами переднего ротора. Поэтому предложенное изобретение имеет причинно-следственную связь между совокупностью существенных признаков изобретения (дополнительные передний и задний роторы с эластичными рабочими элементами, которые снабжены приводом их вращения в сторону, противоположную вращению основного ротора и со скоростью на концах рабочих элементов переднего ротора больше, чем основного, а заднего ротора - больше чем переднего) и достигаемым техническим эффектом (повышение скорости сушки обработанных растений, а, следовательно, и эффективности обработки). На чертежах представлено устройство для обработки скошенных растений. На фиг. 1 - схема технологического процесса, осуществляемого предложенным устройством, со схемой устройства, вид сверху; на фиг. 2 - устройство, вид сзади; на фиг. 3 - узел I на фиг. 2; на фиг. 4 - сечение А-А на фиг. 3. Устройство для обработки скошенных растений содержит раму 1, на которой установлен основной ротор 2 с вертикальной осью вращения 3. На корпусе основного ротора 2 смонтированы захватывающие пальцы 4, для перемещения лежащих на земле растений, выполненные из эластичного материала, например, обрезков прорезиненных трапециевидных ремней. Снаружи корпус основного ротора 2 выполнен из листового материала, например, листового железа. На раме 1 впереди основного ротора 2 по направлению перемещения растений установлен передний ротор 5, снабженный эластичными рабочими элементами 6, набранными в виде щетки. Передний ротор 5 вращается навстречу основному ротору 2. Непосредственно за передним ротором 5 на раме 1 установлен задний ротор 7, по конструкции аналогичный переднему ротору 5 и вращающийся с ним в одном направлении. Основной ротор 2 выполнен с приводным шкивом 8 клиноременной передачи 9 от шкива 10, установленного в нижней части редуктора 11, закрепленного на раме 1. Редуктор 11 связан карданом 12 с валом отбора мощности трактора (на рис. не показан), который агрегатирует устройство вдоль покоса или валка свежескошенных растений. Рама 1 связана с трактором посредством автосцепки и тяг 13 навески трактора известным образом. Передний ротор 5 и задний ротор 7 выполнены с приводными шкивами соответственно 14 и 15 клиноременными передачами 16 и 17 от шкивов 18 и 19. Передний ротор 5 и задний ротор 7 аналогичной конструкции содержат консольные оси 20 и 21, установленные на подшипниках соответственно 22 и 23. На осях 20 и 21 жестко закреплены фланцы 24, 25 и 26,27. В отверстиях указанных фланцев на подшипниках скольжения 28 установлены оси 29. На осях 29 установлены втулки 30 с закрепленными на них посредством прижимов 31 с болтами 32 эластичных рабочих элементов б, которые набраны в виде щетки. Устройство работает следующим образом. Навешенное на трактор или другое энергетическое средство устройство движется с поступательной скоростью ν (фиг. 1) вдоль покоса или валка свежескошенных растений. Вращающийся от кардана 12, получающего вращение от вала отбора мощности, редуктор 11 передает вращение через шкивы 10 и 8, клиноременную передачу 9 на основной ротор 2 и соответственно через шкивы 18, 14 и 16 и 19, 15 и 17 на передний и задний роторы 5 и 7. Захватывающие пальцы 4 основного ротора 2 и эластичные рабочие элементы 6 переднего ротора 5, а также воздушный поток, возникший при вращении ротора, поднимают лежащие впереди роторов скошенные растения из покосов или валков и растягивают тонким слоем. Находящийся за передним ротором 5 задний ротор 7 ударяет концами эластичных рабочих элементов 6 по стеблям скошенных растений, отбрасывает их на вращающийся корпус основного ротора 2. А в связи с тем, что линейная скорость рабочих элементов 6 заднего ротора 7 превышает линейную скорость захватывающих пальцев 4 основного ротора 2, рабочие элементы 6 снова захватывают массу обработанных растений и разбрасывают по полю. Захватывающие пальцы 4 основного ротора 2, эластичные рабочие элементы 6 переднего ротора 5 и заднего ротора 7 разрушают восковой наружный слой стеблей (кутикулу), надламывают стебли. Однако, при увеличении линейной скорости на концах рабочих элементов переднего ротора более чем в 2 раза по отношению к концам захватывающих пальцев основного ротора, а заднего - в 3 раза, наблюдается потеря листьев от обрыва. Следовательно, устройство для обработки скошенных растений, содержащее смонтированный на раме ротор с установленными на его корпусе по окружности захватывающими пальцами и направляющее устройство, отличающееся тем, что последнее выполнено по меньшей мере из двух имеющих по окружности эластичные рабочие элементы роторов, переднего и заднего, оси вращения которых параллельны оси вращения основного ротора, и которые снабжены приводом их вращения в сторону, противоположную вращению основного ротора для обеспечения линейной скорости на концах рабочих элементов переднего ротора больше, чем основного, а заднего - больше, чем переднего, соотношение линейных скоростей на концах рабочих элементов переднего и основного роторов составляет не больше 2:1, заднего и основного роторов -не больше 3:1, а эластичные рабочие элементы переднего и заднего роторов выполнены в виде щетки обеспечивает повышение эффективности обработки скошенных растений. Указанное позволяет увеличить скорость сушки сена в поле на 40-50%, что снижает до трех с четырех количество ворошений сена.
