Колосниковий пакет
Номер патенту: 20575
Опубліковано: 15.01.2007
Автори: Дударенко Андрій Анатолійович, Кукушкін Дмитро Сергійович
Формула / Реферат
Колосниковий пакет, що містить пружні стрижні діаметром d, які закріплені паралельно один одному з кроком h=d+(0,65-0,75)k, де k - розмір фракції матеріалу, що відсівається, в наскрізних отворах поперечних пружних осей діаметром, що дорівнює (2,0-6,0)d, по всій їх довжині, яка дорівнює ширині короба, при цьому осі і стрижні виконані з жароміцної нержавіючої сталі і стрижні мають на обох кінцях проточки, які забезпечують їх вільну посадку з наступним закріпленням осадкою осей, який відрізняється тим, що додатково містить третю поперечну вісь з ідентичними отворами, яка підтримує стрижні посередині їх довжини, а стрижні мають посередині додаткову проточку, яка дозволяє вільну посадку стрижнів в отвори третьої осі, при цьому довжина стрижнів складає (60,0-160,0)d.
Текст

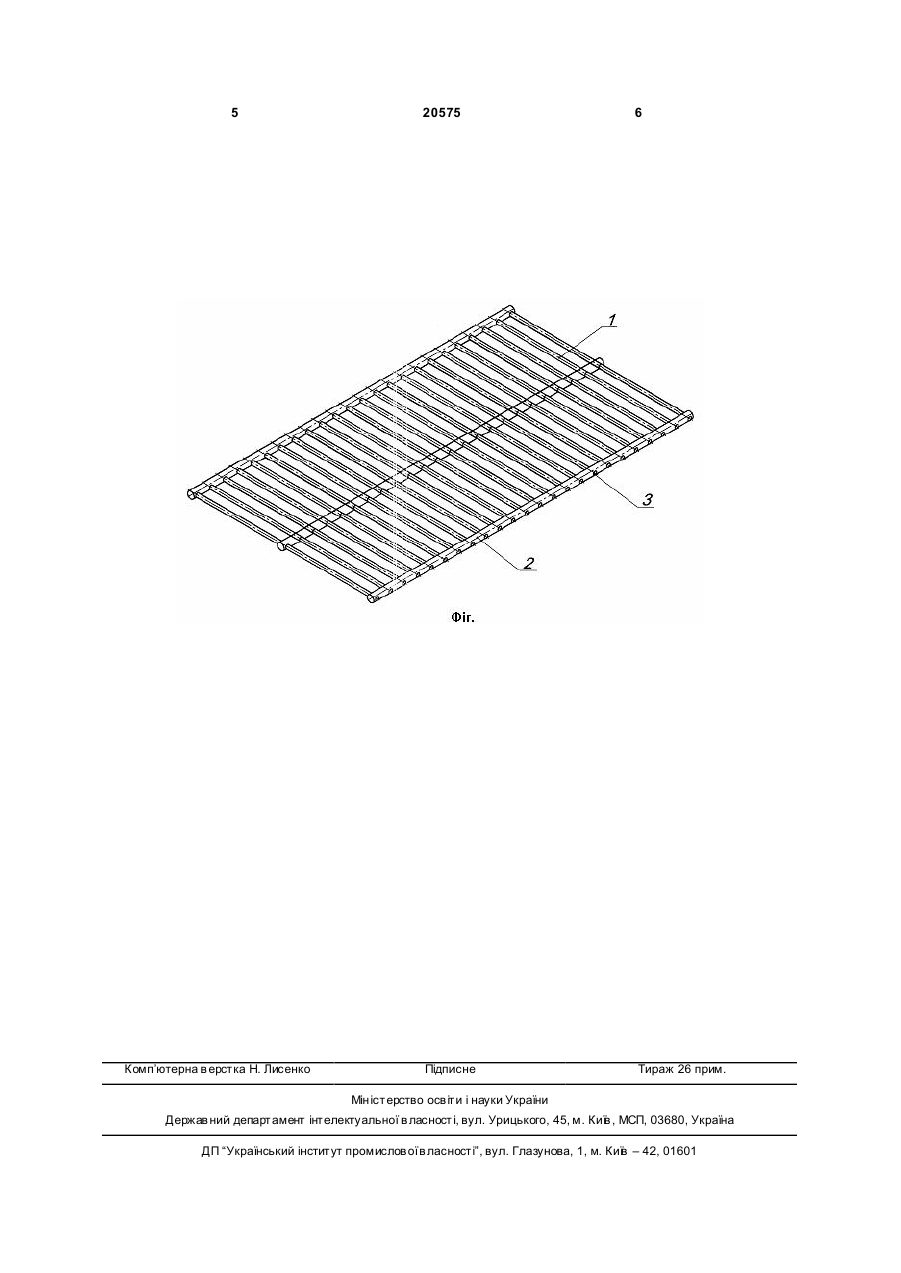

Колосниковий пакет, що містить пружні стрижні діаметром d, які закріплені паралельно один одному з кроком h=d+(0,65-0,75)k, де k - розмір фракції матеріалу, що відсівається, в наскрізних 3 20575 4 де k - розмір фракції матеріалу, що відсівацій зоні. Вибір діапазону довжини стрижнів в зається, при цьому осі і стрижні виконані з жароміцлежності від релаксаційних і пружно-міцнісних ної нержавіючої сталі, діаметр осей дорівнює властивостей жароміцної нержавіючої сталі і тип (2,0-6,0)d, а довжина стрижнів - (30,0-80,0)d, доз'єднання з третьою віссю був обраний на основі датково стрижні мають на обох кінцях проточки, експериментальних досліджень. Вихід за межі ширина яких менше діаметру осей і дозволяє цих співвідношень призводить до зменшення або вільну посадку стрижнів в отвори осей з їх посліамплітуди коливань стрижнів або терміна їх слудуючим закріпленням осадкою осей. Використанжби. ня жароміцних матеріалів дозволяє здійснювати На Фіг. поданий загальний вид колосникового розподіл гарячих матеріалів, а вільний спосіб пакету, де 1 - пр ужні стрижні; 2 - пружні осі; 3 кріплення стрижнів до осей забезпечує оптимапроточка льний динамічний режим роботи, що збільшує Колосниковий пакет складається з пружних термін служби колосникового пакету. стрижнів 1 і осей 2. Пружні стрижні 1 являють Недоліком відомого колосникового пакету є собою Прутки із круглого прокату із жароміцної обмежена область використання, тому що макнержавіючої сталі, що мають проточки 3 посересимальне співвідношення довжини стрижнів з їх дині їх довжини і на обох кінцях. Осі 2 виконані із діаметром складає 80:1, а конструкція деяких круглого прокату із жароміцної нержавіючої сталі, моделей грохотів потребує встановлення колосз рівномірно розташованими по всій довжині никових пакетів з більшою довжиною стрижнів. отворами 3 з наскрізним діаметром, у які паралеВ основу корисної моделі поставлено задачу льно один одному затиснуті кінці пружних стриж удосконалення конструкції колосникового пакету нів 1. Довжина осій виконується рівній ширині шляхом введення додаткових опорних елементів короба грохоту. при збереженні вільного типу їх з'єднання з стриСкладання колосникового пакету провадитьжнями, що дозволить збільшити довжину пакету ся в такий спосіб. без зменшення ефективності його дії. Стрижні 1 з проточками на кінцях і у середині Поставлена задача вирішується таким чином, вставляють у наскрізні отвори 3 трьох пружних що колосниковий пакет, який включає пружні осей 2, які потім піддають тиску під пресом у настрижні діаметром d, які закріплені паралельно прямку перпендикулярному площині поверхні один одному з шагом колосникового пакету, таким чином відбувається h=d+(0,65-0,75)k, осадка отворів і щільне з'єднання стрижнів з осяде k - розмір фракції матеріалу, що відсівами. ється, в наскрізних отворах поперечних пружних Всі конструктивні елементи заявленого колоосей діаметром рівним (2,0-6,0)d, по всій їх довсникового пакету можуть бути виготовлені з відожині, яка дорівнює ширині короба, при цьому осі і мих матеріалів по доступній споживачам технострижні виконані з жароміцної нержавіючої сталі і логії складання і монтажу. стрижні мають на обох кінцях проточки, які забезБула виготовлена дослідна партія колосникопечують їх вільну посадку з послідуючим закріпвих пакетів, що заявляються, із яких в умовах ленням осадкою осей, згідно корисної моделі, металургійного підприємства була змонтована додатково містить третю поперечну ось з отвопросіваюча поверхня грохоту довжиною 5120мм рами, яка підтримує стрижні посередині їх довжидля відсіву агломерату фракції +5мм. Осі були ни, а стрижні мають посередині додаткову протовиготовлені з гарячекатаного круглого прокату чку, яка дозволяє вільну посадку стрижнів в діаметром 25мм по ГОСТ 2590-88, а стрижні - із отвори третьої осі, при цьому, довжина стрижнів круглого прокату діаметром 12мм по ГОСТ 7417складає (60,0-160,0)d. 75, і ті й інші зі сталі 12Х18Н10Т по ГОСТ 5632Це дозволяє збільшити у 2 рази довжину ко72. Довжина опори рівнялася ширині короба гролосникового пакету при збереженні ефективності хоту, і склала 1000 мм, а довжина стрижнів просіювання, що поширює область його викорис1280мм. В результаті досліджень було встановтання на моделях грохотів, які мають довгу просілено, що ефективність відсіву агломерату та ваючу поверхню. стійкість до зносу заявленого колосникового паМіж суттєвими ознаками корисної моделі, що кета була не меншою за стійкість прототипу і заявляється, та технічним результатом, що досяскладає більш ніж 12 місяців. гається, є причинно-наслідковий зв'язок, який Таким чином, використання заявленого колоздійснюється дякуючи тому, що підтримка стрижсникового пакета на грохотах усі х типорозмірів нів у середині дозволяє при збільшенні довжини забезпечує високу ефективність розподілу за стрижнів не менш ніж у 2 рази забезпечити оптикрупністю сипучих матеріалів. мальний динамічний режим їх коливань при розДжерела інформації: поділі матеріалу, що просівається. При цьому, 1. Деклараційний патент України №41230А, більший тип підтримки стрижнів у середині їх доМПК7 В07В1/40, 2001. вжини забезпечує необхідну амплітуду коливань 2. Деклараційний патент України №17479U, щоб уникнути гальмування робочого матеріалу у МПК7 В07В1/40, 2006. 5 Комп’ютерна в ерстка Н. Лисенко 20575 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrate bar packet
Автори англійськоюDudarenko Andrii Anatoliiovych
Назва патенту російськоюКолосниковый пакет
Автори російськоюДударенко Андрей Анатольевич
МПК / Мітки
МПК: B07B 1/40
Мітки: колосниковій, пакет
