Установка для розділення післяспиртової барди на рідку та тверду фази

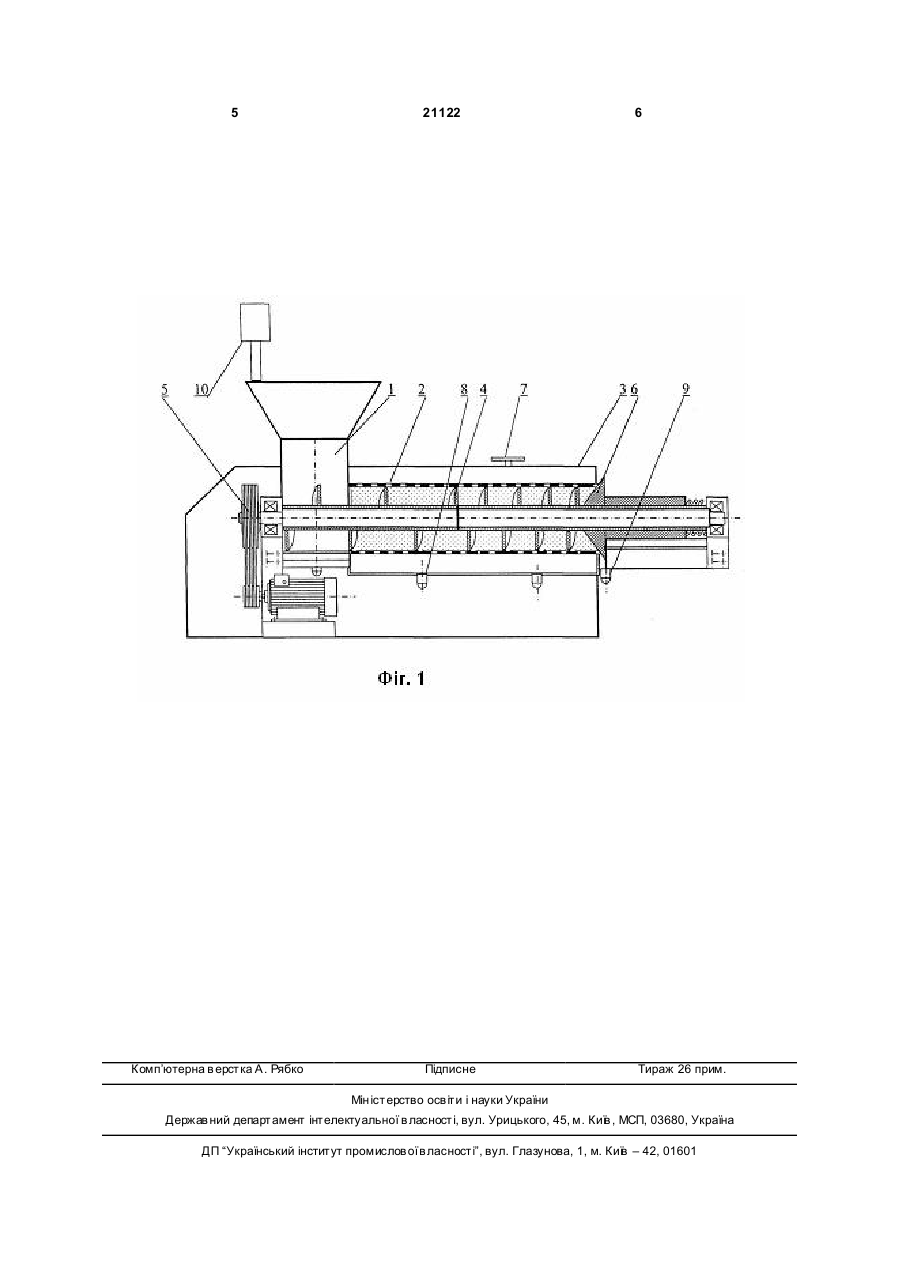

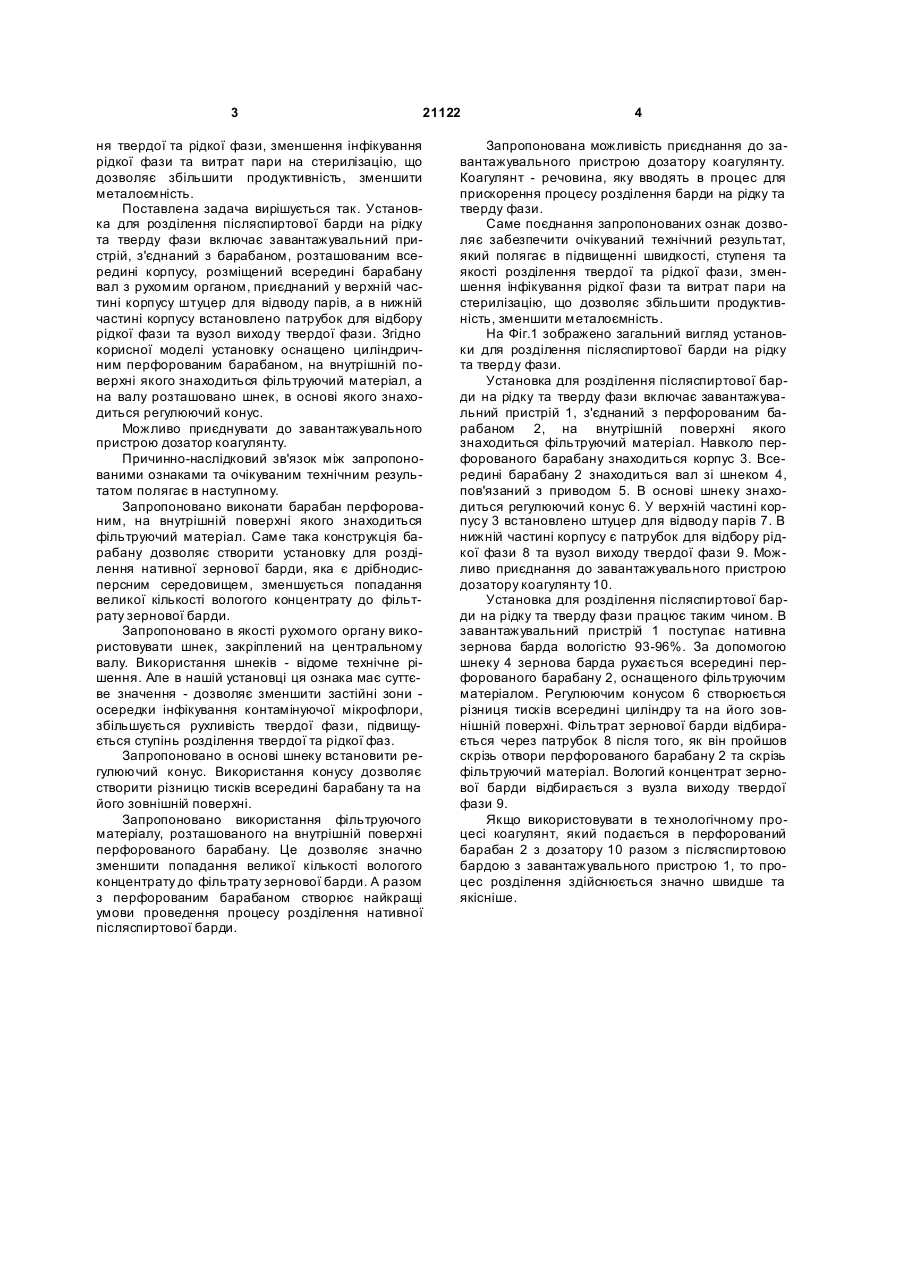

1. Установка для розділення післяспиртової барди на рідку та тверду фази, що включає завантажувальний пристрій, з'єднаний з барабаном, 3 21122 ня твердої та рідкої фази, зменшення інфікування рідкої фази та витрат пари на стерилізацію, що дозволяє збільшити продуктивність, зменшити металоємність. Поставлена задача вирішується так. Установка для розділення післяспиртової барди на рідку та тверду фази включає завантажувальний пристрій, з'єднаний з барабаном, розташованим всередині корпусу, розміщений всередині барабану вал з рухомим органом, приєднаний у верхній частині корпусу штуцер для відводу парів, а в нижній частині корпусу встановлено патрубок для відбору рідкої фази та вузол виходу твердої фази. Згідно корисної моделі установку оснащено циліндричним перфорованим барабаном, на внутрішній поверхні якого знаходиться фільтруючий матеріал, а на валу розташовано шнек, в основі якого знаходиться регулюючий конус. Можливо приєднувати до завантажувального пристрою дозатор коагулянту. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному. Запропоновано виконати барабан перфорованим, на внутрішній поверхні якого знаходиться фільтруючий матеріал. Саме така конструкція барабану дозволяє створити установку для розділення нативної зернової барди, яка є дрібнодисперсним середовищем, зменшується попадання великої кількості вологого концентрату до фільтрату зернової барди. Запропоновано в якості рухомого органу використовувати шнек, закріплений на центральному валу. Використання шнеків - відоме технічне рішення. Але в нашій установці ця ознака має суттєве значення - дозволяє зменшити застійні зони осередки інфікування контамінуючої мікрофлори, збільшується рухливість твердої фази, підвищується ступінь розділення твердої та рідкої фаз. Запропоновано в основі шнеку встановити регулюючий конус. Використання конусу дозволяє створити різницю тисків всередині барабану та на його зовнішній поверхні. Запропоновано використання фільтруючого матеріалу, розташованого на внутрішній поверхні перфорованого барабану. Це дозволяє значно зменшити попадання великої кількості вологого концентрату до фільтрату зернової барди. А разом з перфорованим барабаном створює найкращі умови проведення процесу розділення нативної післяспиртової барди. 4 Запропонована можливість приєднання до завантажувального пристрою дозатору коагулянту. Коагулянт - речовина, яку вводять в процес для прискорення процесу розділення барди на рідку та тверду фази. Саме поєднання запропонованих ознак дозволяє забезпечити очікуваний технічний результат, який полягає в підвищенні швидкості, ступеня та якості розділення твердої та рідкої фази, зменшення інфікування рідкої фази та витрат пари на стерилізацію, що дозволяє збільшити продуктивність, зменшити металоємність. На Фіг.1 зображено загальний вигляд установки для розділення післяспиртової барди на рідку та тверду фази. Установка для розділення післяспиртової барди на рідку та тверду фази включає завантажувальний пристрій 1, з'єднаний з перфорованим барабаном 2, на внутрішній поверхні якого знаходиться фільтруючий матеріал. Навколо перфорованого барабану знаходиться корпус 3. Всередині барабану 2 знаходиться вал зі шнеком 4, пов'язаний з приводом 5. В основі шнеку знаходиться регулюючий конус 6. У верхній частині корпусу 3 встановлено штуцер для відводу парів 7. В нижній частині корпусу є патрубок для відбору рідкої фази 8 та вузол виходу твердої фази 9. Можливо приєднання до завантажувального пристрою дозатору коагулянту 10. Установка для розділення післяспиртової барди на рідку та тверду фази працює таким чином. В завантажувальний пристрій 1 поступає нативна зернова барда вологістю 93-96%. За допомогою шнеку 4 зернова барда рухається всередині перфорованого барабану 2, оснащеного фільтруючим матеріалом. Регулюючим конусом 6 створюється різниця тисків всередині циліндру та на його зовнішній поверхні. Фільтрат зернової барди відбирається через патрубок 8 після того, як він пройшов скрізь отвори перфорованого барабану 2 та скрізь фільтруючий матеріал. Вологий концентрат зернової барди відбирається з вузла виходу твердої фази 9. Якщо використовувати в те хнологічному процесі коагулянт, який подається в перфорований барабан 2 з дозатору 10 разом з післяспиртовою бардою з завантажувального пристрою 1, то процес розділення здійснюється значно швидше та якісніше. 5 Комп’ютерна в ерстка А. Рябко 21122 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
