Ґрунтувальна композиція

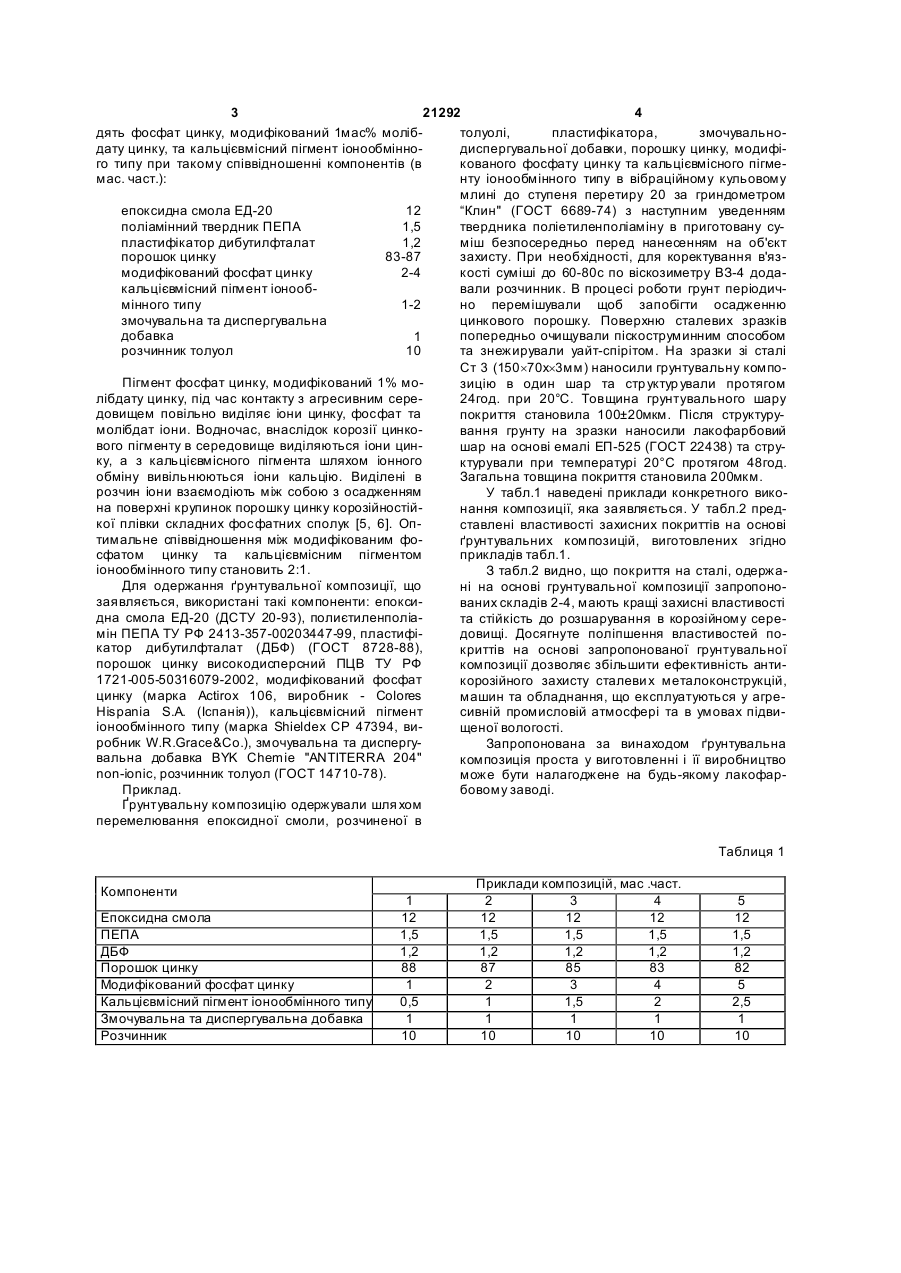

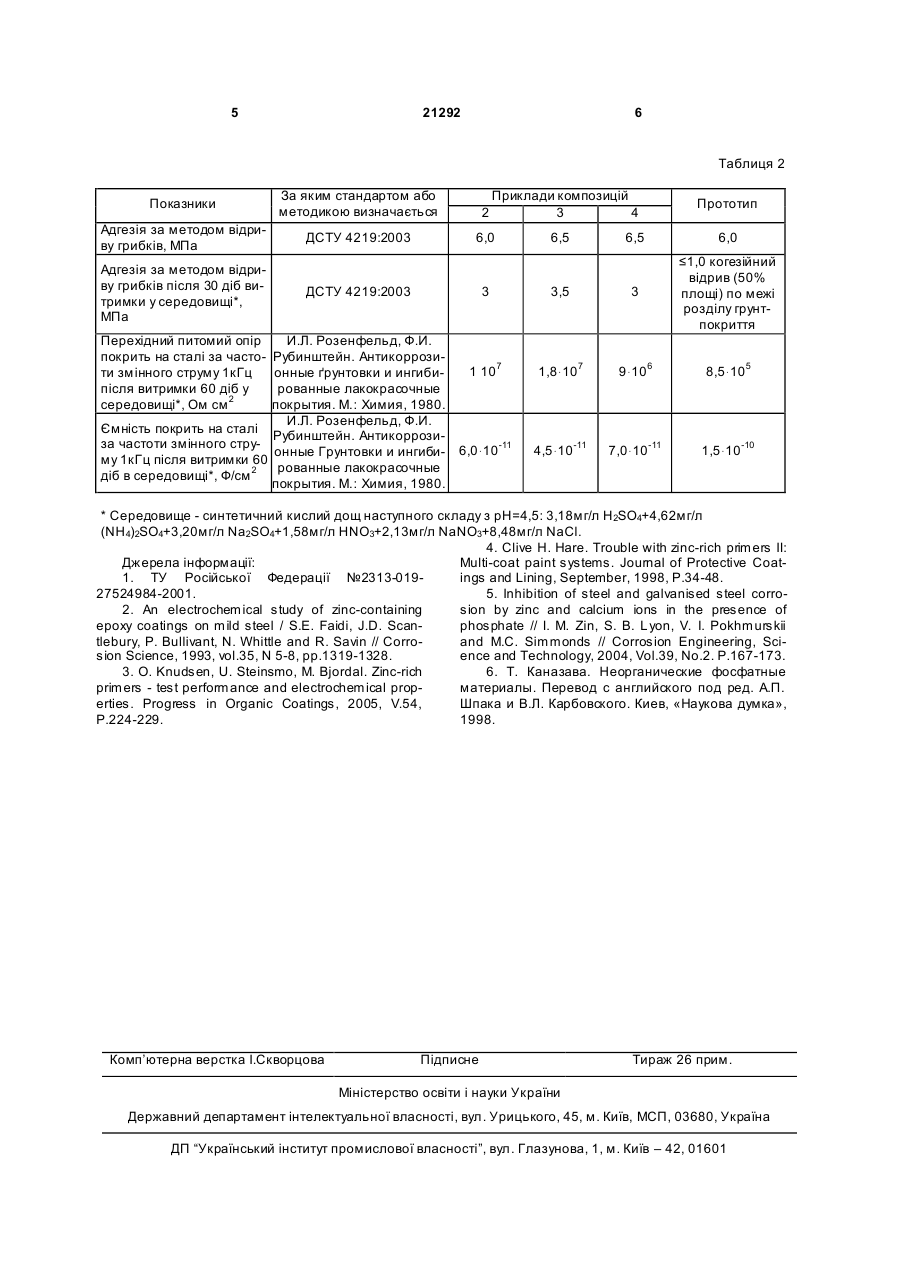

1. Ґрунтувальна композиція, що включає епоксидну смолу з пластифікатором, поліамідний отверджувач, цинковий порошок, змочувальнодиспергувальну добавку та органічний розчинник, яка відрізняється тим, що в неї додатково вводять фосфат цинку, модифікований 1 мас. % молібдату цинку, та кальцієвмісний пігмент іонооб 3 21292 4 дять фосфат цинку, модифікований 1мас% молібтолуолі, пластифікатора, змочувальнодату цинку, та кальцієвмісний пігмент іонообміннодиспергувальної добавки, порошку цинку, модифіго типу при такому співвідношенні компонентів (в кованого фосфату цинку та кальцієвмісного пігмемас. част.): нту іонообмінного типу в вібраційному кульовому млині до ступеня перетиру 20 за гриндометром епоксидна смола ЕД-20 12 “Клин" (ГОСТ 6689-74) з наступним уведенням поліамінний твердник ПЕПА 1,5 твердника поліетиленполіаміну в приготовану супластифікатор дибутилфталат 1,2 міш безпосередньо перед нанесенням на об'єкт порошок цинку 83-87 захисту. При необхідності, для коректування в'язмодифікований фосфат цинку 2-4 кості суміші до 60-80с по віскозиметру ВЗ-4 додакальцієвмісний пігмент іонообвали розчинник. В процесі роботи грунт періодичмінного типу 1-2 но перемішували щоб запобігти осадженню змочувальна та диспергувальна цинкового порошку. Поверхню сталевих зразків добавка попередньо очищували піскоструминним способом 1 розчинник толуол 10 та знежирували уайт-спірітом. На зразки зі сталі Ст 3 (150´70х´3мм) наносили грунтувальну компоПігмент фосфат цинку, модифікований 1% мозицію в один шар та стр уктур ували протягом лібдату цинку, під час контакту з агресивним сере24год. при 20°С. Товщина грунтувального шару довищем повільно виділяє іони цинку, фосфат та покриття становила 100±20мкм. Після структурумолібдат іони. Водночас, внаслідок корозії цинковання грунту на зразки наносили лакофарбовий вого пігменту в середовище виділяються іони циншар на основі емалі ЕП-525 (ГОСТ 22438) та струку, а з кальцієвмісного пігмента шляхом іонного ктурували при температурі 20°С протягом 48год. обміну вивільнюються іони кальцію. Виділені в Загальна товщина покриття становила 200мкм. розчин іони взаємодіють між собою з осадженням У табл.1 наведені приклади конкретного викона поверхні крупинок порошку цинку корозійностійнання композиції, яка заявляється. У табл.2 предкої плівки складних фосфатних сполук [5, 6]. Опставлені властивості захисних покриттів на основі тимальне співвідношення між модифікованим фоґрунтувальних композицій, виготовлених згідно сфатом цинку та кальцієвмісним пігментом прикладів табл.1. іонообмінного типу становить 2:1. З табл.2 видно, що покриття на сталі, одержаДля одержання ґрунтувальної композиції, що ні на основі грунтувальної композиції запропонозаявляється, використані такі компоненти: епоксиваних складів 2-4, мають кращі захисні властивості дна смола ЕД-20 (ДСТУ 20-93), полиєтиленполіата стійкість до розшарування в корозійному серемін ПЕПА ТУ РФ 2413-357-00203447-99, пластифідовищі. Досягнуте поліпшення властивостей покатор дибутилфталат (ДБФ) (ГОСТ 8728-88), криттів на основі запропонованої грунтувальної порошок цинку високодисперсний ПЦВ ТУ РФ композиції дозволяє збільшити ефективність анти1721-005-50316079-2002, модифікований фосфат корозійного захисту сталеви х металоконструкцій, цинку (марка Actirox 106, виробник - Colores машин та обладнання, що експлуатуються у агреHispania S.A. (Іспанія)), кальцієвмісний пігмент сивній промисловій атмосфері та в умовах підвиіонообмінного типу (марка Shieldex CP 47394, вищеної вологості. робник W.R.Grace&Co.), змочувальна та диспергуЗапропонована за винаходом ґрунтувальна вальна добавка BYK Chemie "ANTITERRA 204" композиція проста у виготовленні і її виробництво non-ionic, розчинник толуол (ГОСТ 14710-78). може бути налагоджене на будь-якому лакофарПриклад. бовому заводі. Ґрунтувальну композицію одержували шля хом перемелювання епоксидної смоли, розчиненої в Таблиця 1 Компоненти Епоксидна смола ПЕПА ДБФ Порошок цинку Модифікований фосфат цинку Кальцієвмісний пігмент іонообмінного типу Змочувальна та диспергувальна добавка Розчинник 1 12 1,5 1,2 88 1 0,5 1 10 Приклади композицій, мас .част. 2 3 4 12 12 12 1,5 1,5 1,5 1,2 1,2 1,2 87 85 83 2 3 4 1 1,5 2 1 1 1 10 10 10 5 12 1,5 1,2 82 5 2,5 1 10 5 21292 6 Таблиця 2 Показники За яким стандартом або методикою визначається 2 Адгезія за методом відриву грибків, МПа ДСТУ 4219:2003 6,0 Адгезія за методом відриву грибків після 30 діб витримки у середовищі*, МПа ДСТУ 4219:2003 Приклади композицій 3 4 3 Перехідний питомий опір покрить на сталі за частоти змінного струму 1кГц після витримки 60 діб у середовищі*, Ом см 2 И.Л. Розенфельд, Ф.И. Рубинштейн. Антикоррози1 107 онные ґрунтовки и ингибированные лакокрасочные покрытия. М.: Химия, 1980. И.Л. Розенфельд, Ф.И. Ємність покрить на сталі Рубинштейн. Антикоррозиза частоти змінного стру-11 онные Грунтовки и ингиби- 6,0ּ10 му 1кГц після витримки 60 рованные лакокрасочные діб в середовищі*, Ф/см 2 покрытия. М.: Химия, 1980. 6,5 Прототип 6,5 6,0 3,5 3 ≤1,0 когезійний відрив (50% площі) по межі розділу грунтпокриття 1,8ּ107 9ּ106 8,5ּ105 4,5ּ10-11 7,0ּ10-11 1,5ּ10-10 * Середовище - синтетичний кислий дощ наступного складу з рН=4,5: 3,18мг/л Н2SO4+4,62мг/л (NH4)2SO4+3,20мг/л Na2SO4+1,58мг/л НNО3+2,13мг/л NaNO3+8,48мг/л NaCl. 4. Clive H. Hare. Trouble with zinc-rich primers II: Джерела інформації: Multi-coat paint systems. Journal of Protective Coat1. ТУ Російської Федерації №2313-019ings and Lining, September, 1998, P.34-48. 27524984-2001. 5. Inhibition of steel and galvanised steel corro2. An electrochemical study of zinc-containing sion by zinc and calcium ions in the presence of epoxy coatings on mild steel / S.E. Faidi, J.D. Scanphosphate // I. M. Zin, S. B. L yon, V. I. Pokhmurskii tlebury, P. Bullivant, N. Whittle and R. Savin // Corroand M.C. Simmonds // Corrosion Engineering, Scision Science, 1993, vol.35, N 5-8, pp.1319-1328. ence and Technology, 2004, Vol.39, No.2. P.167-173. 3. O. Knudsen, U. Steinsmo, M. Bjordal. Zinc-rich 6. Т. Каназава. Неорганические фосфатные primers - test performance and electrochemical propматериалы. Перевод с английского под ред. А.П. erties. Progress in Organic Coatings, 2005, V.54, Шпака и В.Л. Карбовского. Киев, «Наукова думка», P.224-229. 1998. Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
