Прохідницько-видобувний комбайн

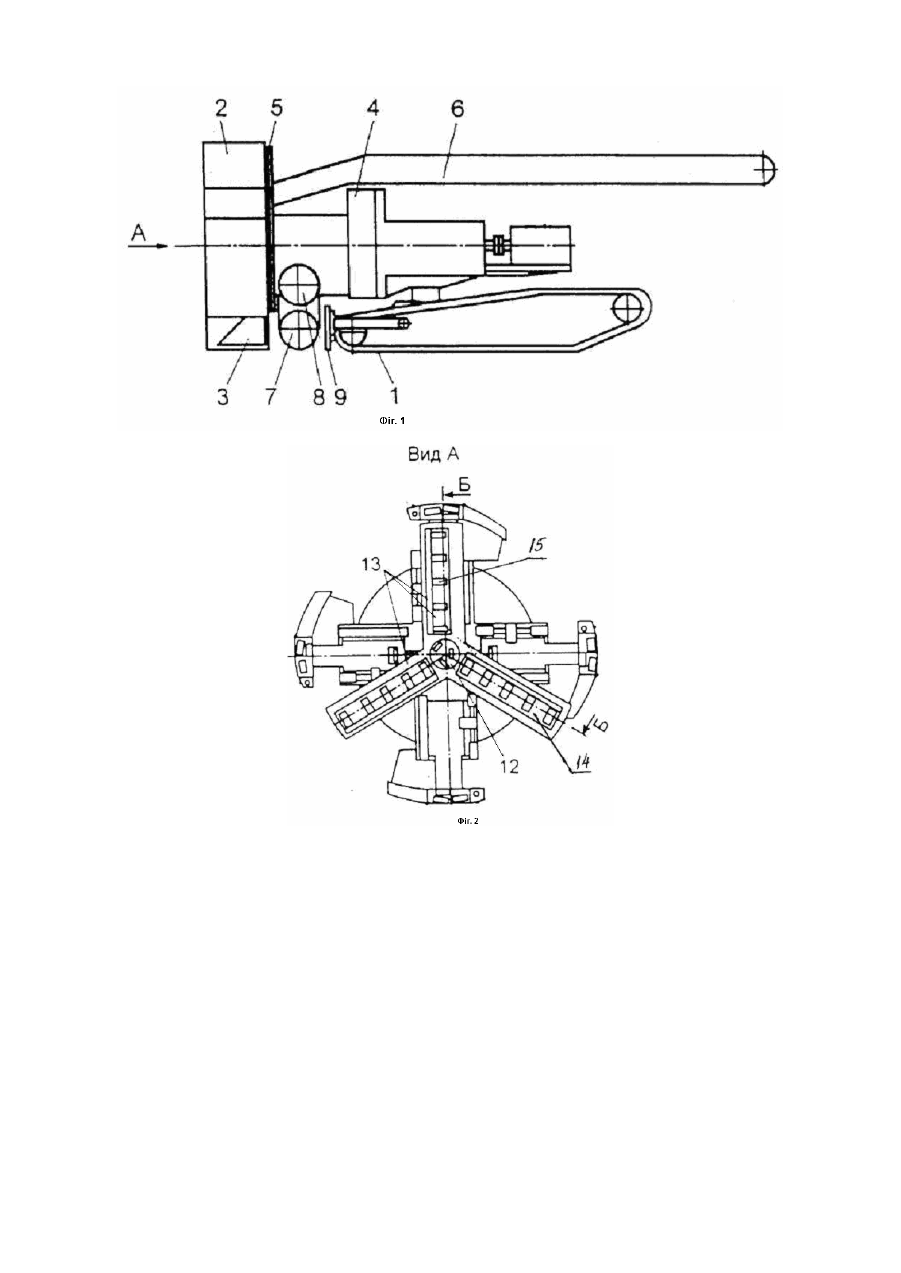

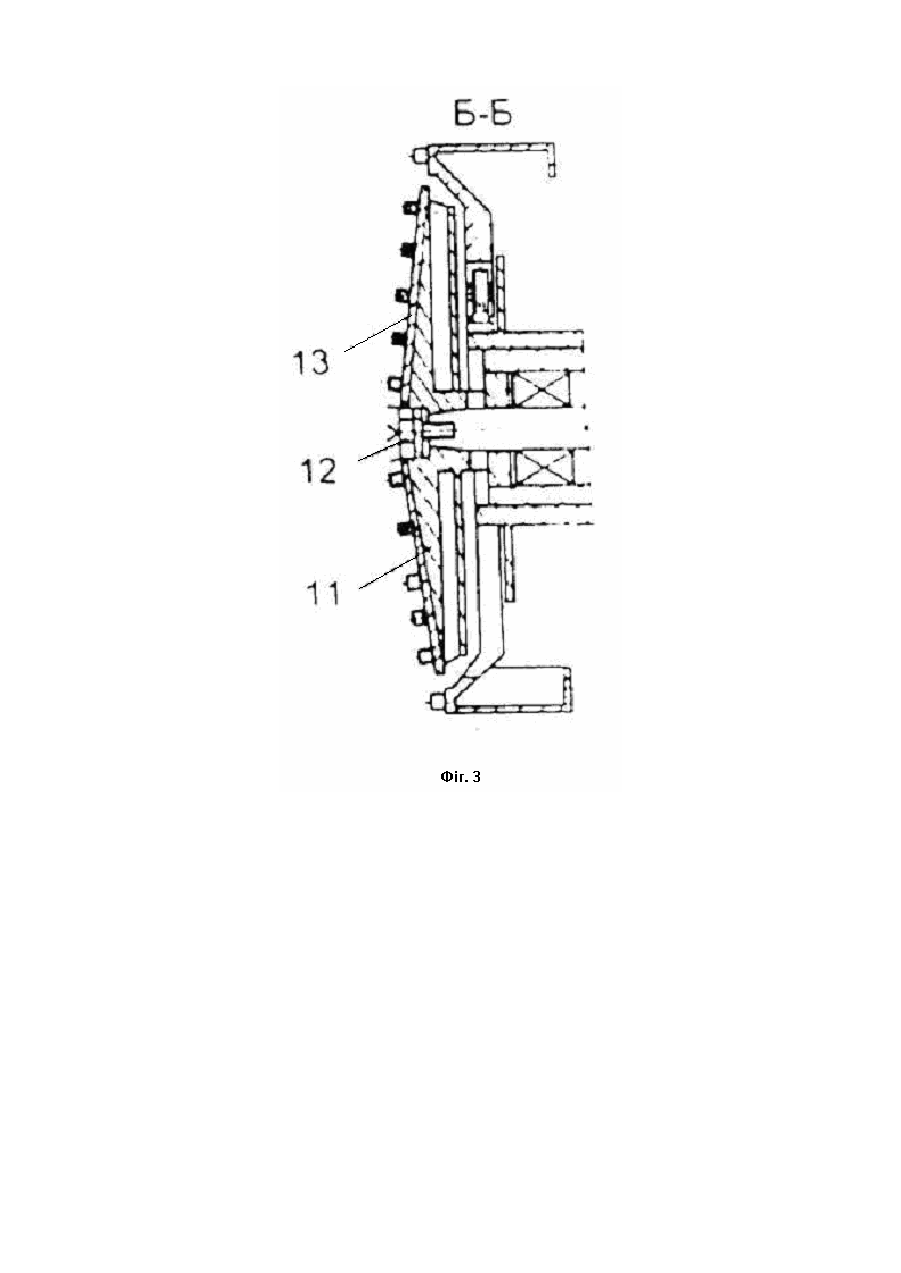

Передбачувана корисна модель відноситься до гірничого машинобудування, а саме до прохідницьковидобувних комбайнів, призначених для проведення гірничих виробок арочного перерізу в пластах корисних копалин. Відомий прохідницький комбайн ШБМ-2, в якому виконавчий орган роторного типу має три промені, на яких розташовані державки з різцями та сколювачами. При обертанні виконавчого органа, у вибої утворюються концентричні щілини шириною 50мм та глибиною до 300мм. Цілики, що формуються між концентричними щілінами, відламуються конічними сколювачами [Базер Я.І. та ін. „Прохідницькі комбайни”. М., „Надра”, 1974, стор.65-66]. До недоліків відомого комбайна відноситься те, що робота такого виконавчого органа призводить до формування моменту зовнішніх сил опору, які порушують його стійкість, крім того, руйнування гірничої породи за принципом крупного сколу визначає високу динамічність діючих зовнішніх навантажень, які призводять до зниження строку служби основних вузлів машини. З ціллю забезпечення стійкості й зниження вібрації у складі комбайна використовується розпірно-крокуючий механізм переміщення, який суттєво знижує маневреність при роботі. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є прохідницько-видобувний комбайн, який містить гусеничну ходову частину, роторний виконавчий орган з навантажувальними ковшами, що складається із хрестовини та співвісно розташованого попереду неї бура, привід виконавчого органа, конвеєр, відгороджуючий щи т, бермові фрези, відрізні коронки та підбиральні щитки, при цьому бур виконаний трипроменевим, з комбінованою установкою на загальній знімній державці кожного променя, підрізних та сколювальних різців, причому підрізні різці змонтовані з можливістю випереджального різання відносно сколювальних різців [Патент на винахід України №56291, кл. Е21С27/22, 27/24, опублікований 15.05.2003]. Недоліками відомого комбайна є те, що при роботі трипроменевого бура вибій руйнується за принципом крупного сколу, у той час, як підрізні різці працюють за режимом блокування різання. Поєднання цих факторів призводить до високого динамічного навантаження на привід виконавчого органа, додатковим витратам електроенергії та ріжучого інструменту, зниженню стійкості комбайна і строку служби. В основу корисної моделі поставлене завдання удосконалення прохідницько-видобувного комбайна, в якому розташування трипроменевого бура, постаченого знімними державками з різцями, спереду хрестовини виконавчого органа, встановлення різців на похилих площинах державок кожного променя із зміщенням, забезпечує р уйнування вибою при послідовному виді різання та .однакових умовах роботи різців, цим забезпечується зниження питомих енерговитрат на виймання та динамічне навантаження приводу виконавчого органа, підвищення стійкості комбайна, збільшення строку служби. Поставлене завдання вирішується тим, що в прохідницько-видобувному комбайні, що містить гусеничну ходову частин у, роторний виконавчий орган з навантажувальними ковшами, виконавчий орган, який складається з хрестовини та співвісно розташованого спереду неї трипроменевого бура, постаченого знімною державкою з різцями, привод виконавчого органа, конвеєр, відгороджувальний щит, бермові фрези, відрізні коронки, підбиральні щитки, згідно з корисною моделлю передбачені наступні конструктивні відміни: - різці встановлені на похилих площинах державок кожного променя із зміщенням на потрійний крок різання; - кут нахилу державок вибирається із співвідношення між кроком різання, швидкістю подачі комбайна на вибій та кутовою швидкістю обертання бура, що забезпечує послідовну схему руйн ування вибою як групами з трьох різців, так і кожного різця в групі. Пристрій, що заявляється, ілюструється кресленнями, де на Фіг.1 показаний прохідницько-видобувний комбайн, вид збоку; на Фіг.2 - вид А Фіг.1; на Фіг.3 - розріз за Б-Б Фіг.2. Прохідницько-видобувний комбайн містить гусеничну ходову частину 1, роторний виконавчий орган 2 із закріпленими на ньому навантажувальними ковшами 3, привод 4 виконавчого органа, відгороджувальний щит 5, конвеєр 6, бермові фрези 7, відрізні коронки 8, підбиральні щитки 9. Роторний виконавчий орган 2 постачений хрестовиною 10 та співвісно розташованим спереду неї трипроменевим буром 11 із забурником 12. На променях 13 бура 11 змонтовані державки 14 з похилими, під кутом 6-10°, площинами, на яких встановлені різці 15. Пристрій працює наступним чином. Привод 4 виконавчого органа 2 обертає хрестовину 10 та трипроменевий бур 11 і забурником 12 у протилежні боки, що забезпечує зрівноваженність комбайна при роботі. Осьова подача виконавчого органа 2 до вибою виконується гусеничною ходовою частиною комбайна. При усталеному режимі роботи різці 15 трипроменевого бура 11, переміщуючись за гвинтовими спіралями, здійснюють руйнування внутрішньої частини вибою. Розташування на похилих площинах державок різців 15 із зміщенням на потрійний крок різання та при відповідному виборі кута їх нахилу забезпечує послідовне різання як групами з трьох різців 15, так і різцями 15 в кожній з груп. Позаду роторного виконавчого органа 2 цілики руди в нижьому перерізі круглої виробки розширюють до арочного перерізу бермовими фрезами 7 та відрізними коронками 8. Гусениці ходової частини 1 комбайна рухаються дорожкою, що утворена бермовими фрезами 7. Відбита виконавчим органом 2 та бермовими фрезами 7 руда підгрібається підбиральними щитками 9, а потім за допомогою навантажувальних ковшів 3 надходить на конвеєр 6, перевантажується в транспортуючі машини, що йдуть за комбайном та входять до складу прохідницько-видобувного комплексу. Використання запропонованого пристрою дозволить знизити питомі енерговитрати на виймання, динамічне навантаження приводу виконавчого органа, підвищити стійкість комбайна при руйнуванні вибою і в кінцевому підсумку збільшити строк служби комбайна у цілому.
