Вуглецевмісний вогнетрив
Номер патенту: 23762
Опубліковано: 16.06.1998
Автори: Фролов Олєг Івановіч, Сємянніков Валєрій Павловіч, Коптєлов Віктор Ніколаєвіч, Журавльов Юрій Лєонідовіч, Гущін Владімір Яковлєвіч, Гєльфєнбєйн Владімір Євгєньєвіч, Чуклай Алєксандр Марковіч
Формула / Реферат
1. Углеродсодержащий огнеупор, полученный из массы, включающей алюмомагниевую шпинель фракции менее 3 мм, периклазсодержащий компонент, углеродсодержащий материал и органическое связующее, отличающийся тем, что масса содержит в качестве шпинели алюмомагниевый материал, имеющий массовое соотношение МgО:АІ2О3 (28 - 50): (50 - 72) и не менее 25 мас.% кристаллов шпинели с разноосностью не менее 2, а в качестве периклазсодержащего компонента - спеченный периклаз фракции менее 2 мм в виде окатанных зерен и дисперсный периклаз, при следующем соотношении компонентов, мас.%:
Указанная алюмомагниевая шпинель
фракции менее 3мм 10-70
Окатанные зерна периклаза
фракции менее 2мм 15 -50
Дисперсный периклаз 10-25
Графит 5-15
Углеродистое связующее
(сверх 100%) 1-8
2. Огнеупор по п. 1, отличающийся тем, что модуль крупности периклаза составляет 1,17-2,24.
Текст

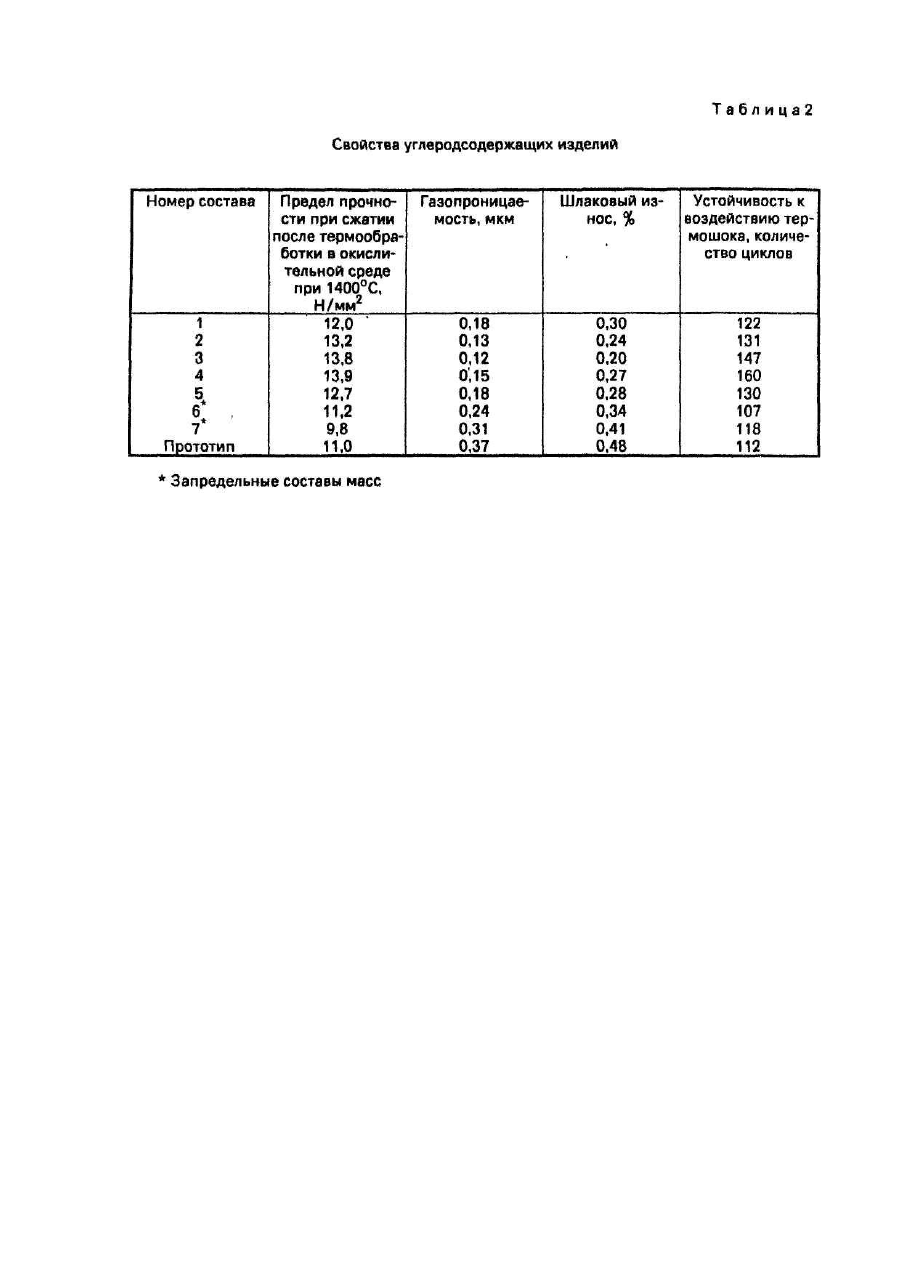

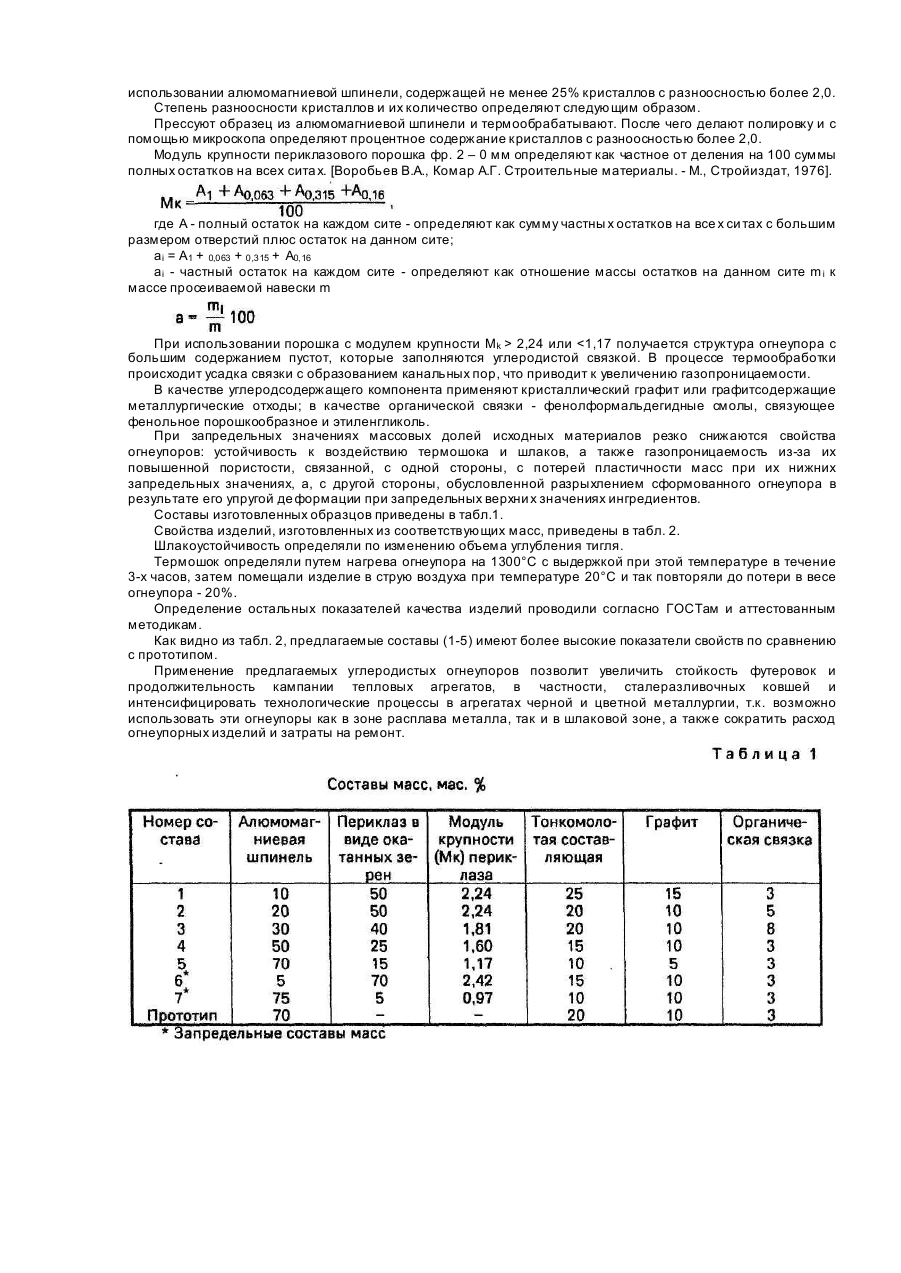

Изобретение относится к огнеупорной промышленности, а именно к производству углеродсодержащих огнеупоров на основе периклаза и алюмомагниевой шпинели, используемых в футеровках плавильных и металлоперерабатывающих агрегатов. Известен углеродсодержащий огнеупор, содержащий зернистый периклаз в виде окатанных гранул фр. < 5 мм, дисперсный плавленый периклаз фр.< 0,1 мм, углеродистое связующее и графит [Патент РФ №1458352, кл. С 04 В 35/04, 1988]. Недостатком данного технического решения является то, что при указанном соотношении компонентов и вещественном составе исходных материалов образуется слаборазвитая керамическая связка с низким термическим расширением. В результате чего в процессе службы в рабочей зоне, после выгорания углерода, изделия скалываются при термоциклировании, а также вымываются металлом и шлаком. Наиболее близким по составу к предлагаемому является углеродсодержащий огнеупор, полученный из массы следующего состава, мас.%: Алюмомагниевая шпинель 65-75 Периклаз 15-25 Графит 10-15 Органическое связующее 4-7 При этом алюмомагниевая шпинель в виде плавленого материала фр.
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C04B 35/443, C04B 35/043
Мітки: вогнетрив, вуглецевмісний
Код посилання
<a href="https://ua.patents.su/3-23762-vuglecevmisnijj-vognetriv.html" target="_blank" rel="follow" title="База патентів України">Вуглецевмісний вогнетрив</a>
Вогнетривка маса
Номер патенту: 18391
Опубліковано: 25.12.1997
Автори: Щербенко Геноріета Микитівна, Грішєнков Євгєній Євгєньєвіч, Шенцов Миколай Іларіонович, Родіонов Владімір Андрєєвіч, Якобчук Людмила Михайлівна, Солодкий Володимир Іванович, Антонов Георгій Іванович
МПК: C04B 35/04
Мітки: маса, вогнетривка
Формула / Реферат:
Огнеупорная масса преимущественно для изготовления футеровки индукционных единиц, включающая зернистый фракции более 0,06мм и тонкомолотый фракции менее 0,06мм периклаз, отличающаяся тем, что она содержит зернистый трудноспекающийся периклаз с силикатами в виде форстерита и тонкомолотый легкоспекающийся периклаз с силикатами в виде монтичеллита при следующем соотношении компонентов, мас.%:
Маса для виготовлення шпинельного матеріалу
Номер патенту: 12172
Опубліковано: 25.12.1996
Автори: Недосвітій Володимир Петрович, Антонов Георгій Іванович, Якобчук Людмила Михайлівна, Щербенко Генріета Никитічна
МПК: C04B 35/443
Мітки: матеріалу, маса, виготовлення, шпинельного
Формула / Реферат:
Масса для изготовления шпинельного материала, включающая глиноземсодержащий компонент и магнезит, отличающаяся тем, что, с целью повышения плотности материала за счет обеспечения полноты синтеза шпинели в нем, она содержит в качестве глиноземсодержащего компонента боксит и дополнительно - предварительно синтезированную шпинель при следующем соотношении компонентов, мас.%:боксит...
Шихта для виготовлення корундових вогнетривних виробів
Номер патенту: 12173
Опубліковано: 25.12.1996
Автори: Примаченко Володимир Васильович, Колесніков Леонід Михайлович, Зімнухов Іван Васильович, Ткаченко Людмила Петрівна, Домрачов Микола Олександрович
МПК: C04B 35/10
Мітки: вогнетривних, виготовлення, виробів, корундових, шихта
Формула / Реферат:
Шихта для изготовления корундовых огнеупорных изделий, содержащая корунд, тонкомолотый а-Аl2О3 и временное связующее, отличающаяся тем, что, с целью повышения равноплотности и термической стойкости изделий, она содержит корунд фракций 3-1 мм, 1-0,5 мм и менее 0,5 мм, а-Аl2О3-фракции ниже 0,06 мм с содержанием 75-80% фракции ниже 0,01 мм, а в качестве временного связующего - этил- или метилсиликонат натрия при следующем...
Полімерна композиція для виготовлення фрикційного матеріалу
Номер патенту: 7790
Опубліковано: 26.12.1995
Автори: Крайнова Наталія Алєксандровна, Кузнецова Галіна Івановна, Чагіна Татьяна Ніколаєвна, Лєвіт Міхаіл Захаровіч, Бикова Надєжда Алєксандровна
МПК: C08K 13/04, C08L 9/00, C08J 5/14
Мітки: матеріалу, фрикційного, композиція, виготовлення, полімерна
Формула / Реферат:
Полимерная композиция для изготовления фрикционного материала, включающая бутадиенсодержащий каучук, вулканизующую группу, баритовый концентрат, углеродсодержащий наполнитель, оксид хрома, гидроксид кальция и минеральное волокно, отличающаяся тем, что композиция дополнительно содержит фенолформальдегидную смолу, мел, вермикулит, стеарат кальция и полиарамидное волокно, при следующем соотношении компонентов, мас.ч.:бутадиенсодержащий...
Плавлений шпінельвмісний матеріал
Номер патенту: 23761
Опубліковано: 16.06.1998
Автори: Журавльов Юрій Лєонідовіч, Чуклай Алєксандр Марковіч, Фролов Олєг Івановіч, Коптєлов Віктор Ніколаєвіч, Сємянніков Валєрій Павловіч, Гєльфєнбєйн Владімір Євгєньєвіч
МПК: C04B 35/657, C04B 35/443
Мітки: плавлений, матеріал, шпінельвмісний
Формула / Реферат:
Плавленый шпинельсодержащий материал на основе магнезиальной шпинели и периклаза, содержащий MgO, Аl2О3, SiO2, СаО и Fe2O3, отличающийся тем, что он получен плавкой на слив при скорости разливки и кристаллизации расплава, обеспечивающей степень спекания 0,05-0,85 и необратимый объемный рост равный 0,5-7,0% после его нагрева в температурном интервале 1250-1750°С, при следующем соотношении компонентов, мас.%:АІ2О3 50,0 -...
Попередній патент: Пристрій для захисту людини від негативного впливу відеотерміналів, телевізорів, іншої електронної побутової техніки
Наступний патент: Реагент для обробки бурових розчинів
Випадковий патент: Спосіб малоінвазивного лікування хронічної анальної тріщини без сфінктероспазму
