Пристрій для подрібнення матеріалу

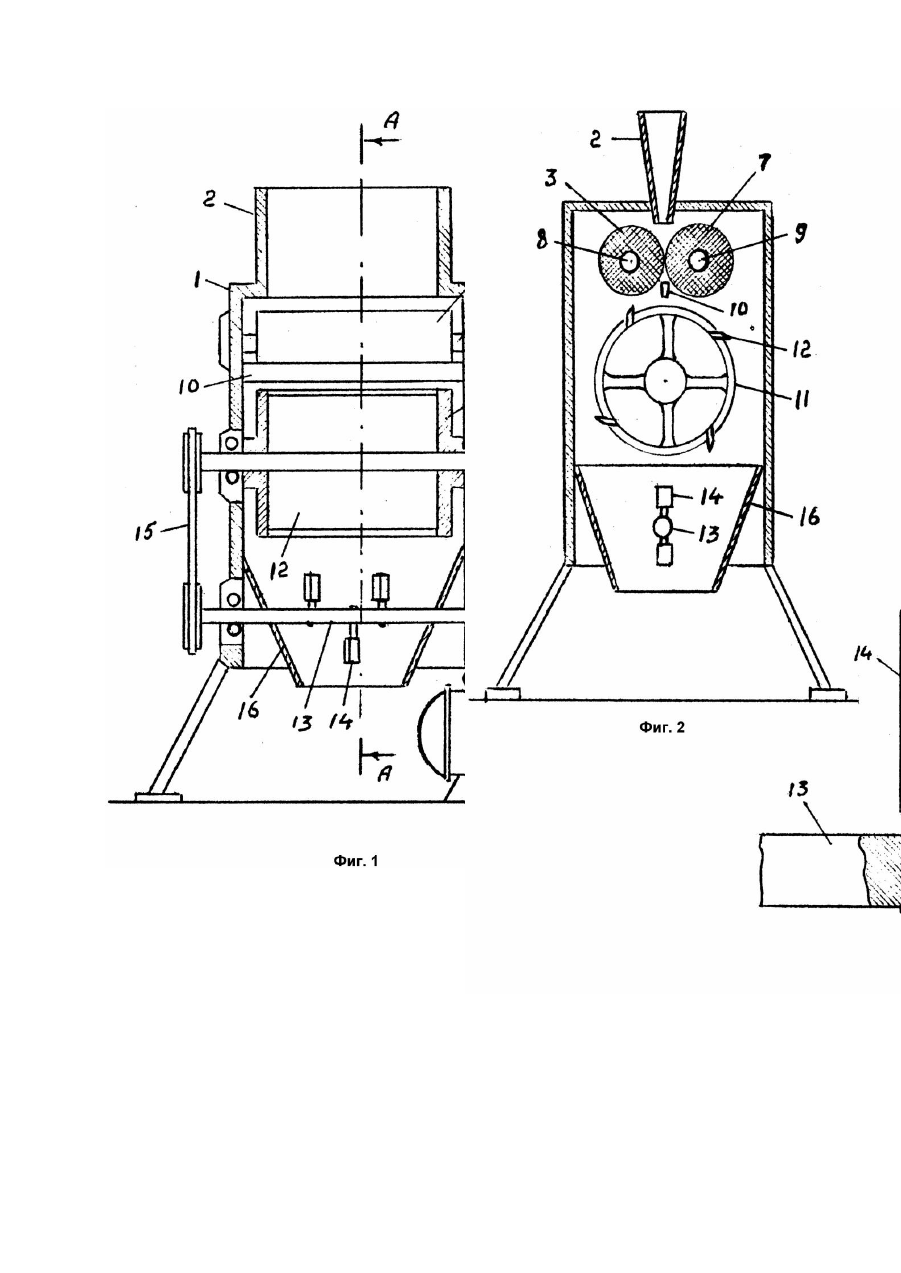

Изобретение относится к предприятиям и организациям, ведущим секретное делопроизводство, в частности к устройствам для измельчения и уничтожения секретных и деловых бумаг. В настоящее время секретные и деловые бумаги уничтожаются путем сжигания, при этом не используется ценное вторичное сырье макулатура и ухудшается экология. Известно устройство для дробления стружки на металлорежущем станке (А.с. СССР №1313566, кл. B23B25/02, 1987), содержащее приемный бункер, на выходе которого установлена пара зубчатых роликов с возможностью зацепления и вращения навстречу друг др угу, барабан, установленный с возможностью вращения, и направляющие линейки, установленные между бункером и барабаном, причем вдоль оси барабана выполнены V-образные пазы, одна из сторон которых снабжена режущей кромкой, закрепленной под углом 168 - 172° к боковой поверхности паза. Устройство может быть использовано в качестве оснастки к металлорежущим станкам не оборудованными стружкодробящими устройствами в зоне резания. Недостаток известного устройства определяется тем, что оно предназначено для дробления металлической стружки. Комкообразная стружка захватывается зубьями роликов и превращается в полупрессованную ленту, а затем перерезается. Ввиду большой разности между свойствами таких материалов, как металлическая стружка и бумага, последняя зубьями роликов будет сминаться, не спрессуется а ленту и проникнет под ролики, что вызовет остановку устройства. В основу изобретения поставлена задача создания устройства для измельчения материала, в котором материал в виде секретных или деловых бумаг измельчается и перемешивается тем, что сложить и прочесть текст невозможно. Обеспечивается повышение эффективности измельчения, преимущественно бумаги и за счет этого используется ценное вторичное сырье - макулатура и улучшается экология. Поставленная задача решается тем, что в устройстве для измельчения материала, содержащем корпус, в котором последовательно установлены приемный бункер, подающие валки, вращающиеся навстречу др уг к др угу, барабан с ножами и выходной бункер, и направляющий элемент, согласно изобретению, оно снабжено мешалкой выполненной в виде вала с диаметральными и разнесенными между собой ножами, установленного в выходном бункере перпендикулярно его оси, причем ножи - с возможностью регулирования угла резания, а направляющий элемент выполнен в виде сопла с нижней режущей кромкой и расположен между подающими валками. Причинно-следственная связь между существенными признаками и полученным техническим результатом заключается в том, что в устройство введены направляющий элемент выполненный в виде сопла с нижней режущей кромкой и расположен между подающими валками, а мешалка выполнена в виде вала с диаметральными и разнесенными между собой ножами, установленного в выходном бункере перпендикулярно его оси, причем ножи - с возможностью регулирования угла резания, это позволяет достигнуть технический результат повышение эффективности измельчения, преимущественно бумаги, и за счет этого определяется потребительские свойства использование ценного вторичного сырья макулатур у и улучшение экологии. На фиг.1 представлено устройство, разрез; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - мешалка в увеличенном масштабе. Устройство содержит корпус 1, на котором расположены приемный бункер 2, ведущий подающий валок 3, который приводится во вращение клиновыми ремнями 4 и 5 от электродвигателя 6. Ведомый подающий валок 7 подпружинен (не показано) и сопрягается с ведущим подающим валком 3. Валки 3 и 7 могут быть выполнены резиновыми и закреплены на осях 8 и 9. Между валками установлен направляющий элемент в виде сопла 10 с нижней режущей кромкой, под которым расположен барабан 11 со съемными ножами 12. установленными с возможностью изменения угла резания. Мешалка выполнена в виде вала 13 со съемными ножами 14, установленными диаметрально и разнесенными между собой. Вал 13 приводится во вращение клиновым ремнем 15. Выход продукта производится через выходной бункер 16. Каждый нож имеет режущее лезвие 17 и установлен на валу 13 конусным хвостовиком 18 с возможностью регулирования по окружности угла резания при помощи шайбы 19 и гайки 20. Устройство изготовляется в настольном исполнении для переработки стандартных листов бумаги пишущи х машинок. Устройство работает следующим образом. Включают электродвигатель 6, подают бумаги в бункер 2. Они захватываются подающими валками 3 и 7 и через направляющее сопло подаются к вращающемуся барабану 11, При соответствующей регулировке подачи и скорости вращения барабана 11 ножи 12 под кромкой сопла 10 превращают листы бумаги в стружку, которая затем подается в мешалку, где подвергается окончательной обработке и продукт выводится через выходной бункер 16.
