Електрогідравлічний активатор-змішувач

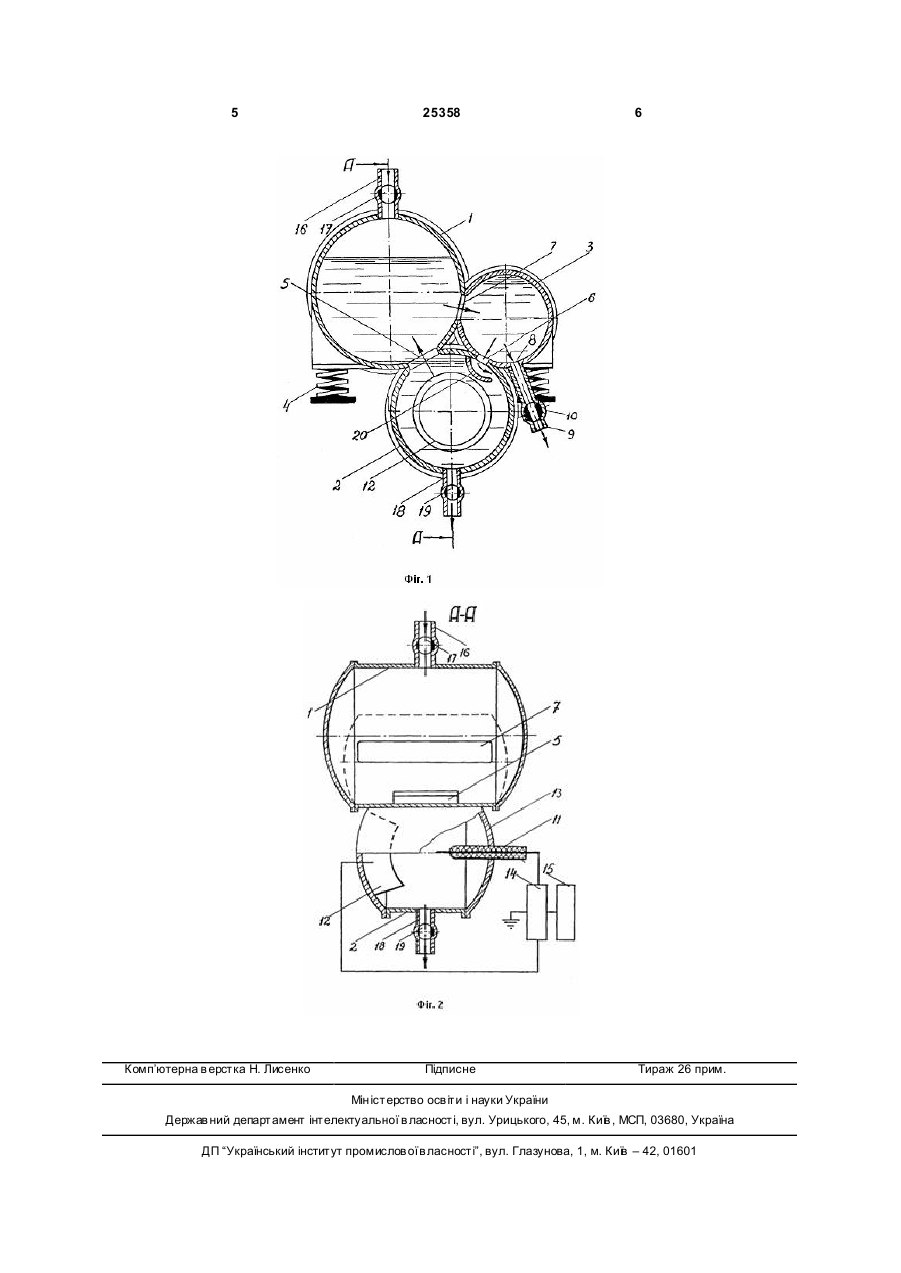

Електрогідравлічний активатор-змішувач, який утримує горизонтально розміщену циліндричну ємність, установлену на амортизаторах і забезпечену кришками, електроди з'єднані з генератором імпульсних струмів та запірно-роздавальну арматуру, який відрізняється тим, що він складається з трьох горизонтально і паралельно розміщених герметичних і циліндричних ємностей, установле 3 25358 Недоліками найближчого аналога є: - недостатня якість активованої суспензії; - низька продуктивність установки. Загальним для електрогідравлічного активатора-змішувача і прототипу є горизонтально розміщена циліндрична ємність, установлена на амортизаторах і забезпечена кришками, електроди під'єднані до генератора імпульсних стр умів та запірно-роздавальна арматура. Задачею корисної моделі є удосконалення конструкції установки та підвищення якісних показників активованої суспензії. Задача досягається тим, що електрогідравлічний активатор-змішувач складається з трьох горизонтально і паралельно розміщених герметичних циліндричних ємностей, які установленi на амортизаторах і лініях їх з'єднання забезпечені двома отворами малого та отвором великого діаметрів і отвором, який переходить в вихідний патрубок з корковим краном, електродом прийнятої форми та електродом-відбивачем з поверхнею тарільчастої форми, які розміщені горизонтально по осі другої ємності і закріплені центрально на її кришках та з'єднані з генератором імпульсних стр умів через пульт управління, при цьому ємність забезпечена центральним завантажувальним патрубком з корковим краном, ємність друга - центральним вихідним патрубком з корковим краном та жолобом, який прикриває отвір третьої ємності забезпеченої вихідним патрубком з корковим краном. Конструктивне рішення виконання електрогідравлічного активатора-змішувача має ряд переваг в порівняні з відомими аналогами та найближчим аналогом і забезпечує наявність суттєви х відмінностей: 1. Частково нове сполучення ознак: складається з трьох горизонтально і паралельно розміщених герметичних циліндричних ємностей, які з'єднані між собою; в місцях їх з'єднання мають місце отвори різних діаметрів, один із яких з'єднаний з вихідним патрубком; один із електродів є відбивачем, а його поверхня має тарільчасту форму; друга ємність забезпечена жолобом, наявність якого забезпечує рух суспензії тільки в одну передбачену сторону. 2. Нове взаємоположення ознак: місця з'єднання циліндричних ємностей забезпечені отворами відповідних діаметрів; електроди розміщені по осі другої ємності; завантажувальний і розвантажувальний патрубки розміщені в різних ємностях, а третя ємність забезпечена вихідним патрубком. 3. Новий тип зв'язку і взаємодії має місце згідно пп.1 і 2. Електрогідравлічний активаторзмішувач приведений на Фіг.1 (поперечний розріз); на Фіг.2 - повздовжній розріз активатора. 4 Електрогідравлічний активатор-змішувач складається з горизонтально і паралельно розміщених герметичних ємностей 1, 2 і 3 циліндричної форми, які установлені на амортизаторах 4 і в місцях їх з'єднання забезпечені отворами 5 і 6 малого та отвором 7 великого діаметрів і аналогічним отвором 8, який переходить в вихідний патрубок 9 з корковим краном 10, електродом 11 та електродом-відбивачем 12 з поверхнею тарільчастої форми, які розміщені горизонтально по осі ємності 2 і закріплені центрально на кришках 13 та з'єднані з генератором імпульсних струмів 14 через пульт управління 15, при цьому ємність 1 забезпечена центральним завантажувальним патрубком 16 з корковим краном 17, ємність 2 - центральним вихідним патрубком 18 з корковим краном 19 та жолобом 20, який прикриває отвір 6. Електрогідравлічний активатор-змішувач працює таким чином. При закритих коркових кранах 10 і 19 патрубка 9 і вихідного патрубка 19 та відкритому корковому крані 17 завантажувального патрубка 16 по останньому подається суспензія в герметичну циліндричну ємність 1, звідки вона поступає в ємність 2 і 3. Після заповнення ємностей 1, 2 і 3 з пульта управління 15 включають генератор імпульсних струмів 14, який при визначеній частоті забезпечує електрогідравлічні розряди в проміжку між електродами 11 та 12. Створений плазмовий канал високої щільності енергії розширюється і в суспензії виникають ударні хвилі, гідропотоки і кавітаційні явища. Одночасно діють на суспензію звукова, ультразвукова, світлова та інші види енергії притаманні електрогідравлічному ефекту. Під дією ударних хвиль і супроводжуючих видів енергії суспензія піддається активації і диспергації твердих частинок з одночасним перемішуванням в ємностях 1 і 3 повертаючись знову в ємність 2. Цьому руху сприяє жолоб 20, який виконаний в формі вигнутого відбивача суспензії. Після чергового електрогідравлічного розряду процеси повторюються до тих пір, поки суспензія не досягне якісного показника, після чого частково або повністю відкривають вихідний патрубок 18 корковим краном 19 та завантажувальний патрубок 16 корковим краном 17 і процес продовжується в безперервному режимі. При цьому коркові крани 17 і 19 виконують роль регуляторів подачі і видалення суспензії. Після закінчення активації суспензії установка промивається, виключається генератор імпульсних стр умів 14 і відкриваються коркові крани 10 патрубка 9 і 19 вихідного патрубка 18 для видалення остатків суспензії з ємностей 1, 2 і 3. При відновлені роботи процеси повторюються. 5 Комп’ютерна в ерстка Н. Лисенко 25358 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
