Торцеве ущільнення

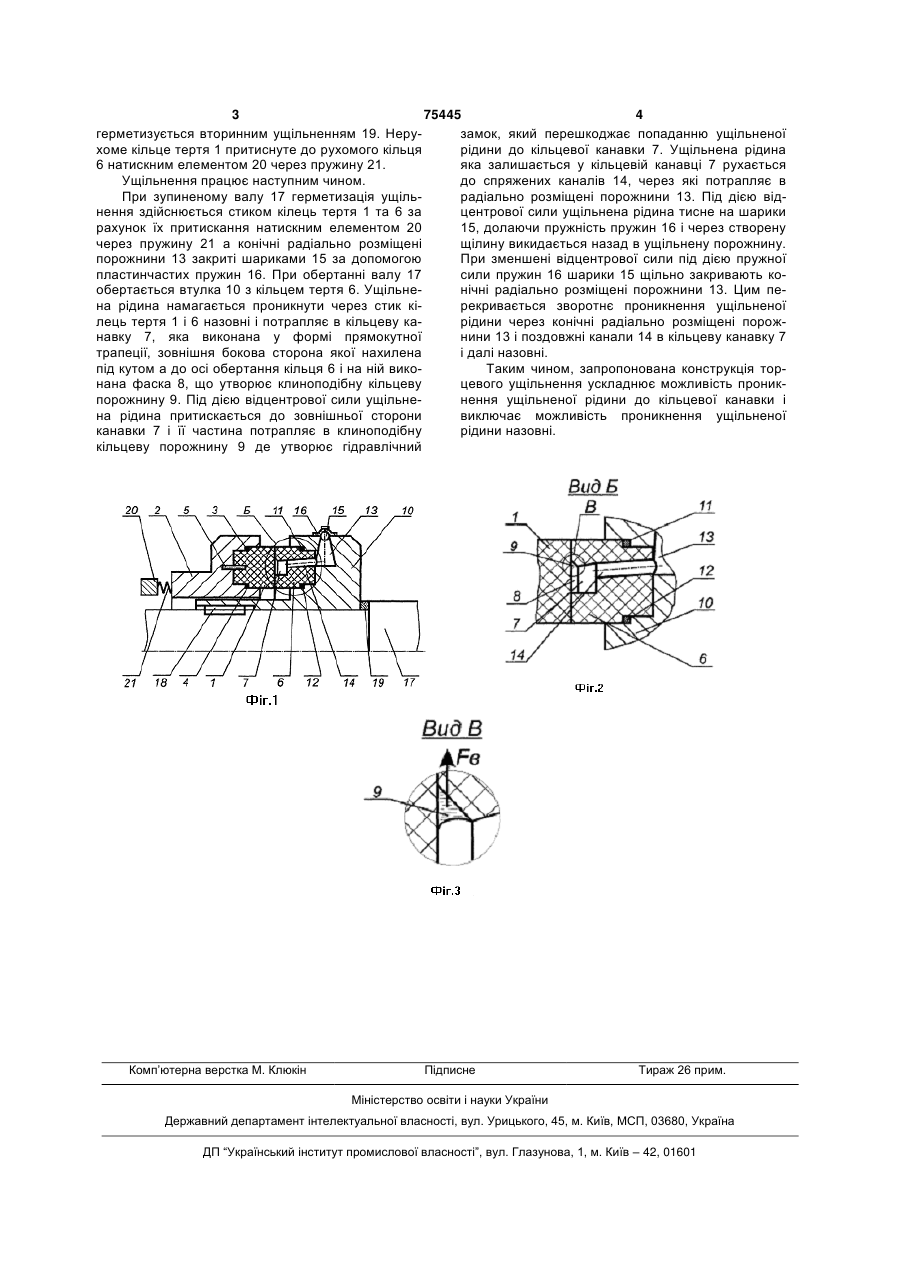

Торцеве ущільнення, що містить корпус, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, причому на поверхні тертя обертового кільця виконана кільцева канавка трапецієподібного профілю, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на зовнішній поверхні обертового ущільнювального кільця пластинчастих пружин, яке відрізняється тим, що на зовнішній боковій стороні трапецієподібної кільцевої канавки виконана фаска, яка утворює клиноподібну кільцеву порожнину, у яку під дією відцентрової сили надходить ущільнена рідина і утворює гідравлічний замок, який зменшує протікання рідини. Винахід належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів хімічної, нафтопереробної та інших галузей промисловості. Відоме торцеве ущільнення (UA №35430А, патент RU №2145020) найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, причому, на поверхні тертя обертового кільця виконана кільцева канавка трапецієподібного профілю, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на зовнішній поверхні обертового ущільнювального кільця пластинчастих пружин. Основним недоліком відомого торцевого ущільнення є не здатність відводити збільшену кількість ущільненої рідини через те, що рух ущільненої рідини по осьових каналах ускладнений, внаслідок прилипання ущільненої рідини під дією відцентрової сили до стінок каналу. Задача винаходу - зменшення кількості ущільненої рідини, яка потрапляє в кільцеву канавку. Технічний результат досягається тим, що на зовнішній боковій стороні трапецієподібної кільцевої канавки виконана фаска, яка утворює клиноподібну кільцеву порожнину, у яку під дією відцентрової сили надходить ущільнена рідина і утворює гідравлічний замок, який зменшує протікання рідини. На фіг.1 зображене торцеве ущільнення, загальний вигляд; на фіг.2 - вид Б на фіг.1; на фіг.3 вид В на фіг.2. Торцеве ущільнення складається із нерухомого кільця тертя 1, яке встановлене в корпусі 2, загерметизоване вторинними ущільненнями 3 та 4 і закріплене штифтами 5, рухомого кільця тертя 6, на торцевій поверхні якого виконана кільцева канавка у формі прямокутної трапеції 7, зовнішня бокова сторона якої нахилена під кутом а до осі обертання кільця і на ній виконана фаска 8, що утворює клиноподібну кільцеву порожнину 9. Рухоме кільце тертя 6 встановлене у втулці 10 та загерметизоване вторинними ущільненнями 11 та 12. У втулці 10 виконані конічні радіально розміщені порожнини 13, які сполучені поздовжніми каналами 14 з кільцевою канавкою 7, та закриті шариками 15 за допомогою пластинчастих пружин 16. Втулка 10 з'єднана з валом 17 шпонкою 18 і (19) UA (11) 75445 (13) C2 (21) 2004031532 (22) 02.03.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Стрілець Володимир Миколайович, Похильчук Ігор Олександрович, Василюк Володимир Михайлович, Кріцин Сергій Іванович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРТРАНСНАФТА" (56) RU 2145020, 2000 UA 35430, 2001 SU 1013672, 1983 SU 1541451, 1990 US 6299173, 2001 3 75445 4 герметизується вторинним ущільненням 19. Нерузамок, який перешкоджає попаданню ущільненої хоме кільце тертя 1 притиснуте до рухомого кільця рідини до кільцевої канавки 7. Ущільнена рідина 6 натискним елементом 20 через пружину 21. яка залишається у кільцевій канавці 7 рухається Ущільнення працює наступним чином. до спряжених каналів 14, через які потрапляє в При зупиненому валу 17 герметизація ущільрадіально розміщені порожнини 13. Під дією віднення здійснюється стиком кілець тертя 1 та 6 за центрової сили ущільнена рідина тисне на шарики рахунок їх притискання натискним елементом 20 15, долаючи пружність пружин 16 і через створену через пружину 21 а конічні радіально розміщені щілину викидається назад в ущільнену порожнину. порожнини 13 закриті шариками 15 за допомогою При зменшені відцентрової сили під дією пружної пластинчастих пружин 16. При обертанні валу 17 сили пружин 16 шарики 15 щільно закривають кообертається втулка 10 з кільцем тертя 6. Ущільненічні радіально розміщені порожнини 13. Цим пена рідина намагається проникнути через стик кірекривається зворотнє проникнення ущільненої лець тертя 1 і 6 назовні і потрапляє в кільцеву карідини через конічні радіально розміщені порожнавку 7, яка виконана у формі прямокутної нини 13 і поздовжні канали 14 в кільцеву канавку 7 трапеції, зовнішня бокова сторона якої нахилена і далі назовні. під кутом а до осі обертання кільця 6 і на ній викоТаким чином, запропонована конструкція торнана фаска 8, що утворює клиноподібну кільцеву цевого ущільнення ускладнює можливість проникпорожнину 9. Під дією відцентрової сили ущільненення ущільненої рідини до кільцевої канавки і на рідина притискається до зовнішньої сторони виключає можливість проникнення ущільненої канавки 7 і її частина потрапляє в клиноподібну рідини назовні. кільцеву порожнину 9 де утворює гідравлічний Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
