Рентгеноскопічна установка

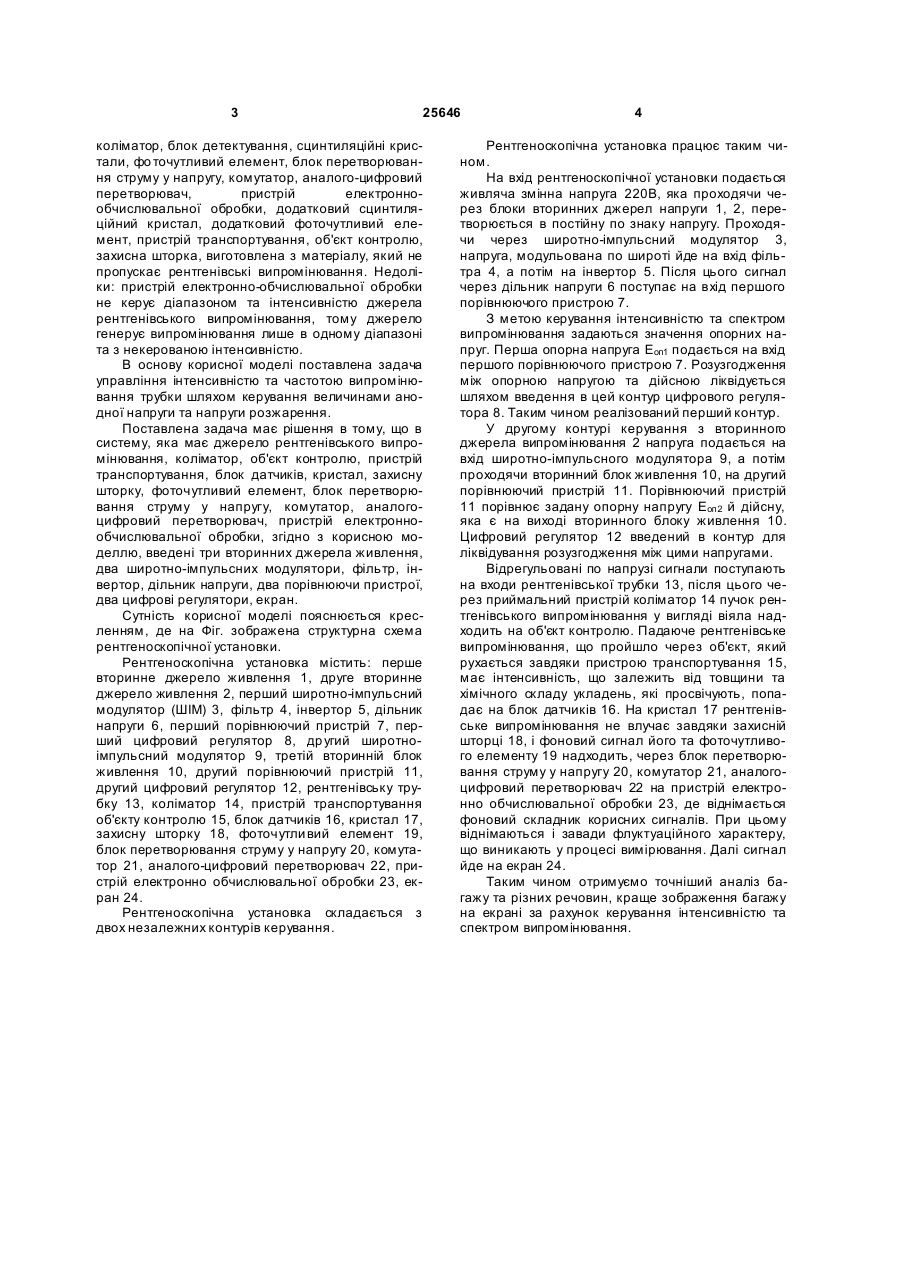

Рентгеноскопічна установка, яка містить рентгенівську тр убку, коліматор, пристрій транспортування об'єкта контролю, блок датчиків, сцинтиляційний кристал, захисну шторку, фоточутливий елемент, блок перетворювання струму у напругу, 3 25646 коліматор, блок детектування, сцинтиляційні кристали, фо точутливий елемент, блок перетворювання струму у напругу, комутатор, аналого-цифровий перетворювач, пристрій електроннообчислювальної обробки, додатковий сцинтиляційний кристал, додатковий фоточутливий елемент, пристрій транспортування, об'єкт контролю, захисна шторка, виготовлена з матеріалу, який не пропускає рентгенівські випромінювання. Недоліки: пристрій електронно-обчислювальної обробки не керує діапазоном та інтенсивністю джерела рентгенівського випромінювання, тому джерело генерує випромінювання лише в одному діапазоні та з некерованою інтенсивністю. В основу корисної моделі поставлена задача управління інтенсивністю та частотою випромінювання трубки шляхом керування величинами анодної напруги та напруги розжарення. Поставлена задача має рішення в тому, що в систему, яка має джерело рентгенівського випромінювання, коліматор, об'єкт контролю, пристрій транспортування, блок датчиків, кристал, захисну шторку, фоточутливий елемент, блок перетворювання струму у напругу, комутатор, аналогоцифровий перетворювач, пристрій електроннообчислювальної обробки, згідно з корисною моделлю, введені три вторинних джерела живлення, два широтно-імпульсних модулятори, фільтр, інвертор, дільник напруги, два порівнюючи пристрої, два цифрові регулятори, екран. Сутність корисної моделі пояснюється кресленням, де на Фіг. зображена структурна схема рентгеноскопічної установки. Рентгеноскопічна установка містить: перше вторинне джерело живлення 1, друге вторинне джерело живлення 2, перший широтно-імпульсний модулятор (ШІМ) 3, фільтр 4, інвертор 5, дільник напруги 6, перший порівнюючий пристрій 7, перший цифровий регулятор 8, др угий широтноімпульсний модулятор 9, третій вторинній блок живлення 10, другий порівнюючий пристрій 11, другий цифровий регулятор 12, рентгенівську трубку 13, коліматор 14, пристрій транспортування об'єкту контролю 15, блок датчиків 16, кристал 17, захисну шторку 18, фоточутли вий елемент 19, блок перетворювання струму у напругу 20, комутатор 21, аналого-цифровий перетворювач 22, пристрій електронно обчислювальної обробки 23, екран 24. Рентгеноскопічна установка складається з двох незалежних контурів керування. 4 Рентгеноскопічна установка працює таким чином. На вхід рентгеноскопічної установки подається живляча змінна напруга 220В, яка проходячи через блоки вторинних джерел напруги 1, 2, перетворюється в постійну по знаку напругу. Проходячи через широтно-імпульсний модулятор 3, напруга, модульована по широті йде на вхід фільтра 4, а потім на інвертор 5. Після цього сигнал через дільник напруги 6 поступає на вхід першого порівнюючого пристрою 7. З метою керування інтенсивністю та спектром випромінювання задаються значення опорних напруг. Перша опорна напруга Еоп1 подається на вхід першого порівнюючого пристрою 7. Розузгодження між опорною напругою та дійсною ліквідується шляхом введення в цей контур цифрового регулятора 8. Таким чином реалізований перший контур. У другому контурі керування з вторинного джерела випромінювання 2 напруга подається на вхід широтно-імпульсного модулятора 9, а потім проходячи вторинний блок живлення 10, на другий порівнюючий пристрій 11. Порівнюючий пристрій 11 порівнює задану опорну напругу Еоп2 й дійсну, яка є на виході вторинного блоку живлення 10. Цифровий регулятор 12 введений в контур для ліквідування розузгодження між цими напругами. Відрегульовані по напрузі сигнали поступають на входи рентгенівської трубки 13, після цього через приймальний пристрій коліматор 14 пучок рентгенівського випромінювання у вигляді віяла надходить на об'єкт контролю. Падаюче рентгенівське випромінювання, що пройшло через об'єкт, який рухається завдяки пристрою транспортування 15, має інтенсивність, що залежить від товщини та хімічного складу укладень, які просвічують, попадає на блок датчиків 16. На кристал 17 рентгенівське випромінювання не влучає завдяки захисній шторці 18, і фоновий сигнал його та фоточутливого елементу 19 надходить, через блок перетворювання струму у напругу 20, комутатор 21, аналогоцифровий перетворювач 22 на пристрій електронно обчислювальної обробки 23, де віднімається фоновий складник корисних сигналів. При цьому віднімаються і завади флуктуаційного характеру, що виникають у процесі вимірювання. Далі сигнал йде на екран 24. Таким чином отримуємо точніший аналіз багажу та різних речовин, краще зображення багажу на екрані за рахунок керування інтенсивністю та спектром випромінювання. 5 Комп’ютерна в ерстка В. Мацело 25646 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
