Кюбель

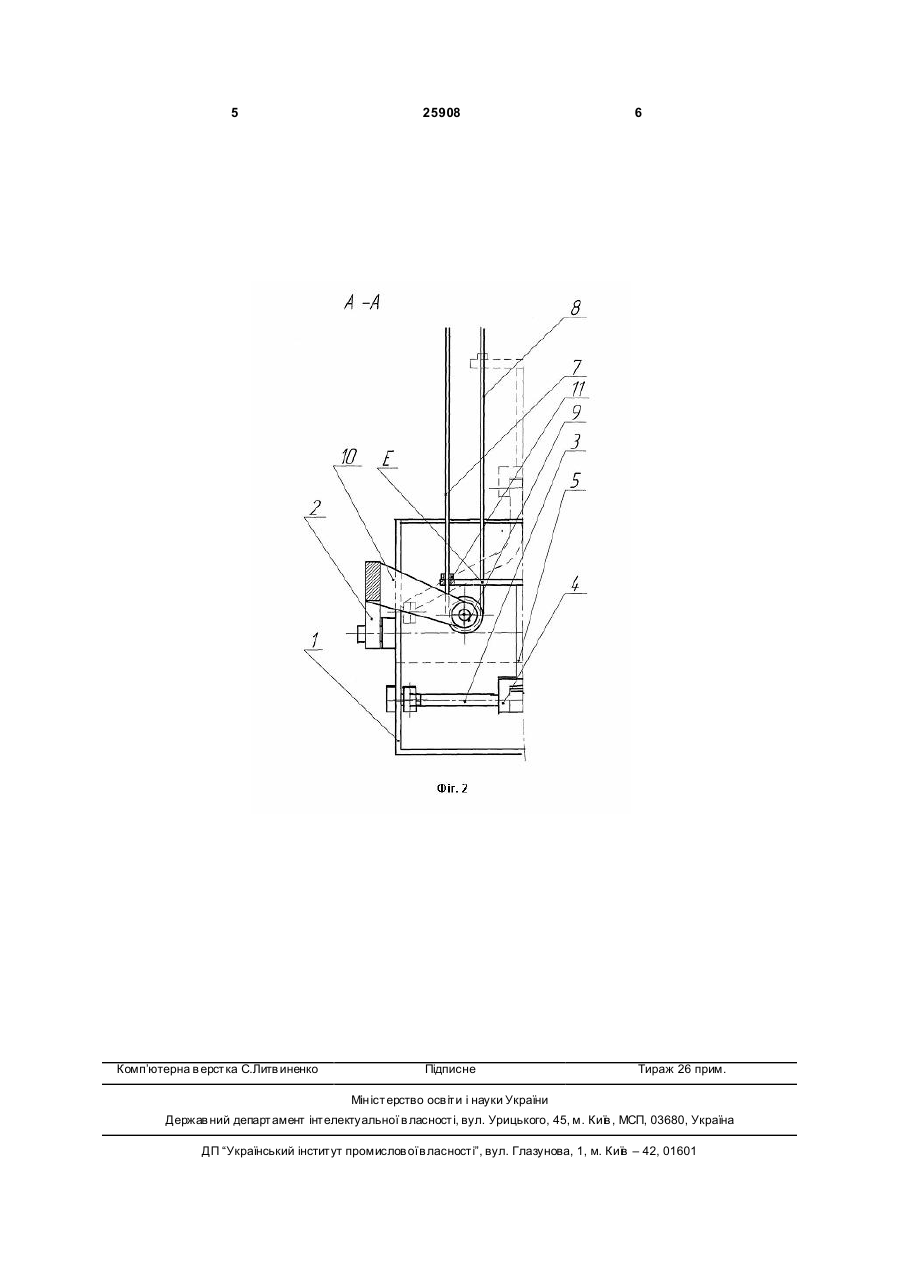

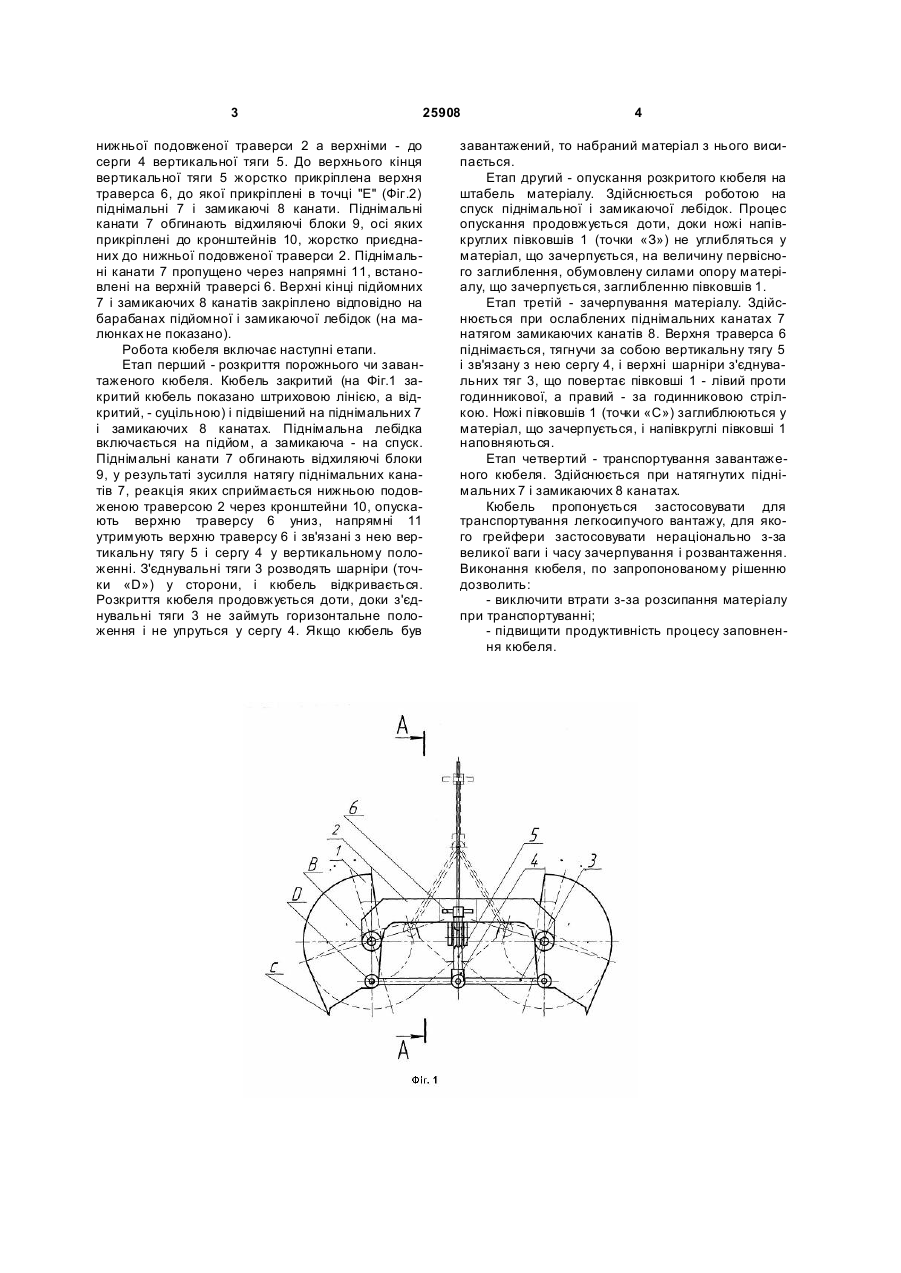

Кюбель, що містить два півковші, верхню і нижню траверси, який відрізняється тим, що півковші виконано напівкруглими, а нижню траверсу подовжено так, що довжина між осями обертання 3 25908 нижньої подовженої траверси 2 а верхніми - до серги 4 вертикальної тяги 5. До верхнього кінця вертикальної тяги 5 жорстко прикріплена верхня траверса 6, до якої прикріплені в точці "Е" (Фіг.2) піднімальні 7 і замикаючі 8 канати. Піднімальні канати 7 обгинають відхиляючі блоки 9, осі яких прикріплені до кронштейнів 10, жорстко приєднаних до нижньої подовженої траверси 2. Піднімальні канати 7 пропущено через напрямні 11, встановлені на верхній траверсі 6. Верхні кінці підйомних 7 і замикаючих 8 канатів закріплено відповідно на барабанах підйомної і замикаючої лебідок (на малюнках не показано). Робота кюбеля включає наступні етапи. Етап перший - розкриття порожнього чи завантаженого кюбеля. Кюбель закритий (на Фіг.1 закритий кюбель показано штриховою лінією, а відкритий, - суцільною) і підвішений на піднімальних 7 і замикаючих 8 канатах. Піднімальна лебідка включається на підйом, а замикаюча - на спуск. Піднімальні канати 7 обгинають відхиляючі блоки 9, у результаті зусилля натягу піднімальних канатів 7, реакція яких сприймається нижньою подовженою траверсою 2 через кронштейни 10, опускають верхню траверсу 6 униз, напрямні 11 утримують верхню траверсу 6 і зв'язані з нею вертикальну тягу 5 і сергу 4 у вертикальному положенні. З'єднувальні тяги 3 розводять шарніри (точки «D») у сторони, і кюбель відкривається. Розкриття кюбеля продовжується доти, доки з'єднувальні тяги 3 не займуть горизонтальне положення і не упруться у сергу 4. Якщо кюбель був 4 завантажений, то набраний матеріал з нього висипається. Етап другий - опускання розкритого кюбеля на штабель матеріалу. Здійснюється роботою на спуск піднімальної і замикаючої лебідок. Процес опускання продовжується доти, доки ножі напівкруглих півковшів 1 (точки «З») не углибляться у матеріал, що зачерпується, на величину первісного заглиблення, обумовлену силами опору матеріалу, що зачерпується, заглибленню півковшів 1. Етап третій - зачерпування матеріалу. Здійснюється при ослаблених піднімальних канатах 7 натягом замикаючих канатів 8. Верхня траверса 6 піднімається, тягнучи за собою вертикальну тягу 5 і зв'язану з нею сергу 4, і верхні шарніри з'єднувальних тяг 3, що повертає півковші 1 - лівий проти годинникової, а правий - за годинниковою стрілкою. Ножі півковшів 1 (точки «С») заглиблюються у матеріал, що зачерпується, і напівкруглі півковші 1 наповняються. Етап четвертий - транспортування завантаженого кюбеля. Здійснюється при натягнутих піднімальних 7 і замикаючих 8 канатах. Кюбель пропонується застосовувати для транспортування легкосипучого вантажу, для якого грейфери застосовувати нераціонально з-за великої ваги і часу зачерпування і розвантаження. Виконання кюбеля, по запропонованому рішенню дозволить: - виключити втрати з-за розсипання матеріалу при транспортуванні; - підвищити продуктивність процесу заповнення кюбеля. 5 Комп’ютерна в ерстка C.Литв иненко 25908 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
