Установник ракети

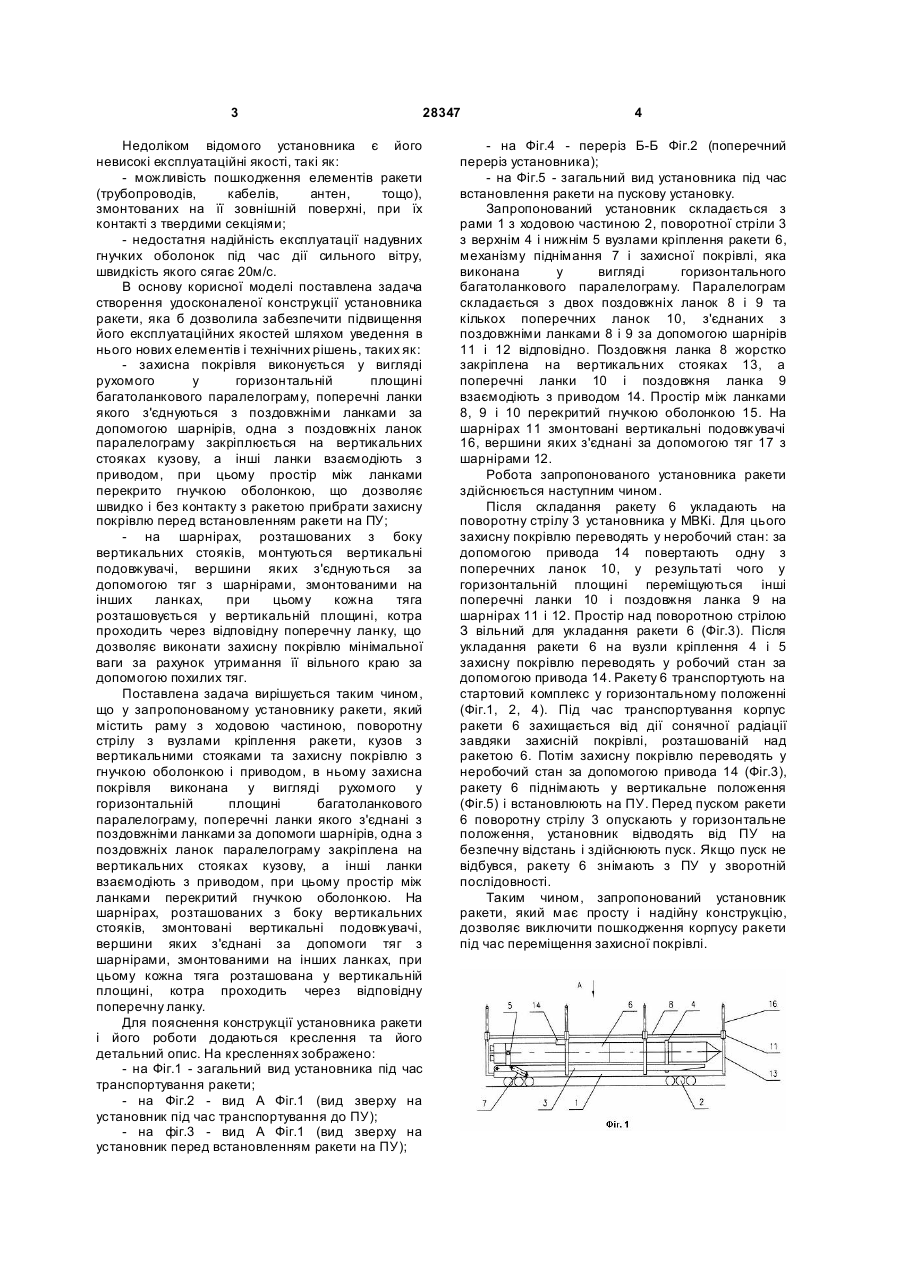

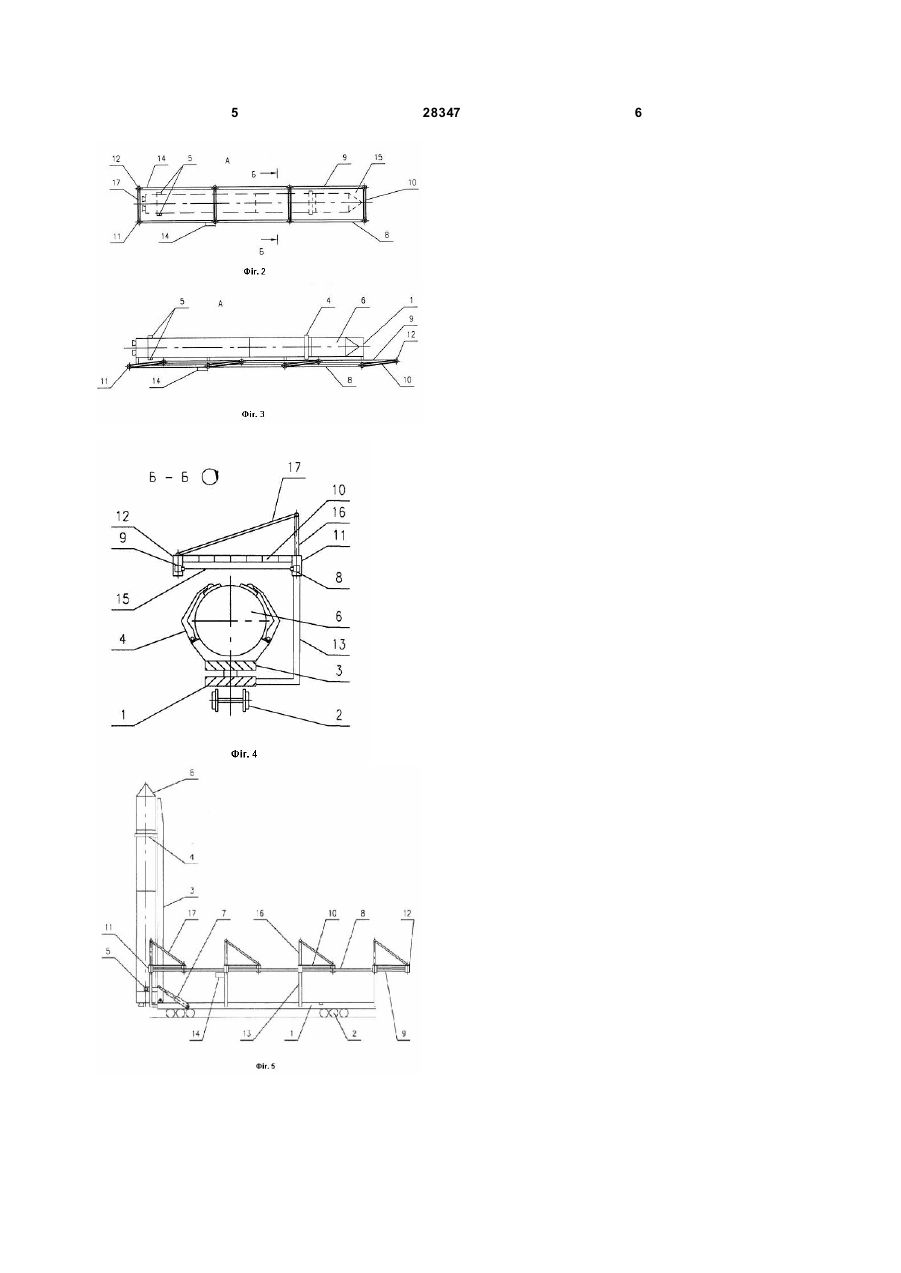

1. Установник ракети, що містить раму з ходовою частиною, поворотну стрілу з вузлами кріплення ракети, кузов з вертикальними стояками 3 28347 Недоліком відомого установника є його невисокі експлуатаційні якості, такі як: - можливість пошкодження елементів ракети (трубопроводів, кабелів, антен, тощо), змонтованих на її зовнішній поверхні, при їх контакті з твердими секціями; - недостатня надійність експлуатації надувних гнучких оболонок під час дії сильного вітру, швидкість якого сягає 20м/с. В основу корисної моделі поставлена задача створення удосконаленої конструкції установника ракети, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - захисна покрівля виконується у вигляді рухомого у горизонтальній площині багатоланкового паралелограму, поперечні ланки якого з'єднуються з поздовжніми ланками за допомогою шарнірів, одна з поздовжніх ланок паралелограму закріплюється на вертикальних стояках кузову, а інші ланки взаємодіють з приводом, при цьому простір між ланками перекрито гнучкою оболонкою, що дозволяє швидко і без контакту з ракетою прибрати захисну покрівлю перед встановленням ракети на ПУ; - на шарнірах, розташованих з боку вертикальних стояків, монтуються вертикальні подовжувачі, вершини яких з'єднуються за допомогою тяг з шарнірами, змонтованими на інших ланках, при цьому кожна тяга розташовується у вертикальній площині, котра проходить через відповідну поперечну ланку, що дозволяє виконати захисну покрівлю мінімальної ваги за рахунок утримання її вільного краю за допомогою похилих тяг. Поставлена задача вирішується таким чином, що у запропонованому установнику ракети, який містить раму з ходовою частиною, поворотну стрілу з вузлами кріплення ракети, кузов з вертикальними стояками та захисну покрівлю з гнучкою оболонкою і приводом, в ньому захисна покрівля виконана у вигляді рухомого у горизонтальній площині багатоланкового паралелограму, поперечні ланки якого з'єднані з поздовжніми ланками за допомоги шарнірів, одна з поздовжніх ланок паралелограму закріплена на вертикальних стояках кузову, а інші ланки взаємодіють з приводом, при цьому простір між ланками перекритий гнучкою оболонкою. На шарнірах, розташованих з боку вертикальних стояків, змонтовані вертикальні подовжувачі, вершини яких з'єднані за допомоги тяг з шарнірами, змонтованими на інших ланках, при цьому кожна тяга розташована у вертикальній площині, котра проходить через відповідну поперечну ланку. Для пояснення конструкції установника ракети і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на Фіг.1 - загальний вид установника під час транспортування ракети; - на Фіг.2 - вид А Фіг.1 (вид зверху на установник під час транспортування до ПУ); - на фіг.3 - вид А Фіг.1 (вид зверху на установник перед встановленням ракети на ПУ); 4 - на Фіг.4 - переріз Б-Б Фіг.2 (поперечний переріз установника); - на Фіг.5 - загальний вид установника під час встановлення ракети на пускову установку. Запропонований установник складається з рами 1 з ходовою частиною 2, поворотної стріли 3 з верхнім 4 і нижнім 5 вузлами кріплення ракети 6, механізму піднімання 7 і захисної покрівлі, яка виконана у вигляді горизонтального багатоланкового паралелограму. Паралелограм складається з двох поздовжніх ланок 8 і 9 та кількох поперечних ланок 10, з'єднаних з поздовжніми ланками 8 і 9 за допомогою шарнірів 11 і 12 відповідно. Поздовжня ланка 8 жорстко закріплена на вертикальних стояках 13, а поперечні ланки 10 і поздовжня ланка 9 взаємодіють з приводом 14. Простір між ланками 8, 9 і 10 перекритий гнучкою оболонкою 15. На шарнірах 11 змонтовані вертикальні подовжувачі 16, вершини яких з'єднані за допомогою тяг 17 з шарнірами 12. Робота запропонованого установника ракети здійснюється наступним чином. Після складання ракету 6 укладають на поворотну стрілу 3 установника у МВКі. Для цього захисну покрівлю переводять у неробочий стан: за допомогою привода 14 повертають одну з поперечних ланок 10, у результаті чого у горизонтальній площині переміщуються інші поперечні ланки 10 і поздовжня ланка 9 на шарнірах 11 і 12. Простір над поворотною стрілою З вільний для укладання ракети 6 (Фіг.3). Після укладання ракети 6 на вузли кріплення 4 і 5 захисну покрівлю переводять у робочий стан за допомогою привода 14. Ракету 6 транспортують на стартовий комплекс у горизонтальному положенні (Фіг.1, 2, 4). Під час транспортування корпус ракети 6 захищається від дії сонячної радіації завдяки захисній покрівлі, розташованій над ракетою 6. Потім захисну покрівлю переводять у неробочий стан за допомогою привода 14 (Фіг.3), ракету 6 піднімають у вертикальне положення (Фіг.5) і встановлюють на ПУ. Перед пуском ракети 6 поворотну стрілу 3 опускають у горизонтальне положення, установник відводять від ПУ на безпечну відстань і здійснюють пуск. Якщо пуск не відбувся, ракету 6 знімають з ПУ у зворотній послідовності. Таким чином, запропонований установник ракети, який має просту і надійну конструкцію, дозволяє виключити пошкодження корпусу ракети під час переміщення захисної покрівлі. 5 28347 6
