Протигазовий фільтр

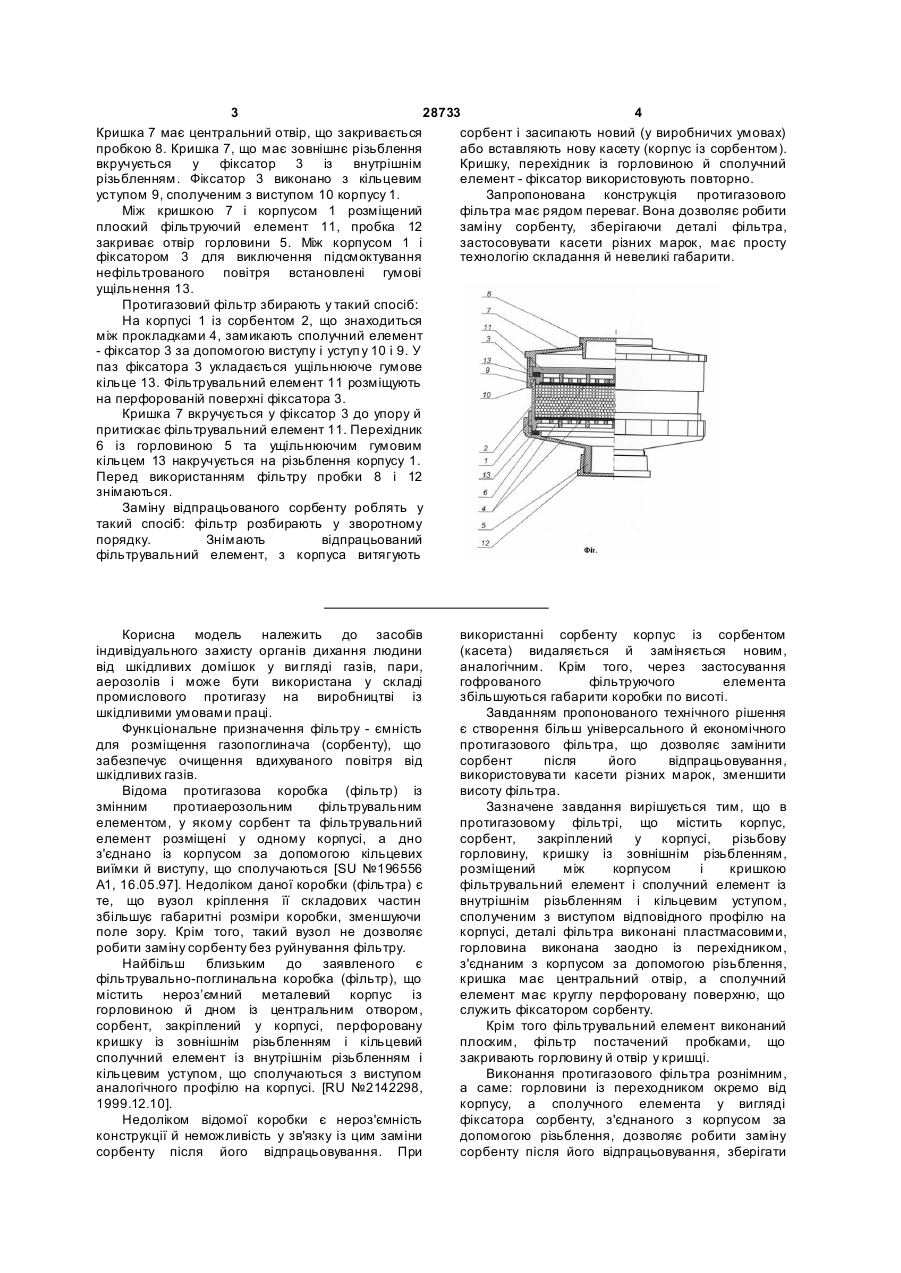

Корисна модель належить до засобів індивідуального захисту органів дихання людини від шкідливих домішок у ви гляді газів, пари, аерозолів і може бути використана у складі промислового протигазу на виробництві із шкідливими умовами праці. Функціональне призначення фільтру - ємність для розміщення газопоглинача (сорбенту), що забезпечує очищення вдихуваного повітря від шкідливих газів. Відома протигазова коробка (фільтр) із змінним протиаерозольним фільтрувальним елементом, у якому сорбент та фільтрувальний елемент розміщені у одному корпусі, а дно з'єднано із корпусом за допомогою кільцевих виїмки й виступу, що сполучаються [SU №196556 А1, 16.05.97]. Недоліком даної коробки (фільтра) є те, що вузол кріплення її складових частин збільшує габаритні розміри коробки, зменшуючи поле зору. Крім того, такий вузол не дозволяє робити заміну сорбенту без руйнування фільтру. Найбільш близьким до заявленого є фільтрувально-поглинальна коробка (фільтр), що містить нероз’ємний металевий корпус із горловиною й дном із центральним отвором, сорбент, закріплений у корпусі, перфоровану кришку із зовнішнім різьбленням і кільцевий сполучний елемент із внутрішнім різьбленням і кільцевим уступом, що сполучаються з виступом аналогічного профілю на корпусі. [RU №2142298, 1999.12.10]. Недоліком відомої коробки є нероз'ємність конструкції й неможливість у зв'язку із цим заміни сорбенту після його відпрацьовування. При використанні сорбенту корпус із сорбентом 2 (19) 1 3 28733 4 Кришка 7 має центральний отвір, що закривається сорбент і засипають новий (у виробничих умовах) пробкою 8. Кришка 7, що має зовнішнє різьблення або вставляють нову касету (корпус із сорбентом). вкручується у фіксатор 3 із внутрішнім Кришку, перехідник із горловиною й сполучний різьбленням. Фіксатор 3 виконано з кільцевим елемент - фіксатор використовують повторно. уступом 9, сполученим з виступом 10 корпусу 1. Запропонована конструкція протигазового Між кришкою 7 і корпусом 1 розміщений фільтра має рядом переваг. Вона дозволяє робити плоский фільтруючий елемент 11, пробка 12 заміну сорбенту, зберігаючи деталі фільтра, закриває отвір горловини 5. Між корпусом 1 і застосовувати касети різних марок, має просту фіксатором 3 для виключення підсмоктування технологію складання й невеликі габарити. нефільтрованого повітря встановлені гумові ущільнення 13. Протигазовий фільтр збирають у такий спосіб: На корпусі 1 із сорбентом 2, що знаходиться між прокладками 4, замикають сполучний елемент - фіксатор 3 за допомогою виступу і уступ у 10 і 9. У паз фіксатора 3 укладається ущільнююче гумове кільце 13. Фільтрувальний елемент 11 розміщують на перфорованій поверхні фіксатора 3. Кришка 7 вкручується у фіксатор 3 до упору й притискає фільтрувальний елемент 11. Перехідник 6 із горловиною 5 та ущільнюючим гумовим кільцем 13 накручується на різьблення корпусу 1. Перед використанням фільтру пробки 8 і 12 знімаються. Заміну відпрацьованого сорбенту роблять у такий спосіб: фільтр розбирають у зворотному порядку. Знімають відпрацьований фільтрувальний елемент, з корпуса витягують Корисна модель належить до засобів індивідуального захисту органів дихання людини від шкідливих домішок у ви гляді газів, пари, аерозолів і може бути використана у складі промислового протигазу на виробництві із шкідливими умовами праці. Функціональне призначення фільтру - ємність для розміщення газопоглинача (сорбенту), що забезпечує очищення вдихуваного повітря від шкідливих газів. Відома протигазова коробка (фільтр) із змінним протиаерозольним фільтрувальним елементом, у якому сорбент та фільтрувальний елемент розміщені у одному корпусі, а дно з'єднано із корпусом за допомогою кільцевих виїмки й виступу, що сполучаються [SU №196556 А1, 16.05.97]. Недоліком даної коробки (фільтра) є те, що вузол кріплення її складових частин збільшує габаритні розміри коробки, зменшуючи поле зору. Крім того, такий вузол не дозволяє робити заміну сорбенту без руйнування фільтру. Найбільш близьким до заявленого є фільтрувально-поглинальна коробка (фільтр), що містить нероз’ємний металевий корпус із горловиною й дном із центральним отвором, сорбент, закріплений у корпусі, перфоровану кришку із зовнішнім різьбленням і кільцевий сполучний елемент із внутрішнім різьбленням і кільцевим уступом, що сполучаються з виступом аналогічного профілю на корпусі. [RU №2142298, 1999.12.10]. Недоліком відомої коробки є нероз'ємність конструкції й неможливість у зв'язку із цим заміни сорбенту після його відпрацьовування. При використанні сорбенту корпус із сорбентом (касета) видаляється й заміняється новим, аналогічним. Крім того, через застосування гофрованого фільтруючого елемента збільшуються габарити коробки по висоті. Завданням пропонованого технічного рішення є створення більш універсального й економічного протигазового фільтра, що дозволяє замінити сорбент після його відпрацьовування, використовува ти касети різних марок, зменшити висоту фільтра. Зазначене завдання вирішується тим, що в протигазовому фільтрі, що містить корпус, сорбент, закріплений у корпусі, різьбову горловину, кришку із зовнішнім різьбленням, розміщений між корпусом і кришкою фільтрувальний елемент і сполучний елемент із внутрішнім різьбленням і кільцевим уступом, сполученим з виступом відповідного профілю на корпусі, деталі фільтра виконані пластмасовими, горловина виконана заодно із перехідником, з'єднаним з корпусом за допомогою різьблення, кришка має центральний отвір, а сполучний елемент має круглу перфоровану поверхню, що служить фіксатором сорбенту. Крім того фільтрувальний елемент виконаний плоским, фільтр постачений пробками, що закривають горловину й отвір у кришці. Виконання протигазового фільтра рознімним, а саме: горловини із переходником окремо від корпусу, а сполучного елемента у вигляді фіксатора сорбенту, з'єднаного з корпусом за допомогою різьблення, дозволяє робити заміну сорбенту після його відпрацьовування, зберігати 5 28733 деталі фільтра, і, крім того, дає можливість при необхідності використовувати касети різних марок. Застосування плоского фільтрувального елементу зменшує габарити патрона по висоті. Наявність пробок, що закривають горловину й отвір у кришці фільтра, запобігає отруєнню газами в період між використанням патрона. На кресленні (див.Фіг.) представлений протигазовий фільтр, що заявляється. У корпусі 1 розміщений сорбент 2, закріплений між перфорованим дном корпуса 1 і перфорованою поверхнею сполучного елемента фіксатора 3, постаченими прокладками 4. Різьбова горловина 5 виконана заодно із перехідником 6, з'єднана з корпусом 1 за допомогою різьблення. Кришка 7 має центральний отвір, що закривається пробкою 8. Кришка 7, що має зовнішнє різьблення вкручується у фіксатор 3 із внутрішнім різьбленням. Фіксатор 3 виконано з кільцевим уступом 9, сполученим з виступом 10 корпусу 1. Між кришкою 7 і корпусом 1 розміщений плоский фільтруючий елемент 11, пробка 12 закриває отвір горловини 5. Між корпусом 1 і фіксатором 3 для виключення підсмоктування нефільтрованого повітря встановлені гумові ущільнення 13. Протигазовий фільтр збирають у такий спосіб: На корпусі 1 із сорбентом 2, що знаходиться між прокладками 4, замикають сполучний елемент - фіксатор 3 за допомогою виступу і уступ у 10 і 9. У паз фіксатора 3 укладається ущільнююче гумове кільце 13. Фільтрувальний елемент 11 розміщують на перфорованій поверхні фіксатора 3. Кришка 7 вкручується у фіксатор 3 до упору й притискає фільтрувальний елемент 11. Перехідник 6 із горловиною 5 та ущільнюючим гумовим кільцем 13 накручується на різьблення корпусу 1. Перед використанням фільтру пробки 8 і 12 знімаються. Заміну відпрацьованого сорбенту роблять у такий спосіб: фільтр розбирають у зворотному порядку. Знімають відпрацьований фільтрувальний елемент, з корпуса витягують сорбент і засипають новий (у виробничих умовах) або вставляють нову касету (корпус із сорбентом). Кришку, перехідник із горловиною й сполучний елемент - фіксатор використовують повторно. Запропонована конструкція протигазового фільтра має рядом переваг. Вона дозволяє робити заміну сорбенту, зберігаючи деталі фільтра, застосовувати касети різних марок, має просту технологію складання й невеликі габарити. 6
