Контактне гніздо

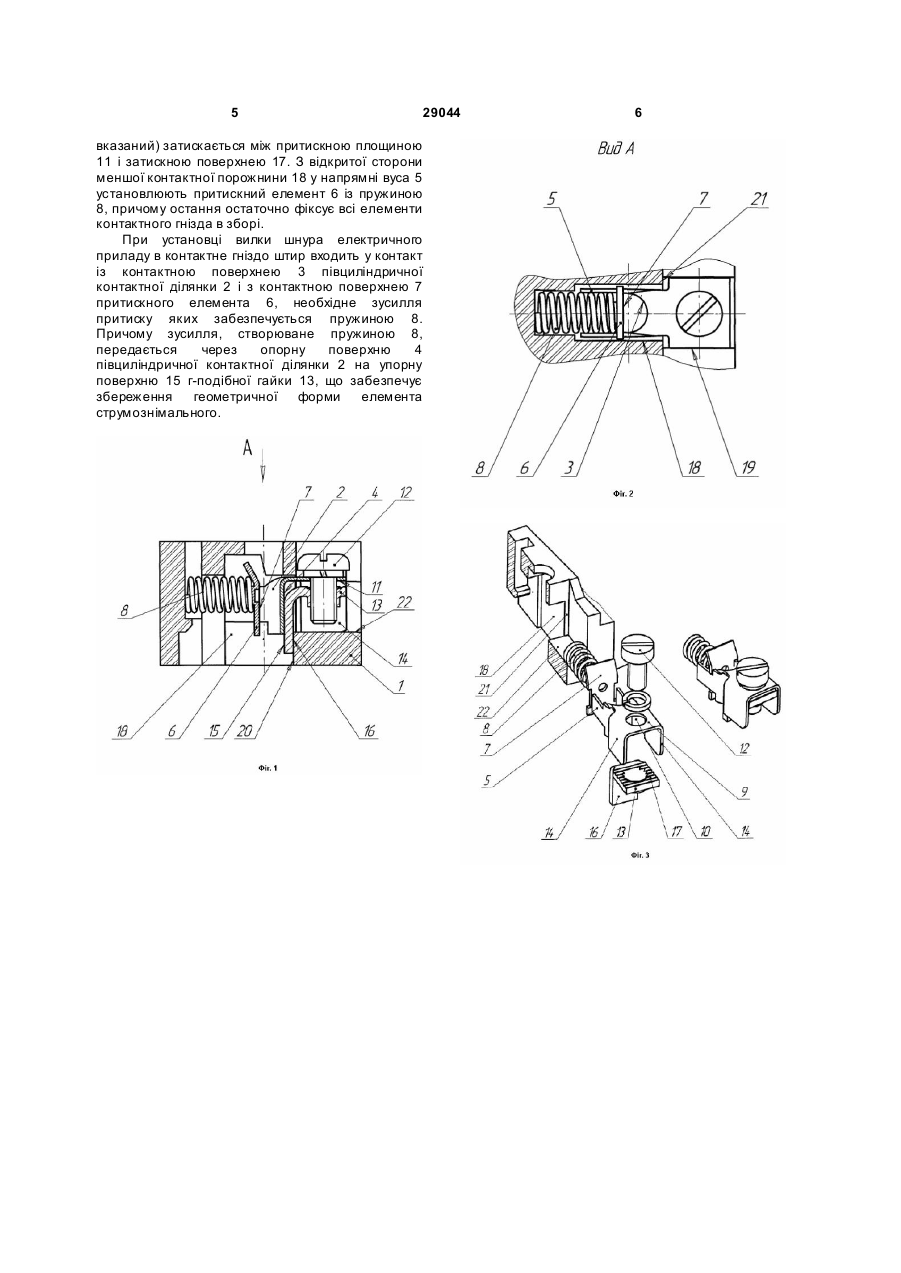

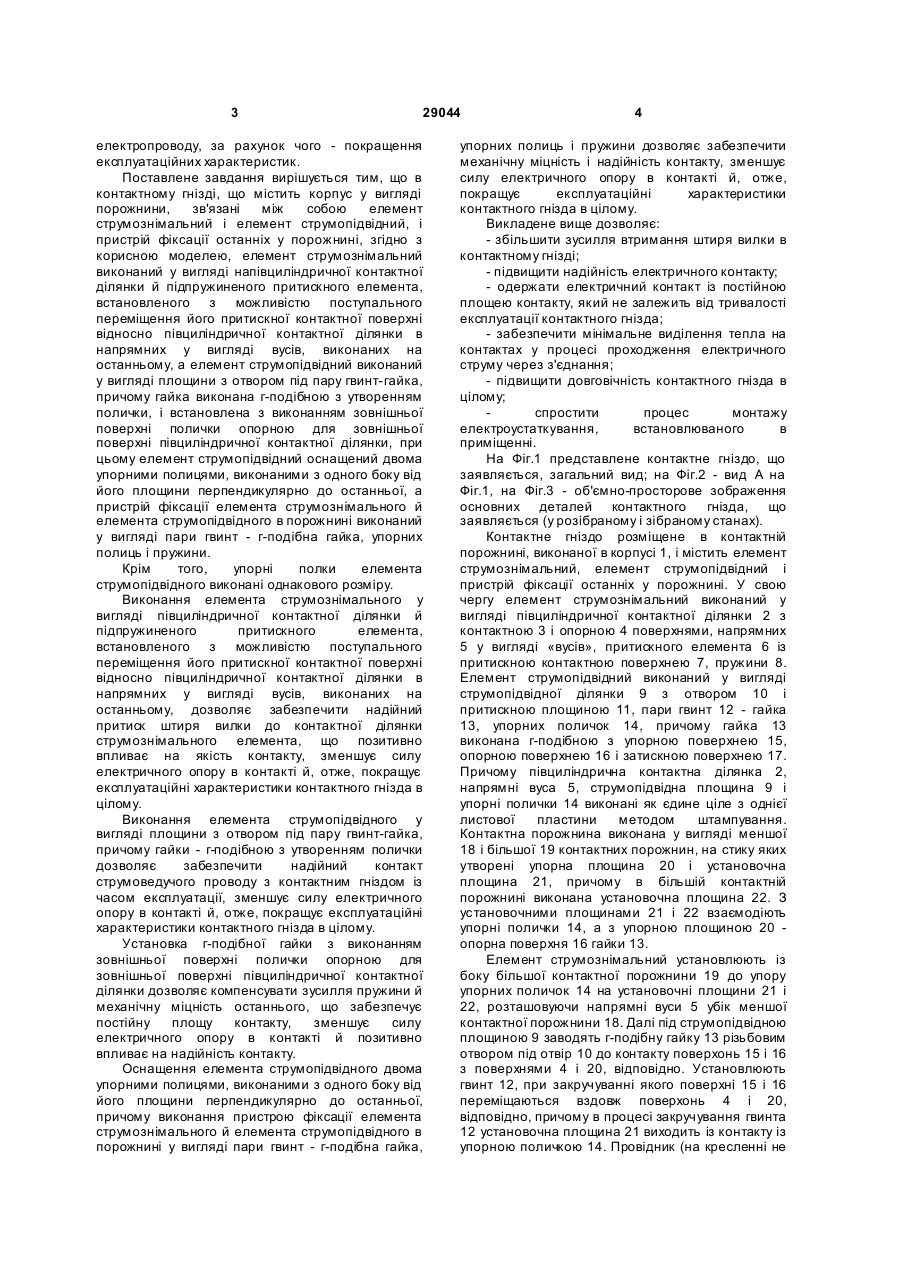

1. Контактне гніздо, що містить корпус у вигляді порожнини, зв'язані між собою елемент струмознімальний і елемент струмопідвідний, і пристрій фіксації останніх у порожнині, яке відрізняє ться тим, що елемент струмознімальний виконаний у вигляді півциліндричної контактної ділянки й підпружиненого притискного елемента, 3 29044 електропроводу, за рахунок чого - покращення експлуатаційних характеристик. Поставлене завдання вирішується тим, що в контактному гнізді, що містить корпус у вигляді порожнини, зв'язані між собою елемент струмознімальний і елемент струмопідвідний, і пристрій фіксації останніх у порожнині, згідно з корисною моделею, елемент струмознімальний виконаний у вигляді напівциліндричної контактної ділянки й підпружиненого притискного елемента, встановленого з можливістю поступального переміщення його притискної контактної поверхні відносно півциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, а елемент струмопідвідний виконаний у вигляді площини з отвором під пару гвинт-гайка, причому гайка виконана г-подібною з утворенням полички, і встановлена з виконанням зовнішньої поверхні полички опорною для зовнішньої поверхні півциліндричної контактної ділянки, при цьому елемент струмопідвідний оснащений двома упорними полицями, виконаними з одного боку від його площини перпендикулярно до останньої, а пристрій фіксації елемента струмознімального й елемента струмопідвідного в порожнині виконаний у вигляді пари гвинт - г-подібна гайка, упорних полиць і пружини. Крім того, упорні полки елемента струмопідвідного виконані однакового розміру. Виконання елемента струмознімального у вигляді півциліндричної контактної ділянки й підпружиненого притискного елемента, встановленого з можливістю поступального переміщення його притискної контактної поверхні відносно півциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, дозволяє забезпечити надійний притиск штиря вилки до контактної ділянки струмознімального елемента, що позитивно впливає на якість контакту, зменшує силу електричного опору в контакті й, отже, покращує експлуатаційні характеристики контактного гнізда в цілому. Виконання елемента струмопідвідного у вигляді площини з отвором під пару гвинт-гайка, причому гайки - г-подібною з утворенням полички дозволяє забезпечити надійний контакт струмоведучого проводу з контактним гніздом із часом експлуатації, зменшує силу електричного опору в контакті й, отже, покращує експлуатаційні характеристики контактного гнізда в цілому. Установка г-подібної гайки з виконанням зовнішньої поверхні полички опорною для зовнішньої поверхні півциліндричної контактної ділянки дозволяє компенсувати зусилля пружини й механічну міцність останнього, що забезпечує постійну площу контакту, зменшує силу електричного опору в контакті й позитивно впливає на надійність контакту. Оснащення елемента струмопідвідного двома упорними полицями, виконаними з одного боку від його площини перпендикулярно до останньої, причому виконання пристрою фіксації елемента струмознімального й елемента струмопідвідного в порожнині у вигляді пари гвинт - г-подібна гайка, 4 упорних полиць і пружини дозволяє забезпечити механічну міцність і надійність контакту, зменшує силу електричного опору в контакті й, отже, покращує експлуатаційні характеристики контактного гнізда в цілому. Викладене вище дозволяє: - збільшити зусилля втримання штиря вилки в контактному гнізді; - підвищити надійність електричного контакту; - одержати електричний контакт із постійною площею контакту, який не залежить від тривалості експлуатації контактного гнізда; - забезпечити мінімальне виділення тепла на контактах у процесі проходження електричного струму через з'єднання; - підвищити довговічність контактного гнізда в цілому; спростити процес монтажу електроустаткування, встановлюваного в приміщенні. На Фіг.1 представлене контактне гніздо, що заявляється, загальний вид; на Фіг.2 - вид А на Фіг.1, на Фіг.3 - об'ємно-просторове зображення основних деталей контактного гнізда, що заявляється (у розібраному і зібраному станах). Контактне гніздо розміщене в контактній порожнині, виконаної в корпусі 1, і містить елемент струмознімальний, елемент струмопідвідний і пристрій фіксації останніх у порожнині. У свою чергу елемент струмознімальний виконаний у вигляді півциліндричної контактної ділянки 2 з контактною 3 і опорною 4 поверхнями, напрямних 5 у вигляді «вусів», притискного елемента 6 із притискною контактною поверхнею 7, пружини 8. Елемент струмопідвідний виконаний у вигляді струмопідвідної ділянки 9 з отвором 10 і притискною площиною 11, пари гвинт 12 - гайка 13, упорних поличок 14, причому гайка 13 виконана г-подібною з упорною поверхнею 15, опорною поверхнею 16 і затискною поверхнею 17. Причому півциліндрична контактна ділянка 2, напрямні вуса 5, струмопідвідна площина 9 і упорні полички 14 виконані як єдине ціле з однієї листової пластини методом штампування. Контактна порожнина виконана у вигляді меншої 18 і більшої 19 контактних порожнин, на стику яких утворені упорна площина 20 і установочна площина 21, причому в більшій контактній порожнині виконана установочна площина 22. З установочними площинами 21 і 22 взаємодіють упорні полички 14, а з упорною площиною 20 опорна поверхня 16 гайки 13. Елемент струмознімальний установлюють із боку більшої контактної порожнини 19 до упору упорних поличок 14 на установочні площини 21 і 22, розташовуючи напрямні вуси 5 убік меншої контактної порожнини 18. Далі під струмопідвідною площиною 9 заводять г-подібну гайку 13 різьбовим отвором під отвір 10 до контакту поверхонь 15 і 16 з поверхнями 4 і 20, відповідно. Установлюють гвинт 12, при закручуванні якого поверхні 15 і 16 переміщаються вздовж поверхонь 4 і 20, відповідно, причому в процесі закручування гвинта 12 установочна площина 21 виходить із контакту із упорною поличкою 14. Провідник (на кресленні не 5 29044 вказаний) затискається між притискною площиною 11 і затискною поверхнею 17. З відкритої сторони меншої контактної порожнини 18 у напрямні вуса 5 установлюють притискний елемент 6 із пружиною 8, причому остання остаточно фіксує всі елементи контактного гнізда в зборі. При установці вилки шнура електричного приладу в контактне гніздо штир входить у контакт із контактною поверхнею 3 півциліндричної контактної ділянки 2 і з контактною поверхнею 7 притискного елемента 6, необхідне зусилля притиску яких забезпечується пружиною 8. Причому зусилля, створюване пружиною 8, передається через опорну поверхню 4 півциліндричної контактної ділянки 2 на упорну поверхню 15 г-подібної гайки 13, що забезпечує збереження геометричної форми елемента струмознімального. 6
