Підвісна дорога для переміщення кінотелезнімальної апаратури “сплайн”

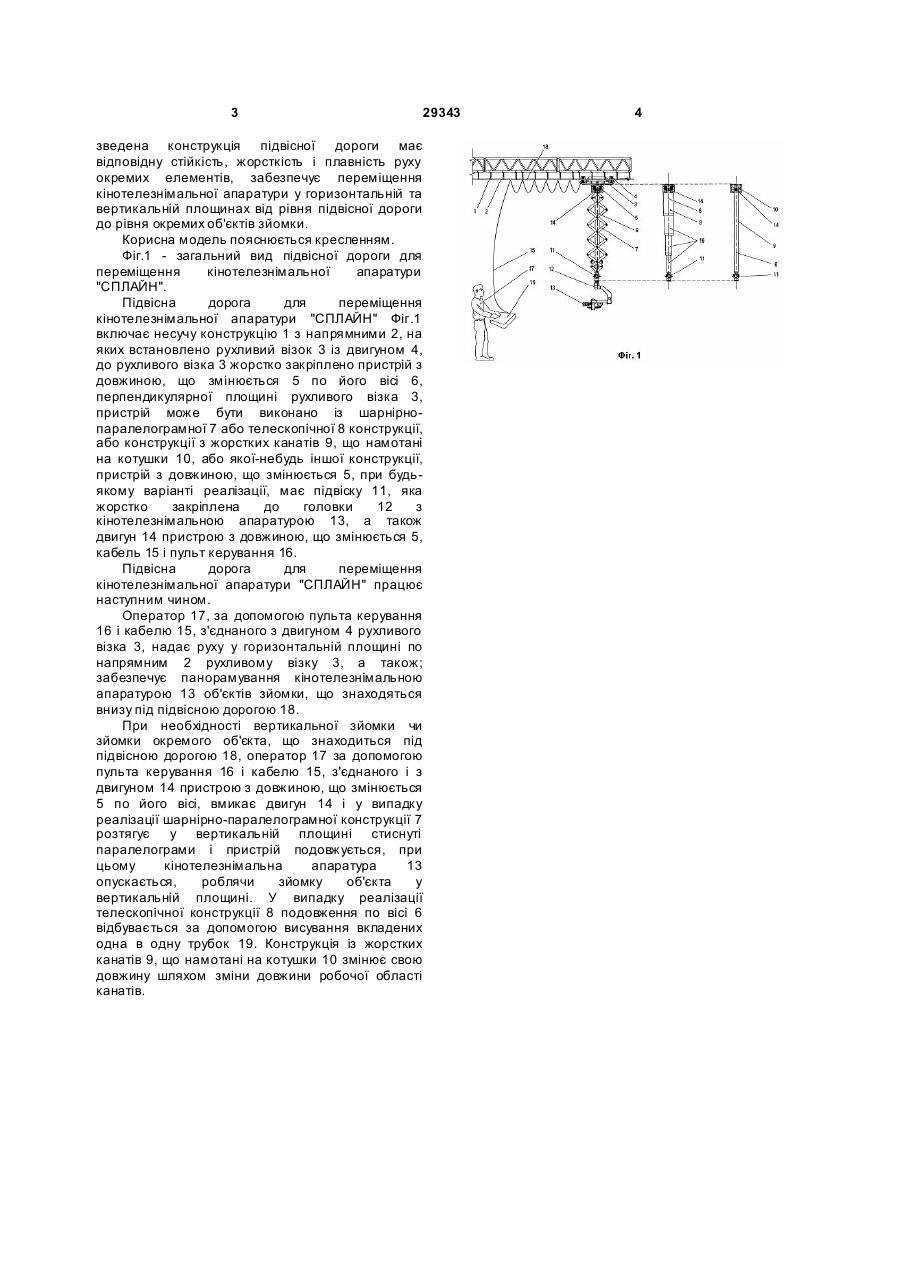

1. Підвісна дорога для переміщення кінотелезнімальної апаратури, що включає несучу конструкцію з однією чи більше напрямними, на яких встановлено рухливий візок із двигуном і закріпленою до рухливого візка головкою з 3 29343 зведена конструкція підвісної дороги має відповідну стійкість, жорсткість і плавність руху окремих елементів, забезпечує переміщення кінотелезнімальної апаратури у горизонтальній та вертикальній площинах від рівня підвісної дороги до рівня окремих об'єктів зйомки. Корисна модель пояснюється кресленням. Фіг.1 - загальний вид підвісної дороги для переміщення кінотелезнімальної апаратури "СПЛАЙН". Підвісна дорога для переміщення кінотелезнімальної апаратури "СПЛАЙН" Фіг.1 включає несучу конструкцію 1 з напрямними 2, на яких встановлено рухливий візок 3 із двигуном 4, до рухливого візка 3 жорстко закріплено пристрій з довжиною, що змінюється 5 по його вісі 6, перпендикулярної площині рухливого візка 3, пристрій може бути виконано із шарнірнопаралелограмної 7 або телескопічної 8 конструкції, або конструкції з жорстких канатів 9, що намотані на котушки 10, або якої-небудь іншої конструкції, пристрій з довжиною, що змінюється 5, при будьякому варіанті реалізації, має підвіску 11, яка жорстко закріплена до головки 12 з кінотелезнімальною апаратурою 13, а також двигун 14 пристрою з довжиною, що змінюється 5, кабель 15 і пульт керування 16. Підвісна дорога для переміщення кінотелезнімальної апаратури "СПЛАЙН" працює наступним чином. Оператор 17, за допомогою пульта керування 16 і кабелю 15, з'єднаного з двигуном 4 рухливого візка 3, надає руху у горизонтальній площині по напрямним 2 рухливому візку 3, а також; забезпечує панорамування кінотелезнімальною апаратурою 13 об'єктів зйомки, що знаходяться внизу під підвісною дорогою 18. При необхідності вертикальної зйомки чи зйомки окремого об'єкта, що знаходиться під підвісною дорогою 18, оператор 17 за допомогою пульта керування 16 і кабелю 15, з'єднаного і з двигуном 14 пристрою з довжиною, що змінюється 5 по його вісі, вмикає двигун 14 і у випадку реалізації шарнірно-паралелограмної конструкції 7 розтягує у вертикальній площині стиснуті паралелограми і пристрій подовжується, при цьому кінотелезнімальна апаратура 13 опускається, роблячи зйомку об'єкта у вертикальній площині. У випадку реалізації телескопічної конструкції 8 подовження по вісі 6 відбувається за допомогою висування вкладених одна в одну трубок 19. Конструкція із жорстких канатів 9, що намотані на котушки 10 змінює свою довжину шляхом зміни довжини робочої області канатів. 4
