Пристрій для різки рулонних матеріалів

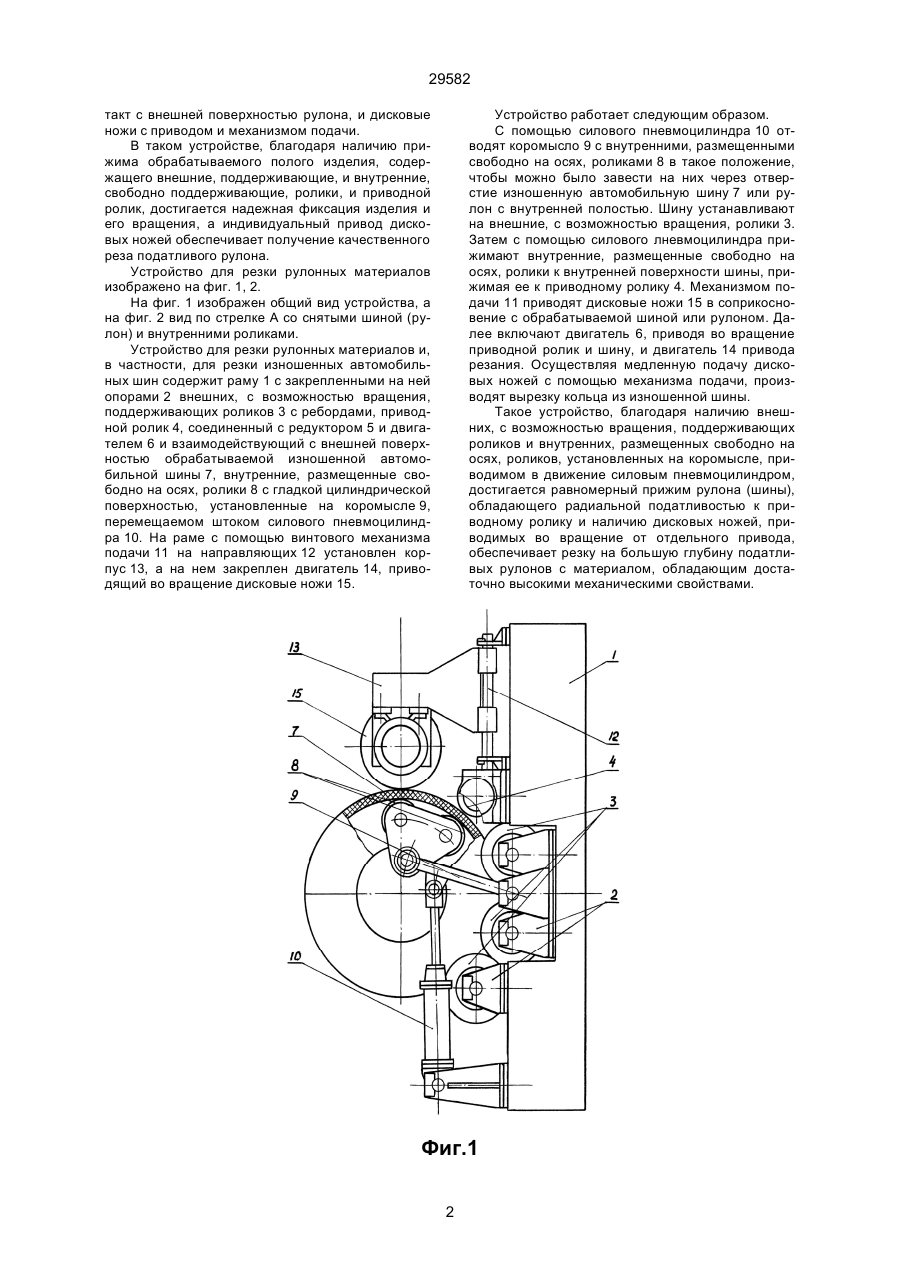

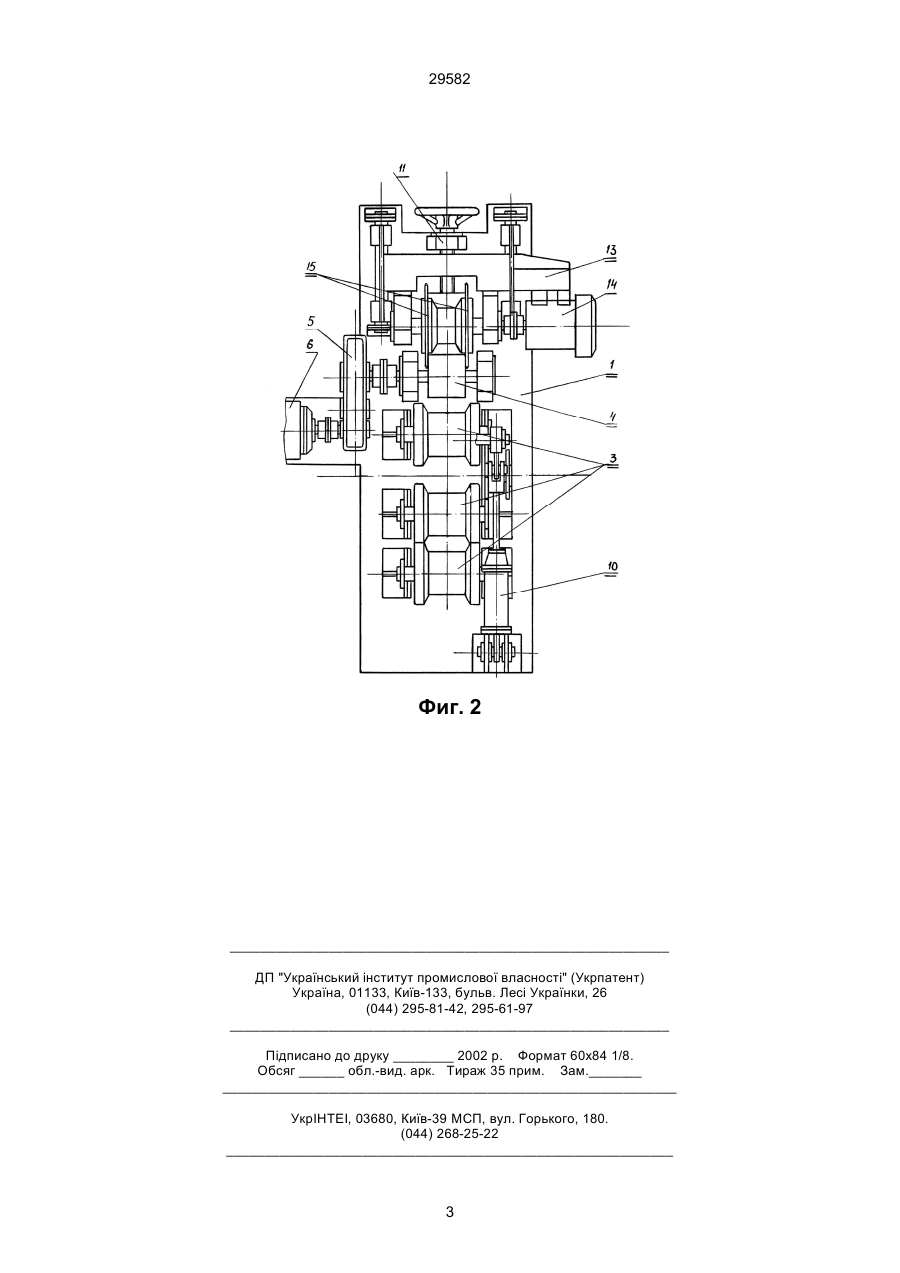

Устройство для резки рулонных материалов, содержащее механизм установки рулона, дисковый нож с механизмом перемещения его к центру рулона, раму, отличающееся тем, что в нем ме 29582 такт с внешней поверхностью рулона, и дисковые ножи с приводом и механизмом подачи. В таком устройстве, благодаря наличию прижима обрабатываемого полого изделия, содержащего внешние, поддерживающие, и внутренние, свободно поддерживающие, ролики, и приводной ролик, достигается надежная фиксация изделия и его вращения, а индивидуальный привод дисковых ножей обеспечивает получение качественного реза податливого рулона. Устройство для резки рулонных материалов изображено на фиг. 1, 2. На фиг. 1 изображен общий вид устройства, а на фиг. 2 вид по стрелке А со снятыми шиной (рулон) и внутренними роликами. Устройство для резки рулонных материалов и, в частности, для резки изношенных автомобильных шин содержит раму 1 с закрепленными на ней опорами 2 внешних, с возможностью вращения, поддерживающих роликов 3 с ребордами, приводной ролик 4, соединенный с редуктором 5 и двигателем 6 и взаимодействующий с внешней поверхностью обрабатываемой изношенной автомобильной шины 7, внутренние, размещенные свободно на осях, ролики 8 с гладкой цилиндрической поверхностью, установленные на коромысле 9, перемещаемом штоком силового пневмоцилиндра 10. На раме с помощью винтового механизма подачи 11 на направляющих 12 установлен корпус 13, а на нем закреплен двигатель 14, приводящий во вращение дисковые ножи 15. Устройство работает следующим образом. С помощью силового пневмоцилиндра 10 отводят коромысло 9 с внутренними, размещенными свободно на осях, роликами 8 в такое положение, чтобы можно было завести на них через отверстие изношенную автомобильную шину 7 или рулон с внутренней полостью. Шину устанавливают на внешние, с возможностью вращения, ролики 3. Затем с помощью силового лневмоцилиндра прижимают внутренние, размещенные свободно на осях, ролики к внутренней поверхности шины, прижимая ее к приводному ролику 4. Механизмом подачи 11 приводят дисковые ножи 15 в соприкосновение с обрабатываемой шиной или рулоном. Далее включают двигатель 6, приводя во вращение приводной ролик и шину, и двигатель 14 привода резания. Осуществляя медленную подачу дисковых ножей с помощью механизма подачи, производят вырезку кольца из изношенной шины. Такое устройство, благодаря наличию внешних, с возможностью вращения, поддерживающих роликов и внутренних, размещенных свободно на осях, роликов, установленных на коромысле, приводимом в движение силовым пневмоцилиндром, достигается равномерный прижим рулона (шины), обладающего радиальной податливостью к приводному ролику и наличию дисковых ножей, приводимых во вращение от отдельного привода, обеспечивает резку на большую глубину податливых рулонов с материалом, обладающим достаточно высокими механическими свойствами. Фиг.1 2 29582 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
