Верхній конічний кільцевий додаток

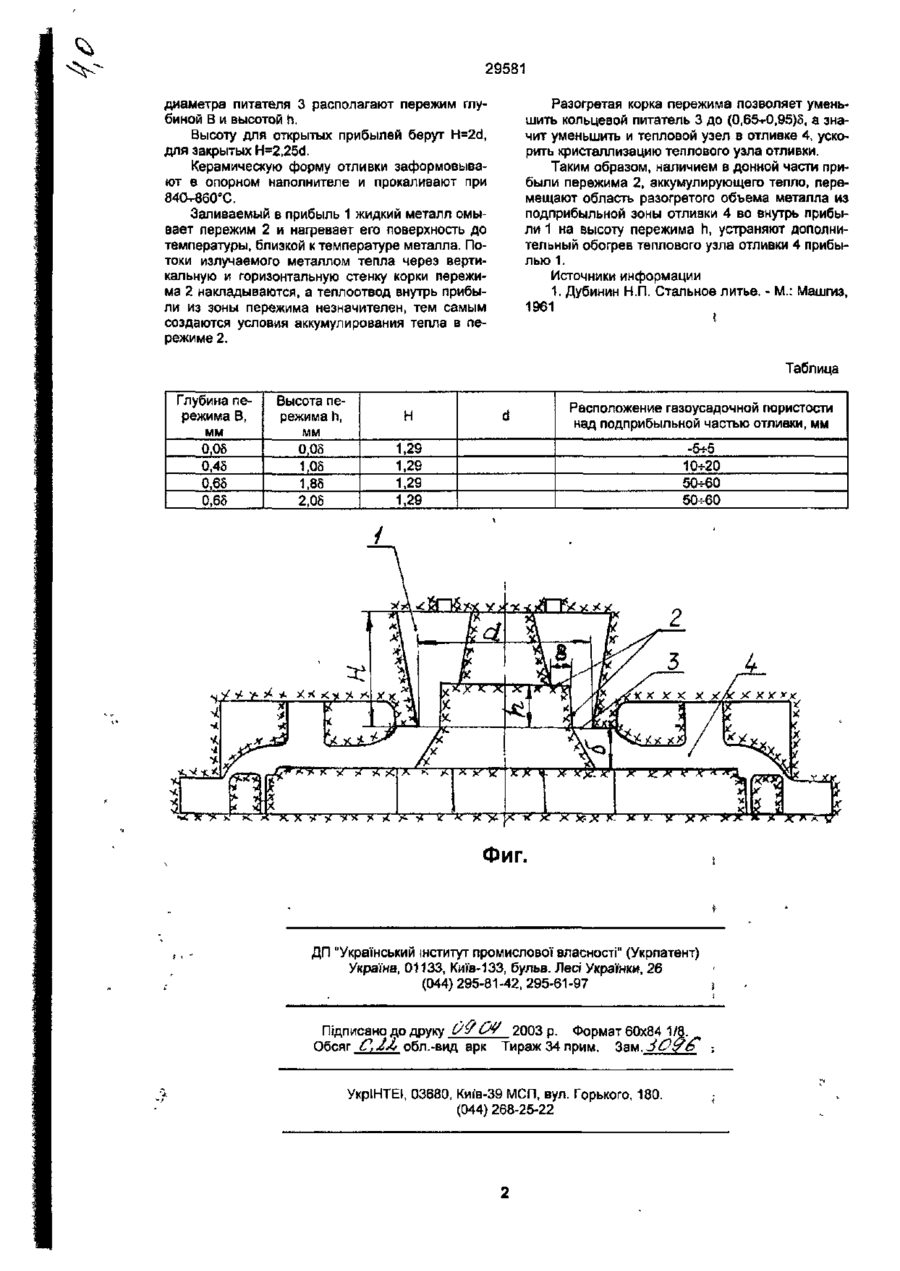

Верхняя коническая кольцевая прибыль для получения в керамических формах отливок преимущественно, направляющих аппаратое центробежных насосов, имеющих центральное отверстие, с соотношением высоты к диаметру Н=(1,25 -2,0)d, содержащая заливочную воронку и выпор, отличающаяся тем, что она содержит в данной части пережим к тепловому узлу отливки при следующем соотношении размеров В=(0,4-0,6)5 h=(1,0-18)5 ' где В - глубина пережима аккумулирующего тепло, h - высота пережима аккумулирующего тепло, 6 - толщина питаемой части отливки Изобретение относится к литейному производству, а именно к конструкции конической прибыли, для получения отливок например, направляющих аппаратов, имеющих центральное отверстие, получаемых в керамических формах для центробежных насосов и может быть использовано в других отраслях, связанных с применением конических прибылей Наиболее близкой к изобретению является коническая кольцевая прибыль [1, с 231], с соотношением высоты к диаметру H=(1,25-2,0)d, снабженная заливочной воронкой и выпором Недостатком данной конструкции прибыли является увеличение теплового узла в отливке разогрев подприбыльнои части и образование усадочной пористости в отливке В основу изобретения положена задача устранения газоусадочной пористости в подприбыльнои части отливки, повышения выхода годного литья путем ввода в конструкцию данной части прибыли пережима к тепловому узлу отливки, что позволит уменьшить тепловой узел отливки в подприбыльнои части и поднять расположение газоусадочной пористости на высоту пережима Поставленная задача решается тем, что верхняя коническая кольцевая прибыль, для получения в керамических формах отливок преимущественно направляющих аппаратов центробежных насосов, имеющих центральное отверстие, с соотношением высоты к диаметру Н=(1,25-2,0)d, содержащая заливочную воронку и выпор дополнительно содержит в донной части пережим к тепловому узлу отливки, причем, соотношение разме ров пережима к тепловому узлу отливки имеет следующее В=(0,4-0,6)5 и I п=(1,0-1 8)5 где В - глубина пережима аккумулирующего тепло 8 - толщина питаемой части отливки h - высота пережима аккумулирующего тепло В таблице показано влияние сечения пережима к тепловому узлу отливки на расположение газоусадочной пористости над подприбыльнои частью отливки Пережим к тепловому узлу отливки ограничен с одной стороны В=0,45 и п=1 05 понижением плотности металла в отливке за счет образования усадочной пористости в подприбыльнои части отливки, с другой стороны В=0 68 и h=1,85 снижением прочности модельного блока направляющего аппарата, снижением эффективности работы пережима в отливке, сверхнормативным снижением объема прибыли В сравнении с прототипом пережим в донной части конической прибыли, обеспечивает уменьшение расхода режущего инструмента, повышение производительности при отрезке прибылей, уменьшает металлоемкость формы и прибыли Изобретение поясняется приложенным чертежом (фиг) В верхней конической кольцевой прибыли 1 выполняют в донной части пережим 2 к тепловому узлу отливки, глубина которого В=(0,4-0,6)8, а высота h=(1,2~1,8)5 Кольцевой питатель 3 берут равным 0,65-0,95 толщины (Ь) питаемого узла отливки 4 направляющего аппарата От внутреннего 00 ю О) см о> 29581 диаметра питателя 3 располагают пережим глубиной В и высотой h. Высоту для открытых прибылей берут H=2d, для закрытых H=2,25d. Керамическую форму отливки заформовывают в опорном наполнителе и прокаливают при в 840-860 С. Заливаемый в прибыль 1 жидкий металл омывает пережим 2 и нагревает его поверхность до температуры, близкой к температуре металла. Потоки излучаемого металлом тепла через вертикальную и горизонтальную стенку корки пережима 2 накладываются, а теплоотвод внутрь прибыли из зоны пережима незначителен, тем самым создаются условия аккумулирования тепла в пережиме 2. Разогретая корка пережима позволяет уменьшить кольцевой питатель 3 до (0,65^0,95)5, а значит уменьшить и тепловой узел в отливке 4, ускорить кристаллизацию теплового узла отливки. Таким образом, наличием в донной части прибыли пережима 2, аккумулирующего тепло, перемещают область разогретого объема металла из подприбыльной зоны отливки 4 во внутрь прибыли 1 на высоту пережима h, устраняют дополнительный обогрев теплового узла отливки 4 прибылью 1. Источники информации 1. Дубинин Н.П. Стальное литье. - М.: Машгиз, 1961 Таблица Глубина пережима В, мм 0,06 0,45 0,65 0,65 Высота пережима h, мм 0,05 1,05 1,85 2,05 Н d Расположение газоусадочной пористости над подприбыльной частью отливки, мм 1,29 1,29 1,29 1,29 -5*5 10+20 50+60 50+60 Фиг. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку О$ ОУ 2003 р. Формат 60x84 Обсяг С,2М обл.-вид арк Тираж 34 прим. З УкріНТЕІ, 03680, Киі"в-39 МСП, вул. Горького, 180. (044) 268-25-22
