Пристрій для вологотеплової обробки матеріалу,що містить олію

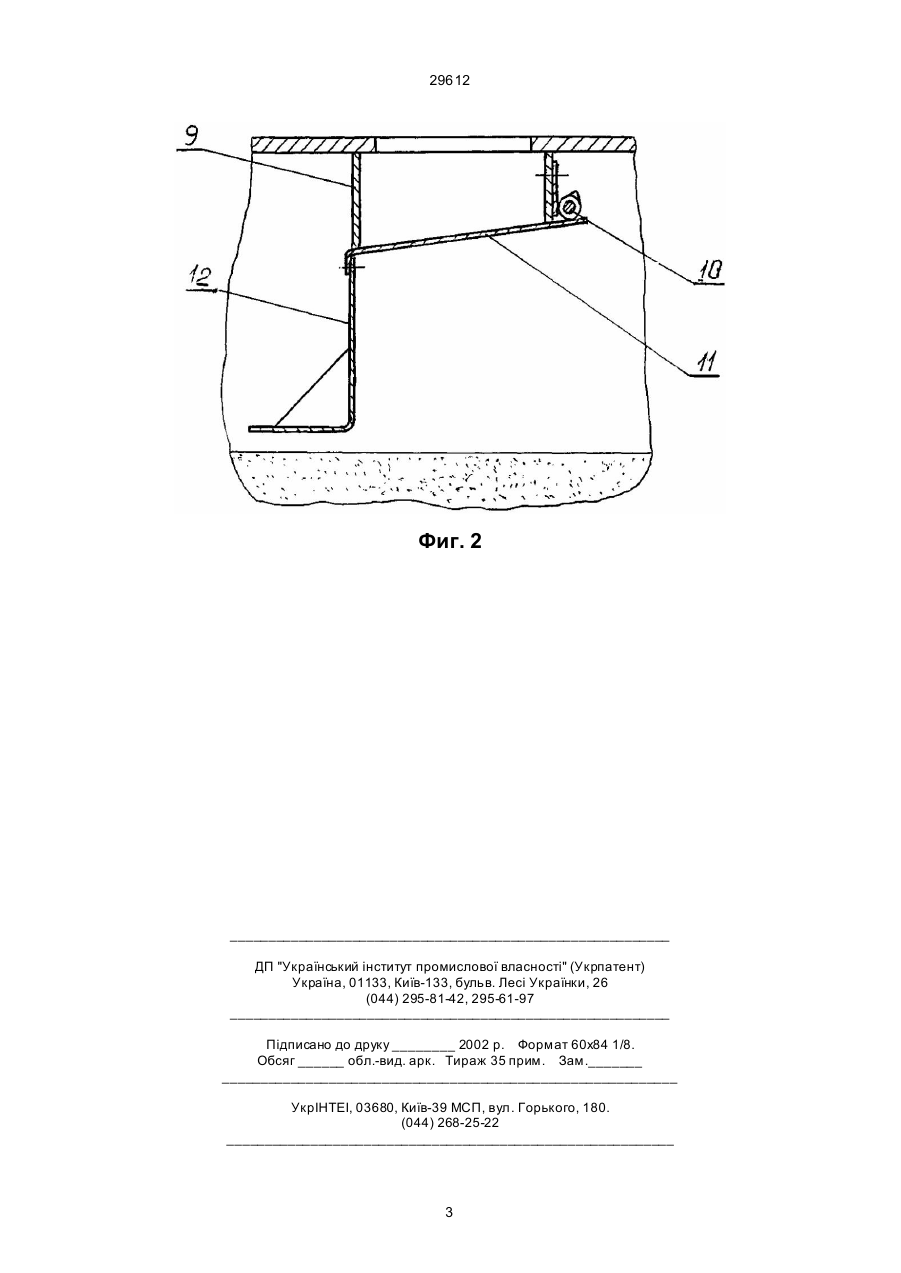

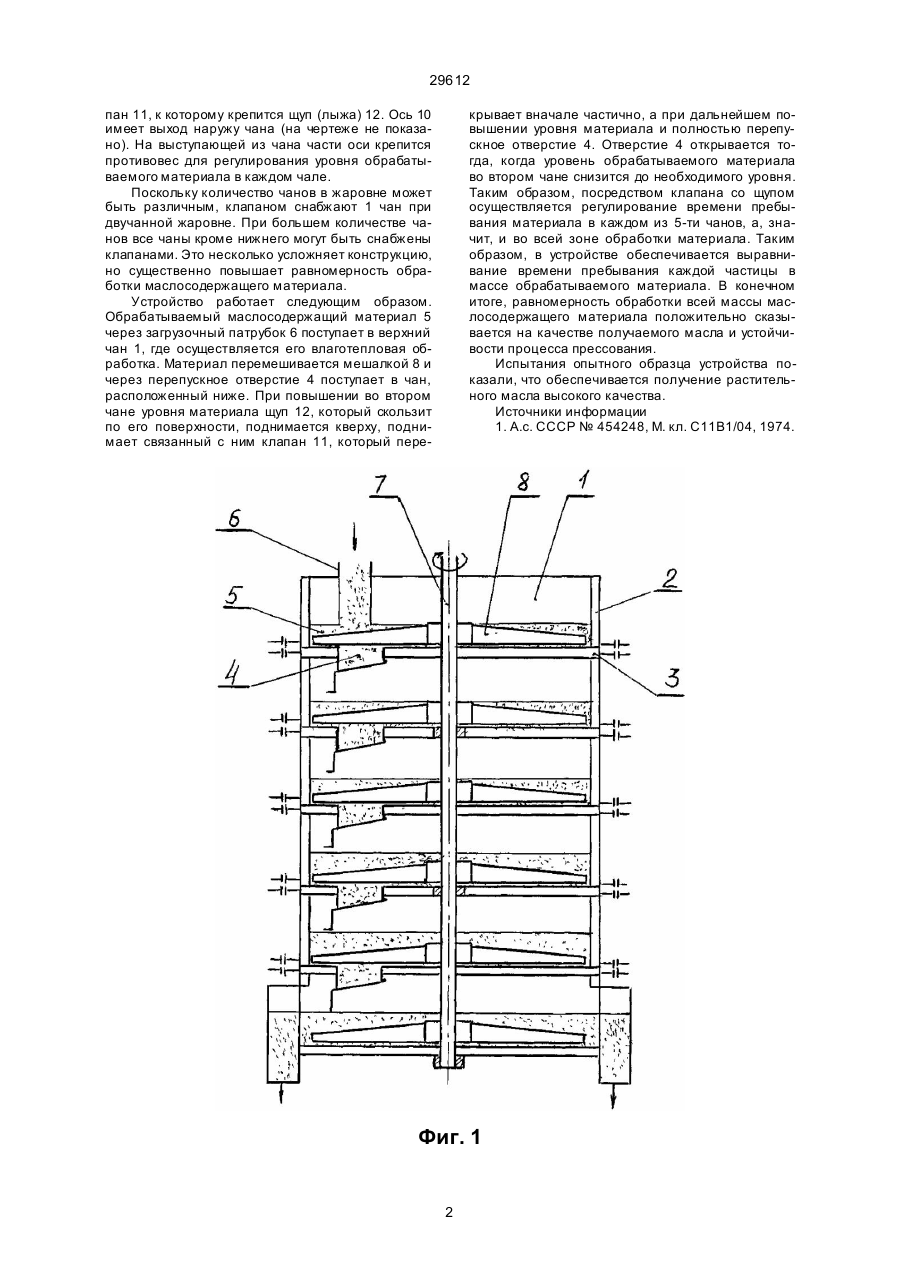

Устройство для влаготепловой обработки маслосодержащего материала перед прессованием, содержащее установленные один под другим чаны с обогреваемыми стенками и днищами с перепускными отверстиями для обрабатываемого материала, вал с лопастными мешалками, размещенными в каждом чане, отличающееся тем, что по крайней мере один из чанов снабжен клапаном для перекрытия перепускного отверстия, установленным на оси под его днищем, причем клапан оснащен щупом. (19) (21) 95094298 (22) 26.09.1995 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Ільїн Вадим Григорович, Самохвалов Сергій Іванович, Ан тоненко Віра Іллінічна, Тенн Олександр Іванович, Герасимчук Олена Вікторовна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХІМТЕКСТИЛЬМАШ" 29612 пан 11, к которому крепится щуп (лыжа) 12. Ось 10 имеет выход наружу чана (на чертеже не показано). На выступающей из чана части оси крепится противовес для регулирования уровня обрабатываемого материала в каждом чале. Поскольку количество чанов в жаровне может быть различным, клапаном снабжают 1 чан при двучанной жаровне. При большем количестве чанов все чаны кроме нижнего могут быть снабжены клапанами. Это несколько усложняет конструкцию, но существенно повышает равномерность обработки маслосодержащего материала. Устройство работает следующим образом. Обрабатываемый маслосодержащий материал 5 через загрузочный патрубок 6 поступает в верхний чан 1, где осуществляется его влаготепловая обработка. Материал перемешивается мешалкой 8 и через перепускное отверстие 4 поступает в чан, расположенный ниже. При повышении во втором чане уровня материала щуп 12, который скользит по его поверхности, поднимается кверху, поднимает связанный с ним клапан 11, который пере крывает вначале частично, а при дальнейшем повышении уровня материала и полностью перепускное отверстие 4. Отверстие 4 открывается тогда, когда уровень обрабатываемого материала во втором чане снизится до необходимого уровня. Таким образом, посредством клапана со щупом осуществляется регулирование времени пребывания материала в каждом из 5-ти чанов, а, значит, и во всей зоне обработки материала. Таким образом, в устройстве обеспечивается выравнивание времени пребывания каждой частицы в массе обрабатываемого материала. В конечном итоге, равномерность обработки всей массы маслосодержащего материала положительно сказывается на качестве получаемого масла и устойчивости процесса прессования. Испытания опытного образца устройства показали, что обеспечивается получение растительного масла высокого качества. Источники информации 1. А.с. СССР № 454248, М. кл. С11В1/04, 1974. Фиг. 1 2 29612 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
