Спосіб визначення параметрів зберігання рідких середовищ

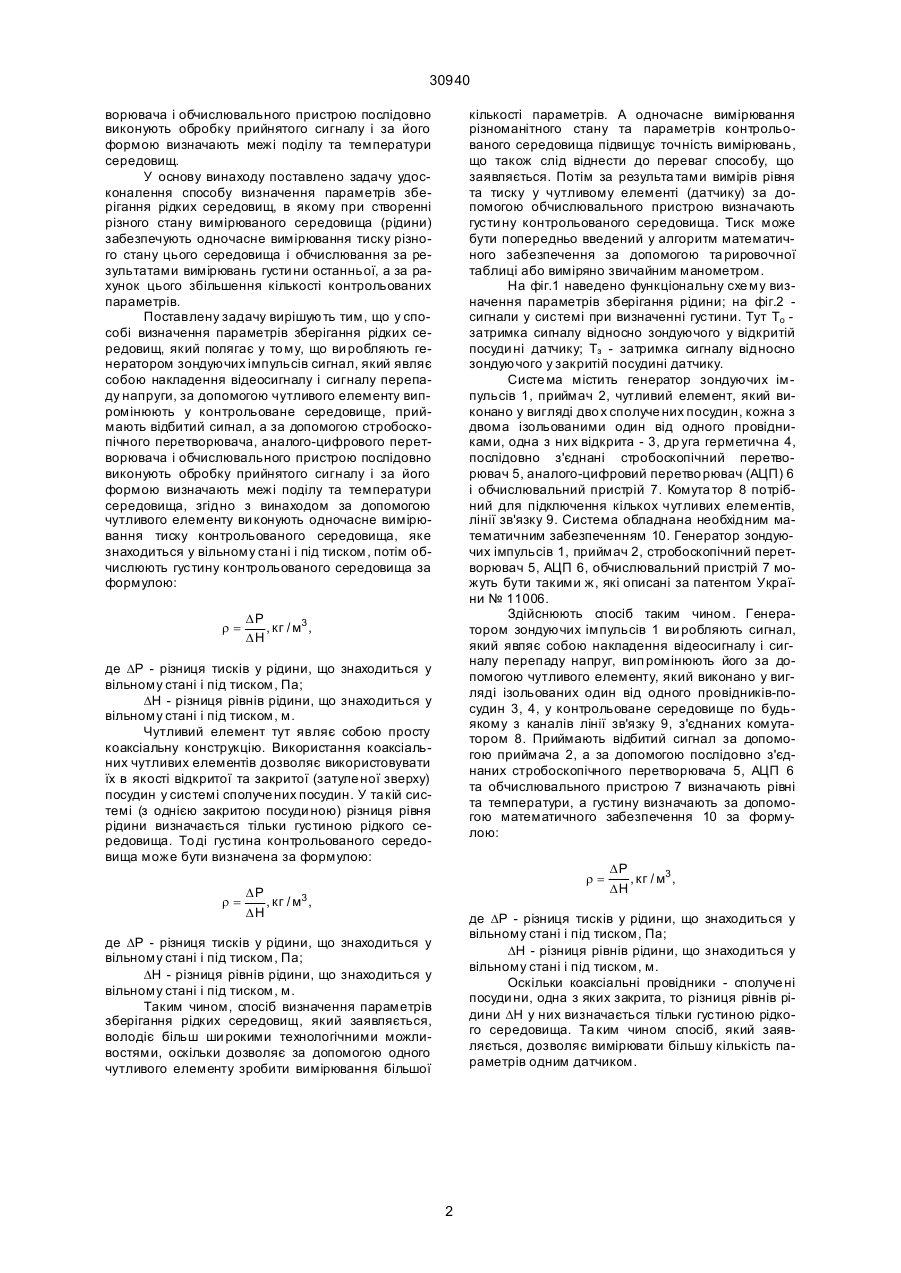

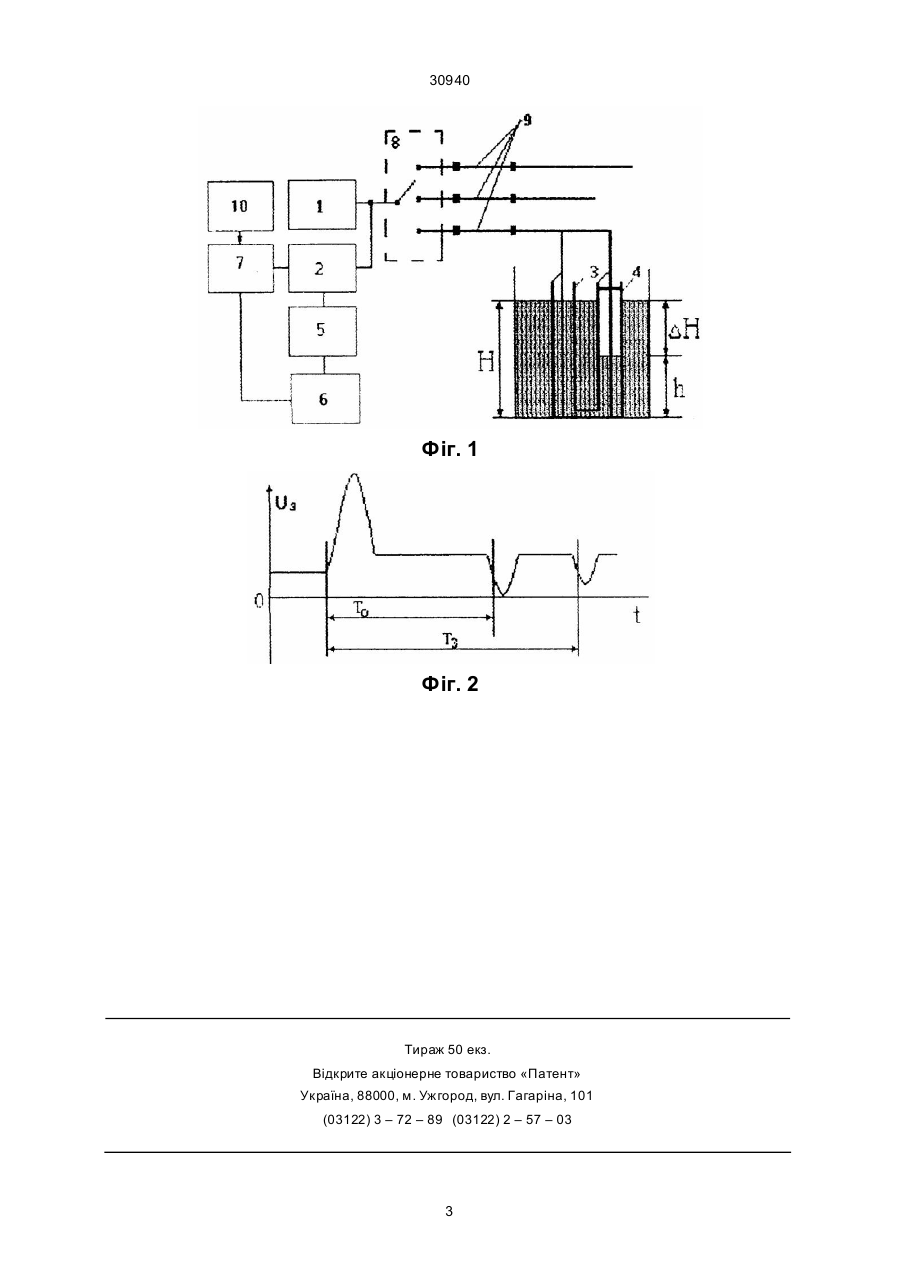

Спосіб визначення параметрів зберігання рідких середовищ, який полягає у тому, що виробляють генератором зондуючих імпульсів сигнал, що являє собою накладення відеосигналу і сигналу перепаду напруг, за допомогою чутливого елемента випромінюють у контрольоване середовище, 30940 ворювача і обчислювального пристрою послідовно виконують обробку прийнятого сигналу і за його формою визначають межі поділу та температури середовищ. У основу винаходу поставлено задачу удосконалення способу визначення параметрів зберігання рідких середовищ, в якому при створенні різного стану вимірюваного середовища (рідини) забезпечують одночасне вимірювання тиску різного стану цього середовища і обчислювання за результатами вимірювань густи ни останньої, а за рахунок цього збільшення кількості контрольованих параметрів. Поставлену задачу вирішують тим, що у способі визначення параметрів зберігання рідких середовищ, який полягає у то му, що ви робляють генератором зондуючих імпульсів сигнал, який являє собою накладення відеосигналу і сигналу перепаду напруги, за допомогою чутливого елементу випромінюють у контрольоване середовище, приймають відбитий сигнал, а за допомогою стробоскопічного перетворювача, аналого-цифрового перетворювача і обчислювального пристрою послідовно виконують обробку прийнятого сигналу і за його формою визначають межі поділу та температури середовища, згідно з винаходом за допомогою чутливого елементу ви конують одночасне вимірювання тиску контрольованого середовища, яке знаходиться у вільному стані і під тиском, потім обчислюють густину контрольованого середовища за формулою: r= кількості параметрів. А одночасне вимірювання різноманітного стану та параметрів контрольованого середовища підвищує точність вимірювань, що також слід віднести до переваг способу, що заявляється. Потім за результа тами вимірів рівня та тиску у чутливому елементі (датчику) за допомогою обчислювального пристрою визначають густи ну контрольованого середовища. Тиск може бути попередньо введений у алгоритм математичного забезпечення за допомогою та рировочної таблиці або виміряно звичайним манометром. На фіг.1 наведено функціональну схе му визначення параметрів зберігання рідини; на фіг.2 сигнали у системі при визначенні густини. Тут То затримка сигналу відносно зондуючого у відкритій посуди ні датчику; Тз - затримка сигналу відносно зондуючого у закритій посудині датчику. Систе ма містить генератор зондуючих імпульсів 1, приймач 2, чутливий елемент, який виконано у вигляді дво х сполуче них посудин, кожна з двома ізольованими один від одного провідниками, одна з них відкрита - 3, др уга герметична 4, послідовно з'єднані стробоскопічний перетворювач 5, аналого-цифровий перетво рювач (АЦП) 6 і обчислювальний пристрій 7. Комута тор 8 потрібний для підключення кількох чутливих елементів, лінії зв'язку 9. Система обладнана необхідним математичним забезпеченням 10. Генератор зондуючих імпульсів 1, приймач 2, стробоскопічний перетворювач 5, АЦП 6, обчислювальний пристрій 7 можуть бути такими ж, які описані за патентом України № 11006. Здійснюють спосіб таким чином. Генератором зондуючих імпульсів 1 ви робляють сигнал, який являє собою накладення відеосигналу і сигналу перепаду напруг, вип ромінюють його за допомогою чутливого елементу, який виконано у вигляді ізольованих один від одного провідників-посудин 3, 4, у контрольоване середовище по будьякому з каналів лінії зв'язку 9, з'єднаних комутатором 8. Приймають відбитий сигнал за допомогою приймача 2, а за допомогою послідовно з'єднаних стробоскопічного перетворювача 5, АЦП 6 та обчислювального пристрою 7 визначають рівні та температури, а густину визначають за допомогою математичного забезпечення 10 за формулою: DP , кг / м3 , DH де DР - різниця тисків у рідини, що знаходиться у вільному стані і під тиском, Па; DН - різниця рівнів рідини, що знаходиться у вільному стані і під тиском, м. Чутливий елемент тут являє собою просту коаксіальну конструкцію. Використання коаксіальних чутливих елементів дозволяє використовувати їх в якості відкритої та закритої (затуле ної зверху) посудин у системі сполуче них посудин. У та кій системі (з однією закритою посуди ною) різниця рівня рідини визначається тільки густиною рідкого середовища. То ді густина контрольованого середовища може бути визначена за формулою: r= r= DP , кг / м3 , DH DP , кг / м3 , DH де DР - різниця тисків у рідини, що знаходиться у вільному стані і під тиском, Па; DН - різниця рівнів рідини, що знаходиться у вільному стані і під тиском, м. Оскільки коаксіальні провідники - сполуче ні посуди ни, одна з яких закрита, то різниця рівнів рідини DН у них визначається тільки густиною рідкого середовища. Та ким чином спосіб, який заявляється, дозволяє вимірювати більшу кількість параметрів одним датчиком. де DР - різниця тисків у рідини, що знаходиться у вільному стані і під тиском, Па; DН - різниця рівнів рідини, що знаходиться у вільному стані і під тиском, м. Таким чином, спосіб визначення параметрів зберігання рідких середовищ, який заявляється, володіє більш ши рокими технологічними можливостями, оскільки дозволяє за допомогою одного чутливого елементу зробити вимірювання більшої 2 30940 Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
