Нагрівач куба-випарника

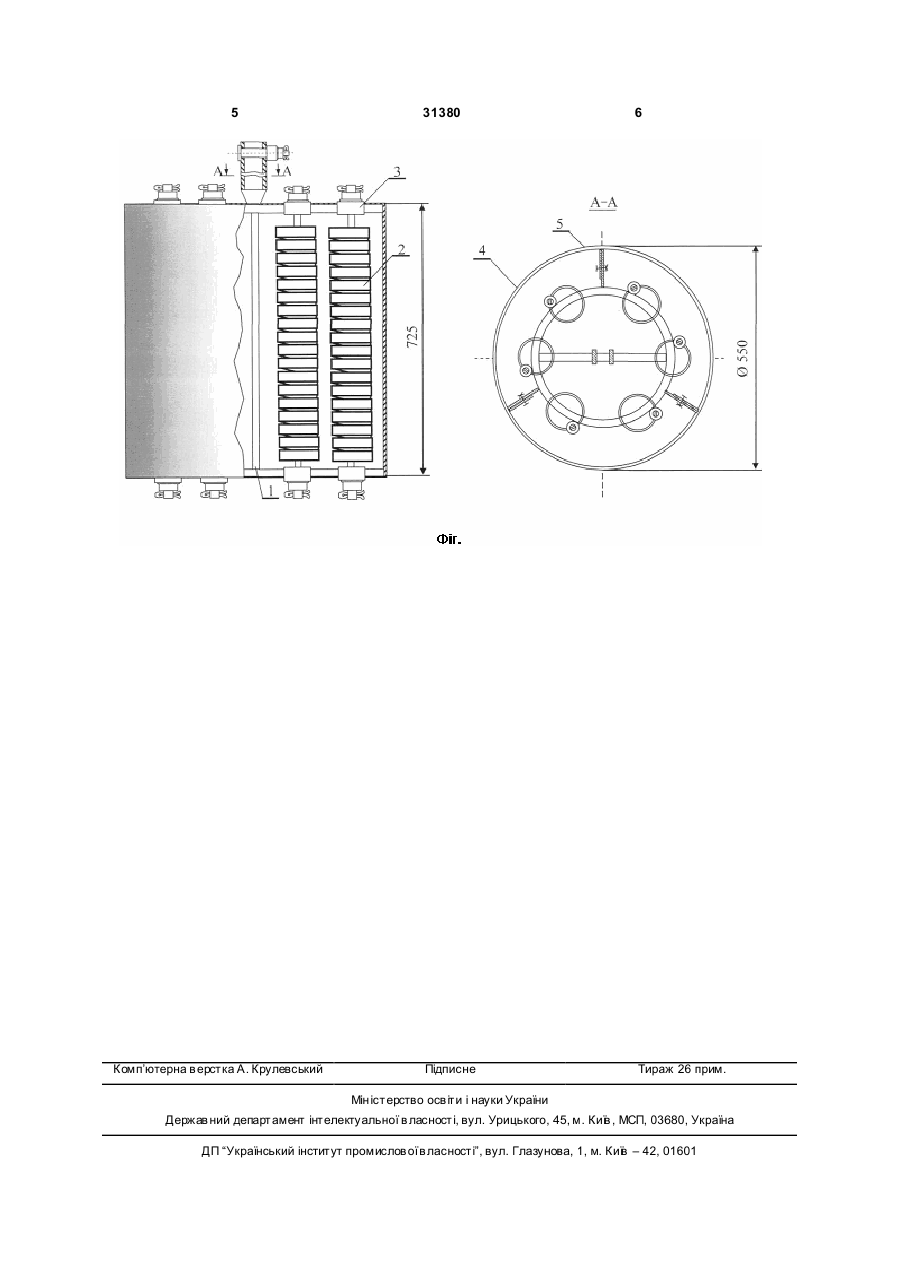

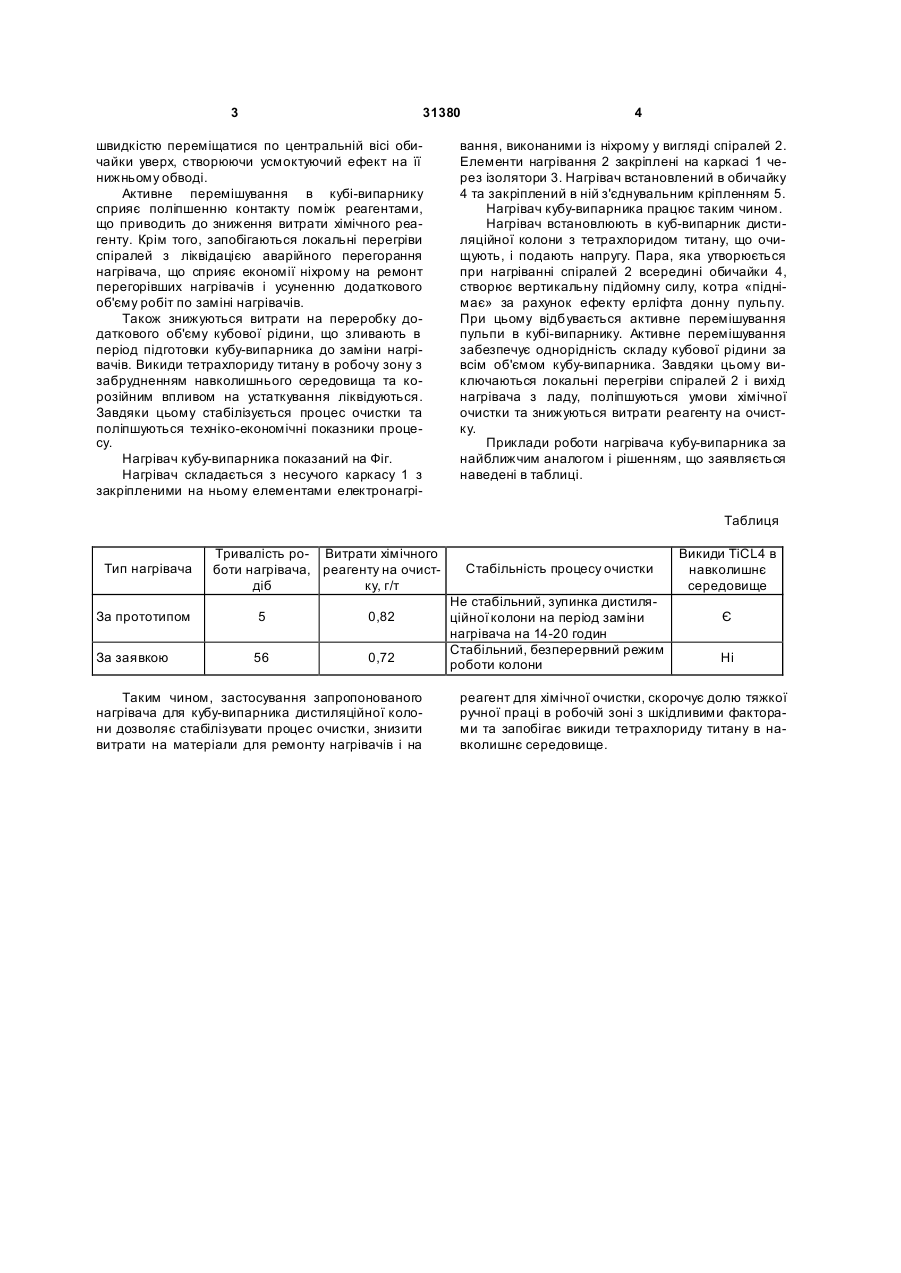

Нагрівач куба-випарника дистиляційної колони, що включає каркас з закріпленими на ньому елементами електронагрівання, виконаними із ніхрому, який відрізняється тим, що елементи електронагрівання розташовані в обичайці з міцного матеріалу, стійкого до дії тетрахлориду титану, наприклад із сталі або пластику. (19) (21) u200711943 (22) 29.10.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ДАВИДОВ СЕРГІЙ ІВАНОВИЧ, UA, ЗАВАДОВСЬКА ВІРА МИКОЛАЇВН А, U A, КРАВЦОВ АН АТОЛІЙ ІВАНОВИЧ, UA, КУЗІН А ЛЮДМИЛА КОСТЯНТИНІВНА, UA, ЛЕЙБЕНСОН НАУМ ВОЛОДИМИРОВИЧ, UA, ЛИТВИНОВА ОЛЕНА МИКОЛАЇВНА, UA, МАТВЄЄВ ІГОР ВОЛОДИМИРОВИЧ, UA, МИЛОСЕРДОВА Н АДІЯ ЛЕОНІДІВН А, UA, ОВЕРЧЕНКО ІГОР ЕВГЕНОВИЧ, UA, ПІРОГ ЮРІЙ КОСТЯНТИНОВИЧ, UA, ПОНОМАРЬОВ ВІКТОР ВІНІАМІНОВИЧ, U A, СИДОРЕНКО СЕРГІЙ АНДРІЙОВИЧ, U A, СТЕП АНІЩЕВА ДІНА ФАТИ 3 31380 швидкістю переміщатися по центральній вісі обичайки уверх, створюючи усмоктуючий ефект на її нижньому обводі. Активне перемішування в кубі-випарнику сприяє поліпшенню контакту поміж реагентами, що приводить до зниження витрати хімічного реагенту. Крім того, запобігаються локальні перегріви спіралей з ліквідацією аварійного перегорання нагрівача, що сприяє економії ніхрому на ремонт перегорівших нагрівачів і усуненню додаткового об'єму робіт по заміні нагрівачів. Також знижуються витрати на переробку додаткового об'єму кубової рідини, що зливають в період підготовки кубу-випарника до заміни нагрівачів. Викиди тетрахлориду титану в робочу зону з забрудненням навколишнього середовища та корозійним впливом на устаткування ліквідуються. Завдяки цьому стабілізується процес очистки та поліпшуються техніко-економічні показники процесу. Нагрівач кубу-випарника показаний на Фіг. Нагрівач складається з несучого каркасу 1 з закріпленими на ньому елементами електронагрі 4 вання, виконаними із ніхрому у вигляді спіралей 2. Елементи нагрівання 2 закріплені на каркасі 1 через ізолятори 3. Нагрівач встановлений в обичайку 4 та закріплений в ній з'єднувальним кріпленням 5. Нагрівач кубу-випарника працює таким чином. Нагрівач встановлюють в куб-випарник дистиляційної колони з тетрахлоридом титану, що очищують, і подають напругу. Пара, яка утворюється при нагріванні спіралей 2 всередині обичайки 4, створює вертикальну підйомну силу, котра «піднімає» за рахунок ефекту ерліфта донну пульпу. При цьому відбувається активне перемішування пульпи в кубі-випарнику. Активне перемішування забезпечує однорідність складу кубової рідини за всім об'ємом кубу-випарника. Завдяки цьому виключаються локальні перегріви спіралей 2 і вихід нагрівача з ладу, поліпшуються умови хімічної очистки та знижуються витрати реагенту на очистку. Приклади роботи нагрівача кубу-випарника за найближчим аналогом і рішенням, що заявляється наведені в таблиці. Таблиця Тип нагрівача За прототипом За заявкою Тривалість ро- Витрати хімічного боти нагрівача, реагенту на очистдіб ку, г/т 5 0,82 56 0,72 Таким чином, застосування запропонованого нагрівача для кубу-випарника дистиляційної колони дозволяє стабілізувати процес очистки, знизити витрати на матеріали для ремонту нагрівачів і на Стабільність процесу очистки Не стабільний, зупинка дистиляційної колони на період заміни нагрівача на 14-20 годин Стабільний, безперервний режим роботи колони Викиди TiCL4 в навколишнє середовище Є Ні реагент для хімічної очистки, скорочує долю тяжкої ручної праці в робочій зоні з шкідливими факторами та запобігає викиди тетрахлориду титану в навколишнє середовище. 5 Комп’ютерна в ерстка А. Крулевський 31380 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
