Пристрій для вимірювання об’єму

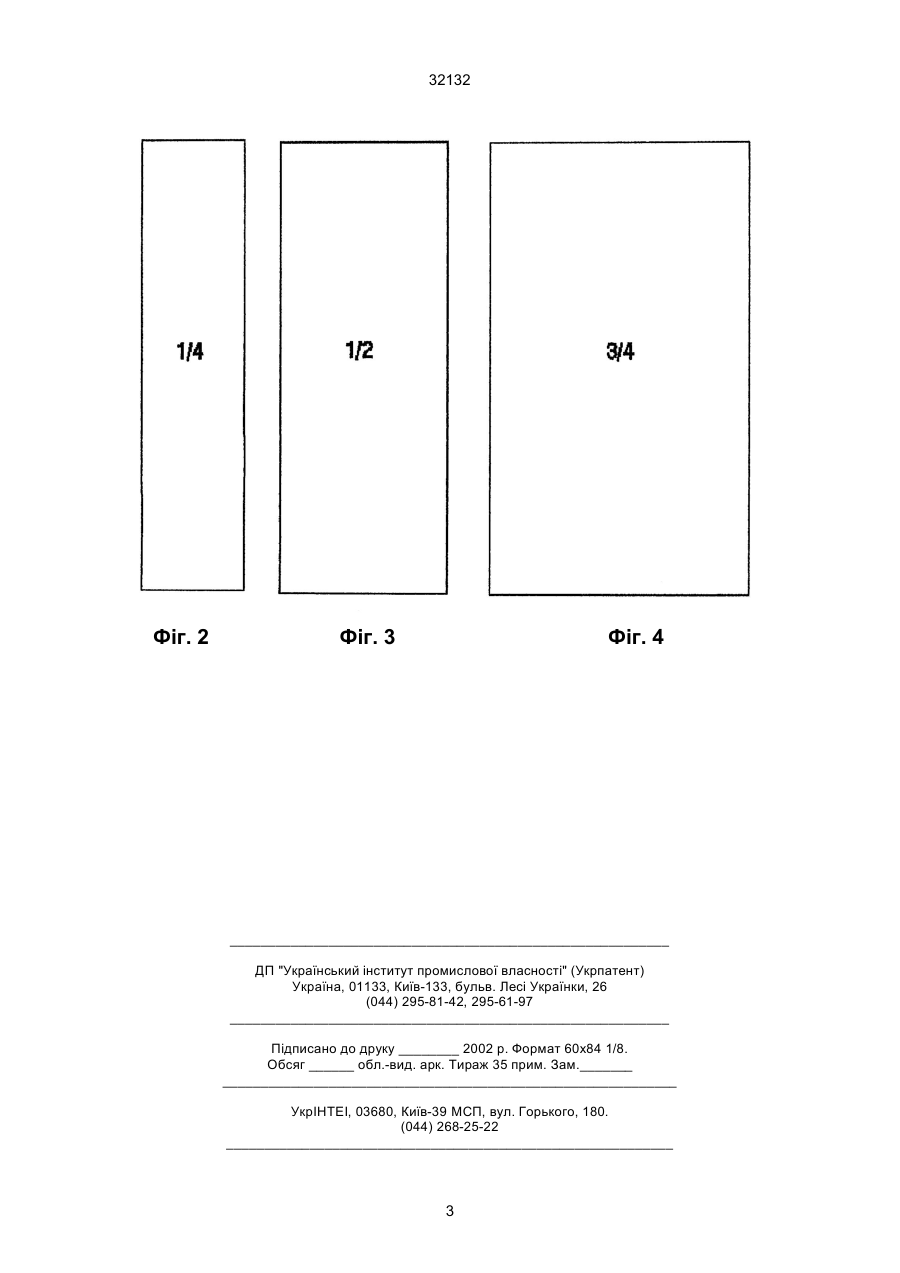

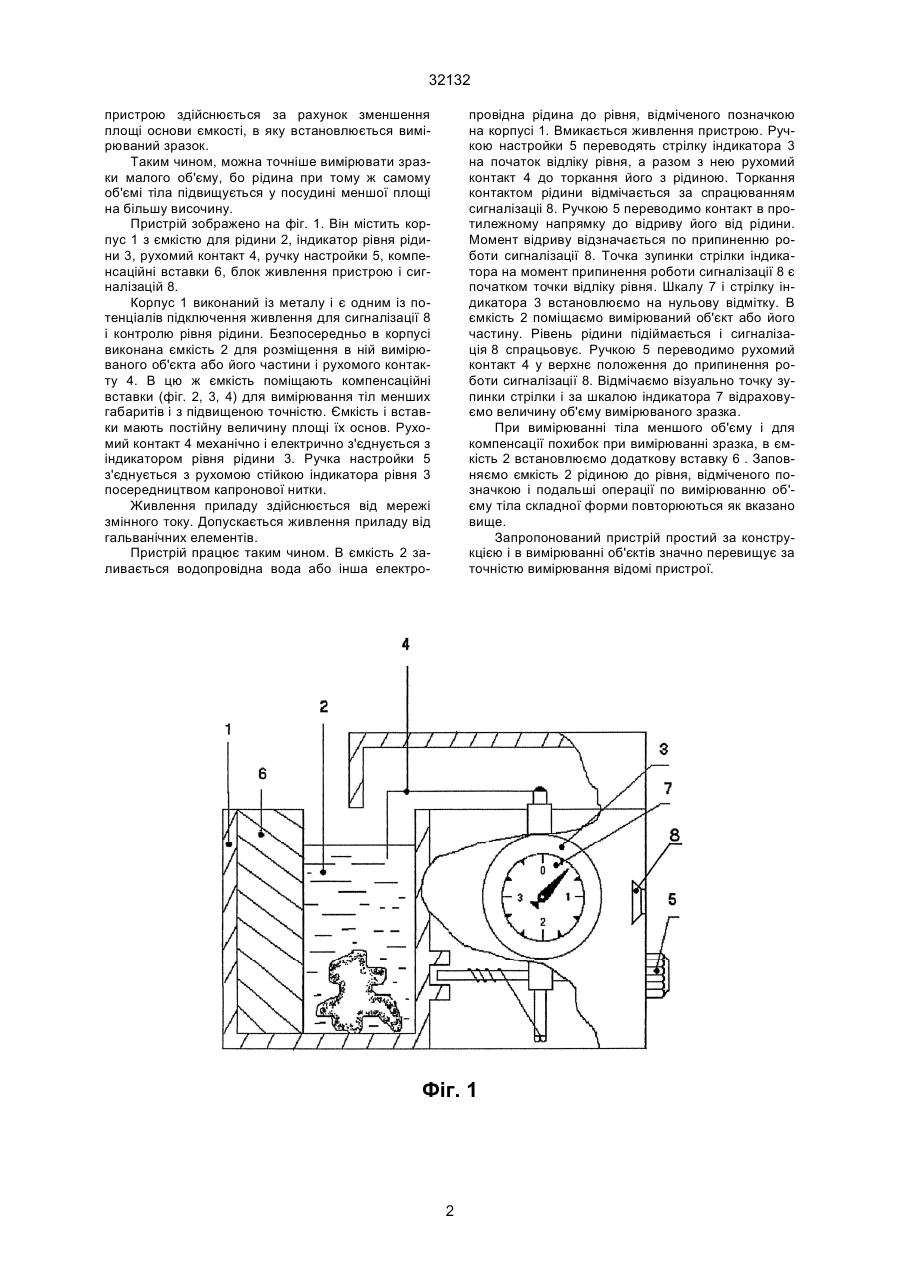

Пристрій для вимірювання об'єму, який включає ємкість для об'єкту, що досліджується та блок вимірювання об'єму, який відрізняється тим, що ємкість, площа основи якої є постійною, додатково містить компенсаційні вставки, площа основ яких складають ¼, ½, ¾ від площі основи ємкості, а блок вимірювання складається із індикатора рівня, сигналізації та шкали зчитування вимірянного об'єму тіла, при цьому блок вимірювання з'єднаний з ємкістю механічно і електрично. (19) (21) 98126902 (22) 25.12.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Лупир Віктор Михайлович, Бобін Володимир Вікторович, Бурих Михайло Прокопович, Міхалін Міхайло Олексійович, Лупир Андрій Вікторович, Євтушенко Ірина Яківна, Падалиця Маргарита Анатоліївна (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНВЕРСИТЕТ 32132 пристрою здійснюється за рахунок зменшення площі основи ємкості, в яку встановлюється вимірюваний зразок. Таким чином, можна точніше вимірювати зразки малого об'єму, бо рідина при тому ж самому об'ємі тіла підвищується у посудині меншої площі на більшу височину. Пристрій зображено на фіг. 1. Він містить корпус 1 з ємкістю для рідини 2, індикатор рівня рідини 3, рухомий контакт 4, ручку настройки 5, компенсаційні вставки 6, блок живлення пристрою і сигналізацій 8. Корпус 1 виконаний із металу і є одним із потенціалів підключення живлення для сигналізації 8 і контролю рівня рідини. Безпосередньо в корпусі виконана ємкість 2 для розміщення в ній вимірюваного об'єкта або його частини і рухомого контакту 4. В цю ж ємкість поміщають компенсаційні вставки (фіг. 2, 3, 4) для вимірювання тіл менших габаритів і з підвищеною точністю. Ємкість і вставки мають постійну величину площі їх основ. Рухомий контакт 4 механічно і електрично з'єднується з індикатором рівня рідини 3. Ручка настройки 5 з'єднується з рухомою стійкою індикатора рівня 3 посередництвом капронової нитки. Живлення приладу здійснюється від мережі змінного току. Допускається живлення приладу від гальванічних елементів. Пристрій працює таким чином. В ємкість 2 заливається водопровідна вода або інша електро провідна рідина до рівня, відміченого позначкою на корпусі 1. Вмикається живлення пристрою. Ручкою настройки 5 переводять стрілку індикатора 3 на початок відліку рівня, а разом з нею рухомий контакт 4 до торкання його з рідиною. Торкання контактом рідини відмічається за спрацюванням сигналізаціі 8. Ручкою 5 переводимо контакт в протилежному напрямку до відриву його від рідини. Момент відриву відзначається по припиненню роботи сигналізації 8. Точка зупинки стрілки індикатора на момент припинення роботи сигналізації 8 є початком точки відліку рівня. Шкалу 7 і стрілку індикатора 3 встановлюємо на нульову відмітку. В ємкість 2 поміщаємо вимірюваний об'єкт або його частину. Рівень рідини підіймається і сигналізація 8 спрацьовує. Ручкою 5 переводимо рухомий контакт 4 у верхнє положення до припинення роботи сигналізації 8. Відмічаємо візуально точку зупинки стрілки і за шкалою індикатора 7 відраховуємо величину об'єму вимірюваного зразка. При вимірюванні тіла меншого об'єму і для компенсації похибок при вимірюванні зразка, в ємкість 2 встановлюємо додаткову вставку 6 . Заповняємо ємкість 2 рідиною до рівня, відміченого позначкою і подальші операції по вимірюванню об'єму тіла складної форми повторюються як вказано вище. Запропонований пристрій простий за конструкцією і в вимірюванні об'єктів значно перевищує за точністю вимірювання відомі пристрої. Фіг. 1 2 32132 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
