Гідравлічний розподільник

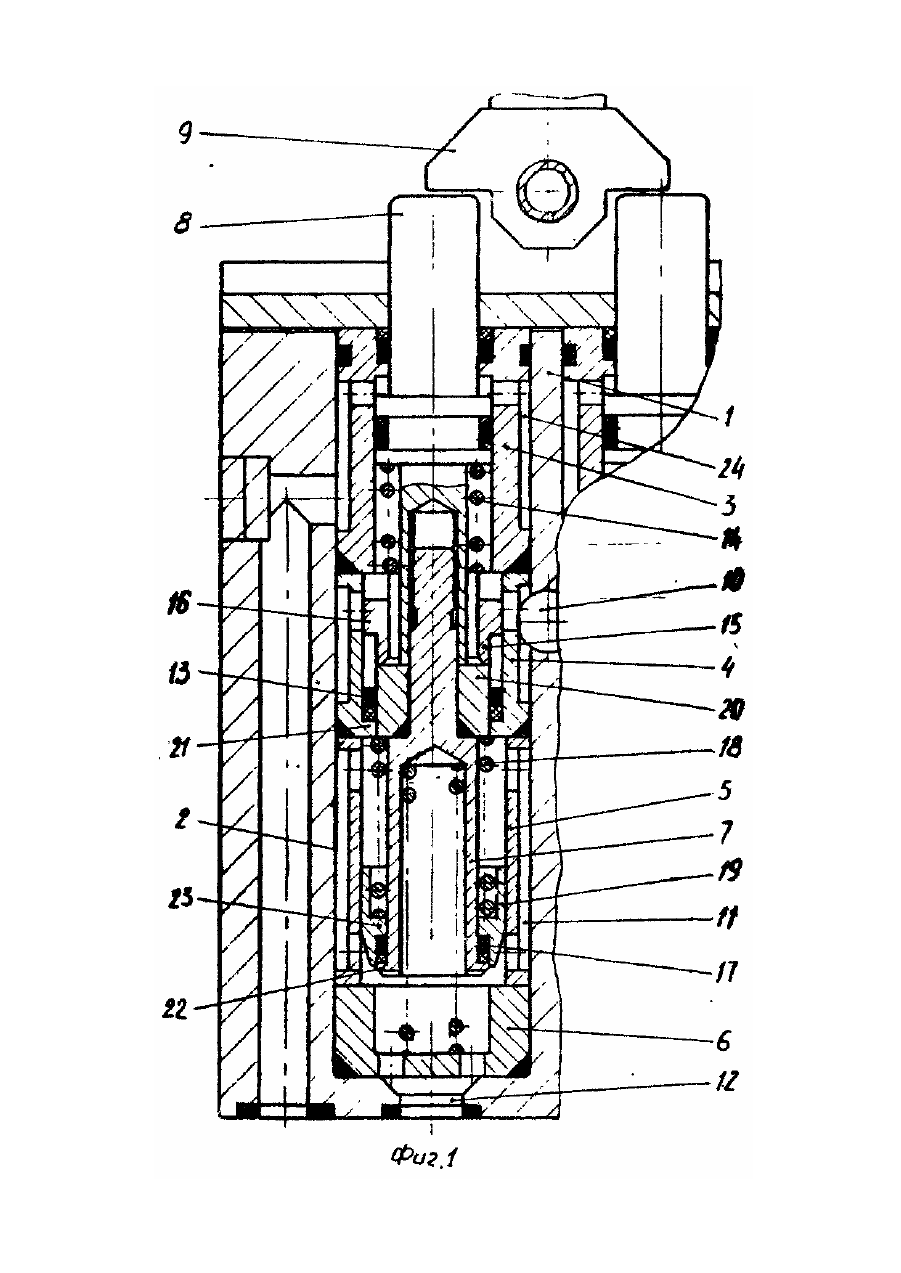

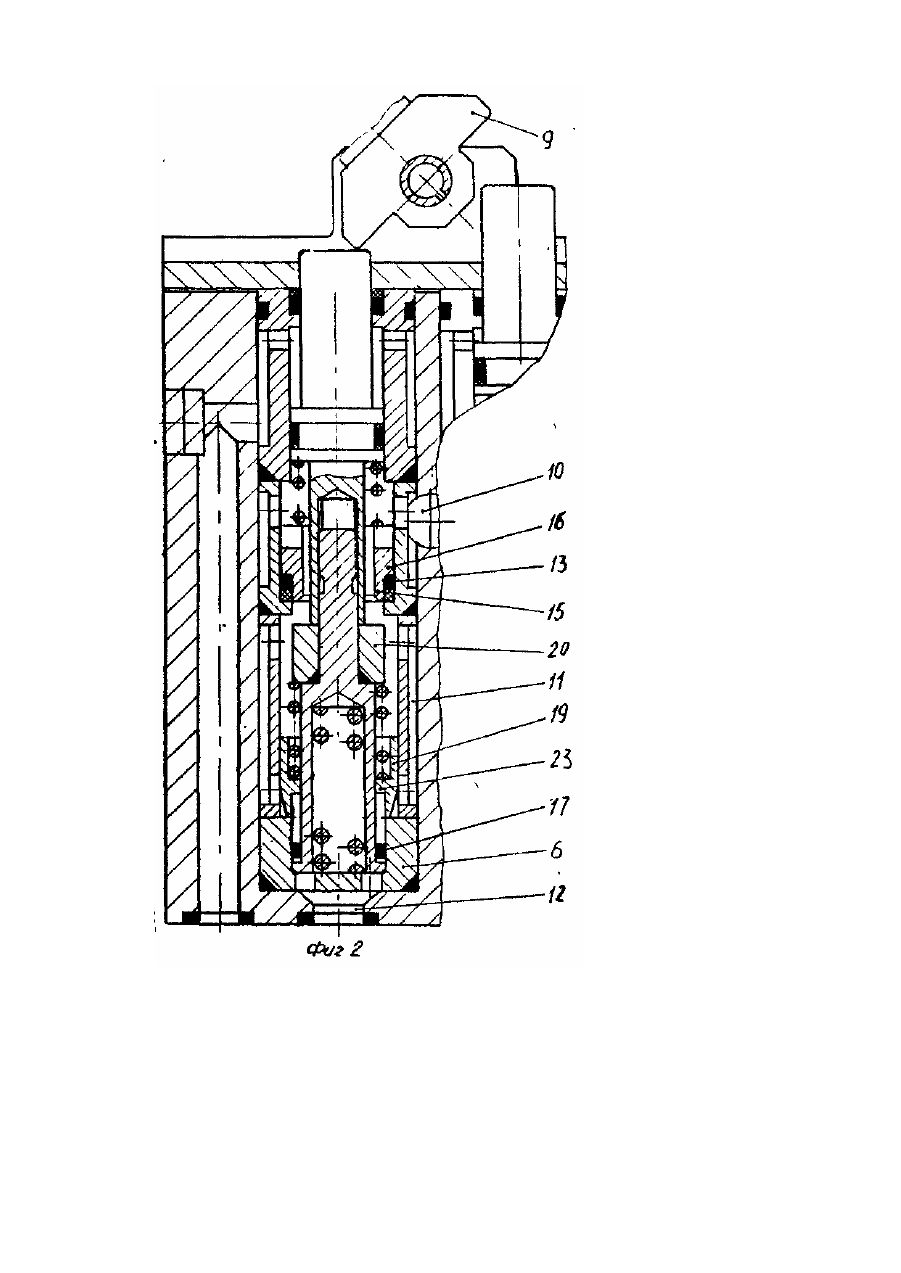

Изобретение относится к объемному гидроприводу и предназначено для использования в гидросистемах с маловязкой рабочей жидкостью типа водомасляной эмульсии. Известен гидрораспределитель шахтных механизированных крепей, содержащий корпус с расточкой, в котором размещены неподвижные втулки и золотник, имеющий поршень с толкателем, взаимодействующим со средством осевого перемещения, и образующий нормально открытый запорный орган, расположенный меж-' ду рабочей и сливной камерами, и нормально закрытый запорный орган, расположенный между напорной и рабочей камерами [1]. Уплотнения запорных органов этого гидрораспределителя не имеют защитных втулок и поэтому при перемещении золотника возможно их повреждение кромками отверстий и потоком жидкости. Наиболее близким техническим решением является гидравлический распределитель, содержащий корпус, выполненный с напорной, сливной и рабочей камерами, размещенные в расточке корпуса неподвижные втулки, выполненные с отверстиями, сообщенными с напорной, сливной и рабочей камерами, и золотник, имеющий поршень с толкателем, взаимодействующим со средством осевого перемещения, нормально закрытый и нормально открытый запорные органы, причем нормально закрытый запорный орган включает в себя установленные в неподвижной втулке, отверстия которой сообщены с напорной камерой, и расположенные между напорной и рабочей камерами уплотнение и подпружиненную защитную втулк у с наружным буртиком, наружный диаметр которой равен внутреннему диаметру данного уплотнения, а нормально открытый запорный орган включает в себя размещенные в неподвижной втулке, отверстия которой сообщены с рабочей камерой, и расположенные между рабочей и сливной камерами уплотнение, установленное на золотнике, и подпружиненную защитную втулк у, вн утренний диаметр которой равен наружному диаметру этого уплотнения [2]. Однако уплотнения этого гидрораспределителя не защищены от выдавливания из канавок при потоках жидкости из рабочей камеры в напорную, и из сливной камеры в рабочую. Задачей изобретения является повышение надежности гидрораспределителя. Использование изобретения позволит обеспечить защиту уплотнения от выдавливания в различных режимах работы. Задача решается тем, что в гидравлическом распределителе, содержащем корпус, выполненный с напорной, сливной и рабочей камерами, размещенные в расточке корпуса неподвижные втулки, выполненные, с отверстиями, сообщенными с напорной, сливной и рабочей камерами, и золотник, имеющий поршень с толкателем, взаимодействующим со средством осевого перемещения, нормально закрытый и нормально открытый запорные органы, причем нормально закрытый запорный орган включает в себя установленные в неподвижной втулке, отверстия которой сообщены с напорной камерой, и расположенные между напорной и рабочей камерами уплотнения и подпружиненную защитную втулку с наружным буртиком, наружный диаметр которой равен внутреннему диаметру данного уплотнения, а нормально открытый запорный орган включает в себя размещенные в неподвижной втулке, отверстия которой сообщены с рабочей камерой, и расположенные между рабочей и сливной камерами уплотнение, установленное на золотнике, и подпружиненную защитную втулку, вн утренний диаметр которой равен наружному диаметру этого уплотнения, согласно изобретению золотник снабжен размещенным между его поршнем и толкателем запорным цилиндрическим элементом, с одной стороны которого размещена подпружиненная защитная втулка нормально закрытого запорного органа, а с другой стороны - установлена пружина, взаимодействующая с защитной втулкой нормально открытого запорного органа, причем неподвижная втулка, отверстия которой снабжены с напорной камерой, выполнена с внутренним буртиком, а уплотнение нормально закрытого запорного органа размещено между ее внутренним буртиком и наружным буртиком защитной втулки, выполненным с диаметром, равным наружному диаметру этого уплотнения, при этом золотник выполнен с наружным буртиком на конце, а защитная втулка нормально открытого запорного органа выполнена с внутренним буртиком и уплотнение нормально открытого запорного органа размещено между указанными буртиками, при этом внутренний буртик - защитной втулки выполнен с диаметром, равным внутреннему диаметру уплотнения нормально открытого запорного органа. На фиг.1 показан гидравлический распределитель в исходном состоянии; на фиг.2 - то же, во включенном состоянии. Гидравлический распределитель содержит корпус 1 с расточкой 2, в которой размещены неподвижные втулки 3, 4, 5, 6 и золотник, имеющий поршень 7 с толкателем 8, взаимодействующим со средством осевого перемещения 9, и образующий нормально закрытый и нормально открытый запорные органы. Корпус выполнен с напорной 10, рабочей 11 и сливной 12 камерами. Неподвижные втулки 4, 5, 6 выполнены с отверстиями, сообщенными соответственно с напорной 10, рабочей 11 и сливной 12 камерами. Нормально закрытый запорный орган включает в себя уплотнение 13 и поджатую пружиной 14 защитную втулку 15 с наружным буртиком 16, диаметр которой равен внутреннему диаметру уплотнения 13. Уплотнение 13 и защитная втулка 15 установлены в неподвижной втулке 4, отверстия которой сообщены с напорной камерой 10. При этом уплотнение 13 и защитная втулка 15 нормально закрытого запорного органа расположены между напорной 10 и рабочей 11 камерами. Нормально открытый запорный орган включает в себя уплотнение 17 и поджатую пружиной 18 защитную втулк у 19, размещенные в неподвижной втулке 5, отверстия которой сообщены с рабочей камерой 11. Уплотнение 17 и защитная втулка 19 нормально открытого запорного органа расположены между рабочей 11 и сливной 12 камерами. Уплотнение 17 установлено на поршне 7 золотника, а защитная втулка 19 выполнена с внутренним диаметром, равным наружному диаметру уплотнения 17. Между поршнем 7 и толкателем 8 золотника установлен запорный цилиндрический элемент (втулка) 20, к которому с одной стороны поджата пружиной 14 защитная втулка 15 нормально закрытого запорного органа, а с другой расположена пружина 18, взаимодействующая с защитной втулкой 19 нормально открытого запорного органа. Уплотнение 13 нормально закрытого запорного органа размещено между внутренним буртиком 21 неподвижной втулки 4 и наружным буртиком 16 защитной втулки 15, диаметр которого равен наружному диаметру уплотнения 13. Уплотнение 17 нормально открытого запорного органа размещено между наружным буртиком 22 поршня 7 золотника и выполненным на втулке 19 вн утренним буртиком 23, диаметр которого равен внутреннему диаметру уплотнения 17. Для обеспечения гидравлического управления распределитель имеет дополнительную камеру 24. Гидравлический распределитель работает следующим образом. В исходном состоянии (фиг.1) золотник находится в верхнем положении. При этом рабочая камера 11 разобщена запорным цилиндрическим элементом 20 от напорной камеры 10 и соединена со сливной камерой 12. При повороте рычага 9 золотник перемещается в нижнее положение (фиг.2). При этом защитная втулка 19 подходит к неподвижной втулке 6 и останавливается. Уплотнение 17 продолжает перемещаться вместе с золотником и входит во втулк у 6, рабочая камера 11 отсекается от сливной камеры 12. Защитная втулка 15 перемещается вслед за запорным элементом 20 до упора буртиком 16 в уплотнение 13. При дальнейшем перемещении золотника стык между втулкой 15 и запорным элементом 20 раскрывается и напорная камера 10 соединяется с рабочей камерой 11. При возврате золотника в исходное положение сначала запорный элемент 20 отсекает камеру 11 от камеры 10, а затем раскрывается стык между втулками 6 и 19, и рабочая камера 11 соединяется со сливной камерой 12. Такой порядок срабатывания нормально закрытого и нормально открытого запорных органов предотвращает переток жидкости в промежуточных положениях золотника из напорной в сливную камеру. Если в процессе работы появляется поток жидкости из рабочей камеры в напорную, уплотнение 13 (фиг.1) перемещается этим потоком вверх до упора в буртик 16 защитной втулки 15, переходя через стык втулки 15 и запорного элемента 20 до возрастания давления, способного выдавить уплотнение в зазор по стыку. Если в гидросистеме появляется давление на сливе, уплотнение 17 (фиг.2) перемещается вверх до упора в буртик 23 защитной втулки 19, что предотвращает его выдавливание в стык втулок 6 и 19. Защита уплотнений нормально закрытого и нормально открытого запорных органов от выдавливания при любом направлении потока жидкости повышает надежность работы гидрораспределителя в различных режимах.
