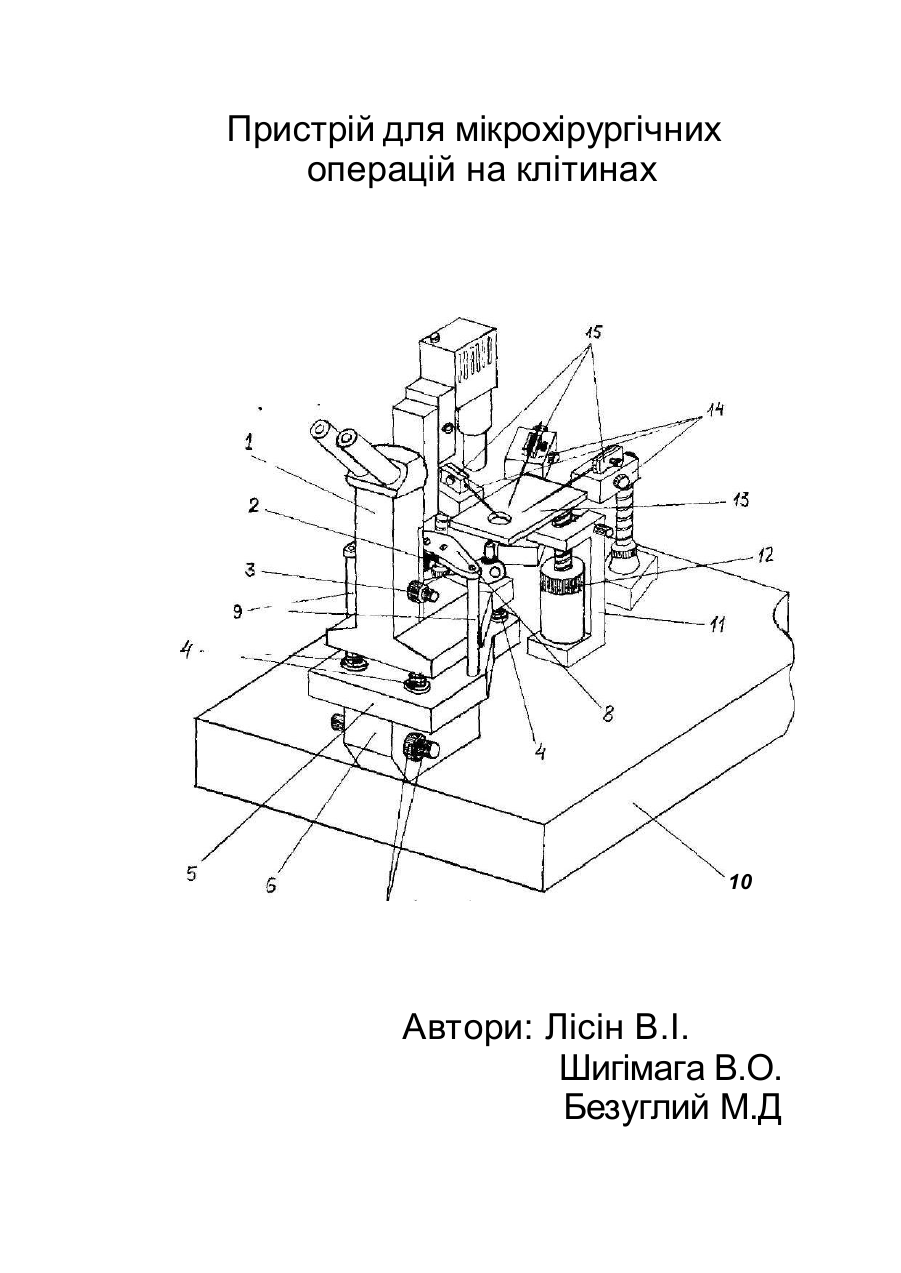

Пристрій для мікрохірургічних операцій на клітинах

мпгсїгмз/ро, G02B 21/00 ПРИСТРІЙ ДЛЯ МІКРОХІРУРГІЧНИХ ОПЕРАЦІЙ НА КЛІТИНАХ Винахід відноситься до біотехнології, зокрема, генної та клітинної інженерії та призначений для проведення мікрохірургічних операцій на клітинах та їх вмісту при виконанні дослідницьких робіт в лабораторіях НДЇ сільського господарства (клонуваяня, реконструкція ембріонів тварин) та інших галузях науки і техніки. Відомий пристрій, що містить біологічний мікроскоп, у складі якого є окуляр, объектив, предметний схолик і тубусна лінза, причому, для розширення експлуатаційних можливостей за рахунок проведення прямого та інвертованого мікроскопування одночасно, до нього введено блок повороту зображення, виконаний у вигляді додаткової змінної приставки з поворотними дзеркалами та об'єктивом, що заглядає знизу предметного столика. Цей блок при здійсненні інвертованого режиму розглядання замінює револьверну головку з основними объективами (а.с. СРСР № 1179253 GO2B 21/00, 1985р.). Однак, цей мікроскоп непридатний для використання у складі пристрою лпя проведення мікрохірургічних операцій на клітинах внаслідок того, що він хоча і має необхідний для цього інвертуючий блок розглядання- проте, останній конструктивно займає багато операційного простору не тільки навколо предметного столика, але і над ним* При застосуванні цього мікроскопу виконати навіть саму прост у мікрохірургічну операцію стає не тільки важко та незручно, але і зовсім неможливо у складних випадках, бо підведення мікроінструментів до клітини обмежується конструктивними елементами означеного блоку інверсії зображення. Крім того, вільному розгляданню операційного поля при зміні объективу та настройці мікроскопа на різкість заважає жорстке кріплення до нього предметного столика., який пересувається під час настройки і тягне за собою предметне скло з клітиною та введеним у неї мікроінсірументом, що стає причиною їх безповоротного пошкодження. Найближчим пристроєм, що взято за прототип, є прилад для мікрохірургії яйцеклітин. Цей прилад включає в себе серійний інвертований мікроскоп (наприклад, Биолам П-1. "Техническое описание и инструкция по эксплуатации" Ю-33.23.719 ТО. 1990 г.) та тримачі мікроінструменту (П.54.118.024), закріплені в позиціонери (маніпулятори) (П, 54 Л 35.025), М ікроскоп та маніпулятори встановлено на віброгасячу плиту (П.56Л26.096) для зменшення механічних коливань кінчиків мііфоінструментів (у дужках Еказано шифри комплектуючих елементів згідно конструкторській документації за розробкою НВО "Биоприбор", м. Пушино, Росія, 1991 p.). Однак, цей прилад не забезпечує безперервного проведення складних мікрохірургічних операцій внаслідок того, що операційний простір обмежений жорстким механічним кріпленням предметного столика до мікроскопа. В разі потреби проводити операції у декілька стадій з заміною мікроінструменту, доводиться витягати з тримача попередній інструмент, щоб зажати новий. А працювати одночасно декількома інструментами з-за малого простору цей пристрій взагалі не дозволяє. Крім того,. означений пристрій потребує дуже пильнувати під час настройки мікроскопа на різкість чи зміні об'єктива при розгляданні операційного поля в різних ракурсах у ході операції, бо існує небезбека пошкодження клітини з введеним у неї мікроінструментом, тому, що зберегти повну нерухомість клітини та введеного інструменту, які рухаються разом з предметним столиком під час настройки , стає неможливим. Таким чином, застосування означеного пристрою робить зовсім неможливим безперервне та непошкоджуюче проведення складних багатостадійних мікрохірургічних операцій на клітинах без заміни мікроЬ іструменту. В основу винаходу поставлено завдання удосконалити пристрій для мікрохірургічних операцій на клітинах шляхом розширення операційного простору за рахунок кріплення предметного столика окремо від мікроскопа, введення незалежного пересування мікроскопа та столика у 3-х взаємно перпендикулярних площинах, тим самим забезпечити можливість безперервного проведення складних багатостадійних мікрохірургічних операцій на клітинах з одночасним використанням декількох мікрошструмеитів та значно зменшити ризик пошкодження клітин, залишаючи їх нерухомими в ході наведення мікроскопа на різкість. Поставлене завдання вирішується тим, що у відомому пристрої для мікрохірургічних операцій на клітинах, який містить інвертований мікроскоп, предметний столик та тримачі мікроінструменту, закріплені в маніпулятори, все установлено на віброгасячий плиті, згідно винаходу, мікроскоп установлено на платформі за допомогою пружинної підвіски, платформа закріплена на механізмі пересування в горизонтальній площині, механізм кріплеїшя предметного столика на мікроскопі жорстко зв^язапо з платформою за допомогою ЇЇ-образного тримача, а сам предметний столик розвернуто напроти мікроскопу та закріплено на з окремому кронштейні з вертикальною гвинтовою парою, причому, кронштейн закріплено разом з механізмом пересування в горизонтальній площині на віброгасячий плиті. На малюнку показано схему запропонованого пристрою для мікрохірургічних операцій на клітинах. Пристрій містить інвертований мікроскоп і з механізмом 2 настройки його на різкість за допомогою мікрометричного гвинта 3, пружинну підвіску 4 микроскопу і, розташовану під ним на платформі 5, яка закріплена іїа механізмі 6 переміщення И в горизонтальній площині за допомогою здвоєного мікрометричного гвинта 7. Рухома частина механізму 2 настройки мікроскопу і на різкість жорстко зв'язана с планкою 8, з'єднаною з двома штангами 9, які утворюють П-образний несучий тримач, встановлений у платформу 5. Механізм 6 переміщення платформи 5 в горизонтальній площині закріплено на загальній віброгасячий масивній шшті 10, на якій напроти мікроскопу також закріплено кронштейн 11 з гвинтовою парою 12 для переміщення предметного столика ІЗ по вертикалі. На віброгасячий плиті 10 довільно встановлено маніпулятори 14 з тримачами 15 мікроінструмешу. Пристрій працює таким чином. Спочатку піднімають мікроскоп 1 над предметним столиком ІЗ, крутячи мікрометричного гвинта 3. При цьому рухома частіша механізму 2 настройки мікроскопу 1 на різкість через планку 8 упирається штангами 9 у платформу 5, а через неї у механізм 6 переміщення платформи 5 в горизонтальній площині і далі у віброгасячу масивну плиту 10. Пружинна підвіска 4, змонтована на платформі 5 під мікроскопом і, розвантажує значне зусилля, діюче за рахунок ваги мікроскопу і на механізм 2 настройки його на різкість, тим самим запобігаючи пошкодження різьби механізму 2. Піднятий мікроскоп 1 забезпечує вільну попередню установку мікроіяструменту в тримачи 15 маніпуляторів 14. На предметний столик ІЗ. який попередньо опускають гвинтовою парою 12 у кронштейні 11, кладуть скло з краплею розчину і клітиною, шо підлягає біотехнологічній операції. Потім піднімають столик 13 гвинтовою парою 12. При необхідності столик 13 орієнтують у горизонтальній площині його власним механізмом пересування. За допомогою маніпуляторів 14 мікроінструмент у тримачах 15 вводять у краплю до клітини. Вибирають необхідне збільшення, опускають мікроскоп 1, наводять його на різкість, крутячи гвинта 3, орієнтують його механізмом 6 переміщення в горизонтальній площині за допомогою здвоєного мікрометричного гвинта 7. Далі виконують послідовно всі стадії операції па. клітині, маніпулюючи відповідним мікроінструментом у тримачах 15. При необхідності операційне поле попередньо обставляють декількома маніпуляторами І 4 з різним інструментом для проведення всіх стадій операції без перерви на його заміну. При цьому весь інструмент використовують, анітрохи не рухаючи предметного столика 13 з оперованою клітиною у краплі розчину на склі. У ході операції чи просто для контролю розглядають все поле,, пересуваючи мікроскоп 1 гвинтами З та 7 незалежно від нерухомого столика ІЗ. Запропонований пристрій розширює операційний простір майже до повного кола (за винятком кута, який перекриває П-образний несучий тримач мікроскопу) за рахунок розвертання предметного столика напроти мікроскопу, що і треба для проведення складних мікрохірургічних операцій на клітинах. А окреме тсріплгнзш предметного столика на кронштейні з гвинтовою парою та механізм пересування мікроскопу у горизонтальній площині дозволяють незалежно пересувати мікроскоп та столик у 3- х взаємно перпендикулярни х площина х, Всє це дає можливість використовувати одразу декілька мікроінструментів та проводити всі стадії операції без їх заміна. До того ж, пристрій дозволяє залишати нерухомою клітину з введеними в неї мікроінструментами при розгляданні всього операційного поля у мікроскоп чи наведенні його на різкість. Пристрій для мікрохірургічних операцій на клітинах 10 Автори: Лісін В.І. Шигімага В.О. Безуглий М.Д
