Пристрій для лущення зерна

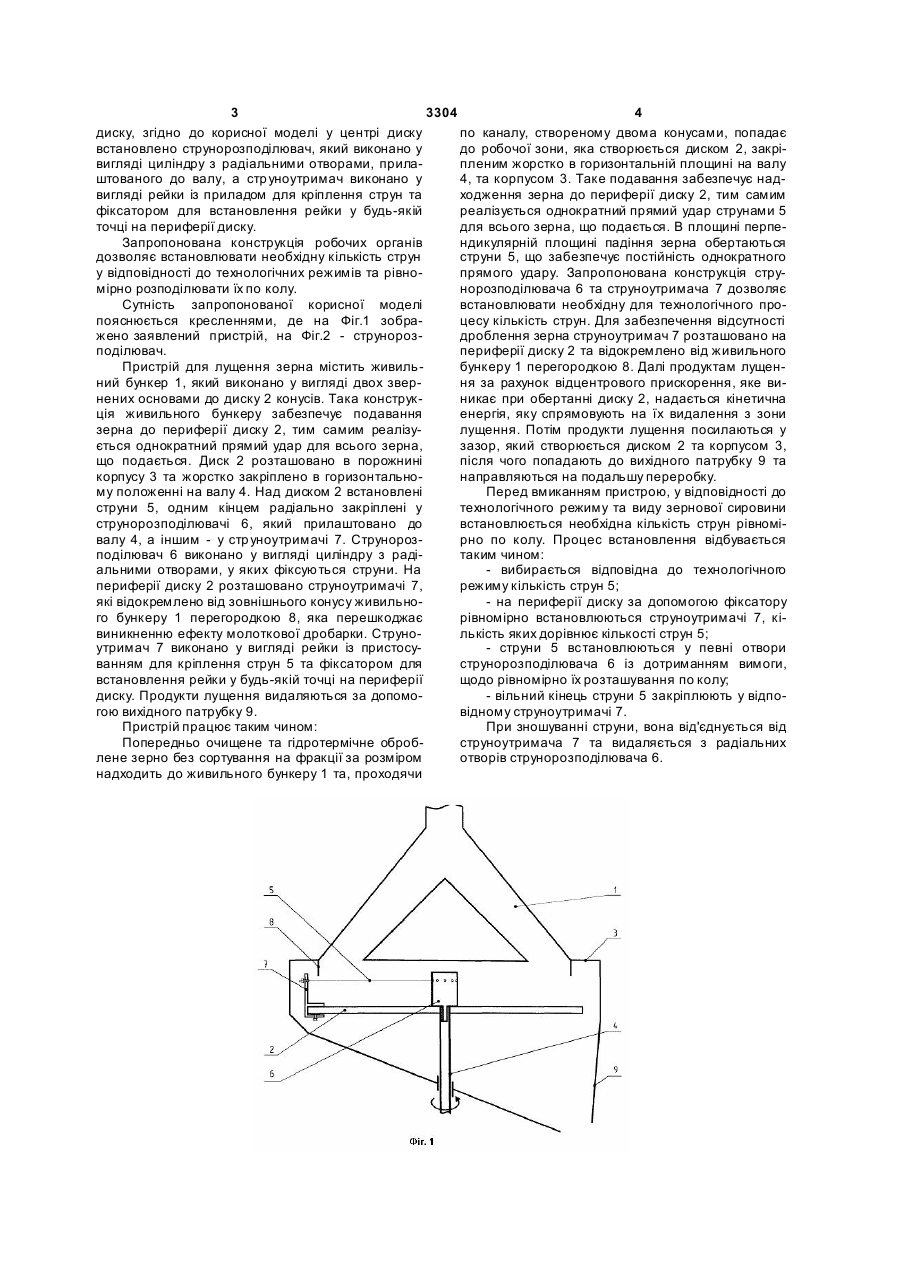

Пристрій для лущення зерна, що містить живильний бункер, корпус, розташований в його порожнині диск, над яким встановлена радіально закріплена струна, одним кінцем приєднана до 3 3304 4 диску, згідно до корисної моделі у центрі диску по каналу, створеному двома конусами, попадає встановлено струнорозподілювач, який виконано у до робочої зони, яка створюється диском 2, закрівигляді циліндру з радіальними отворами, прилапленим жорстко в горизонтальній площині на валу штованого до валу, а стр уноутримач виконано у 4, та корпусом 3. Таке подавання забезпечує надвигляді рейки із приладом для кріплення струн та ходження зерна до периферії диску 2, тим самим фіксатором для встановлення рейки у будь-якій реалізується однократний прямий удар струнами 5 точці на периферії диску. для всього зерна, що подається. В площині перпеЗапропонована конструкція робочих органів ндикулярній площині падіння зерна обертаються дозволяє встановлювати необхідну кількість струн струни 5, що забезпечує постійність однократного у відповідності до технологічних режимів та рівнопрямого удару. Запропонована конструкція струмірно розподілювати їх по колу. норозподілювача 6 та струноутримача 7 дозволяє Сутність запропонованої корисної моделі встановлювати необхідну для технологічного пропояснюється кресленнями, де на Фіг.1 зобрацесу кількість струн. Для забезпечення відсутності жено заявлений пристрій, на Фіг.2 - струнороздроблення зерна струноутримач 7 розташовано на поділювач. периферії диску 2 та відокремлено від живильного Пристрій для лущення зерна містить живильбункеру 1 перегородкою 8. Далі продуктам лущенний бункер 1, який виконано у вигляді двох зверня за рахунок відцентрового прискорення, яке винених основами до диску 2 конусів. Така конструкникає при обертанні диску 2, надається кінетична ція живильного бункеру забезпечує подавання енергія, яку спрямовують на їх видалення з зони зерна до периферії диску 2, тим самим реалізулущення. Потім продукти лущення посилаються у ється однократний прямий удар для всього зерна, зазор, який створюється диском 2 та корпусом 3, що подається. Диск 2 розташовано в порожнині після чого попадають до вихідного патрубку 9 та корпусу 3 та жорстко закріплено в горизонтальнонаправляються на подальшу переробку. му положенні на валу 4. Над диском 2 встановлені Перед вмиканням пристрою, у відповідності до струни 5, одним кінцем радіально закріплені у технологічного режиму та виду зернової сировини струнорозподілювачі 6, який прилаштовано до встановлюється необхідна кількість струн рівномівалу 4, а іншим - у стр уноутримачі 7. Струнорозрно по колу. Процес встановлення відбувається поділювач 6 виконано у вигляді циліндру з радітаким чином: альними отворами, у яких фіксуються струни. На - вибирається відповідна до технологічного периферії диску 2 розташовано струноутримачі 7, режиму кількість струн 5; які відокремлено від зовнішнього конусу живильно- на периферії диску за допомогою фіксатору го бункеру 1 перегородкою 8, яка перешкоджає рівномірно встановлюються струноутримачі 7, ківиникненню ефекту молоткової дробарки. Струнолькість яких дорівнює кількості струн 5; утримач 7 виконано у вигляді рейки із пристосу- струни 5 встановлюються у певні отвори ванням для кріплення струн 5 та фіксатором для струнорозподілювача 6 із дотриманням вимоги, встановлення рейки у будь-якій точці на периферії щодо рівномірно їх розташування по колу; диску. Продукти лущення видаляються за допомо- вільний кінець струни 5 закріплюють у відпогою вихідного патрубку 9. відному струноутримачі 7. Пристрій працює таким чином: При зношуванні струни, вона від'єднується від Попередньо очищене та гідротермічне обробструноутримача 7 та видаляється з радіальних лене зерно без сортування на фракції за розміром отворів струнорозподілювача 6. надходить до живильного бункеру 1 та, проходячи 5 Комп’ютерна в ерстка Д. Шев ерун 3304 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
